Alfa Romeo Giulietta 2013 Manual de Uso e Manutenção (in Portuguese)

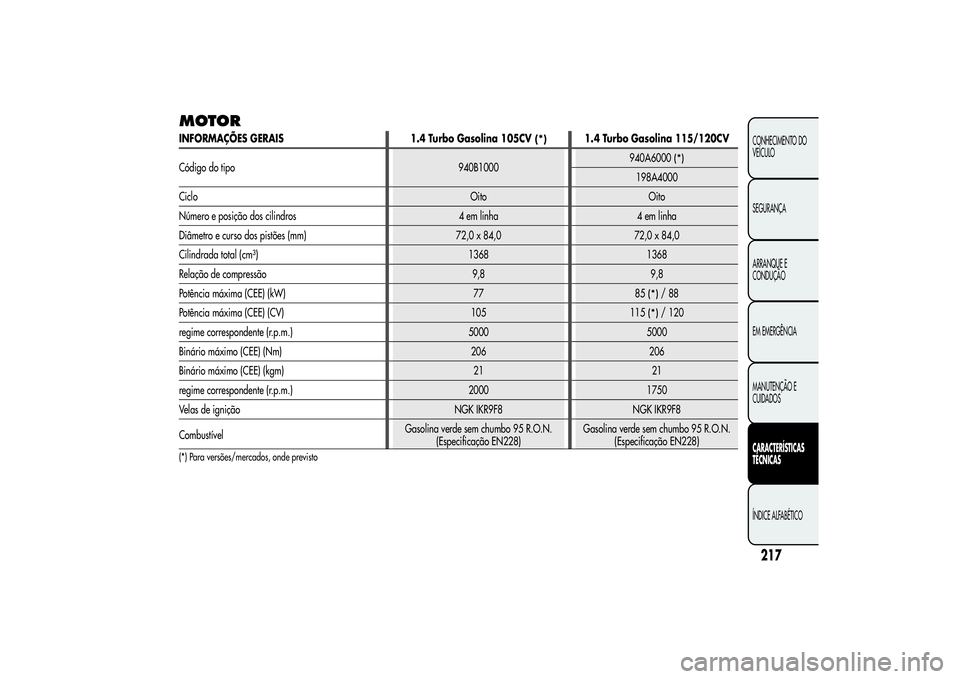

MOTORINFORMAÇÕES GERAIS 1.4 Turbo Gasolina 105CV
(*)
1.4 Turbo Gasolina 115/120CV
Código do tipo 940B1000940A6000
(*)
198A4000
Ciclo Oito Oito
Número e posição dos cilindros 4 em linha 4 em linha
Diâmetro e curso dos pistões (mm) 72,0 x 84,0 72,0 x 84,0
Cilindrada total (cm³) 1368 1368
Relação de compressão 9,8 9,8
Potência máxima (CEE) (kW) 77 85
(*)
/88
Potência máxima (CEE) (CV) 105 115
(*)
/ 120
regime correspondente (r.p.m.) 5000 5000
Binário máximo (CEE) (Nm) 206 206
Binário máximo (CEE) (kgm) 21 21
regime correspondente (r.p.m.) 2000 1750
Velas de ignição NGK IKR9F8 NGK IKR9F8
CombustívelGasolina verde sem chumbo 95 R.O.N.
(Especificação EN228)Gasolina verde sem chumbo 95 R.O.N.
(Especificação EN228)
(*) Para versões/mercados, onde previsto
217CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

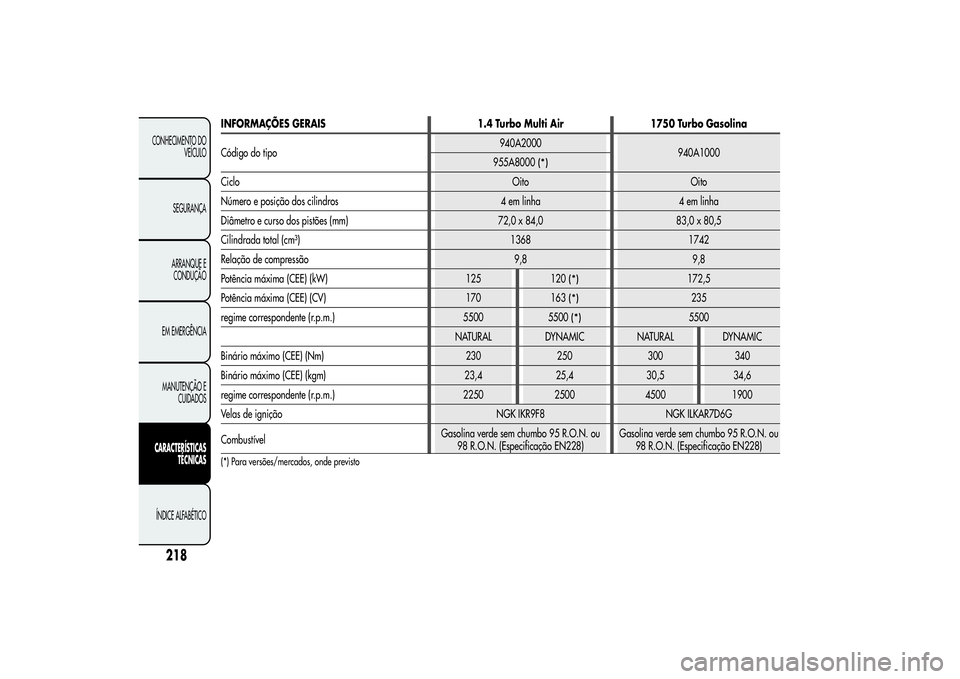

INFORMAÇÕES GERAIS 1.4 Turbo Multi Air 1750 Turbo Gasolina
Código do tipo940A2000
940A1000
955A8000
(*)
Ciclo Oito Oito
Número e posição dos cilindros 4 em linha 4 em linha
Diâmetro e curso dos pistões (mm) 72,0 x 84,0 83,0 x 80,5
Cilindrada total (cm³) 1368 1742
Relação de compressão 9,8 9,8
Potência máxima (CEE) (kW) 125 120
(*)
172,5
Potência máxima (CEE) (CV) 170 163
(*)
235
regime correspondente (r.p.m.) 5500 5500
(*)
5500
NATURAL DYNAMIC NATURAL DYNAMIC
Binário máximo (CEE) (Nm) 230 250 300 340
Binário máximo (CEE) (kgm) 23,4 25,4 30,5 34,6
regime correspondente (r.p.m.) 2250 2500 4500 1900
Velas de ignição NGK IKR9F8 NGK ILKAR7D6G
CombustívelGasolina verde sem chumbo 95 R.O.N. ou
98 R.O.N. (Especificação EN228)Gasolina verde sem chumbo 95 R.O.N. ou
98 R.O.N. (Especificação EN228)
(*) Para versões/mercados, onde previsto
218
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

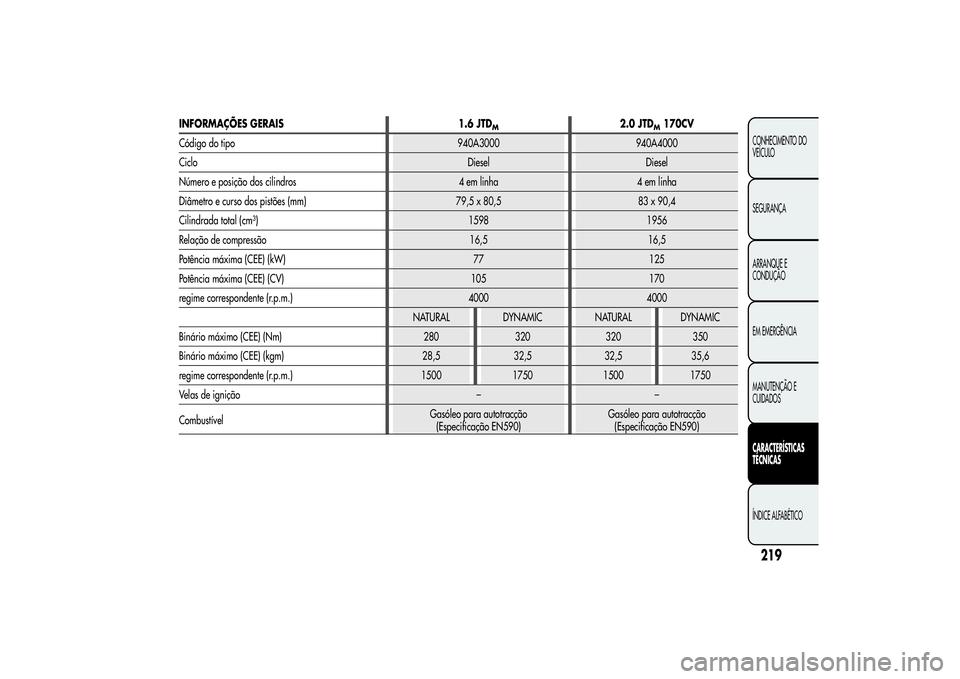

INFORMAÇÕES GERAIS 1.6 JTD
M
2.0 JTD
M170CV
Código do tipo 940A3000 940A4000
Ciclo Diesel Diesel
Número e posição dos cilindros 4 em linha 4 em linha
Diâmetro e curso dos pistões (mm) 79,5 x 80,5 83 x 90,4
Cilindrada total (cm³) 1598 1956
Relação de compressão 16,5 16,5
Potência máxima (CEE) (kW) 77 125
Potência máxima (CEE) (CV) 105 170
regime correspondente (r.p.m.) 4000 4000
NATURAL DYNAMIC NATURAL DYNAMIC
Binário máximo (CEE) (Nm) 280 320 320 350
Binário máximo (CEE) (kgm) 28,5 32,5 32,5 35,6
regime correspondente (r.p.m.) 1500 1750 1500 1750
Velas de ignição – –
CombustívelGasóleo para autotracção
(Especificação EN590)Gasóleo para autotracção
(Especificação EN590)
219CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

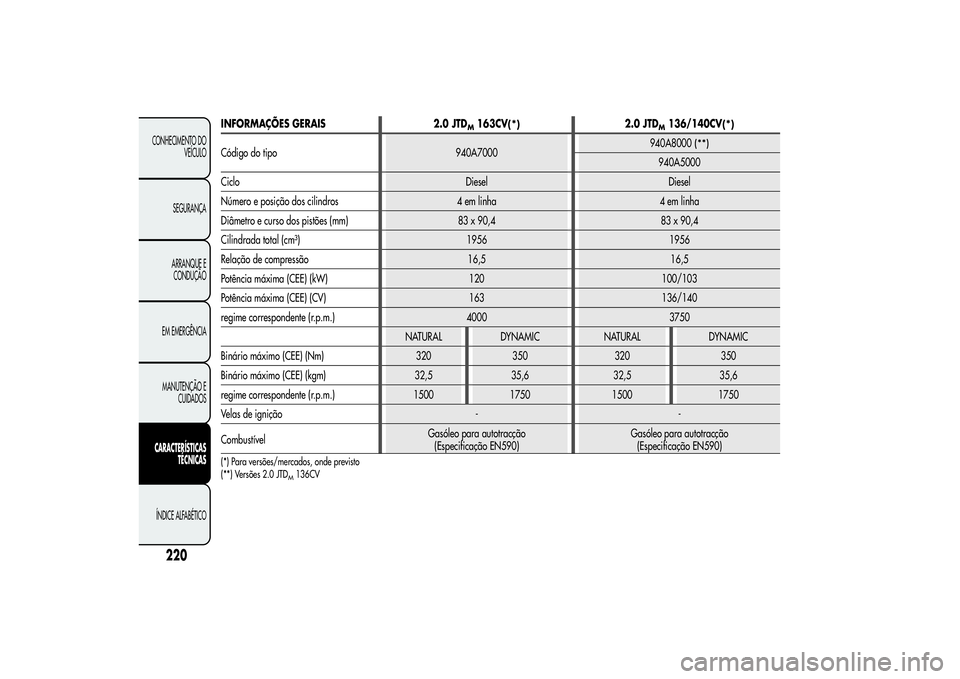

INFORMAÇÕES GERAIS 2.0 JTD
M163CV
(*)
2.0 JTD
M136/140CV
(*)
Código do tipo 940A7000940A8000
(**)
940A5000
Ciclo Diesel Diesel
Número e posição dos cilindros 4 em linha 4 em linha
Diâmetro e curso dos pistões (mm) 83 x 90,4 83 x 90,4
Cilindrada total (cm³) 1956 1956
Relação de compressão 16,5 16,5
Potência máxima (CEE) (kW) 120 100/103
Potência máxima (CEE) (CV) 163 136/140
regime correspondente (r.p.m.) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Binário máximo (CEE) (Nm) 320 350 320 350
Binário máximo (CEE) (kgm) 32,5 35,6 32,5 35,6
regime correspondente (r.p.m.) 1500 1750 1500 1750
Velas de ignição - -
CombustívelGasóleo para autotracção
(Especificação EN590)Gasóleo para autotracção
(Especificação EN590)
(*) Para versões/mercados, onde previsto
(**) Versões 2.0 JTD
M136CV
220
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

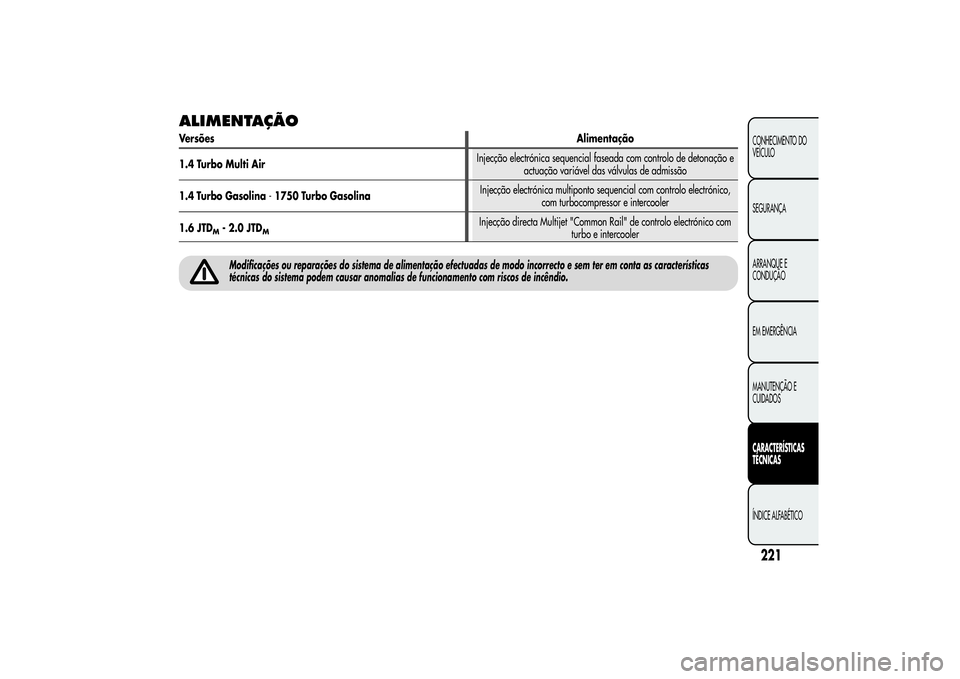

ALIMENTAÇÃOVersõesAlimentação
1.4 Turbo Multi AirInjecção electrónica sequencial faseada com controlo de detonação e
actuação variável das válvulas de admissão
1.4 Turbo Gasolina-1750 Turbo GasolinaInjecção electrónica multiponto sequencial com controlo electrónico,
com turbocompressor e intercooler
1.6 JTD
M- 2.0 JTD
M
Injecção directa Multijet "Common Rail" de controlo electrónico com
turbo e intercooler
Modificações ou reparações do sistema de alimentação efectuadas de modo incorrecto e sem ter em conta as características
técnicas do sistema podem causar anomalias de funcionamento com riscos de incêndio.
221CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

TRANSMISSÃOVersões Caixa de velocidades Embraiagem Tracção
1.4 Turbo Gasolina
Com seis velocidades para a
frente mais a marcha-atrás com
sincronizadores para o engate
das velocidades para a frenteAuto-registo com pedal sem curso
em vazioDianteiro 1.4 Turbo Multi Air
1750 Turbo Gasolina
1.6 JTD
M
2.0 JTD
M
222
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

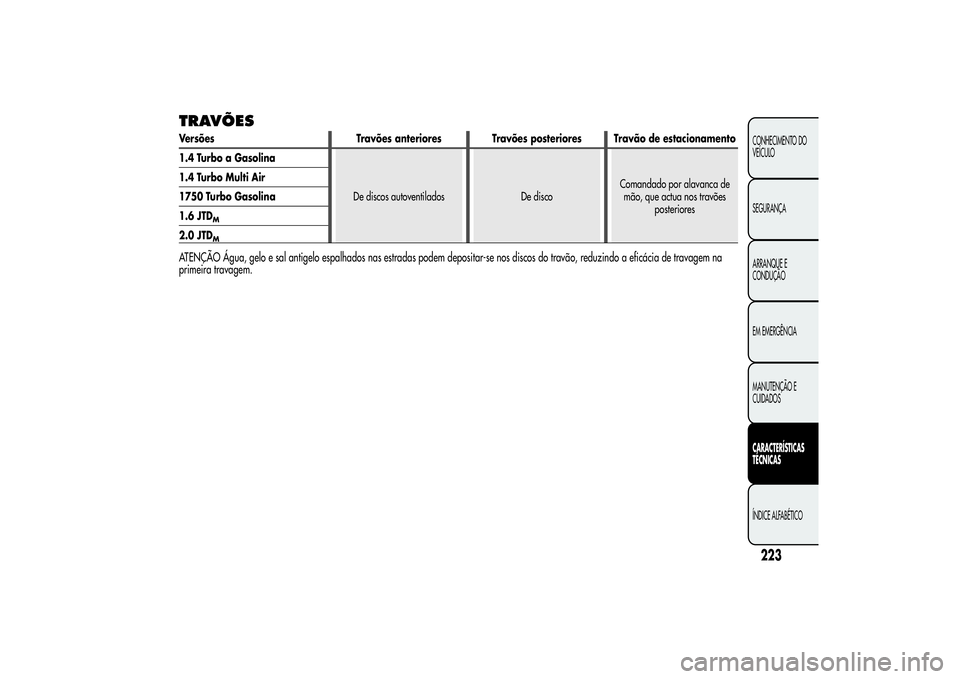

TRAVÕESVersões Travões anteriores Travões posteriores Travão de estacionamento
1.4 Turbo a Gasolina
De discos autoventilados De discoComandado por alavanca de
mão, que actua nos travões
posteriores 1.4 Turbo Multi Air
1750 Turbo Gasolina
1.6 JTD
M
2.0 JTD
M
ATENÇÃO Água, gelo e sal antigelo espalhados nas estradas podem depositar-se nos discos do travão, reduzindo a eficácia de travagem na
primeira travagem.
223CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

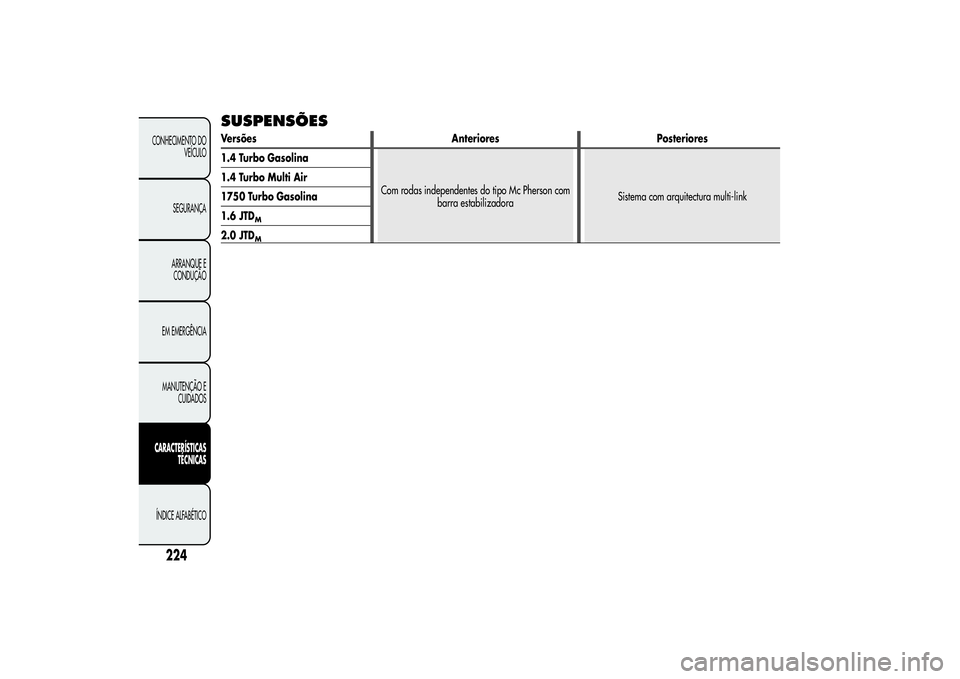

SUSPENSÕESVersões Anteriores Posteriores
1.4 Turbo Gasolina
Com rodas independentes do tipo Mc Pherson com
barra estabilizadoraSistema com arquitectura multi-link 1.4 Turbo Multi Air
1750 Turbo Gasolina
1.6 JTD
M
2.0 JTD
M
224
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

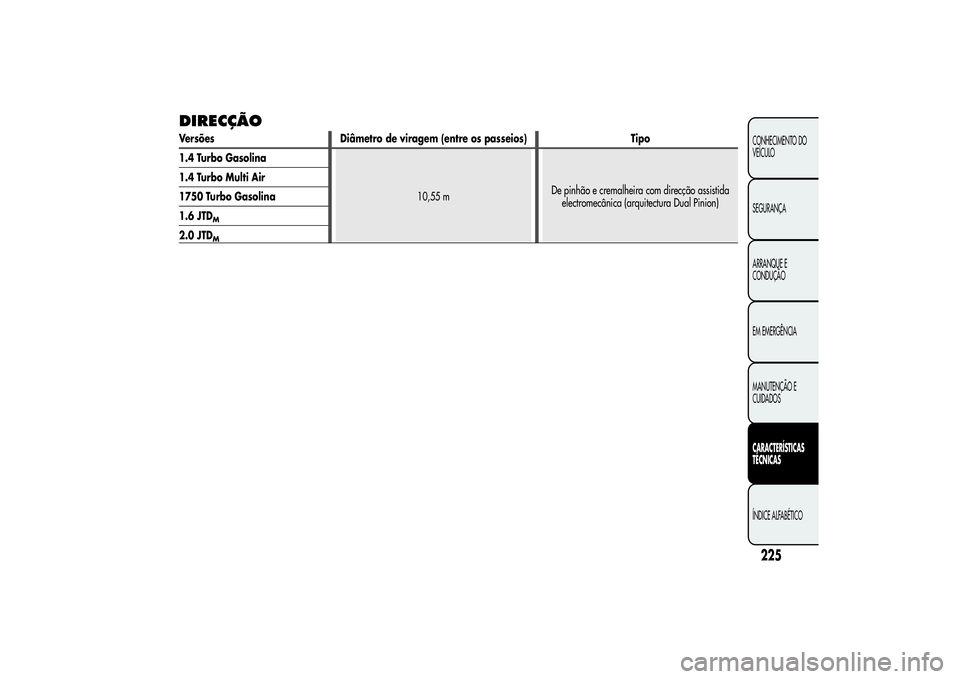

DIRECÇÃOVersões Diâmetro de viragem (entre os passeios) Tipo
1.4 Turbo Gasolina
10,55 mDe pinhão e cremalheira com direcção assistida
electromecânica (arquitectura Dual Pinion) 1.4 Turbo Multi Air
1750 Turbo Gasolina
1.6 JTD
M
2.0 JTD
M
225CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

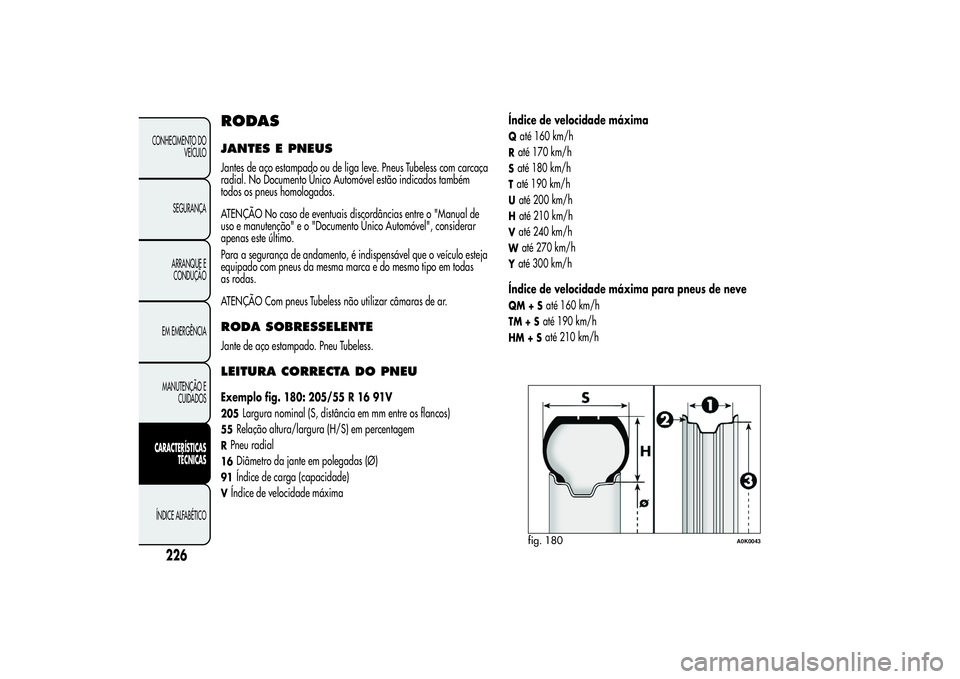

RODASJANTES E PNEUSJantes de aço estampado ou de liga leve. Pneus Tubeless com carcaça
radial. No Documento Único Automóvel estão indicados também
todos os pneus homologados.
ATENÇÃO No caso de eventuais discordâncias entre o "Manual de
uso e manutenção" e o "Documento Único Automóvel", considerar
apenas este último.
Para a segurança de andamento, é indispensável que o veículo esteja
equipado com pneus da mesma marca e do mesmo tipo em todas
as rodas.
ATENÇÃO Com pneus Tubeless não utilizar câmaras de ar.RODA SOBRESSELENTEJante de aço estampado. Pneu Tubeless.LEITURA CORRECTA DO PNEUExemplo fig. 180: 205/55 R 16 91V205
Largura nominal (S, distância em mm entre os flancos)
55
Relação altura/largura (H/S) em percentagem
RPneu radial16
Diâmetro da jante em polegadas (Ø)
91
Índice de carga (capacidade)
VÍndice de velocidade máximaÍndice de velocidade máxima
Qaté 160 km/hRaté 170 km/hSaté 180 km/hTaté 190 km/hUaté 200 km/hHaté 210 km/hVaté 240 km/hW
até 270 km/h
Yaté 300 km/h
Índice de velocidade máxima para pneus de neveQM+S
até 160 km/h
TM + S
até 190 km/h
HM+S
até 210 km/h
fig. 180
A0K0043
