Alfa Romeo Giulietta 2013 Manual de Uso e Manutenção (in Portuguese)

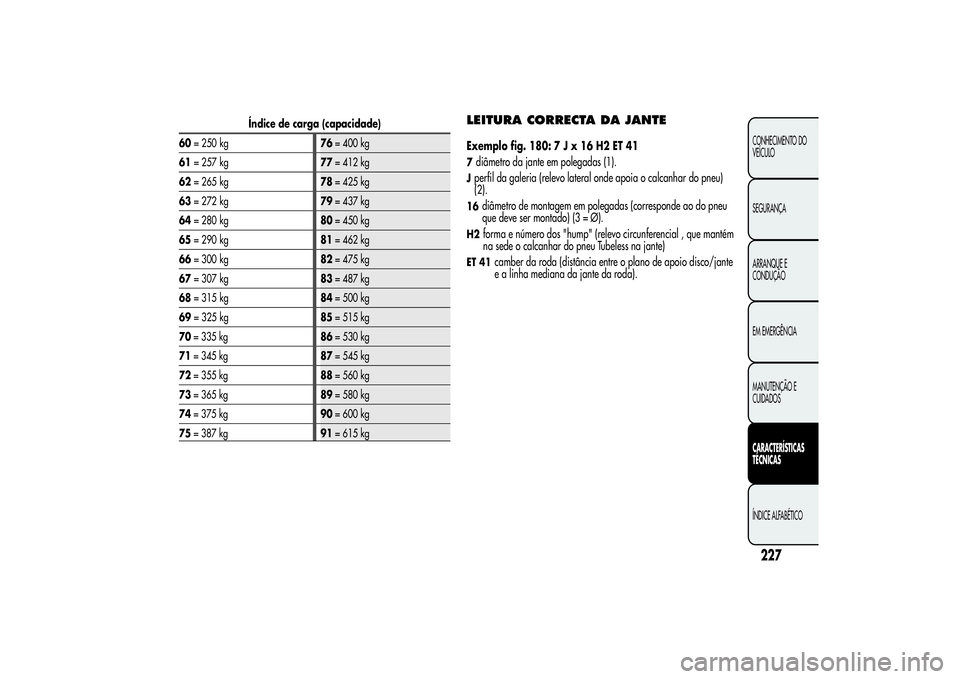

Índice de carga (capacidade)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
LEITURA CORRECTA DA JANTEExemplo fig. 180:7Jx16H2ET417diâmetro da jante em polegadas (1).Jperfil da galeria (relevo lateral onde apoia o calcanhar do pneu)
(2).16
diâmetro de montagem em polegadas (corresponde ao do pneu
que deve ser montado) (3 = Ø).
H2
forma e número dos "hump" (relevo circunferencial , que mantém
na sede o calcanhar do pneu Tubeless na jante)
ET 41
camber da roda (distância entre o plano de apoio disco/jante
e a linha mediana da jante da roda).
227CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

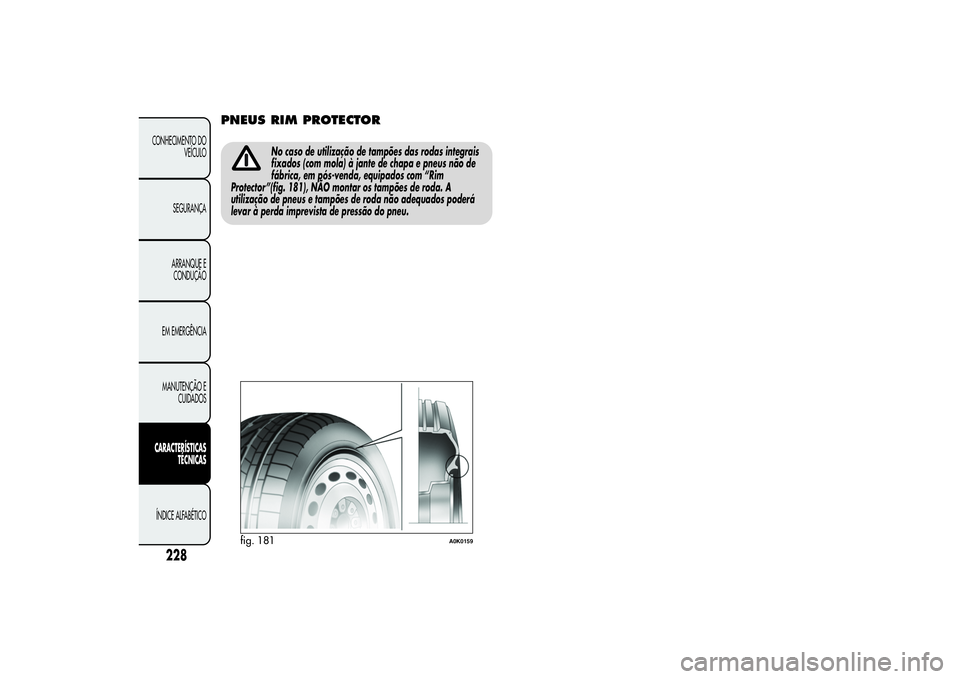

PNEUS RIM PROTECTOR
No caso de utilização de tampões das rodas integrais
fixados (com mola) à jante de chapa e pneus não de
fábrica, em pós-venda, equipados com “Rim
Protector”(fig. 181), NÃO montar os tampões de roda. A
utilização de pneus e tampões de roda não adequados poderá
levar à perda imprevista de pressão do pneu.
fig. 181
A0K0159
228
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

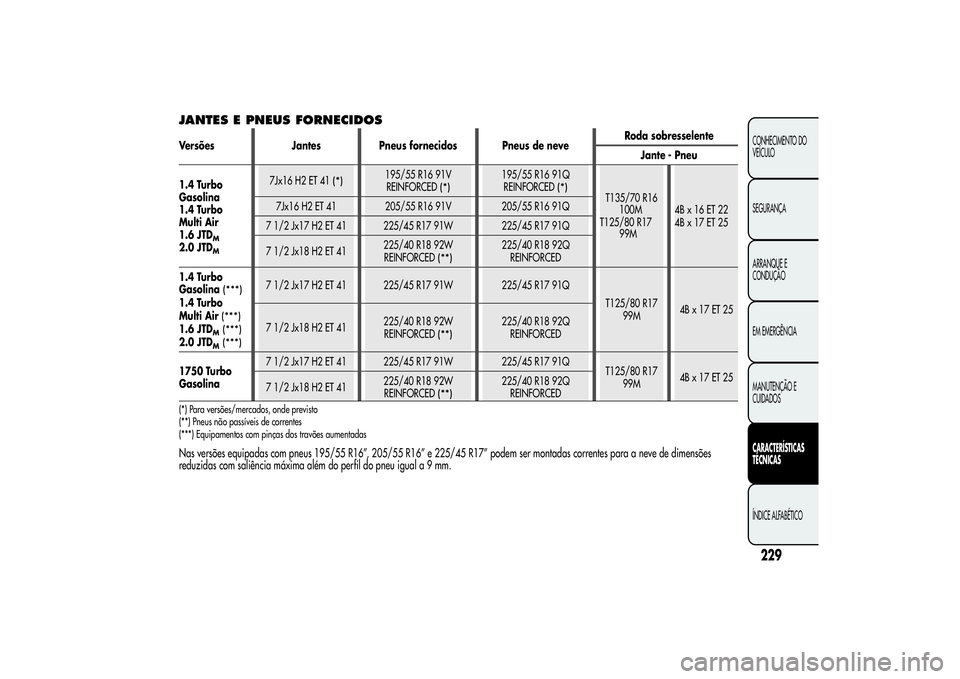

JANTES E PNEUS FORNECIDOSVersões Jantes Pneus fornecidos Pneus de neveRoda sobresselente
Jante - Pneu
1.4 Turbo
Gasolina
1.4 Turbo
Multi Air
1.6 JTD
M
2.0 JTD
M
7Jx16 H2 ET 41
(*)
195/55 R16 91V
REINFORCED
(*)
195/55 R16 91Q
REINFORCED
(*)
T135/70 R16
100M
T125/80 R17
99M4Bx16ET22
4Bx17ET25 7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
1.4 Turbo
Gasolina
(***)
1.4 Turbo
Multi Air
(***)
1.6 JTD
M(***)
2.0 JTD
M(***)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
1750 Turbo
Gasolina7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
(*) Para versões/mercados, onde previsto
(**) Pneus não passíveis de correntes
(***) Equipamentos com pinças dos travões aumentadasNas versões equipadas com pneus 195/55 R16”, 205/55 R16” e 225/45 R17” podem ser montadas correntes para a neve de dimensões
reduzidas com saliência máxima além do perfil do pneu iguala9mm.
229CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

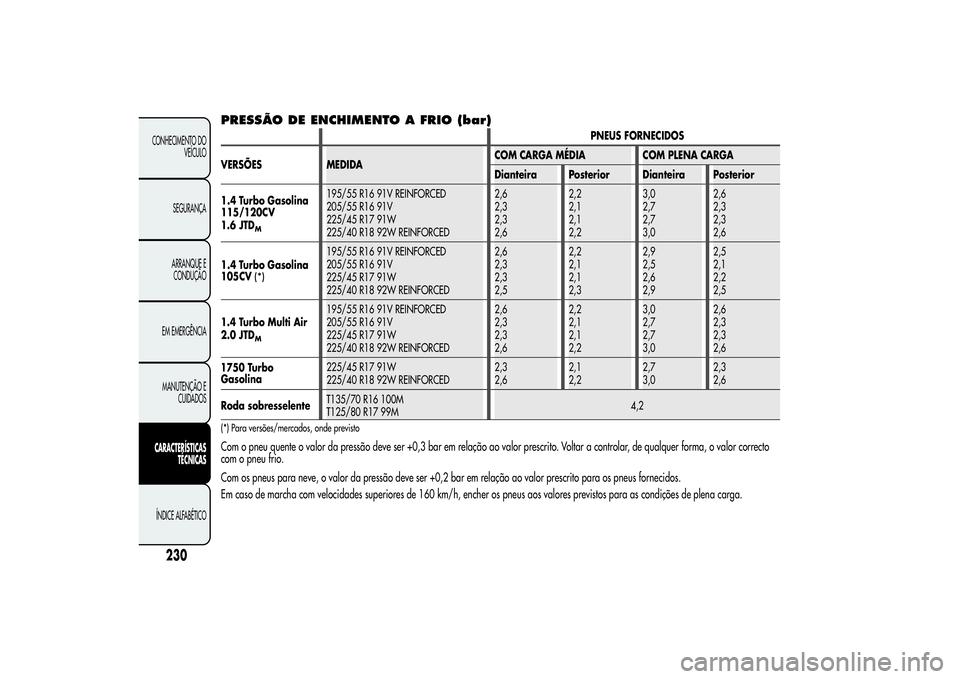

PRESSÃO DE ENCHIMENTO A FRIO (bar)
PNEUS FORNECIDOS
VERSÕES MEDIDACOM CARGA MÉDIA COM PLENA CARGA
Dianteira Posterior Dianteira Posterior
1.4 Turbo Gasolina
115/120CV
1.6 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1.4 Turbo Gasolina
105CV
(*)
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,52,2
2,1
2,1
2,32,9
2,5
2,6
2,92,5
2,1
2,2
2,5
1.4 Turbo Multi Air
2.0 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1750 Turbo
Gasolina225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
Roda sobresselenteT135/70 R16 100M
T125/80 R17 99M4,2
(*) Para versões/mercados, onde previstoCom o pneu quente o valor da pressão deve ser +0,3 bar em relação ao valor prescrito. Voltar a controlar, de qualquer forma, o valor correcto
com o pneu frio.
Com os pneus para neve, o valor da pressão deve ser +0,2 bar em relação ao valor prescrito para os pneus fornecidos.
Em caso de marcha com velocidades superiores de 160 km/h, encher os pneus aos valores previstos para as condições de plena carga.
230
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

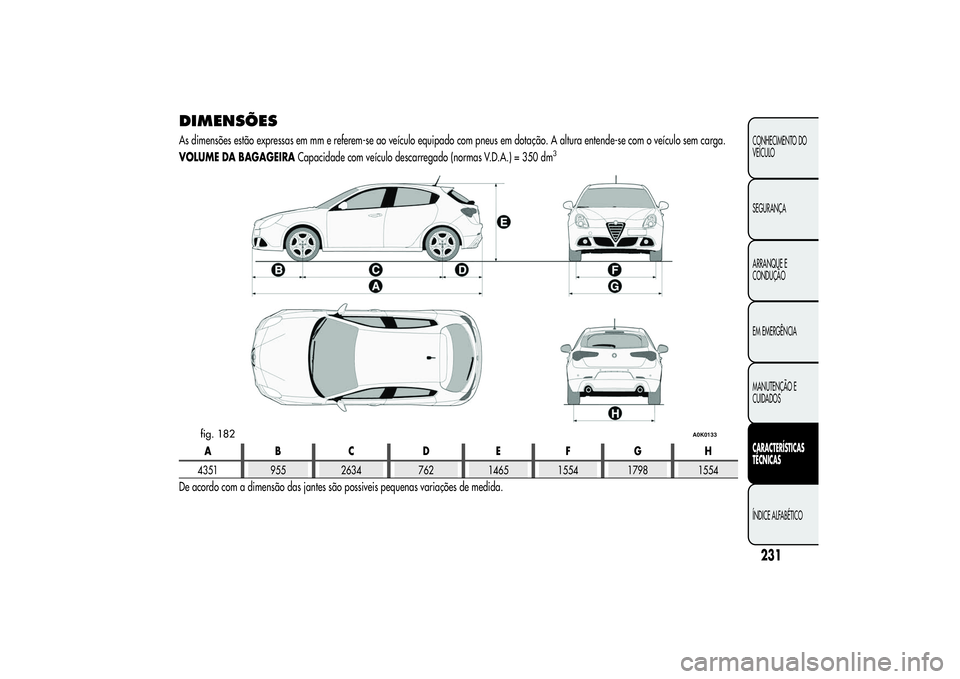

DIMENSÕESAs dimensões estão expressas em mm e referem-se ao veículo equipado com pneus em dotação. A altura entende-se com o veículo sem carga.
VOLUME DA BAGAGEIRACapacidade com veículo descarregado (normas V.D.A.) = 350 dm
3
AB C D E FGH
4351 955 2634 762 1465 1554 1798 1554
De acordo com a dimensão das jantes são possiveis pequenas variações de medida.
fig. 182
A0K0133
231CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

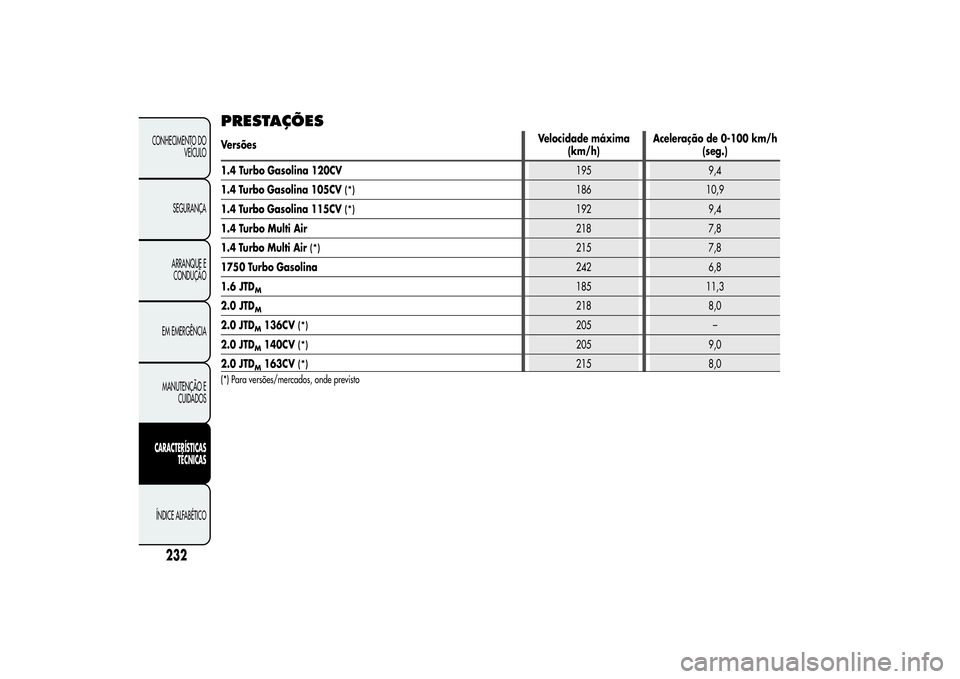

PRESTAÇÕESVersõesVelocidade máxima
(km/h)Aceleração de 0-100 km/h
(seg.)
1.4 Turbo Gasolina 120CV195 9,4
1.4 Turbo Gasolina 105CV
(*)
186 10,9
1.4 Turbo Gasolina 115CV
(*)
192 9,4
1.4 Turbo Multi Air218 7,8
1.4 Turbo Multi Air
(*)
215 7,8
1750 Turbo Gasolina242 6,8
1.6 JTD
M
185 11,3
2.0 JTD
M
218 8,0
2.0 JTD
M136CV
(*)
205 –
2.0 JTD
M140CV
(*)
205 9,0
2.0 JTD
M163CV
(*)
215 8,0
(*) Para versões/mercados, onde previsto
232
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

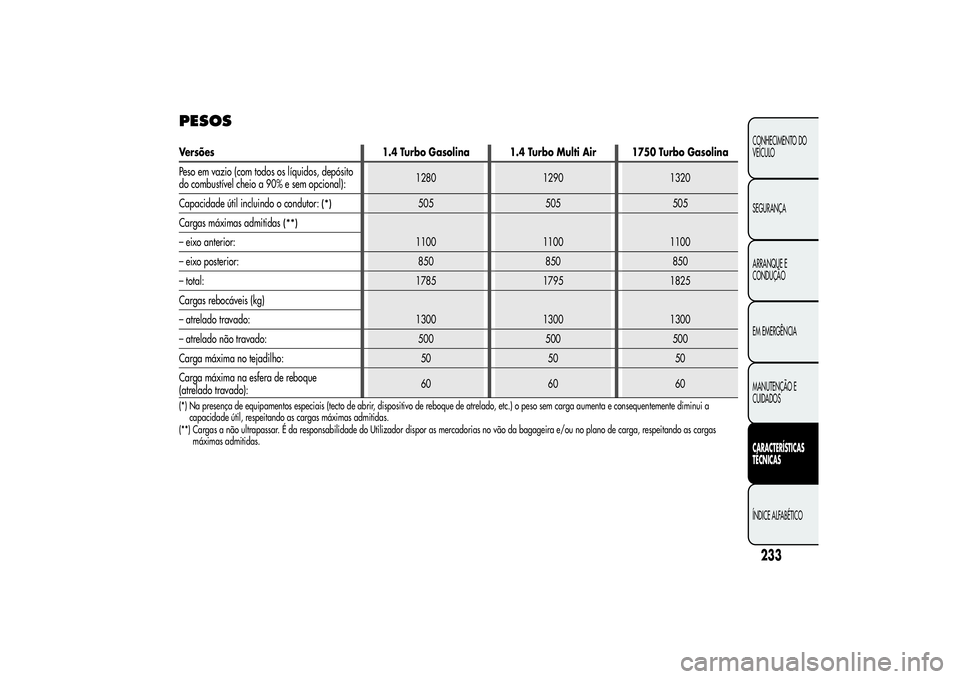

PESOSVersões 1.4 Turbo Gasolina 1.4 Turbo Multi Air 1750 Turbo Gasolina
Peso em vazio (com todos os líquidos, depósito
do combustível cheio a 90% e sem opcional):1280 1290 1320
Capacidade útil incluindo o condutor:
(*)
505 505 505
Cargas máximas admitidas
(**)
1100 1100 1100 – eixo anterior:
– eixo posterior: 850 850 850
– total: 1785 1795 1825
Cargas rebocáveis (kg)
1300 1300 1300 – atrelado travado:
– atrelado não travado: 500 500 500
Carga máxima no tejadilho: 50 50 50
Carga máxima na esfera de reboque
(atrelado travado):60 60 60
(*) Na presença de equipamentos especiais (tecto de abrir, dispositivo de reboque de atrelado, etc.) o peso sem carga aumenta e consequentemente diminui a
capacidade útil, respeitando as cargas máximas admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
233CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

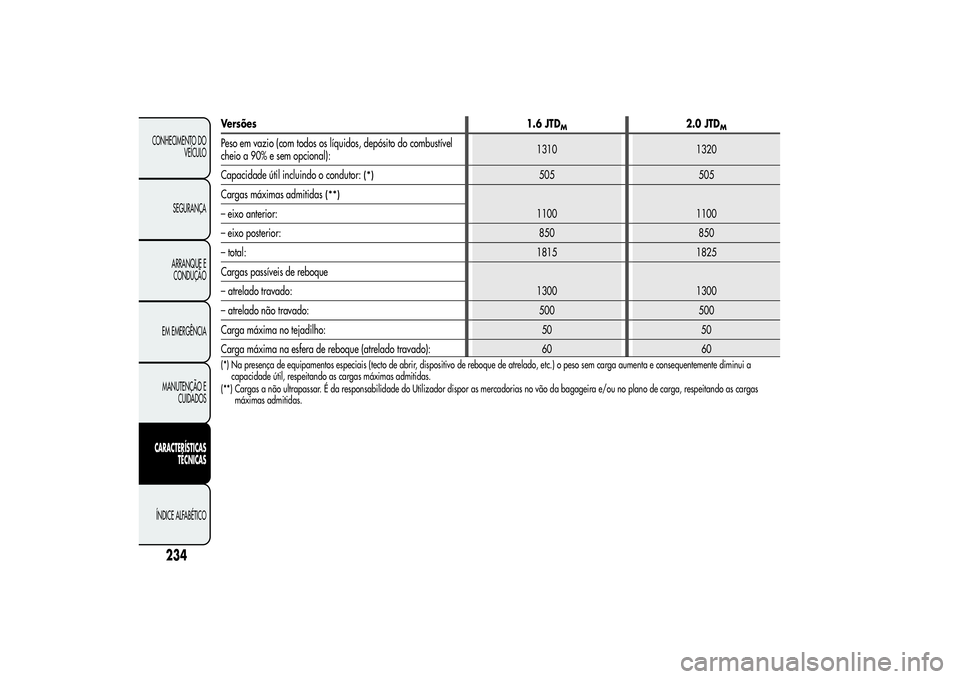

Versões 1.6 JTD
M
2.0 JTD
M
Peso em vazio (com todos os líquidos, depósito do combustível
cheio a 90% e sem opcional):1310 1320
Capacidade útil incluindo o condutor:
(*)
505 505
Cargas máximas admitidas
(**)
1100 1100 – eixo anterior:
– eixo posterior: 850 850
– total:1815 1825
Cargas passíveis de reboque
1300 1300 – atrelado travado:
– atrelado não travado: 500 500
Carga máxima no tejadilho: 50 50
Carga máxima na esfera de reboque (atrelado travado): 60 60
(*) Na presença de equipamentos especiais (tecto de abrir, dispositivo de reboque de atrelado, etc.) o peso sem carga aumenta e consequentemente diminui a
capacidade útil, respeitando as cargas máximas admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
234
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

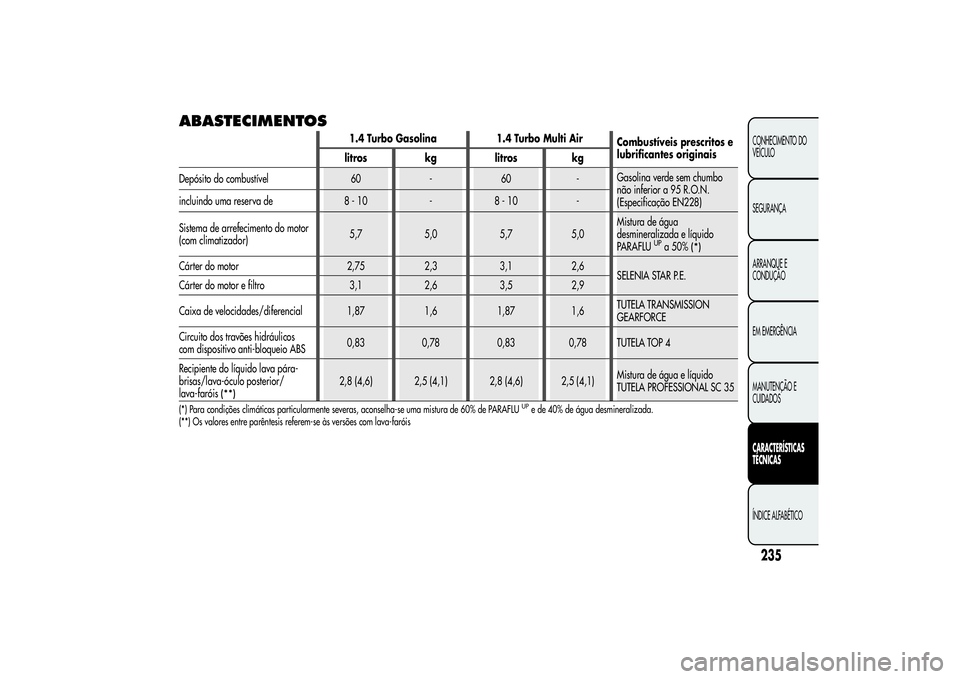

ABASTECIMENTOS
1.4 Turbo Gasolina 1.4 Turbo Multi Air
Combustíveis prescritos e
lubrificantes originais
litros kg litros kg
Depósito do combustível 60 - 60 -Gasolina verde sem chumbo
não inferior a 95 R.O.N.
(Especificação EN228) incluindo uma reserva de 8 - 10 - 8 - 10 -
Sistema de arrefecimento do motor
(com climatizador)5,7 5,0 5,7 5,0Mistura de água
desmineralizada e líquido
PARAFLU
UPa 50%
(*)
Cárter do motor 2,75 2,3 3,1 2,6
SELENIA STAR P.E.
Cárter do motor e filtro 3,1 2,6 3,5 2,9
Caixa de velocidades/diferencial 1,87 1,6 1,87 1,6TUTELA TRANSMISSION
GEARFORCE
Circuito dos travões hidráulicos
com dispositivo anti-bloqueio ABS0,83 0,78 0,83 0,78 TUTELA TOP 4
Recipiente do líquido lava pára-
brisas/lava-óculo posterior/
lava-faróis
(**)
2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Mistura de água e líquido
TUTELA PROFESSIONAL SC 35
(*) Para condições climáticas particularmente severas, aconselha-se uma mistura de 60% de PARAFLU
UPe de 40% de água desmineralizada.
(**) Os valores entre parêntesis referem-se às versões com lava-faróis
235CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

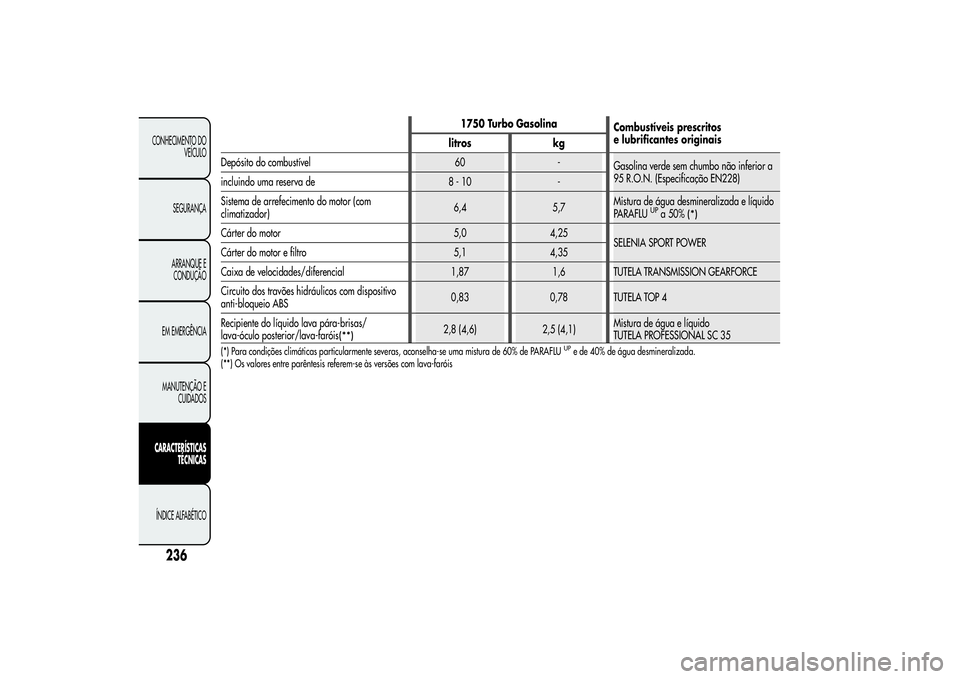

1750 Turbo Gasolina
Combustíveis prescritos
e lubrificantes originais
litros kg
Depósito do combustível 60 -
Gasolina verde sem chumbo não inferior a
95 R.O.N. (Especificação EN228)
incluindo uma reserva de 8 - 10 -
Sistema de arrefecimento do motor (com
climatizador)6,4 5,7Mistura de água desmineralizada e líquido
PARAFLU
UPa 50%
(*)
Cárter do motor 5,0 4,25
SELENIA SPORT POWER
Cárter do motor e filtro 5,1 4,35
Caixa de velocidades/diferencial 1,87 1,6 TUTELA TRANSMISSION GEARFORCE
Circuito dos travões hidráulicos com dispositivo
anti-bloqueio ABS0,83 0,78 TUTELA TOP 4
Recipiente do líquido lava pára-brisas/
lava-óculo posterior/lava-faróis
(**)
2,8 (4,6) 2,5 (4,1)Mistura de água e líquido
TUTELA PROFESSIONAL SC 35
(*) Para condições climáticas particularmente severas, aconselha-se uma mistura de 60% de PARAFLU
UPe de 40% de água desmineralizada.
(**) Os valores entre parêntesis referem-se às versões com lava-faróis
