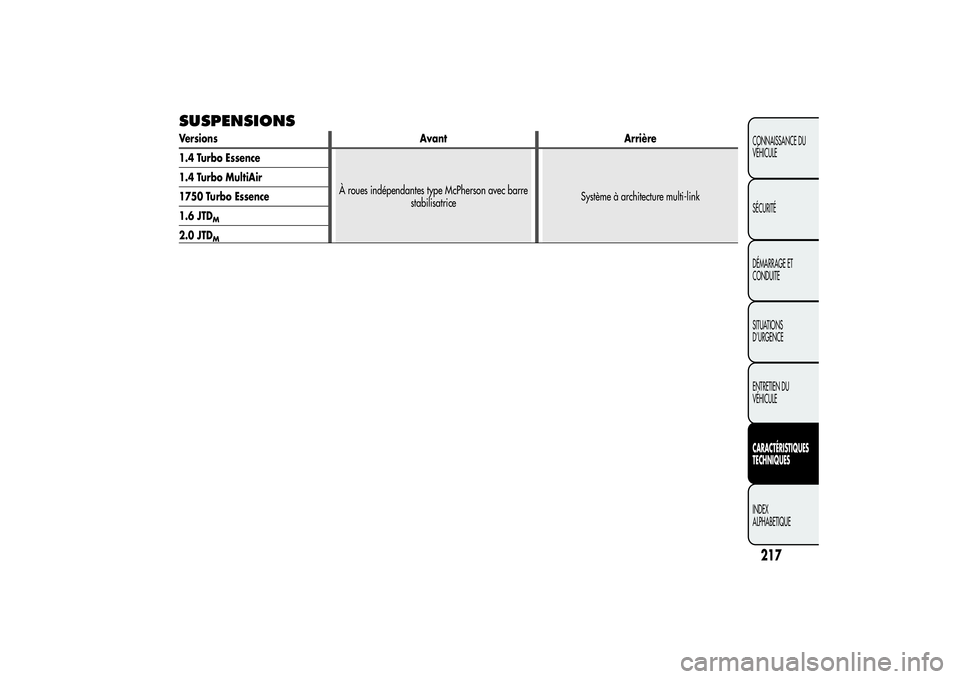

SUSPENSIONSVersions Avant Arrière
1.4 Turbo Essence
À roues indépendantes type McPherson avec barre
stabilisatriceSystème à architecture multi-link 1.4 Turbo MultiAir
1750 Turbo Essence
1.6 JTD
M
2.0 JTD
M
217CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE

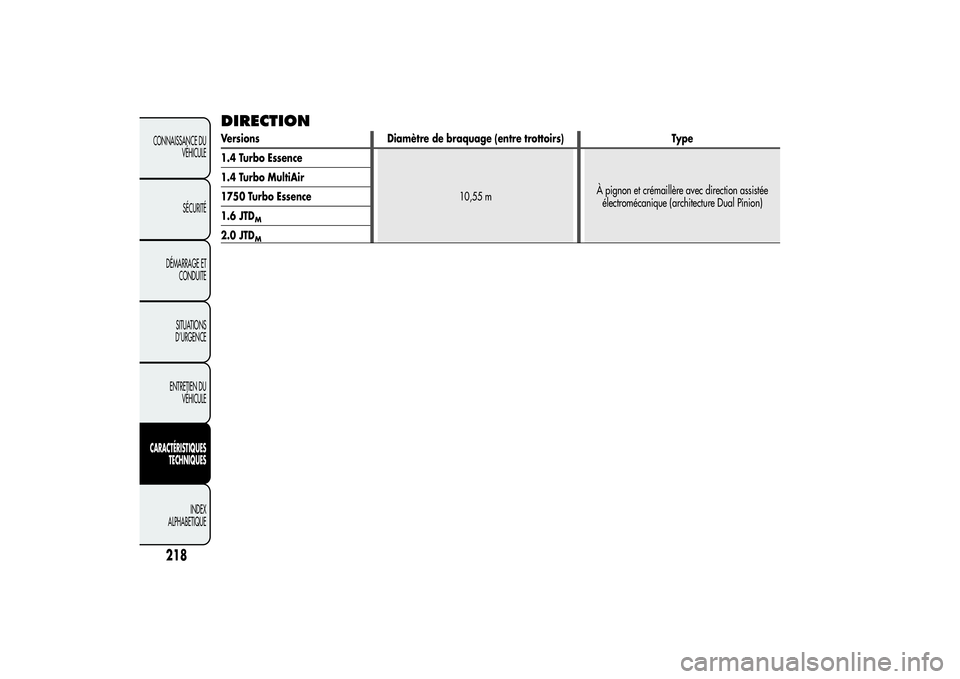

DIRECTIONVersions Diamètre de braquage (entre trottoirs) Type
1.4 Turbo Essence
10,55 mÀ pignon et crémaillère avec direction assistée
électromécanique (architecture Dual Pinion) 1.4 Turbo MultiAir
1750 Turbo Essence
1.6 JTD
M
2.0 JTD
M
218
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

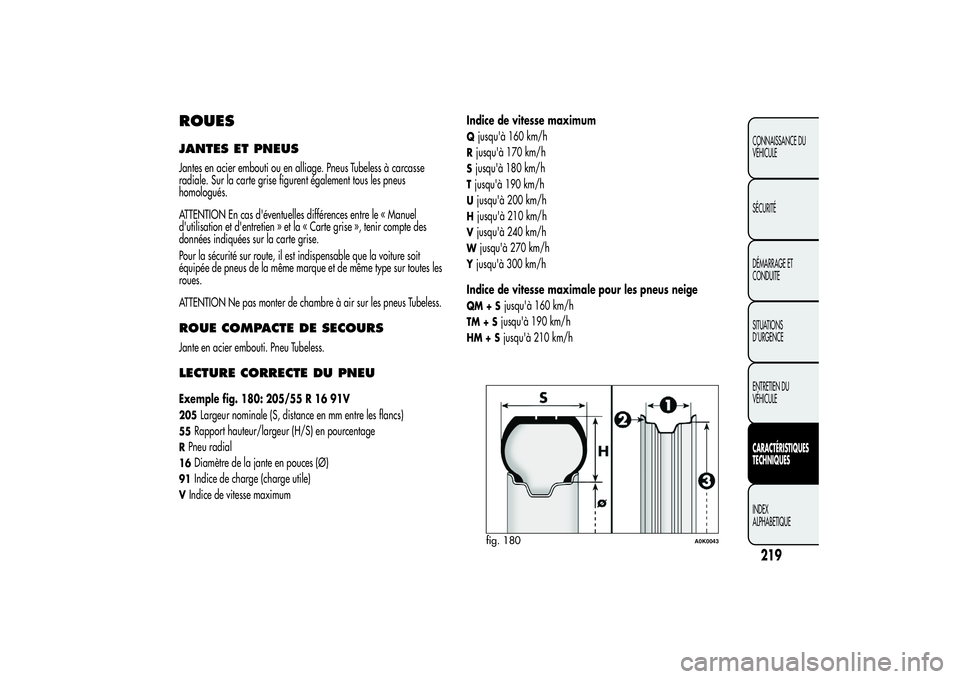

ROUESJANTES ET PNEUSJantes en acier embouti ou en alliage. Pneus Tubeless à carcasse
radiale. Sur la carte grise figurent également tous les pneus
homologués.
ATTENTION En cas d'éventuelles différences entre le « Manuel
d'utilisation et d'entretien » et la « Carte grise », tenir compte des
données indiquées sur la carte grise.
Pour la sécurité sur route, il est indispensable que la voiture soit
équipée de pneus de la même marque et de même type sur toutes les
roues.
ATTENTION Ne pas monter de chambre à air sur les pneus Tubeless.ROUE COMPACTE DE SECOURSJante en acier embouti. Pneu Tubeless.LECTURE CORRECTE DU PNEUExemple fig. 180: 205/55 R 16 91V205
Largeur nominale (S, distance en mm entre les flancs)
55
Rapport hauteur/largeur (H/S) en pourcentage
RPneu radial16
Diamètre de la jante en pouces (Ø)
91
Indice de charge (charge utile)
VIndice de vitesse maximumIndice de vitesse maximum
Qjusqu'à 160 km/hRjusqu'à 170 km/hSjusqu'à 180 km/hTjusqu'à 190 km/hUjusqu'à 200 km/hHjusqu'à 210 km/hVjusqu'à 240 km/hW
jusqu'à 270 km/h
Yjusqu'à 300 km/h
Indice de vitesse maximale pour les pneus neigeQM + S
jusqu'à 160 km/h
TM + S
jusqu'à 190 km/h
HM + S
jusqu'à 210 km/h
fig. 180
A0K0043
219CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE

Indice de charge (charge utile)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
LECTURE CORRECTE DE LA JANTEExemple fig. 180:7Jx16H2ET417largeur de la jante en pouces (1).Jprofil du rebord (saillie latérale où s'appuie le talon du pneu) (2).16
diamètre de calage en pouces (correspond à celui du pneu qui
doit être monté) (3 = Ø).
H2
forme et nombre de « humps » (relief sur la circonférence, qui
maintient le talon du pneu Tubeless sur la jante).
ET 41
carrossage de la roue (écart entre plan d'appui du disque/
jante et ligne médiane de la jante de roue).
220
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

PNEUS RIM PROTECTOR
En cas d'utilisation d'enjoliveurs intégraux fixés (au
moyen d'un ressort) à la jante en tôle et de pneus
n'étant pas de série (après-vente) équipés de « Rim
Protector » (fig. 181), NE PAS monter les enjoliveurs. L'utilisation
de pneus et d'enjoliveurs inappropriés peut provoquer une baisse
imprévue de la pression du pneu.
fig. 181
A0K0159
221CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE

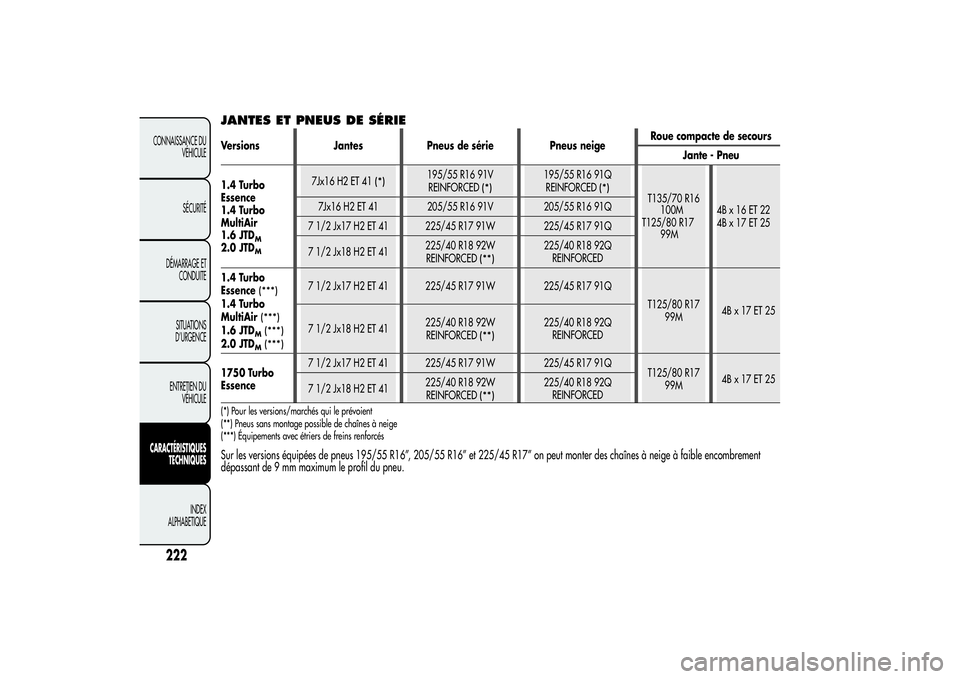

JANTES ET PNEUS DE SÉRIEVersions Jantes Pneus de série Pneus neigeRoue compacte de secours
Jante - Pneu
1.4 Turbo
Essence
1.4 Turbo
MultiAir
1.6 JTD
M
2.0 JTD
M
7Jx16 H2 ET 41
(*)
195/55 R16 91V
REINFORCED
(*)
195/55 R16 91Q
REINFORCED
(*)
T135/70 R16
100M
T125/80 R17
99M4Bx16ET22
4Bx17ET25 7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
1.4 Turbo
Essence
(***)
1.4 Turbo
MultiAir
(***)
1.6 JTD
M(***)
2.0 JTD
M(***)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
1750 Turbo
Essence7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
(*) Pour les versions/marchés qui le prévoient
(**) Pneus sans montage possible de chaînes à neige
(***) Équipements avec étriers de freins renforcésSur les versions équipées de pneus 195/55 R16”, 205/55 R16” et 225/45 R17” on peut monter des chaînes à neige à faible encombrement
dépassant de 9 mm maximum le profil du pneu.
222
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

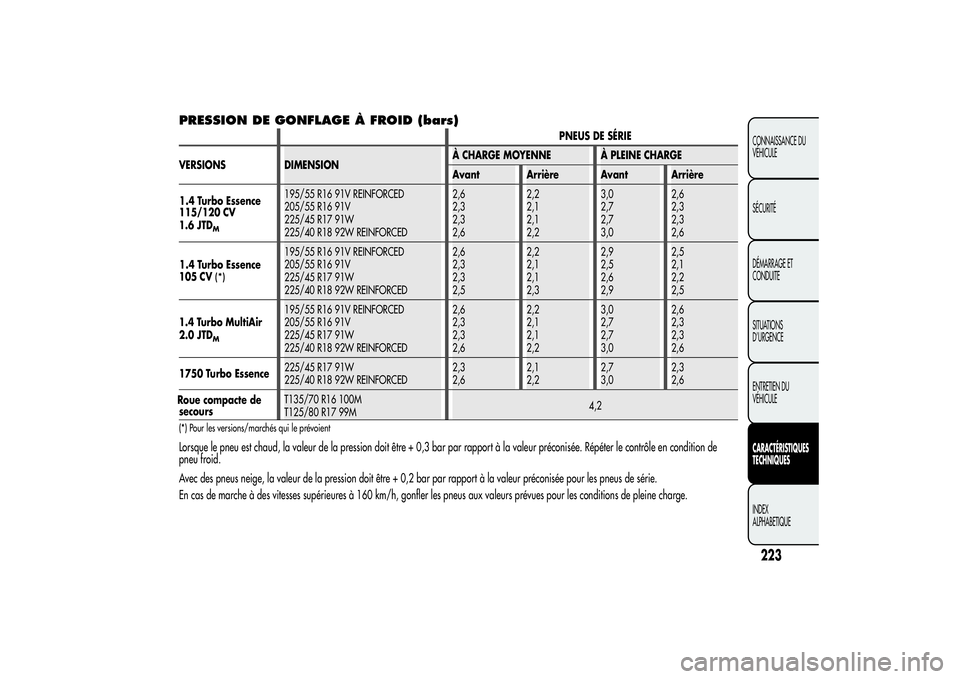

PRESSION DE GONFLAGE À FROID (bars)
PNEUS DE SÉRIE
VERSIONS DIMENSIONÀ CHARGE MOYENNE À PLEINE CHARGE
Avant Arrière Avant Arrière
1.4 Turbo Essence
115/120 CV
1.6 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1.4 Turbo Essence
105 CV
(*)
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,52,2
2,1
2,1
2,32,9
2,5
2,6
2,92,5
2,1
2,2
2,5
1.4 Turbo MultiAir
2.0 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1750 Turbo Essence225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
Roue compacte de
secoursT135/70 R16 100M
T125/80 R17 99M4,2
(*) Pour les versions/marchés qui le prévoientLorsque le pneu est chaud, la valeur de la pression doit être + 0,3 bar par rapport à la valeur préconisée. Répéter le contrôle en condition de
pneu froid.
Avec des pneus neige, la valeur de la pression doit être + 0,2 bar par rapport à la valeur préconisée pour les pneus de série.
En cas de marche à des vitesses supérieures à 160 km/h, gonfler les pneus aux valeurs prévues pour les conditions de pleine charge.
223CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE

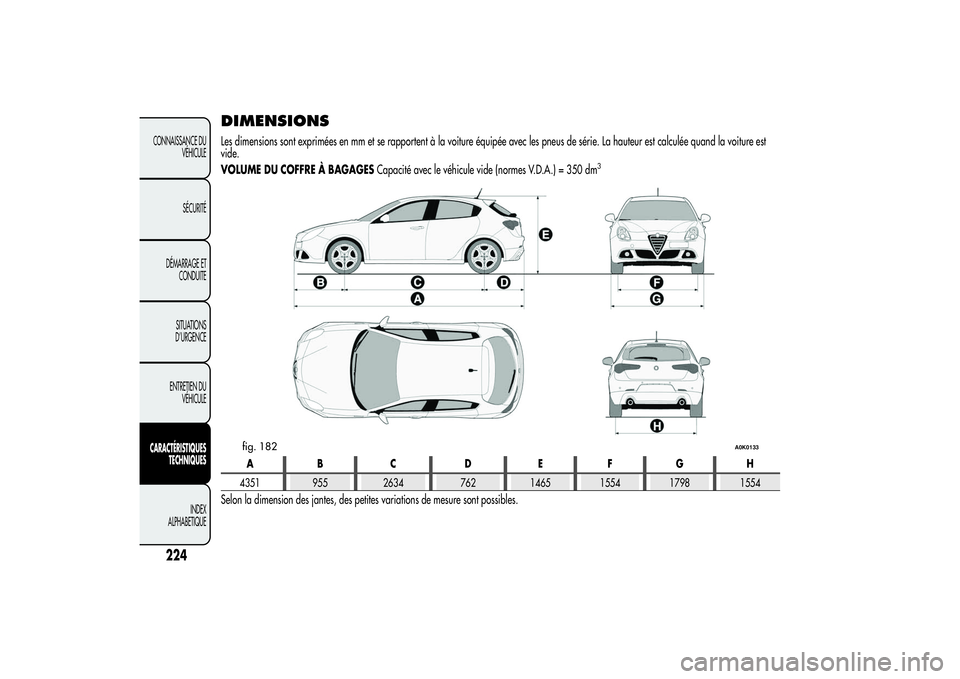

DIMENSIONSLes dimensions sont exprimées en mm et se rapportent à la voiture équipée avec les pneus de série. La hauteur est calculée quand la voiture est
vide.
VOLUME DU COFFRE À BAGAGESCapacité avec le véhicule vide (normes V.D.A.) = 350 dm
3
AB C D E FGH
4351 955 2634 762 1465 1554 1798 1554
Selon la dimension des jantes, des petites variations de mesure sont possibles.
fig. 182
A0K0133
224
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

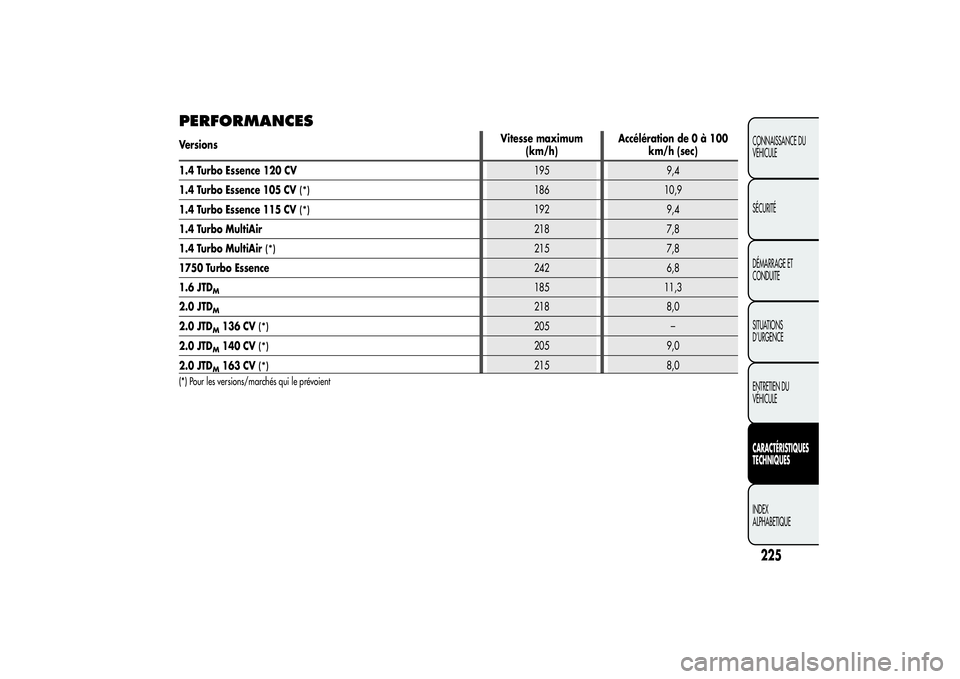

PERFORMANCESVersionsVitesse maximum
(km/h)Accélération de0à100
km/h (sec)
1.4 Turbo Essence 120 CV195 9,4
1.4 Turbo Essence 105 CV
(*)
186 10,9
1.4 Turbo Essence 115 CV
(*)
192 9,4
1.4 Turbo MultiAir218 7,8
1.4 Turbo MultiAir
(*)
215 7,8
1750 Turbo Essence242 6,8
1.6 JTD
M
185 11,3
2.0 JTD
M
218 8,0
2.0 JTD
M136 CV
(*)
205 –
2.0 JTD
M140 CV
(*)
205 9,0
2.0 JTD
M163 CV
(*)
215 8,0
(*) Pour les versions/marchés qui le prévoient
225CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE

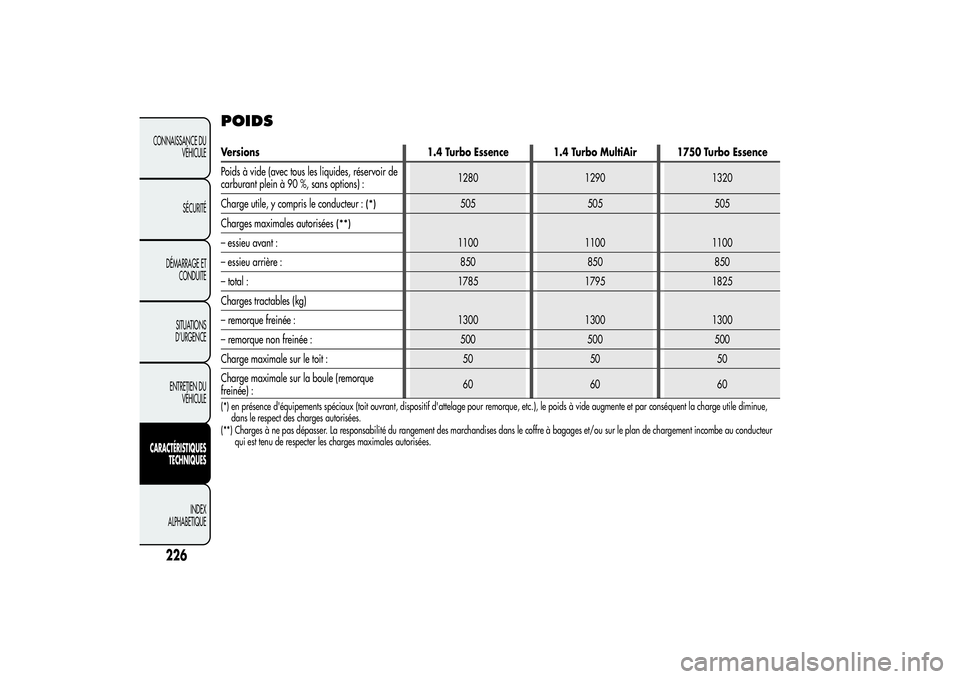

POIDSVersions 1.4 Turbo Essence 1.4 Turbo MultiAir 1750 Turbo Essence
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 %, sans options) :1280 1290 1320
Charge utile, y compris le conducteur :
(*)
505 505 505
Charges maximales autorisées
(**)
1100 1100 1100 – essieu avant :
– essieu arrière : 850 850 850
– total : 1785 1795 1825
Charges tractables (kg)
1300 1300 1300 – remorque freinée :
– remorque non freinée : 500 500 500
Charge maximale sur le toit : 50 50 50
Charge maximale sur la boule (remorque
freinée) :60 60 60
(*) en présence d'équipements spéciaux (toit ouvrant, dispositif d'attelage pour remorque, etc.), le poids à vide augmente et par conséquent la charge utile diminue,
dans le respect des charges autorisées.
(**) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au conducteur
qui est tenu de respecter les charges maximales autorisées.
