SUSTITUCIÓN DE
UNA LÁMPARA
28)126) 127) 128)
INDICACIONES
GENERALES❒Antes de sustituir una lámpara,
comprobar que los contactos
correspondientes no estén oxidados;
❒sustituir las lámparas fundidas por
otras del mismo tipo y potencia;
❒tras cambiar una lámpara de los
faros, comprobar que esté bien
orientada;
❒cuando no funcione una lámpara,
antes de sustituirla, comprobar el
estado del fusible correspondiente:
para localizar los fusibles, ver el
apartado "Sustitución de fusibles" de
este capítulo.
ADVERTENCIA Con clima frío o húmedo,
o después de una lluvia fuerte o tras un
lavado, la superficie de los faros o de
las luces traseras puede empañarse y/o
formar gotas de condensación en el
interior. Se trata de un fenómeno natural
debido a la diferencia de temperatura y de
humedad entre el interior y el exterior del
cristal que, sin embargo, no indica una
anomalía y no afecta al funcionamiento
normal de los dispositivos de iluminación.
El empañamiento desaparece
rápidamente al encender las luces,
empezando desde el centro del difusor y
extendiéndose progresivamente hacia
los bordes.
ADVERTENCIA
28) Las lámparas halógenas deben
manipularse únicamente por la
parte metálica. Si se toca con los
dedos el bulbo transparente, se
reduce la intensidad de la luz
emitida y puede incluso afectar a
la duración de la lámpara. En caso
de contacto accidental, frotar el
bulbo con un paño humedecido
con alcohol y dejar secar.
ADVERTENCIA
126) Cualquier modificación o
reparación de la instalación
eléctrica realizada
incorrectamente y sin tener en
cuenta las características
técnicas de la instalación, puede
causar anomalías de
funcionamiento con riesgo de
incendio.
127) Las lámparas halógenas
contienen gas a presión, por lo
que si se rompen, podrían salir
despedidos fragmentos de vidrio.
128) Dada la elevada tensión de
alimentación, la posible
sustitución de una lámpara de
descarga de gas (Bi-Xenón)
únicamente puede ser realizada
por personal especializado:
¡peligro de muerte! Acudir a la
Red de Asistencia Alfa Romeo.
187

TIPOS DE LÁMPARASEn el vehículo están instaladas las siguientes lámparas:Lámparas todo cristal:(tipo A) se montan a presión. Para
extraerlas, es necesario tirar de ellas.Lámparas de bayoneta:(tipo B) para extraerlas del
portalámparas correspondiente, presionar la bombilla y girarla
hacia la izquierda, a continuación, retirarla.
Lámparas cilíndricas:(tipo C) para extraerlas, desconectarlas
de los contactos correspondientes.
Lámparas halógenas:(tipo D) para extraer la lámpara, soltar
el muelle de bloqueo del alojamiento correspondiente.
Lámparas halógenas:(tipo E) para extraer la lámpara, soltar
el muelle de desbloqueo del alojamiento correspondiente.
188
EN CASO DE EMERGENCIA

Lámparas Tipo Potencia Ref. FiguraPosición delantera/Luces diurnas (DRL) LED – –
Posición trasera LED – –
Luces de cruce H7 55 W D
Luces de carretera H1 55 W E
Luces de cruce/Luces de carretera (versiones con
faros Bi-Xenón) (para versiones/países, donde esté
previsto)F D1S -
Intermitentes delanteros PY24W 24 W B
Intermitentes traseros R10W 10 W B
Intermitentes laterales LED – –
Luz de freno LED – –
Tercera luz de freno LED – –
Matrícula W5W 5 W A
Luces antiniebla delanteras H3 55 W E
Luces antiniebla traseras H21W 21 W B
Marcha atrás P21W 21 W B
Plafón delantero C10W 10 W C
Plafón del maletero W5W 5 W A
Plafón de la guantera C5W 5 W C
189

SUSTITUCIÓN DE
UNA LÁMPARA
EXTERIORGRUPOS ÓPTICOS
DELANTEROS
Contienen las lámparas de las luces de
posición/luces diurnas (DRL), de carretera,
de cruce y de los intermitentes. La
ubicación de las lámparas es la siguiente
fig. 158:ALuces de posición/luces diurnas y
luces de carreteraBLuces de cruceCIntermitentes
LUCES DE POSICIÓN/
LUCES DIURNAS (DRL)
Son de LED. Para su sustitución, acudir a
la Red de Asistencia Alfa Romeo.
LUCES DE CARRETERA
Para sustituir la lámpara, realizar las
siguientes operaciones:❒quitar la tapa A fig. 158;
❒retirar el conector A fig. 159 y, a
continuación, abrir las lengüetas
B soltándolas hacia el exterior;
❒extraer la lámpara C y sustituirla;
❒volver a montar la nueva lámpara,
asegurándose de que esté
correctamente bloqueada; a
continuación, volver a enganchar las
lengüetas B y conectar el conector A;
❒por último, volver a montar la tapa
A fig. 158.
LUCES DE CRUCE
Para sustituir la lámpara, realizar las
siguientes operaciones:❒quitar la tapa B fig. 158;
❒retirar el conector A fig. 160, pulsar la
lengüeta B hacia adelante y, a
continuación, soltarla empujándola
hacia el interior del vehículo;
❒extraer la lámpara C y sustituirla;
❒volver a montar la nueva lámpara,
asegurándose de que esté
correctamente bloqueada; a
continuación, volver a enganchar la
lengüeta B y conectar el conector A;
❒por último, volver a montar la tapa B
fig. 158.
158
A0K0631
159
A0K0632
160
A0K0633
190
EN CASO DE EMERGENCIA

INTERMITENTES
Delanteros
Para sustituir la lámpara, realizar las
siguientes operaciones:❒girar ¼ de vuelta hacia la izquierda la
tapa C fig. 158;
❒sustituir el grupo de lámparas +
portalámparas A fig. 161.Laterales
Son de LED. Para su sustitución, acudir a
la Red de Asistencia Alfa Romeo.
LUCES ANTINIEBLA
(para versiones/países donde esté
previsto)
Para la sustitución de las lámparas, acudir
a la Red de Asistencia Alfa Romeo.GRUPOS ÓPTICOS
TRASEROS
Contienen las lámparas de las luces de
posición, de freno y los intermitentes
(lámparas presentes en el grupo óptico
fijo) y las lámparas de marcha atrás y
antiniebla traseras (lámparas presentes en
el grupo óptico del portón del maletero).
Desmontaje del grupo
óptico fijo
Realizar las operaciones siguientes:
❒abrir el maletero y aflojar el tornillo A
fig. 162 de fijación del grupo óptico
trasero;
❒retirar el grupo óptico extrayéndolo
con las manos en el sentido que
indican las flechas;
❒desconectar el conector eléctrico y
proceder con la sustitución de la
lámpara en cuestión.
LUCES DE POSICIÓN/
LUCES DE FRENO
Son de LED. Para su sustitución, acudir a
la Red de Asistencia Alfa Romeo.
INTERMITENTES
Con el grupo óptico desmontado, para
sustituir la lámpara, aflojar los dos tornillos
A fig. 163, extraer el portalámparas y, a
continuación, sustituir la lámpara B.
LUCES ANTINIEBLA
TRASERAS/LUCES DE
MARCHA ATRÁS
Para sustituir las lámparas, realizar las
siguientes operaciones:❒abrir el maletero y retirar la tapa A fig.
164 con la ayuda de un
destornillador en el punto indicado
por la flecha;
161
A0K0634
162
A0K0635
163
A0K0636
191

❒retirar el conector A fig. 165 y extraer
el grupo portalámparas, actuando
primero en la lengüeta de sujeción B
y, a continuación, aflojando el tornillo
C;
❒sustituir la lámpara en cuestión
empujándola ligeramente y girándola
hacia la izquierda (D = lámpara luz
marcha atrás; E = lámpara luz
antiniebla trasera);
❒volver a montar el grupo
portalámparas colocándolo
correctamente, apretando primero el
tornillo C y, a continuación, fijándolo
mediante la lengüeta de sujeción
B. Volver a conectar el conector A y,
por último, volver a montar la tapa
A fig. 164.
ADVERTENCIA Durante el desmontaje de
la tapa A, proteger con un paño la punta
del destornillador para evitar provocar
posibles rayas.
TERCERA LUZ DE FRENO
Son de LED y están situadas en el spoiler
integrado en el portón del maletero. Para
su sustitución, acudir a la Red de
Asistencia Alfa Romeo.LUCES DE LA MATRÍCULA
Para sustituir las lámparas, realizar las
siguientes operaciones:
❒extraer los grupos de la luz de la
matrícula A fig. 166;
❒girar hacia la derecha el
portalámparas B fig. 167, extraer la
lámpara C y sustituirla.
164
A0K0637
165
A0K0638
166
A0K0639
167
A0K0640
192
EN CASO DE EMERGENCIA

SUSTITUCIÓN DE
UNA LÁMPARA
INTERIORPLAFÓN DELANTERO
Para sustituir la lámpara, proceder de la
siguiente manera:❒extraer el plafón A fig. 168
interviniendo en los puntos indicados
por las flechas;
❒aflojar los alojamientos B fig. 169 de
las lámparas y extraerlas soltándolas
hacia fuera: a continuación, sustituir
las lámparas C;
❒introducir correctamente las nuevas
lámparas en sus alojamientos B
correspondientes;
❒fijar el plafón A fig. 168 en su
alojamiento asegurándose de que se
bloquee correctamente.
PLAFÓN TRASERO
Para sustituir la lámpara, proceder de la
siguiente manera:❒extraer el plafón A fig. 170
interviniendo en los puntos indicados
por las flechas;❒abrir la tapa de protección B fig. 171,
sustituir la lámpara C soltando los
contactos laterales. Asegurarse
de que la nueva lámpara esté
bloqueada correctamente entre los
contactos;
❒volver a cerrar la tapa de protección
B y fijar el plafón A fig. 170 en su
alojamiento asegurándose de que
quede bloqueado correctamente.
PLAFÓN DEL MALETERO
Para sustituir la lámpara, proceder de la
siguiente manera:❒abrir el maletero y extraer el plafón A
fig. 172 actuando en el punto que
indica la flecha;
❒abrir la protección B fig. 173 y
sustituir la lámpara;
❒volver a cerrar la protección B en el
protector transparente;
168
A0K0806
169
A0K0807
170
A0K0643
171
A0K0644
193

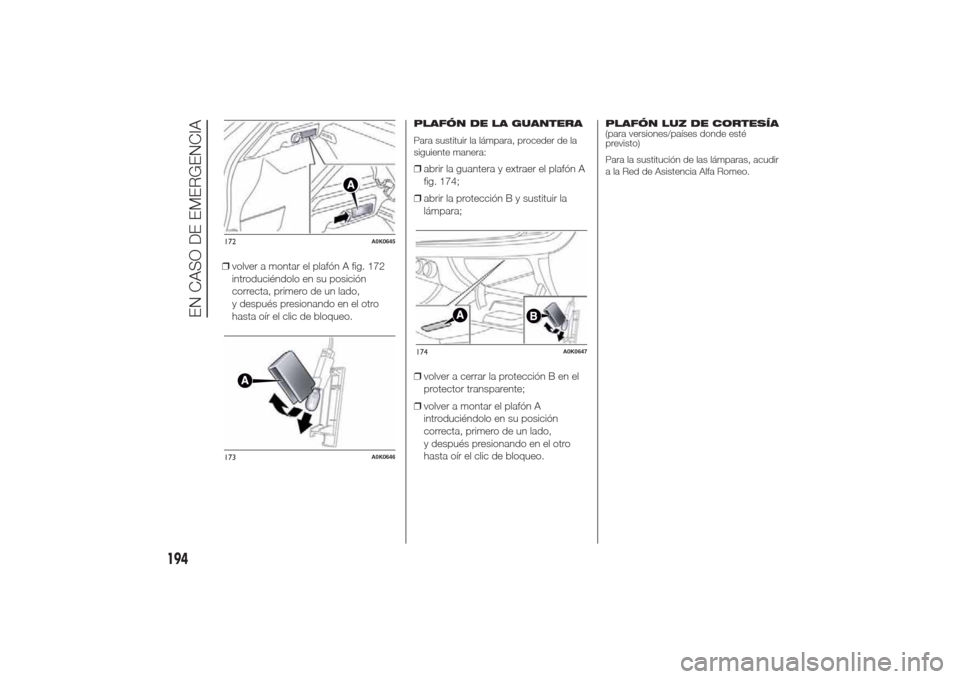

❒volver a montar el plafón A fig. 172
introduciéndolo en su posición
correcta, primero de un lado,
y después presionando en el otro
hasta oír el clic de bloqueo.
PLAFÓN DE LA GUANTERA
Para sustituir la lámpara, proceder de la
siguiente manera:❒abrir la guantera y extraer el plafón A
fig. 174;
❒abrir la protección B y sustituir la
lámpara;
❒volver a cerrar la protección B en el
protector transparente;
❒volver a montar el plafón A
introduciéndolo en su posición
correcta, primero de un lado,
y después presionando en el otro
hasta oír el clic de bloqueo.
PLAFÓN LUZ DE CORTESÍA
(para versiones/países donde esté
previsto)
Para la sustitución de las lámparas, acudir
a la Red de Asistencia Alfa Romeo.
172
A0K0645
173
A0K0646
174
A0K0647
194
EN CASO DE EMERGENCIA

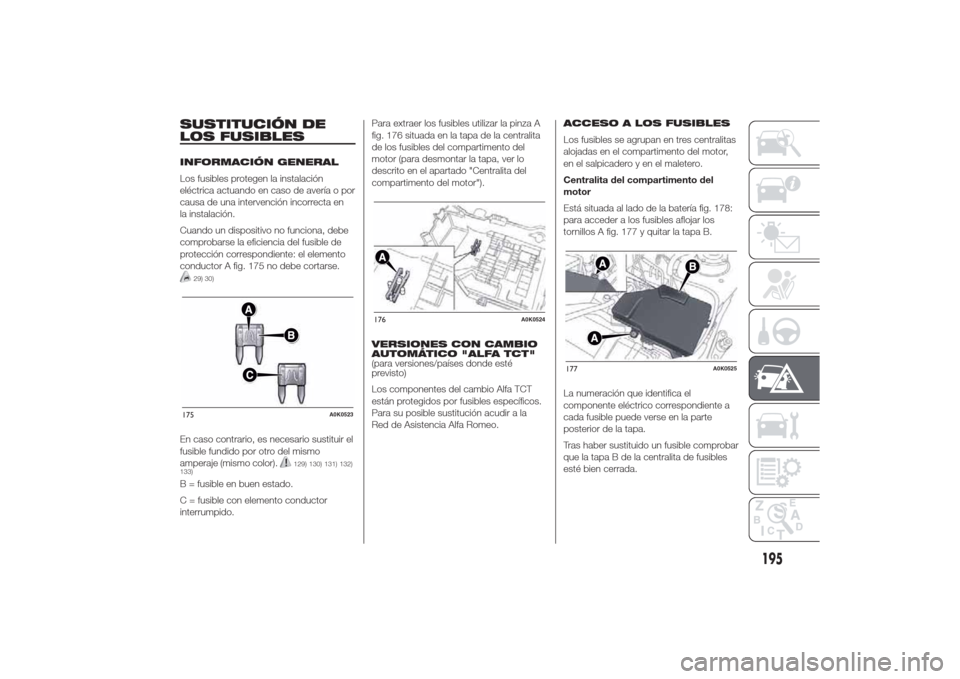

SUSTITUCIÓN DE
LOS FUSIBLESINFORMACIÓN GENERAL
Los fusibles protegen la instalación
eléctrica actuando en caso de avería o por
causa de una intervención incorrecta en
la instalación.
Cuando un dispositivo no funciona, debe
comprobarse la eficiencia del fusible de
protección correspondiente: el elemento
conductor A fig. 175 no debe cortarse.
29) 30)
En caso contrario, es necesario sustituir el
fusible fundido por otro del mismo
amperaje (mismo color).
129) 130) 131) 132)
133)
B = fusible en buen estado.
C = fusible con elemento conductor
interrumpido.Para extraer los fusibles utilizar la pinza A
fig. 176 situada en la tapa de la centralita
de los fusibles del compartimento del
motor (para desmontar la tapa, ver lo
descrito en el apartado "Centralita del
compartimento del motor").
VERSIONES CON CAMBIO
AUTOMÁTICO "ALFA TCT"
(para versiones/países donde esté
previsto)
Los componentes del cambio Alfa TCT
están protegidos por fusibles específicos.
Para su posible sustitución acudir a la
Red de Asistencia Alfa Romeo.ACCESO A LOS FUSIBLES
Los fusibles se agrupan en tres centralitas
alojadas en el compartimento del motor,
en el salpicadero y en el maletero.
Centralita del compartimento del
motor
Está situada al lado de la batería fig. 178:
para acceder a los fusibles aflojar los
tornillos A fig. 177 y quitar la tapa B.
La numeración que identifica el
componente eléctrico correspondiente a
cada fusible puede verse en la parte
posterior de la tapa.
Tras haber sustituido un fusible comprobar
que la tapa B de la centralita de fusibles
esté bien cerrada.175
A0K0523
176
A0K0524
177
A0K0525
195

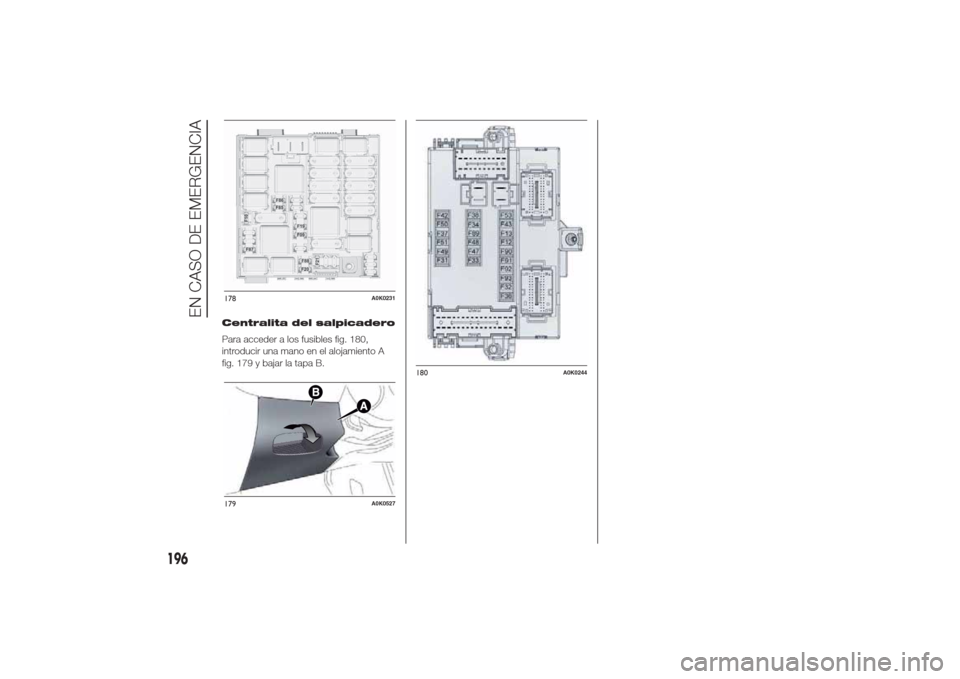

Centralita del salpicadero
Para acceder a los fusibles fig. 180,
introducir una mano en el alojamiento A
fig. 179 y bajar la tapa B.178
A0K0231
179
A0K0527
180
A0K0244
196
EN CASO DE EMERGENCIA
