Alfa Romeo Giulietta 2017 Betriebsanleitung (in German)

Den Hebel für wenigstens eine
Sekunde nach oben (+) stellen, dann
freigeben: Die Fahrgeschwindigkeit wird
gespeichert, und das Gaspedal kann
daher freigegeben werden.
Falls notwendig (beispielsweise beim
Überholen) kann durch Betätigen des
Gaspedals beschleunigt werden: Bei
Loslassen des Pedals kehrt das Fahrzeug
zur vorher gespeicherten
Geschwindigkeit zurück.
GESPEICHERTE GESCHWINDIGKEIT
WIEDER AUFRUFEN
Wurde dir Vorrichtung zum Beispiel durch
Drücken des Brems- oder
Kupplungspedals ausgeschaltet, kann die
gespeicherte Geschwindigkeit wie folgt
wieder aufgerufen werden:
Durch progressive Beschleunigung bis
nahe an den gespeicherten Wert;
durch Einlegen des gleichen Ganges,
der bei der Geschwindigkeitsspeicherung
eingelegt war;
durch Drücken der Taste RES (2
Abb. 66).
ERHÖHEN DER GESPEICHERTEN
GESCHWINDIGKEIT
Nach der Aktivierung der elektronischen
Cruise Control, kann die Geschwindigkeit
durch Drücken der Taste SET + erhöht
werden.
VERRINGERN DER GESPEICHERTEN
GESCHWINDIGKEIT
Nach Aktivierung der elektronischen
Cruise Control kann die Geschwindigkeit
durch Drücken der Taste SET – verringert
werden.
DEAKTIVIERUNG VON POWER LOCK
Die Vorrichtung kann wie folgt
deaktiviert werden:
den Stellring 1 Abb. 66 auf die
Position OFF drehen;
Abstellen des Motors;
Drücken des Bremspedals, der
Kupplung oder des Gaspedals; im letzten
Fall wird das System nicht wirklich
ausgeschaltet, aber die Anfrage nach
Beschleunigung hat vor dem System
Vorrang. Die Vorrichtung bleibt auf jeden
Fall aktiv, ohne dass die Taste RES
gedrückt werden muss, um auf die
vorherigen Bedingungen zurückzukehren,
nachdem die Beschleunigung ausgeführt
wurde.
Automatisches Ausschalten
Die Vorrichtung wird in folgenden Fällen
automatisch ausgeschaltet:
bei Einschreiten der Systeme ABS
oder ESC;
bei Fahrzeuggeschwindigkeit unter
der festgelegten Grenze;
bei Fehlern des Systems.
101)
ZUR BEACHTUNG
101)Während der Fahrt mit eingeschalteter
Vorrichtung den Schalthebel nicht auf
Leerlauf stellen.
102)Bei Funktionsstörungen oder Ausfall
der Vorrichtung wenden Sie sich bitte an den
Alfa Romeo-Kundendienst.
99

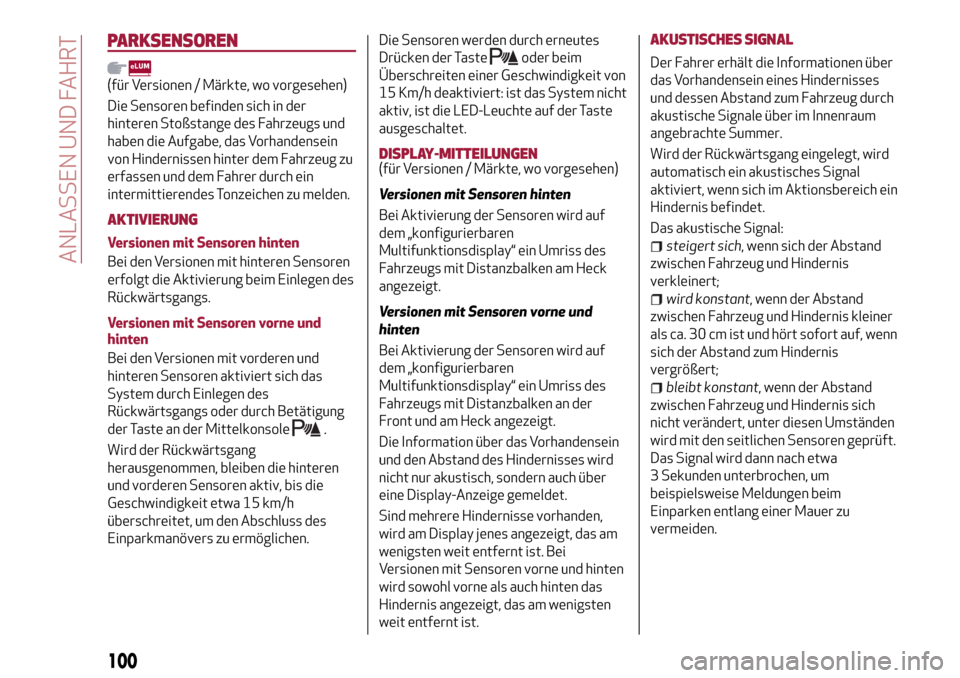

PARKSENSOREN
(für Versionen / Märkte, wo vorgesehen)
Die Sensoren befinden sich in der
hinteren Stoßstange des Fahrzeugs und
haben die Aufgabe, das Vorhandensein
von Hindernissen hinter dem Fahrzeug zu
erfassen und dem Fahrer durch ein
intermittierendes Tonzeichen zu melden.
AKTIVIERUNG
Versionen mit Sensoren hinten
Bei den Versionen mit hinteren Sensoren
erfolgt die Aktivierung beim Einlegen des
Rückwärtsgangs.
Versionen mit Sensoren vorne und
hinten
Bei den Versionen mit vorderen und
hinteren Sensoren aktiviert sich das
System durch Einlegen des
Rückwärtsgangs oder durch Betätigung
der Taste an der Mittelkonsole
.
Wird der Rückwärtsgang
herausgenommen, bleiben die hinteren
und vorderen Sensoren aktiv, bis die
Geschwindigkeit etwa 15 km/h
überschreitet, um den Abschluss des
Einparkmanövers zu ermöglichen.Die Sensoren werden durch erneutes
Drücken der Taste
oder beim
Überschreiten einer Geschwindigkeit von
15 Km/h deaktiviert: ist das System nicht
aktiv, ist die LED-Leuchte auf der Taste
ausgeschaltet.
DISPLAY-MITTEILUNGEN(für Versionen / Märkte, wo vorgesehen)
Versionen mit Sensoren hinten
Bei Aktivierung der Sensoren wird auf
dem „konfigurierbaren
Multifunktionsdisplay“ ein Umriss des
Fahrzeugs mit Distanzbalken am Heck
angezeigt.
Versionen mit Sensoren vorne und
hinten
Bei Aktivierung der Sensoren wird auf
dem „konfigurierbaren
Multifunktionsdisplay“ ein Umriss des
Fahrzeugs mit Distanzbalken an der
Front und am Heck angezeigt.
Die Information über das Vorhandensein
und den Abstand des Hindernisses wird
nicht nur akustisch, sondern auch über
eine Display-Anzeige gemeldet.
Sind mehrere Hindernisse vorhanden,
wird am Display jenes angezeigt, das am
wenigsten weit entfernt ist. Bei
Versionen mit Sensoren vorne und hinten
wird sowohl vorne als auch hinten das
Hindernis angezeigt, das am wenigsten
weit entfernt ist.
AKUSTISCHES SIGNAL
Der Fahrer erhält die Informationen über
das Vorhandensein eines Hindernisses
und dessen Abstand zum Fahrzeug durch
akustische Signale über im Innenraum
angebrachte Summer.
Wird der Rückwärtsgang eingelegt, wird
automatisch ein akustisches Signal
aktiviert, wenn sich im Aktionsbereich ein
Hindernis befindet.
Das akustische Signal:
steigert sich, wenn sich der Abstand
zwischen Fahrzeug und Hindernis
verkleinert;
wird konstant, wenn der Abstand
zwischen Fahrzeug und Hindernis kleiner
als ca. 30 cm ist und hört sofort auf, wenn
sich der Abstand zum Hindernis
vergrößert;
bleibt konstant, wenn der Abstand
zwischen Fahrzeug und Hindernis sich
nicht verändert, unter diesen Umständen
wird mit den seitlichen Sensoren geprüft.
Das Signal wird dann nach etwa
3 Sekunden unterbrochen, um
beispielsweise Meldungen beim
Einparken entlang einer Mauer zu
vermeiden.
100
ANLASSEN UND FAHRT

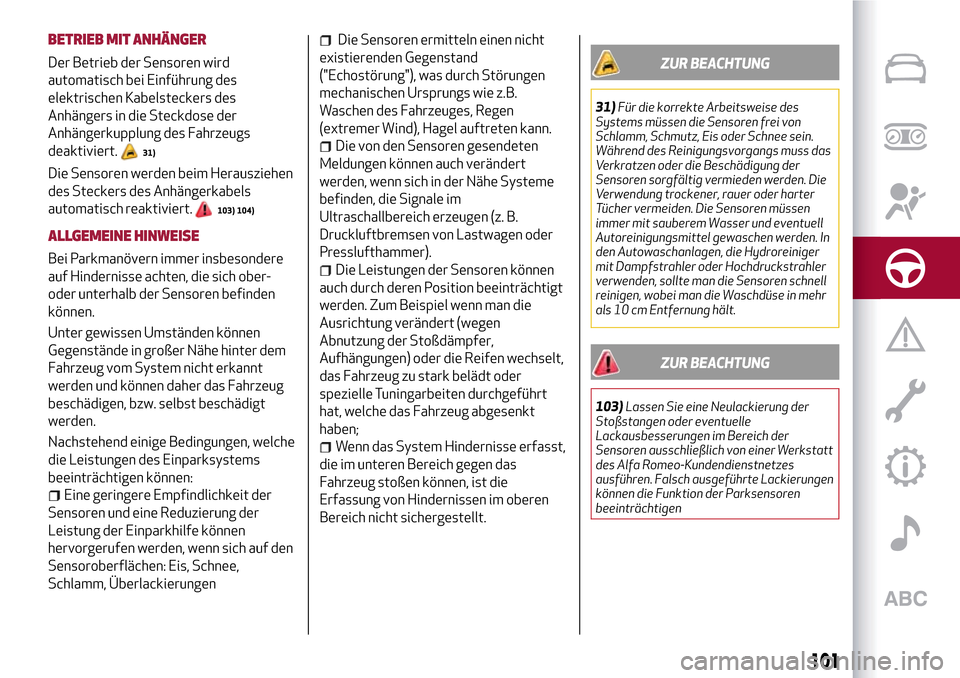

BETRIEB MIT ANHÄNGER
Der Betrieb der Sensoren wird
automatisch bei Einführung des
elektrischen Kabelsteckers des
Anhängers in die Steckdose der
Anhängerkupplung des Fahrzeugs
deaktiviert.
31)
Die Sensoren werden beim Herausziehen
des Steckers des Anhängerkabels
automatisch reaktiviert.
103) 104)
ALLGEMEINE HINWEISE
Bei Parkmanövern immer insbesondere
auf Hindernisse achten, die sich ober-
oder unterhalb der Sensoren befinden
können.
Unter gewissen Umständen können
Gegenstände in großer Nähe hinter dem
Fahrzeug vom System nicht erkannt
werden und können daher das Fahrzeug
beschädigen, bzw. selbst beschädigt
werden.
Nachstehend einige Bedingungen, welche
die Leistungen des Einparksystems
beeinträchtigen können:
Eine geringere Empfindlichkeit der
Sensoren und eine Reduzierung der
Leistung der Einparkhilfe können
hervorgerufen werden, wenn sich auf den
Sensoroberflächen: Eis, Schnee,
Schlamm, Überlackierungen
Die Sensoren ermitteln einen nicht
existierenden Gegenstand
("Echostörung"), was durch Störungen
mechanischen Ursprungs wie z.B.
Waschen des Fahrzeuges, Regen
(extremer Wind), Hagel auftreten kann.
Die von den Sensoren gesendeten
Meldungen können auch verändert
werden, wenn sich in der Nähe Systeme
befinden, die Signale im
Ultraschallbereich erzeugen (z. B.
Druckluftbremsen von Lastwagen oder
Presslufthammer).
Die Leistungen der Sensoren können
auch durch deren Position beeinträchtigt
werden. Zum Beispiel wenn man die
Ausrichtung verändert (wegen
Abnutzung der Stoßdämpfer,
Aufhängungen) oder die Reifen wechselt,
das Fahrzeug zu stark belädt oder
spezielle Tuningarbeiten durchgeführt
hat, welche das Fahrzeug abgesenkt
haben;
Wenn das System Hindernisse erfasst,
die im unteren Bereich gegen das
Fahrzeug stoßen können, ist die
Erfassung von Hindernissen im oberen
Bereich nicht sichergestellt.
ZUR BEACHTUNG
31)Für die korrekte Arbeitsweise des
Systems müssen die Sensoren frei von
Schlamm, Schmutz, Eis oder Schnee sein.
Während des Reinigungsvorgangs muss das
Verkratzen oder die Beschädigung der
Sensoren sorgfältig vermieden werden. Die
Verwendung trockener, rauer oder harter
Tücher vermeiden. Die Sensoren müssen
immer mit sauberem Wasser und eventuell
Autoreinigungsmittel gewaschen werden. In
den Autowaschanlagen, die Hydroreiniger
mit Dampfstrahler oder Hochdruckstrahler
verwenden, sollte man die Sensoren schnell
reinigen, wobei man die Waschdüse in mehr
als 10 cm Entfernung hält.
ZUR BEACHTUNG
103)Lassen Sie eine Neulackierung der
Stoßstangen oder eventuelle
Lackausbesserungen im Bereich der
Sensoren ausschließlich von einer Werkstatt
des Alfa Romeo-Kundendienstnetzes
ausführen. Falsch ausgeführte Lackierungen
können die Funktion der Parksensoren
beeinträchtigen
101

104)Die Verantwortlichkeit für das Parken
und andere gefährliche Manöver obliegt
immer und überall dem Fahrer. Bei diesen
Manövern immer sicherstellen, dass sich
weder Personen (insbesondere Kinder) noch
Tiere im Manöverbereich aufhalten. Die
Parksensoren dienen dem Fahrer als Hilfe.
Der Fahrer darf deswegen aber nicht die
Aufmerksamkeit bei möglicherweise
gefährlichen Manövern vernachlässigen,
auch wenn diese bei niedriger

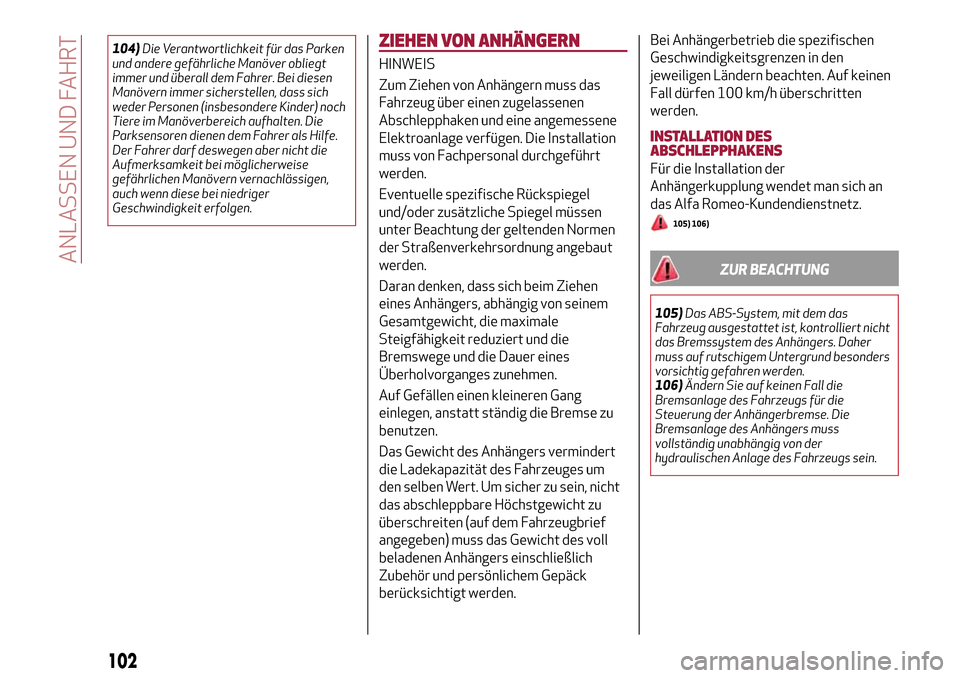

Geschwindigkeit erfolgen.ZIEHEN VON ANHÄNGERN
HINWEIS
Zum Ziehen von Anhängern muss das
Fahrzeug über einen zugelassenen
Abschlepphaken und eine angemessene
Elektroanlage verfügen. Die Installation
muss von Fachpersonal durchgeführt
werden.
Eventuelle spezifische Rückspiegel
und/oder zusätzliche Spiegel müssen
unter Beachtung der geltenden Normen
der Straßenverkehrsordnung angebaut
werden.
Daran denken, dass sich beim Ziehen
eines Anhängers, abhängig von seinem
Gesamtgewicht, die maximale
Steigfähigkeit reduziert und die
Bremswege und die Dauer eines
Überholvorganges zunehmen.
Auf Gefällen einen kleineren Gang
einlegen, anstatt ständig die Bremse zu
benutzen.
Das Gewicht des Anhängers vermindert
die Ladekapazität des Fahrzeuges um
den selben Wert. Um sicher zu sein, nicht
das abschleppbare Höchstgewicht zu
überschreiten (auf dem Fahrzeugbrief
angegeben) muss das Gewicht des voll
beladenen Anhängers einschließlich
Zubehör und persönlichem Gepäck
berücksichtigt werden.Bei Anhängerbetrieb die spezifischen
Geschwindigkeitsgrenzen in den
jeweiligen Ländern beachten. Auf keinen
Fall dürfen 100 km/h überschritten
werden.
INSTALLATION DES
ABSCHLEPPHAKENS
Für die Installation der
Anhängerkupplung wendet man sich an
das Alfa Romeo-Kundendienstnetz.
105) 106)
ZUR BEACHTUNG
105)Das ABS-System, mit dem das
Fahrzeug ausgestattet ist, kontrolliert nicht
das Bremssystem des Anhängers. Daher
muss auf rutschigem Untergrund besonders
vorsichtig gefahren werden.
106)Ändern Sie auf keinen Fall die
Bremsanlage des Fahrzeugs für die
Steuerung der Anhängerbremse. Die
Bremsanlage des Anhängers muss
vollständig unabhängig von der
hydraulischen Anlage des Fahrzeugs sein.
102
ANLASSEN UND FAHRT

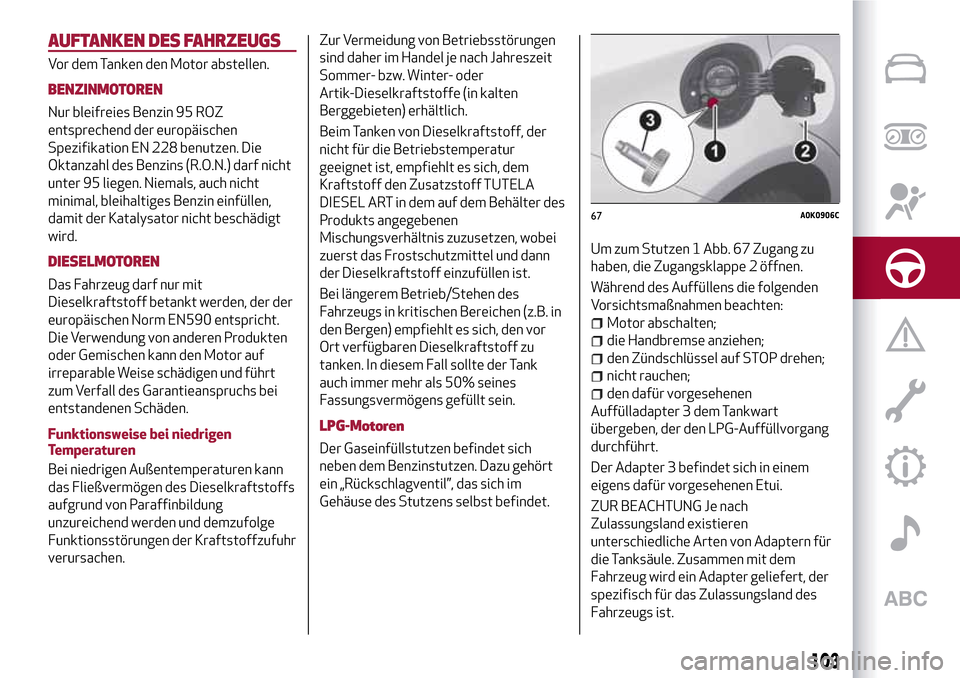

AUFTANKEN DES FAHRZEUGS
Vor dem Tanken den Motor abstellen.
BENZINMOTOREN
Nur bleifreies Benzin 95 ROZ
entsprechend der europäischen
Spezifikation EN 228 benutzen. Die
Oktanzahl des Benzins (R.O.N.) darf nicht
unter 95 liegen. Niemals, auch nicht
minimal, bleihaltiges Benzin einfüllen,
damit der Katalysator nicht beschädigt
wird.
DIESELMOTOREN
Das Fahrzeug darf nur mit
Dieselkraftstoff betankt werden, der der
europäischen Norm EN590 entspricht.
Die Verwendung von anderen Produkten
oder Gemischen kann den Motor auf
irreparable Weise schädigen und führt
zum Verfall des Garantieanspruchs bei
entstandenen Schäden.
Funktionsweise bei niedrigen
Temperaturen
Bei niedrigen Außentemperaturen kann
das Fließvermögen des Dieselkraftstoffs
aufgrund von Paraffinbildung
unzureichend werden und demzufolge
Funktionsstörungen der Kraftstoffzufuhr
verursachen.Zur Vermeidung von Betriebsstörungen
sind daher im Handel je nach Jahreszeit
Sommer- bzw. Winter- oder
Artik-Dieselkraftstoffe (in kalten
Berggebieten) erhältlich.
Beim Tanken von Dieselkraftstoff, der
nicht für die Betriebstemperatur
geeignet ist, empfiehlt es sich, dem
Kraftstoff den Zusatzstoff TUTELA
DIESEL ART in dem auf dem Behälter des
Produkts angegebenen
Mischungsverhältnis zuzusetzen, wobei
zuerst das Frostschutzmittel und dann
der Dieselkraftstoff einzufüllen ist.
Bei längerem Betrieb/Stehen des
Fahrzeugs in kritischen Bereichen (z.B. in
den Bergen) empfiehlt es sich, den vor
Ort verfügbaren Dieselkraftstoff zu
tanken. In diesem Fall sollte der Tank
auch immer mehr als 50% seines
Fassungsvermögens gefüllt sein.
LPG-Motoren
Der Gaseinfüllstutzen befindet sich
neben dem Benzinstutzen. Dazu gehört
ein „Rückschlagventil”, das sich im
Gehäuse des Stutzens selbst befindet.Um zum Stutzen 1 Abb. 67 Zugang zu
haben, die Zugangsklappe 2 öffnen.
Während des Auffüllens die folgenden
Vorsichtsmaßnahmen beachten:
Motor abschalten;
die Handbremse anziehen;
den Zündschlüssel auf STOP drehen;
nicht rauchen;
den dafür vorgesehenen
Auffülladapter 3 dem Tankwart
übergeben, der den LPG-Auffüllvorgang
durchführt.
Der Adapter 3 befindet sich in einem
eigens dafür vorgesehenen Etui.
ZUR BEACHTUNG Je nach
Zulassungsland existieren
unterschiedliche Arten von Adaptern für
die Tanksäule. Zusammen mit dem
Fahrzeug wird ein Adapter geliefert, der
spezifisch für das Zulassungsland des
Fahrzeugs ist.
67A0K0906C
103

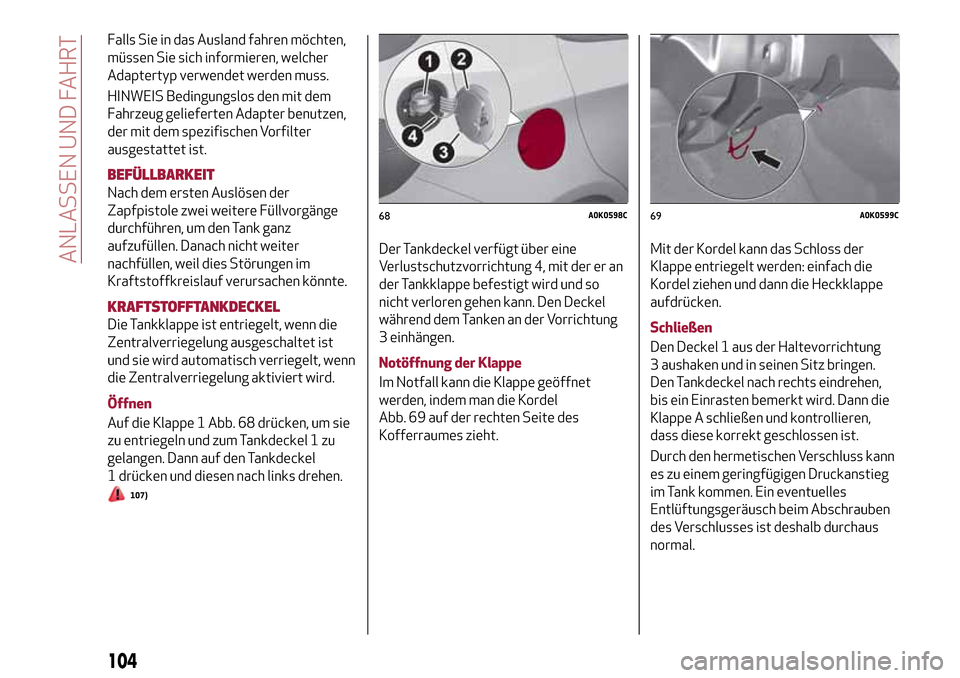

Falls Sie in das Ausland fahren möchten,
müssen Sie sich informieren, welcher
Adaptertyp verwendet werden muss.
HINWEIS Bedingungslos den mit dem
Fahrzeug gelieferten Adapter benutzen,
der mit dem spezifischen Vorfilter
ausgestattet ist.
BEFÜLLBARKEIT
Nach dem ersten Auslösen der
Zapfpistole zwei weitere Füllvorgänge
durchführen, um den Tank ganz
aufzufüllen. Danach nicht weiter
nachfüllen, weil dies Störungen im
Kraftstoffkreislauf verursachen könnte.
KRAFTSTOFFTANKDECKEL
Die Tankklappe ist entriegelt, wenn die
Zentralverriegelung ausgeschaltet ist
und sie wird automatisch verriegelt, wenn
die Zentralverriegelung aktiviert wird.
Öffnen
Auf die Klappe 1 Abb. 68 drücken, um sie
zu entriegeln und zum Tankdeckel 1 zu
gelangen. Dann auf den Tankdeckel
1 drücken und diesen nach links drehen.
107)
Der Tankdeckel verfügt über eine
Verlustschutzvorrichtung 4, mit der er an
der Tankklappe befestigt wird und so
nicht verloren gehen kann. Den Deckel
während dem Tanken an der Vorrichtung
3 einhängen.
Notöffnung der Klappe
Im Notfall kann die Klappe geöffnet
werden, indem man die Kordel
Abb. 69 auf der rechten Seite des
Kofferraumes zieht.Mit der Kordel kann das Schloss der
Klappe entriegelt werden: einfach die
Kordel ziehen und dann die Heckklappe
aufdrücken.
Schließen
Den Deckel 1 aus der Haltevorrichtung
3 aushaken und in seinen Sitz bringen.
Den Tankdeckel nach rechts eindrehen,
bis ein Einrasten bemerkt wird. Dann die
Klappe A schließen und kontrollieren,
dass diese korrekt geschlossen ist.
Durch den hermetischen Verschluss kann
es zu einem geringfügigen Druckanstieg
im Tank kommen. Ein eventuelles
Entlüftungsgeräusch beim Abschrauben
des Verschlusses ist deshalb durchaus
normal.
68A0K0598C69A0K0599C
104
ANLASSEN UND FAHRT

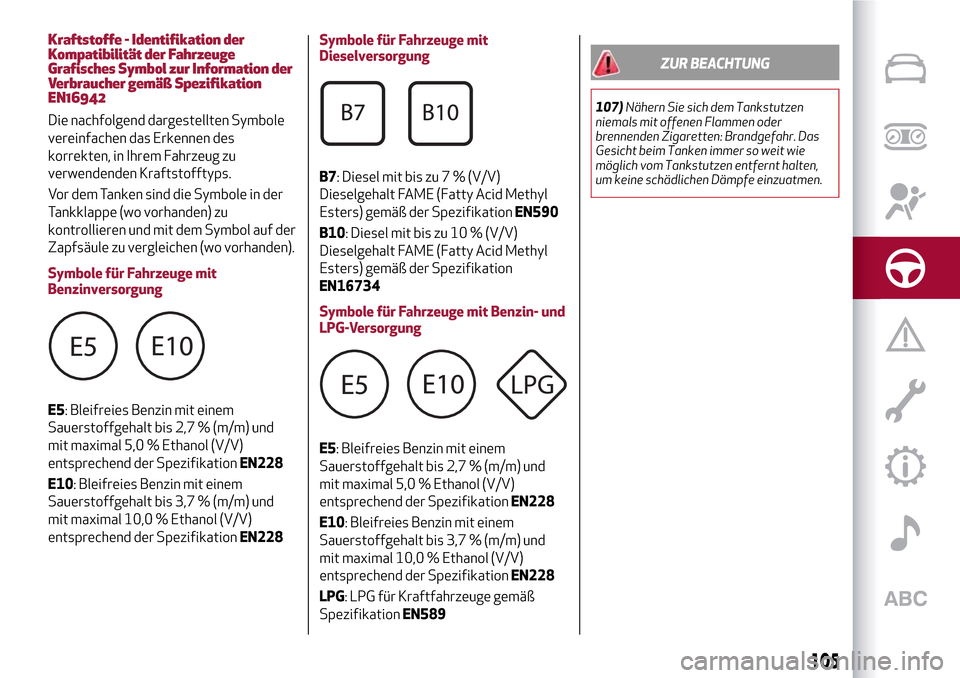

Kraftstoffe - Identifikation der
Kompatibilität der Fahrzeuge
Grafisches Symbol zur Information der
Verbraucher gemäß Spezifikation
EN16942
Die nachfolgend dargestellten Symbole
vereinfachen das Erkennen des
korrekten, in Ihrem Fahrzeug zu
verwendenden Kraftstofftyps.
Vor dem Tanken sind die Symbole in der
Tankklappe (wo vorhanden) zu
kontrollieren und mit dem Symbol auf der
Zapfsäule zu vergleichen (wo vorhanden).
Symbole für Fahrzeuge mit
Benzinversorgung
E5: Bleifreies Benzin mit einem
Sauerstoffgehalt bis 2,7 % (m/m) und
mit maximal 5,0 % Ethanol (V/V)
entsprechend der SpezifikationEN228
E10: Bleifreies Benzin mit einem
Sauerstoffgehalt bis 3,7 % (m/m) und
mit maximal 10,0 % Ethanol (V/V)
entsprechend der SpezifikationEN228Symbole für Fahrzeuge mit
Dieselversorgung
B7: Diesel mit bis zu 7 % (V/V)
Dieselgehalt FAME (Fatty Acid Methyl
Esters) gemäß der SpezifikationEN590
B10: Diesel mit bis zu 10 % (V/V)
Dieselgehalt FAME (Fatty Acid Methyl
Esters) gemäß der Spezifikation
EN16734
Symbole für Fahrzeuge mit Benzin- und
LPG-Versorgung
E5: Bleifreies Benzin mit einem
Sauerstoffgehalt bis 2,7 % (m/m) und
mit maximal 5,0 % Ethanol (V/V)
entsprechend der SpezifikationEN228
E10: Bleifreies Benzin mit einem
Sauerstoffgehalt bis 3,7 % (m/m) und
mit maximal 10,0 % Ethanol (V/V)
entsprechend der SpezifikationEN228
LPG: LPG für Kraftfahrzeuge gemäß
SpezifikationEN589
ZUR BEACHTUNG
107)Nähern Sie sich dem Tankstutzen
niemals mit offenen Flammen oder
brennenden Zigaretten: Brandgefahr. Das
Gesicht beim Tanken immer so weit wie
möglich vom Tankstutzen entfernt halten,
um keine schädlichen Dämpfe einzuatmen.
105

106
Diese Seite wurde absichtlich freigelassen

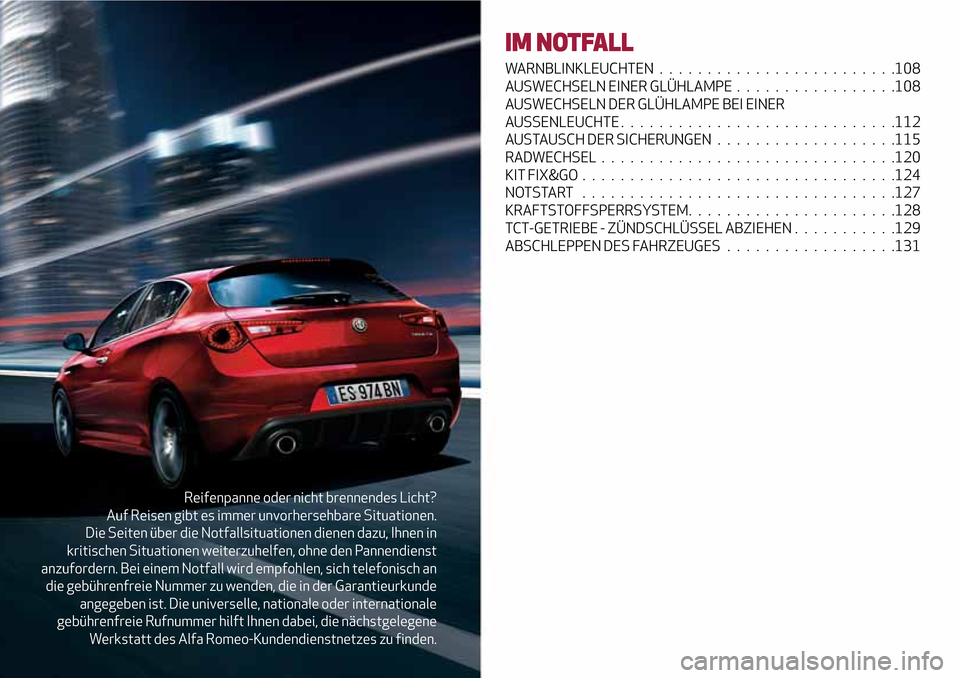

Reifenpanne oder nicht brennendes Licht?
Auf Reisen gibt es immer unvorhersehbare Situationen.
Die Seiten über die Notfallsituationen dienen dazu, Ihnen in
kritischen Situationen weiterzuhelfen, ohne den Pannendienst
anzufordern. Bei einem Notfall wird empfohlen, sich telefonisch an
die gebührenfreie Nummer zu wenden, die in der Garantieurkunde
angegeben ist. Die universelle, nationale oder internationale
gebührenfreie Rufnummer hilft Ihnen dabei, die nächstgelegene
Werkstatt des Alfa Romeo-Kundendienstnetzes zu finden.
IM NOTFALL
WARNBLINKLEUCHTEN.........................108
AUSWECHSELN EINER GLÜHLAMPE.................108
AUSWECHSELN DER GLÜHLAMPE BEI EINER
AUSSENLEUCHTE.............................112
AUSTAUSCH DER SICHERUNGEN...................115
RADWECHSEL...............................120
KIT FIX&GO.................................124
NOTSTART .................................127
KRAFTSTOFFSPERRSYSTEM......................128
TCT-GETRIEBE - ZÜNDSCHLÜSSEL ABZIEHEN ...........129
ABSCHLEPPEN DES FAHRZEUGES..................131

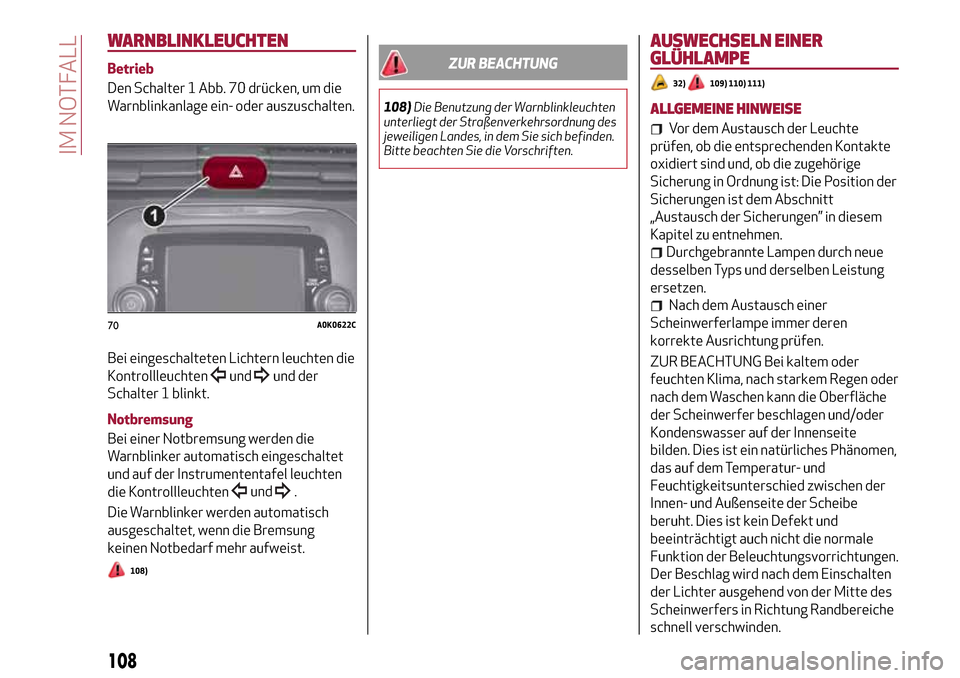

WARNBLINKLEUCHTEN
Betrieb
Den Schalter 1 Abb. 70 drücken, um die
Warnblinkanlage ein- oder auszuschalten.
Bei eingeschalteten Lichtern leuchten die
Kontrollleuchten
undund der
Schalter 1 blinkt.
Notbremsung
Bei einer Notbremsung werden die
Warnblinker automatisch eingeschaltet
und auf der Instrumententafel leuchten
die Kontrollleuchten
und.
Die Warnblinker werden automatisch
ausgeschaltet, wenn die Bremsung
keinen Notbedarf mehr aufweist.
108)
ZUR BEACHTUNG
108)Die Benutzung der Warnblinkleuchten
unterliegt der Straßenverkehrsordnung des
jeweiligen Landes, in dem Sie sich befinden.
Bitte beachten Sie die Vorschriften.
AUSWECHSELN EINER
GLÜHLAMPE
32)109) 110) 111)
ALLGEMEINE HINWEISE
Vor dem Austausch der Leuchte
prüfen, ob die entsprechenden Kontakte
oxidiert sind und, ob die zugehörige
Sicherung in Ordnung ist: Die Position der
Sicherungen ist dem Abschnitt
„Austausch der Sicherungen” in diesem
Kapitel zu entnehmen.
Durchgebrannte Lampen durch neue
desselben Typs und derselben Leistung
ersetzen.
Nach dem Austausch einer
Scheinwerferlampe immer deren
korrekte Ausrichtung prüfen.
ZUR BEACHTUNG Bei kaltem oder
feuchten Klima, nach starkem Regen oder
nach dem Waschen kann die Oberfläche
der Scheinwerfer beschlagen und/oder
Kondenswasser auf der Innenseite
bilden. Dies ist ein natürliches Phänomen,
das auf dem Temperatur- und
Feuchtigkeitsunterschied zwischen der
Innen- und Außenseite der Scheibe
beruht. Dies ist kein Defekt und
beeinträchtigt auch nicht die normale
Funktion der Beleuchtungsvorrichtungen.
Der Beschlag wird nach dem Einschalten
der Lichter ausgehend von der Mitte des
Scheinwerfers in Richtung Randbereiche
schnell verschwinden.
70A0K0622C
108
IM NOTFALL
