Alfa Romeo Giulietta 2017 Betriebsanleitung (in German)

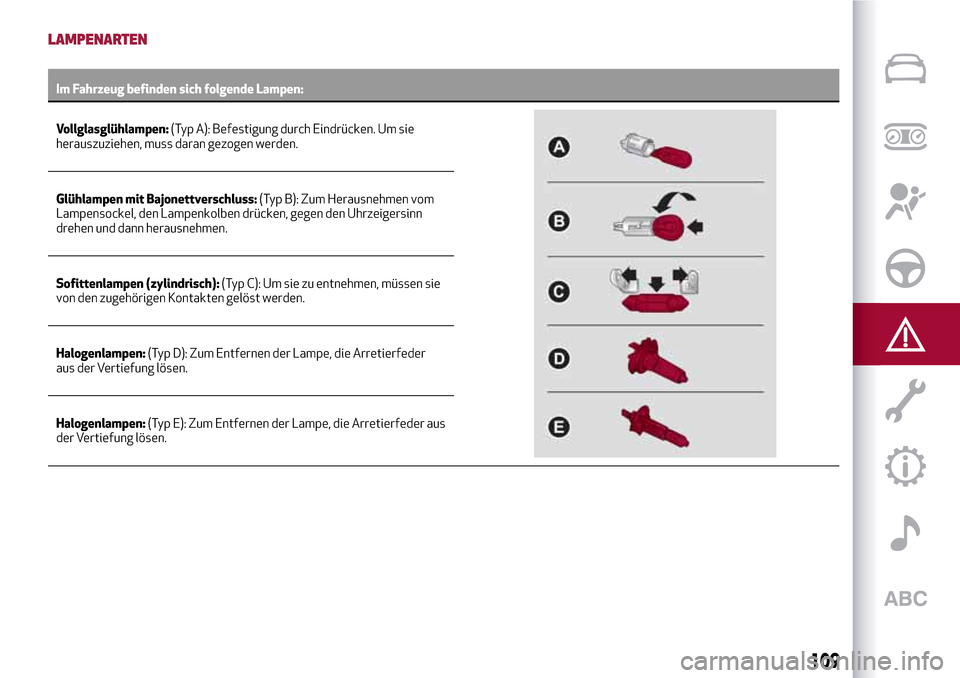

LAMPENARTEN
Im Fahrzeug befinden sich folgende Lampen:
Vollglasglühlampen:(Typ A): Befestigung durch Eindrücken. Um sie
herauszuziehen, muss daran gezogen werden.
Glühlampen mit Bajonettverschluss:(Typ B): Zum Herausnehmen vom
Lampensockel, den Lampenkolben drücken, gegen den Uhrzeigersinn
drehen und dann herausnehmen.
Sofittenlampen (zylindrisch):(Typ C): Um sie zu entnehmen, müssen sie
von den zugehörigen Kontakten gelöst werden.
Halogenlampen:(Typ D): Zum Entfernen der Lampe, die Arretierfeder
aus der Vertiefung lösen.
Halogenlampen:(Typ E): Zum Entfernen der Lampe, die Arretierfeder aus
der Vertiefung lösen.
109

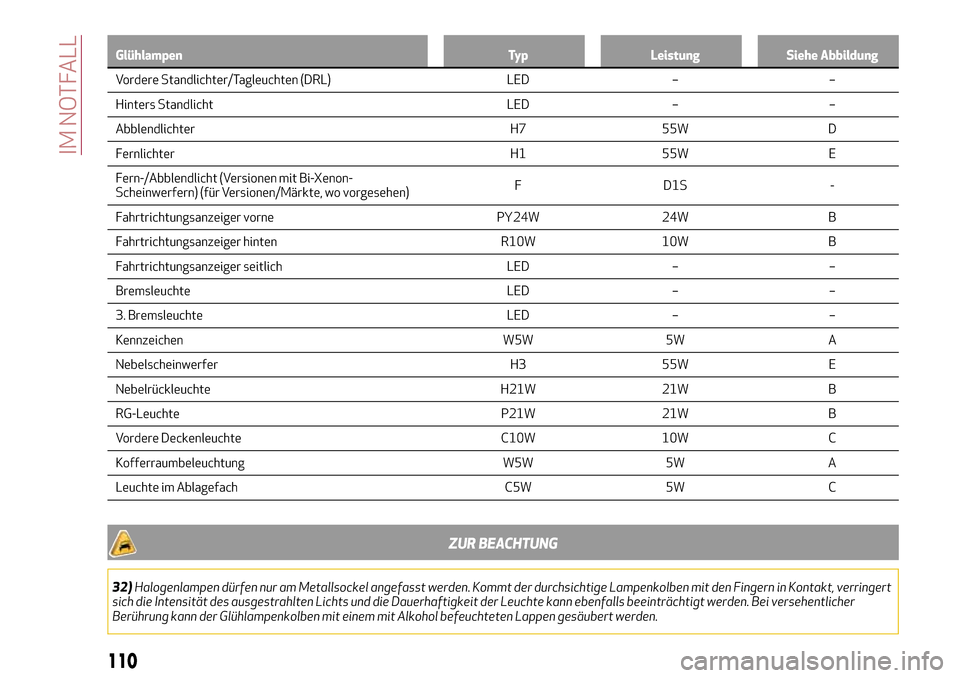

Glühlampen Typ Leistung Siehe Abbildung
Vordere Standlichter/Tagleuchten (DRL) LED – –
Hinters
Standlicht LED – –
Abblendlichter H7 55W D
Fernlichter H1 55W E
Fern-/Abblendlicht (Versionen mit Bi-Xenon-
Scheinwerfern) (für Versionen/Märkte, wo vorgesehen)F D1S -
Fahrtrichtungsanzeiger vorne PY24W 24W B
Fahrtrichtungsanzeiger hinten R10W 10W B
Fahrtrichtungsanzeiger seitlich LED – –
Bremsleuchte LED – –
3. Bremsleuchte LED – –
Kennzeichen W5W 5W A
Nebelscheinwerfer H3 55W E
Nebelrückleuchte H21W 21W B
RG-Leuchte P21W 21W B
Vordere Deckenleuchte C10W 10W C
Kofferraumbeleuchtung W5W 5W A
Leuchte im Ablagefach C5W 5W C
ZUR BEACHTUNG
32)Halogenlampen dürfen nur am Metallsockel angefasst werden. Kommt der durchsichtige Lampenkolben mit den Fingern in Kontakt, verringert
sich die Intensität des ausgestrahlten Lichts und die Dauerhaftigkeit der Leuchte kann ebenfalls beeinträchtigt werden. Bei versehentlicher
Berührung kann der Glühlampenkolben mit einem mit Alkohol befeuchteten Lappen gesäubert werden.
110
IM NOTFALL

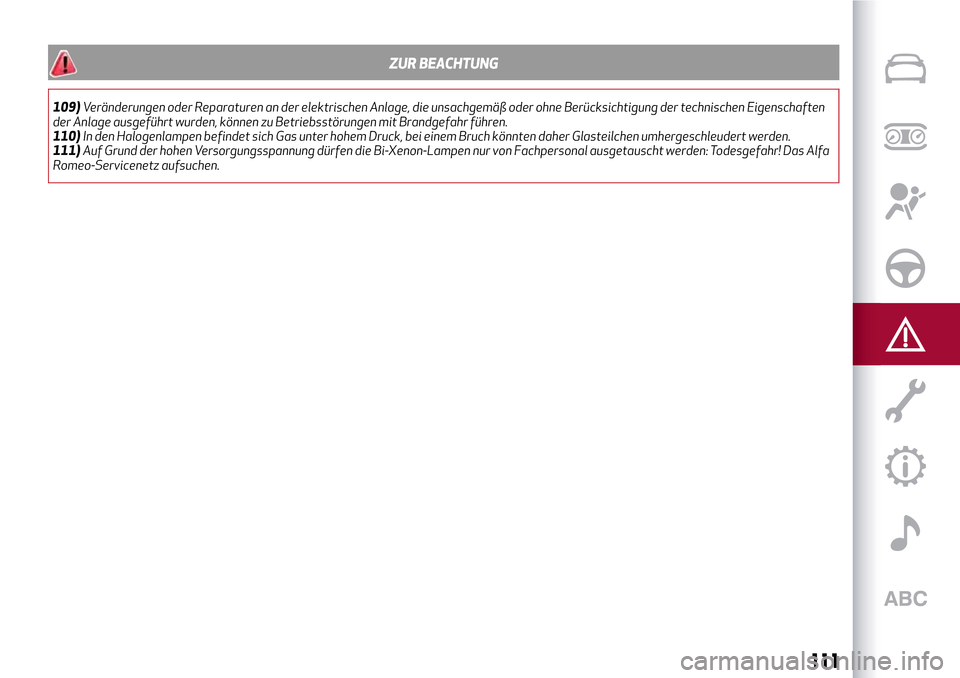

ZUR BEACHTUNG
109)Veränderungen oder Reparaturen an der elektrischen Anlage, die unsachgemäß oder ohne Berücksichtigung der technischen Eigenschaften
der Anlage ausgeführt wurden, können zu Betriebsstörungen mit Brandgefahr führen.
110)In den Halogenlampen befindet sich Gas unter hohem Druck, bei einem Bruch könnten daher Glasteilchen umhergeschleudert werden.
111)Auf Grund der hohen Versorgungsspannung dürfen die Bi-Xenon-Lampen nur von Fachpersonal ausgetauscht werden: Todesgefahr! Das Alfa
Romeo-Servicenetz aufsuchen.
111

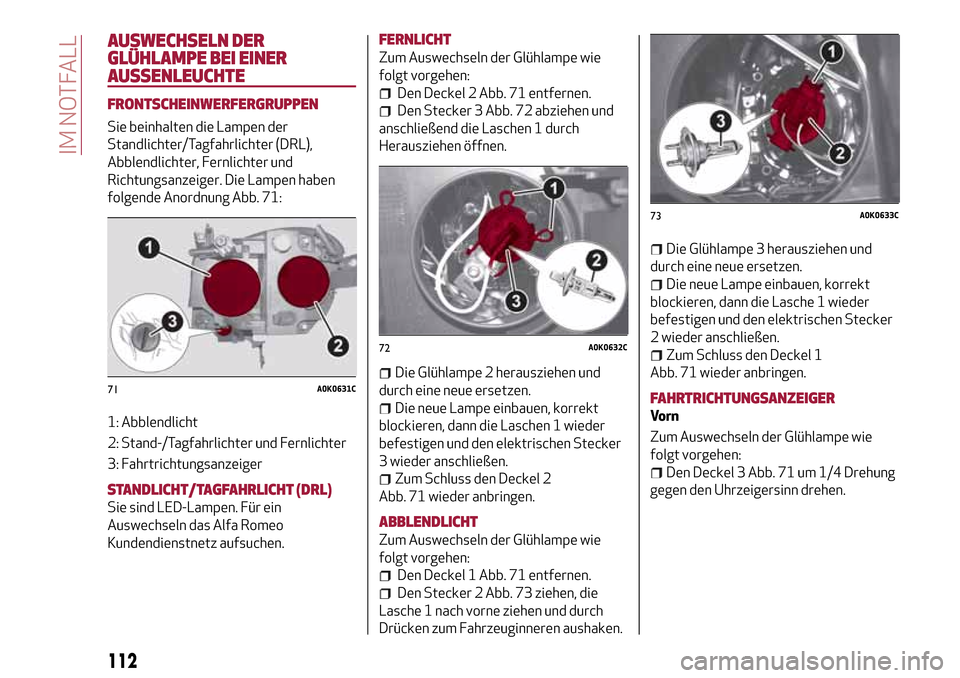

AUSWECHSELN DER
GLÜHLAMPE BEI EINER
AUSSENLEUCHTE
FRONTSCHEINWERFERGRUPPEN
Sie beinhalten die Lampen der
Standlichter/Tagfahrlichter (DRL),
Abblendlichter, Fernlichter und
Richtungsanzeiger. Die Lampen haben
folgende Anordnung Abb. 71:
1: Abblendlicht
2: Stand-/Tagfahrlichter und Fernlichter
3: Fahrtrichtungsanzeiger
STANDLICHT/TAGFAHRLICHT (DRL)
Sie sind LED-Lampen. Für ein
Auswechseln das Alfa Romeo
Kundendienstnetz aufsuchen.
FERNLICHT
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Den Deckel 2 Abb. 71 entfernen.
Den Stecker 3 Abb. 72 abziehen und
anschließend die Laschen 1 durch
Herausziehen öffnen.
Die Glühlampe 2 herausziehen und
durch eine neue ersetzen.
Die neue Lampe einbauen, korrekt
blockieren, dann die Laschen 1 wieder
befestigen und den elektrischen Stecker
3 wieder anschließen.
Zum Schluss den Deckel 2
Abb. 71 wieder anbringen.
ABBLENDLICHT
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Den Deckel 1 Abb. 71 entfernen.
Den Stecker 2 Abb. 73 ziehen, die
Lasche 1 nach vorne ziehen und durch
Drücken zum Fahrzeuginneren aushaken.
Die Glühlampe 3 herausziehen und
durch eine neue ersetzen.
Die neue Lampe einbauen, korrekt
blockieren, dann die Lasche 1 wieder
befestigen und den elektrischen Stecker
2 wieder anschließen.
Zum Schluss den Deckel 1
Abb. 71 wieder anbringen.
FAHRTRICHTUNGSANZEIGER
Vorn
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Den Deckel 3 Abb. 71 um 1/4 Drehung
gegen den Uhrzeigersinn drehen.
71A0K0631C
72A0K0632C
73A0K0633C
112
IM NOTFALL

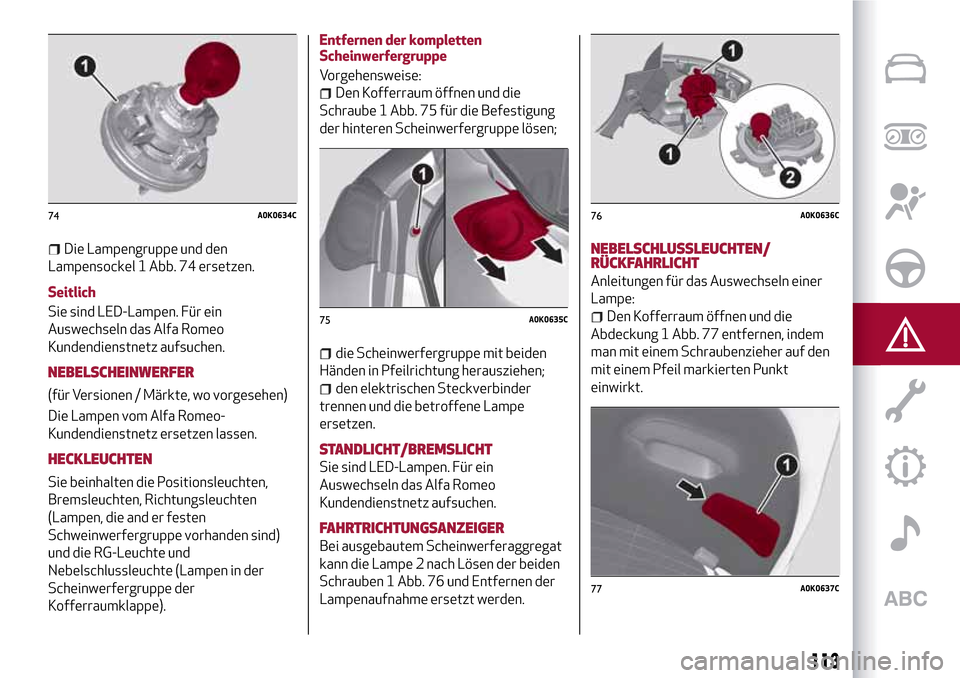

Die Lampengruppe und den
Lampensockel 1 Abb. 74 ersetzen.
Seitlich
Sie sind LED-Lampen. Für ein
Auswechseln das Alfa Romeo
Kundendienstnetz aufsuchen.
NEBELSCHEINWERFER
(für Versionen / Märkte, wo vorgesehen)
Die Lampen vom Alfa Romeo-
Kundendienstnetz ersetzen lassen.
HECKLEUCHTEN
Sie beinhalten die Positionsleuchten,
Bremsleuchten, Richtungsleuchten
(Lampen, die and er festen
Schweinwerfergruppe vorhanden sind)
und die RG-Leuchte und
Nebelschlussleuchte (Lampen in der
Scheinwerfergruppe der
Kofferraumklappe).Entfernen der kompletten
Scheinwerfergruppe
Vorgehensweise:
Den Kofferraum öffnen und die
Schraube 1 Abb. 75 für die Befestigung
der hinteren Scheinwerfergruppe lösen;
die Scheinwerfergruppe mit beiden
Händen in Pfeilrichtung herausziehen;
den elektrischen Steckverbinder
trennen und die betroffene Lampe
ersetzen.
STANDLICHT/BREMSLICHT
Sie sind LED-Lampen. Für ein
Auswechseln das Alfa Romeo
Kundendienstnetz aufsuchen.
FAHRTRICHTUNGSANZEIGER
Bei ausgebautem Scheinwerferaggregat
kann die Lampe 2 nach Lösen der beiden
Schrauben 1 Abb. 76 und Entfernen der
Lampenaufnahme ersetzt werden.
NEBELSCHLUSSLEUCHTEN/
RÜCKFAHRLICHT
Anleitungen für das Auswechseln einer
Lampe:
Den Kofferraum öffnen und die
Abdeckung 1 Abb. 77 entfernen, indem
man mit einem Schraubenzieher auf den
mit einem Pfeil markierten Punkt
einwirkt.
74A0K0634C
75A0K0635C
76A0K0636C
77A0K0637C
113

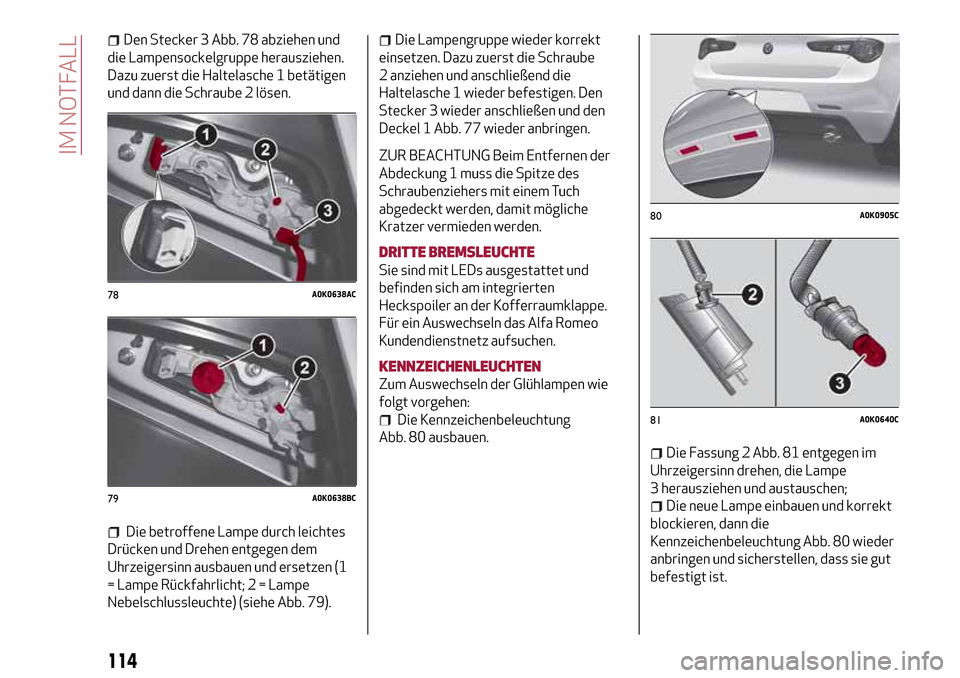

Den Stecker 3 Abb. 78 abziehen und
die Lampensockelgruppe herausziehen.
Dazu zuerst die Haltelasche 1 betätigen
und dann die Schraube 2 lösen.
Die betroffene Lampe durch leichtes
Drücken und Drehen entgegen dem
Uhrzeigersinn ausbauen und ersetzen (1
= Lampe Rückfahrlicht; 2 = Lampe
Nebelschlussleuchte) (siehe Abb. 79).
Die Lampengruppe wieder korrekt
einsetzen. Dazu zuerst die Schraube
2 anziehen und anschließend die
Haltelasche 1 wieder befestigen. Den
Stecker 3 wieder anschließen und den
Deckel 1 Abb. 77 wieder anbringen.
ZUR BEACHTUNG Beim Entfernen der
Abdeckung 1 muss die Spitze des
Schraubenziehers mit einem Tuch
abgedeckt werden, damit mögliche
Kratzer vermieden werden.
DRITTE BREMSLEUCHTE
Sie sind mit LEDs ausgestattet und
befinden sich am integrierten
Heckspoiler an der Kofferraumklappe.
Für ein Auswechseln das Alfa Romeo
Kundendienstnetz aufsuchen.
KENNZEICHENLEUCHTEN
Zum Auswechseln der Glühlampen wie
folgt vorgehen:
Die Kennzeichenbeleuchtung
Abb. 80 ausbauen.
Die Fassung 2 Abb. 81 entgegen im
Uhrzeigersinn drehen, die Lampe
3 herausziehen und austauschen;
Die neue Lampe einbauen und korrekt
blockieren, dann die
Kennzeichenbeleuchtung Abb. 80 wieder
anbringen und sicherstellen, dass sie gut
befestigt ist.
78A0K0638AC
79A0K0638BC
80A0K0905C
81A0K0640C
114
IM NOTFALL

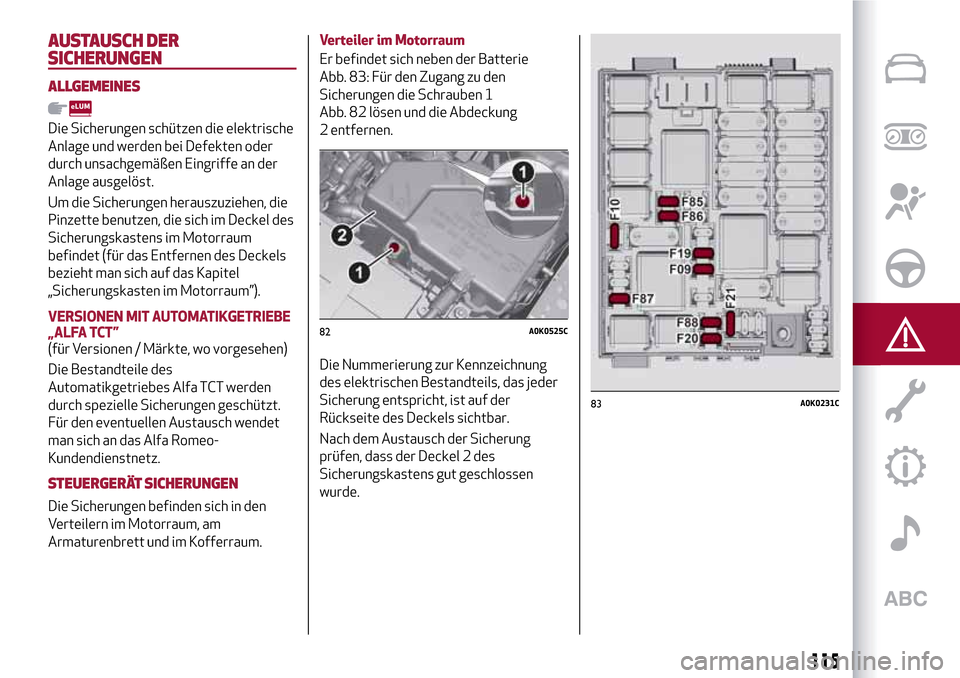

AUSTAUSCH DER
SICHERUNGEN
ALLGEMEINES
Die Sicherungen schützen die elektrische
Anlage und werden bei Defekten oder
durch unsachgemäßen Eingriffe an der
Anlage ausgelöst.
Um die Sicherungen herauszuziehen, die
Pinzette benutzen, die sich im Deckel des
Sicherungskastens im Motorraum
befindet (für das Entfernen des Deckels
bezieht man sich auf das Kapitel
„Sicherungskasten im Motorraum”).
VERSIONEN MIT AUTOMATIKGETRIEBE
„ALFA TCT”
(für Versionen / Märkte, wo vorgesehen)
Die Bestandteile des
Automatikgetriebes Alfa TCT werden
durch spezielle Sicherungen geschützt.
Für den eventuellen Austausch wendet
man sich an das Alfa Romeo-
Kundendienstnetz.
STEUERGERÄT SICHERUNGEN
Die Sicherungen befinden sich in den
Verteilern im Motorraum, am
Armaturenbrett und im Kofferraum.Verteiler im Motorraum
Er befindet sich neben der Batterie
Abb. 83: Für den Zugang zu den
Sicherungen die Schrauben 1
Abb. 82 lösen und die Abdeckung
2 entfernen.
Die Nummerierung zur Kennzeichnung
des elektrischen Bestandteils, das jeder
Sicherung entspricht, ist auf der
Rückseite des Deckels sichtbar.
Nach dem Austausch der Sicherung
prüfen, dass der Deckel 2 des
Sicherungskastens gut geschlossen
wurde.
82A0K0525C
83A0K0231C
115

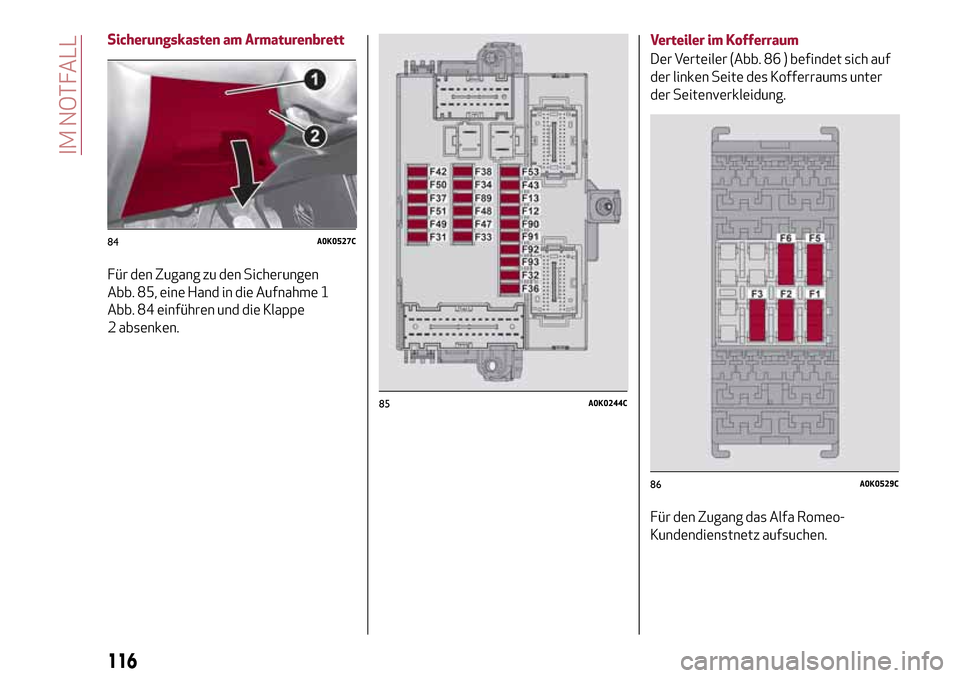

Sicherungskasten am Armaturenbrett
Für den Zugang zu den Sicherungen
Abb. 85, eine Hand in die Aufnahme 1
Abb. 84 einführen und die Klappe
2 absenken.Verteiler im Kofferraum
Der Verteiler (Abb. 86 ) befindet sich auf
der linken Seite des Kofferraums unter
der Seitenverkleidung.
Für den Zugang das Alfa Romeo-
Kundendienstnetz aufsuchen.
84A0K0527C
85A0K0244C
86A0K0529C
116
IM NOTFALL

Verteiler am ArmaturenbrettAbb. 85
GESCHÜTZTE VORRICHTUNG SICHERUNG AMPERE
rechtes FernlichtF91
7,5
Linkes FernlichtF90 7,5
Rechtes Abblendlicht (Versionen mit Halogenlampen) F12 7,5
Linkes Abblendlicht (Versionen mit Halogenlampen) F13 7,5
Rechtes Abblendlicht (Versionen mit Bi-Xenon-Lampen) F12 15
Linkes Abblendlicht (Versionen mit Bi-Xenon-Lampen) F13 15
Nebelscheinwerfer rechtsF93 7,5
Nebelscheinwerfer linksF92 7,5
Deckenleuchte im Kofferraum/Make-Up-Leuchte/Ablagefachleuchte/Vordere und hintere
InnenleuchteF32 10
Unterschiedliche DiensteF31 5
Hinterer Scheibenheber (links) F33 20
Hinterer Scheibenheber (rechts) F34 20
+30F36 10
Unterschiedliche DiensteF37 7,5
ZentralverriegelungF38 20
Stromversorgung Body Computer F42 5
Zweirichtungspumpe der Scheibenwaschanlage F43 20
Fensterheber vorne (Fahrerseite) F47 20
Fensterheber vorne (Beifahrerseite) F48 20
Unterschiedliche DiensteF49 5
117

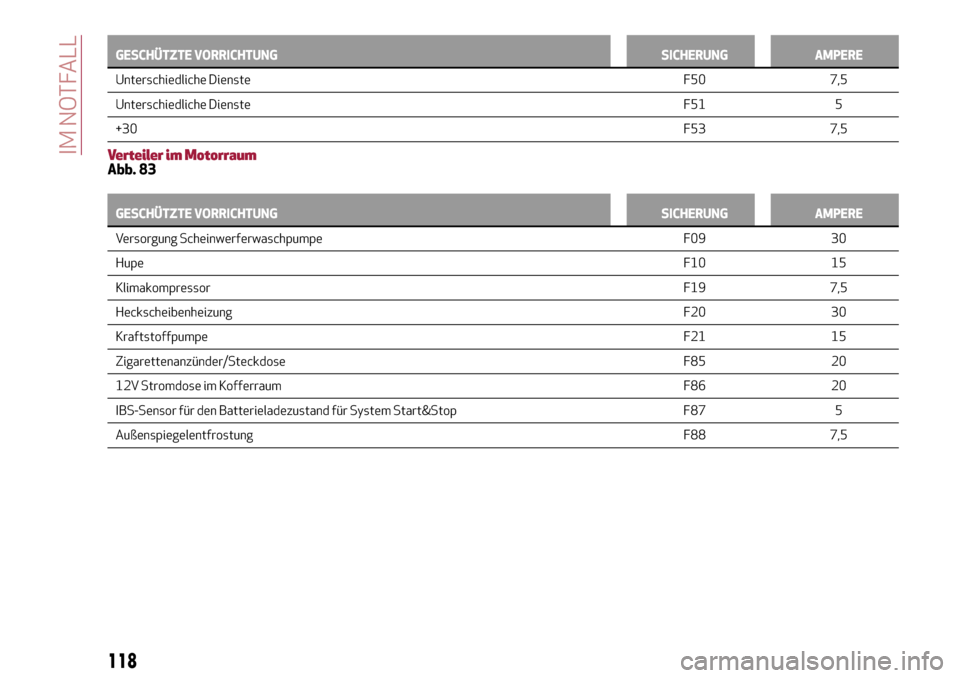

GESCHÜTZTE VORRICHTUNG SICHERUNG AMPERE
Unterschiedliche DiensteF50
7,5
Unterschiedliche DiensteF51 5
+30F53 7,5
Verteiler im MotorraumAbb. 83
GESCHÜTZTE VORRICHTUNG SICHERUNG AMPERE
Versorgung Scheinwerferwaschpumpe F09 30
HupeF10
15
KlimakompressorF19 7,5
HeckscheibenheizungF20 30
KraftstoffpumpeF21 15
Zigarettenanzünder/Steckdose F85 20
12V Stromdose im Kofferraum F86 20
IBS-Sensor für den Batterieladezustand für System Start&Stop F87 5
AußenspiegelentfrostungF88 7,5
118
IM NOTFALL
