Alfa Romeo Giulietta 2017 Betriebsanleitung (in German)

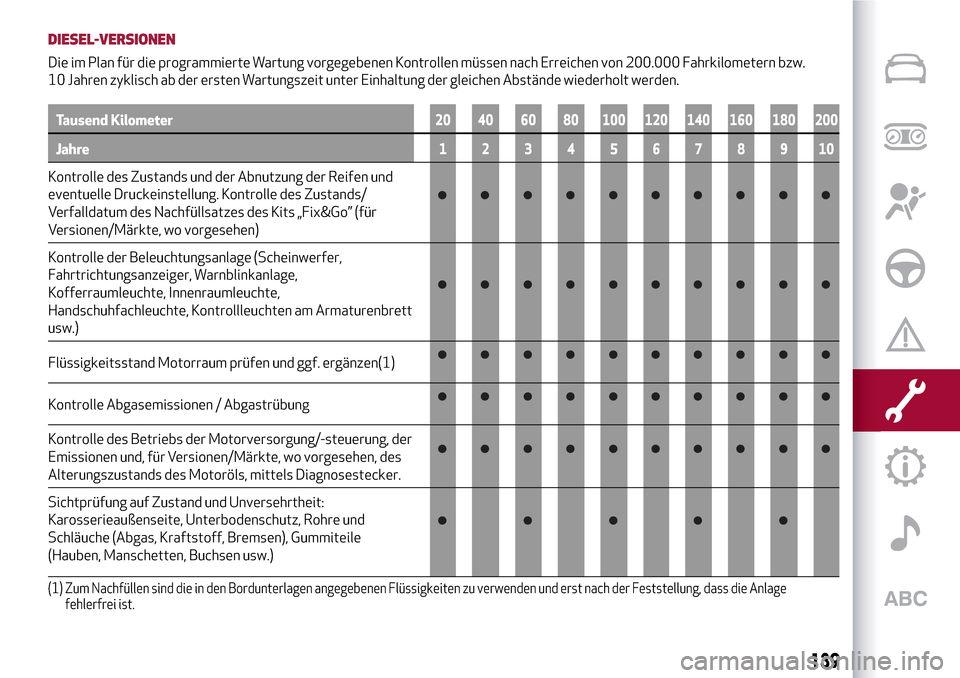

DIESEL-VERSIONEN
Die im Plan für die programmierte Wartung vorgegebenen Kontrollen müssen nach Erreichen von 200.000 Fahrkilometern bzw.
10 Jahren zyklisch ab der ersten Wartungszeit unter Einhaltung der gleichen Abstände wiederholt werden.
Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung. Kontrolle des Zustands/
Verfalldatum des Nachfüllsatzes des Kits „Fix&Go” (für
Versionen/Märkte, wo vorgesehen)
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte, Kontrollleuchten am Armaturenbrett
usw.)
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen(1)
Kontrolle Abgasemissionen / Abgastrübung
Kontrolle des Betriebs der Motorversorgung/-steuerung, der
Emissionen und, für Versionen/Märkte, wo vorgesehen, des
Alterungszustands des Motoröls, mittels Diagnosestecker.
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Feststellung, dass die Anlage
fehlerfrei ist.
139

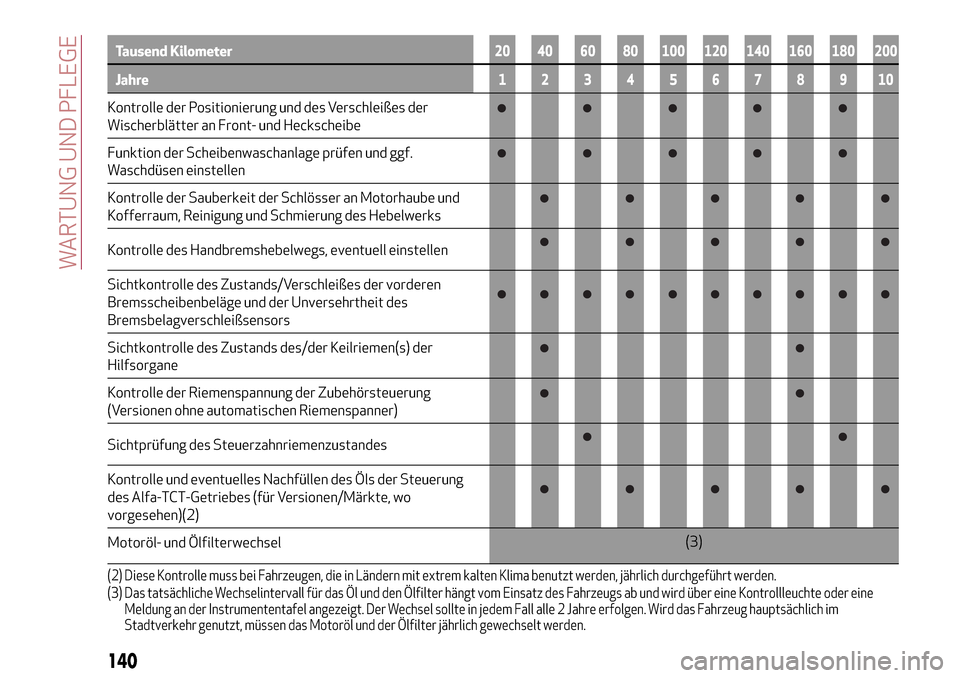

Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle der Positionierung und des Verschleißes der
Wischerblätter an Front- und Heckscheibe
Funktion der Scheibenwaschanlage prüfen und ggf.
Waschdüsen einstellen
Kontrolle der Sauberkeit der Schlösser an Motorhaube und
Kofferraum, Reinigung und Schmierung des Hebelwerks
Kontrolle des Handbremshebelwegs, eventuell einstellen
Sichtkontrolle des Zustands/Verschleißes der vorderen
Bremsscheibenbeläge und der Unversehrtheit des
Bremsbelagverschleißsensors
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Hilfsorgane
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)
Sichtprüfung des Steuerzahnriemenzustandes
Kontrolle und eventuelles Nachfüllen des Öls der Steuerung
des Alfa-TCT-Getriebes (für Versionen/Märkte, wo
vorgesehen)(2)
Motoröl- und Ölfilterwechsel(3)
(2) Diese Kontrolle muss bei Fahrzeugen, die in Ländern mit extrem kalten Klima benutzt werden, jährlich durchgeführt werden.
(3) Das tatsächliche Wechselintervall für das Öl und den Ölfilter hängt vom Einsatz des Fahrzeugs ab und wird über eine Kontrollleuchte oder eine
Meldung an der Instrumententafel angezeigt. Der Wechsel sollte in jedem Fall alle 2 Jahre erfolgen. Wird das Fahrzeug hauptsächlich im
Stadtverkehr genutzt, müssen das Motoröl und der Ölfilter jährlich gewechselt werden.
140
WARTUNG UND PFLEGE

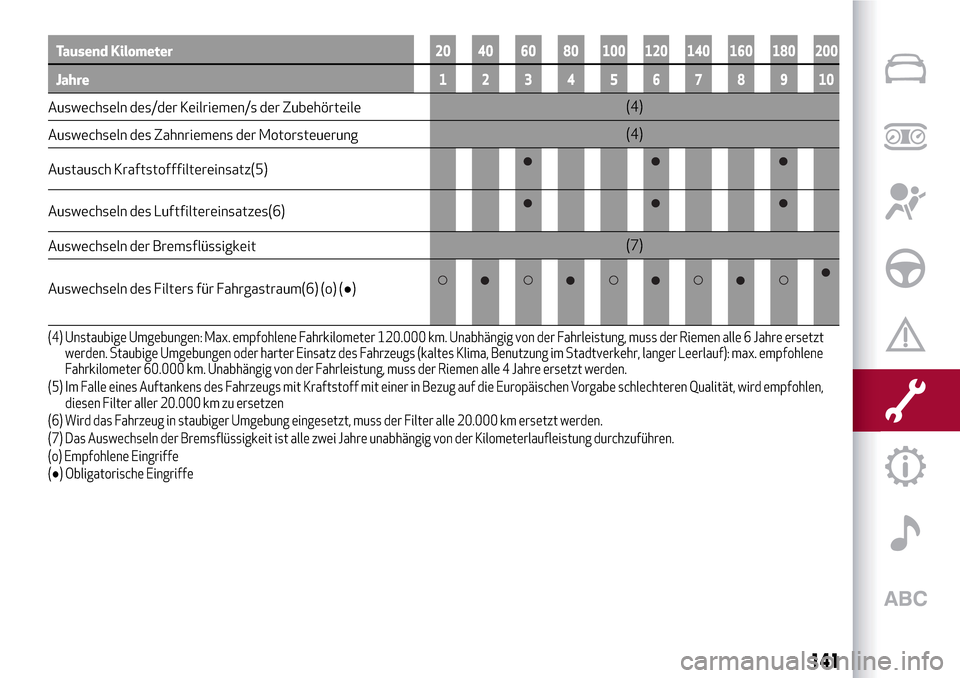

Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Auswechseln des/der Keilriemen/s der Zubehörteile(4)
Auswechseln des Zahnriemens der Motorsteuerung(4)
Austausch Kraftstofffiltereinsatz(5)
Auswechseln des Luftfiltereinsatzes(6)
Auswechseln der Bremsflüssigkeit(7)
Auswechseln des Filters für Fahrgastraum(6) (o) (●)
(4) Unstaubige Umgebungen: Max. empfohlene Fahrkilometer 120.000 km. Unabhängig von der Fahrleistung, muss der Riemen alle 6 Jahre ersetzt
werden. Staubige Umgebungen oder harter Einsatz des Fahrzeugs (kaltes Klima, Benutzung im Stadtverkehr, langer Leerlauf): max. empfohlene
Fahrkilometer 60.000 km. Unabhängig von der Fahrleistung, muss der Riemen alle 4 Jahre ersetzt werden.
(5) Im Falle eines Auftankens des Fahrzeugs mit Kraftstoff mit einer in Bezug auf die Europäischen Vorgabe schlechteren Qualität, wird empfohlen,
diesen Filter aller 20.000 km zu ersetzen
(6) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 20.000 km ersetzt werden.
(7) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
(o) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
141

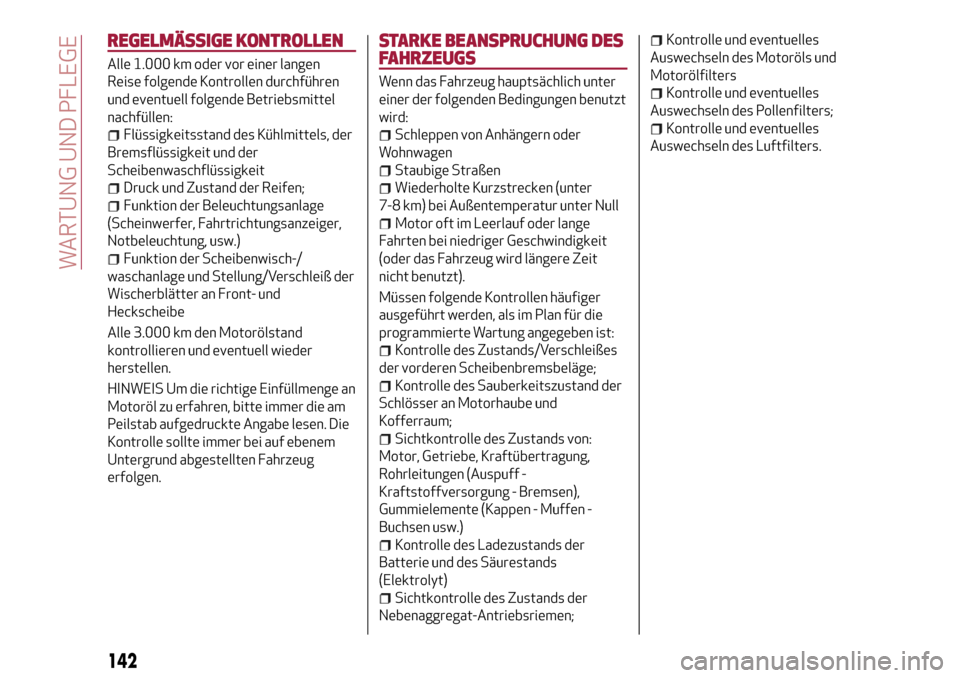

REGELMÄSSIGE KONTROLLEN
Alle 1.000 km oder vor einer langen
Reise folgende Kontrollen durchführen
und eventuell folgende Betriebsmittel
nachfüllen:
Flüssigkeitsstand des Kühlmittels, der
Bremsflüssigkeit und der
Scheibenwaschflüssigkeit
Druck und Zustand der Reifen;
Funktion der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger,
Notbeleuchtung, usw.)
Funktion der Scheibenwisch-/
waschanlage und Stellung/Verschleiß der
Wischerblätter an Front- und
Heckscheibe
Alle 3.000 km den Motorölstand
kontrollieren und eventuell wieder
herstellen.
HINWEIS Um die richtige Einfüllmenge an
Motoröl zu erfahren, bitte immer die am
Peilstab aufgedruckte Angabe lesen. Die
Kontrolle sollte immer bei auf ebenem
Untergrund abgestellten Fahrzeug
erfolgen.
STARKE BEANSPRUCHUNG DES
FAHRZEUGS
Wenn das Fahrzeug hauptsächlich unter
einer der folgenden Bedingungen benutzt
wird:
Schleppen von Anhängern oder
Wohnwagen
Staubige Straßen
Wiederholte Kurzstrecken (unter
7-8 km) bei Außentemperatur unter Null
Motor oft im Leerlauf oder lange
Fahrten bei niedriger Geschwindigkeit
(oder das Fahrzeug wird längere Zeit
nicht benutzt).
Müssen folgende Kontrollen häufiger
ausgeführt werden, als im Plan für die
programmierte Wartung angegeben ist:
Kontrolle des Zustands/Verschleißes
der vorderen Scheibenbremsbeläge;
Kontrolle des Sauberkeitszustand der
Schlösser an Motorhaube und
Kofferraum;
Sichtkontrolle des Zustands von:
Motor, Getriebe, Kraftübertragung,
Rohrleitungen (Auspuff -
Kraftstoffversorgung - Bremsen),
Gummielemente (Kappen - Muffen -
Buchsen usw.)
Kontrolle des Ladezustands der
Batterie und des Säurestands
(Elektrolyt)
Sichtkontrolle des Zustands der
Nebenaggregat-Antriebsriemen;
Kontrolle und eventuelles
Auswechseln des Motoröls und
Motorölfilters
Kontrolle und eventuelles
Auswechseln des Pollenfilters;
Kontrolle und eventuelles
Auswechseln des Luftfilters.
142
WARTUNG UND PFLEGE

KONTROLLE DER FÜLLSTÄNDE
41)
131) 132)

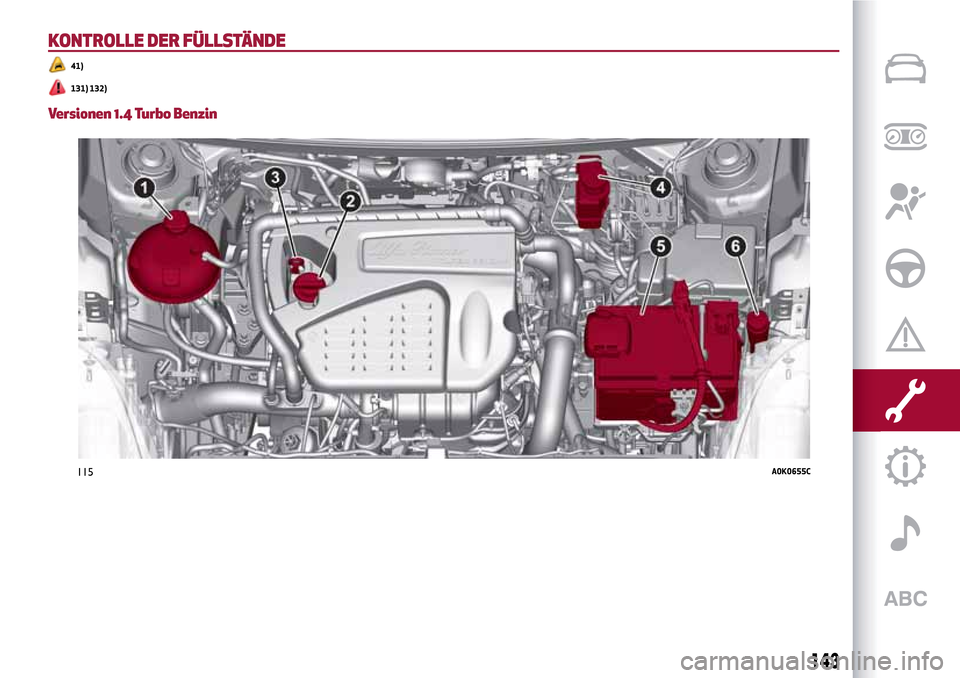

Versionen 1.4 Turbo Benzin
115A0K0655C
143

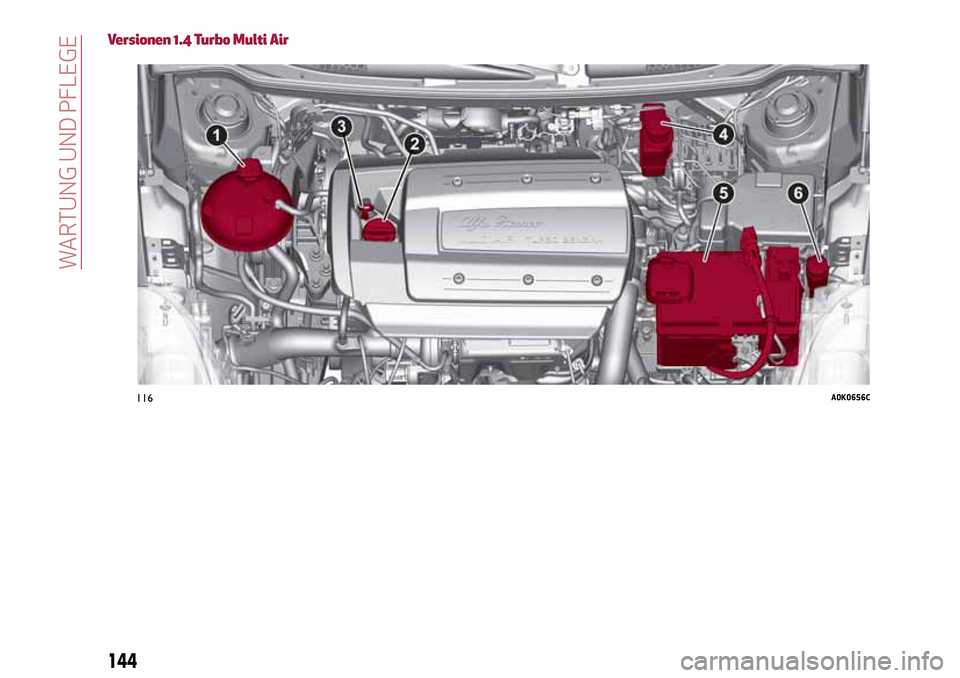

Versionen 1.4 Turbo Multi Air
116A0K0656C
144
WARTUNG UND PFLEGE

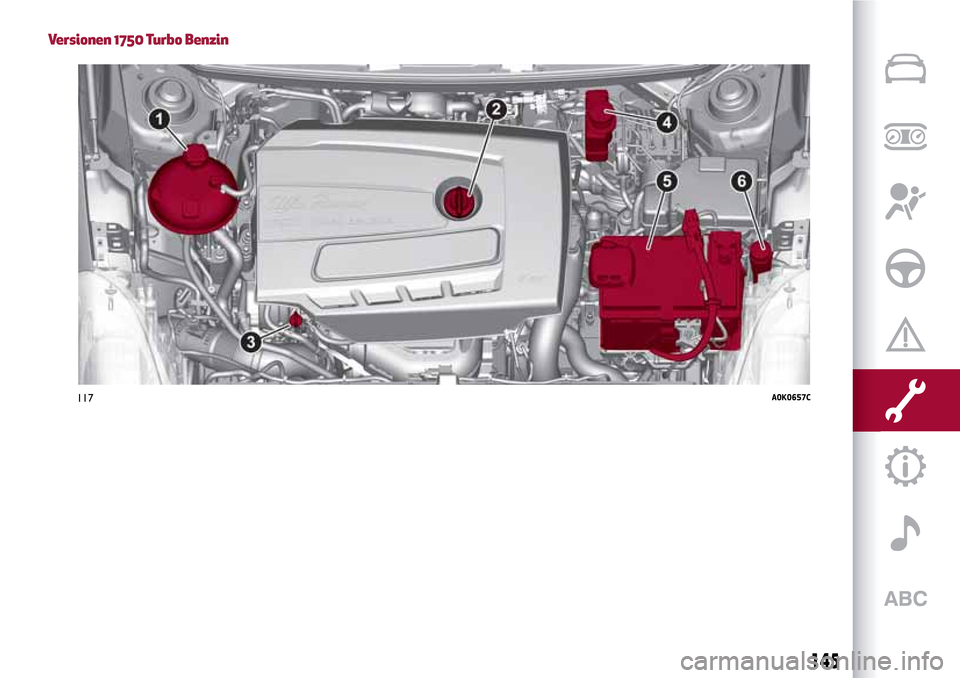

Versionen 1750 Turbo Benzin
117A0K0657C
145

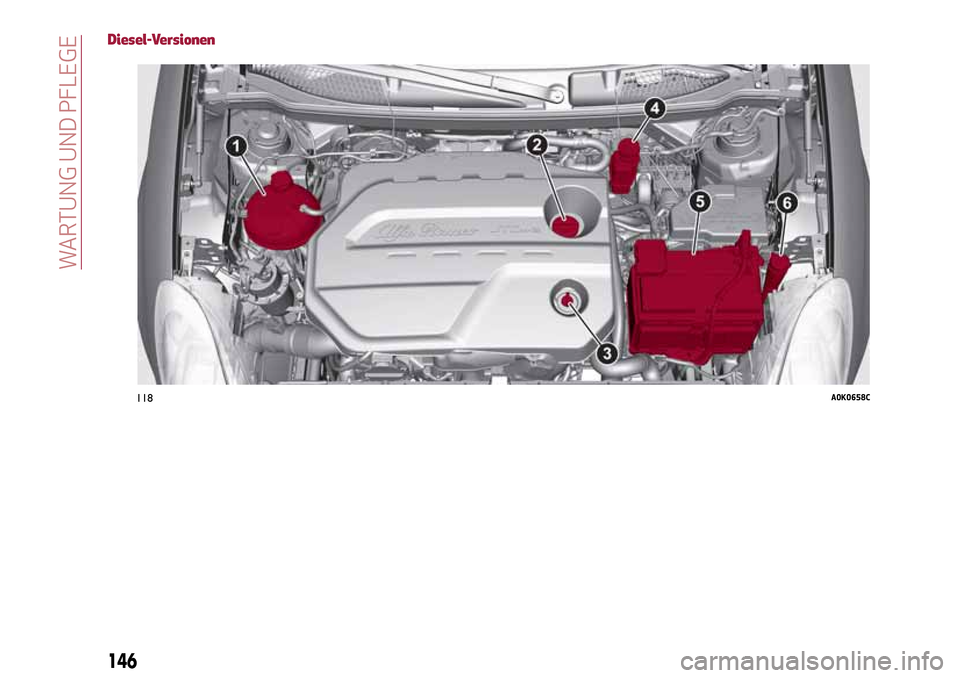

Diesel-Versionen
118A0K0658C
146
WARTUNG UND PFLEGE

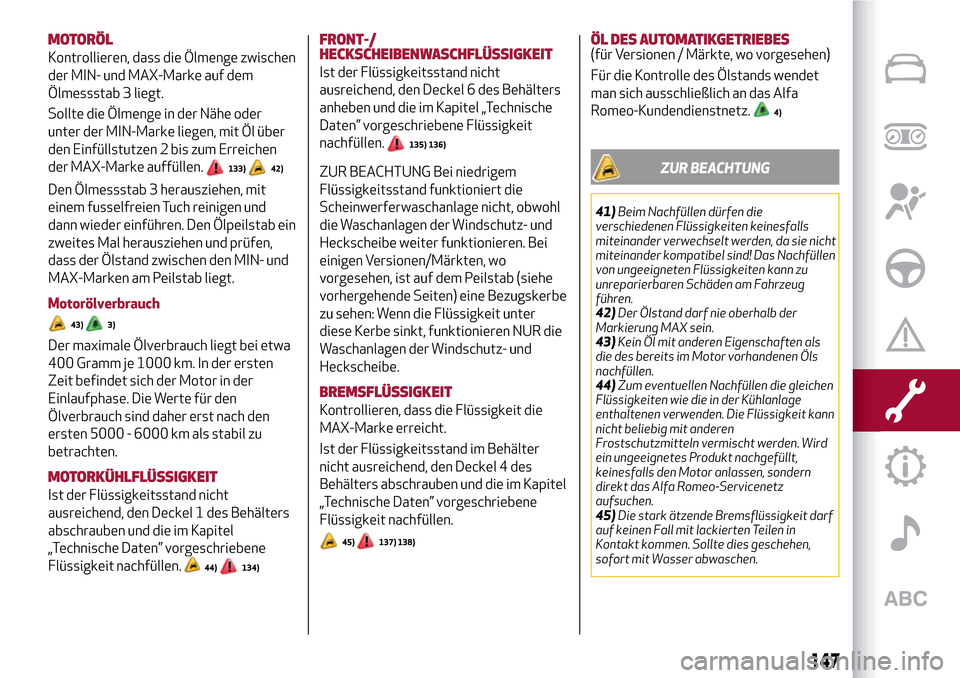

MOTORÖL
Kontrollieren, dass die Ölmenge zwischen
der MIN- und MAX-Marke auf dem
Ölmessstab 3 liegt.
Sollte die Ölmenge in der Nähe oder
unter der MIN-Marke liegen, mit Öl über
den Einfüllstutzen 2 bis zum Erreichen
der MAX-Marke auffüllen.
133)42)
Den Ölmessstab 3 herausziehen, mit
einem fusselfreien Tuch reinigen und
dann wieder einführen. Den Ölpeilstab ein
zweites Mal herausziehen und prüfen,
dass der Ölstand zwischen den MIN- und
MAX-Marken am Peilstab liegt.
Motorölverbrauch
43)3)
Der maximale Ölverbrauch liegt bei etwa
400 Gramm je 1000 km. In der ersten
Zeit befindet sich der Motor in der
Einlaufphase. Die Werte für den
Ölverbrauch sind daher erst nach den
ersten 5000 - 6000 km als stabil zu
betrachten.
MOTORKÜHLFLÜSSIGKEIT
Ist der Flüssigkeitsstand nicht
ausreichend, den Deckel 1 des Behälters
abschrauben und die im Kapitel
„Technische Daten” vorgeschriebene
Flüssigkeit nachfüllen.
44)134)
FRONT-/
HECKSCHEIBENWASCHFLÜSSIGKEIT
Ist der Flüssigkeitsstand nicht
ausreichend, den Deckel 6 des Behälters
anheben und die im Kapitel „Technische
Daten” vorgeschriebene Flüssigkeit
nachfüllen.
135) 136)
ZUR BEACHTUNG Bei niedrigem
Flüssigkeitsstand funktioniert die
Scheinwerferwaschanlage nicht, obwohl
die Waschanlagen der Windschutz- und
Heckscheibe weiter funktionieren. Bei
einigen Versionen/Märkten, wo
vorgesehen, ist auf dem Peilstab (siehe
vorhergehende Seiten) eine Bezugskerbe
zu sehen: Wenn die Flüssigkeit unter
diese Kerbe sinkt, funktionieren NUR die
Waschanlagen der Windschutz- und
Heckscheibe.
BREMSFLÜSSIGKEIT
Kontrollieren, dass die Flüssigkeit die
MAX-Marke erreicht.
Ist der Flüssigkeitsstand im Behälter
nicht ausreichend, den Deckel 4 des
Behälters abschrauben und die im Kapitel
„Technische Daten” vorgeschriebene
Flüssigkeit nachfüllen.
45)137) 138)
ÖL DES AUTOMATIKGETRIEBES(für Versionen / Märkte, wo vorgesehen)
Für die Kontrolle des Ölstands wendet
man sich ausschließlich an das Alfa
Romeo-Kundendienstnetz.
4)
ZUR BEACHTUNG
41)Beim Nachfüllen dürfen die
verschiedenen Flüssigkeiten keinesfalls
miteinander verwechselt werden, da sie nicht
miteinander kompatibel sind! Das Nachfüllen
von ungeeigneten Flüssigkeiten kann zu
unreparierbaren Schäden am Fahrzeug
führen.
42)Der Ölstand darf nie oberhalb der
Markierung MAX sein.
43)Kein Öl mit anderen Eigenschaften als
die des bereits im Motor vorhandenen Öls
nachfüllen.
44)Zum eventuellen Nachfüllen die gleichen
Flüssigkeiten wie die in der Kühlanlage
enthaltenen verwenden. Die Flüssigkeit kann
nicht beliebig mit anderen
Frostschutzmitteln vermischt werden. Wird
ein ungeeignetes Produkt nachgefüllt,
keinesfalls den Motor anlassen, sondern
direkt das Alfa Romeo-Servicenetz
aufsuchen.
45)Die stark ätzende Bremsflüssigkeit darf
auf keinen Fall mit lackierten Teilen in
Kontakt kommen. Sollte dies geschehen,
sofort mit Wasser abwaschen.
147

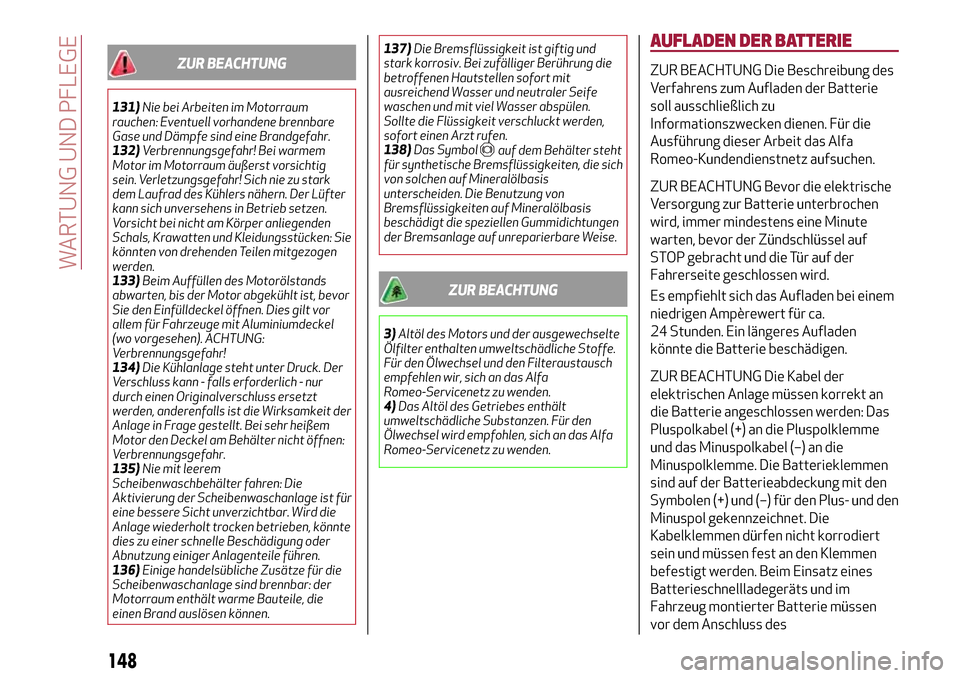

ZUR BEACHTUNG
131)Nie bei Arbeiten im Motorraum
rauchen: Eventuell vorhandene brennbare
Gase und Dämpfe sind eine Brandgefahr.
132)Verbrennungsgefahr! Bei warmem
Motor im Motorraum äußerst vorsichtig
sein. Verletzungsgefahr! Sich nie zu stark
dem Laufrad des Kühlers nähern. Der Lüfter
kann sich unversehens in Betrieb setzen.
Vorsicht bei nicht am Körper anliegenden
Schals, Krawatten und Kleidungsstücken: Sie
könnten von drehenden Teilen mitgezogen
werden.
133)Beim Auffüllen des Motorölstands
abwarten, bis der Motor abgekühlt ist, bevor
Sie den Einfülldeckel öffnen. Dies gilt vor
allem für Fahrzeuge mit Aluminiumdeckel
(wo vorgesehen). ACHTUNG:
Verbrennungsgefahr!
134)Die Kühlanlage steht unter Druck. Der
Verschluss kann - falls erforderlich - nur
durch einen Originalverschluss ersetzt
werden, anderenfalls ist die Wirksamkeit der
Anlage in Frage gestellt. Bei sehr heißem
Motor den Deckel am Behälter nicht öffnen:
Verbrennungsgefahr.
135)Nie mit leerem
Scheibenwaschbehälter fahren: Die
Aktivierung der Scheibenwaschanlage ist für
eine bessere Sicht unverzichtbar. Wird die
Anlage wiederholt trocken betrieben, könnte
dies zu einer schnelle Beschädigung oder
Abnutzung einiger Anlagenteile führen.
136)Einige handelsübliche Zusätze für die
Scheibenwaschanlage sind brennbar: der
Motorraum enthält warme Bauteile, die
einen Brand auslösen können.137)Die Bremsflüssigkeit ist giftig und
stark korrosiv. Bei zufälliger Berührung die
betroffenen Hautstellen sofort mit
ausreichend Wasser und neutraler Seife
waschen und mit viel Wasser abspülen.
Sollte die Flüssigkeit verschluckt werden,
sofort einen Arzt rufen.
138)Das Symbol
auf dem Behälter steht
für synthetische Bremsflüssigkeiten, die sich
von solchen auf Mineralölbasis
unterscheiden. Die Benutzung von
Bremsflüssigkeiten auf Mineralölbasis
beschädigt die speziellen Gummidichtungen
der Bremsanlage auf unreparierbare Weise.
ZUR BEACHTUNG
3)Altöl des Motors und der ausgewechselte
Ölfilter enthalten umweltschädliche Stoffe.
Für den Ölwechsel und den Filteraustausch
empfehlen wir, sich an das Alfa
Romeo-Servicenetz zu wenden.
4)Das Altöl des Getriebes enthält
umweltschädliche Substanzen. Für den
Ölwechsel wird empfohlen, sich an das Alfa
Romeo-Servicenetz zu wenden.
AUFLADEN DER BATTERIE
ZUR BEACHTUNG Die Beschreibung des
Verfahrens zum Aufladen der Batterie
soll ausschließlich zu
Informationszwecken dienen. Für die
Ausführung dieser Arbeit das Alfa
Romeo-Kundendienstnetz aufsuchen.
ZUR BEACHTUNG Bevor die elektrische
Versorgung zur Batterie unterbrochen
wird, immer mindestens eine Minute
warten, bevor der Zündschlüssel auf
STOP gebracht und die Tür auf der
Fahrerseite geschlossen wird.
Es empfiehlt sich das Aufladen bei einem
niedrigen Ampèrewert für ca.
24 Stunden. Ein längeres Aufladen
könnte die Batterie beschädigen.
ZUR BEACHTUNG Die Kabel der
elektrischen Anlage müssen korrekt an
die Batterie angeschlossen werden: Das
Pluspolkabel (+) an die Pluspolklemme
und das Minuspolkabel (–) an die
Minuspolklemme. Die Batterieklemmen
sind auf der Batterieabdeckung mit den
Symbolen (+) und (–) für den Plus- und den
Minuspol gekennzeichnet. Die
Kabelklemmen dürfen nicht korrodiert
sein und müssen fest an den Klemmen
befestigt werden. Beim Einsatz eines
Batterieschnellladegeräts und im
Fahrzeug montierter Batterie müssen
vor dem Anschluss des
148
WARTUNG UND PFLEGE
