Alfa Romeo Giulietta 2017 Betriebsanleitung (in German)

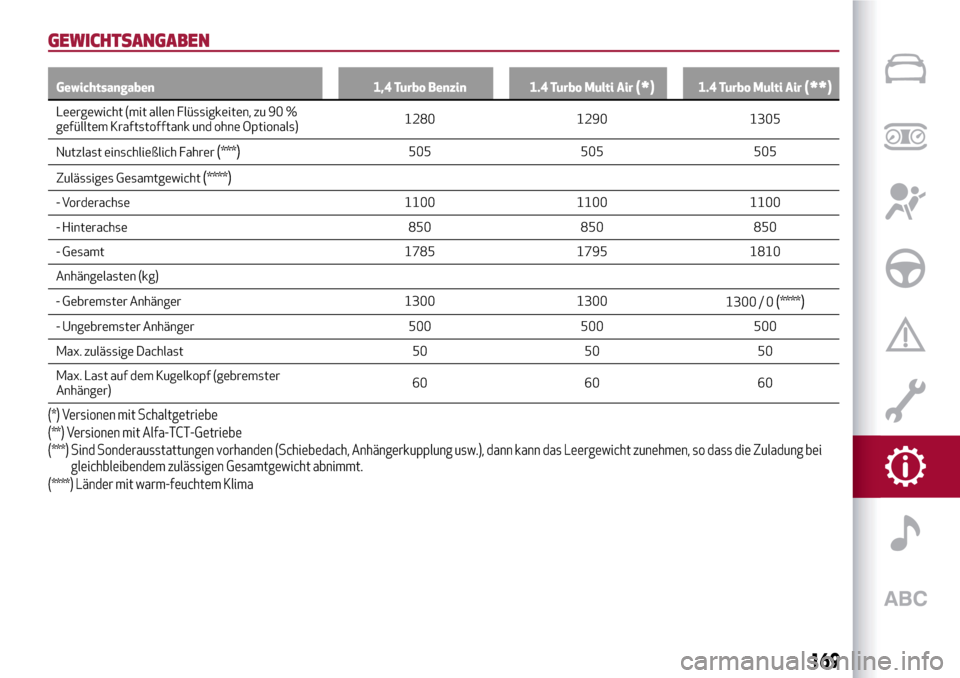

GEWICHTSANGABEN
Gewichtsangaben 1,4 Turbo Benzin 1.4 Turbo Multi Air(*)1.4 Turbo Multi Air(**)
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals)1280 1290 1305
Nutzlast einschließlich Fahrer
(***)505 505 505
Zulässiges Gesamtgewicht
(****)
- Vorderachse 1100 1100 1100
- Hinterachse 850 850 850
- Gesamt 1785 1795 1810
Anhängelasten (kg)
- Gebremster Anhänger 1300 1300
1300 / 0
(****)
- Ungebremster Anhänger 500 500 500
Max. zulässige Dachlast 50 50 50
Max. Last auf dem Kugelkopf (gebremster
Anhänger)60 60 60
(*) Versionen mit Schaltgetriebe
(**) Versionen mit Alfa-TCT-Getriebe
(***) Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass die Zuladung bei
gleichbleibendem zulässigen Gesamtgewicht abnimmt.
(****) Länder mit warm-feuchtem Klima
169

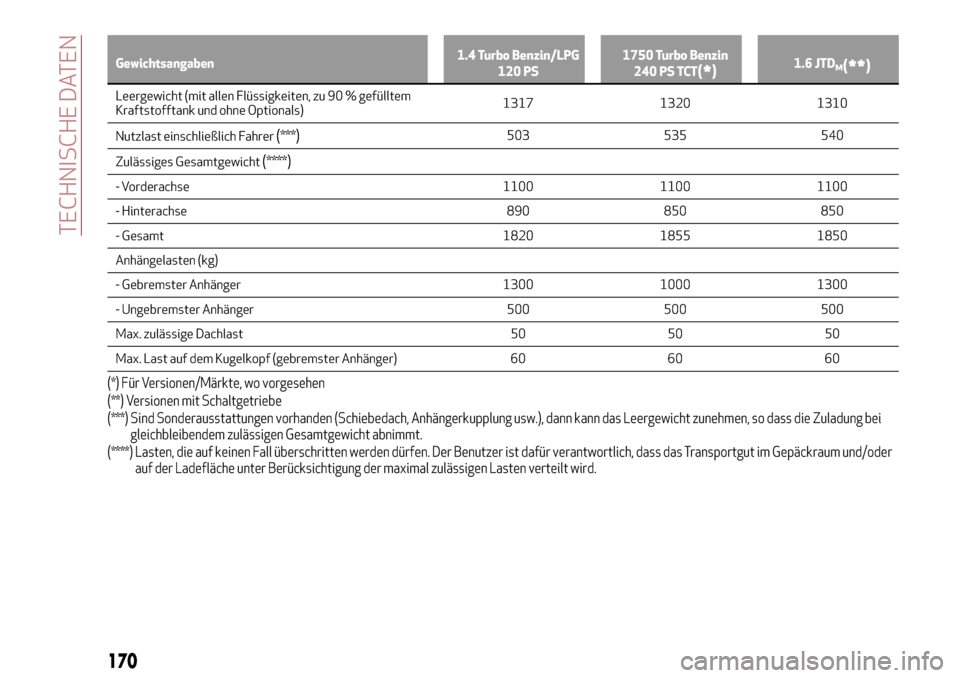

Gewichtsangaben1.4 Turbo Benzin/LPG
120 PS1750 Turbo Benzin
240 PS TCT(*)1.6 JTDM(**)
Leergewicht (mit allen Flüssigkeiten, zu 90 % gefülltem
Kraftstofftank und ohne Optionals)1317 1320 1310
Nutzlast einschließlich Fahrer
(***)503 535 540
Zulässiges Gesamtgewicht
(****)
- Vorderachse 1100 1100 1100
- Hinterachse 890 850 850
- Gesamt 1820 1855 1850
Anhängelasten (kg)
- Gebremster Anhänger 1300 1000 1300
- Ungebremster Anhänger 500 500 500
Max. zulässige Dachlast 50 50 50
Max. Last auf dem Kugelkopf (gebremster Anhänger) 60 60 60
(*) Für Versionen/Märkte, wo vorgesehen
(**) Versionen mit Schaltgetriebe
(***) Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass die Zuladung bei
gleichbleibendem zulässigen Gesamtgewicht abnimmt.
(****) Lasten, die auf keinen Fall überschritten werden dürfen. Der Benutzer ist dafür verantwortlich, dass das Transportgut im Gepäckraum und/oder
auf der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
170
TECHNISCHE DATEN

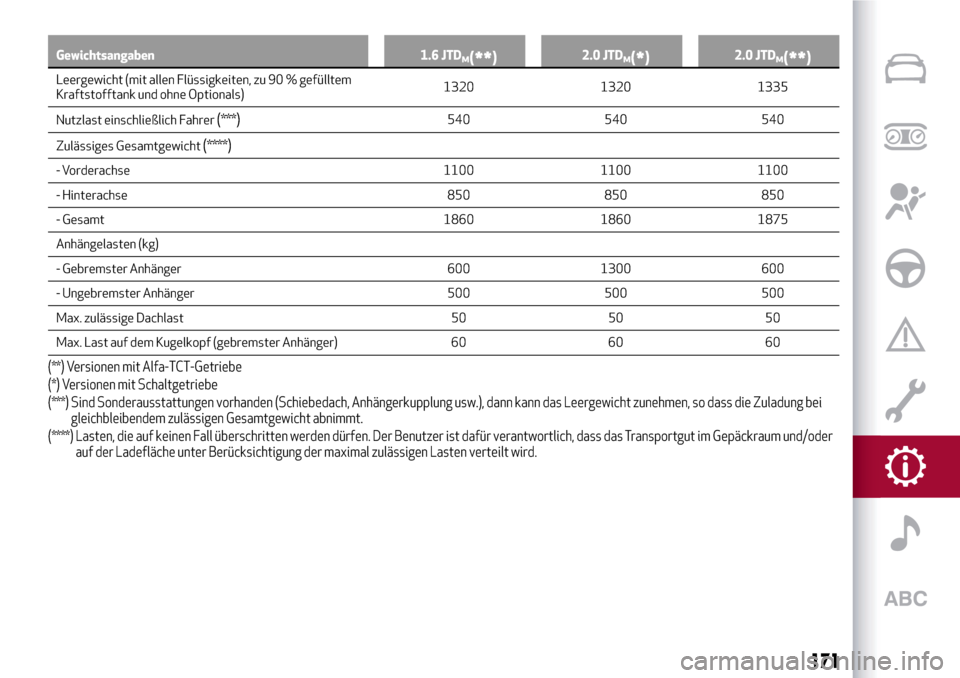

Gewichtsangaben 1.6 JTDM(**)2.0 JTDM(*)2.0 JTDM(**)
Leergewicht (mit allen Flüssigkeiten, zu 90 % gefülltem
Kraftstofftank und ohne Optionals)1320 1320 1335
Nutzlast einschließlich Fahrer
(***)540 540 540
Zulässiges Gesamtgewicht
(****)
- Vorderachse 1100 1100 1100
- Hinterachse 850 850 850
- Gesamt 1860 1860 1875
Anhängelasten (kg)
- Gebremster Anhänger 600 1300 600
- Ungebremster Anhänger 500 500 500
Max. zulässige Dachlast 50 50 50
Max. Last auf dem Kugelkopf (gebremster Anhänger) 60 60 60
(**) Versionen mit Alfa-TCT-Getriebe
(*) Versionen mit Schaltgetriebe
(***) Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass die Zuladung bei
gleichbleibendem zulässigen Gesamtgewicht abnimmt.
(****) Lasten, die auf keinen Fall überschritten werden dürfen. Der Benutzer ist dafür verantwortlich, dass das Transportgut im Gepäckraum und/oder
auf der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
171

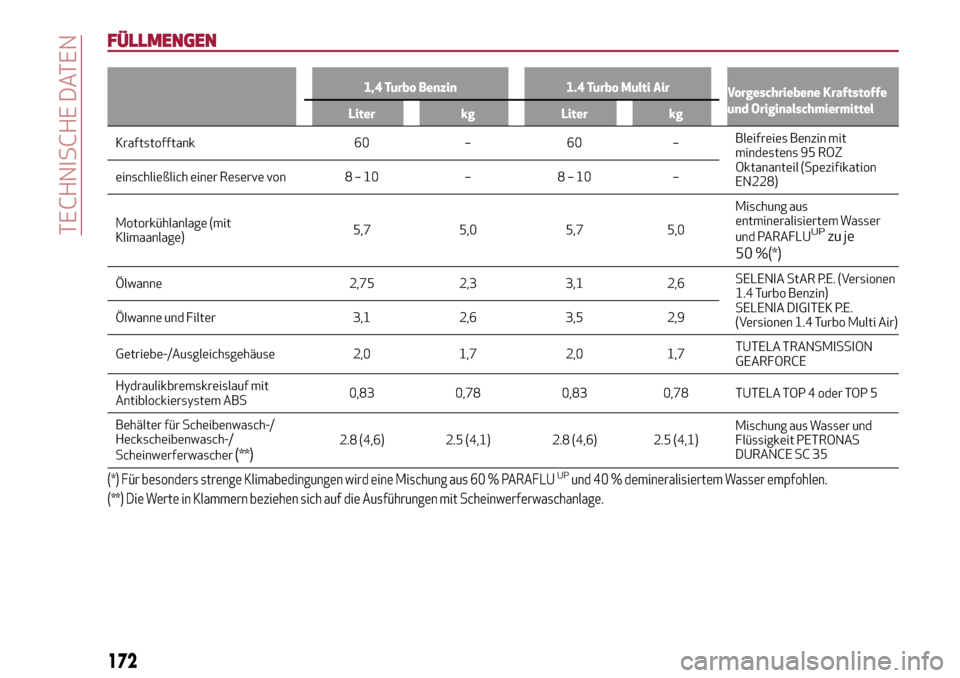

FÜLLMENGEN
1,4 Turbo Benzin 1.4 Turbo Multi Air
Vorgeschriebene Kraftstoffe
und Originalschmiermittel
Liter kg Liter kg
Kraftstofftank 60 – 60 –BleifreiesBenzin mit
mindestens 95 ROZ
Oktananteil (Spezifikation
EN228) einschließlich einer Reserve von 8 – 10 – 8 – 10 –
Motorkühlanlage (mit
Klimaanlage)5,7 5,0 5,7 5,0Mischung aus
entmineralisiertem Wasser
und PARAFLU
UPzu je
50 %(*)
Ölwanne 2,75 2,3 3,1 2,6SELENIA StAR P.E. (Versionen
1.4 Turbo Benzin)
SELENIA DIGITEK P.E.
(Versionen 1.4 Turbo Multi Air) Ölwanne und Filter 3,1 2,6 3,5 2,9
Getriebe-/Ausgleichsgehäuse 2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Hydraulikbremskreislauf mit
Antiblockiersystem ABS0,83 0,78 0,83 0,78 TUTELA TOP 4 oder TOP 5
Behälter für Scheibenwasch-/
Heckscheibenwasch-/
Scheinwerferwascher
(**)2.8 (4,6) 2.5 (4,1) 2.8 (4,6) 2.5 (4,1)Mischung aus Wasser und
Flüssigkeit PETRONAS
DURANCE SC 35
(*) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % demineralisiertem Wasser empfohlen.
(**) Die Werte in Klammern beziehen sich auf die Ausführungen mit Scheinwerferwaschanlage.
172
TECHNISCHE DATEN

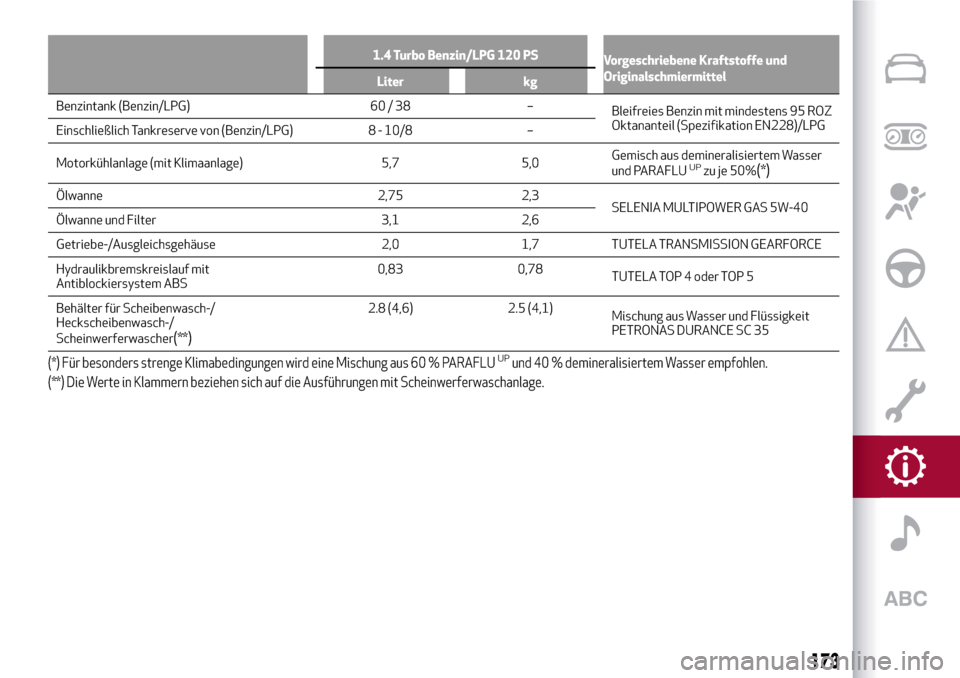

1.4 Turbo Benzin/LPG 120 PS
Vorgeschriebene Kraftstoffe und
Originalschmiermittel
Liter kg
Benzintank (Benzin/LPG) 60 / 38 –
BleifreiesBenzin mit mindestens 95 ROZ
Oktananteil (Spezifikation EN228)/LPG
Einschließlich Tankreserve von (Benzin/LPG) 8 - 10/8 –
Motorkühlanlage (mit Klimaanlage) 5,7 5,0Gemisch aus demineralisiertem Wasser
und PARAFLU
UPzu je 50%(*)
Ölwanne 2,75 2,3
SELENIA MULTIPOWER GAS 5W-40
Ölwanne und Filter 3,1 2,6
Getriebe-/Ausgleichsgehäuse 2,0 1,7 TUTELA TRANSMISSION GEARFORCE
Hydraulikbremskreislauf mit
Antiblockiersystem ABS0,83 0,78
TUTELA TOP 4 oder TOP 5
Behälter für Scheibenwasch-/
Heckscheibenwasch-/
Scheinwerferwascher
(**)
2.8 (4,6) 2.5 (4,1)
Mischung aus Wasser und Flüssigkeit
PETRONAS DURANCE SC 35
(*) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % demineralisiertem Wasser empfohlen.
(**) Die Werte in Klammern beziehen sich auf die Ausführungen mit Scheinwerferwaschanlage.
173

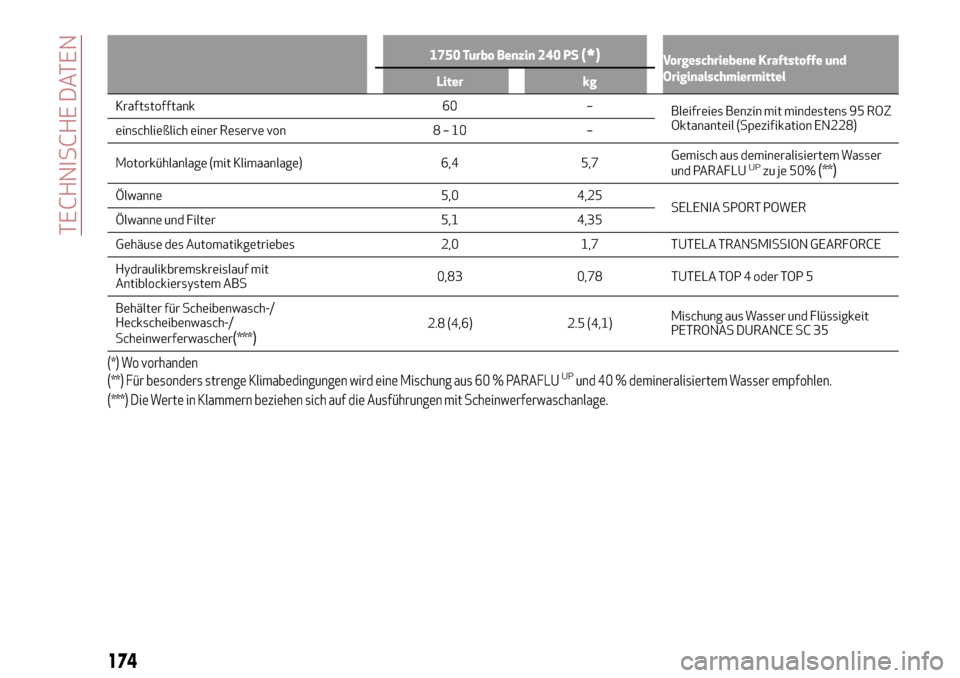

1750 Turbo Benzin 240 PS(*)Vorgeschriebene Kraftstoffe und
Originalschmiermittel
Liter kg
Kraftstofftank 60 –
BleifreiesBenzin mit mindestens 95 ROZ
Oktananteil (Spezifikation EN228)
einschließlich einer Reserve von 8 – 10 –
Motorkühlanlage (mit Klimaanlage) 6,4 5,7Gemisch aus demineralisiertem Wasser
und PARAFLU
UPzu je 50%(**)
Ölwanne 5,0 4,25
SELENIA SPORT POWER
Ölwanne und Filter 5,1 4,35
Gehäuse des Automatikgetriebes 2,0 1,7 TUTELA TRANSMISSION GEARFORCE
Hydraulikbremskreislauf mit
Antiblockiersystem ABS0,83 0,78 TUTELA TOP 4 oder TOP 5
Behälter für Scheibenwasch-/
Heckscheibenwasch-/
Scheinwerferwascher
(***)2.8 (4,6) 2.5 (4,1)Mischung aus Wasser und Flüssigkeit
PETRONAS DURANCE SC 35
(*) Wo vorhanden
(**) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % demineralisiertem Wasser empfohlen.
(***) Die Werte in Klammern beziehen sich auf die Ausführungen mit Scheinwerferwaschanlage.
174
TECHNISCHE DATEN

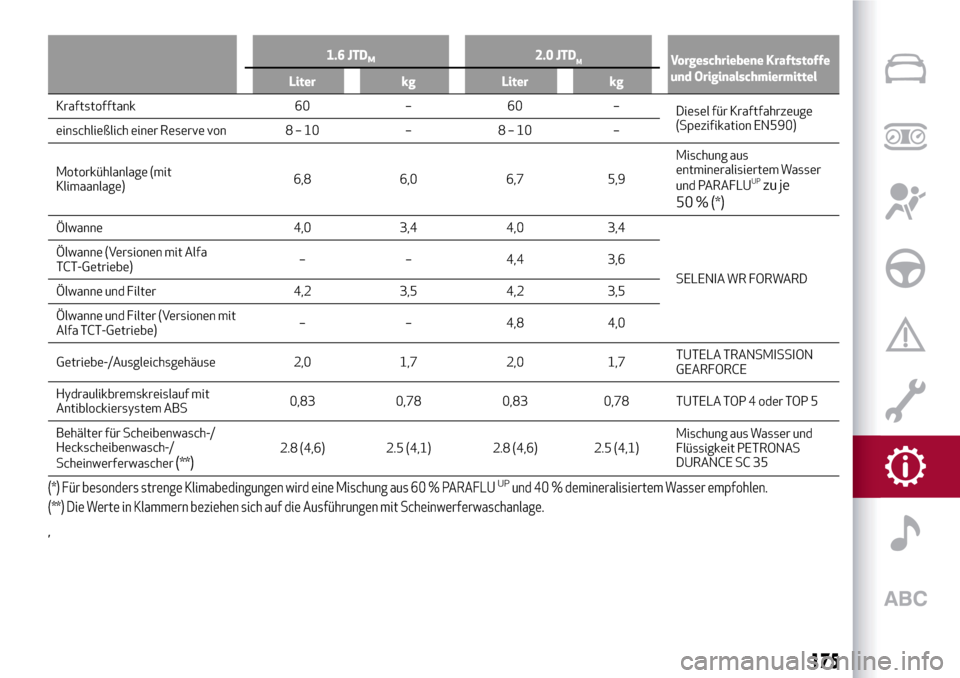

1.6 JTDM2.0 JTDMVorgeschriebene Kraftstoffe
und Originalschmiermittel
Liter kg Liter kg
Kraftstofftank 60 – 60 –
Diesel für Kraftfahrzeuge
(Spezifikation EN590)
einschließlich einer Reserve von 8 – 10 – 8 – 10 –
Motorkühlanlage (mit
Klimaanlage)6,8 6,0 6,7 5,9Mischung aus
entmineralisiertem Wasser
und PARAFLU
UPzu je
50 % (*)
Ölwanne 4,0 3,4 4,0 3,4
SELENIA WR FORWARD Ölwanne (Versionen mit Alfa
TCT-Getriebe)– – 4,4 3,6
Ölwanne und Filter 4,2 3,5 4,2 3,5
Ölwanne und Filter (Versionen mit
Alfa TCT-Getriebe)– – 4,8 4,0
Getriebe-/Ausgleichsgehäuse 2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Hydraulikbremskreislauf mit
Antiblockiersystem ABS0,83 0,78 0,83 0,78 TUTELA TOP 4 oder TOP 5
Behälter für Scheibenwasch-/
Heckscheibenwasch-/
Scheinwerferwascher
(**)2.8 (4,6) 2.5 (4,1) 2.8 (4,6) 2.5 (4,1)Mischung aus Wasser und
Flüssigkeit PETRONAS
DURANCE SC 35
(*) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % demineralisiertem Wasser empfohlen.
(**) Die Werte in Klammern beziehen sich auf die Ausführungen mit Scheinwerferwaschanlage.
,
175

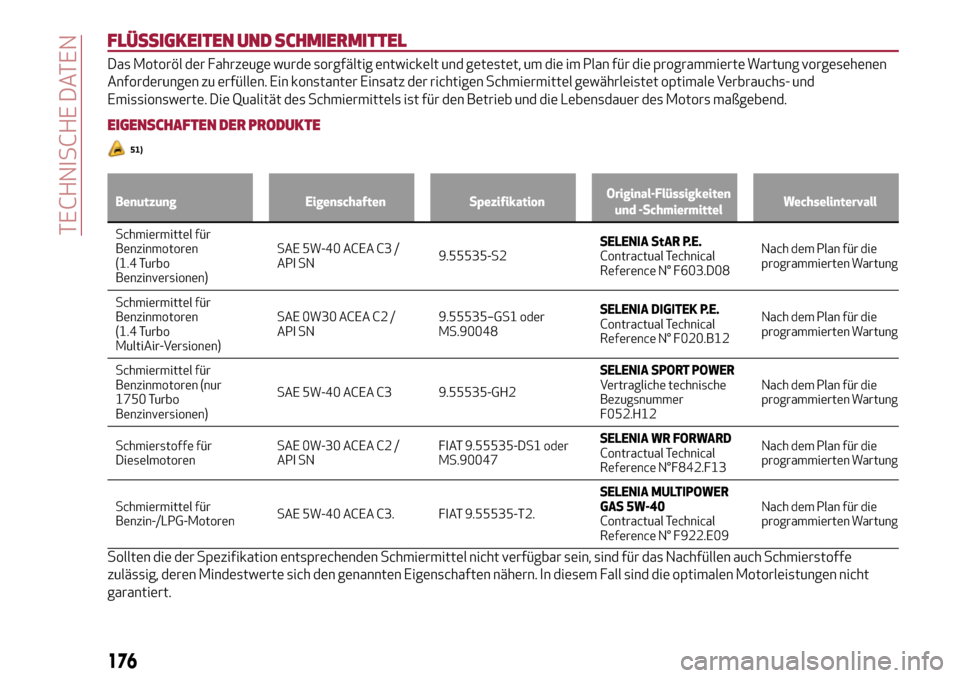

FLÜSSIGKEITEN UND SCHMIERMITTEL
Das Motoröl der Fahrzeuge wurde sorgfältig entwickelt und getestet, um die im Plan für die programmierte Wartung vorgesehenen
Anforderungen zu erfüllen. Ein konstanter Einsatz der richtigen Schmiermittel gewährleistet optimale Verbrauchs- und
Emissionswerte. Die Qualität des Schmiermittels ist für den Betrieb und die Lebensdauer des Motors maßgebend.
EIGENSCHAFTEN DER PRODUKTE
51)
Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelWechselintervall
Schmiermittel für
Benzinmotoren
(1.4
Turbo
Benzinversionen)SAE 5W-40 ACEA C3 /
API SN9.55535-S2SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08Nach dem Plan für die
programmierten Wartung
Schmiermittel für
Benzinmotoren
(1.4 Turbo
MultiAir-Versionen)SAE 0W30 ACEA C2 /
API SN9.55535–GS1 oder
MS.90048SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Nach dem Plan für die
programmierten Wartung
Schmiermittel für
Benzinmotoren (nur
1750 Turbo
Benzinversionen)SAE 5W-40 ACEA C3 9.55535-GH2SELENIA SPORT POWER
Vertragliche technische
Bezugsnummer
F052.H12Nach dem Plan für die
programmierten Wartung
Schmierstoffe für
DieselmotorenSAE 0W-30 ACEA C2 /
API SNFIAT 9.55535-DS1 oder
MS.90047SELENIA WR FORWARD
Contractual Technical
Reference N°F842.F13Nach dem Plan für die
programmierten Wartung
Schmiermittel für
Benzin-/LPG-MotorenSAE 5W-40 ACEA C3. FIAT 9.55535-T2.SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09Nach dem Plan für die
programmierten Wartung
Sollten die der Spezifikation entsprechenden Schmiermittel nicht verfügbar sein, sind für das Nachfüllen auch Schmierstoffe
zulässig, deren Mindestwerte sich den genannten Eigenschaften nähern. In diesem Fall sind die optimalen Motorleistungen nicht
garantiert.
176
TECHNISCHE DATEN

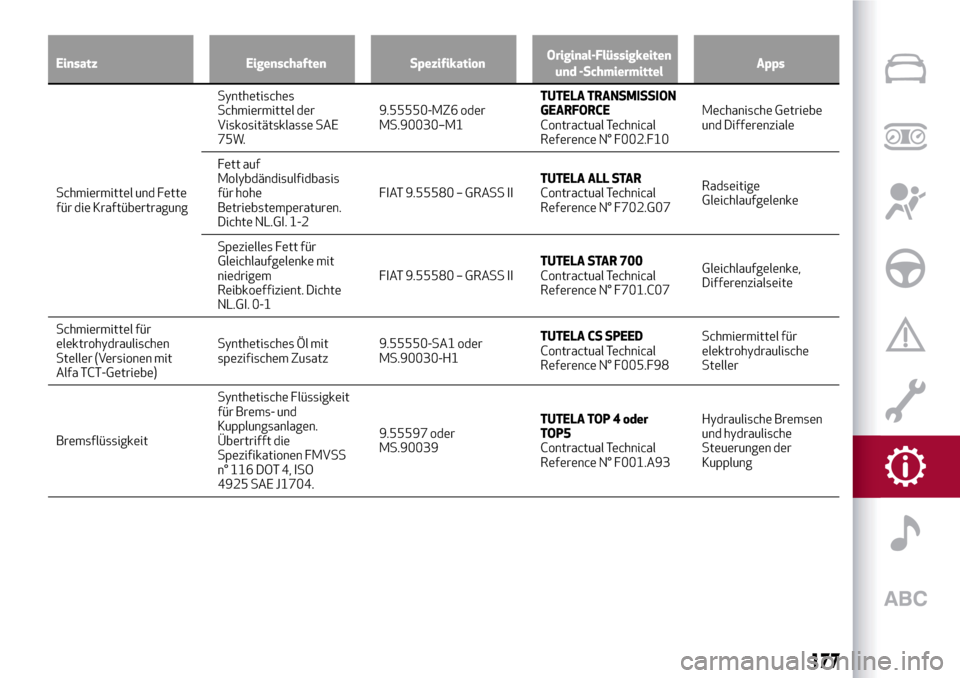

Einsatz Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelApps
Schmiermittel und Fette
für
die KraftübertragungSynthetisches
Schmiermittel der
Viskositätsklasse SAE
75W.9.55550-MZ6 oder
MS.90030–M1TUTELA TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mechanische Getriebe
und Differenziale
Fett auf
Molybdändisulfidbasis
für hohe
Betriebstemperaturen.
Dichte NL.GI. 1-2FIAT 9.55580 – GRASS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Radseitige
Gleichlaufgelenke
Spezielles Fett für
Gleichlaufgelenke mit
niedrigem
Reibkoeffizient. Dichte
NL.GI. 0-1FIAT 9.55580 – GRASS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Gleichlaufgelenke,
Differenzialseite
Schmiermittel für
elektrohydraulischen
Steller (Versionen mit
Alfa TCT-Getriebe)Synthetisches Öl mit
spezifischem Zusatz9.55550-SA1 oder
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Schmiermittel für
elektrohydraulische
Steller
BremsflüssigkeitSynthetische Flüssigkeit
für Brems- und
Kupplungsanlagen.
Übertrifft die
Spezifikationen FMVSS
n° 116 DOT 4, ISO
4925 SAE J1704.9.55597 oder
MS.90039TUTELA TOP 4 oder
TOP5
Contractual Technical
Reference N° F001.A93Hydraulische Bremsen
und hydraulische
Steuerungen der
Kupplung
177

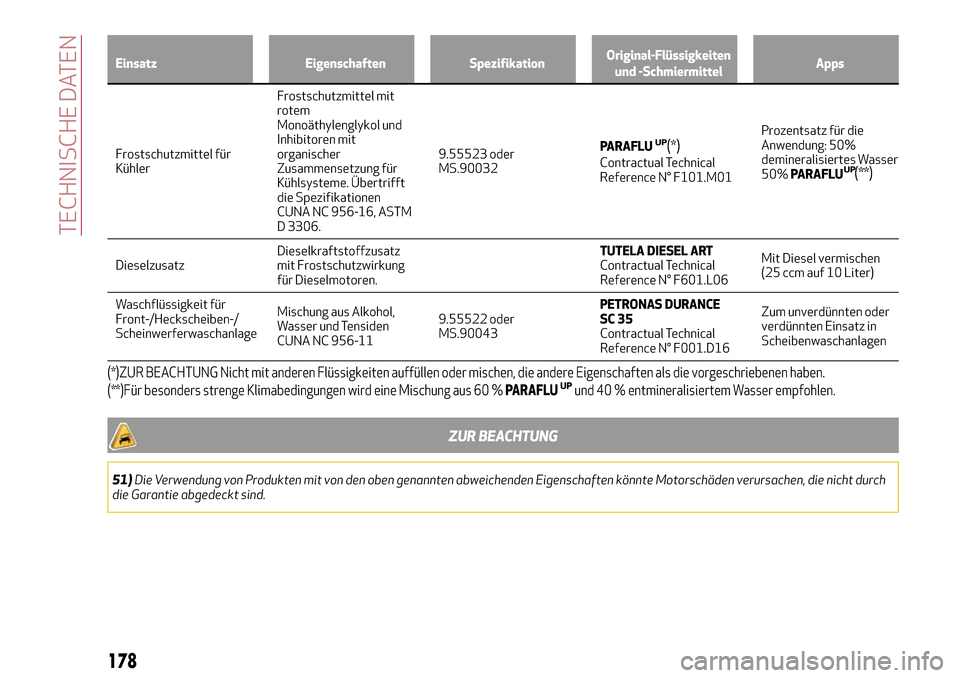

Einsatz Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelApps
Frostschutzmittel für
KühlerFrostschutzmittel mit
rotem
Monoäthylenglykol und
Inhibitoren mit
organischer
Zusammensetzung für
Kühlsysteme. Übertrifft
die Spezifikationen
CUNA NC 956-16, ASTM
D 3306.9.55523 oder
MS.90032PARAFLUUP(*)
Contractual Technical
Reference N° F101.M01Prozentsatz für die
Anwendung: 50%
demineralisiertes Wasser
50%PARAFLUUP(**)
DieselzusatzDieselkraftstoffzusatz
mit Frostschutzwirkung
für Dieselmotoren.TUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Mit Diesel vermischen
(25 ccm auf 10 Liter)
Waschflüssigkeit für
Front-/Heckscheiben-/
ScheinwerferwaschanlageMischung aus Alkohol,
Wasser und Tensiden
CUNA NC 956-119.55522 oder
MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Zum unverdünnten oder
verdünnten Einsatz in
Scheibenwaschanlagen
(*)ZUR BEACHTUNG Nicht mit anderen Flüssigkeiten auffüllen oder mischen, die andere Eigenschaften als die vorgeschriebenen haben.
(**)Für besonders strenge Klimabedingungen wird eine Mischung aus 60 %PARAFLUUPund 40 % entmineralisiertem Wasser empfohlen.
ZUR BEACHTUNG
51)Die Verwendung von Produkten mit von den oben genannten abweichenden Eigenschaften könnte Motorschäden verursachen, die nicht durch
die Garantie abgedeckt sind.
178
