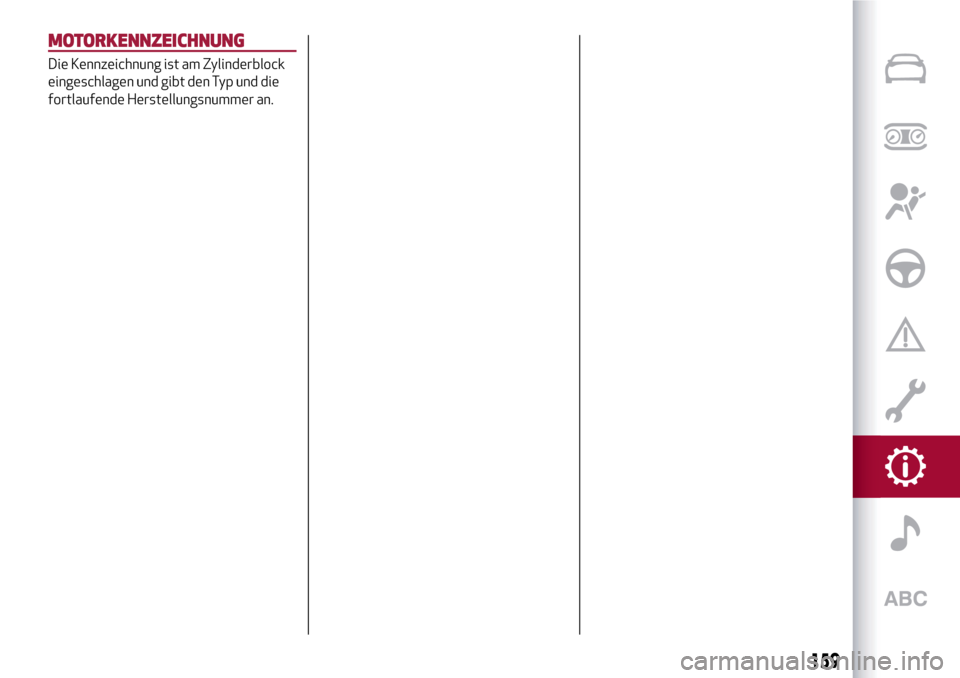

MOTORKENNZEICHNUNG
Die Kennzeichnung ist am Zylinderblock
eingeschlagen und gibt den Typ und die
fortlaufende Herstellungsnummer an.
159

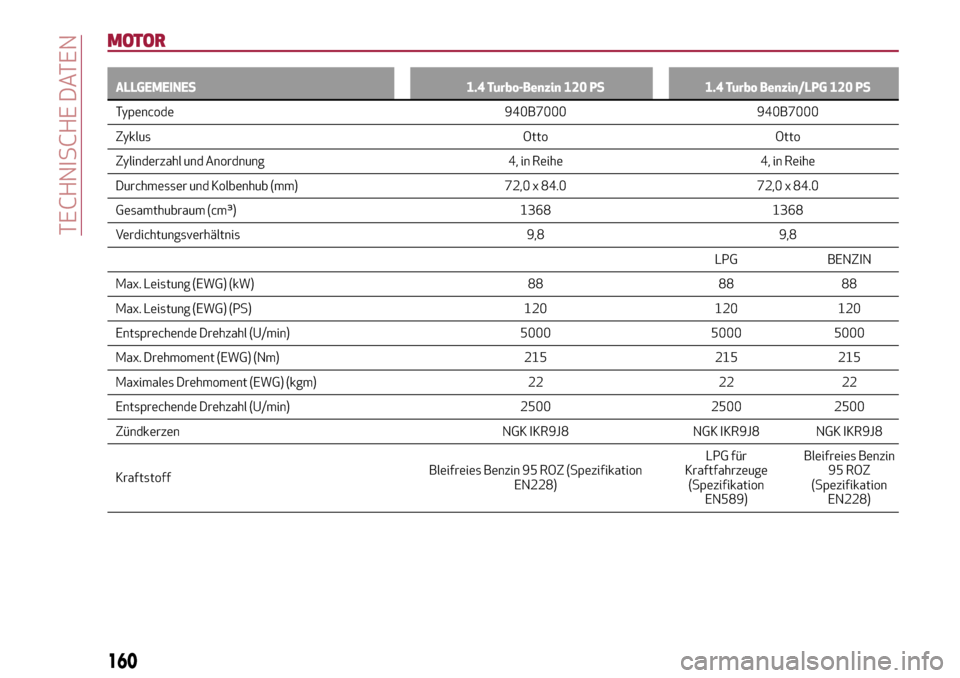

MOTOR
ALLGEMEINES 1.4 Turbo-Benzin 120 PS 1.4 Turbo Benzin/LPG 120 PS
Typencode 940B7000 940B7000
Z
yklus Otto Otto
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 72,0 x 84.0 72,0 x 84.0
Gesamthubraum (cm³) 1368 1368
Verdichtungsverhältnis 9,8 9,8
LPG BENZIN
Max. Leistung (EWG) (kW) 88 88 88
Max. Leistung (EWG) (PS) 120 120 120
Entsprechende Drehzahl (U/min) 5000 5000 5000
Max. Drehmoment (EWG) (Nm) 215 215 215
Maximales Drehmoment (EWG) (kgm) 22 22 22
Entsprechende Drehzahl (U/min) 2500 2500 2500
Zündkerzen NGK IKR9J8 NGK IKR9J8 NGK IKR9J8
KraftstoffBleifreies Benzin 95 ROZ (Spezifikation
EN228)LPG für
Kraftfahrzeuge
(Spezifikation
EN589)Bleifreies Benzin
95 ROZ
(Spezifikation
EN228)
160
TECHNISCHE DATEN

ALLGEMEINES 1.4 Turbo Multi Air 150 PS 1.4 Turbo MultiAir 163 PS(*)
Typencode 940C2000 955A8000
Zyklus Otto Otto
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 72,0 x 84.0 72,0 x 84.0
Gesamthubraum (cm³) 1368 1368
Verdichtungsverhältnis 10 10
Max. Leistung (EWG) (kW) 110 120
Max. Leistung (EWG) (PS) 150 163
Entsprechende Drehzahl (U/min) 5500 5500
NATURAL DYNAMIC NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 230 250 230 250
Maximales Drehmoment (EWG) (kgm) 23,4 25,4 23,4 25,4
Entsprechende Drehzahl (U/min) 2250 2500 2250 2500
Zündkerzen NGK IKR9F8 NGK IKR9J8
KraftstoffBleifreies Benzin 95 ROZ (Spezifikation
EN228)Bleifreies Benzin 95 ROZ (Spezifikation
EN228)
(*) Für Versionen/Märkte, wo vorgesehen
161

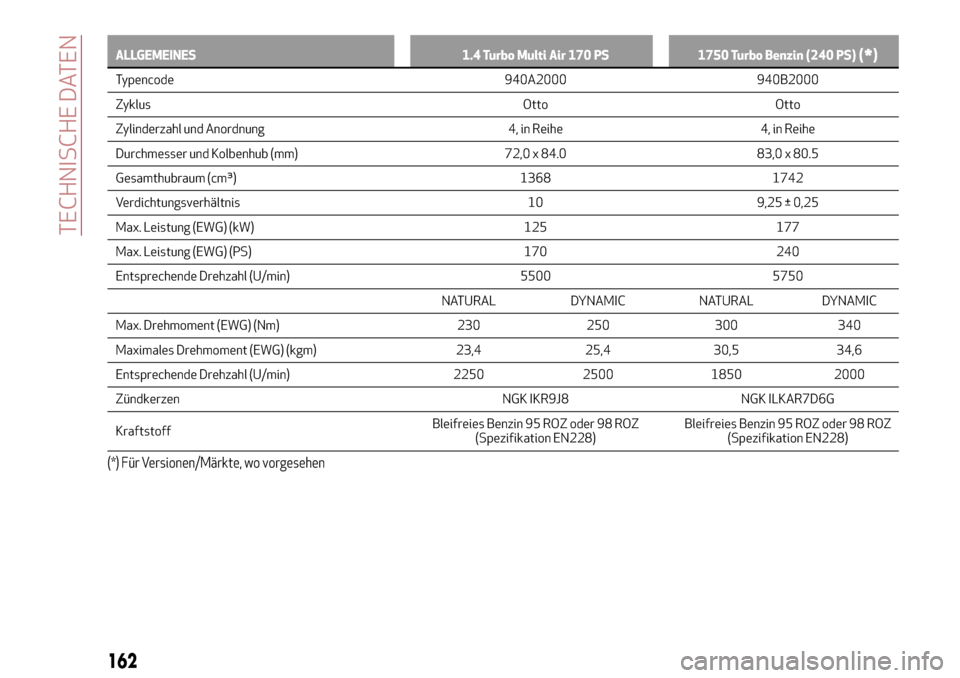

ALLGEMEINES 1.4 Turbo Multi Air 170 PS 1750 Turbo Benzin (240 PS)(*)
Typencode 940A2000 940B2000
Zyklus Otto Otto
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 72,0 x 84.0 83,0 x 80.5
Gesamthubraum (cm³) 1368 1742
Verdichtungsverhältnis 10 9,25 ± 0,25
Max. Leistung (EWG) (kW) 125 177
Max. Leistung (EWG) (PS) 170 240
Entsprechende Drehzahl (U/min) 5500 5750
NATURAL DYNAMIC NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 230 250 300 340
Maximales Drehmoment (EWG) (kgm) 23,4 25,4 30,5 34,6
Entsprechende Drehzahl (U/min) 2250 2500 1850 2000
Zündkerzen NGK IKR9J8 NGK ILKAR7D6G
KraftstoffBleifreies Benzin 95 ROZ oder 98 ROZ
(Spezifikation EN228)Bleifreies Benzin 95 ROZ oder 98 ROZ
(Spezifikation EN228)
(*) Für Versionen/Märkte, wo vorgesehen
162
TECHNISCHE DATEN

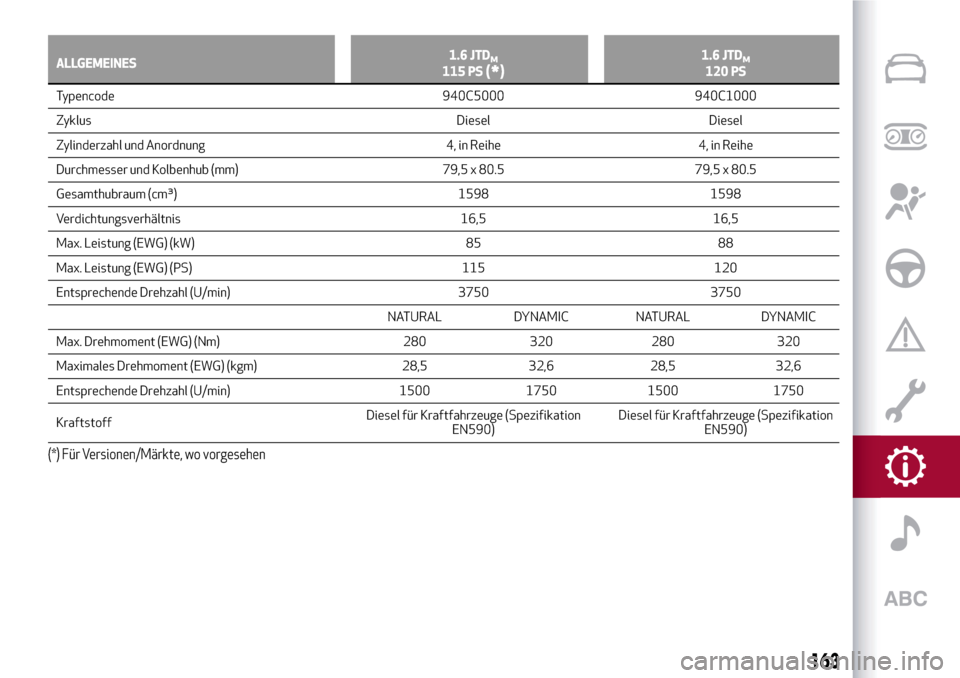

ALLGEMEINES1.6 JTDM115 PS(*)1.6 JTDM120 PS
Typencode 940C5000 940C1000
Z
yklus Diesel Diesel
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 79,5 x 80.5 79,5 x 80.5
Gesamthubraum (cm³) 1598 1598
Verdichtungsverhältnis 16,5 16,5
Max. Leistung (EWG) (kW) 85 88
Max. Leistung (EWG) (PS) 115 120
Entsprechende Drehzahl (U/min) 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 280 320 280 320
Maximales Drehmoment (EWG) (kgm) 28,5 32,6 28,5 32,6
Entsprechende Drehzahl (U/min) 1500 1750 1500 1750
KraftstoffDiesel für Kraftfahrzeuge (Spezifikation
EN590)Diesel für Kraftfahrzeuge (Spezifikation
EN590)
(*) Für Versionen/Märkte, wo vorgesehen
163

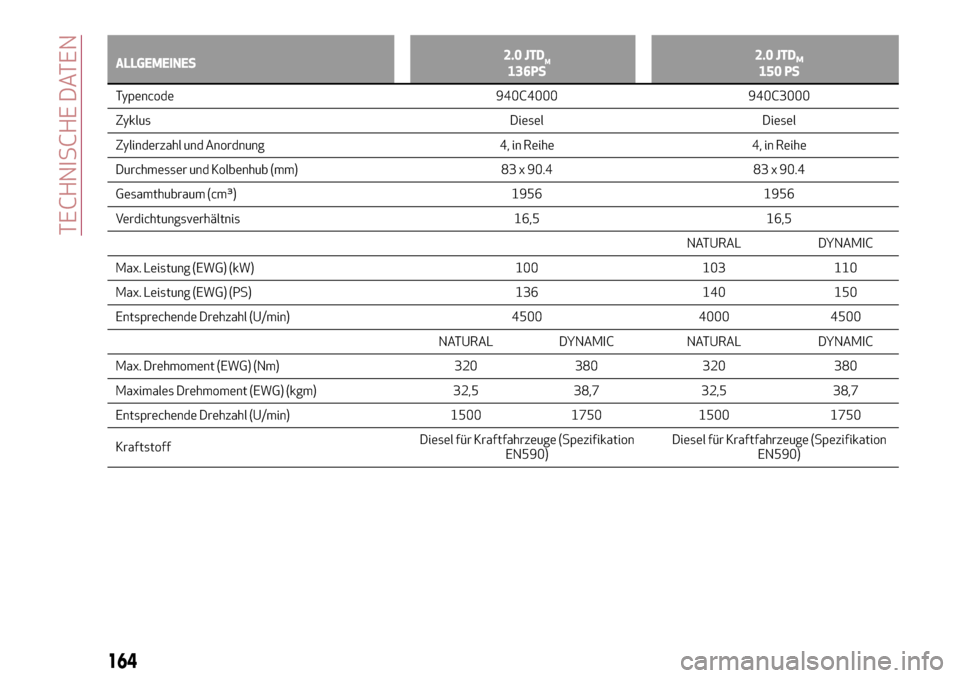

ALLGEMEINES2.0 JTDM136PS2.0 JTDM150 PS
Typencode 940C4000 940C3000
Z
yklus Diesel Diesel
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 83 x 90.4 83 x 90.4
Gesamthubraum (cm³) 1956 1956
Verdichtungsverhältnis 16,5 16,5
NATURAL DYNAMIC
Max. Leistung (EWG) (kW) 100 103 110
Max. Leistung (EWG) (PS) 136 140 150
Entsprechende Drehzahl (U/min) 4500 4000 4500
NATURAL DYNAMIC NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 320 380 320 380
Maximales Drehmoment (EWG) (kgm) 32,5 38,7 32,5 38,7
Entsprechende Drehzahl (U/min) 1500 1750 1500 1750
KraftstoffDiesel für Kraftfahrzeuge (Spezifikation
EN590)Diesel für Kraftfahrzeuge (Spezifikation
EN590)
164
TECHNISCHE DATEN

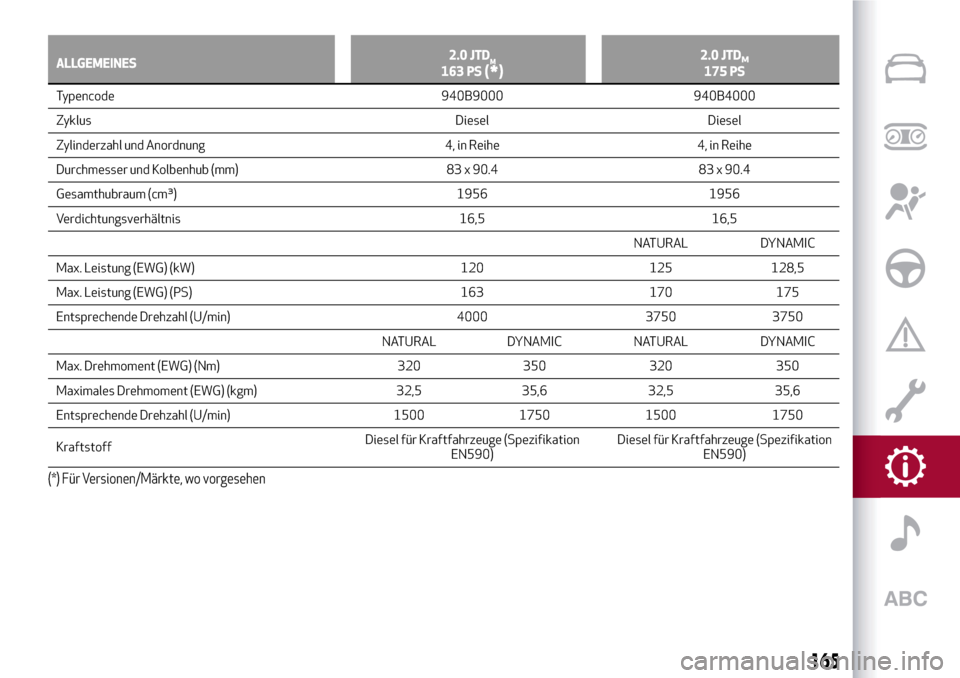

ALLGEMEINES2.0 JTDM163 PS(*)2.0 JTDM175 PS
Typencode 940B9000 940B4000
Z
yklus Diesel Diesel
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 83 x 90.4 83 x 90.4
Gesamthubraum (cm³) 1956 1956
Verdichtungsverhältnis 16,5 16,5
NATURAL DYNAMIC
Max. Leistung (EWG) (kW) 120 125 128,5
Max. Leistung (EWG) (PS) 163 170 175
Entsprechende Drehzahl (U/min) 4000 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 320 350 320 350
Maximales Drehmoment (EWG) (kgm) 32,5 35,6 32,5 35,6
Entsprechende Drehzahl (U/min) 1500 1750 1500 1750
KraftstoffDiesel für Kraftfahrzeuge (Spezifikation
EN590)Diesel für Kraftfahrzeuge (Spezifikation
EN590)
(*) Für Versionen/Märkte, wo vorgesehen
165

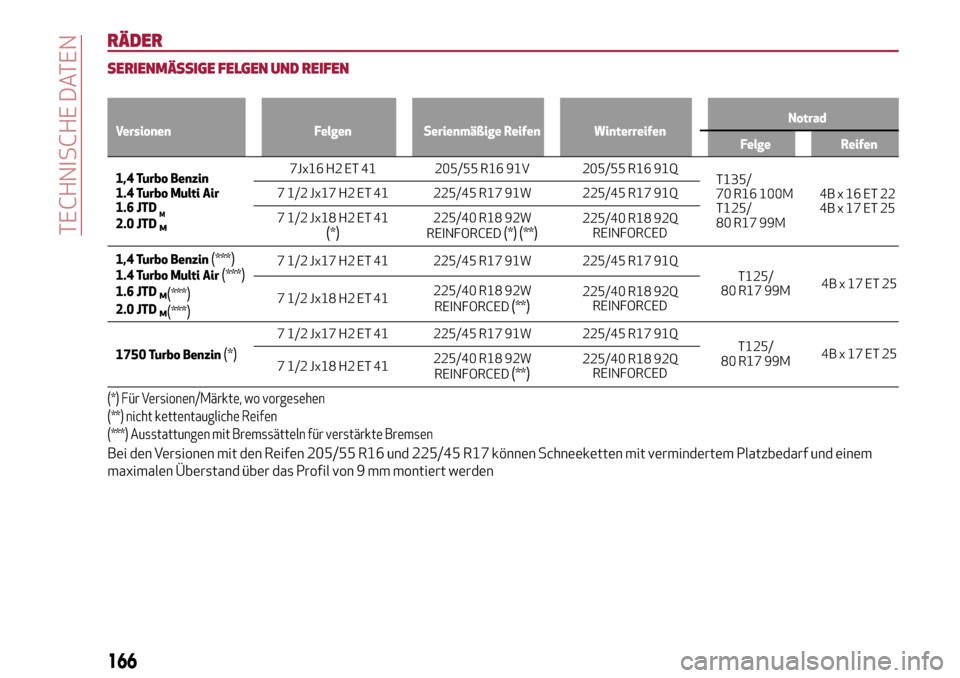

RÄDER
SERIENMÄSSIGE FELGEN UND REIFEN
Versionen Felgen Serienmäßige Reifen WinterreifenNotrad
Felge Reifen
1,4 Turbo Benzin
1.4 Turbo Multi Air
1.6 JTD
M2.0 JTDM
7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
T135/
70 R16 100M
T125/
80 R17 99M4Bx16ET22
4Bx17ET25 7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41
(*)225/40 R18 92W
REINFORCED(*) (**)225/40 R18 92Q
REINFORCED
1,4 Turbo Benzin
(***)1.4 Turbo Multi Air(***)1.6 JTDM(***)2.0 JTDM(***)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)225/40 R18 92Q
REINFORCED
1750 Turbo Benzin
(*)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)225/40 R18 92Q
REINFORCED
(*) Für Versionen/Märkte, wo vorgesehen
(**) nicht kettentaugliche Reifen
(***) Ausstattungen mit Bremssätteln für verstärkte Bremsen
Bei den Versionen mit den Reifen 205/55 R16 und 225/45 R17 können Schneeketten mit vermindertem Platzbedarf und einem
maximalen Überstand über das Profil von 9 mm montiert werden
166
TECHNISCHE DATEN

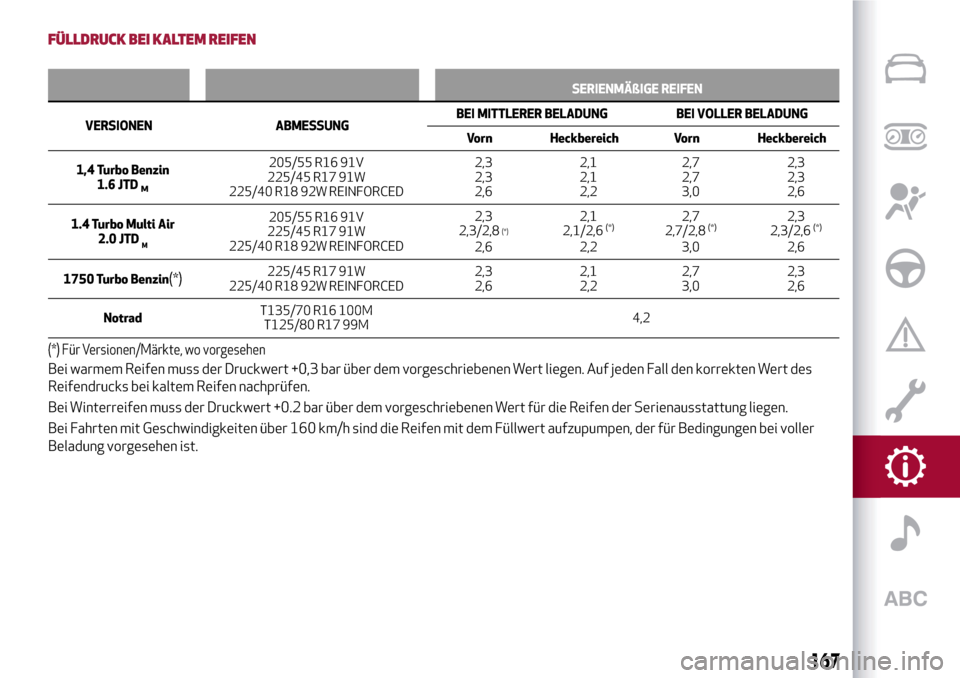

FÜLLDRUCK BEI KALTEM REIFEN
SERIENMÄßIGE REIFEN
VERSIONEN ABMESSUNGBEI
MITTLERER BELADUNG BEI VOLLER BELADUNG
Vorn Heckbereich Vorn Heckbereich
1,4 Turbo Benzin
1.6 JTD
M
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,3
2,62,1
2,1
2,22,7
2,7
3,02,3
2,3
2,6
1.4 Turbo Multi Air
2.0 JTD
M
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,3/2,8(*)
2,62,1
2,1/2,6
(*)
2,22,7
2,7/2,8
(*)
3,02,3
2,3/2,6
(*)
2,6
1750 Turbo Benzin
(*)225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
NotradT135/70 R16 100M
T125/80 R17 99M4,2
(*) Für Versionen/Märkte, wo vorgesehen
Bei warmem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Auf jeden Fall den korrekten Wert des
Reifendrucks bei kaltem Reifen nachprüfen.
Bei Winterreifen muss der Druckwert +0.2 bar über dem vorgeschriebenen Wert für die Reifen der Serienausstattung liegen.
Bei Fahrten mit Geschwindigkeiten über 160 km/h sind die Reifen mit dem Füllwert aufzupumpen, der für Bedingungen bei voller
Beladung vorgesehen ist.
167

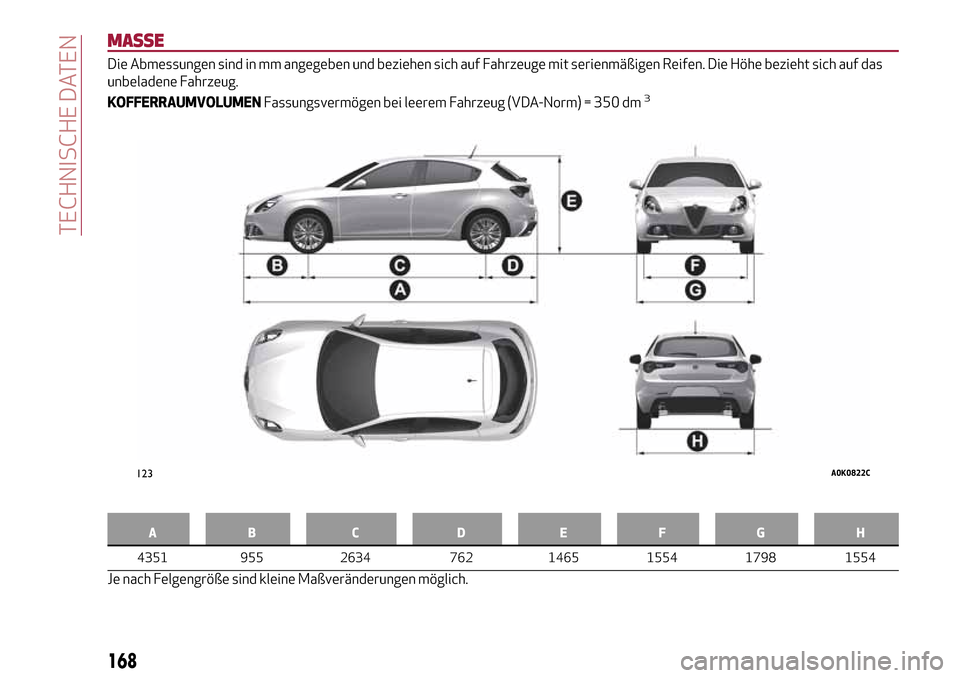

MASSE
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhe bezieht sich auf das
unbeladene Fahrzeug.
KOFFERRAUMVOLUMENFassungsvermögen bei leerem Fahrzeug (VDA-Norm) = 350 dm
3
AB C D EFGH
4351 955 2634 762 1465 1554 1798 1554
Je nach Felgengröße sind kleine Maßveränderungen möglich.
123A0K0822C
