Alfa Romeo Giulietta 2017 Instruktionsbog (in Danish)

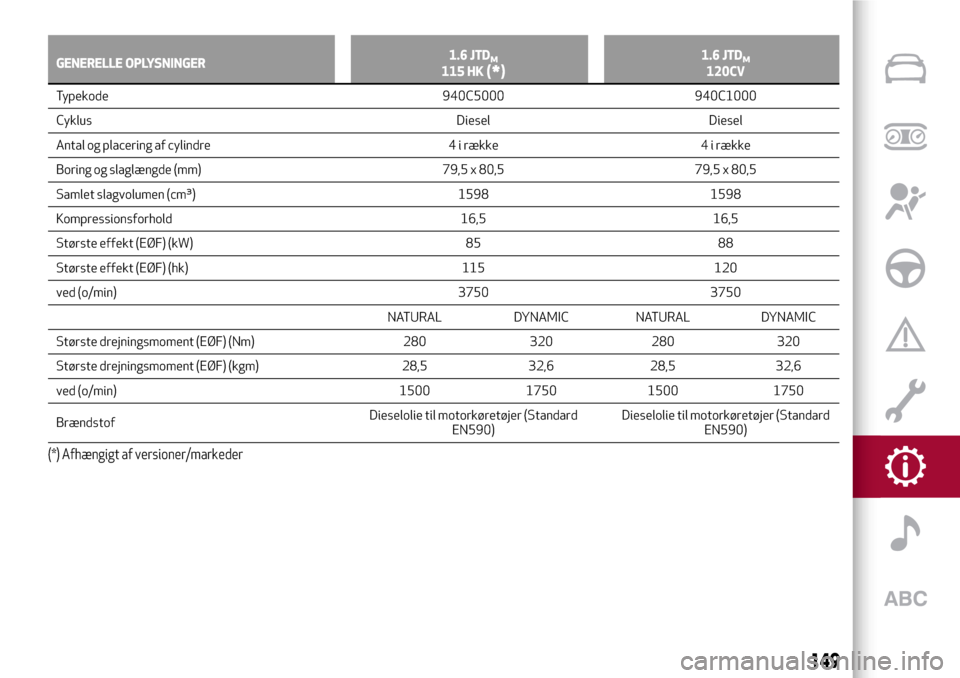

GENERELLE OPLYSNINGER1.6 JTDM115 HK(*)1.6 JTDM120CV
Typekode 940C5000 940C1000
Cyklus Diesel Diesel
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 79,5 x 80,5 79,5 x 80,5
Samlet slagvolumen (cm³) 1598 1598
Kompressionsforhold 16,5 16,5
Største effekt (EØF) (kW) 85 88
Største effekt (EØF) (hk) 115 120
ved (o/min) 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Største drejningsmoment (EØF) (Nm) 280 320 280 320
Største drejningsmoment (EØF) (kgm) 28,5 32,6 28,5 32,6
ved (o/min) 1500 1750 1500 1750
BrændstofDieselolie til motorkøretøjer (Standard
EN590)Dieselolie til motorkøretøjer (Standard
EN590)
(*) Afhængigt af versioner/markeder
149

GENERELLE OPLYSNINGER2.0 JTDM136 HK2.0 JTDM150 HK
Typekode 940C4000 940C3000
Cyklus Diesel Diesel
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 83 x 90,4 83 x 90,4
Samlet slagvolumen (cm³) 1956 1956
Kompressionsforhold 16,5 16,5
NATURAL DYNAMIC
Største effekt (EØF) (kW) 100 103 110
Største effekt (EØF) (hk) 136 140 150
ved (o/min) 4500 4000 4500
NATURAL DYNAMIC NATURAL DYNAMIC
Største drejningsmoment (EØF) (Nm) 320 380 320 380
Største drejningsmoment (EØF) (kgm) 32,5 38,7 32,5 38,7
ved (o/min) 1500 1750 1500 1750
BrændstofDieselolie til motorkøretøjer (Standard
EN590)Dieselolie til motorkøretøjer (Standard
EN590)
150
TEKNISKE DATA

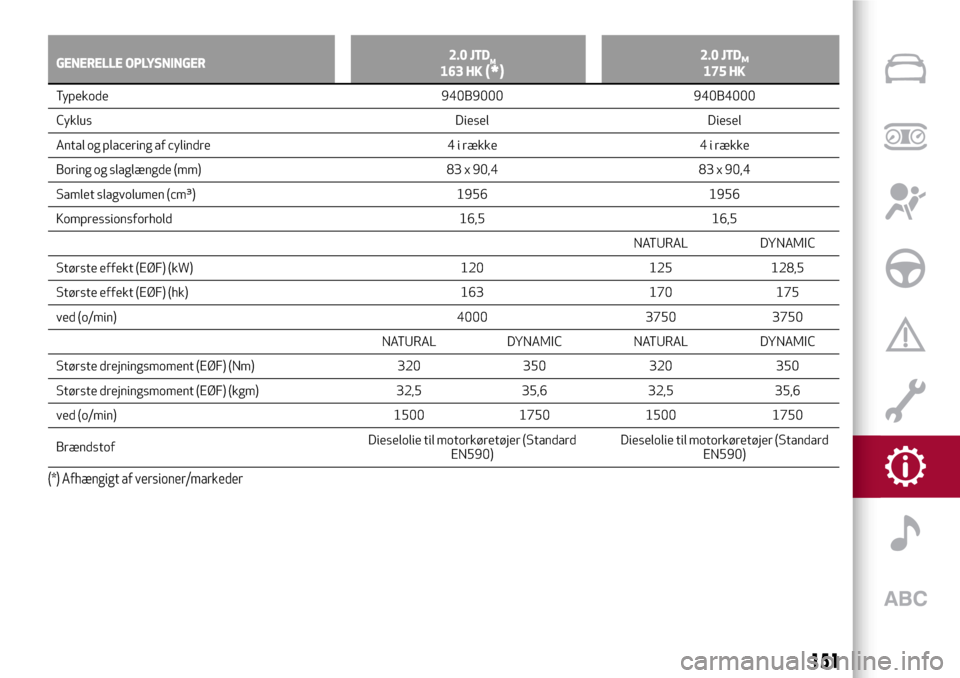

GENERELLE OPLYSNINGER2.0 JTDM163 HK(*)2.0 JTDM175 HK
Typekode 940B9000 940B4000
Cyklus Diesel Diesel
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 83 x 90,4 83 x 90,4
Samlet slagvolumen (cm³) 1956 1956
Kompressionsforhold 16,5 16,5
NATURAL DYNAMIC
Største effekt (EØF) (kW) 120 125 128,5
Største effekt (EØF) (hk) 163 170 175
ved (o/min) 4000 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Største drejningsmoment (EØF) (Nm) 320 350 320 350
Største drejningsmoment (EØF) (kgm) 32,5 35,6 32,5 35,6
ved (o/min) 1500 1750 1500 1750
BrændstofDieselolie til motorkøretøjer (Standard
EN590)Dieselolie til motorkøretøjer (Standard
EN590)
(*) Afhængigt af versioner/markeder
151

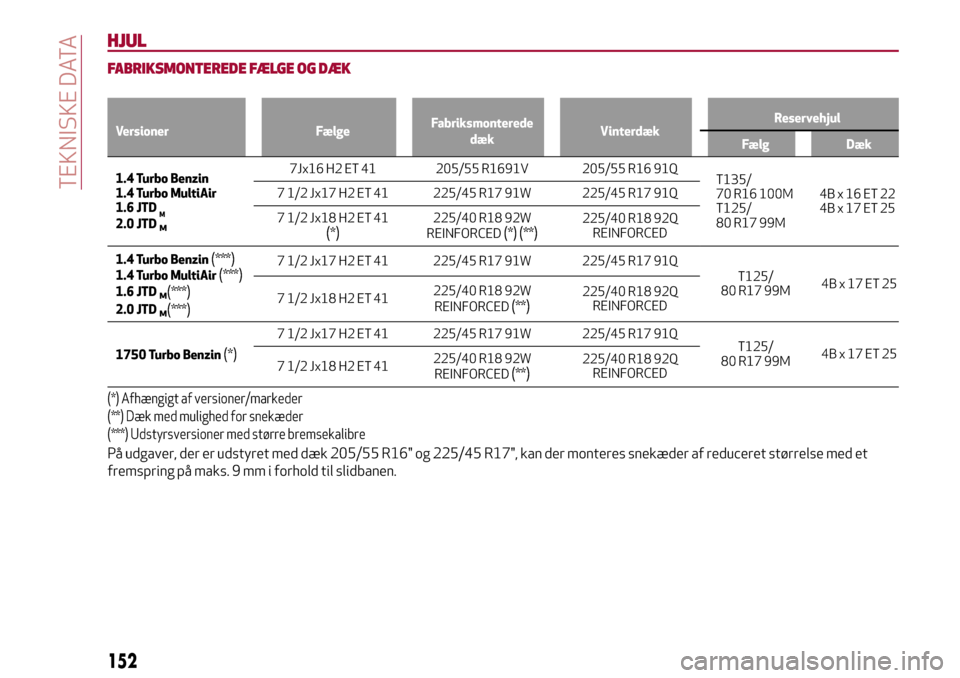

HJUL
FABRIKSMONTEREDE FÆLGE OG DÆK
Versioner FælgeFabriksmonterede
dækVinterdækReservehjul
Fælg Dæk
1.4 Turbo Benzin
1.4 Turbo MultiAir
1.6 JTD
M2.0 JTDM
7Jx16 H2 ET 41 205/55 R1691V 205/55 R16 91Q
T135/
70 R16 100M
T125/
80 R17 99M4B x 16 ET 22
4B x 17 ET 25 7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41
(*)225/40 R18 92W
REINFORCED(*) (**)225/40 R18 92Q
REINFORCED
1.4 Turbo Benzin
(***)1.4 Turbo MultiAir(***)1.6 JTDM(***)
2.0 JTDM(***)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)225/40 R18 92Q
REINFORCED
1750 Turbo Benzin
(*)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)225/40 R18 92Q
REINFORCED
(*) Afhængigt af versioner/markeder
(**) Dæk med mulighed for snekæder
(***) Udstyrsversioner med større bremsekalibre
På udgaver, der er udstyret med dæk 205/55 R16" og 225/45 R17", kan der monteres snekæder af reduceret størrelse med et
fremspring på maks. 9 mm i forhold til slidbanen.
152
TEKNISKE DATA

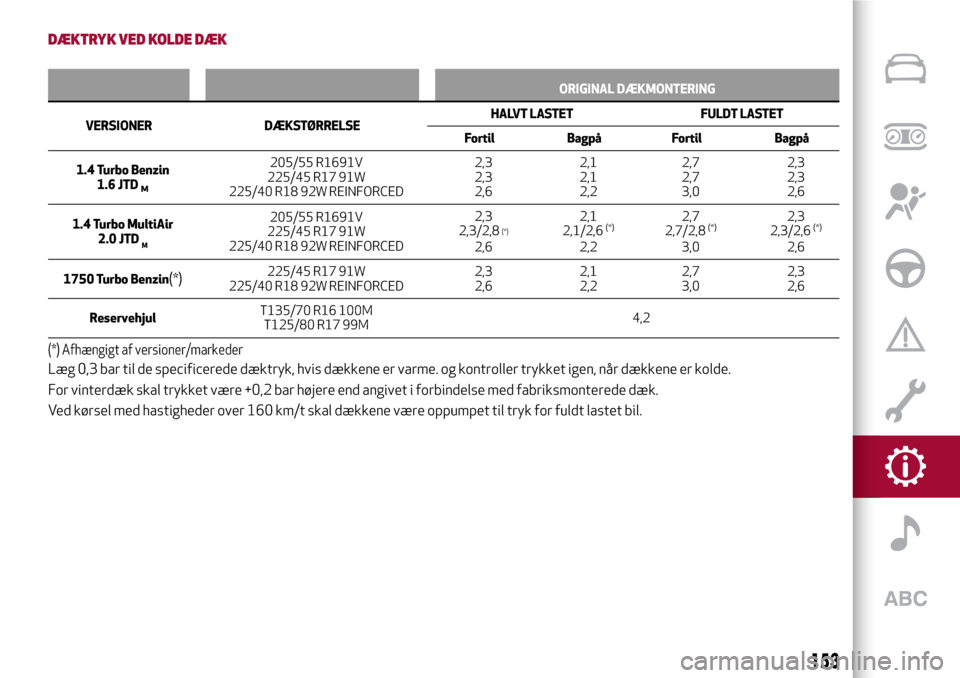

DÆKTRYK VED KOLDE DÆK
ORIGINAL DÆKMONTERING
VERSIONER DÆKSTØRRELSEHALVT LASTET FULDT LASTET
Fortil Bagpå Fortil Bagpå
1.4 Turbo Benzin
1.6 JTD
M
205/55 R1691V
225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,3
2,62,1
2,1
2,22,7
2,7
3,02,3
2,3
2,6
1.4 Turbo MultiAir
2.0 JTD
M
205/55 R1691V
225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,3/2,8(*)
2,62,1
2,1/2,6
(*)
2,22,7
2,7/2,8
(*)
3,02,3
2,3/2,6
(*)
2,6
1750 Turbo Benzin
(*)225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
ReservehjulT135/70 R16 100M
T125/80 R17 99M4,2
(*) Afhængigt af versioner/markeder
Læg 0,3 bar til de specificerede dæktryk, hvis dækkene er varme. og kontroller trykket igen, når dækkene er kolde.
For vinterdæk skal trykket være +0,2 bar højere end angivet i forbindelse med fabriksmonterede dæk.
Ved kørsel med hastigheder over 160 km/t skal dækkene være oppumpet til tryk for fuldt lastet bil.
153

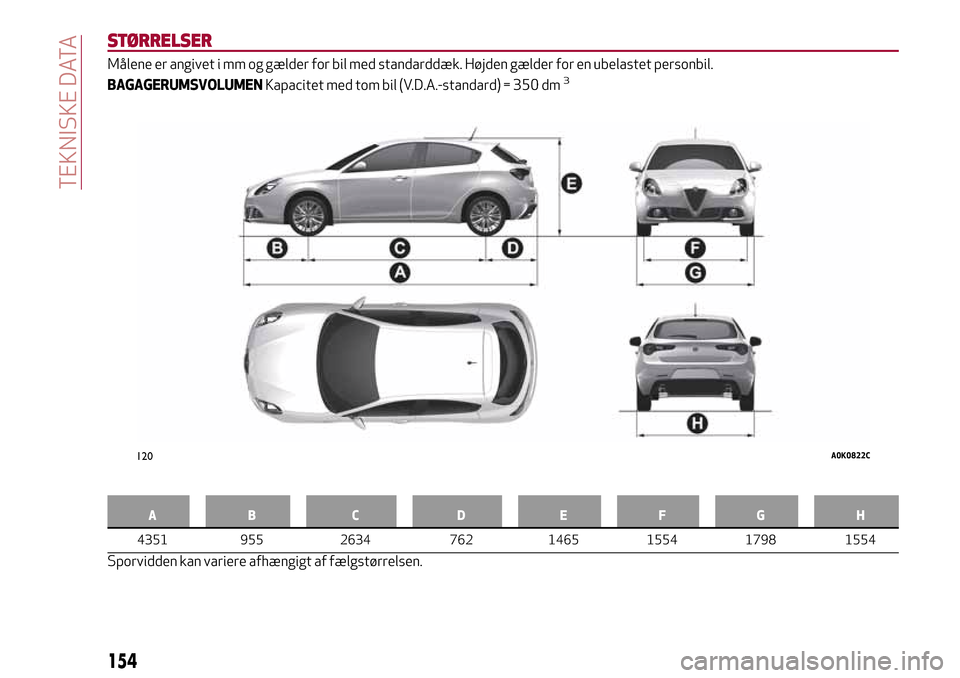

STØRRELSER
Målene er angivet i mm og gælder for bil med standarddæk. Højden gælder for en ubelastet personbil.
BAGAGERUMSVOLUMENKapacitet med tom bil (V.D.A.-standard) = 350 dm3
AB C D EFGH
4351 955 2634 762 1465 1554 1798 1554
Sporvidden kan variere afhængigt af fælgstørrelsen.
120A0K0822C
154
TEKNISKE DATA

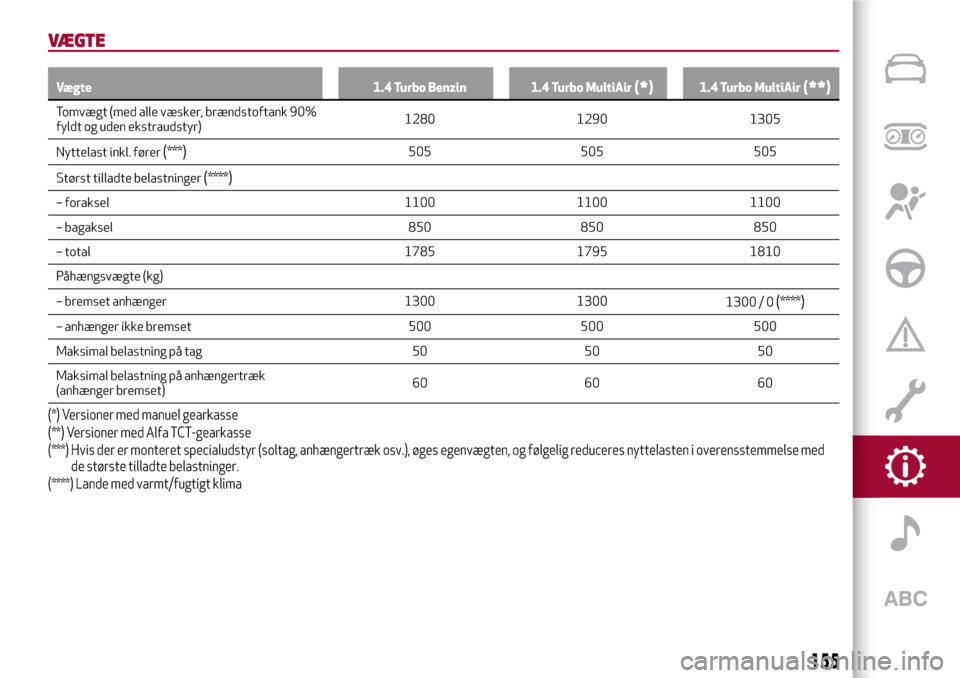

VÆ G T E
Vægte 1.4 Turbo Benzin 1.4 Turbo MultiAir(*)1.4 Turbo MultiAir(**)
Tomvægt (med alle væsker, brændstoftank 90%
fyldt og uden ekstraudstyr)1280 1290 1305
Nyttelast inkl. fører
(***)505 505 505
Størst tilladte belastninger
(****)
– foraksel 1100 1100 1100
– bagaksel 850 850 850
– total 1785 1795 1810
Påhængsvægte (kg)
– bremset anhænger 1300 1300
1300 / 0
(****)
– anhænger ikke bremset 500 500 500
Maksimal belastning på tag 50 50 50
Maksimal belastning på anhængertræk
(anhænger bremset)60 60 60
(*) Versioner med manuel gearkasse
(**) Versioner med Alfa TCT-gearkasse
(***) Hvis der er monteret specialudstyr (soltag, anhængertræk osv.), øges egenvægten, og følgelig reduceres nyttelasten i overensstemmelse med
de største tilladte belastninger.
(****) Lande med varmt/fugtigt klima
155

Vægte1.4 Turbo Benzin/LPG
120 hk1750 Turbo Benzin
240 hk TCT(*)1.6 JTDM(**)
Tomvægt (med alle væsker, brændstoftank 90% fyldt og
uden ekstraudstyr)1317 1320 1310
Nyttelast inkl. fører
(***)503 535 540
Størst tilladte belastninger
(****)
– foraksel 1100 1100 1100
– bagaksel 890 850 850
– total 1820 1855 1850
Påhængsvægte (kg)
– bremset anhænger 1300 1000 1300
– anhænger ikke bremset 500 500 500
Maksimal belastning på tag 50 50 50
Maksimal belastning på anhængertræk (anhænger
bremset)60 60 60
(*) Afhængigt af versioner/markeder
(**) Versioner med manuel gearkasse
(***) Hvis der er monteret specialudstyr (soltag, anhængertræk osv.), øges egenvægten, og følgelig reduceres nyttelasten i overensstemmelse med
de største tilladte belastninger.
(****) Disse belastninger må ikke overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af bagagerum og/eller
tagbagagebærer.
156
TEKNISKE DATA

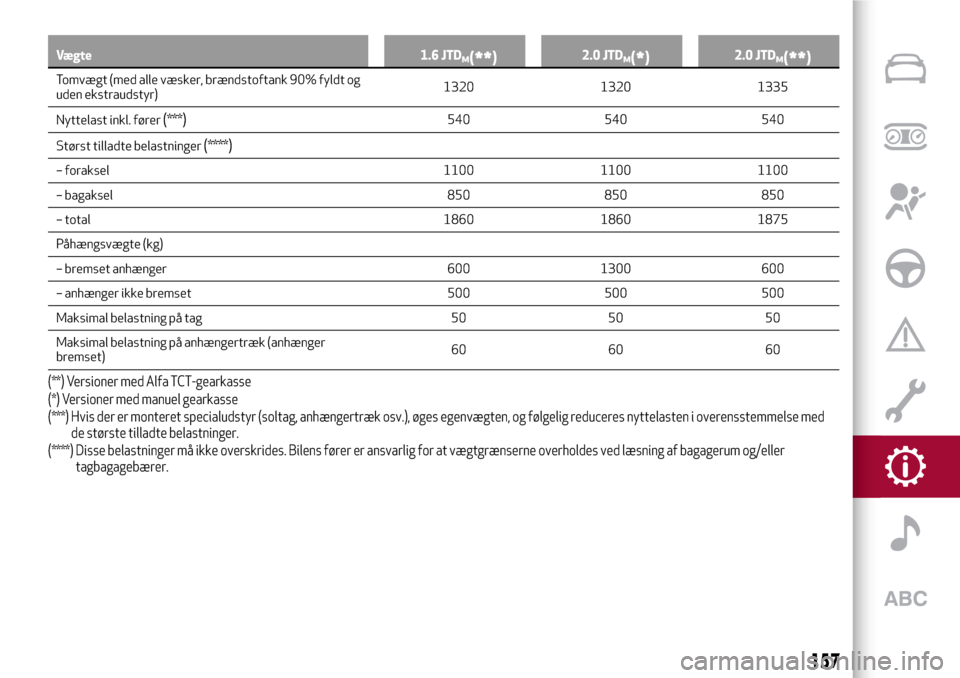

Vægte 1.6 JTDM(**)2.0 JTDM(*)2.0 JTDM(**)
Tomvægt (med alle væsker, brændstoftank 90% fyldt og
uden ekstraudstyr)1320 1320 1335
Nyttelast inkl. fører
(***)540 540 540
Størst tilladte belastninger
(****)
– foraksel 1100 1100 1100
– bagaksel 850 850 850
– total 1860 1860 1875
Påhængsvægte (kg)
– bremset anhænger 600 1300 600
– anhænger ikke bremset 500 500 500
Maksimal belastning på tag 50 50 50
Maksimal belastning på anhængertræk (anhænger
bremset)60 60 60
(**) Versioner med Alfa TCT-gearkasse
(*) Versioner med manuel gearkasse
(***) Hvis der er monteret specialudstyr (soltag, anhængertræk osv.), øges egenvægten, og følgelig reduceres nyttelasten i overensstemmelse med
de største tilladte belastninger.
(****) Disse belastninger må ikke overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af bagagerum og/eller
tagbagagebærer.
157

PÅFYLDNINGSDATA
1.4 Turbo Benzin 1.4 Turbo MultiAir
Foreskrevet brændstof og
originale smøremidler
liter kg liter kg
Brændstoftank 60 – 60 –
Blyfri benzin, oktantal ikke
under 95 (standard EN 228)
inkl. en reserve på: 8 - 10 – 8 - 10 –
Motorens køleanlæg (med
klimaanlæg)5,7 5,0 5,7 5,0Blanding af lige del
demineraliseret vand og
PARAFLU
UP
(*)
Motorens bundkar 2,75 2,3 3,1 2,6SELENIA StAR P.E. (versioner
1.4 Turbo Benzin)
SELENIA DIGITEK P.E.
(versioner 1.4 Turbo MultiAir) Motorens oliesump og filter 3,1 2,6 3,5 2,9
Gearkasse/differentiale 2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Hydraulisk bremsesystem med
ABS0,83 0,78 0,83 0,78 TUTELA TOP 4
Sprinklervæskebeholder for
front- og bagrudevasker samt
lygtevaskere
(**)2,8 / 4,6 2,5 / 4,1 2,8 / 4,6 2,5 / 4,1Blanding af vand og TUTELA
PROFESSIONAL SC 35
(*) Under særligt kolde klimaforhold anbefales det at anvende en blanding af 60% PARAFLUUPog 40% demineraliseret vand
(**) Værdierne i parentes henviser til versioner med lygtevasker
158
