Alfa Romeo Giulietta 2017 Manual del propietario (in Spanish)

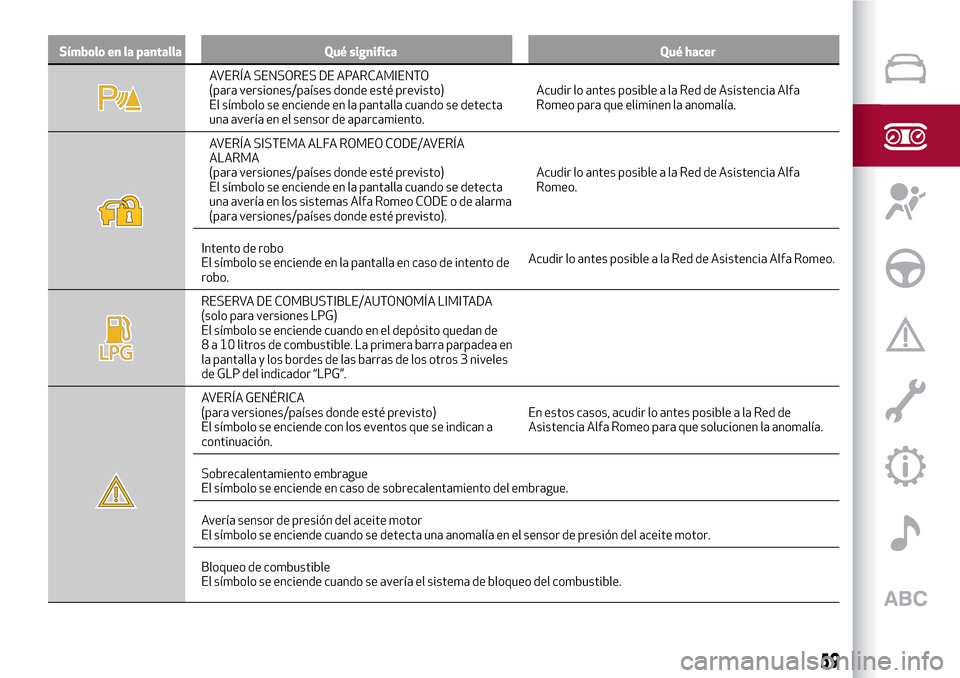

Símbolo en la pantalla Qué significa Qué hacer
AVERÍA SENSORES DE APARCAMIENTO
(para versiones/países donde esté previsto)
El símbolo se enciende en la pantalla cuando se detecta
una avería en el sensor de aparcamiento.Acudir lo antes posible a la Red de Asistencia Alfa
Romeo para que eliminen la anomalía.
AVERÍA SISTEMA ALFA ROMEO CODE/AVERÍA
ALARMA
(para versiones/países donde esté previsto)
El símbolo se enciende en la pantalla cuando se detecta
una avería en los sistemas Alfa Romeo CODE o de alarma
(para versiones/países donde esté previsto).Acudir lo antes posible a la Red de Asistencia Alfa
Romeo.
Intento de robo
El símbolo se enciende en la pantalla en caso de intento de
robo.Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
RESERVA DE COMBUSTIBLE/AUTONOMÍA LIMITADA
(solo para versiones LPG)
El símbolo se enciende cuando en el depósito quedan de
8 a 10 litros de combustible. La primera barra parpadea en
la pantalla y los bordes de las barras de los otros 3 niveles
de GLP del indicador “LPG”.
AVERÍA GENÉRICA
(para versiones/países donde esté previsto)
El símbolo se enciende con los eventos que se indican a
continuación.En estos casos, acudir lo antes posible a la Red de
Asistencia Alfa Romeo para que solucionen la anomalía.
Sobrecalentamiento embrague
El símbolo se enciende en caso de sobrecalentamiento del embrague.
Avería sensor de presión del aceite motor
El símbolo se enciende cuando se detecta una anomalía en el sensor de presión del aceite motor.
Bloqueo de combustible
El símbolo se enciende cuando se avería el sistema de bloqueo del combustible.
59

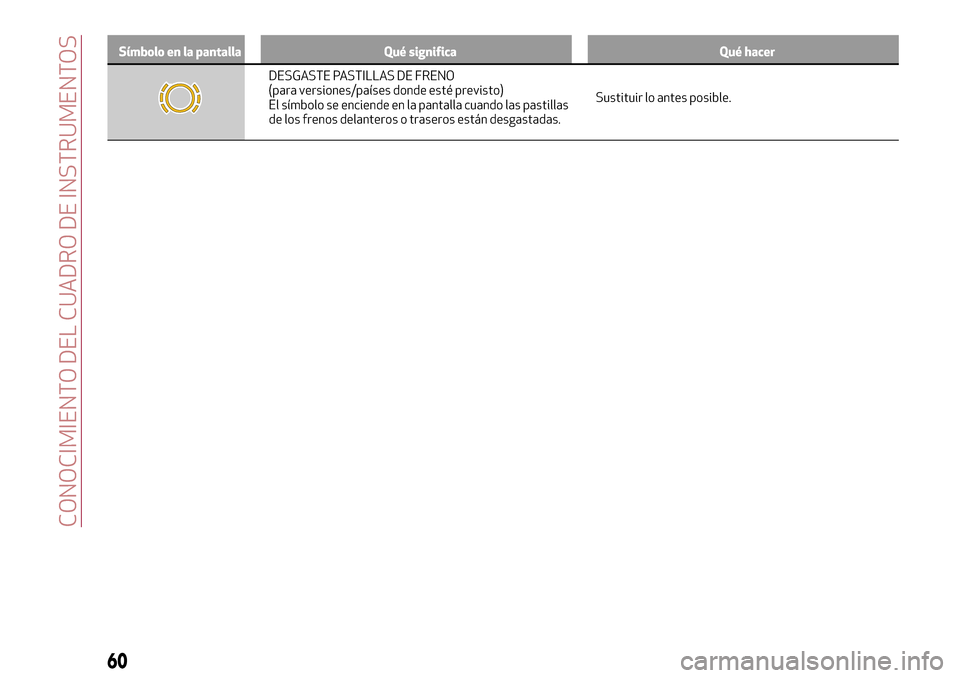

Símbolo en la pantalla Qué significa Qué hacer
DESGASTE PASTILLAS DE FRENO
(para versiones/países donde esté previsto)
El símbolo se enciende en la pantalla cuando las pastillas
de los frenos delanteros o traseros están desgastadas.Sustituir lo antes posible.
60

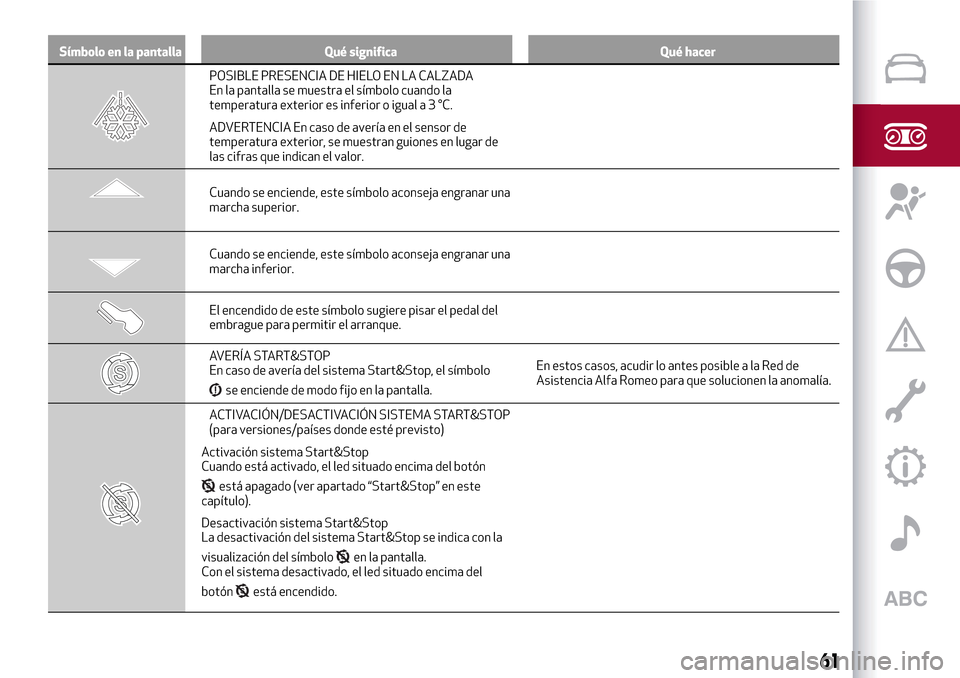

CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Símbolo en la pantalla Qué significa Qué hacer
POSIBLE PRESENCIA DE HIELO EN LA CALZADA
En la pantalla se muestra el símbolo cuando la
temperatura exterior es inferior o iguala3°C.
ADVERTENCIA En caso de avería en el sensor de
temperatura exterior, se muestran guiones en lugar de
las cifras que indican el valor.
Cuando se enciende, este símbolo aconseja engranar una
marcha superior.
Cuando se enciende, este símbolo aconseja engranar una
marcha inferior.
El encendido de este símbolo sugiere pisar el pedal del
embrague para permitir el arranque.
AVERÍA START&STOP
En caso de avería del sistema Start&Stop, el símbolo
se enciende de modo fijo en la pantalla.En estos casos, acudir lo antes posible a la Red de
Asistencia Alfa Romeo para que solucionen la anomalía.
ACTIVACIÓN/DESACTIVACIÓN SISTEMA START&STOP
(para versiones/países donde esté previsto)
Activación sistema Start&Stop
Cuando está activado, el led situado encima del botón
está apagado (ver apartado “Start&Stop” en este
capítulo).
Desactivación sistema Start&Stop
La desactivación del sistema Start&Stop se indica con la
visualización del símbolo
en la pantalla.
Con el sistema desactivado, el led situado encima del
botón
está encendido.
61

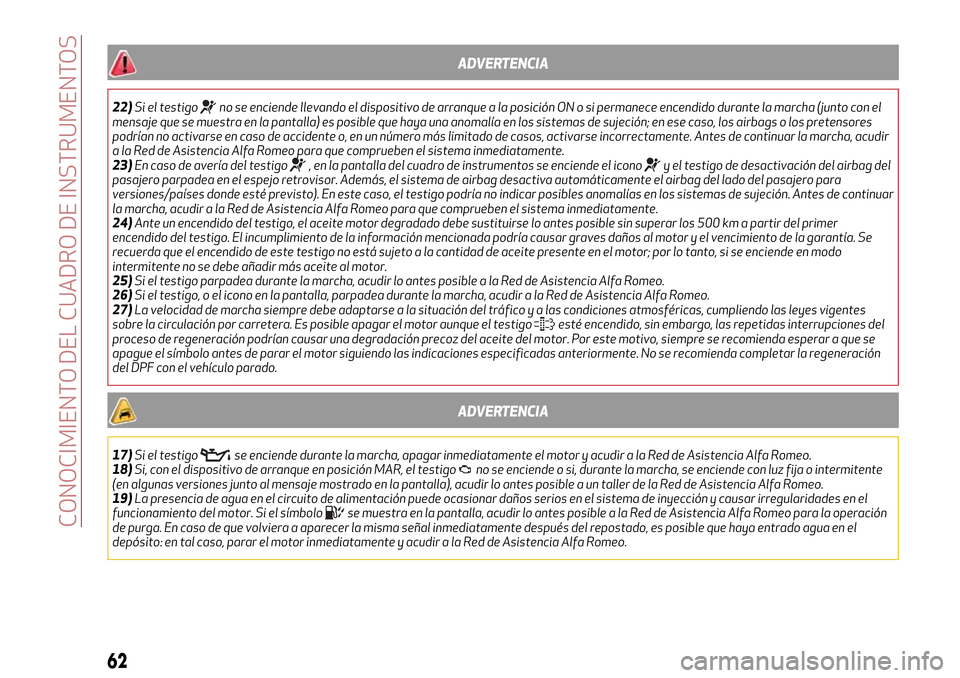

ADVERTENCIA
22)Si el testigono se enciende llevando el dispositivo de arranque a la posición ON o si permanece encendido durante la marcha (junto con el
mensaje que se muestra en la pantalla) es posible que haya una anomalía en los sistemas de sujeción; en ese caso, los airbags o los pretensores
podrían no activarse en caso de accidente o, en un número más limitado de casos, activarse incorrectamente. Antes de continuar la marcha, acudir
a la Red de Asistencia Alfa Romeo para que comprueben el sistema inmediatamente.
23)En caso de avería del testigo
, en la pantalla del cuadro de instrumentos se enciende el iconoy el testigo de desactivación del airbag del
pasajero parpadea en el espejo retrovisor. Además, el sistema de airbag desactiva automáticamente el airbag del lado del pasajero para
versiones/países donde esté previsto). En este caso, el testigo podría no indicar posibles anomalías en los sistemas de sujeción. Antes de continuar
la marcha, acudir a la Red de Asistencia Alfa Romeo para que comprueben el sistema inmediatamente.
24)Ante un encendido del testigo, el aceite motor degradado debe sustituirse lo antes posible sin superar los 500 km a partir del primer
encendido del testigo. El incumplimiento de la información mencionada podría causar graves daños al motor y el vencimiento de la garantía. Se
recuerda que el encendido de este testigo no está sujeto a la cantidad de aceite presente en el motor; por lo tanto, si se enciende en modo
intermitente no se debe añadir más aceite al motor.
25)Si el testigo parpadea durante la marcha, acudir lo antes posible a la Red de Asistencia Alfa Romeo.
26)Si el testigo, o el icono en la pantalla, parpadea durante la marcha, acudir a la Red de Asistencia Alfa Romeo.
27)La velocidad de marcha siempre debe adaptarse a la situación del tráfico y a las condiciones atmosféricas, cumpliendo las leyes vigentes
sobre la circulación por carretera. Es posible apagar el motor aunque el testigo
esté encendido, sin embargo, las repetidas interrupciones del
proceso de regeneración podrían causar una degradación precoz del aceite del motor. Por este motivo, siempre se recomienda esperar a que se
apague el símbolo antes de parar el motor siguiendo las indicaciones especificadas anteriormente. No se recomienda completar la regeneración
del DPF con el vehículo parado.
ADVERTENCIA
17)Si el testigose enciende durante la marcha, apagar inmediatamente el motor y acudir a la Red de Asistencia Alfa Romeo.
18)Si, con el dispositivo de arranque en posición MAR, el testigono se enciende o si, durante la marcha, se enciende con luz fija o intermitente
(en algunas versiones junto al mensaje mostrado en la pantalla), acudir lo antes posible a un taller de la Red de Asistencia Alfa Romeo.
19)La presencia de agua en el circuito de alimentación puede ocasionar daños serios en el sistema de inyección y causar irregularidades en el
funcionamiento del motor. Si el símbolo
se muestra en la pantalla, acudir lo antes posible a la Red de Asistencia Alfa Romeo para la operación
de purga. En caso de que volviera a aparecer la misma señal inmediatamente después del repostado, es posible que haya entrado agua en el
depósito: en tal caso, parar el motor inmediatamente y acudir a la Red de Asistencia Alfa Romeo.
62
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Este capítulo es muy importante: en él se describen los sistemas
de seguridad que forman el equipamiento del vehículo y se dan las
instrucciones necesarias para utilizarlos correctamente.
SEGURIDAD
SISTEMAS DE SEGURIDAD ACTIVA...................64

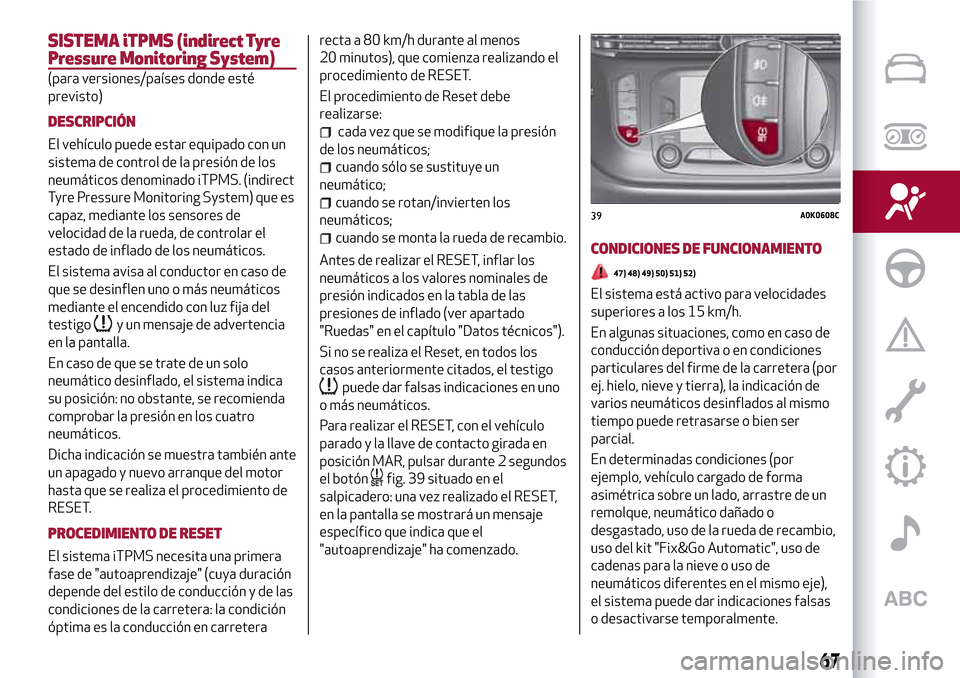

SISTEMA iTPMS (indirect Tyre Pressure Monitoring System)....67

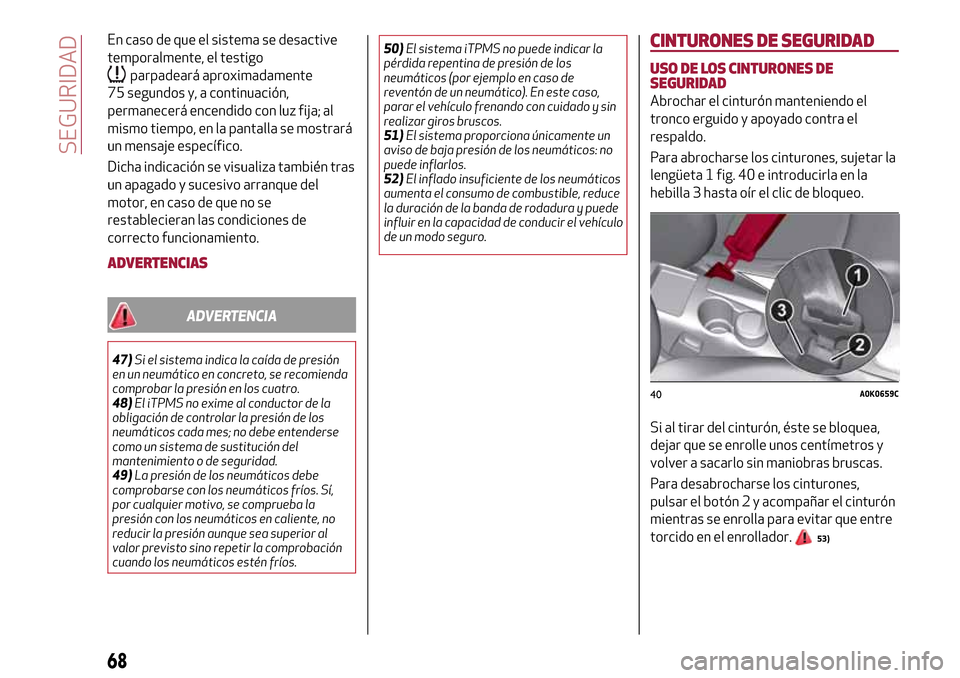

CINTURONES DE SEGURIDAD ......................68
SISTEMA S.B.R. (Seat Belt Reminder)..................70
PRETENSORES...............................71
SEGURIDAD DE LOS NIÑOS DURANTE EL TRANSPORTE ......73
MONTAJE DE UNA SILLITA "UNIVERSAL" PARA NIÑOS (con los
cinturones de seguridad)..........................75
PREINSTALACIÓN PARA EL MONTAJE DE SILLAS PARA NIÑOS
"ISOFIX"....................................78
AIRBAGS FRONTALES...........................81
AIRBAGS LATERALES (SIDE BAG - WINDOW BAG)..........85

SISTEMAS DE SEGURIDAD
ACTIVA
SISTEMA ABS
Es un sistema que forma parte del
sistema de frenos y evita, sea cual sea el
estado del firme de la carretera y la
intensidad de la acción de frenado, el
bloqueo de una o varias ruedas
impidiendo que patinen, con el fin de
garantizar el control del vehículo incluso
durante una frenada de emergencia y
reduciendo la distancia de frenado.
Intervención del sistema
La intervención del ABS se indica a través
de una ligera pulsación del pedal de freno
y un ruido: se trata de un comportamiento
completamente normal del sistema en
fase de intervención.
33) 34) 35) 36) 37) 38) 39)
SISTEMA ASR (AntiSlip Regulation)
40) 41) 42)
Forma parte del sistema ESC y actúa
automáticamente en caso de
deslizamiento, de pérdida de adherencia
sobre firme mojado (aquaplaning),
aceleración sobre firmes resbaladizos,
nevados o helados, etc. de una o ambas
ruedas motrices.Intervención del sistema
El sistema interviene sobre la potencia
del motor y los frenos.
Se indica con el encendido intermitente
del testigo
en el cuadro de
instrumentos para informar al conductor
de que el vehículo está en condiciones
críticas de estabilidad y adherencia.
SISTEMA MSR (Motor Schleppmoment
Regelung)
El sistema evita el bloqueo de las ruedas
motrices que podría verificarse, por
ejemplo, si se suelta de improviso el
pedal del acelerador o se baja de marcha
bruscamente en condiciones de escasa
adherencia.
En esa situación, el efecto de frenado del
motor podría causar el deslizamiento de
las ruedas motrices con la consiguiente
pérdida de estabilidad del vehículo.
Cuando el sistema detecta este
inconveniente, aumenta la velocidad del
motor para mantener la estabilidad y las
condiciones de estabilidad.
SISTEMA HBA (Hydraulic Brake Assist)
43) 44) 45)
El sistema HBA se ha diseñado para
optimizar la capacidad de frenada del
vehículo en caso de frenada de
emergencia: el sistema HBA completa el
sistema ABS.La máxima asistencia del sistema HBA se
obtiene pisando rápidamente y de
manera continua el pedal del freno.
SISTEMA DST (Dynamic Steering
Torque)
46)
La función DST aprovecha la integración
del sistema ESC con la dirección asistida
eléctrica para aumentar el nivel de
seguridad del vehículo.
En situaciones críticas (frenada en firmes
con adherencia diferenciada) el sistema
ESC, mediante la función DST, ordena a la
dirección una contribución adicional de
par en el volante para sugerir al
conductor la maniobra más correcta.
La acción coordinada de los frenos y la
dirección aumenta la sensación de
seguridad y control del vehículo.
SISTEMA EBD
El sistema EBD forma parte del sistema
ESC e interviene durante la frenada,
repartiendo de manera excelente la
fuerza de frenado entre las ruedas
delanteras y traseras.
De esta manera se garantiza una
estabilidad mayor en frenada del
vehículo, evitando un bloqueo repentino
de las ruedas traseras y la consecuente
inestabilidad del vehículo.
64
SEGURIDAD

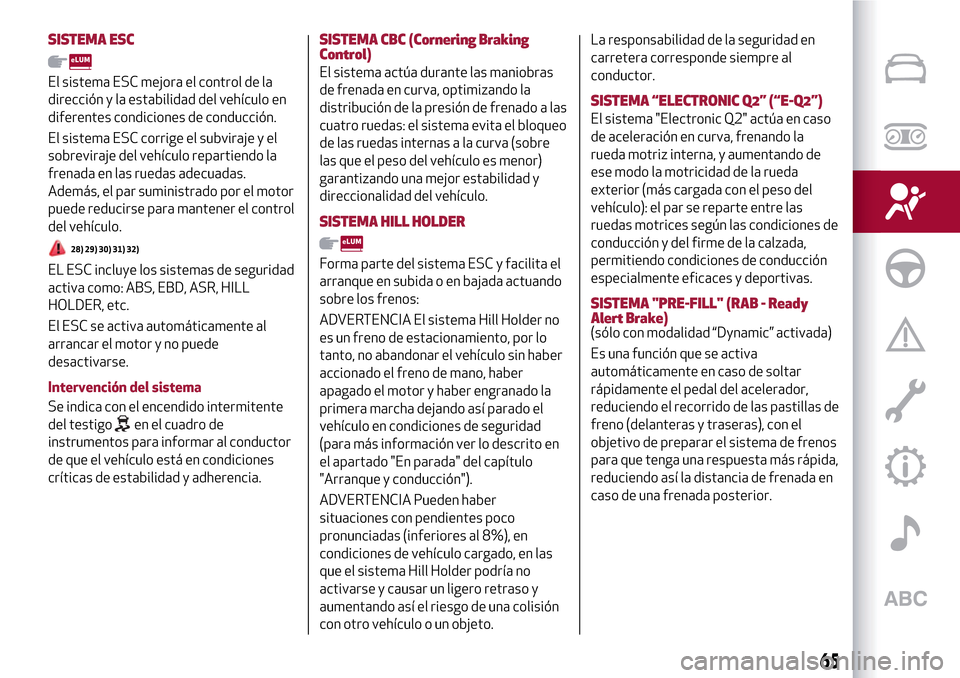

SISTEMA ESC
El sistema ESC mejora el control de la
dirección y la estabilidad del vehículo en
diferentes condiciones de conducción.
El sistema ESC corrige el subviraje y el
sobreviraje del vehículo repartiendo la
frenada en las ruedas adecuadas.
Además, el par suministrado por el motor
puede reducirse para mantener el control
del vehículo.
28) 29) 30) 31) 32)
EL ESC incluye los sistemas de seguridad
activa como: ABS, EBD, ASR, HILL
HOLDER, etc.
El ESC se activa automáticamente al
arrancar el motor y no puede
desactivarse.
Intervención del sistema
Se indica con el encendido intermitente
del testigo
en el cuadro de
instrumentos para informar al conductor
de que el vehículo está en condiciones
críticas de estabilidad y adherencia.
SISTEMA CBC (Cornering Braking
Control)
El sistema actúa durante las maniobras
de frenada en curva, optimizando la
distribución de la presión de frenado a las
cuatro ruedas: el sistema evita el bloqueo
de las ruedas internas a la curva (sobre
las que el peso del vehículo es menor)
garantizando una mejor estabilidad y
direccionalidad del vehículo.
SISTEMA HILL HOLDER
Forma parte del sistema ESC y facilita el
arranque en subida o en bajada actuando
sobre los frenos:
ADVERTENCIA El sistema Hill Holder no
es un freno de estacionamiento, por lo
tanto, no abandonar el vehículo sin haber
accionado el freno de mano, haber
apagado el motor y haber engranado la
primera marcha dejando así parado el
vehículo en condiciones de seguridad
(para más información ver lo descrito en
el apartado "En parada" del capítulo
"Arranque y conducción").
ADVERTENCIA Pueden haber
situaciones con pendientes poco
pronunciadas (inferiores al 8%), en
condiciones de vehículo cargado, en las
que el sistema Hill Holder podría no
activarse y causar un ligero retraso y
aumentando así el riesgo de una colisión
con otro vehículo o un objeto.La responsabilidad de la seguridad en
carretera corresponde siempre al
conductor.
SISTEMA “ELECTRONIC Q2” (“E-Q2”)
El sistema "Electronic Q2" actúa en caso
de aceleración en curva, frenando la
rueda motriz interna, y aumentando de
ese modo la motricidad de la rueda
exterior (más cargada con el peso del
vehículo): el par se reparte entre las
ruedas motrices según las condiciones de
conducción y del firme de la calzada,
permitiendo condiciones de conducción
especialmente eficaces y deportivas.
SISTEMA "PRE-FILL" (RAB - Ready
Alert Brake)
(sólo con modalidad “Dynamic” activada)
Es una función que se activa
automáticamente en caso de soltar
rápidamente el pedal del acelerador,
reduciendo el recorrido de las pastillas de
freno (delanteras y traseras), con el
objetivo de preparar el sistema de frenos
para que tenga una respuesta más rápida,
reduciendo así la distancia de frenada en
caso de una frenada posterior.
65

ADVERTENCIA
28)El sistema ESC no puede modificar las
leyes naturales de la física ni aumentar la
adherencia permitida por el estado de la
calzada.
29)El sistema ESC no puede evitar los
accidentes, incluidos aquellos debidos a una
velocidad excesiva en curva, al conducir
sobre superficies con baja adherencia o en
caso de aquaplaning.
30)Las funciones del sistema ESC nunca
deben probarse de manera irresponsable y
peligrosa, comprometiendo la seguridad de
todos los usuarios de la carretera.
31)Para el funcionamiento correcto del
sistema ESC es indispensable que los
neumáticos sean de la misma marca y del
mismo tipo en todas las ruedas, que estén en
buen estado y sobre todo que respeten el
tipo y las dimensiones indicadas.
32)Las prestaciones de los sistemas ESC y
ASR no deben inducir al conductor a correr
riesgos inútiles e innecesarios. El estilo de
conducción debe adaptarse siempre al
estado de la calzada, a la visibilidad y al
tráfico. La responsabilidad de la seguridad
en carretera corresponde siempre al
conductor.
33)Cuando el ABS está interviniendo y se
notan las pulsaciones en el pedal del freno,
no disminuir la presión y seguir pisando el
pedal sin ningún temor; de este modo, el
espacio de frenada será el mínimo posible
permitido por el estado del firme de la
calzada.34)Para obtener el máximo rendimiento del
sistema de frenos, es necesario recorrer
500 km aproximadamente para su ajuste:
durante este período no se debe frenar de
manera brusca, continua o prolongada.
35)Si el ABS interviene, significa que se
está alcanzando el límite de adherencia
entre los neumáticos y el firme de la
carretera: será necesario disminuir la
velocidad para adaptar la marcha a la
adherencia disponible.
36)El sistema ABS no puede contrariar las
leyes naturales de la física ni aumentar la
adherencia permitida por el estado de la
calzada.
37)El sistema ABS no puede evitar los
accidentes, incluidos aquellos debidos a una
velocidad excesiva en curva, al conducir
sobre superficies con baja adherencia o en
caso de aquaplaning.
38)Las capacidades del sistema ABS no
deben probarse de manera irresponsable y
peligrosa, comprometiendo la seguridad del
conductor y de los demás ocupantes.
39)Para el funcionamiento correcto del
sistema ABS es indispensable que los
neumáticos sean de la misma marca y del
mismo tipo en todas las ruedas, que estén en
buen estado y sobre todo que respeten el
tipo y las dimensiones indicadas.
40)El sistema ASR no puede contrariar las
leyes naturales de la física ni aumentar la
adherencia permitida por el estado de la
calzada.
41)El sistema ASR no puede evitar los
accidentes, incluidos aquellos debidos a una
velocidad excesiva en curva, al conducir
sobre superficies con baja adherencia o en
caso de aquaplaning.42)Las capacidades del sistema ASR no
deben probarse de manera irresponsable y
peligrosa, comprometiendo la seguridad del
conductor y de los demás ocupantes.
43)El sistema HBA no puede contrariar las
leyes naturales de la física ni aumentar la
adherencia permitida por el estado de la
calzada.
44)El sistema HBA no puede evitar los
accidentes, incluidos aquellos debidos a una
velocidad excesiva en curva, al conducir
sobre superficies con baja adherencia o en
caso de aquaplaning.
45)Las capacidades del sistema HBA nunca
deben probarse de manera irresponsable y
peligrosa, comprometiendo la seguridad del
conductor, de los demás ocupantes a bordo
del vehículo y de todos los demás usuarios
de la carretera.
46)El DST constituye una ayuda durante la
conducción y no sustituye al conductor en la
responsabilidad de conducir el vehículo.
66
SEGURIDAD

SISTEMA iTPMS (indirect Tyre
Pressure Monitoring System)
(para versiones/países donde esté
previsto)
DESCRIPCIÓN
El vehículo puede estar equipado con un
sistema de control de la presión de los
neumáticos denominado iTPMS. (indirect
Tyre Pressure Monitoring System) que es
capaz, mediante los sensores de
velocidad de la rueda, de controlar el
estado de inflado de los neumáticos.
El sistema avisa al conductor en caso de
que se desinflen uno o más neumáticos
mediante el encendido con luz fija del
testigo
y un mensaje de advertencia
en la pantalla.
En caso de que se trate de un solo
neumático desinflado, el sistema indica
su posición: no obstante, se recomienda
comprobar la presión en los cuatro
neumáticos.
Dicha indicación se muestra también ante
un apagado y nuevo arranque del motor
hasta que se realiza el procedimiento de
RESET.
PROCEDIMIENTO DE RESET
El sistema iTPMS necesita una primera
fase de "autoaprendizaje" (cuya duración
depende del estilo de conducción y de las
condiciones de la carretera: la condición
óptima es la conducción en carreterarecta a 80 km/h durante al menos
20 minutos), que comienza realizando el
procedimiento de RESET.
El procedimiento de Reset debe
realizarse:
cada vez que se modifique la presión
de los neumáticos;
cuando sólo se sustituye un
neumático;
cuando se rotan/invierten los
neumáticos;
cuando se monta la rueda de recambio.
Antes de realizar el RESET, inflar los
neumáticos a los valores nominales de
presión indicados en la tabla de las
presiones de inflado (ver apartado
"Ruedas" en el capítulo "Datos técnicos").
Si no se realiza el Reset, en todos los
casos anteriormente citados, el testigo
puede dar falsas indicaciones en uno
o más neumáticos.
Para realizar el RESET, con el vehículo
parado y la llave de contacto girada en
posición MAR, pulsar durante 2 segundos
el botón
fig. 39 situado en el
salpicadero: una vez realizado el RESET,
en la pantalla se mostrará un mensaje
específico que indica que el
"autoaprendizaje" ha comenzado.
CONDICIONES DE FUNCIONAMIENTO
47) 48) 49) 50) 51) 52)
El sistema está activo para velocidades
superiores a los 15 km/h.
En algunas situaciones, como en caso de
conducción deportiva o en condiciones
particulares del firme de la carretera (por
ej. hielo, nieve y tierra), la indicación de
varios neumáticos desinflados al mismo
tiempo puede retrasarse o bien ser
parcial.
En determinadas condiciones (por
ejemplo, vehículo cargado de forma
asimétrica sobre un lado, arrastre de un
remolque, neumático dañado o
desgastado, uso de la rueda de recambio,
uso del kit "Fix&Go Automatic", uso de
cadenas para la nieve o uso de
neumáticos diferentes en el mismo eje),
el sistema puede dar indicaciones falsas
o desactivarse temporalmente.
39A0K0608C
67

En caso de que el sistema se desactive
temporalmente, el testigo
parpadeará aproximadamente
75 segundos y, a continuación,
permanecerá encendido con luz fija; al
mismo tiempo, en la pantalla se mostrará
un mensaje específico.
Dicha indicación se visualiza también tras
un apagado y sucesivo arranque del
motor, en caso de que no se
restablecieran las condiciones de
correcto funcionamiento.
ADVERTENCIAS
ADVERTENCIA
47)Si el sistema indica la caída de presión
en un neumático en concreto, se recomienda
comprobar la presión en los cuatro.
48)El iTPMS no exime al conductor de la
obligación de controlar la presión de los
neumáticos cada mes; no debe entenderse
como un sistema de sustitución del
mantenimiento o de seguridad.
49)La presión de los neumáticos debe
comprobarse con los neumáticos fríos. Sí,
por cualquier motivo, se comprueba la
presión con los neumáticos en caliente, no
reducir la presión aunque sea superior al
valor previsto sino repetir la comprobación
cuando los neumáticos estén fríos.50)El sistema iTPMS no puede indicar la
pérdida repentina de presión de los
neumáticos (por ejemplo en caso de
reventón de un neumático). En este caso,
parar el vehículo frenando con cuidado y sin
realizar giros bruscos.
51)El sistema proporciona únicamente un
aviso de baja presión de los neumáticos: no
puede inflarlos.
52)El inflado insuficiente de los neumáticos
aumenta el consumo de combustible, reduce
la duración de la banda de rodadura y puede
influir en la capacidad de conducir el vehículo
de un modo seguro.
CINTURONES DE SEGURIDAD
USO DE LOS CINTURONES DE
SEGURIDAD
Abrochar el cinturón manteniendo el
tronco erguido y apoyado contra el
respaldo.
Para abrocharse los cinturones, sujetar la
lengüeta 1 fig. 40 e introducirla en la
hebilla 3 hasta oír el clic de bloqueo.
Si al tirar del cinturón, éste se bloquea,
dejar que se enrolle unos centímetros y
volver a sacarlo sin maniobras bruscas.
Para desabrocharse los cinturones,
pulsar el botón 2 y acompañar el cinturón
mientras se enrolla para evitar que entre
torcido en el enrollador.
53)
40A0K0659C
68
SEGURIDAD
