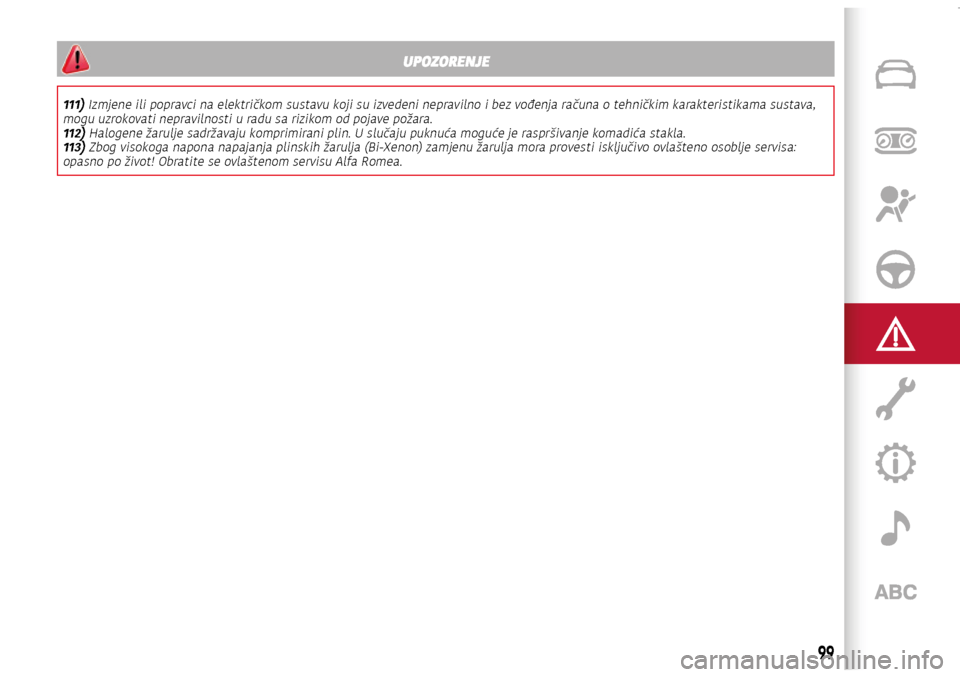

UPOZORENJE
111) Izmjene ili popravci na električkom sustavu koji su izvedeni nepravilno i bez vođenja računa o tehničkim karakteristikama sustava, mogu uzrokovati nepravilnosti u radu sa rizikom od pojave požara.112) Halogene žarulje sadržavaju komprimirani plin. U slučaju puknuća moguće je raspršivanje komadića stakla.113) Zbog visokoga napona napajanja plinskih žarulja (Bi-Xenon) zamjenu\
žarulja mora provesti isključivo ovlašteno osoblje servisa: opasno po život! Obratite se ovlaštenom servisu Alfa Romea.
99

72A0K0631C
73A0K0632C74A0K0633C
75A0K0634C
72A0K0631C
73A0K0632C74A0K0633C
75A0K0634C
ZAMJENA ŽARULJA VANJSKIH
SVJETALA
SKLOP PREDNJIH SVJETALA
Sklop prednjih svjetala sadrži pozicij-ska/dnevna svjetla (DRL), kratka, duga
svjetla, te pokazivače smjera. Žarulje
unutar sklopa su smještene na sljedeći
način, sl. 72:
1. Kratka svjetla;
2. Pozicijska/dnevna i duga svjetla;
3. Pokazivači smjera.
POZICIJSKA/DNEVNA SVJETLA (DRL)
Ova svjetla su LED. Za zamjenu ovih
svjetala obratite se ovlaštenom servisu
Alfa Romea.
DUGA SVJETLA
Za zamjenu žarulje, postupite na slje-deći način:
❒ skinite postavljeni zaštitni poklopac
2, sl. 72;
❒ skinite priključak 3, sl. 73 i otvorite
kopče 1 prema van;
❒ izvadite i zamijenite žarulju 2;

❒ vratite sklop, pazeći da je pravilno
učvršćen, i osiguran sa kopčama 1 i
ponovno spojite priključak 3;
❒ vratite poklopac 2, sl. 72.
KRATKA SVJETLA
Za zamjenu žarulje, postupite na slje-deći način:

❒ skinite postavljeni zaštitni poklopac
1, sl. 72;
❒ skinite priključak 2, sl. 74 i pritisnite
kopču 1 prema naprijed i otpustite
je guranjem prema unutrašnjosti
automobila;
❒ izvadite i zamijenite žarulju 3;

❒ vratite sklop, pazeći da je pravilno
učvršćen i osiguran sa kopčama 1 i
ponovno spojite priključak 2;
❒ vratite poklopac 1, sl. 72.
POKAZIVAČI SMJERA
Prednji
Za zamjenu žarulje, učinite slijedeće:

❒ okrenite poklopac 3, sl. 72 u smjeru
suprotnom od kazaljke na satu za ¼
okreta;
100
U SLUAJU NUDE

76A0K0635C
77A0K0636C
78A0K0637C
79A0K0638AC
76A0K0635C
77A0K0636C
78A0K0637C
79A0K0638AC

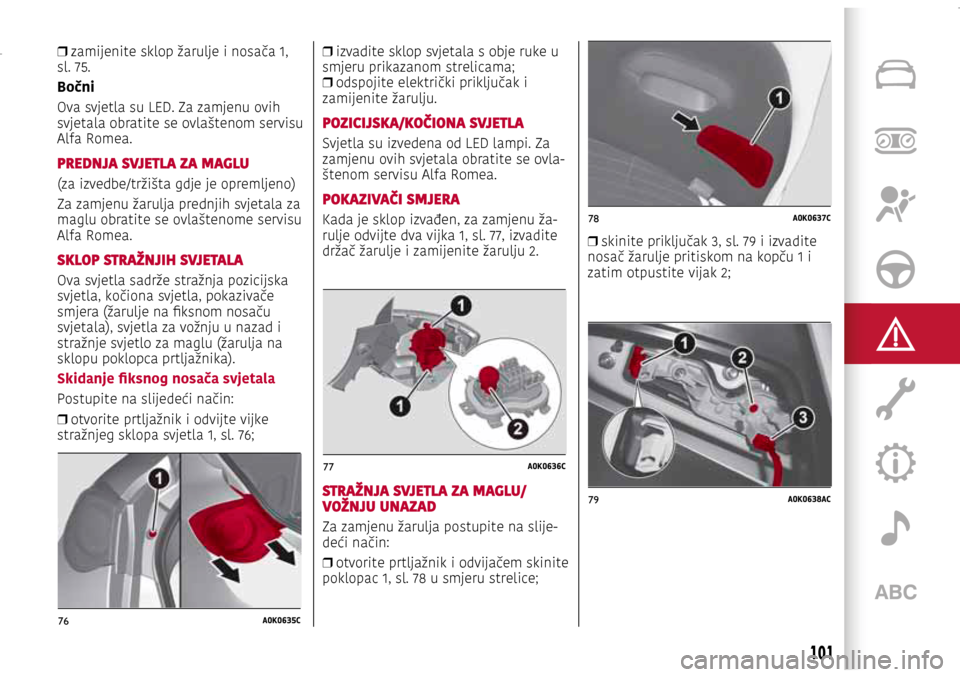

❒ zamijenite sklop žarulje i nosača 1,
sl. 75.
Bočni
Ova svjetla su LED. Za zamjenu ovih
svjetala obratite se ovlaštenom servisu
Alfa Romea.
PREDNJA SVJETLA ZA MAGLU
(za izvedbe/tržišta gdje je opremljeno)
Za zamjenu žarulja prednjih svjetala za
maglu obratite se ovlaštenome servisu
Alfa Romea.
SKLOP STRAŽNJIH SVJETALA
Ova svjetla sadrže stražnja pozicijska
svjetla, kočiona svjetla, pokazivače
smjera (žarulje na fiksnom nosaču
svjetala), svjetla za vožnju u nazad i
stražnje svjetlo za maglu (žarulja na
sklopu poklopca prtljažnika).
Skidanje fiksnog nosača svjetala
Postupite na slijedeći način:

❒ otvorite prtljažnik i odvijte vijke
stražnjeg sklopa svjetla 1, sl. 76;
❒ izvadite sklop svjetala s obje ruke u
smjeru prikazanom strelicama;
❒ odspojite električki priključak i
zamijenite žarulju.
POZICIJSKA/KOČIONA SVJETLA
Svjetla su izvedena od LED lampi. Za
zamjenu ovih svjetala obratite se ovla-štenom servisu Alfa Romea.
POKAZIVAČI SMJERA
Kada je sklop izvađen, za zamjenu ža-rulje odvijte dva vijka 1, sl. 77, izvadite
držač žarulje i zamijenite žarulju 2.
STRAŽNJA SVJETLA ZA MAGLU/VOŽNJU UNAZAD
Za zamjenu žarulja postupite na slije-deći način:

❒ otvorite prtljažnik i odvijačem skinite
poklopac 1, sl. 78 u smjeru strelice;
❒ skinite priključak 3, sl. 79 i izvadite
nosač žarulje pritiskom na kopču 1 i
zatim otpustite vijak 2;
101

80A0K0638BC81A0K0905C
82A0K0640C

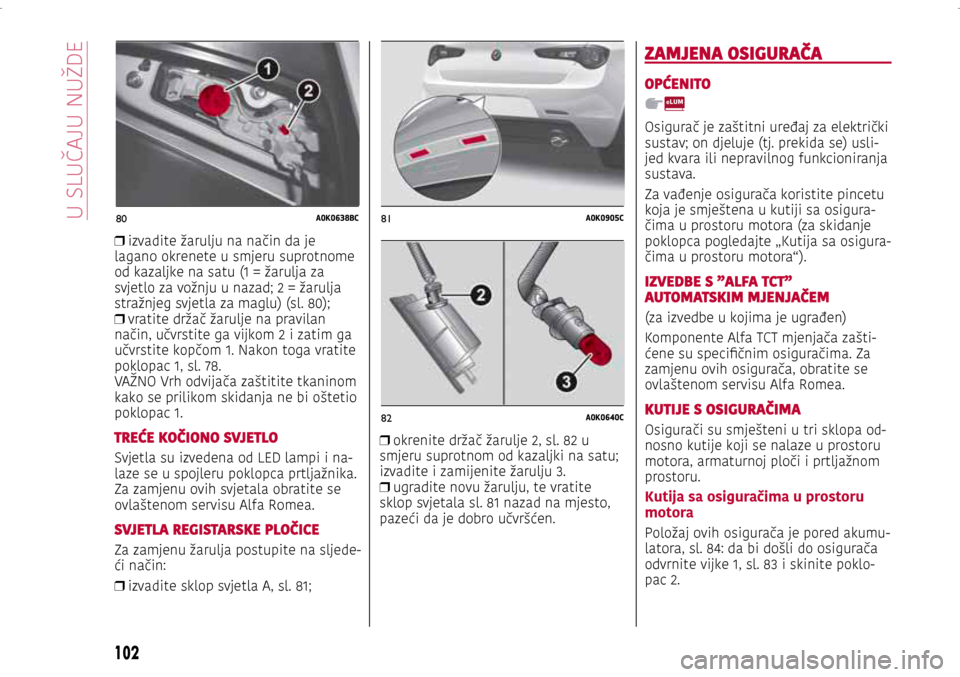

❒ izvadite žarulju na način da je
lagano okrenete u smjeru suprotnome
od kazaljke na satu (1 = žarulja za
svjetlo za vožnju u nazad; 2 = žarulja
stražnjeg svjetla za maglu) (sl. 80);
❒ vratite držač žarulje na pravilan
način, učvrstite ga vijkom 2 i zatim ga
učvrstite kopčom 1. Nakon toga vratite
poklopac 1, sl. 78.
VAŽNO Vrh odvijača zaštitite tkaninom
kako se prilikom skidanja ne bi oštetio
poklopac 1.
TREĆE KOČIONO SVJETLO
Svjetla su izvedena od LED lampi i na-laze se u spojleru poklopca prtljažnika.
Za zamjenu ovih svjetala obratite se
ovlaštenom servisu Alfa Romea.
SVJETLA REGISTARSKE PLOČICE
Za zamjenu žarulja postupite na sljede-ći način:

❒ izvadite sklop svjetla A, sl. 81;
❒ okrenite držač žarulje 2, sl. 82 u
smjeru suprotnom od kazaljki na satu;
izvadite i zamijenite žarulju 3.
❒ ugradite novu žarulju, te vratite
sklop svjetala sl. 81 nazad na mjesto,
pazeći da je dobro učvršćen.
ZAMJENA OSIGURAČA
OPĆENITO
Osigurač je zaštitni uređaj za električki
sustav; on djeluje (tj. prekida se) usli-jed kvara ili nepravilnog funkcioniranja
sustava.
Za vađenje osigurača koristite pincetu
koja je smještena u kutiji sa osigura
-čima u prostoru motora (za skidanje
poklopca pogledajte „Kutija sa osigura-čima u prostoru motora“).
IZVEDBE S ”ALFA TCT” AUTOMATSKIM MJENJAČEM
(za izvedbe u kojima je ugrađen)
Komponente Alfa TCT mjenjača zašti
-ćene su specifičnim osiguračima. Za
zamjenu ovih osigurača, obratite se
ovlaštenom servisu Alfa Romea.
KUTIJE S OSIGURAČIMA
Osigurači su smješteni u tri sklopa od-nosno kutije koji se nalaze u prostoru
motora, armaturnoj ploči i prtljažnom
prostoru.
Kutija sa osiguračima u prostoru
motora

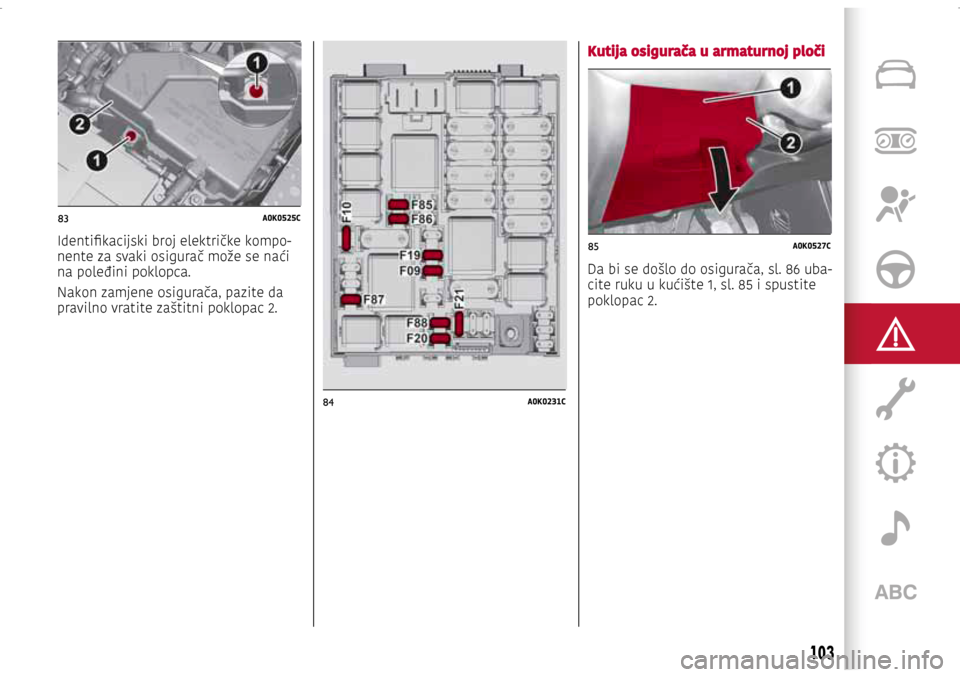

Položaj ovih osigurača je pored akumu-latora, sl. 84: da bi došli do osigurača
odvrnite vijke 1, sl. 83 i skinite poklo-pac 2.
102
U SLUAJU NUDE

83A0K0525C
84A0K0231C
85A0K0527CIdentifikacijski broj električke kompo-nente za svaki osigurač može se naći
na poleđini poklopca.
Nakon zamjene osigurača, pazite da
pravilno vratite zaštitni poklopac 2.
Kutija osigurača u armaturnoj ploči
Da bi se došlo do osigurača, sl. 86 uba-cite ruku u kućište 1, sl. 85 i spustite
poklopac 2.
103

86A0K0244C
87A0K0731C
88A0K0249C

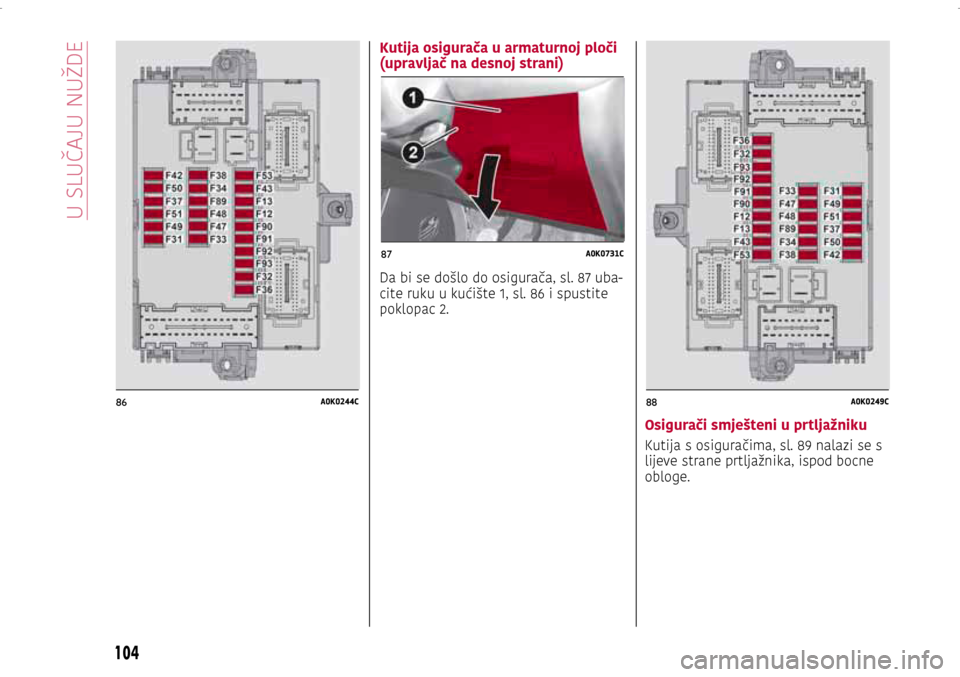

Kutija osigurača u armaturnoj ploči
(upravljač na desnoj strani)
Da bi se došlo do osigurača, sl. 87 uba-cite ruku u kućište 1, sl. 86 i spustite
poklopac 2.
Osigurači smješteni u prtljažniku

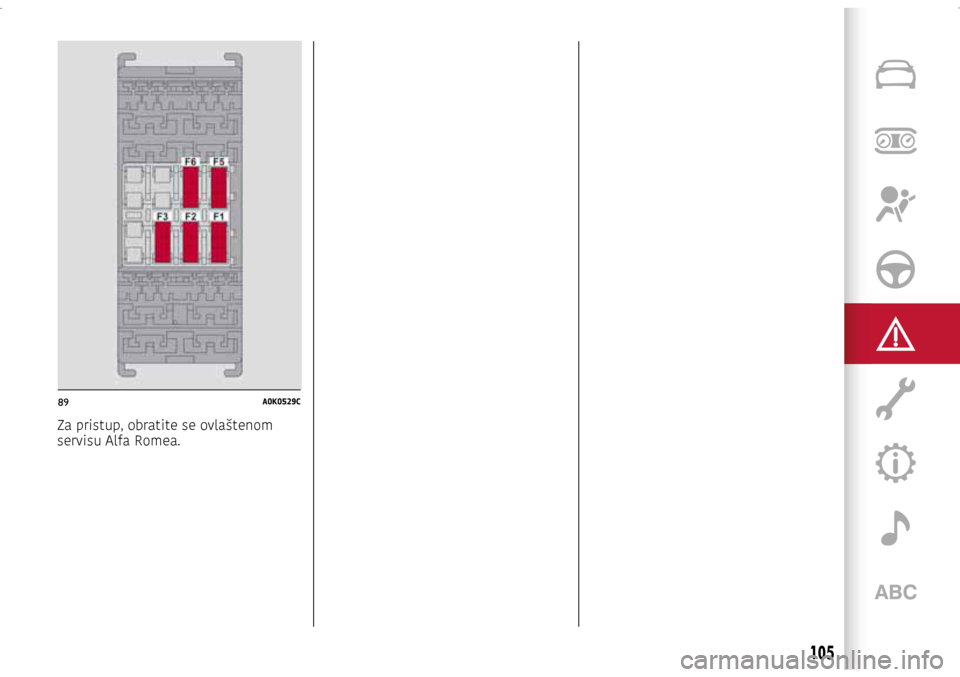

Kutija s osiguračima, sl. 89 nalazi se s
lijeve strane prtljažnika, ispod bocne
obloge.
104
U SLUAJU NUDE

89A0K0529C
Za pristup, obratite se ovlaštenom
servisu Alfa Romea.
105

Kutija s osiguračima u armaturnoj ploči
sl. 86
ZAŠTIĆENI UREĐAJOSIGURAČAMPERA
Desno dugo svjetlo F917,5
Lijevo dugo svjetlo F907,5
Desno kratko svjetlo (izvedba sa halogenim žaruljama) F127,5
Lijevo kratko svjetlo (izvedba sa halogenim žaruljama) F137,5
Desno kratko svjetlo (izvedba sa Bi-Xenon žaruljama) F1215
Lijevo kratko svjetlo (izvedba sa Bi-Xenon žaruljama) F1315
Desno svjetlo za maglu F937,5
Lijevo svjetlo za maglu F927,5
Svjetlo u prtljažniku/svjetlo u sjenilima/Svjetlo u pretincu/Prednje/Stražnje stropno svjetlo F3210
Razni uređaji F315
Stražnji električki podizač stakla (lijeva strana) F3320
Stražnji električki podizač stakla (desna strana) F3420
+30 F3610
Razni uređaji F377,5
Središnje zaključavanje F3820
Napajanje glavnog računala F425
Dvosmjerna pumpa za pranje vjetrobrana F4320
Prednji električki podizač stakla (vozačeva strana) F4720
Prednji električki podizač stakla (suvozačeva strana) F4820
Razni uređaji F495
106
U SLUČAJU NUfiDE

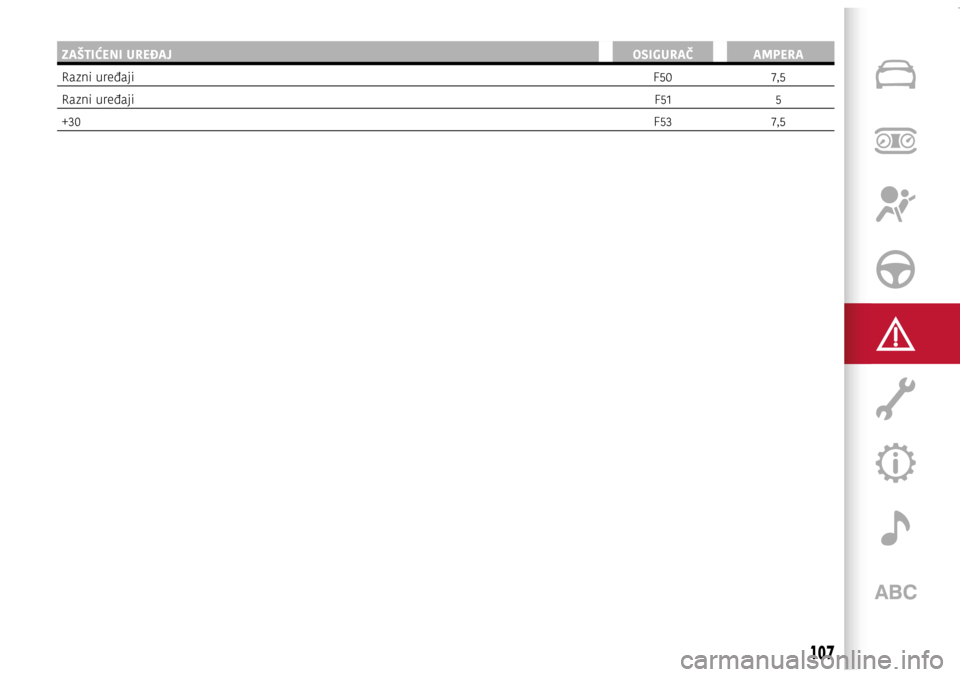

ZAŠTIĆENI UREĐAJOSIGURAČAMPERA
Razni uređaji F507,5
Razni uređaji F515
+30 F537,5
107

Kutija s osiguračima u prostoru motora
sl. 84
ZAŠTIĆENI UREĐAJOSIGURAČAMPERA
Napajanje pumpe perača svjetala F0930
Truba F1015
Kompresor klima uređaja F197,5
Grijač stražnjeg stakla F2030
Pumpa goriva F2115
Upaljač za cigarete/Utičnica F8515
12V utičnica u prtljažniku F8615
IBS senzor punjenja akumulatora za Start&Stop sustav F875
Odmrzavanje vanjskih zrcala F887,5
108
