Alfa Romeo Giulietta 2017 Vodič za korisnike (in Croatian)

110A0K0735AC
111A0K0735BC
112A0K0712BC
113A0K0623C

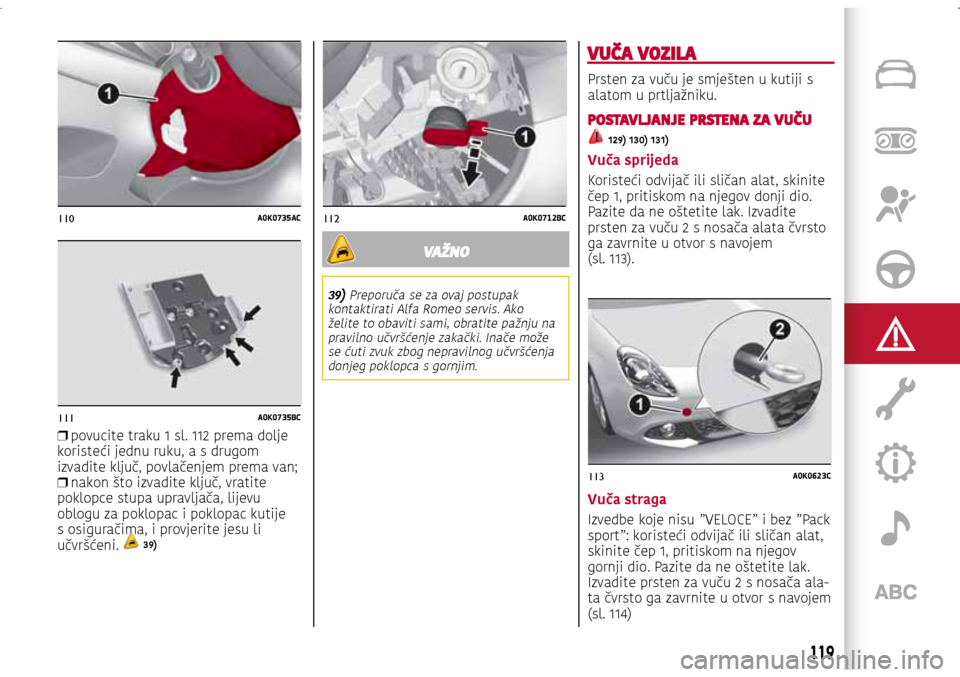

❒ povucite traku 1 sl. 112 prema dolje
koristeći jednu ruku, a s drugom
izvadite ključ, povlačenjem prema van;
❒ nakon što izvadite ključ, vratite
poklopce stupa upravljača, lijevu
oblogu za poklopac i poklopac kutije
s osiguračima, i provjerite jesu li
učvršćeni.
39)
VAŽNO
39) Preporuča se za ovaj postupak
kontaktirati Alfa Romeo servis. Ako želite to obaviti sami, obratite pažnju na pravilno učvršćenje zakački. Inače može se ćuti zvuk zbog nepravilnog učvršćenja donjeg poklopca s gornjim.
VUČA VOZILA
Prsten za vuču je smješten u kutiji s
alatom u prtljažniku.
POSTAVLJANJE PRSTENA ZA VUČU
129) 130) 131)
Vuča sprijeda
Koristeći odvijač ili sličan alat, skinite
čep 1, pritiskom na njegov donji dio.
Pazite da ne oštetite lak. Izvadite
prsten za vuču 2 s nosača alata čvrsto
ga zavrnite u otvor s navojem
(sl. 113).
Vuča straga
Izvedbe koje nisu ”VELOCE” i bez ”Pack
sport”: koristeći odvijač ili sličan alat,
skinite čep 1, pritiskom na njegov
gornji dio. Pazite da ne oštetite lak.
Izvadite prsten za vuču 2 s nosača ala
-ta čvrsto ga zavrnite u otvor s navojem
(sl. 114)
119

114A0K0898C

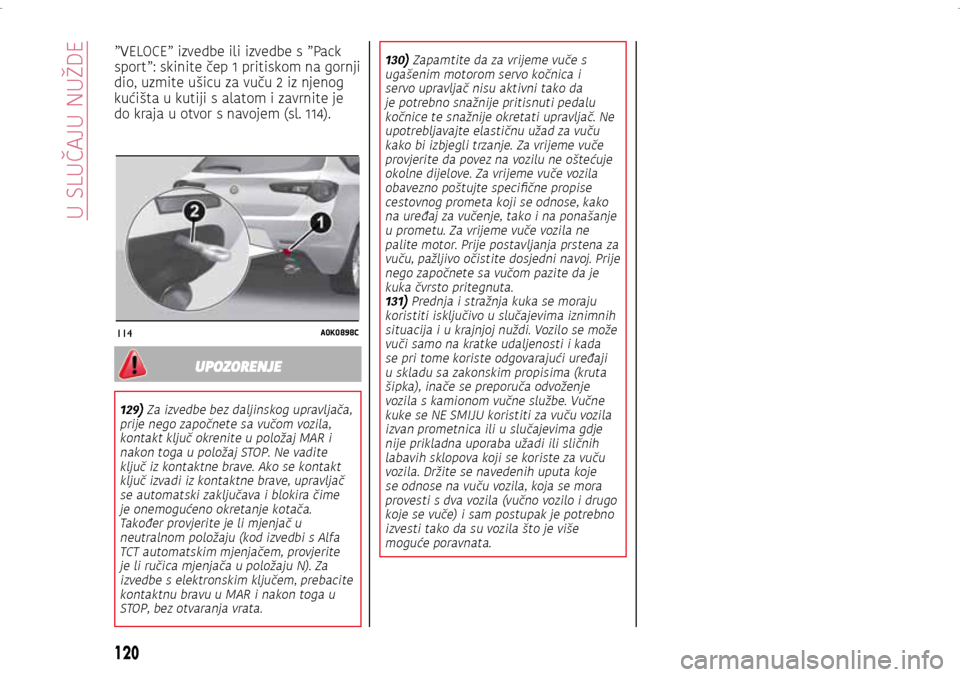

”VELOCE” izvedbe ili izvedbe s ”Pack
sport”: skinite čep 1 pritiskom na gornji
dio, uzmite ušicu za vuču 2 iz njenog
kućišta u kutiji s alatom i zavrnite je
do kraja u otvor s navojem (sl. 114).
UPOZORENJE
129) Za izvedbe bez daljinskog upravljača, prije nego započnete sa vučom vozila, kontakt ključ okrenite u položaj MAR i nakon toga u položaj STOP. Ne vadite ključ iz kontaktne brave. Ako se kontakt ključ izvadi iz kontaktne brave, upravljač se automatski zaključava i blokira čime je onemogućeno okretanje kotača. Također provjerite je li mjenjač u neutralnom položaju (kod izvedbi s Alfa TCT automatskim mjenjačem, provjerite je li ručica mjenjača u položaju N). Za izvedbe s elektronskim ključem, prebacite kontaktnu bravu u MAR i nakon toga u STOP, bez otvaranja vrata.
130) Zapamtite da za vrijeme vuče s ugašenim motorom servo kočnica i servo upravljač nisu aktivni tako da je potrebno snažnije pritisnuti pedalu kočnice te snažnije okretati upravljač. Ne upotrebljavajte elastičnu užad za vuču kako bi izbjegli trzanje. Za vrijeme vuče provjerite da povez na vozilu ne oštećuje okolne dijelove. Za vrijeme vuče vozila obavezno poštujte specifične propise cestovnog prometa koji se odnose, kako na uređaj za vučenje, tako i na ponašanje u prometu. Za vrijeme vuče vozila ne palite motor. Prije postavljanja prstena za vuču, pažljivo očistite dosjedni navoj. Prije nego započnete sa vučom pazite da je kuka čvrsto pritegnuta.131) Prednja i stražnja kuka se moraju koristiti isključivo u slučajevima iznimnih situacija i u krajnjoj nuždi. Vozilo se može vuči samo na kratke udaljenosti i kada se pri tome koriste odgovarajući uređaji u skladu sa zakonskim propisima (kruta šipka), inače se preporuča odvoženje vozila s kamionom vučne službe. Vučne kuke se NE SMIJU koristiti za vuču vozila izvan prometnica ili u slučajevima gdje nije prikladna uporaba užadi ili sličnih labavih sklopova koji se koriste za vuču vozila. Držite se navedenih uputa koje se odnose na vuču vozila, koja se mora provesti s dva vozila (vučno vozilo i drugo koje se vuče) i sam postupak je potrebno izvesti tako da su vozila što je više moguće poravnata.
120
U SLUAJU NUDE

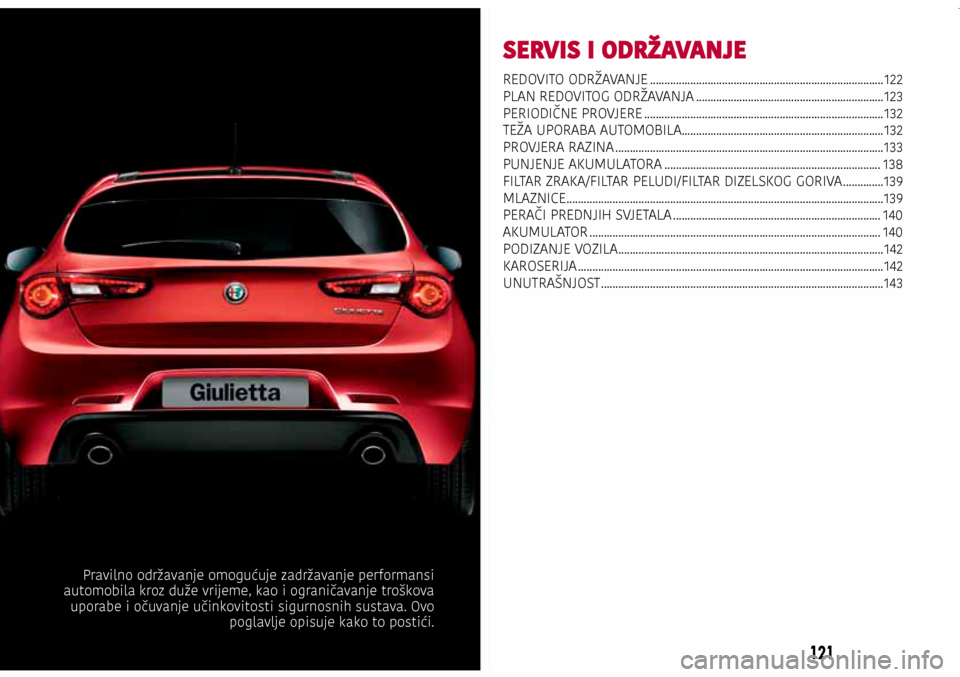

SERVIS I ODRŽAVANJE
REDOVITO ODRŽAVANJE ........................................................................\
.........122
PLAN REDOVITOG ODRŽAVANJA ................................................................. 123
PERIODIČNE PROVJERE ........................................................................\
........... 132
TEŽA UPORABA AUTOMOBILA...................................................................... 132
PROVJERA RAZINA ........................................................................\
..................... 133
PUNJENJE AKUMULATORA ........................................................................\
... 138
FILTAR ZRAKA/FILTAR PELUDI/FILTAR DIZELSKOG GORIVA .............. 139
MLAZNICE ........................................................................\
...................................... 139
PERAČI PREDNJIH SVJETALA ........................................................................\
140
AKUMULATOR ........................................................................\
............................. 140
PODIZANJE VOZILA ........................................................................\
.................... 142
KAROSERIJA ........................................................................\
.................................. 142
UNUTRAŠNJOST ........................................................................\
.......................... 143
Pravilno održavanje omogućuje zadržavanje performansi
automobila kroz duže vrijeme, kao i ograničavanje troškova uporabe i očuvanje učinkovitosti sigurnosnih sustava. Ovo poglavlje opisuje kako to postići.
121

REDOVITO ODRŽAVANJE
Pravilno održavanje vozila je neophod-no kako bi se vozilo održalo u izvrsnom
stanju tijekom dužeg razdoblja.
Stoga je Alfa Romeo propisao niz
zahvata održavanja nakon fiksnih uda
-ljenosti i, ako vrijedi na tržištu, nakon
fiksnih vremenskih intervala, kako je
opisano u Planu redovitog održavanja.
Bez obzira na gore spomenuto, uvijek
je potrebno pažljivo slijediti upute u
Planu redovitog održavanja (npr. redo
-vito provjeravati razinu tekućina, tlak u
gumama, itd.).
Redovito održavanje se izvodi u ovla
-štenim servisima Alfa Romea prema
rasporedu izvođenja tih postupaka.
Ukoliko se tijekom servisiranja pokaže
potrebnim izvršiti neke dodatne
zamjene ili popravke, oni se mogu
izvršiti samo uz suglasnost vlasnika
vozila. Ako se vozilo učestalo koristi za
vuču, interval između dva servisiranja
potrebno je skratiti.
VAŽNE NAPOMENE
Intervale redovitog održavanja propi-sao je proizvođač. Nepridržavanje pla-na redovitog održavanja može dovesti
do ukidanja jamstva.
Savjetuje Vam se da odmah stupite u
kontakt sa ovlaštenim servisom Alfa Romea, u slučaju da se pojave bilo
kakvi problemi u radu, bez obzira na
slijedeći interval servisiranja.
122
SERVIS I ODRČAVANJE

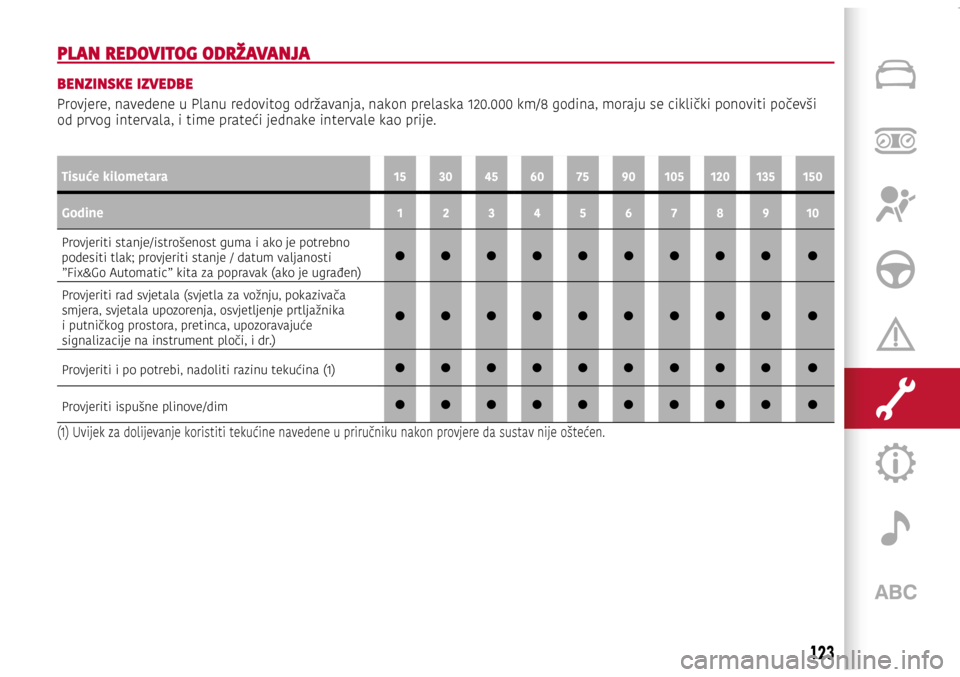

PLAN REDOVITOG ODRŽAVANJA
BENZINSKE IZVEDBE
Provjere, navedene u Planu redovitog održavanja, nakon prelaska 120.000 km/8 godina, moraju se ciklički ponoviti počevši
od prvog intervala, i time prateći jednake intervale kao prije.
Tisuće kilometara1530 4560 7590105 120135 150
Godine 12 34 5 6 78 910
Provjeriti stanje/istrošenost guma i ako je potrebno
podesiti tlak; provjeriti stanje / datum valjanosti
”Fix&Go Automatic” kita za popravak (ako je ugrađen) ●
●●●●●●●● ●
Provjeriti rad svjetala (svjetla za vožnju, pokazivača
smjera, svjetala upozorenja, osvjetljenje prtljažnika
i putničkog prostora, pretinca, upozoravajuće
signalizacije na instrument ploči, i dr.) ●
●●●●●●●● ●
Provjeriti i po potrebi, nadoliti razinu tekućina (1) ●
●●●●●●●● ●
Provjeriti ispušne plinove/dim ●
●●●●●●●● ●
(1) Uvijek za dolijevanje koristiti tekućine navedene u priručniku nakon provjere da sustav nije oštećen.
123

Tisuće kilometara1530 4560 7590105 120135 150
Godine 12 34 5 6 78 910
Provjeriti sustave upravljanja motorom (dijagnostičkim
uređajem), emisije i ako je omogućeno degradaciju
motornog ulja ●
●●●●●●●● ●
Vizualno provjeriti stanje: karoserije, zaštite donjeg
podvozja, mehaničkih komponenti, cijevi (ispušne-
kočione-goriva), gumenih dijelova (nosači, selen
blokovi i dr.) ●
●●●●
Vizualno provjeriti stanje: LPG cijevi i priključaka,
učvršćenje LPG spremnika (1.4 Turbo benzinska/LPG 120
KS izvedba) ●
●●● ●
Provjeriti rad sustava dovoda goriva i parametre
koristeći dijagnostičku utičnicu (1.4 Turbo benzinska/
LPG 120 KS izvedba) ●
●● ●
Provjeriti položaj/istrošenost metlica brisača
vjetrobrana i stražnjeg stakla ●
●●●●
Provjeriti rad sustava pranja vjetrobrana / stražnjeg
stakla i po potrebi namjestiti mlaznice ●
●●●●
124
SERVIS I ODRČAVANJE

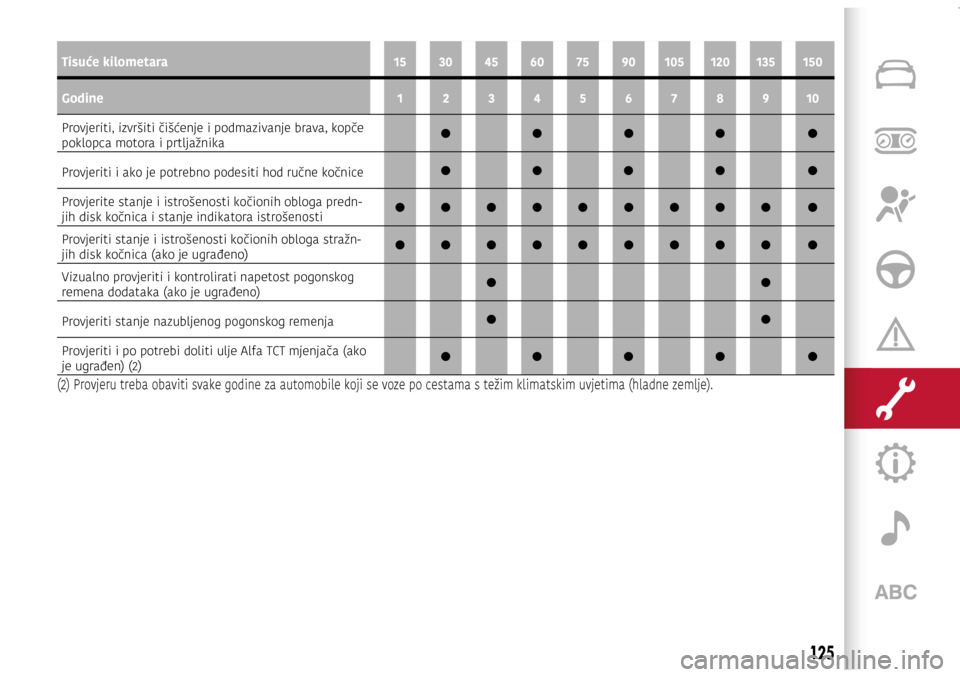

Tisuće kilometara1530 4560 7590105 120135 150
Godine 12 34 5 6 78 910
Provjeriti, izvršiti čišćenje i podmazivanje brava, kopče
poklopca motora i prtljažnika ●
●●● ●
Provjeriti i ako je potrebno podesiti hod ručne kočnice ●
●●● ●
Provjerite stanje i istrošenosti kočionih obloga predn
-jih disk kočnica i stanje indikatora istrošenosti ●
●●●●●●●● ●
Provjeriti stanje i istrošenosti kočionih obloga stražn
-jih disk kočnica (ako je ugrađeno) ●
●●●●●●●● ●
Vizualno provjeriti i kontrolirati napetost pogonskog
remena dodataka (ako je ugrađeno) ●
●
Provjeriti stanje nazubljenog pogonskog remenja ●
●
Provjeriti i po potrebi doliti ulje Alfa TCT mjenjača (ako
je ugrađen) (2) ●
●●● ●
(2) Provjeru treba obaviti svake godine za automobile koji se voze po cestama s težim klimatskim uvjetima (hladne zemlje).
125

Tisuće kilometara1530 4560 7590105 120135 150
Godine 12 34 5 6 78 910
Zamijeniti motorno ulje i filtar ulja (1.4 Turbo benzinske
i 1.4 Turbo MultiAir izvedbe)(3)()(●) 
●
 ●
 ●
 ●
 ●
Zamijeniti motorno ulje i filtar ulja (1750 Turbo
benzinske izvedbe) (4)
Zamijeniti svjećice (1.4 Turbo benzinske i 1.4 Turbo
MultiAir izvedbe)(5) ●
●●● ●
Zamijeniti svjećice (1750 Turbo benzinske izvedbe) ●
●
Zamjena pogonskog remenja dodataka (6)
Zamjena nazubljenog pogonskog remenja (6)
(3) Ako je godišnja kilometraža vozila manja od 10.000 km, zamjenu ulja i filtra ulja treba provesti svakih 12 mjeseci.
(
) Preporučene operacije
(
●) Obavezne operacije.
(4) Stvarni interval zamjene motornog ulja i filtra ulja ovisi o uvjetima uporabe vozila i signaliziran je svjetlom upozorenja ili porukom na ploči s
instrumentima. U svakom slučaju nikada ne smije prijeći 1 godinu.
(5) Za 1.4 Turbo Benzinske I 1.4 Turbo MultiAir izvedbe, kako bi se osigurao pravilan rad i izbjegla ozbiljna oštećenja na motoru, obavezno je:
korištenje svjećica posebno propisanih za isključivu uporabu u Turbo Benzinskim motorima, koje su propisanog tipa i proizvođača (pogledajte
pod “Motor” u poglavlju „Tehničke specifikacije“); zamijeniti svjećice sukladno intervalima propisanim Planom redovitog održavanja; radi zamjene
svjećica preporučamo Vam da se obratite ovlaštenom servisu Alfa Romea.
(6) Područja koja nisu prašnjava: preporučena maksimalna kilometraža je 120.000 km. Remen treba zamijeniti svakih 6 godina, bez obzira na
prijeđenu udaljenost. Za prašnjava područja i/ili zahtjevnu uporabu automobila (hladne klime, uporaba u gradu, duža razdoblja rada u praznom
hodu) preporučena maksimalna kilometraža je 60.000 km. Remen treba zamijeniti svake 4 godine, bez obzira na prijeđenu udaljenost.
126
SERVIS I ODRČAVANJE

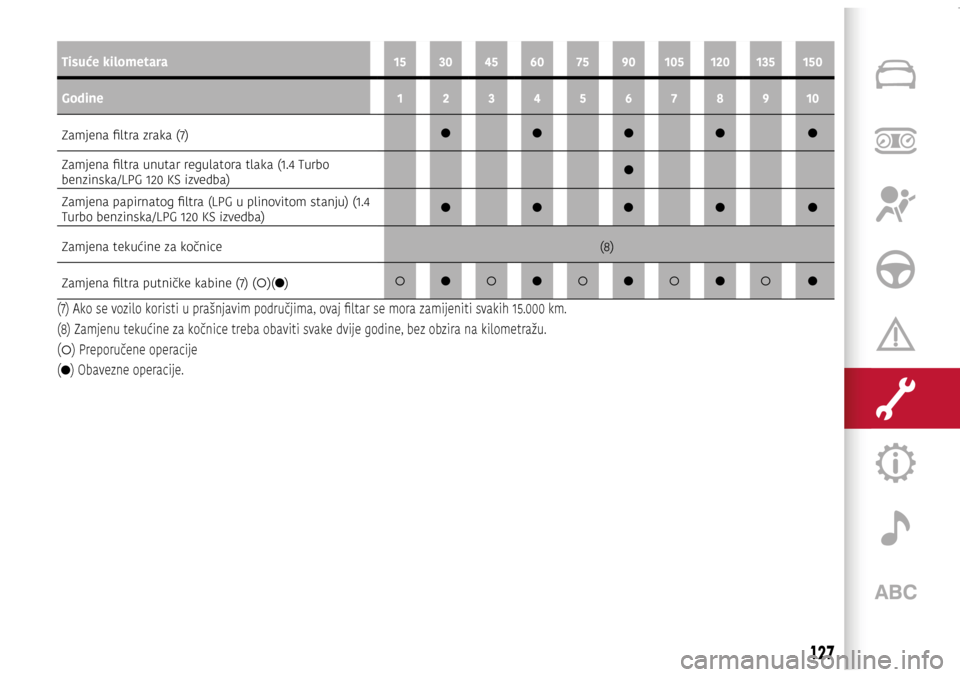

Tisuće kilometara1530 4560 7590105 120135 150
Godine 12 34 5 6 78 910
Zamjena filtra zraka (7) ●
●●● ●
Zamjena filtra unutar regulatora tlaka (1.4 Turbo
benzinska/LPG 120 KS izvedba) ●
Zamjena papirnatog filtra (LPG u plinovitom stanju) (1.4
Turbo benzinska/LPG 120 KS izvedba) ●
●●● ●
Zamjena tekućine za kočnice (8)
Zamjena filtra putničke kabine (7) ()(●) 
●
 ●
 ●
 ●
 ●
(7) Ako se vozilo koristi u prašnjavim područjima, ovaj filtar se mora zamijeniti svakih 15.000 km.
(8) Zamjenu tekućine za kočnice treba obaviti svake dvije godine, bez obzira na kilometražu.
(
) Preporučene operacije
(
●) Obavezne operacije.
127

DIZELSKE IZVEDBE
Provjere, navedene u Planu redovitog održavanja, nakon prelaska 120.000 km/8 godina, moraju se ciklički ponoviti počevši
od prvog intervala, i time prateći jednake intervale kao prije.
Tisuće kilometara2040 6080100 120140 160180 200
Godine 12 34 5 6 78 910
Provjeriti stanje/istrošenost guma i ako je potrebno
namjestiti tlak; provjeriti stanje/datum valjanosti
”Fix6Go Automatic” kita za popravak (ako je ugrađeno) ●
●●●●●●●● ●
Provjeriti rad svjetala (svjetla za vožnju, pokazivača
smjera, svjetala upozorenja, osvjetljenje prtljažnika
i putničkog prostora, pretinca, upozoravajuće
signalizacije na instrument ploči, i dr.) ●
●●●●●●●● ●
Provjeriti i po potrebi nadoliti tekućine (1) ●
●●●●●●●● ●
Provjeriti emisiju štetnih ispušnih plinova ●
●●●●●●●● ●
Provjeriti sustave upravljanja motorom (dijagnostičkim
uređajem), emisije i ako je omogućeno degradaciju
motornog ulja ●
●●●●●●●● ●
(1) Uvijek za dolijevanje koristiti tekućine navedene u priručniku nakon provjere da sustav nije oštećen.
128
