Alfa Romeo Giulietta 2017 Инструкция по эксплуатации (in Russian)

ОБЩИЕ СВЕДЕНИЯ 1.4 Turbo Multi Air 150 л.с. 1.4 Turbo Multi Air 163 л.с.(*)
Типовой код 940C2000 955A8000
Цикл Otto Otto
Количество и расположение цилиндров 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 72,0 x 84,0 72,0 x 84,0
Общий объем двигателя (см3) 1368 1368
Степень сжатия 10 10
Максимальная мощность ЕЕС (кВт) 110 120
Максимальная мощность ЕЕС (л.с.) 150 163
Соответствующий режим (об/мин) 5500 5500
NATURAL DYNAMIC NATURAL DYNAMIC
Максимальный крутящий момент ЕЕС (Нм) 230 250 230 250
Максимальный крутящий момент ЕЕС (кгм) 23,4 25,4 23,4 25,4
Соответствующий режим (об/мин) 2250 2500 2250 2500
Свечи зажигания NGK IKR9F8 NGK IKR9J8
ТопливоБензин без содержания свинца с
октановым числом 95 RON (Стандарт
EN228)Бензин без содержания свинца с
октановым числом 95 RON (Стандарт
EN228)
(*) Для исполнений/рынков, где предусмотрено
169

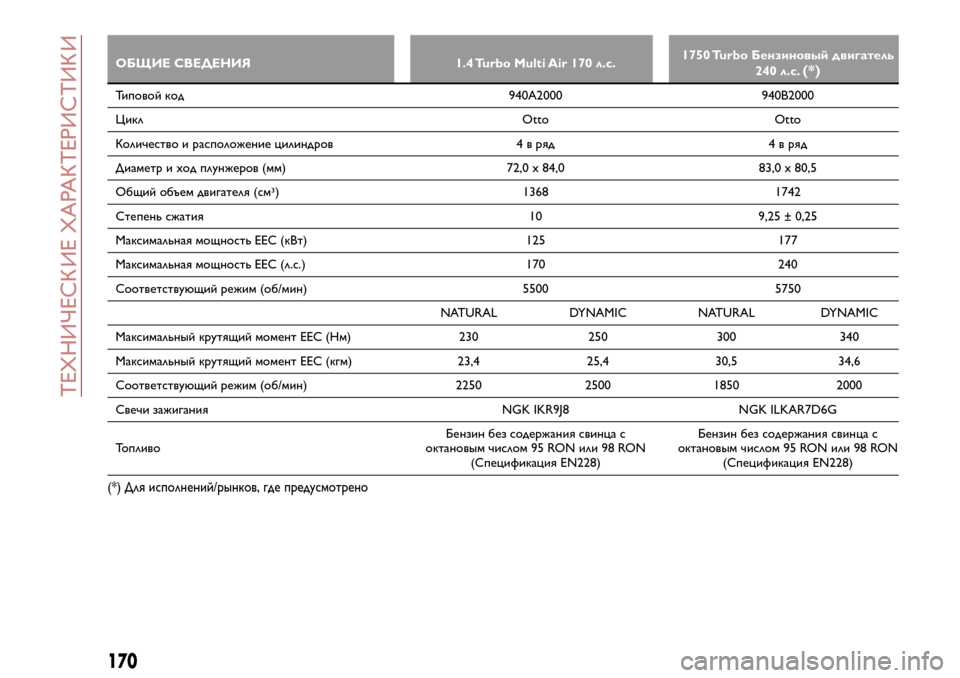

ОБЩИЕ СВЕДЕНИЯ 1.4 Turbo Multi Air 170 л.с.1750 Turbo Бензиновый двигатель
240 л.с.(*)
Типовой код 940A2000 940B2000
Цикл Otto Otto
Количество и расположение цилиндров 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 72,0 x 84,0 83,0 x 80,5
Общий объем двигателя (см3) 1368 1742
Степень сжатия 10 9,25 ± 0,25
Максимальная мощность ЕЕС (кВт) 125 177
Максимальная мощность ЕЕС (л.с.) 170 240
Соответствующий режим (об/мин) 5500 5750
NATURAL DYNAMIC NATURAL DYNAMIC
Максимальный крутящий момент ЕЕС (Нм) 230 250 300 340
Максимальный крутящий момент ЕЕС (кгм) 23,4 25,4 30,5 34,6
Соответствующий режим (об/мин) 2250 2500 1850 2000
Свечи зажигания NGK IKR9J8 NGK ILKAR7D6G
ТопливоБензин без содержания свинца с
октановым числом 95 RON или 98 RON
(Спецификация EN228)Бензин без содержания свинца с
октановым числом 95 RON или 98 RON
(Спецификация EN228)
(*) Для исполнений/рынков, где предусмотрено
170
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

ОБЩИЕ СВЕДЕНИЯ1.6 JTDM115CV(*)1.6 JTDM120CV
Типовой код 940C5000 940C1000
Цикл Дизель Дизель
Количество и расположение цилиндров 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 79,5 x 80,5 79,5 x 80,5
Общий объем двигателя (см3) 1598 1598
Степень сжатия 16,5 16,5
Максимальная мощность ЕЕС (кВт) 85 88
Максимальная мощность ЕЕС (л.с.) 115 120
Соответствующий режим (об/мин) 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Максимальный крутящий момент ЕЕС (Нм) 280 320 280 320
Максимальный крутящий момент ЕЕС (кгм) 28,5 32,6 28,5 32,6
Соответствующий режим (об/мин) 1500 1750 1500 1750
ТопливоАвтомобильное дизельное топливо
(Спецификация ЕН590)Автомобильное дизельное топливо
(Спецификация ЕН590)
(*) Для исполнений/рынков, где предусмотрено
171

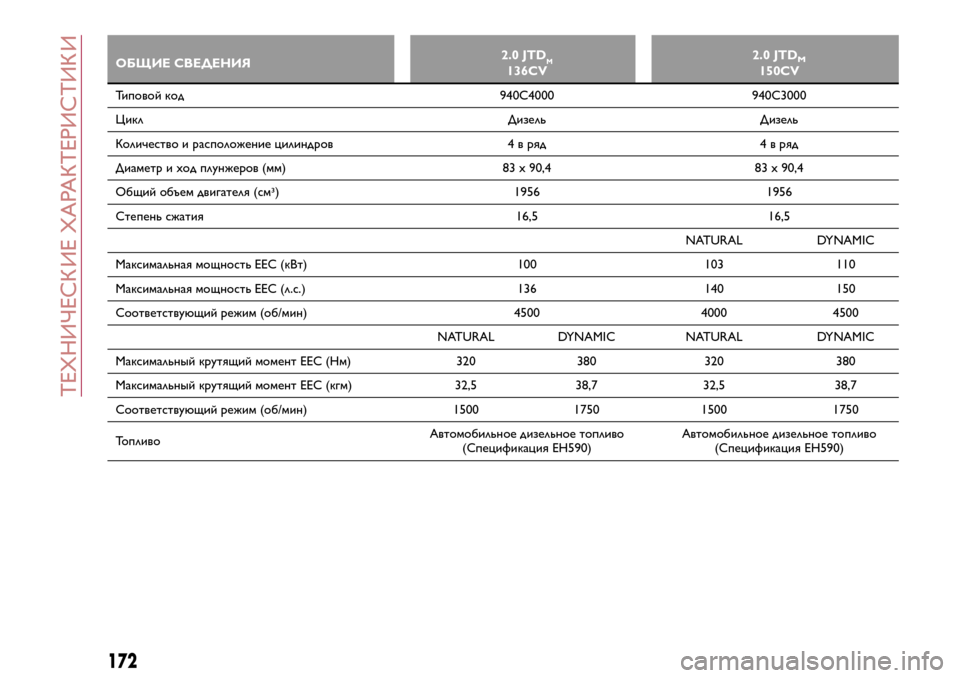

ОБЩИЕ СВЕДЕНИЯ2.0 JTDM136CV2.0 JTDM150CV
Типовой код 940C4000 940C3000
Цикл Дизель Дизель
Количество и расположение цилиндров 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 83 x 90,4 83 x 90,4
Общий объем двигателя (см3) 1956 1956
Степень сжатия 16,5 16,5
NATURAL DYNAMIC
Максимальная мощность ЕЕС (кВт) 100 103 110
Максимальная мощность ЕЕС (л.с.) 136 140 150
Соответствующий режим (об/мин) 4500 4000 4500
NATURAL DYNAMIC NATURAL DYNAMIC
Максимальный крутящий момент ЕЕС (Нм) 320 380 320 380
Максимальный крутящий момент ЕЕС (кгм) 32,5 38,7 32,5 38,7
Соответствующий режим (об/мин) 1500 1750 1500 1750
ТопливоАвтомобильное дизельное топливо
(Спецификация ЕН590)Автомобильное дизельное топливо
(Спецификация ЕН590)
172
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

ОБЩИЕ СВЕДЕНИЯ2.0 JTDM163CV(*)2.0 JTDM175CV
Типовой код 940B9000 940B4000
Цикл Дизель Дизель
Количество и расположение цилиндров 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 83 x 90,4 83 x 90,4
Общий объем двигателя (см3) 1956 1956
Степень сжатия 16,5 16,5
NATURAL DYNAMIC
Максимальная мощность ЕЕС (кВт) 120 125 128,5
Максимальная мощность ЕЕС (л.с.) 163 170 175
Соответствующий режим (об/мин) 4000 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Максимальный крутящий момент ЕЕС (Нм) 320 350 320 350
Максимальный крутящий момент ЕЕС (кгм) 32,5 35,6 32,5 35,6
Соответствующий режим (об/мин) 1500 1750 1500 1750
ТопливоАвтомобильное дизельное топливо
(Спецификация ЕН590)Автомобильное дизельное топливо
(Спецификация ЕН590)
(*) Для исполнений/рынков, где предусмотрено
173

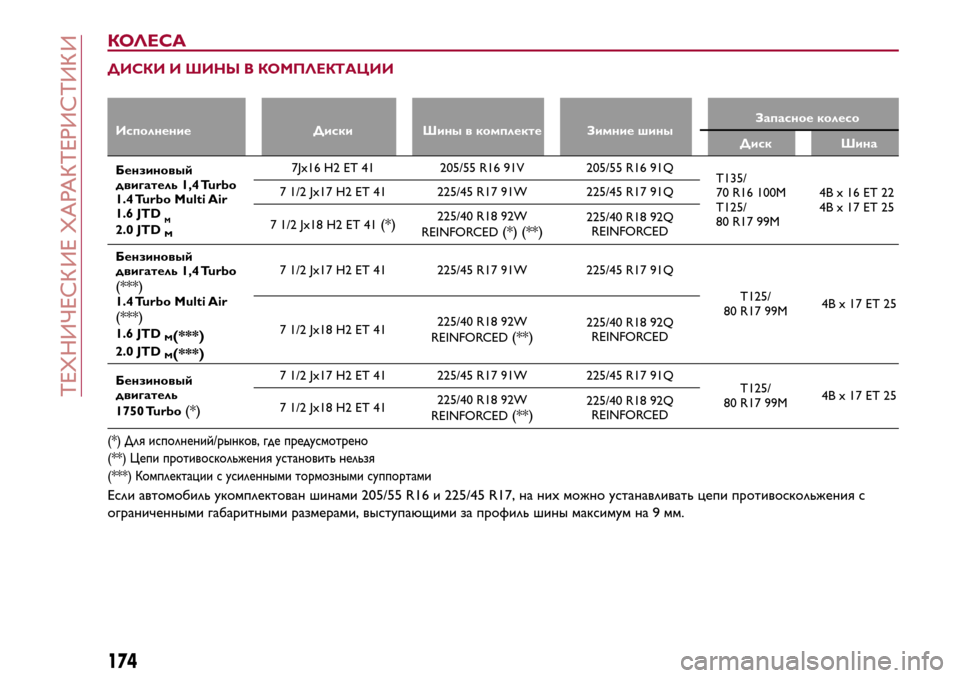

КОЛЕСА
ДИСКИ И ШИНЫ В КОМПЛЕКТАЦИИ
Исполнение Диски Шины в комплекте Зимние шиныЗапасное колесо
Диск Шина
Бензиновый
двигатель 1,4 Turbo
1.4 Turbo Multi Air
1.6 JTD
M2.0 JTDM
7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
T135/
70 R16 100M
T125/
80 R17 99M4Bx16ET22
4Bx17ET25 7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41
(*)225/40 R18 92W
REINFORCED(*) (**)225/40 R18 92Q
REINFORCED
Бензиновый
двигатель 1,4 Turbo
(***)1.4 Turbo Multi Air(***)1.6 JTDM(***)2.0 JTDM(***)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)225/40 R18 92Q
REINFORCED
Бензиновый
двигатель
1750 Turbo
(*)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)225/40 R18 92Q
REINFORCED
(*) Для исполнений/рынков, где предусмотрено
(**) Цепи противоскольжения установить нельзя
(***) Комплектации с усиленными тормозными суппортами
Если автомобиль укомплектован шинами 205/55 R16 и 225/45 R17, на нихможно устанавливать цепи противоскольжения с
ограниченными габаритными размерами, выступающими за профиль шины максимум на 9 мм.
174
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

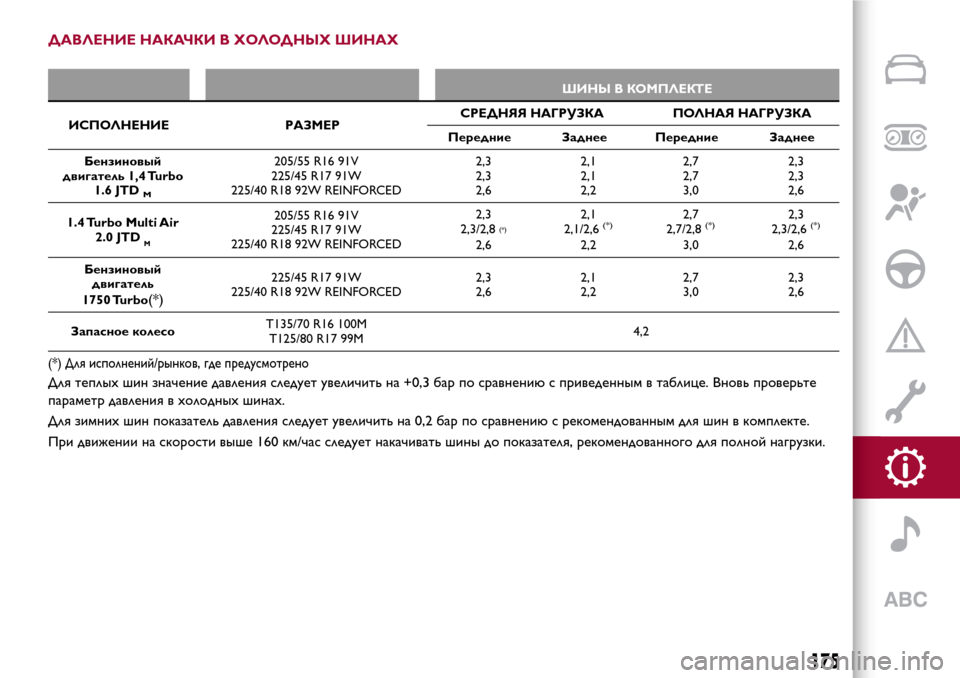

ДАВЛЕНИЕ НАКАЧКИ В ХОЛОДНЫХШИНАХ
ШИНЫ В КОМПЛЕКТЕ
ИСПОЛНЕНИЕ РАЗМЕРСРЕДНЯЯ НАГРУЗКА ПОЛНАЯ НАГРУЗКА
Передние Заднее Передние Заднее
Бензиновый
двигатель 1,4 Turbo
1.6 JTD
M
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,3
2,62,1
2,1
2,22,7
2,7
3,02,3
2,3
2,6
1.4 Turbo Multi Air
2.0 JTD
M
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,3/2,8(*)
2,62,1
2,1/2,6
(*)
2,22,7
2,7/2,8
(*)
3,02,3
2,3/2,6
(*)
2,6
Бензиновый
двигатель
1750 Turbo
(*)
225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
Запасное колесоT135/70 R16 100M
T125/80 R17 99M4,2
(*) Для исполнений/рынков, где предусмотрено
Для теплыхшин значение давления следует увеличить на +0,3 бар по сравнению с приведенным в таблице. Вновь проверьте
параметр давления в холодных шинах.
Для зимнихшин показатель давления следует увеличить на 0,2 бар по сравнению с рекомендованным для шин в комплекте.
При движении на скорости выше 160 км/час следует накачивать шины до показателя, рекомендованного для полной нагрузки.
175

ГАБАРИТНЫЕ РАЗМЕРЫ
Размеры представлены в мм и относятся к машине, оснащенной стандартными шинами. Высота указана для ненагруженного
автомобиля.
ОБЪЕМ БАГАЖНИКАОбъем при незагруженном автомобиле (нормы V.D.A.) = 350 дм
3
AB C D E FGH
4351 955 2634 762 1465 1554 1798 1554
В зависимости от размеров дисков возможны небольшие изменения в размерах.
120A0K0822C
176
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

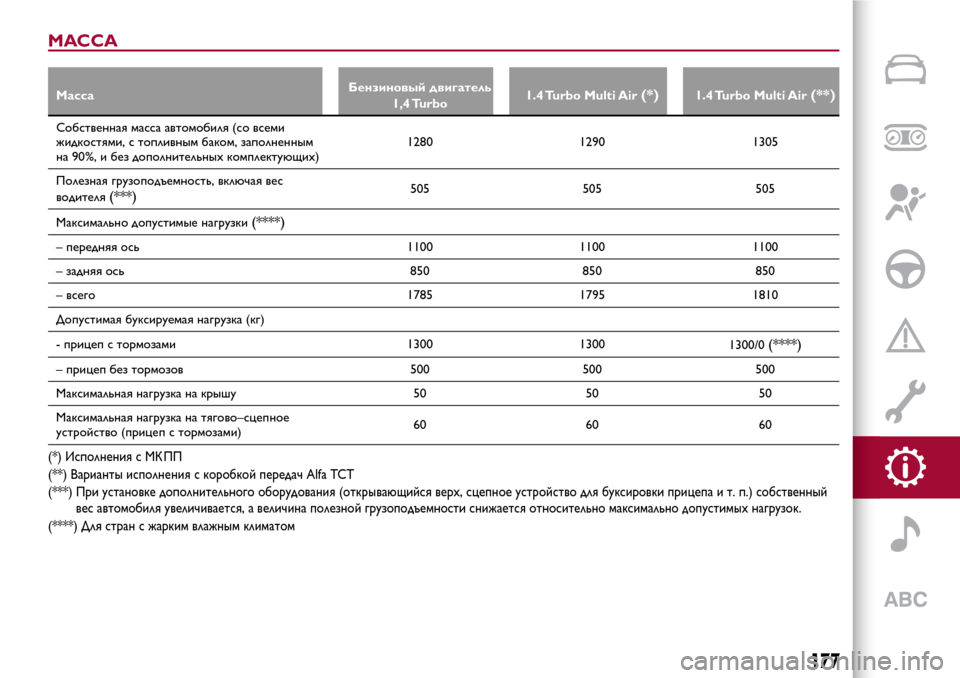

МАССА
МассаБензиновый двигатель
1,4 Turbo1.4 Turbo Multi Air(*)1.4 Turbo Multi Air(**)
Собственная масса автомобиля (со всеми
жидкостями, с топливным баком, заполненным
на 90%, и без дополнительныхкомплектующих)1280 1290 1305
Полезная грузоподъемность, включая вес
водителя
(***)505 505 505
Максимально допустимые нагрузки
(****)
– передняя ось 1100 1100 1100
– задняя ось 850 850 850
– всего 1785 1795 1810
Допустимая буксируемая нагрузка (кг)
- прицеп с тормозами 1300 1300
1300/0
(****)
– прицеп без тормозов 500 500 500
Максимальная нагрузка на крышу 50 50 50
Максимальная нагрузка на тягово–сцепное
устройство (прицеп с тормозами)60 60 60
(*) Исполнения с МК ПП
(**) Варианты исполнения с коробкой передач Alfa TCT
(***) При установке дополнительного оборудования (открывающийся верх, сцепное устройство для буксировки прицепа и т. п.) собственный
вес автомобиля увеличивается, а величина полезной грузоподъемности снижается относительно максимально допустимыхнагрузок.
(****) Для стран с жарким влажным климатом
177

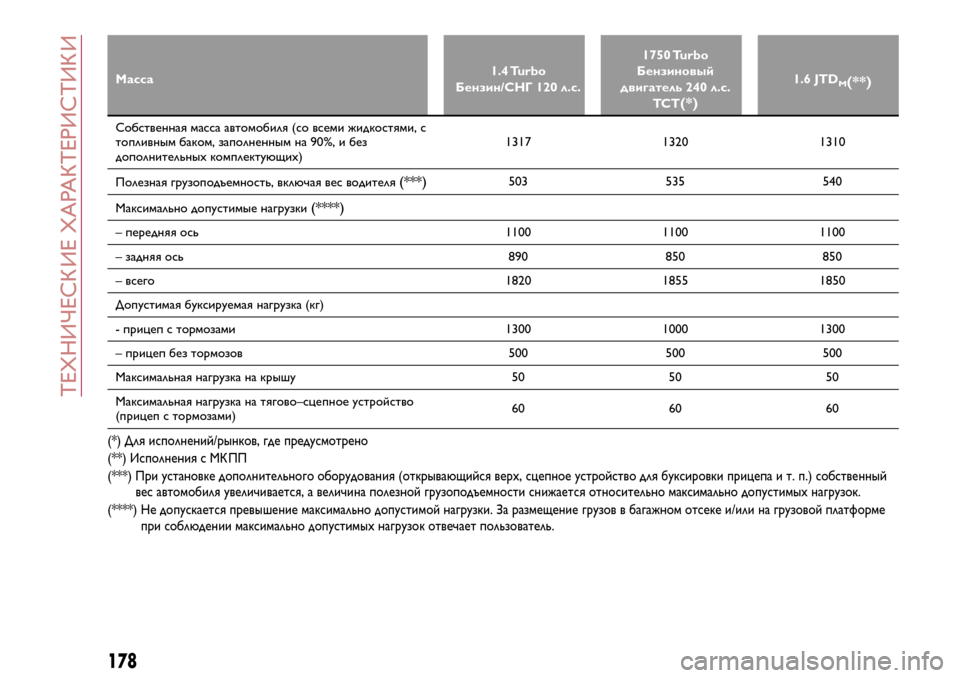

Масса1.4 Turbo
Бензин/СНГ 120 л.с.1750 Turbo
Бензиновый
двигатель 240 л.с.
TC T
(*)
1.6 JTDM(**)
Собственная масса автомобиля (со всеми жидкостями, с
топливным баком, заполненным на 90%, и без
дополнительныхкомплектующих)1317 1320 1310
Полезная грузоподъемность, включая вес водителя
(***)503 535 540
Максимально допустимые нагрузки
(****)
– передняя ось 1100 1100 1100
– задняя ось 890 850 850
– всего 1820 1855 1850
Допустимая буксируемая нагрузка (кг)
- прицеп с тормозами 1300 1000 1300
– прицеп без тормозов 500 500 500
Максимальная нагрузка на крышу 50 50 50
Максимальная нагрузка на тягово–сцепное устройство
(прицеп с тормозами)60 60 60
(*) Для исполнений/рынков, где предусмотрено
(**) Исполнения с МК ПП
(***) При установке дополнительного оборудования (открывающийся верх, сцепное устройство для буксировки прицепа и т. п.) собственный
вес автомобиля увеличивается, а величина полезной грузоподъемности снижается относительно максимально допустимыхнагрузок.
(****) Не допускается превышение максимально допустимой нагрузки. За размещение грузов в багажном отсеке и/или на грузовой платформе
при соблюдении максимально допустимыхнагрузок отвечает пользователь.
178
