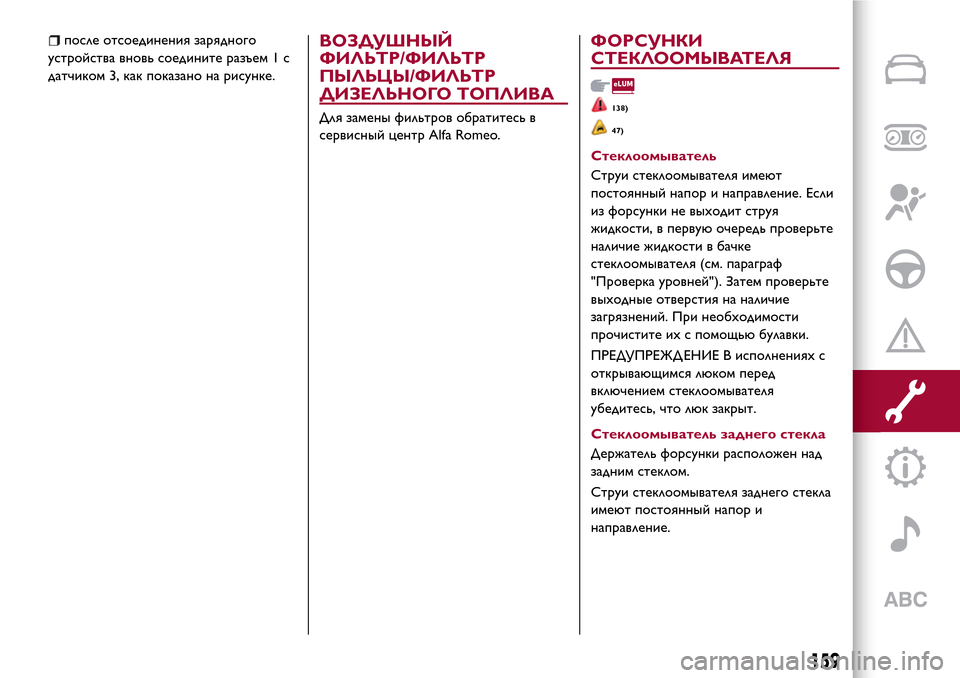

после отсоединения зарядного
устройства вновь соедините разъем 1 с
датчиком 3, как показано на рисунке.ВОЗДУШНЫЙ
ФИЛЬТР/ФИЛЬТР
ПЫЛЬЦЫ/ФИЛЬТР
ДИЗЕЛЬНОГО ТОПЛИВА
Для замены фильтров обратитесь в
сервисный центр Alfa Romeo.
ФОРСУНКИ
СТЕКЛООМЫВАТЕЛЯ
138)
47)
Стеклоомыватель
Струи стеклоомывателя имеют
постоянный напор и направление. Если
из форсунки не выходит струя
жидкости, в первую очередь проверьте
наличие жидкости в бачке
стеклоомывателя (см. параграф
"Проверка уровней"). Затем проверьте
выходные отверстия на наличие
загрязнений. При необходимости
прочистите ихс помощью булавки.
ПРЕДУПРЕЖД ЕНИЕ В исполненияхс
открывающимся люком перед
включением стеклоомывателя
убедитесь, что люк закрыт.
Стеклоомыватель заднего стекла
Держатель форсунки расположен над
задним стеклом.
Струи стеклоомывателя заднего стекла
имеют постоянный напор и
направление.
159

ОМЫВАТЕЛИ ФАР
(для исполнений/рынков, где
предусмотрено)
Омыватели расположены внутри
переднего бампера.
Очистители фар включаются, когда при
включенныхфарахближнего и/или
дальнего света включается
стеклоомыватель.
Регулярно проверяйте состояние и
степень очистки форсунок.
ВНИМАНИЕ!
138)Движение с изношенными щетками
стеклоочистителей ветрового и заднего
стекла опасно, поскольку это снижает
видимость в плохую погоду.
ПРЕДУПРЕЖДЕНИЕ
47)Не включайте стеклоочиститель, когда
щетки подняты над ветровым стеклом.
АККУМУЛЯТОРНАЯ
БАТАРЕЯ
Аккумуляторная батарея 5 (см.
описание на предыдущихстраницах) не
требует долива электролита с
дистиллированной водой. Проверка
состояния аккумулятора должна
периодически выполняться в сервисном
центре Alfa Romeo.
ПРОВЕРКА СОСТОЯНИЯ
ЗАРЯДКИ И УРОВНЯ
ЭЛЕКТРОЛИТА
139) 140) 141) 142)
48)
5)
При необходимости следует заменить
аккумуляторную батарею на
оригинальную с такими же
техническими характеристиками. Для
ухода за батареей необходимо
руководствоваться указаниями
производителя.
РЕКОМЕНДАЦИИ ПО
ПРОДЛЕНИЮСРОКА СЛУЖБЫ
АККУМУЛЯТОРНОЙ БАТАРЕИ
Во избежание быстрой разрядки
батареи и для сохранения ее работы в
течение длительного времени
тщательно соблюдайте следующие
рекомендации:
оставляя автомобиль на парковке,
убедиться, что двери, капот и багажникхорошо закрыты - это означает, что в
салоне не останутся гореть плафоны
освещения;
всегда выключайте плафоны
внутреннего освещения; в любом
случае на автомобиле установлена
система автоматического отключения
внутреннего освещения;
при выключенном двигателе не
оставляйте надолго включенными
различные устройства (радиоприемник,
аварийные огни и т.д.);
перед выполнением какой-либо
операции на электрооборудовании
отсоедините кабель минусового вывода
аккумуляторной батареи.
ПРЕДУПРЕЖД ЕНИЕ После
отсоединения аккумулятора
необходимо выполнить инициализацию
рулевого механизма, на что указывает
появление иконы
. Для этого
достаточно повернуть рулевое колесо с
одной стороны в другую или
продолжить движение по прямой на
расстоянии сотни метров.
ПРЕДУПРЕЖД ЕНИЕ Батарея, долго
остающаяся с зарядом ниже 50%,
повреждается в результате сульфатации
и теряет способность к запуску.
При этом она также более подвержена
замерзанию (уже при температуре
-10 °C). В случае продолжительного
простоя см. параграф "Длительный
160
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД

простой автомобиля" в разделе "Запуск
и управление автомобилем".
Если после приобретения автомобиля
вы хотите установить электрические
устройства, постоянно нуждающиеся в
электроснабжении (охранная
сигнализация и пр.) или влияющие на
показатели потребления
электроэнергии, обратитесь в
сервисный центр Alfa Romeo, где
квалифицированный персонал оценит
ихсуммарное потребление тока.
ВНИМАНИЕ!
139)Аккумулятор содержит ядовитый и
едкий электролит. Избегайте его попадания
на кожу или в глаза. Не подносите к
аккумулятору открытый огонь или
источники искр: опасность взрыва и
возгорания.
140)Работа батареи на слишком низком
уровне электролита приводит к
необратимым повреждениям аккумулятора
и может вызвать его взрыв.
141)Если автомобиль должен длительное
время стоять без движения в особо
холодных погодных условиях, нужно снять
аккумуляторную батарею и перенести ее в
обогреваемое помещение во избежание риска
ее замерзания.
142)При работе с аккумулятором или около
него всегда защищайте глаза специальными
очками.
ПРЕДУПРЕЖДЕНИЕ
48)Неправильное подключение
электрических и электронных приборов
может привести к серьезной неисправности
автомобиля. Если после приобретения
автомобиля вы хотите установить
дополнительное оборудование
(противоугонную систему, радиотелефон и
пр.), обратитесь в сервисный центр Alfa
Romeo, где вам предложат наиболее
подходящие устройства и, если нужно,
укажут на необходимость установки
аккумуляторной батареи большей емкости.
ПРЕДУПРЕЖДЕНИЕ
5)Аккумуляторные батареи содержат
вещества, вредные для окружающей среды.
Для замены аккумуляторной батареи
обращайтесь в сервисный центр Alfa Romeo.
ПОДНЯТИЕ
АВТОМОБИЛЯ
В случае необходимости поднять
автомобиль следует обратиться на
станцию техобслуживания Alfa Romeo,
где имеются рычажный подъемник или
гаражные домкраты.
ПРЕДУПРЕЖД ЕНИЕ Для поднятия
автомобилей с мини-порогами
обращайте особое внимание на
положение рычага подъемника.
161

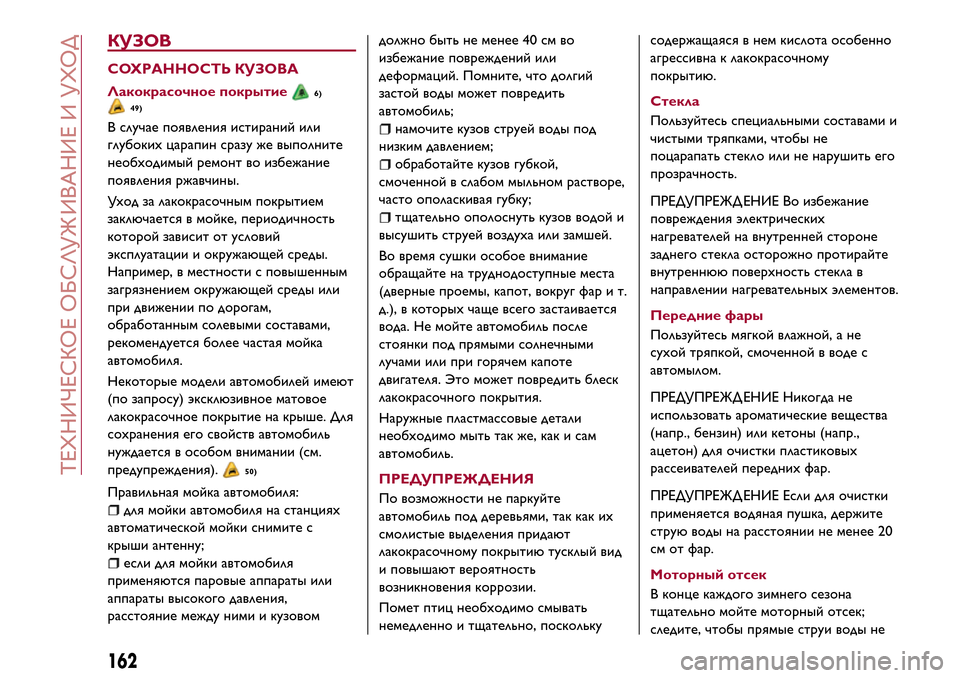

КУЗОВ
СОХРАННОСТЬ КУЗОВА
Лакокрасочное покрытие6)49)
В случае появления истираний или
глубокихцарапин сразу же выполните
необходимый ремонт во избежание
появления ржавчины.
Уход за лакокрасочным покрытием
заключается в мойке, периодичность
которой зависит от условий
эксплуатации и окружающей среды.
Например, в местности с повышенным
загрязнением окружающей среды или
при движении по дорогам,
обработанным солевыми составами,
рекомендуется более частая мойка
автомобиля.
Некоторые модели автомобилей имеют
(по запросу) эксклюзивное матовое
лакокрасочное покрытие на крыше. Для
сохранения его свойств автомобиль
нуждается в особом внимании (см.
предупреждения).
50)
Правильная мойка автомобиля:
для мойки автомобиля на станциях
автоматической мойки снимите с
крыши антенну;
если для мойки автомобиля
применяются паровые аппараты или
аппараты высокого давления,
расстояние между ними и кузовомдолжно быть не менее 40 см во
избежание повреждений или
деформаций. Помните, что долгий
застой воды может повредить
автомобиль;
намочите кузов струей воды под
низким давлением;
обработайте кузов губкой,
смоченной в слабом мыльном растворе,
часто ополаскивая губку;
тщательно ополоснуть кузов водой и
высушить струей воздуха или замшей.
Во время сушки особое внимание
обращайте на труднодоступные места
(дверные проемы, капот, вокруг фар и т.
д.), в которыхчаще всего застаивается
вода. Не мойте автомобиль после
стоянки под прямыми солнечными
лучами или при горячем капоте
двигателя. Это может повредить блеск
лакокрасочного покрытия.
Наружные пластмассовые детали
необходимо мыть так же, как и сам
автомобиль.
ПРЕДУПРЕЖДЕНИЯ
По возможности не паркуйте
автомобиль под деревьями, так как их
смолистые выделения придают
лакокрасочному покрытию тусклый вид
и повышают вероятность
возникновения коррозии.
Помет птиц необходимо смывать
немедленно и тщательно, посколькусодержащаяся в нем кислота особенно
агрессивна к лакокрасочному
покрытию.
Стекла
Пользуйтесь специальными составами и
чистыми тряпками, чтобы не
поцарапать стекло или не нарушить его
прозрачность.ПРЕДУПРЕЖД ЕНИЕ Во избежание
повреждения электрических
нагревателей на внутренней стороне
заднего стекла осторожно протирайте
внутреннюю поверхность стекла в
направлении нагревательныхэлементов.
Передние фары
Пользуйтесь мягкой влажной, а не
сухой тряпкой, смоченной в воде с
автомылом.
ПРЕДУПРЕЖД ЕНИЕ Никогда не
использовать ароматические вещества
(напр., бензин) или кетоны (напр.,
ацетон) для очистки пластиковых
рассеивателей переднихфар.
ПРЕДУПРЕЖД ЕНИЕ Если для очистки
применяется водяная пушка, держите
струю воды на расстоянии не менее 20
см от фар.
Моторный отсек
В конце каждого зимнего сезона
тщательно мойте моторный отсек;
следите, чтобы прямые струи воды не
162
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД

попадали на электронные блоки
управления и на приводы
стеклоочистителей. Эта операция
должна выполняться в
специализированныхмастерских.
ПРЕДУПРЕЖД ЕНИЕ Во время мойки
моторного отсека двигатель должен
быть холодным, а ключ в замке
зажигания должен находиться в
положении STOP. После окончания
мойки автомобиля убедиться, что
разнообразные защитные элементы
(резиновые крышки, чехлы и т. п.) не
повреждены или сняты.
ПРЕДУПРЕЖДЕНИЕ
6)Моющие средства загрязняют природные
воды. Мойку автомобиля нужно выполнять
только в специально отведенных для этого
местах, должным образом оснащенных для
сбора и очистки моющих жидкостей.
ПРЕДУПРЕЖДЕНИЕ
49)Для сохранения декоративных
характеристик лакокрасочного покрытия не
рекомендуется использовать абразивные
и/или полирующие средства для ухода за
автомобилем.50)Во время мойки автомобиля на
автоматических станциях избегать
применения валиков и/или щеток. Мойте
автомобиль только вручную с помощью
средств с нейтральным PH и затем
вытирайте его увлажненной замшей. Для
ухода за автомобилем не пользуйтесь
абразивными и/или полирующими
средствами. Птичий помет нужно смывать
немедленно и тщательно, т. к.
содержащаяся в нем кислота особенно
агрессивна. По возможности не оставляйте
автомобиль под деревьями; немедленно
смывайте смолистые выделения
растительного происхождения, т. к. после
того, как они высохнут, для их удаления
могут потребоваться абразивные и/или
полирующие средства. Применение таких
средств категорически не рекомендуется в
связи с тем, что они нарушают
характерную матовость лакокрасочного
покрытия. Для очистки ветрового и заднего
стекол не пользуйтесь моющей жидкостью
для стекол в чистом виде; ее необходимо
развести водой по меньшей мере на 50%.
Моющая жидкость для стекол в чистом
виде должна использоваться, только когда
этого требуют температурные условия
окружающей среды.
САЛОН
143) 144) 145)
Периодически проверяйте степень
чистоты внутри салона, в том числе под
ковриками, которые могут вызывать
окисление металла.
СИДЕНЬЯ И ЧАСТИ С
ТКАНЕВЫМ ПОКРЫТИЕМ
Для удаления пыли пользуйтесь мягкой
щеткой или пылесосом. Для чистки
бархатных сидений рекомендуется
пользоваться смоченной в воде щеткой.
Очищайте сиденья губкой, смоченной в
водном растворе нейтрального
моющего средства.
КОЖАНЫЕ СИДЕНЬЯ
(для исполнений/рынков, где
предусмотрено)
Удаляйте сухие загрязнения чуть
влажной замшей или тряпкой, сильно не
нажимая. Пятна от жидкостей или жира
удаляйте сухой впитывающей тряпкой,
не протирая сиденья с нажимом. Затем
протрите кожу мягкой тряпкой или
замшей, смоченной в воде с
нейтральным моющим средством. При
наличии устойчивыхпятен пользуйтесь
специальными составами, внимательно
изучив инструкции по ихприменению.
163

чтобы используемые составы не
содержали спирт и его производные
даже в низкой концентрации.
ПЛАСТМАССОВЫЕ И
ОБЛИЦОВАННЫЕ ДЕТАЛИ
САЛОНА
Проводите обычную чистку
пластмассовыхдеталей салона по
возможности тряпкой из микрофибры,
смоченной в водном растворе
нейтрального неабразивного моющего
средства. Для удаления жирныхили
трудноудаляемыхпятен используйте
специальные составы без содержания
растворителей, не изменяющие
внешний вид и цвет очищаемых
деталей.
Для удаления пыли пользуйтесь
тряпкой из микрофибры, смоченной в
воде. Не рекомендуется пользоваться
для этого бумажными салфетками, от
которыхна поверхностяхостаются
волокна.
51)
ЧАСТИ, ОБЛИЦОВАННЫЕ
КОЖЕЙ
(для исполнений/рынков, где
предусмотрено)
Для очистки этихкомпонентов
пользуйтесь только водой и
нейтральным мылом. Ни в коем случае
не используйте спирт или составы на
спиртовой основе. Перед тем, как
пользоваться специальными
веществами для очистки салона
автомобиля, убедитесь, что в нихнет
спирта и/или составов на спиртовой
основе.
ВНИМАНИЕ!
143)Для чистки салона автомобиля
запрещается использовать
легковоспламеняющиеся вещества, так как
смеси на основе углеводородов или
очищенный бензин. В ходе очистки при
трении могут возникать
электростатические разряды, которые
могут стать причиной возгорания.
144)Не храните в автомобиле аэрозольные
баллончики: они могут взорваться.
Аэрозольные баллончики не должны
подвергаться воздействию температуры
выше 50°C. Температура в салоне
автомобиля, оставленного на солнце, может
значительно превысить это значение.
145)Поверхность пола под педальным
механизмом не должна иметь никаких
препятствий. Проверьте, чтобы коврики
были всегда хорошо расправлены и не
мешали нажатию педалей.
ПРЕДУПРЕЖДЕНИЕ
51)Не пользуйтесь спиртом, бензином и их
производными для очистки стекол на
приборной панели.
164
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД
ПРЕДУПРЕЖД ЕНИЕ Никогда не
пользуйтесь спиртом. Проверьте,

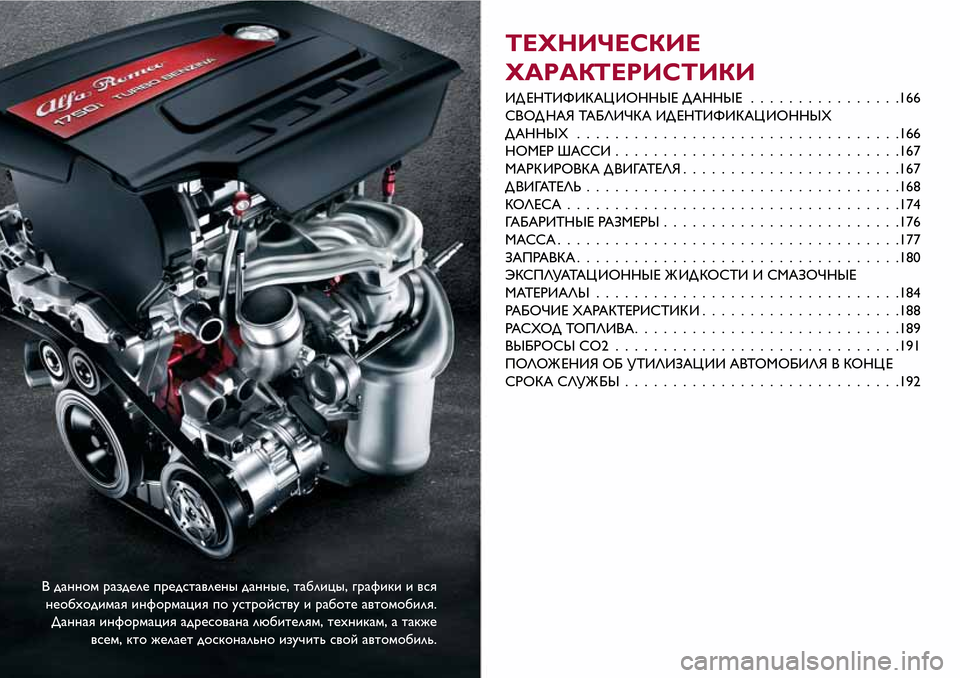

В данном разделе представлены данные, таблицы, графики и вся
необходимая информация по устройству и работе автомобиля.
Данная информация адресована любителям, техникам, а также
всем, кто желает досконально изучить свой автомобиль.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
ИД ЕНТИФИКАЦ ИОННЫЕ ДАННЫЕ................166
СВОД НАЯ ТАБЛИЧКА ИД ЕНТИФИКАЦ ИОННЫХ
ДАННЫХ..................................166
НОМЕР ШАССИ..............................167
МАРК ИРОВКА Д ВИГАТЕЛЯ.......................167
ДВИГАТЕЛЬ.................................168
КОЛЕСА...................................174
ГАБАРИТНЫЕ РАЗМЕРЫ.........................176
МАССА....................................177
ЗАПРАВКА..................................180
ЭКСПЛУАТАЦ ИОННЫЕ Ж ИД КОСТИ И СМАЗОЧНЫЕ
МАТЕРИАЛЫ................................184
РАБОЧИЕ ХАРАКТЕРИСТИК И.....................188
РАСХОД ТОПЛИВА............................189
ВЫБРОСЫ CO2..............................191
ПОЛОЖ ЕНИЯ ОБ УТИЛИЗАЦ ИИ АВТОМОБИЛЯ В КОНЦ Е
СРОКАСЛУЖБЫ.............................192

ИДЕНТИФИКАЦИОННЫЕ
ДАННЫЕ
Идентификационные данные
автомобиля:
Сводная табличка
идентификационныхданных
Маркировка шасси
Идентификационная табличка
лакокрасочного покрытия кузова
Маркировка двигателя
СВОДНАЯ ТАБЛИЧКА
ИДЕНТИФИКАЦИОННЫХ
ДАННЫХ
Табличка закреплена на передней
поперечине моторного отсека и
содержит следующую информацию
РИС. 118:
A: Наименование производителя
B: Омологационный номер
C: Идентификационный код типа
транспортного средства
D: Серийный (порядковый) номер
шасси
E: Максимально допустимая масса
транспортного средства с полной
нагрузкой
F: Максимально допустимая масса
транспортного средства с полной
нагрузкой и прицепомG: Максимально допустимая нагрузка на
переднюю ось
H: Максимально допустимая нагрузка на
заднюю ось
I: Тип двигателя
L: Код исполнения кузова
M: Количество для запчастей
N: Правильное значение коэффициента
дымности (для исполнений с дизельным
двигателем).
118A0K0024C
166
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

НОМЕР ШАССИ
Маркировка выбита на полу салона
рядом с передним правым сиденьем.
Чтобы увидеть маркировку, сдвиньте
вперед крышку 1 РИС. 119.
Маркировка включает:
тип автомобиля (ZAR 940000);
Серийный (порядковый) номер
шасси.
МАРКИРОВКА
ДВИГАТЕЛЯ
Маркировка выбита на блоке цилиндров
и включает тип и заводской номер
двигателя.
119A0K0750C
167

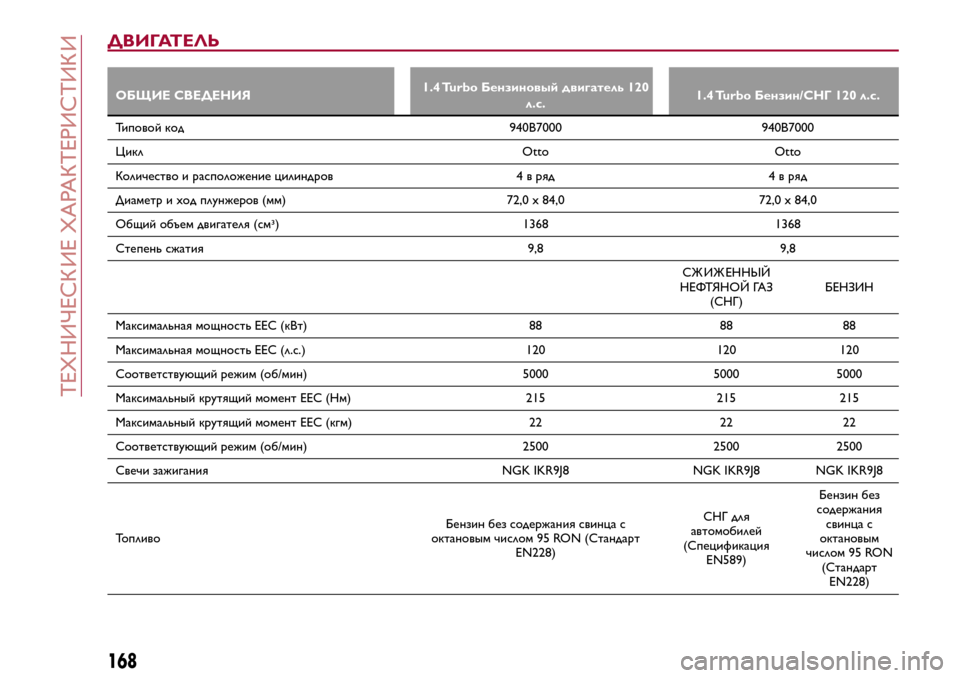

ДВИГАТЕЛЬ
ОБЩИЕ СВЕДЕНИЯ1.4 Turbo Бензиновый двигатель 120
л.с.1.4 Turbo Бензин/СНГ 120 л.с.
Типовой код 940B7000 940B7000
Цикл Otto Otto
Количество и расположение цилиндров 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 72,0 x 84,0 72,0 x 84,0
Общий объем двигателя (см3) 1368 1368
Степень сжатия 9,8 9,8
СЖ ИЖ ЕННЫЙ
НЕФТЯНОЙ ГАЗ
(СНГ)БЕНЗИН
Максимальная мощность ЕЕС (кВт) 88 88 88
Максимальная мощность ЕЕС (л.с.) 120 120 120
Соответствующий режим (об/мин) 5000 5000 5000
Максимальный крутящий момент ЕЕС (Нм) 215 215 215
Максимальный крутящий момент ЕЕС (кгм) 22 22 22
Соответствующий режим (об/мин) 2500 2500 2500
Свечи зажигания NGK IKR9J8 NGK IKR9J8 NGK IKR9J8
ТопливоБензин без содержания свинца с
октановым числом 95 RON (Стандарт
EN228)СНГ для
автомобилей
(Спецификация
EN589)Бензин без
содержания
свинца с
октановым
числом 95 RON
(Стандарт
EN228)
168
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И
