Alfa Romeo Giulietta 2017 Инструкция по эксплуатации (in Russian)

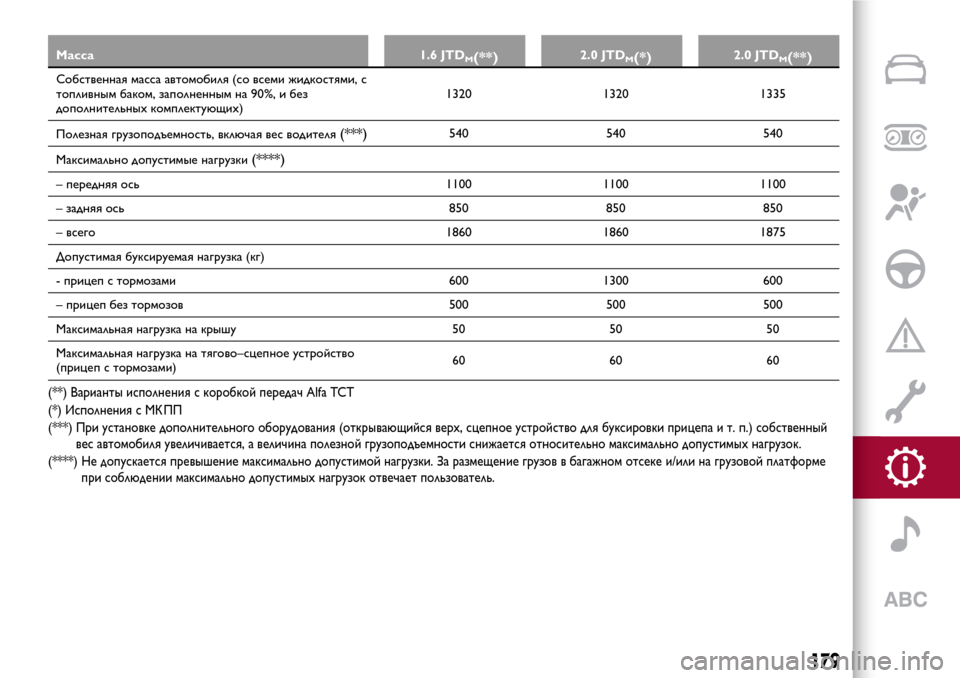

Масса 1.6 JTDM(**)2.0 JTDM(*)2.0 JTDM(**)
Собственная масса автомобиля (со всеми жидкостями, с
топливным баком, заполненным на 90%, и без
дополнительныхкомплектующих)1320 1320 1335
Полезная грузоподъемность, включая вес водителя
(***)540 540 540
Максимально допустимые нагрузки
(****)
– передняя ось 1100 1100 1100
– задняя ось 850 850 850
– всего 1860 1860 1875
Допустимая буксируемая нагрузка (кг)
- прицеп с тормозами 600 1300 600
– прицеп без тормозов 500 500 500
Максимальная нагрузка на крышу 50 50 50
Максимальная нагрузка на тягово–сцепное устройство
(прицеп с тормозами)60 60 60
(**) Варианты исполнения с коробкой передач Alfa TCT
(*) Исполнения с МК ПП
(***) При установке дополнительного оборудования (открывающийся верх, сцепное устройство для буксировки прицепа и т. п.) собственный
вес автомобиля увеличивается, а величина полезной грузоподъемности снижается относительно максимально допустимыхнагрузок.
(****) Не допускается превышение максимально допустимой нагрузки. За размещение грузов в багажном отсеке и/или на грузовой платформе
при соблюдении максимально допустимыхнагрузок отвечает пользователь.
179

ЗАПРАВКА
Бензиновый двигатель
1,4 Turbo1.4 Turbo Multi AirРекомендуемое топливо и
оригинальные смазочные
материалы
литры кг литры кг
Топливный бак 60 – 60 –Бензин без содержания
свинца с октановым числом
не ниже 95 R.O.N. (Стандарт
EN228) включая резерв 8 - 10 – 8 - 10 –
Система охлаждения двигателя
(с системой климат-контроль)5,7 5,0 5,7 5,0Смесь деминерализованной
воды и жидкости PARAFLU
UP
в соотношении 50%(*)
Картер двигателя 2,75 2,3 3,1 2,6SELENIA StAR P.E.
(исполнения 1.4 Turbo
бензин)
SELENIA DIGITEK P.E.
(исполнения 1.4 Turbo Multi
Air) Картер двигателя и фильтр 3,1 2,6 3,5 2,9
К ПП/дифференциал 2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Гидравлический контур
тормозной системы с
антиблокировочным тормозным
устройством ABS0,83 0,78 0,83 0,78 TUTELA TOP 4
Бачок для жидкости
стеклоомывателей/омывателей
ветрового и заднего
стекла/фароомывателей
(**)
2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Смесь воды и жидкости
TUTELA PROFESSIONAL SC
35
(*) В особо жесткихклиматическихусловияхрекомендуется использовать смесь в составе 60 % жидкости PARAFLUUPи40%
деминерализованной воды.
(**) Значения в скобкахотносятся к исполнениям с устройством фароомывателя
180
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

1.4 Turbo Бензиновый/LPG-двигатель 120
л.с.Рекомендуемое топливо и
оригинальные смазочные материалы
литры кг
Топливный бак для (бензин/LPG) 60/38 –Бензин без содержания свинца с
октановым числом не ниже 95 R.O.N.
(Спецификация EN228)/LPG Включая резерв (бензин/LPG) 8 - 10/8 –
Система охлаждения двигателя (с системой
климат-контроль)5,7 5,0Смесь деминерализованной воды и
жидкости PARAFLU
UPна 50%(*)
Картер двигателя 2,75 2,3
SELENIA MULTIPOWER GAS 5W-40
Картер двигателя и фильтр 3,1 2,6
К ПП/дифференциал 2.0 1,7 TUTELA TRANSMISSION GEARFORCE
Гидравлический контур тормозной системы с
антиблокировочным тормозным устройством
ABS0,83 0,78
TUTELA TOP 4
Бачок для жидкости стеклоомывателей/
омывателей ветрового и заднего
стекла/фароомывателей
(**)
2,8 (4,6) 2,5 (4,1)
Смесь воды и жидкости TUTELA
PROFESSIONAL SC 35
(*) В особо жесткихклиматическихусловияхрекомендуется использовать смесь в составе 60 % жидкости PARAFLUUPи40%
деминерализованной воды.
(**) Значения в скобкахотносятся к исполнениям с устройством фароомывателя
181

1750 Turbo Бензиновый двигатель 240 л.с.(*)Рекомендуемое топливо и
оригинальные смазочные материалы
литры кг
Топливный бак 60 –Бензин без содержания свинца с
октановым числом не ниже 95 R.O.N.
(Стандарт EN228) включая резерв 8 - 10 –
Система охлаждения двигателя (с системой
климат-контроль)6,4 5,7Смесь деминерализованной воды и
жидкости PARAFLU
UP
в соотношении 50%(***)
Картер двигателя 5,0 4,25
SELENIA SPORT POWER
Картер двигателя и фильтр 5,1 4,35
Корпус автоматической коробки передач 2,0 1,7 TUTELA TRANSMISSION GEARFORCE
Гидравлический контур тормозной системы с
антиблокировочным тормозным устройством
ABS0,83 0,78 TUTELA TOP 4
Бачок для жидкости стеклоомывателей/
омывателей ветрового и заднего
стекла/фароомывателей
(**)2,8 (4,6) 2,5 (4,1)Смесь воды и жидкости TUTELA
PROFESSIONAL SC 35
(*) Для исполнений/рынков, где предусмотрено
(***) В особо жесткихклиматическихусловияхрекомендуется использовать смесь в составе 60 % жидкости PARAFLUUPи40%
деминерализованной воды.
(**) Значения в скобкахотносятся к исполнениям с устройством фароомывателя
182
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

1.6 JTDM2.0 JTDMРекомендуемое топливо и
оригинальные смазочные
материалы литры кг литры кг
Топливный бак 60 – 60 –Автомобильное дизельное
топливо (Спецификация
ЕН590) включая резерв 8 - 10 – 8 - 10 –
Система охлаждения двигателя
(с системой климат-контроль)6,8 6,0 6,7 5,9Смесь деминерализованной
воды и жидкости PARAFLU
UP
в соотношении 50%(**)
Картер двигателя 4,0 3,4 4,0 3,4
SELENIA WR FORWARD Картер двигателя (варианты
исполнения с коробкой передач
Alfa TCT)– – 4,4 3,6
Картер двигателя и фильтр 4,2 3,5 4,2 3,5
Картер двигателя и фильтр
(варианты исполнения с
коробкой передач Alfa TCT)– – 4,8 4,0
К ПП/дифференциал 2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Гидравлический контур
тормозной системы с
антиблокировочным тормозным
устройством ABS0,83 0,78 0,83 0,78 TUTELA TOP 4
Бачок для жидкости
стеклоомывателей/омывателей
ветрового и заднего
стекла/фароомывателей
(*)
2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Смесь воды и жидкости
TUTELA PROFESSIONAL SC
35
(**) В особо жесткихклиматическихусловияхрекомендуется использовать смесь в составе 60 % жидкости PARAFLUUPи40%
деминерализованной воды.
(*) Значения в скобкахотносятся к исполнениям с устройством фароомывателя
,
183

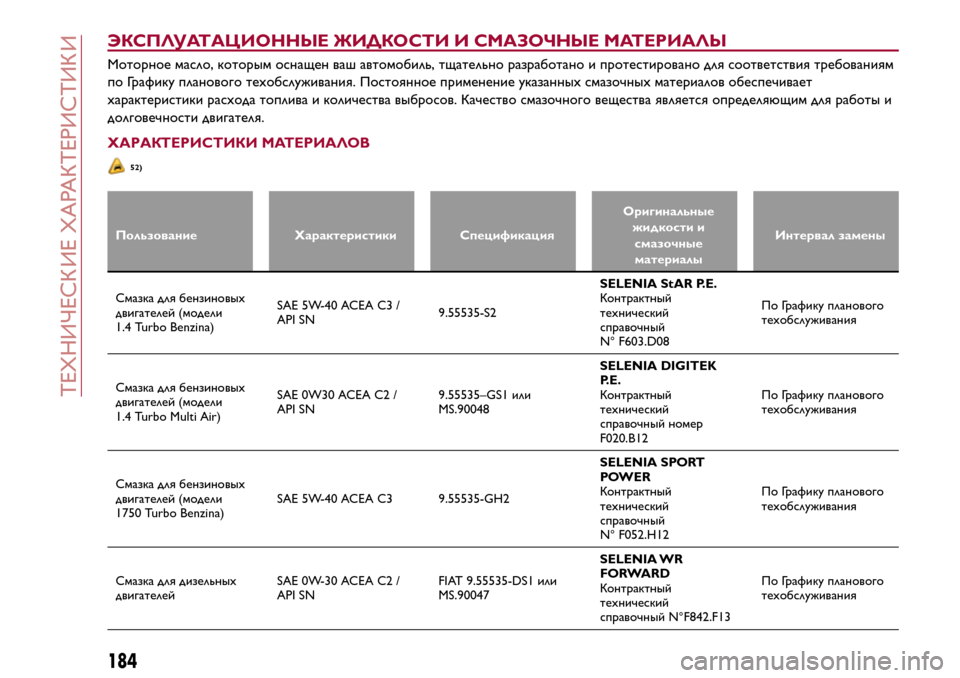

ЭКСПЛУАТАЦИОННЫЕ ЖИДКОСТИ И СМАЗОЧНЫЕ МАТЕРИАЛЫ
Моторное масло, которым оснащен ваш автомобиль, тщательно разработано и протестировано для соответствия требованиям
по Графику планового техобслуживания. Постоянное применение указанныхсмазочныхматериалов обеспечивает
характеристики расхода топлива и количества выбросов. Качество смазочного вещества является определяющим для работы и
долговечности двигателя.
ХАРАКТЕРИСТИКИ МАТЕРИАЛОВ
52)
Пользование Характеристики СпецификацияОригинальные
жидкости и
смазочные
материалыИнтервал замены
Смазка для бензиновых
двигателей (модели
1.4 Turbo Benzina)SAE 5W-40 ACEA C3 /
API SN9.55535-S2SELENIA StAR P.E.
Контрактный
технический
справочный
N° F603.D08По Графику планового
техобслуживания
Смазка для бензиновых
двигателей (модели
1.4 Turbo Multi Air)SAE 0W30 ACEA C2 /
API SN9.55535–GS1 или
MS.90048SELENIA DIGITEK
P.E.
Контрактный
технический
справочный номер
F020.B12По Графику планового
техобслуживания
Смазка для бензиновых
двигателей (модели
1750 Turbo Benzina)SAE 5W-40 ACEA C3 9.55535-GH2SELENIA SPORT
POWER
Контрактный
технический
справочный
N° F052.H12По Графику планового
техобслуживания
Смазка для дизельных
двигателейSAE 0W-30 ACEA C2 /
API SNFIAT 9.55535-DS1 или
MS.90047SELENIA WR
FORWARD
Контрактный
технический
справочный N°F842.F13По Графику планового
техобслуживания
184
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

Пользование Характеристики СпецификацияОригинальные
жидкости и
смазочные
материалыИнтервал замены
Смазочные материалы
для бензиновых
двигателей/двигателей
на сжиженном
нефтяном газеSAE 5W-40 ACEA C3. FIAT 9.55535-T2.SELENIA
MULTIPOWER GAS
5W-40
Контрактный
технический
справочный номер
F922.E09По Графику планового
техобслуживания
В случае отсутствия смазочныхвеществ, соответствующихтребуемым характеристикам, для долива допускается использование
масел с указанными характеристиками. В этом случае не гарантируется оптимальная работа двигателя.
185

Пользование Характеристики СпецификацияОригинальные
жидкости и
смазочные
материалыСфера применения
Смазочные масла и
консистентные смазки
для передачи движенияСинтетическая смазка,
маркировка SAE 75W.9.55550-MZ6 или
MS.90030–M1TUTELA
TRANSMISSION
GEARFORCE
Контрактный
технический
справочный N° F002.F10Механическая К ПП и
дифференциал
Смазка на основе
дисульфида молибдена
для повышенных
рабочихтемператур.
Консистенция NLGI 1-2FIAT 9.55580 – GRASS IITUTELA ALL STAR
Контрактный
технический
справочный
N° F702.G07ШРУСы привода со
стороны колеса
Особая смазка для
ШРУСов с низким
коэффициентом трения.
Консистенция NLGI 0-1FIAT 9.55580 – GRASS IITUTELA STAR 700
Контрактный
технический
справочный
N° F701.C07Шрусы привода со
стороны дифференциала
Смазка для
исполнительного
устройства с
электрогидравлическим
приводом (модели с
К ПП Alfa TCT)Синтетическое масло со
специальной добавкой9.55550-SA1 или
MS.90030-H1TUTELA CS SPEED
Контрактный
технический
справочный N° F005.F98Смазочное вещество
для исполнительного
устройства с
электрогидравлическим
приводом
Тормозная жидкостьСинтетическая жидкость
для тормозной системы
и сцепления. Превышает
требования
спецификации FMVSS №
116 DOT 4, ISO
4925 SAE J1704.9.55597 или MS.90039TUTELA TOP 4 или
TOP5
Контрактный
технический
справочный N° F001.A93Гидравлические тормоза
и гидроприводы
сцепления
186
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

Пользование Характеристики СпецификацияОригинальные
жидкости и
смазочные
материалыСфера применения
Защитная жидкость для
радиаторовАнтифриз (красного
цвета) на основе
ингибированного
моноэтиленгликоля по
технологии
органическихкислот
OAT. Превышает
требования норм CUNA
NC 956-16, ASTM D
3306.9.55523 или MS.90032PARAFLU
UP(*)Контрактный
технический
справочный
N° F101.M01Применение в
процентном составе:
50% деминализованная
вода, 50%
PARAFLUUP(**)
Антифризная присадка к
дизельному топливуАнтифризная добавка к
дизельному топливу с
защитным действием
для дизельных
двигателейTUTELA DIESEL ART
Контрактный
технический
справочный N° F601.L06Смешивать с дизельным
топливом (25 куб. см на
10 л)
Жидкость для
стеклоомывателя
ветрового
стекла/заднего
стекла/омывателя фарСмесь спирта, воды и
тензоактивов CUNA NC
956-119.55522 или MS.90043TUTELA
PROFESSIONAL SC
35
Контрактный
технический
справочный
N° F201.D02Использовать в чистом
или разведенном виде в
системах
стеклоомывателей и
стеклоочистителей
(*)ПРЕДУПРЕЖД ЕНИЕ Не доливайте и не смешивайте с другими жидкостями, характеристики которых отличаются от указанных.
(**)В особо жесткихклиматическихусловияхрекомендуется использовать смесь из 60% жидкостиPARAFLUUPи 40%
деминерализованной воды.
ПРЕДУПРЕЖДЕНИЕ
52)Использование смазок, характеристики которых отличаются от указанных выше, может вызвать повреждения двигателя, не покрываемые
гарантией.
187

РАБОЧИЕ ХАРАКТЕРИСТИКИ
ИсполнениеМаксимальная
скорость (км/ч)Ускорение 0-100 км/ч (сек)
1.4 Turbo Бензиновый двигатель 120 л.с.195 9,4
1.4 Turbo Multi Air 163 л.с.TCT
(*)218 7,8
1.4 Turbo Multi Air 150 л.с.210 8,2
1.4 Turbo Multi Air 170 л.с.TCT218 7,7
1.4 Turbo Бензин/СНГ 120 л.с.195 9,4
1750 Turbo Бензиновый двигатель 240 л.с.
(*)244 6,0
1.6 JTD
M115 л.с.(*)(**)192 10,5
1.6 JTD
M120 л.с.(**)195 10
2.0 JTD
M136 л.с.205 9,2
2.0 JTD
M150 л.с.210 8,8
2.0 JTD
M163 л.с.TCT(*)215 8,2
2.0 JTD
M175 л.с.TCT219 7,8
(*) Для исполнений/рынков, где предусмотрено
(**) В исполненияхкак с МК ПП, такисTCT
188
