Alfa Romeo MiTo 2008 Brugs- og vedligeholdelsesvejledning (in Danish)

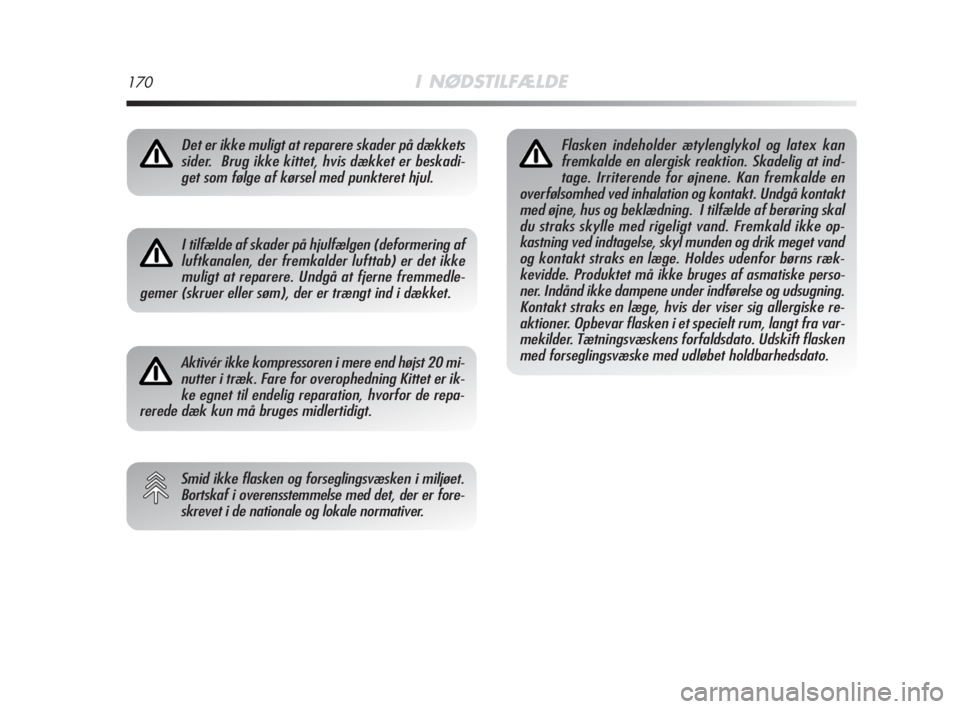

170I NØDSTILFÆLDE
Det er ikke muligt at reparere skader på dækkets
sider. Brug ikke kittet, hvis dækket er beskadi-
get som følge af kørsel med punkteret hjul.
I tilfælde af skader på hjulfælgen (deformering af
luftkanalen, der fremkalder lufttab) er det ikke
muligt at reparere. Undgå at fjerne fremmedle-
gemer (skruer eller søm), der er trængt ind i dækket.
Aktivér ikke kompressoren i mere end højst 20 mi-
nutter i træk. Fare for overophedning Kittet er ik-
ke egnet til endelig reparation, hvorfor de repa-
rerede dæk kun må bruges midlertidigt.
Smid ikke flasken og forseglingsvæsken i miljøet.
Bortskaf i overensstemmelse med det, der er fore-
skrevet i de nationale og lokale normativer.
Flasken indeholder ætylenglykol og latex kan
fremkalde en alergisk reaktion. Skadelig at ind-
tage. Irriterende for øjnene. Kan fremkalde en
overfølsomhed ved inhalation og kontakt. Undgå kontakt
med øjne, hus og beklædning. I tilfælde af berøring skal
du straks skylle med rigeligt vand. Fremkald ikke op-
kastning ved indtagelse, skyl munden og drik meget vand
og kontakt straks en læge. Holdes udenfor børns ræk-
kevidde. Produktet må ikke bruges af asmatiske perso-
ner. Indånd ikke dampene under indførelse og udsugning.
Kontakt straks en læge, hvis der viser sig allergiske re-
aktioner. Opbevar flasken i et specielt rum, langt fra var-
mekilder. Tætningsvæskens forfaldsdato. Udskift flasken
med forseglingsvæske med udløbet holdbarhedsdato.
159-196 Alfa DAN MiTo 3-10-2008 12:13 Pagina 170

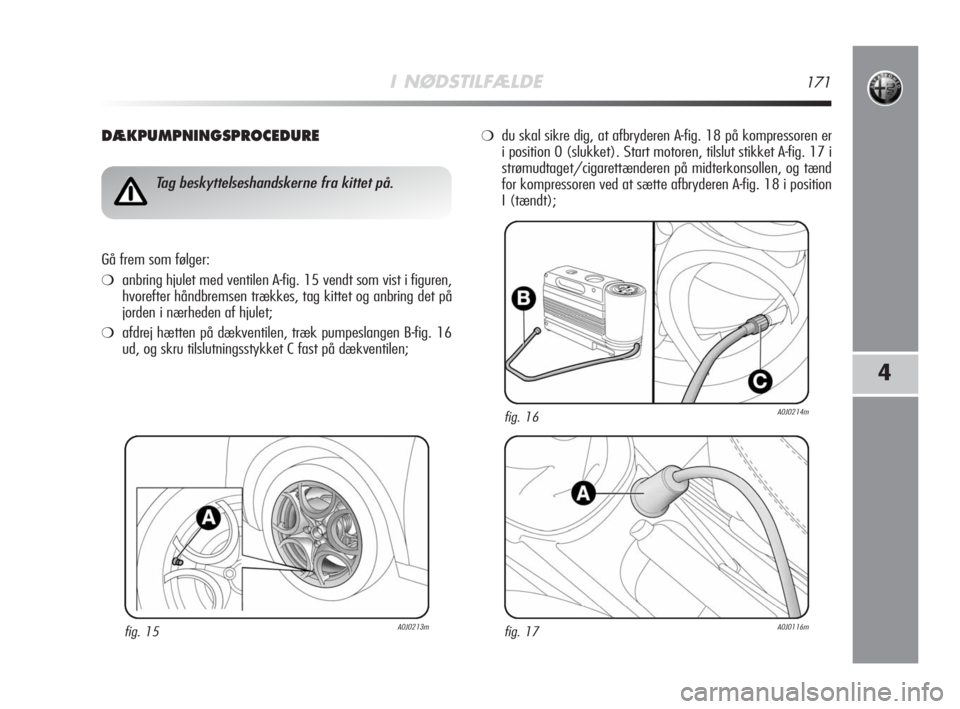

I NØDSTILFÆLDE171
4
DÆKPUMPNINGSPROCEDURE
fig. 15A0J0213m
Tag beskyttelseshandskerne fra kittet på.
Gå frem som følger:
❍anbring hjulet med ventilen A-fig. 15 vendt som vist i figuren,
hvorefter håndbremsen trækkes, tag kittet og anbring det på
jorden i nærheden af hjulet;
❍afdrej hætten på dækventilen, træk pumpeslangen B-fig. 16
ud, og skru tilslutningsstykket C fast på dækventilen;
❍du skal sikre dig, at afbryderen A-fig. 18 på kompressoren er
i position 0 (slukket). Start motoren, tilslut stikket A-fig. 17 i
strømudtaget/cigarettænderen på midterkonsollen, og tænd
for kompressoren ved at sætte afbryderen A-fig. 18 i position
I (tændt);
fig. 17A0J0116m
fig. 16A0J0214m
159-196 Alfa DAN MiTo 3-10-2008 12:13 Pagina 171

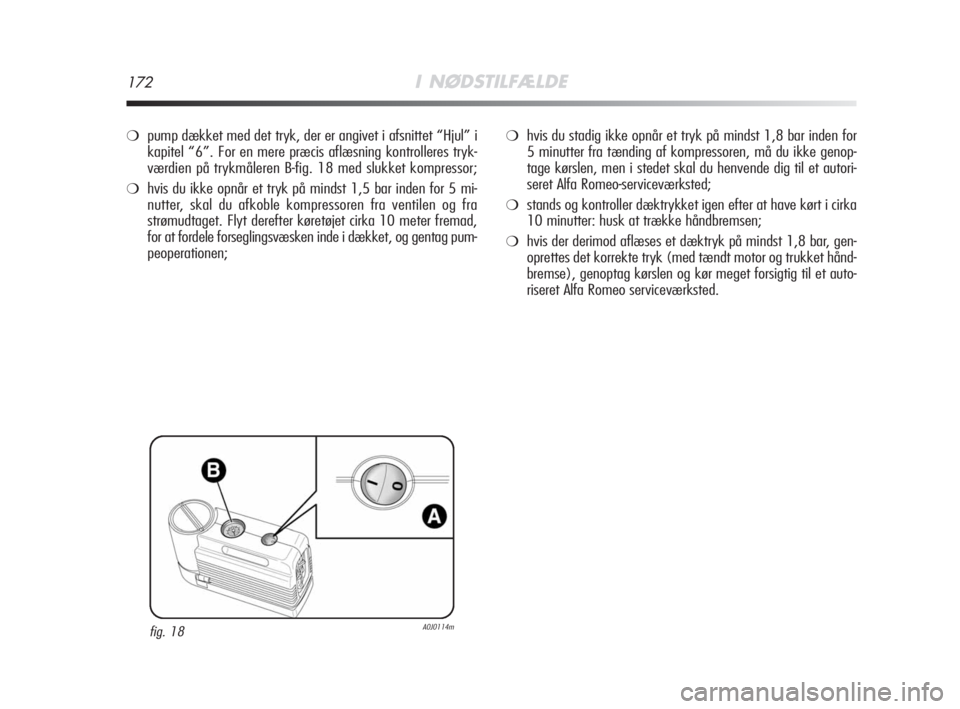

172I NØDSTILFÆLDE
❍pump dækket med det tryk, der er angivet i afsnittet “Hjul” i
kapitel “6”. For en mere præcis aflæsning kontrolleres tryk-
værdien på trykmåleren B-fig. 18 med slukket kompressor;
❍hvis du ikke opnår et tryk på mindst 1,5 bar inden for 5 mi-
nutter, skal du afkoble kompressoren fra ventilen og fra
strømudtaget. Flyt derefter køretøjet cirka 10 meter fremad,
for at fordele forseglingsvæsken inde i dækket, og gentag pum-
peoperationen;
fig. 18A0J0114m
❍hvis du stadig ikke opnår et tryk på mindst 1,8 bar inden for
5 minutter fra tænding af kompressoren, må du ikke genop-
tage kørslen, men i stedet skal du henvende dig til et autori-
seret Alfa Romeo-serviceværksted;
❍stands og kontroller dæktrykket igen efter at have kørt i cirka
10 minutter: husk at trække håndbremsen;
❍hvis der derimod aflæses et dæktryk på mindst 1,8 bar, gen-
oprettes det korrekte tryk (med tændt motor og trukket hånd-
bremse), genoptag kørslen og kør meget forsigtig til et auto-
riseret Alfa Romeo serviceværksted.
159-196 Alfa DAN MiTo 3-10-2008 12:13 Pagina 172

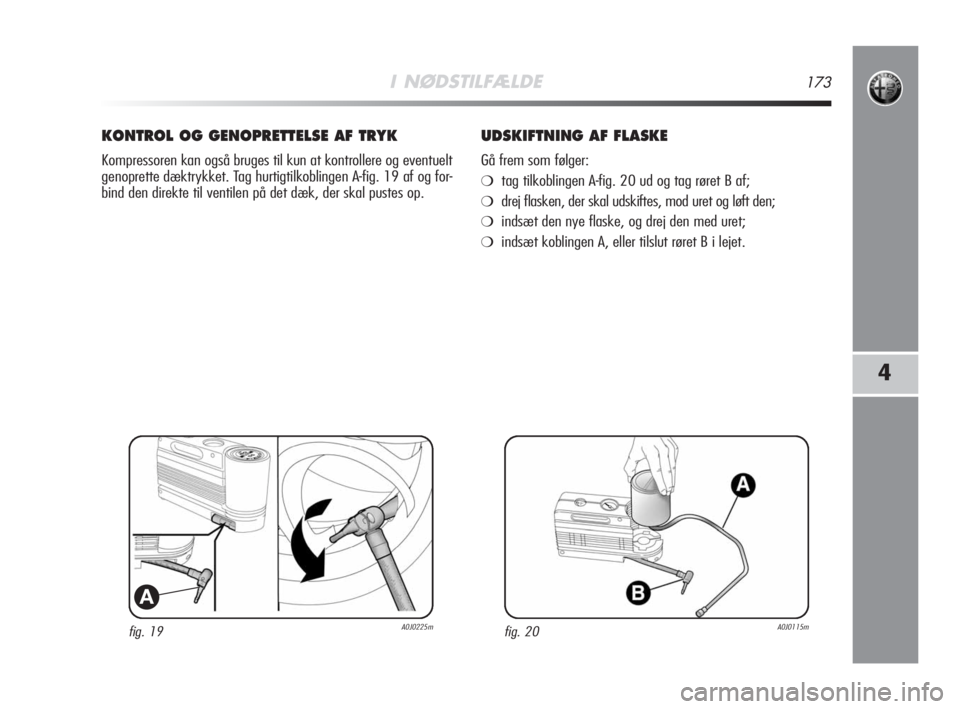

I NØDSTILFÆLDE173
4
fig. 19A0J0225m
A
KONTROL OG GENOPRETTELSE AF TRYK
Kompressoren kan også bruges til kun at kontrollere og eventuelt
genoprette dæktrykket. Tag hurtigtilkoblingen A-fig. 19 af og for-
bind den direkte til ventilen på det dæk, der skal pustes op.
UDSKIFTNING AF FLASKE
Gå frem som følger:
❍tag tilkoblingen A-fig. 20 ud og tag røret B af;
❍drej flasken, der skal udskiftes, mod uret og løft den;
❍indsæt den nye flaske, og drej den med uret;
❍indsæt koblingen A, eller tilslut røret B i lejet.
fig. 20A0J0115m
159-196 Alfa DAN MiTo 3-10-2008 12:13 Pagina 173

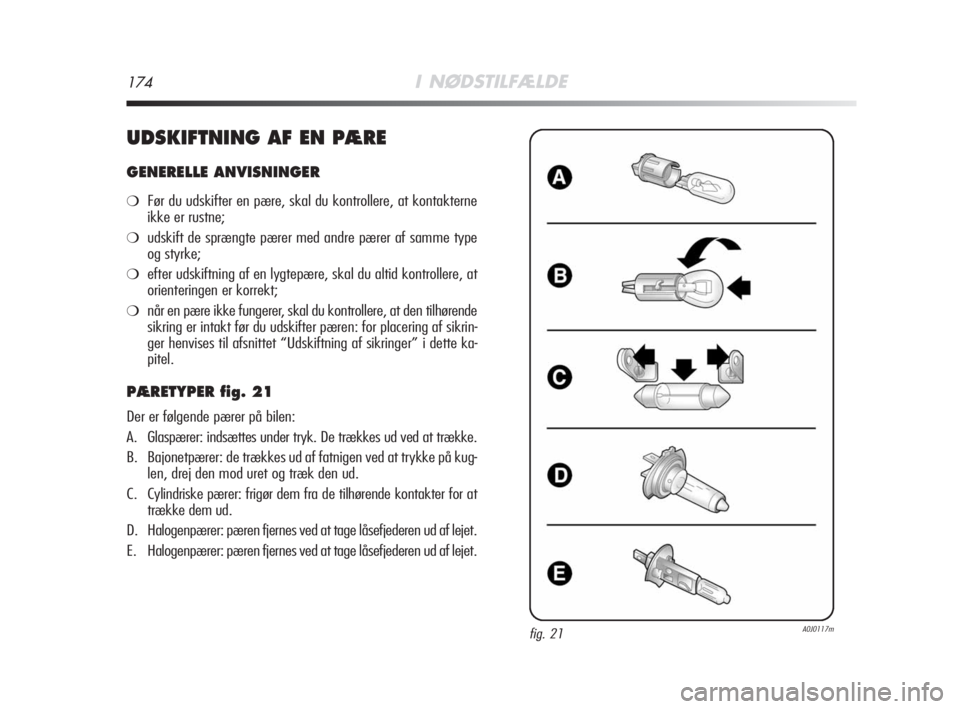

174I NØDSTILFÆLDE
UDSKIFTNING AF EN PÆRE
GENERELLE ANVISNINGER
❍Før du udskifter en pære, skal du kontrollere, at kontakterne
ikke er rustne;
❍udskift de sprængte pærer med andre pærer af samme type
og styrke;
❍efter udskiftning af en lygtepære, skal du altid kontrollere, at
orienteringen er korrekt;
❍når en pære ikke fungerer, skal du kontrollere, at den tilhørende
sikring er intakt før du udskifter pæren: for placering af sikrin-
ger henvises til afsnittet “Udskiftning af sikringer” i dette ka-
pitel.
PÆRETYPER fig. 21
Der er følgende pærer på bilen:
A. Glaspærer: indsættes under tryk. De trækkes ud ved at trække.
B. Bajonetpærer: de trækkes ud af fatnigen ved at trykke på kug-
len, drej den mod uret og træk den ud.
C. Cylindriske pærer: frigør dem fra de tilhørende kontakter for at
trække dem ud.
D. Halogenpærer: pæren fjernes ved at tage låsefjederen ud af lejet.
E. Halogenpærer: pæren fjernes ved at tage låsefjederen ud af lejet.
fig. 21A0J0117m
159-196 Alfa DAN MiTo 3-10-2008 12:13 Pagina 174

5/21W
–
55W
55W
D1S
21W
21W
5W
–
–
5W
55W
21W
21W
10W
5W
5W
5WA
–
D
D
–
B
B
A
–
–
A
E
B
B
C
A
C
A

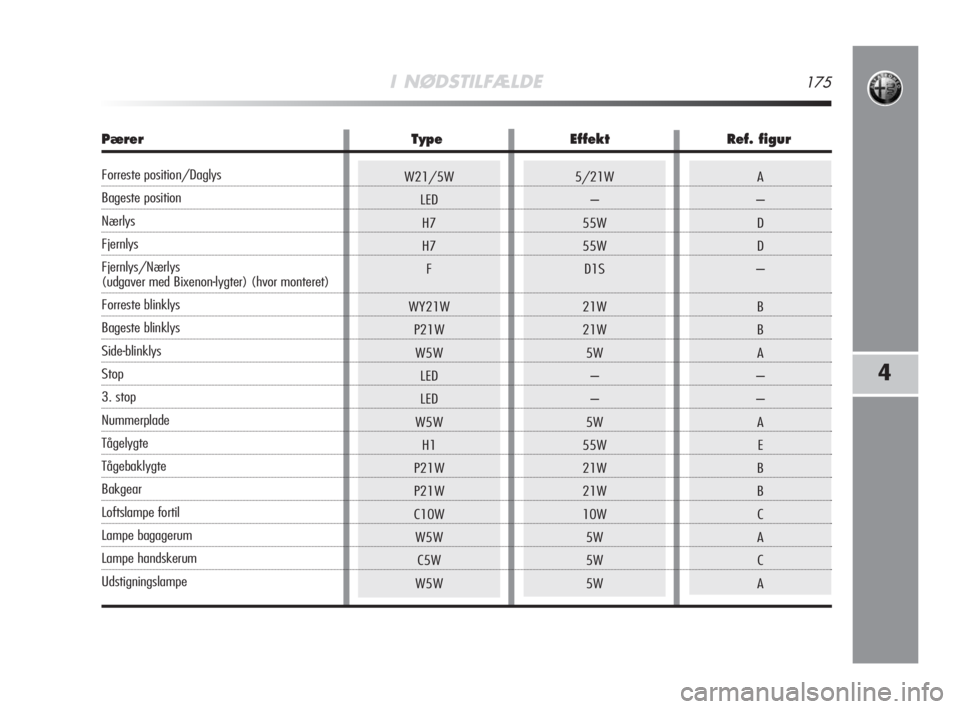

I NØDSTILFÆLDE175
4
W21/5W
LED
H7
H7
F
WY21W
P21W
W5W
LED
LED
W5W
H1
P21W
P21W
C10W
W5W
C5W
W5W
Pærer Type Effekt Ref. figur
Forreste position/Daglys
Bageste position
Nærlys
Fjernlys
Fjernlys/Nærlys
(udgaver med Bixenon-lygter) (hvor monteret)
Forreste blinklys
Bageste blinklys
Side-blinklys
Stop
3. stop
Nummerplade
Tågelygte
Tågebaklygte
Bakgear
Loftslampe fortil
Lampe bagagerum
Lampe handskerum
Udstigningslampe
159-196 Alfa DAN MiTo 3-10-2008 12:13 Pagina 175

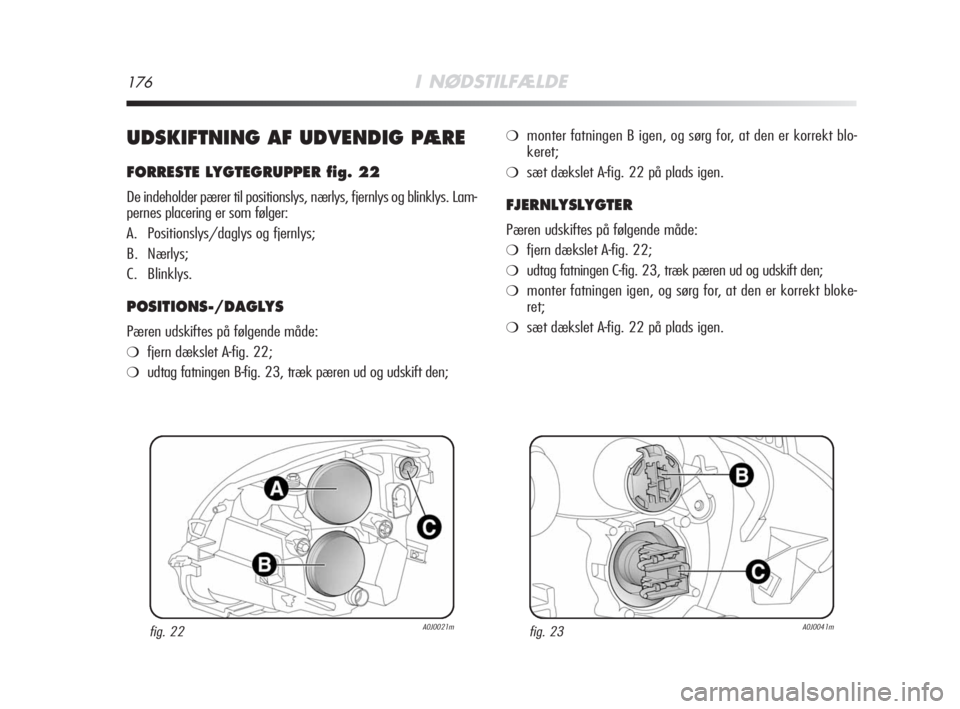

176I NØDSTILFÆLDE
UDSKIFTNING AF UDVENDIG PÆRE
FORRESTE LYGTEGRUPPER fig. 22
De indeholder pærer til positionslys, nærlys, fjernlys og blinklys. Lam-
pernes placering er som følger:
A. Positionslys/daglys og fjernlys;
B. Nærlys;
C. Blinklys.
POSITIONS-/DAGLYS
Pæren udskiftes på følgende måde:
❍fjern dækslet A-fig. 22;
❍udtag fatningen B-fig. 23, træk pæren ud og udskift den;
❍monter fatningen B igen, og sørg for, at den er korrekt blo-
keret;
❍sæt dækslet A-fig. 22 på plads igen.
FJERNLYSLYGTER
Pæren udskiftes på følgende måde:
❍fjern dækslet A-fig. 22;
❍udtag fatningen C-fig. 23, træk pæren ud og udskift den;
❍monter fatningen igen, og sørg for, at den er korrekt bloke-
ret;
❍sæt dækslet A-fig. 22 på plads igen.
fig. 22A0J0021mfig. 23A0J0041m
159-196 Alfa DAN MiTo 3-10-2008 12:13 Pagina 176

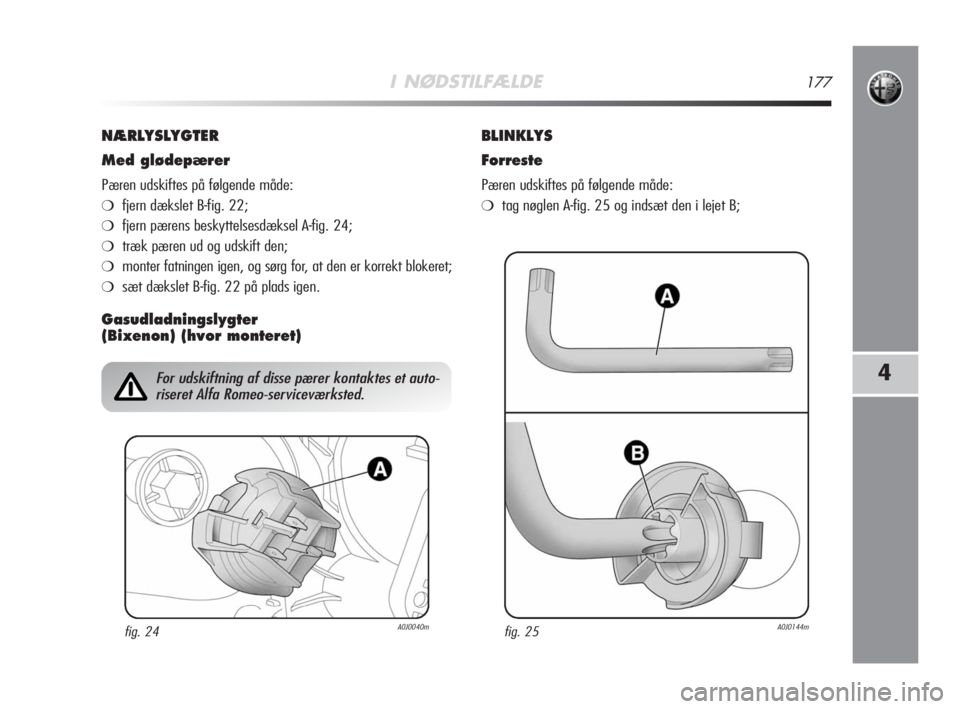

I NØDSTILFÆLDE177
4
NÆRLYSLYGTER
Med glødepærer
Pæren udskiftes på følgende måde:
❍fjern dækslet B-fig. 22;
❍fjern pærens beskyttelsesdæksel A-fig. 24;
❍træk pæren ud og udskift den;
❍monter fatningen igen, og sørg for, at den er korrekt blokeret;
❍sæt dækslet B-fig. 22 på plads igen.
Gasudladningslygter
(Bixenon) (hvor monteret)BLINKLYS
Forreste
Pæren udskiftes på følgende måde:
❍tag nøglen A-fig. 25 og indsæt den i lejet B;
fig. 24A0J0040m
For udskiftning af disse pærer kontaktes et auto-
riseret Alfa Romeo-serviceværksted.
fig. 25A0J0144m
159-196 Alfa DAN MiTo 3-10-2008 12:13 Pagina 177

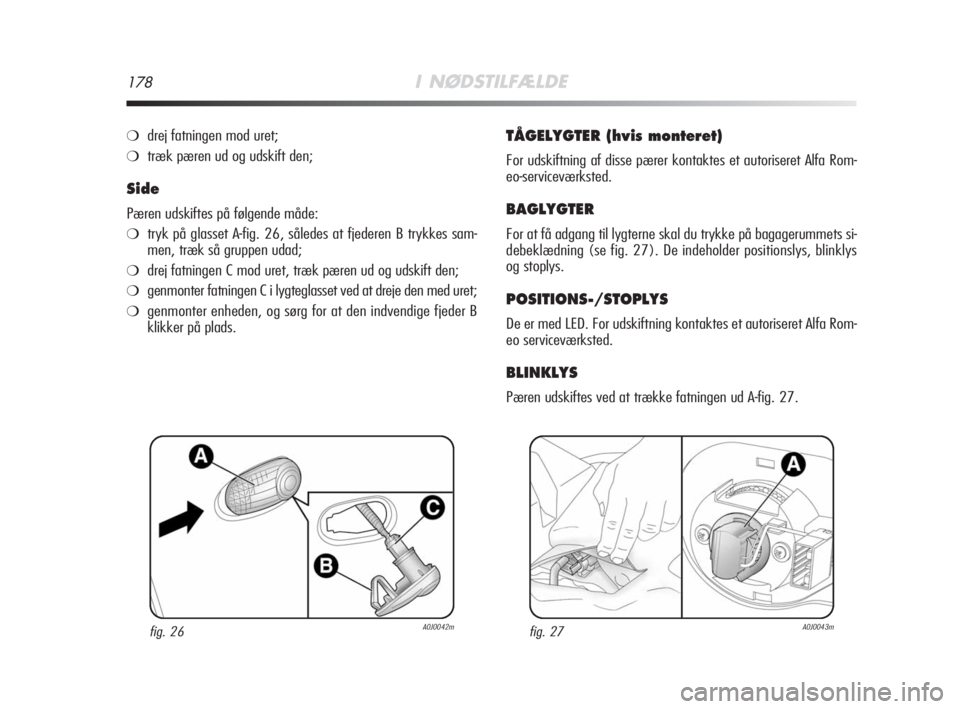

178I NØDSTILFÆLDE
❍drej fatningen mod uret;
❍træk pæren ud og udskift den;
Side
Pæren udskiftes på følgende måde:
❍tryk på glasset A-fig. 26, således at fjederen B trykkes sam-
men, træk så gruppen udad;
❍drej fatningen C mod uret, træk pæren ud og udskift den;
❍genmonter fatningen C i lygteglasset ved at dreje den med uret;
❍genmonter enheden, og sørg for at den indvendige fjeder B
klikker på plads.
TÅGELYGTER (hvis monteret)
For udskiftning af disse pærer kontaktes et autoriseret Alfa Rom-
eo-serviceværksted.
BAGLYGTER
For at få adgang til lygterne skal du trykke på bagagerummets si-
debeklædning (se fig. 27). De indeholder positionslys, blinklys
og stoplys.
POSITIONS-/STOPLYS
De er med LED. For udskiftning kontaktes et autoriseret Alfa Rom-
eo serviceværksted.
BLINKLYS
Pæren udskiftes ved at trække fatningen ud A-fig. 27.
fig. 26A0J0042mfig. 27A0J0043m
159-196 Alfa DAN MiTo 3-10-2008 12:13 Pagina 178

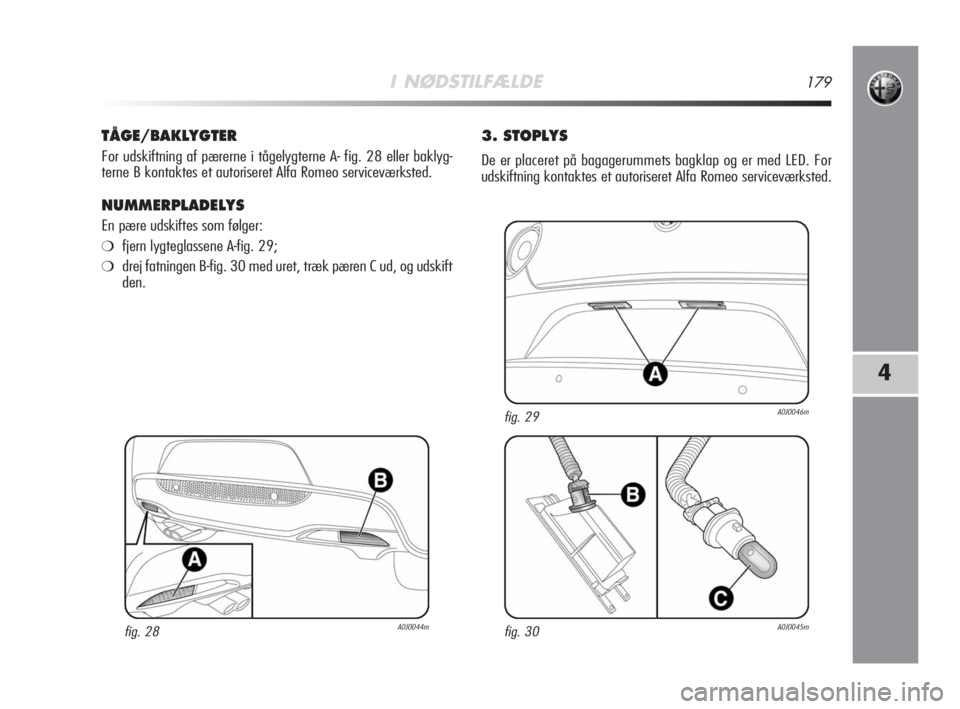

I NØDSTILFÆLDE179
4
TÅGE/BAKLYGTER
For udskiftning af pærerne i tågelygterne A- fig. 28 eller baklyg-
terne B kontaktes et autoriseret Alfa Romeo serviceværksted.
NUMMERPLADELYS
En pære udskiftes som følger:
❍fjern lygteglassene A-fig. 29;
❍drej fatningen B-fig. 30 med uret, træk pæren C ud, og udskift
den.
3. STOPLYS
De er placeret på bagagerummets bagklap og er med LED. For
udskiftning kontaktes et autoriseret Alfa Romeo serviceværksted.
fig. 28A0J0044mfig. 30A0J0045m
fig. 29A0J0046m
159-196 Alfa DAN MiTo 3-10-2008 12:13 Pagina 179
