UDSKIFTNING AF INDVENDIG PÆRE

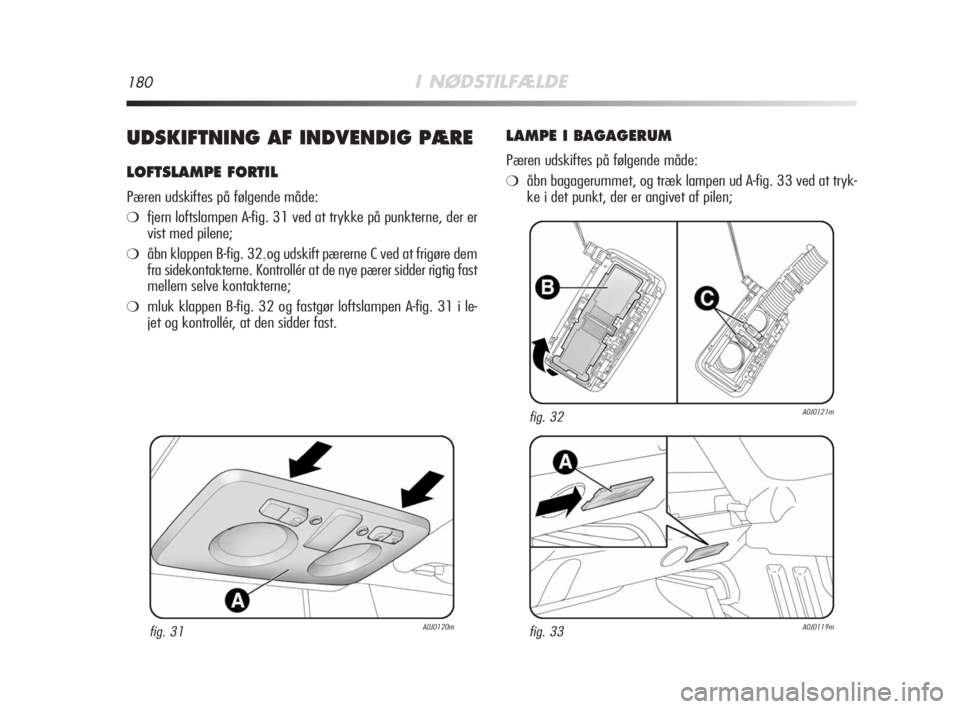

LOFTSLAMPE FORTIL
Pæren udskiftes på følgende måde:
❍fjern loftslampen A-fig. 31 ved at trykke på punkterne, der er
vist med pilene;
❍åbn klappen B-fig. 32,og udskift pærerne C ved at frigøre dem
fra sidekontakterne. Kontrollér at de nye pærer sidder rigtig fast
mellem selve kontakterne;
❍mluk klappen B-fig. 32 og fastgør loftslampen A-fig. 31 i le-
jet og kontrollér, at den sidder fast.
LAMPE I BAGAGERUM
Pæren udskiftes på følgende måde:
❍åbn bagagerummet, og træk lampen ud A-fig. 33 ved at tryk-
ke i det punkt, der er angivet af pilen;
fig. 31A0J0120m
fig. 32A0J0121m
fig. 33A0J0119m
159-196 Alfa DAN MiTo 3-10-2008 12:13 Pagina 180

I NØDSTILFÆLDE181
4
❍åbn afskærmningen B-fig. 34 og udskift pæren;
❍luk beskyttelsen B på glasset igen;
❍monter lampen A-fig. 33 igen i den korrekte position, først i
den ene side og så ved at trykke på den anden side, indtil
låseklikket høres.
LAMPE HANDSKERUM

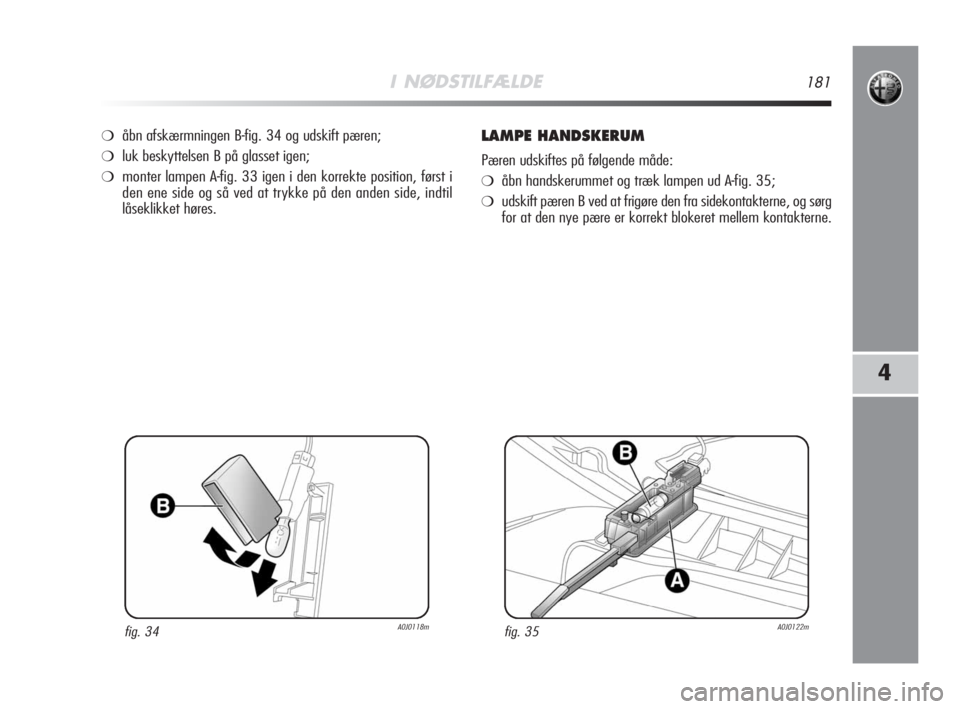

Pæren udskiftes på følgende måde:
❍åbn handskerummet og træk lampen ud A-fig. 35;
❍udskift pæren B ved at frigøre den fra sidekontakterne, og sørg
for at den nye pære er korrekt blokeret mellem kontakterne.
fig. 34A0J0118mfig. 35A0J0122m
159-196 Alfa DAN MiTo 3-10-2008 12:13 Pagina 181

182I NØDSTILFÆLDE
LOFTSLAMPE TIL STARTBELYSNING
(hvis monteret)
Pæren udskiftes på følgende måde:
❍sænk solskærmen og træk loftslampen A-fig. 36 ud, ved at
trække i punktet, der er vist med pilen;
❍fjern afskærmningen B ved at frigøre den fra solskærmen C,
udskift pæren D-fig. 37 ved at trække den udad og frigøre den
fra sidekontakterne;
❍indsæt den nye pære, og sørg for, at den er placeret korrekt
og at den er blokeret mellem kontakterne;
❍genmonter afskærmningen B ved at indsætte den korrekt mel-
lem sidestykkerne C;
❍montér loftslampen ved først at indsætte den fra siden E-fig.
37 og tryk så på den anden side, indtil der lyder et klik fra
fjederen F.
fig. 36A0J0123mfig. 37A0J0124m
159-196 Alfa DAN MiTo 3-10-2008 12:13 Pagina 182

I NØDSTILFÆLDE183
4
LAMPE UDSTIGNINGSLYS
Pæren udskiftes på følgende måde:

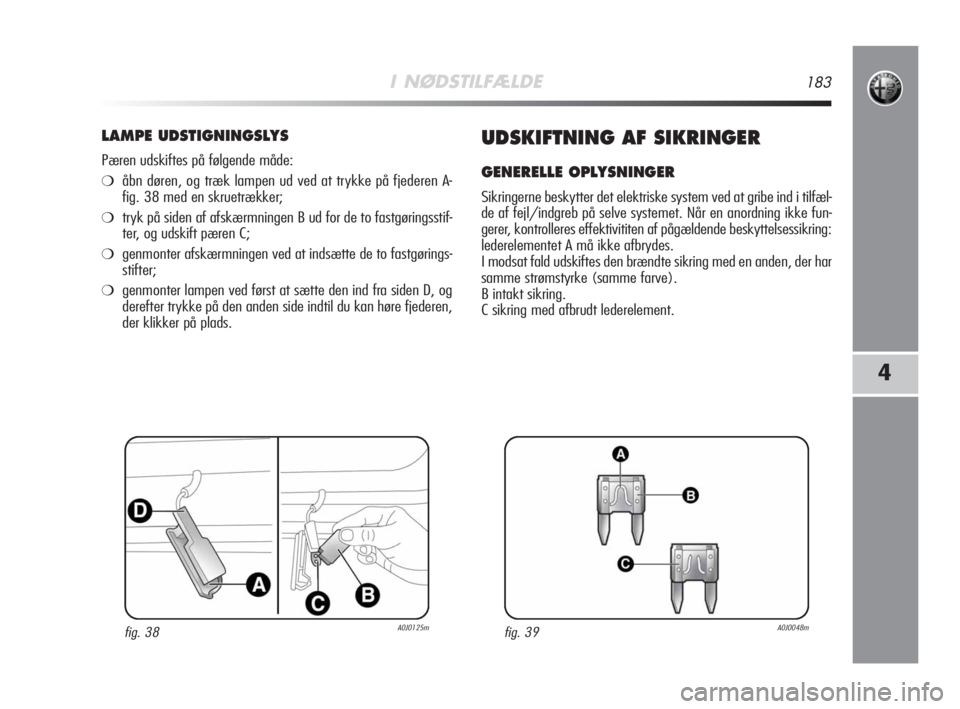

❍åbn døren, og træk lampen ud ved at trykke på fjederen A-
fig. 38 med en skruetrækker;
❍tryk på siden af afskærmningen B ud for de to fastgøringsstif-
ter, og udskift pæren C;
❍genmonter afskærmningen ved at indsætte de to fastgørings-
stifter;
❍genmonter lampen ved først at sætte den ind fra siden D, og
derefter trykke på den anden side indtil du kan høre fjederen,
der klikker på plads.
UDSKIFTNING AF SIKRINGER
GENERELLE OPLYSNINGER
Sikringerne beskytter det elektriske system ved at gribe ind i tilfæl-
de af fejl/indgreb på selve systemet. Når en anordning ikke fun-
gerer, kontrolleres effektivititen af pågældende beskyttelsessikring:
lederelementet A må ikke afbrydes.
I modsat fald udskiftes den brændte sikring med en anden, der har
samme strømstyrke (samme farve).
B intakt sikring.
C sikring med afbrudt lederelement.
fig. 39A0J0048mfig. 38A0J0125m
159-196 Alfa DAN MiTo 3-10-2008 12:13 Pagina 183

184I NØDSTILFÆLDE

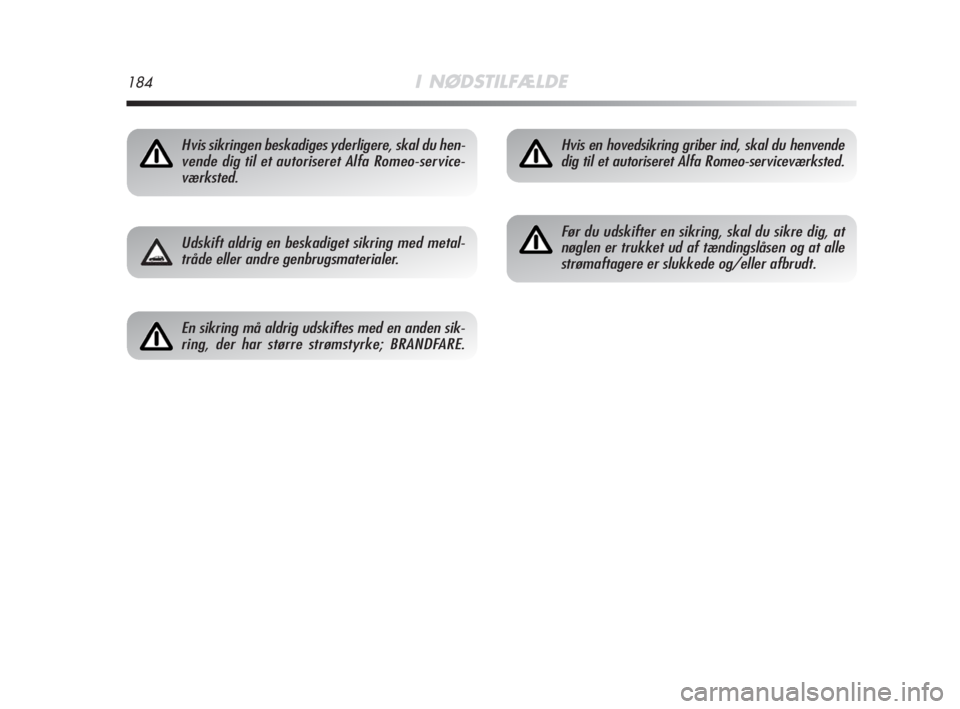

Hvis sikringen beskadiges yderligere, skal du hen-
vende dig til et autoriseret Alfa Romeo-service-
værksted.
Udskift aldrig en beskadiget sikring med metal-
tråde eller andre genbrugsmaterialer.
En sikring må aldrig udskiftes med en anden sik-
ring, der har større strømstyrke; BRANDFARE.
Hvis en hovedsikring griber ind, skal du henvende
dig til et autoriseret Alfa Romeo-serviceværksted.
Før du udskifter en sikring, skal du sikre dig, at
nøglen er trukket ud af tændingslåsen og at alle
strømaftagere er slukkede og/eller afbrudt.
159-196 Alfa DAN MiTo 3-10-2008 12:13 Pagina 184

I NØDSTILFÆLDE185
4
fig. 41A0J0127m
Hvis motorrummet skal vaskes, skal man være op-
mærksom på ikke at rette vandstrålen direkte på
sikringernes styreenhed.ADGANG TIL SIKRINGERNE

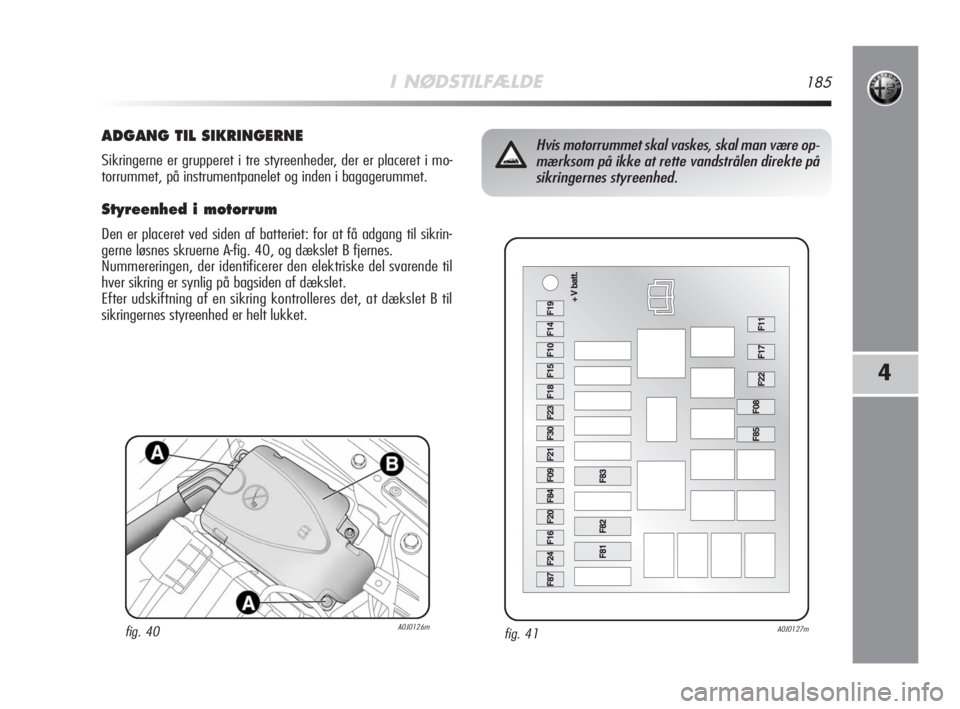

Sikringerne er grupperet i tre styreenheder, der er placeret i mo-
torrummet, på instrumentpanelet og inden i bagagerummet.
Styreenhed i motorrum
Den er placeret ved siden af batteriet: for at få adgang til sikrin-
gerne løsnes skruerne A-fig. 40, og dækslet B fjernes.
Nummereringen, der identificerer den elektriske del svarende til
hver sikring er synlig på bagsiden af dækslet.
Efter udskiftning af en sikring kontrolleres det, at dækslet B til
sikringernes styreenhed er helt lukket.
fig. 40A0J0126m
159-196 Alfa DAN MiTo 3-10-2008 12:13 Pagina 185

186I NØDSTILFÆLDE
Styreenhed for instrumentpanel

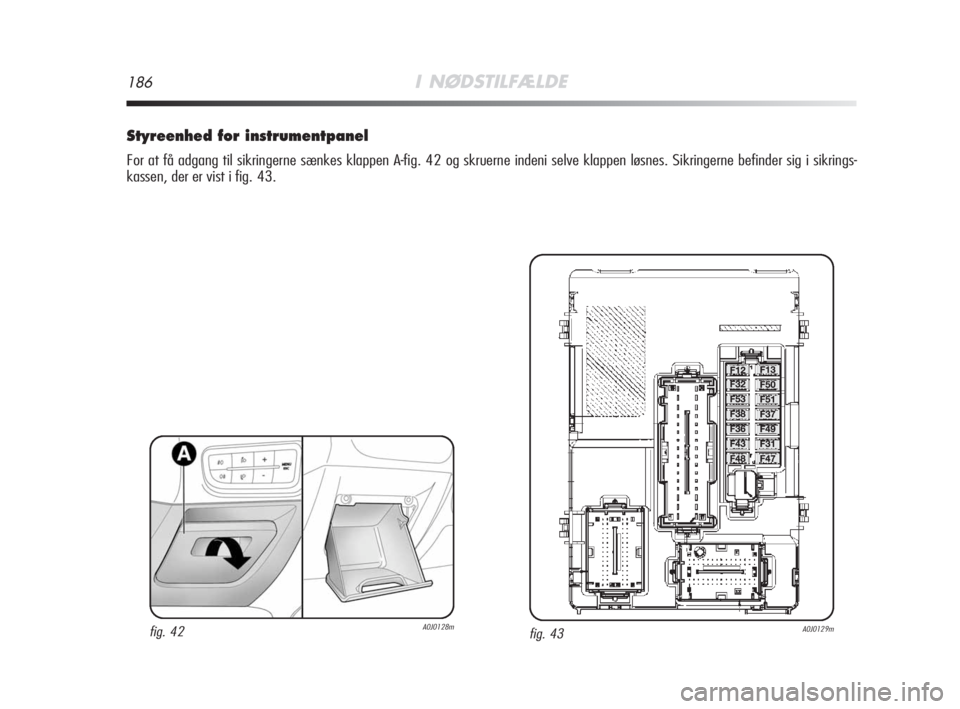

For at få adgang til sikringerne sænkes klappen A-fig. 42 og skruerne indeni selve klappen løsnes. Sikringerne befinder sig i sikrings-
kassen, der er vist i fig. 43.
fig. 43A0J0129mfig. 42A0J0128m
159-196 Alfa DAN MiTo 3-10-2008 12:13 Pagina 186

I NØDSTILFÆLDE187
4
Styreenhed bagagerum

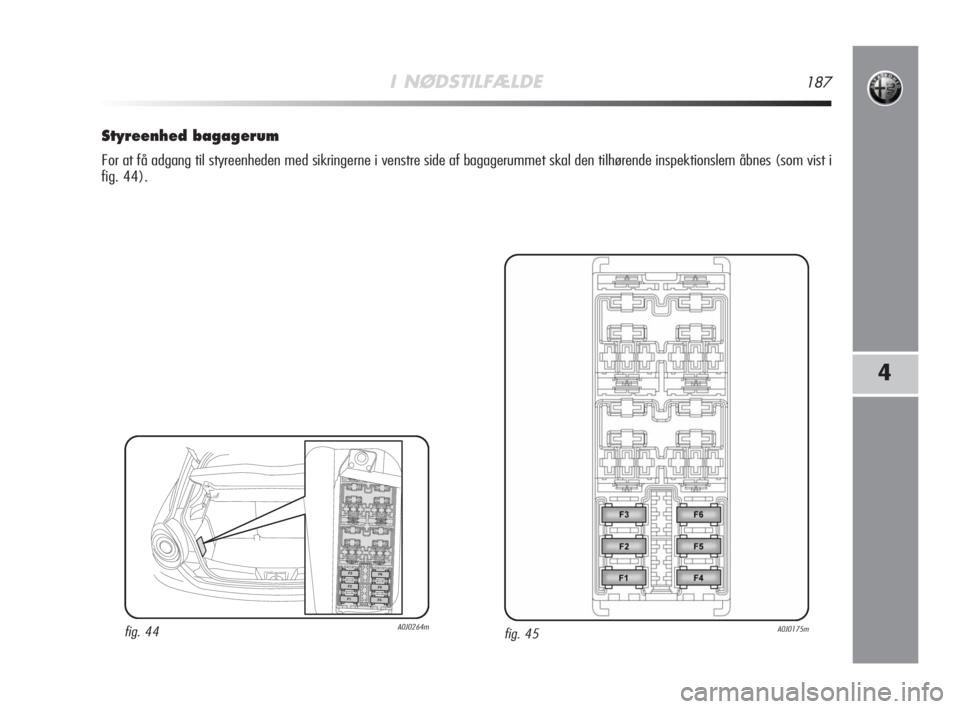

For at få adgang til styreenheden med sikringerne i venstre side af bagagerummet skal den tilhørende inspektionslem åbnes (som vist i
fig. 44).
fig. 45A0J0175mfig. 44A0J0264m


159-196 Alfa DAN MiTo 3-10-2008 12:13 Pagina 187
