Alfa Romeo MiTo 2008 Instructieboek (in Dutch)

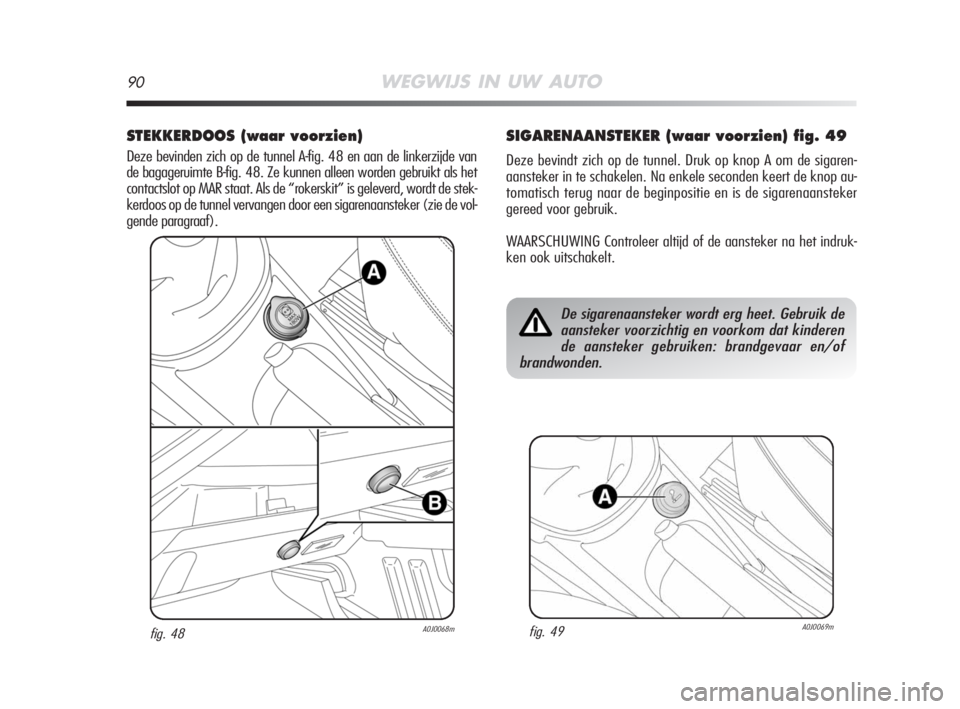

90WEGWIJS IN UW AUTO
STEKKERDOOS (waar voorzien)
Deze bevinden zich op de tunnel A-fig. 48 en aan de linkerzijde van
de bagageruimte B-fig. 48. Ze kunnen alleen worden gebruikt als het
contactslot op MAR staat. Als de “rokerskit” is geleverd, wordt de stek-
kerdoos op de tunnel vervangen door een sigarenaansteker (zie de vol-
gende paragraaf).
SIGARENAANSTEKER (waar voorzien) fig. 49
Deze bevindt zich op de tunnel. Druk op knop A om de sigaren-
aansteker in te schakelen. Na enkele seconden keert de knop au-
tomatisch terug naar de beginpositie en is de sigarenaansteker
gereed voor gebruik.
WAARSCHUWING Controleer altijd of de aansteker na het indruk-
ken ook uitschakelt.
fig. 48A0J0068m
De sigarenaansteker wordt erg heet. Gebruik de
aansteker voorzichtig en voorkom dat kinderen
de aansteker gebruiken: brandgevaar en/of
brandwonden.
fig. 49A0J0069m
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 90

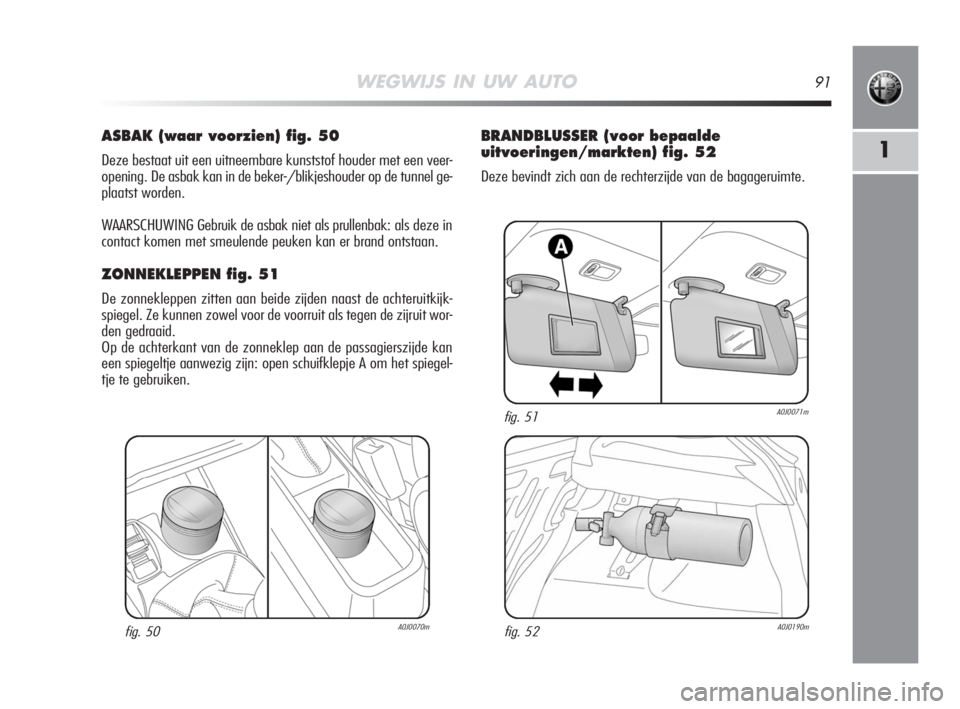

WEGWIJS IN UW AUTO91
1
ASBAK (waar voorzien) fig. 50
Deze bestaat uit een uitneembare kunststof houder met een veer-
opening. De asbak kan in de beker-/blikjeshouder op de tunnel ge-
plaatst worden.
WAARSCHUWING Gebruik de asbak niet als prullenbak:als deze in
contact komen met smeulende peuken kan er brand ontstaan.
ZONNEKLEPPEN fig. 51
De zonnekleppen zitten aan beide zijden naast de achteruitkijk-
spiegel. Ze kunnen zowel voor de voorruit als tegen de zijruit wor-
den gedraaid.
Op de achterkant van de zonneklep aan de passagierszijde kan
een spiegeltje aanwezig zijn: open schuifklepje A om het spiegel-
tje te gebruiken.
fig. 50A0J0070m
BRANDBLUSSER (voor bepaalde
uitvoeringen/markten) fig. 52
Deze bevindt zich aan de rechterzijde van de bagageruimte.
fig. 51A0J0071m
fig. 52A0J0190m
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 91

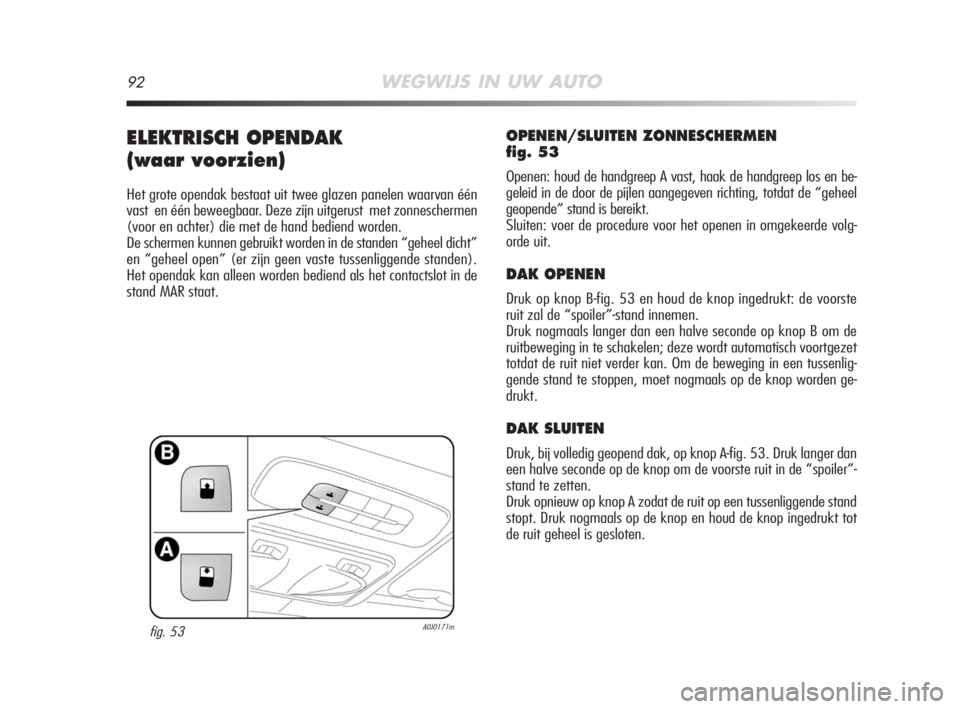

92WEGWIJS IN UW AUTO
ELEKTRISCH OPENDAK
(waar voorzien)
Het grote opendak bestaat uit twee glazen panelen waarvan één
vast en één beweegbaar. Deze zijn uitgerust met zonneschermen
(voor en achter) die met de hand bediend worden.
De schermen kunnen gebruikt worden in de standen “geheel dicht”
en “geheel open” (er zijn geen vaste tussenliggende standen).
Het opendak kan alleen worden bediend als het contactslot in de
stand MAR staat.
OPENEN/SLUITEN ZONNESCHERMEN
fig. 53
Openen: houd de handgreep A vast, haak de handgreep los en be-
geleid in de door de pijlen aangegeven richting, totdat de “geheel
geopende” stand is bereikt.
Sluiten: voer de procedure voor het openen in omgekeerde volg-
orde uit.
DAK OPENEN
Druk op knop B-fig. 53 en houd de knop ingedrukt: de voorste
ruit zal de “spoiler”-stand innemen.
Druk nogmaals langer dan een halve seconde op knop B om de
ruitbeweging in te schakelen; deze wordt automatisch voortgezet
totdat de ruit niet verder kan. Om de beweging in een tussenlig-
gende stand te stoppen, moet nogmaals op de knop worden ge-
drukt.
DAK SLUITEN
Druk, bij volledig geopend dak, op knop A-fig. 53. Druk langer dan
een halve seconde op de knop om de voorste ruit in de “spoiler”-
stand te zetten.
Druk opnieuw op knop A zodat de ruit op een tussenliggende stand
stopt. Druk nogmaals op de knop en houd de knop ingedrukt tot
de ruit geheel is gesloten.
fig. 53A0J0171m
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 92

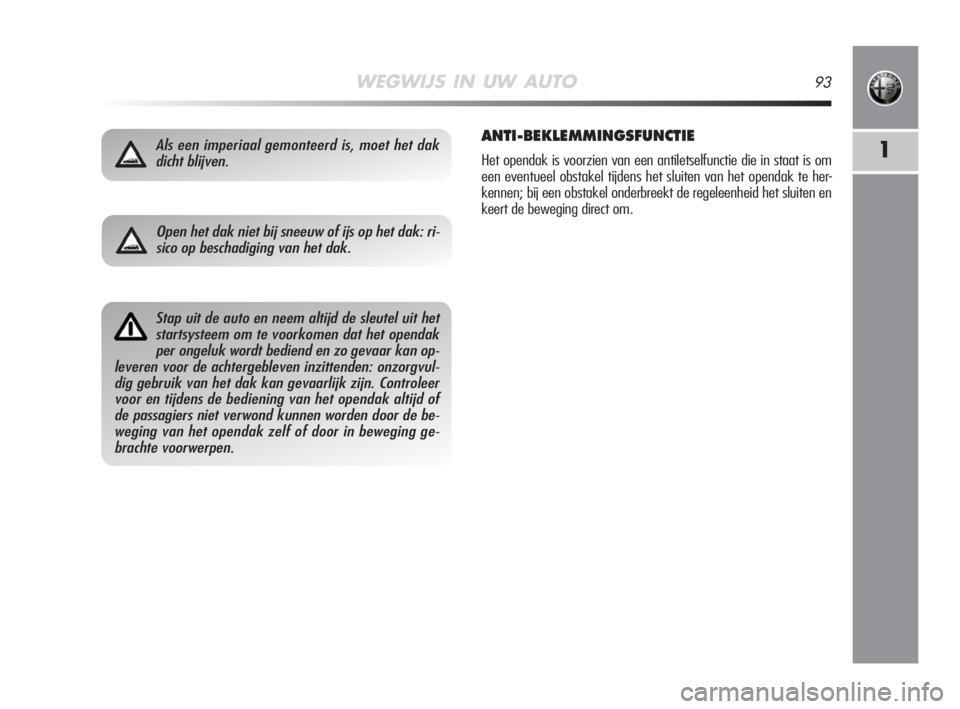

WEGWIJS IN UW AUTO93
1Als een imperiaal gemonteerd is, moet het dak
dicht blijven.ANTI-BEKLEMMINGSFUNCTIE
Het opendak is voorzien van een antiletselfunctie die in staat is om
een eventueel obstakel tijdens het sluiten van het opendak te her-
kennen; bij een obstakel onderbreekt de regeleenheid het sluiten en
keert de beweging direct om.
Stap uit de auto en neem altijd de sleutel uit het
startsysteem om te voorkomen dat het opendak
per ongeluk wordt bediend en zo gevaar kan op-
leveren voor de achtergebleven inzittenden: onzorgvul-
dig gebruik van het dak kan gevaarlijk zijn. Controleer
voor en tijdens de bediening van het opendak altijd of
de passagiers niet verwond kunnen worden door de be-
weging van het opendak zelf of door in beweging ge-
brachte voorwerpen.
Open het dak niet bij sneeuw of ijs op het dak: ri-
sico op beschadiging van het dak.
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 93

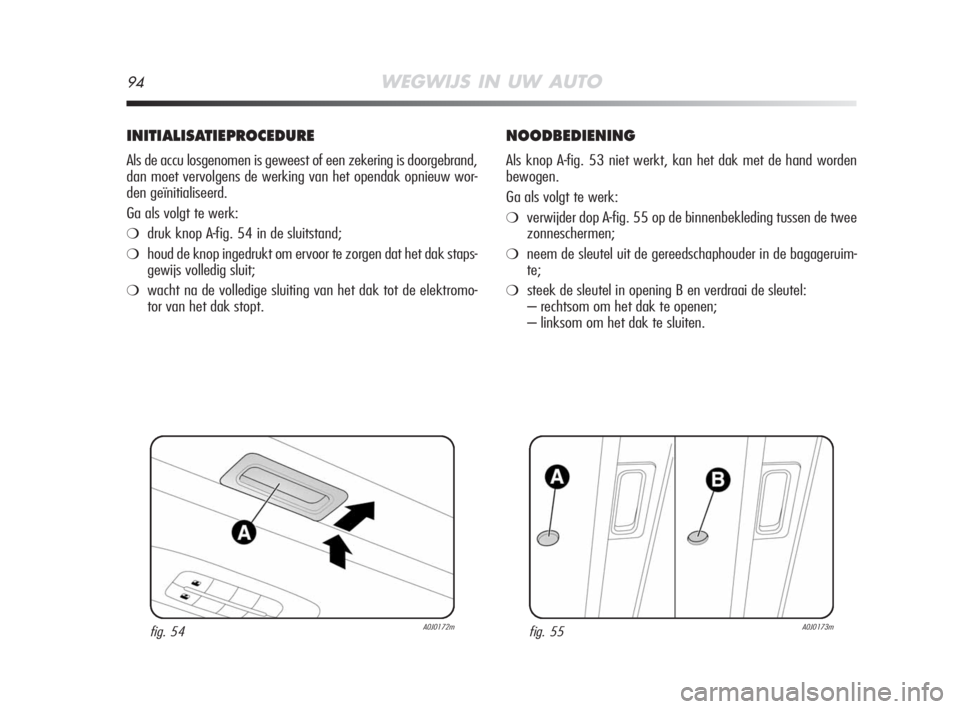

94WEGWIJS IN UW AUTO
INITIALISATIEPROCEDURE
Als de accu losgenomen is geweest of een zekering is doorgebrand,
dan moet vervolgens de werking van het opendak opnieuw wor-
den geïnitialiseerd.
Ga als volgt te werk:
❍druk knop A-fig. 54 in de sluitstand;
❍houd de knop ingedrukt om ervoor te zorgen dat het dak staps-
gewijs volledig sluit;
❍wacht na de volledige sluiting van het dak tot de elektromo-
tor van het dak stopt.
NOODBEDIENING
Als knop A-fig. 53 niet werkt, kan het dak met de hand worden
bewogen.
Ga als volgt te werk:
❍verwijder dop A-fig. 55 op de binnenbekleding tussen de twee
zonneschermen;
❍neem de sleutel uit de gereedschaphouder in de bagageruim-
te;
❍steek de sleutel in opening B en verdraai de sleutel:
– rechtsom om het dak te openen;
– linksom om het dak te sluiten.
fig. 54A0J0172mfig. 55A0J0173m
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 94

WEGWIJS IN UW AUTO95

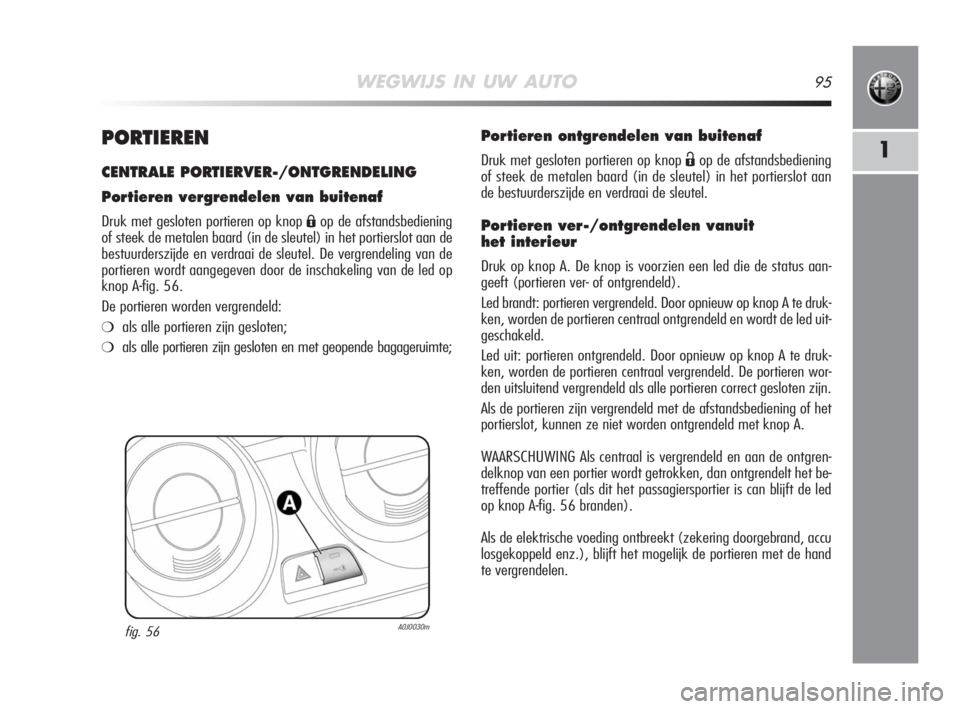

1PORTIEREN
CENTRALE PORTIERVER-/ONTGRENDELING
Portieren vergrendelen van buitenaf
Druk met gesloten portieren op knop Áop de afstandsbediening
of steek de metalen baard (in de sleutel) in het portierslot aan de
bestuurderszijde en verdraai de sleutel. De vergrendeling van de
portieren wordt aangegeven door de inschakeling van de led op
knop A-fig. 56.
De portieren worden vergrendeld:
❍als alle portieren zijn gesloten;
❍als alle portieren zijn gesloten en met geopende bagageruimte;
fig. 56A0J0030m
Portieren ontgrendelen van buitenaf
Druk met gesloten portieren op knop Ëop de afstandsbediening
of steek de metalen baard (in de sleutel) in het portierslot aan
de bestuurderszijde en verdraai de sleutel.
Portieren ver-/ontgrendelen vanuit
het interieur
Druk op knop A. De knop is voorzien een led die de status aan-
geeft (portieren ver- of ontgrendeld).
Led brandt: portieren vergrendeld. Door opnieuw op knop A te druk-
ken, worden de portieren centraal ontgrendeld en wordt de led uit-
geschakeld.
Led uit: portieren ontgrendeld. Door opnieuw op knop A te druk-
ken, worden de portieren centraal vergrendeld. De portieren wor-
den uitsluitend vergrendeld als alle portieren correct gesloten zijn.
Als de portieren zijn vergrendeld met de afstandsbediening of het
portierslot, kunnen ze niet worden ontgrendeld met knop A.
WAARSCHUWING Als centraal is vergrendeld en aan de ontgren-
delknop van een portier wordt getrokken, dan ontgrendelt het be-
treffende portier (als dit het passagiersportier is can blijft de led
op knop A-fig. 56 branden).
Als de elektrische voeding ontbreekt (zekering doorgebrand, accu
losgekoppeld enz.), blijft het mogelijk de portieren met de hand
te vergrendelen.
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 95

96WEGWIJS IN UW AUTO
ELEKTRISCHE RUITBEDIENING
Deze zijn voorzien van een systeem voor het automatisch sluiten
en openen van de ruit aan de bestuurderszijde.
BEDIENINGSORGANEN
Portier bestuurderszijde fig. 57
Op het portierpaneel aan bestuurderszijde zijn de bedieningsscha-
kelaars gemonteerd waarmee de zijruiten, bij contactslot in de stand
MAR, worden bediend:
A: opening/sluiting linker ruit
B: opening/sluiting rechter ruit
Automatische werking
(waar voorzien)
Dit wordt geactiveerd door langer dan een halve seconde op een
van de twee knoppen te drukken. De ruit stopt als de ruit de ui-
terste stand heeft bereikt of door nogmaals op de knop te druk-
ken:
❍Bestuurderszijde: sluiten/openen
❍Passagierszijde: alleen openen
❍Als een anti-beklemmingssensor aanwezig is: sluiten/openen
bestuurders- en passagierszijde.
Anti-beklemmingsfunctie
(voor bepaalde uitvoeringen/markten)
De auto is voorzien van een anti-beklemmingsfunctie bij het slui-
ten van de ruiten.
Dit beveiligingssysteem kan een obstakel herkennen als de ruit
wordt gesloten; als dit wordt gesignaleerd, onderbreekt het sys-
teem de ruitbeweging en keert, afhankelijk van de stand van de
ruit, de ruitbeweging om. Dit systeem is nuttig als het ruitmecha-
nisme per ongeluk door kinderen in de auto wordt ingeschakeld.
De anti-beklemmingsfunctie is zowel actief tijdens de handmatige
als de automatische werking van de ruit. Als de anti-beklem-
mingsfunctie wordt ingeschakeld, wordt de ruitbeweging onmid-
dellijk onderbroken en vervolgens omgekeerd tot de laagste ui-
terste stand is bereikt. In deze fase kan de ruit op geen enkele ma-
nier worden bediend.
fig. 57A0J0023m
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 96

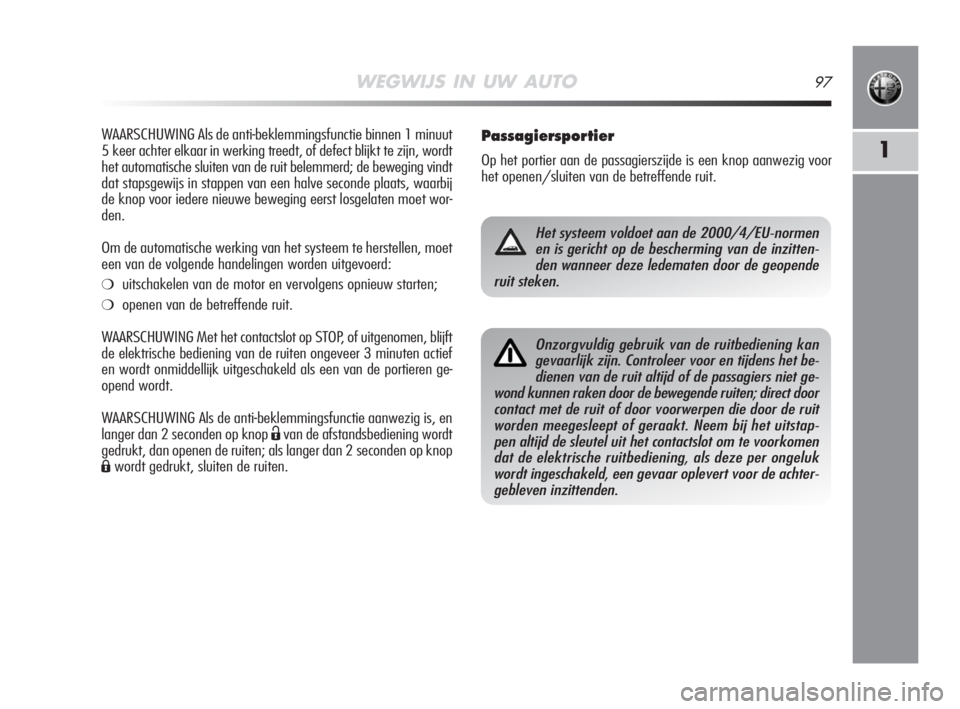

WEGWIJS IN UW AUTO97
1
WAARSCHUWING Als de anti-beklemmingsfunctie binnen 1 minuut
5 keer achter elkaar in werking treedt, of defect blijkt te zijn, wordt
het automatische sluiten van de ruit belemmerd; de beweging vindt
dat stapsgewijs in stappen van een halve seconde plaats, waarbij
de knop voor iedere nieuwe beweging eerst losgelaten moet wor-
den.
Om de automatische werking van het systeem te herstellen, moet
een van de volgende handelingen worden uitgevoerd:
❍uitschakelen van de motor en vervolgens opnieuw starten;
❍openen van de betreffende ruit.
WAARSCHUWING Met het contactslot op STOP, of uitgenomen, blijft
de elektrische bediening van de ruiten ongeveer 3 minuten actief
en wordt onmiddellijk uitgeschakeld als een van de portieren ge-
opend wordt.
WAARSCHUWING Als de anti-beklemmingsfunctie aanwezig is, en
langer dan 2 seconden op knop
Ëvan de afstandsbediening wordt
gedrukt, dan openen de ruiten; als langer dan 2 seconden op knop
Áwordt gedrukt, sluiten de ruiten.
Passagiersportier
Op het portier aan de passagierszijde is een knop aanwezig voor
het openen/sluiten van de betreffende ruit.
Het systeem voldoet aan de 2000/4/EU-normen
en is gericht op de bescherming van de inzitten-
den wanneer deze ledematen door de geopende
ruit steken.
Onzorgvuldig gebruik van de ruitbediening kan
gevaarlijk zijn. Controleer voor en tijdens het be-
dienen van de ruit altijd of de passagiers niet ge-
wond kunnen raken door de bewegende ruiten; direct door
contact met de ruit of door voorwerpen die door de ruit
worden meegesleept of geraakt. Neem bij het uitstap-
pen altijd de sleutel uit het contactslot om te voorkomen
dat de elektrische ruitbediening, als deze per ongeluk
wordt ingeschakeld, een gevaar oplevert voor de achter-
gebleven inzittenden.
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 97

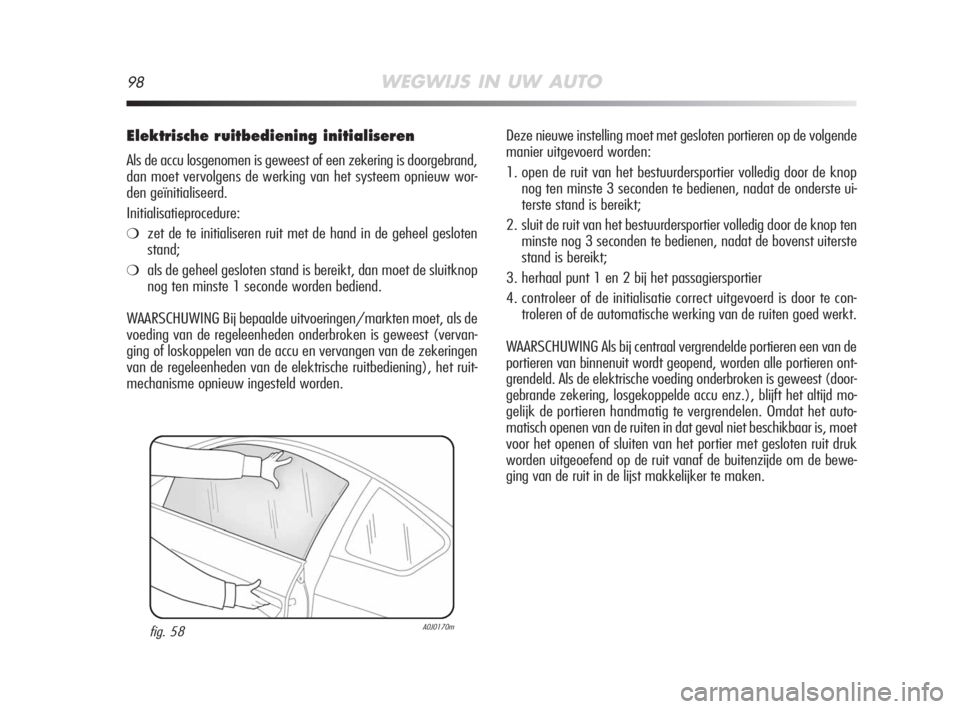

98WEGWIJS IN UW AUTO
Elektrische ruitbediening initialiseren
Als de accu losgenomen is geweest of een zekering is doorgebrand,
dan moet vervolgens de werking van het systeem opnieuw wor-
den geïnitialiseerd.
Initialisatieprocedure:
❍zet de te initialiseren ruit met de hand in de geheel gesloten
stand;
❍als de geheel gesloten stand is bereikt, dan moet de sluitknop
nog ten minste 1 seconde worden bediend.
WAARSCHUWING Bij bepaalde uitvoeringen/markten moet, als de
voeding van de regeleenheden onderbroken is geweest (vervan-
ging of loskoppelen van de accu en vervangen van de zekeringen
van de regeleenheden van de elektrische ruitbediening), het ruit-
mechanisme opnieuw ingesteld worden.Deze nieuwe instelling moet met gesloten portieren op de volgende
manier uitgevoerd worden:
1. open de ruit van het bestuurdersportier volledig door de knop
nog ten minste 3 seconden te bedienen, nadat de onderste ui-
terste stand is bereikt;
2. sluit de ruit van het bestuurdersportier volledig door de knop ten
minste nog 3 seconden te bedienen, nadat de bovenst uiterste
stand is bereikt;
3. herhaal punt 1 en 2 bij het passagiersportier
4. controleer of de initialisatie correct uitgevoerd is door te con-
troleren of de automatische werking van de ruiten goed werkt.
WAARSCHUWING Als bij centraal vergrendelde portieren een van de
portieren van binnenuit wordt geopend, worden alle portieren ont-
grendeld. Als de elektrische voeding onderbroken is geweest (door-
gebrande zekering, losgekoppelde accu enz.), blijft het altijd mo-
gelijk de portieren handmatig te vergrendelen. Omdat het auto-
matisch openen van de ruiten in dat geval niet beschikbaar is, moet
voor het openen of sluiten van het portier met gesloten ruit druk
worden uitgeoefend op de ruit vanaf de buitenzijde om de bewe-
ging van de ruit in de lijst makkelijker te maken.
fig. 58A0J0170m
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 98

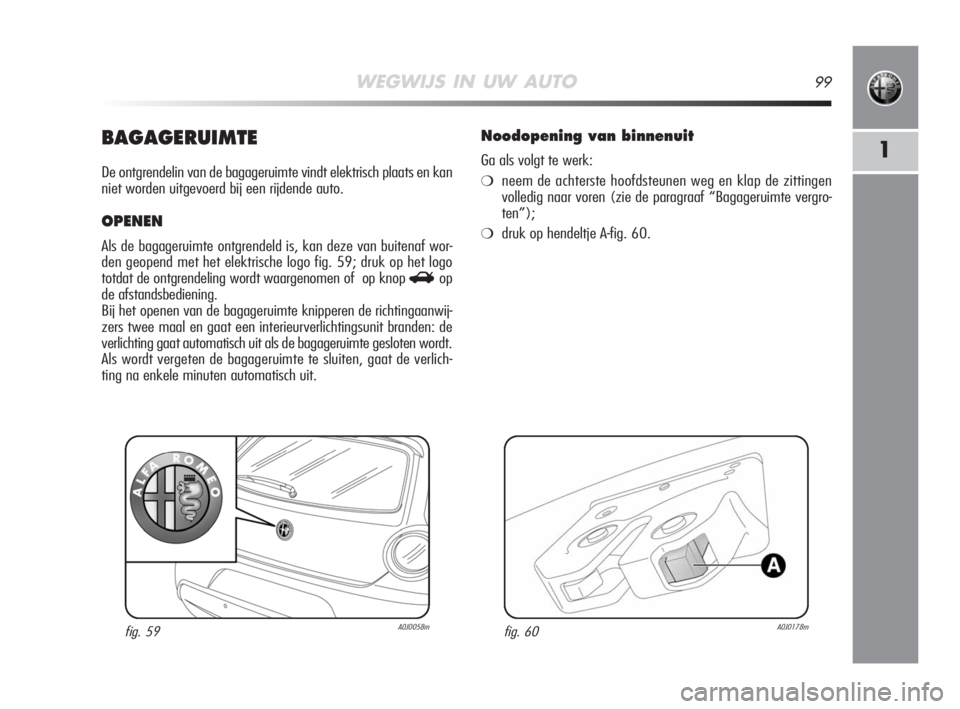

WEGWIJS IN UW AUTO99
1BAGAGERUIMTE
De ontgrendelin van de bagageruimte vindt elektrisch plaats en kan
niet worden uitgevoerd bij een rijdende auto.
OPENEN
Als de bagageruimte ontgrendeld is, kan deze van buitenaf wor-
den geopend met het elektrische logo fig. 59; druk op het logo
totdat de ontgrendeling wordt waargenomen of op knop
Rop
de afstandsbediening.
Bij het openen van de bagageruimte knipperen de richtingaanwij-
zers twee maal en gaat een interieurverlichtingsunit branden: de
verlichting gaat automatisch uit als de bagageruimte gesloten wordt.
Als wordt vergeten de bagageruimte te sluiten, gaat de verlich-
ting na enkele minuten automatisch uit.
fig. 59A0J0058m
Noodopening van binnenuit
Ga als volgt te werk:
❍neem de achterste hoofdsteunen weg en klap de zittingen
volledig naar voren (zie de paragraaf “Bagageruimte vergro-
ten”);
❍druk op hendeltje A-fig. 60.
fig. 60A0J0178m
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 99
