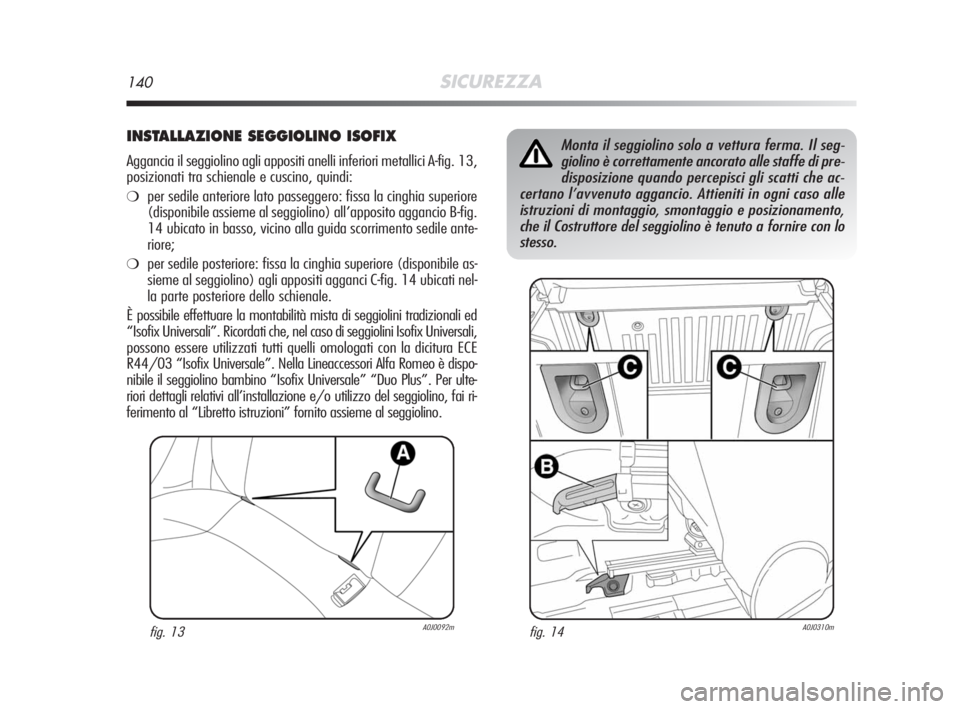

140SICUREZZA
INSTALLAZIONE SEGGIOLINO ISOFIX
Aggancia il seggiolino agli appositi anelli inferiori metallici A-fig. 13,
posizionati tra schienale e cuscino, quindi:
❍per sedile anteriore lato passeggero: fissa la cinghia superiore
(disponibile assieme al seggiolino) all’apposito aggancio B-fig.
14 ubicato in basso, vicino alla guida scorrimento sedile ante-
riore;
❍per sedile posteriore: fissa la cinghia superiore (disponibile as-
sieme al seggiolino) agli appositi agganci C-fig. 14 ubicati nel-
la parte posteriore dello schienale.
È possibile effettuare la montabilità mista di seggiolini tradizionali ed
“Isofix Universali”. Ricordati che, nel caso di seggiolini Isofix Universali,
possono essere utilizzati tutti quelli omologati con la dicitura ECE
R44/03 “Isofix Universale”. Nella Lineaccessori Alfa Romeo è dispo-
nibile il seggiolino bambino “Isofix Universale” “Duo Plus”. Per ulte-
riori dettagli relativi all’installazione e/o utilizzo del seggiolino, fai ri-
ferimento al “Libretto istruzioni” fornito assieme al seggiolino.
fig. 13A0J0092mfig. 14A0J0310m
Monta il seggiolino solo a vettura ferma. Il seg-
giolino è correttamente ancorato alle staffe di pre-
disposizione quando percepisci gli scatti che ac-
certano l’avvenuto aggancio. Attieniti in ogni caso alle
istruzioni di montaggio, smontaggio e posizionamento,
che il Costruttore del seggiolino è tenuto a fornire con lo
stesso.
127-148 Alfa MiTo 11-06-2008 9:50 Pagina 140

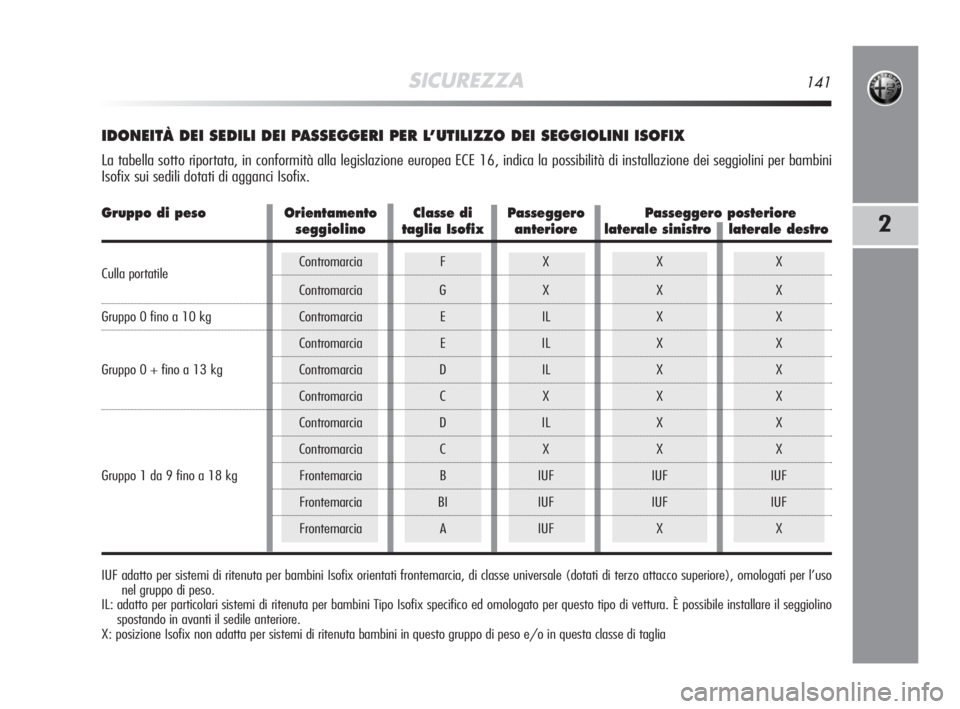

SICUREZZA141
2
IDONEITÀ DEI SEDILI DEI PASSEGGERI PER L’UTILIZZO DEI SEGGIOLINI ISOFIX
La tabella sotto riportata, in conformità alla legislazione europea ECE 16, indica la possibilità di installazione dei seggiolini per bambini
Isofix sui sedili dotati di agganci Isofix.
Gruppo di peso Orientamento Classe di Passeggero Passeggero posteriore
seggiolino taglia Isofix anteriore laterale sinistro laterale destro
Culla portatileContromarcia F X X X
Contromarcia G X X X
Gruppo 0 fino a 10 kg Contromarcia E IL X X
Contromarcia E IL X X
Gruppo 0 + fino a 13 kg Contromarcia D IL X X
Contromarcia C X X X
Contromarcia D IL X X
Contromarcia C X X X
Gruppo 1 da 9 fino a 18 kg Frontemarcia B IUF IUF IUF
Frontemarcia BI IUF IUF IUF
Frontemarcia A IUF X X
IUF adatto per sistemi di ritenuta per bambini Isofix orientati frontemarcia, di classe universale (dotati di terzo attacco superiore), omologati per l’uso
nel gruppo di peso.
IL: adatto per particolari sistemi di ritenuta per bambini Tipo Isofix specifico ed omologato per questo tipo di vettura. È possibile installare il seggiolino
spostando in avanti il sedile anteriore.
X: posizione Isofix non adatta per sistemi di ritenuta bambini in questo gruppo di peso e/o in questa classe di taglia
127-148 Alfa MiTo 11-06-2008 9:50 Pagina 141

142SICUREZZA
AIR BAG FRONTALI
La vettura è dotata di air bag multistage frontali (“Smart bag”)
per il guidatore e passeggero ed air bag per le ginocchia del gui-
datore.
SISTEMA “SMART BAG”
(AIR BAG MULTISTAGE FRONTALI)
Gli air bag frontali (guidatore e passeggero) e l’air bag per ginoc-
chia guidatore proteggono gli occupanti in caso di urti frontali di se-
verità medio-alta mediante l’interposizione di cuscini tra l’occupante
ed il volante o la plancia portastrumenti.
Gli air bag non sono sostitutivi, ma complementari all’uso delle cin-
ture di sicurezza, che raccomandiamo sempre di indossare. In ca-
so d’urto una persona che non indossa le cinture di sicurezza avan-
za e può venire a contatto con il cuscino ancora in fase di apertu-
ra. In questa situazione la protezione offerta dal cuscino risulta ri-
dotta.
Gli air bag frontali possono non attivarsi nei seguenti casi:
❍urti frontali contro oggetti molto deformabili, che non interes-
sano la superficie frontale della vettura (ad esempio urto del
parafango contro il guard rail);
❍incuneamento della vettura sotto altri veicoli o barriere protet-
tive (ad esempio sotto autocarri o guard rail);
in quanto potrebbero non offrirti alcuna protezione aggiuntiva ri-
spetto alle cinture di sicurezza e di conseguenza la loro attivazio-
ne risulterebbe inopportuna. La mancata attivazione in questi ca-
si non è pertanto indice di malfunzionamento del sistema.
AIR BAG FRONTALE LATO GUIDATORE fg. 15
È ubicato in un apposito vano ubicato nel centro del volante.
Non applicare adesivi od altri oggetti sul volante,
sul cover air bag lato passeggero o sul rivestimento
laterale lato tetto. Non disporre oggetti sulla plan-
cia lato passeggero perché potrebbero interferire con la
corretta apertura dell’air bag passeggero ed essere per-
tanto lesivi agli occupanti della vettura.
fig. 15A0J0047m
127-148 Alfa MiTo 11-06-2008 9:50 Pagina 142

SICUREZZA143
2

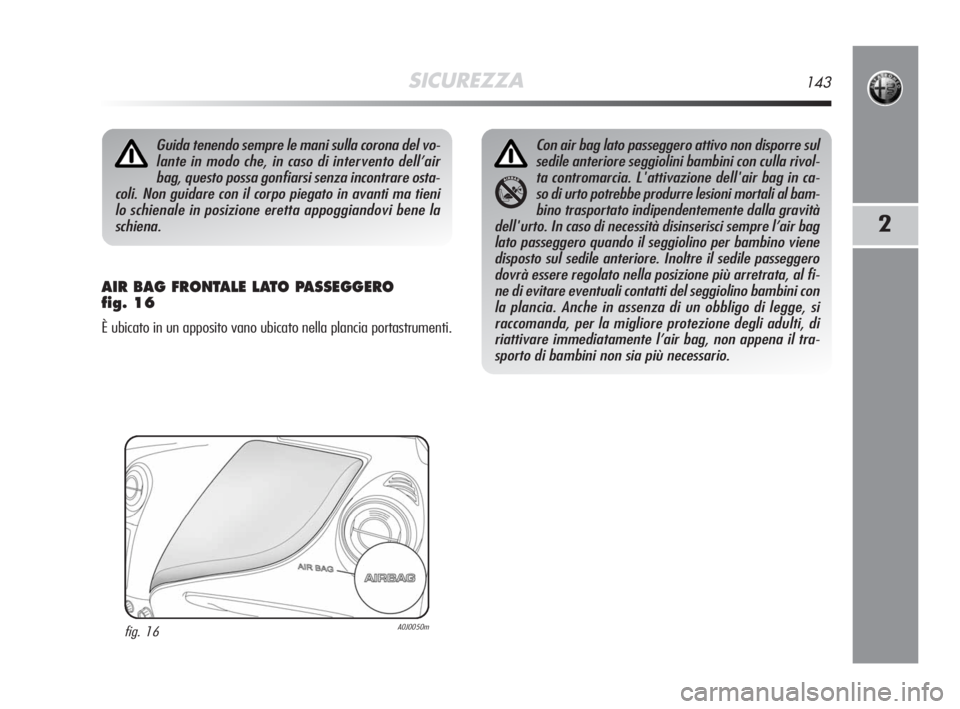

AIR BAG FRONTALE LATO PASSEGGERO
fig. 16
È ubicato in un apposito vano ubicato nella plancia portastrumenti.
Guida tenendo sempre le mani sulla corona del vo-
lante in modo che, in caso di intervento dell’air
bag, questo possa gonfiarsi senza incontrare osta-
coli. Non guidare con il corpo piegato in avanti ma tieni
lo schienale in posizione eretta appoggiandovi bene la
schiena.
fig. 16A0J0050m
Con air bag lato passeggero attivo non disporre sul
sedile anteriore seggiolini bambini con culla rivol-
ta contromarcia. L'attivazione dell'air bag in ca-
so di urto potrebbe produrre lesioni mortali al bam-
bino trasportato indipendentemente dalla gravità
dell'urto. In caso di necessità disinserisci sempre l’air bag
lato passeggero quando il seggiolino per bambino viene
disposto sul sedile anteriore. Inoltre il sedile passeggero
dovrà essere regolato nella posizione più arretrata, al fi-
ne di evitare eventuali contatti del seggiolino bambini con
la plancia. Anche in assenza di un obbligo di legge, si
raccomanda, per la migliore protezione degli adulti, di
riattivare immediatamente l’air bag, non appena il tra-
sporto di bambini non sia più necessario.
127-148 Alfa MiTo 11-06-2008 9:50 Pagina 143

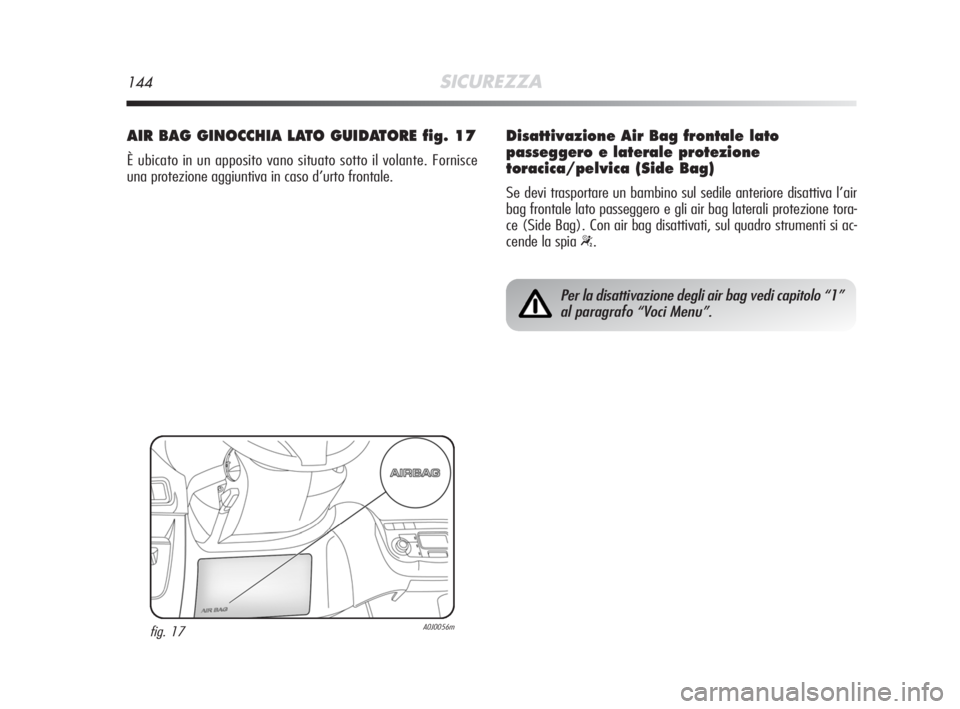

144SICUREZZA
AIR BAG GINOCCHIA LATO GUIDATORE fig. 17
È ubicato in un apposito vano situato sotto il volante. Fornisce
una protezione aggiuntiva in caso d’urto frontale.
fig. 17A0J0056m
Per la disattivazione degli air bag vedi capitolo “1”
al paragrafo “Voci Menu”.
Disattivazione Air Bag frontale lato
passeggero e laterale protezione
toracica/pelvica (Side Bag)
Se devi trasportare un bambino sul sedile anteriore disattiva l’air
bag frontale lato passeggero e gli air bag laterali protezione tora-
ce (Side Bag). Con air bag disattivati, sul quadro strumenti si ac-
cende la spia
“.
127-148 Alfa MiTo 11-06-2008 9:50 Pagina 144

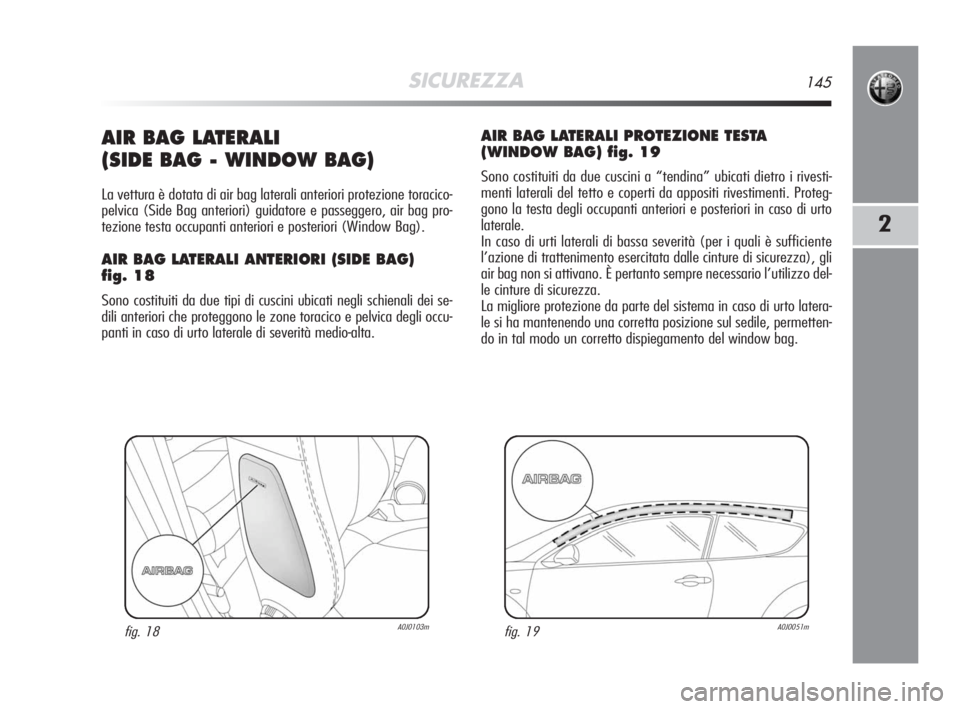

SICUREZZA145
2
AIR BAG LATERALI
(SIDE BAG - WINDOW BAG)
La vettura è dotata di air bag laterali anteriori protezione toracico-
pelvica (Side Bag anteriori) guidatore e passeggero, air bag pro-
tezione testa occupanti anteriori e posteriori (Window Bag).
AIR BAG LATERALI ANTERIORI (SIDE BAG)
fig. 18
Sono costituiti da due tipi di cuscini ubicati negli schienali dei se-
dili anteriori che proteggono le zone toracico e pelvica degli occu-
panti in caso di urto laterale di severità medio-alta.
AIR BAG LATERALI PROTEZIONE TESTA
(WINDOW BAG) fig. 19
Sono costituiti da due cuscini a “tendina” ubicati dietro i rivesti-
menti laterali del tetto e coperti da appositi rivestimenti. Proteg-
gono la testa degli occupanti anteriori e posteriori in caso di urto
laterale.
In caso di urti laterali di bassa severità (per i quali è sufficiente
l’azione di trattenimento esercitata dalle cinture di sicurezza), gli
air bag non si attivano. È pertanto sempre necessario l’utilizzo del-
le cinture di sicurezza.
La migliore protezione da parte del sistema in caso di urto latera-
le si ha mantenendo una corretta posizione sul sedile, permetten-
do in tal modo un corretto dispiegamento del window bag.
fig. 18A0J0103mfig. 19A0J0051m
127-148 Alfa MiTo 11-06-2008 9:50 Pagina 145

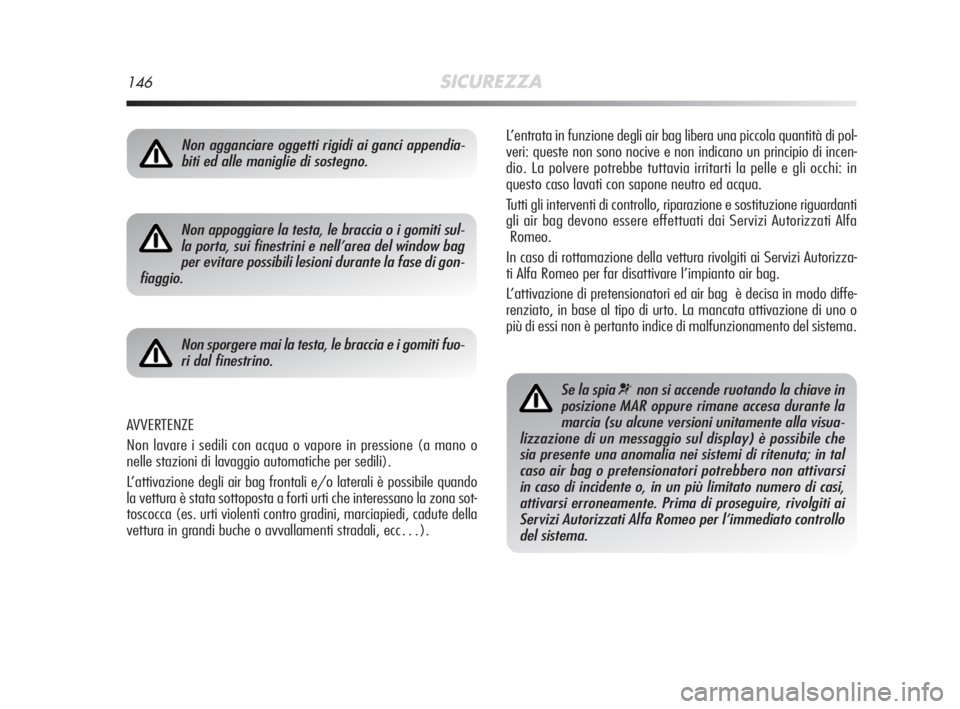

146SICUREZZA
L’entrata in funzione degli air bag libera una piccola quantità di pol-
veri: queste non sono nocive e non indicano un principio di incen-
dio. La polvere potrebbe tuttavia irritarti la pelle e gli occhi: in
questo caso lavati con sapone neutro ed acqua.
Tutti gli interventi di controllo, riparazione e sostituzione riguardanti
gli air bag devono essere effettuati dai Servizi Autorizzati Alfa
Romeo.
In caso di rottamazione della vettura rivolgiti ai Servizi Autorizza-
ti Alfa Romeo per far disattivare l’impianto air bag.
L’attivazione di pretensionatori ed air bag è decisa in modo diffe-
renziato, in base al tipo di urto. La mancata attivazione di uno o
più di essi non è pertanto indice di malfunzionamento del sistema.Non agganciare oggetti rigidi ai ganci appendia-
biti ed alle maniglie di sostegno.
Non appoggiare la testa, le braccia o i gomiti sul-
la porta, sui finestrini e nell’area del window bag
per evitare possibili lesioni durante la fase di gon-
fiaggio.
Non sporgere mai la testa, le braccia e i gomiti fuo-
ri dal finestrino.
AVVERTENZE
Non lavare i sedili con acqua o vapore in pressione (a mano o
nelle stazioni di lavaggio automatiche per sedili).
L’attivazione degli air bag frontali e/o laterali è possibile quando
la vettura è stata sottoposta a forti urti che interessano la zona sot-
toscocca (es. urti violenti contro gradini, marciapiedi, cadute della
vettura in grandi buche o avvallamenti stradali, ecc…).
Se la spia ¬non si accende ruotando la chiave in
posizione MAR oppure rimane accesa durante la
marcia (su alcune versioni unitamente alla visua-
lizzazione di un messaggio sul display) è possibile che
sia presente una anomalia nei sistemi di ritenuta; in tal
caso air bag o pretensionatori potrebbero non attivarsi
in caso di incidente o, in un più limitato numero di casi,
attivarsi erroneamente. Prima di proseguire, rivolgiti ai
Servizi Autorizzati Alfa Romeo per l’immediato controllo
del sistema.
127-148 Alfa MiTo 11-06-2008 9:50 Pagina 146

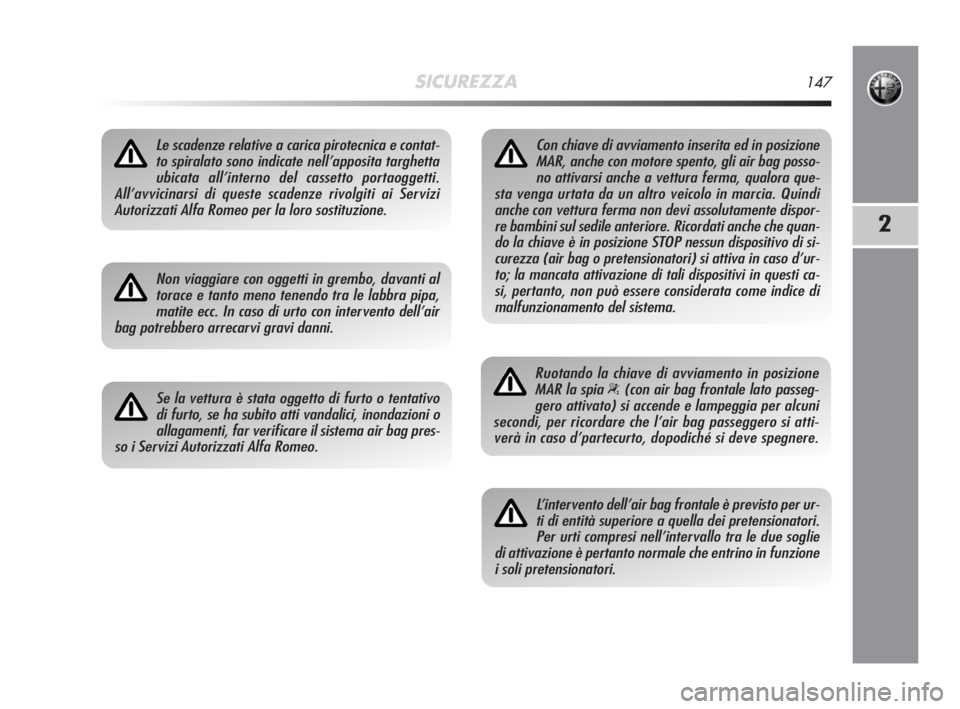

SICUREZZA147
2
Le scadenze relative a carica pirotecnica e contat-
to spiralato sono indicate nell’apposita targhetta
ubicata all’interno del cassetto portaoggetti.
All’avvicinarsi di queste scadenze rivolgiti ai Servizi
Autorizzati Alfa Romeo per la loro sostituzione.
Non viaggiare con oggetti in grembo, davanti al
torace e tanto meno tenendo tra le labbra pipa,
matite ecc. In caso di urto con intervento dell’air
bag potrebbero arrecarvi gravi danni.
Se la vettura è stata oggetto di furto o tentativo
di furto, se ha subito atti vandalici, inondazioni o
allagamenti, far verificare il sistema air bag pres-
so i Servizi Autorizzati Alfa Romeo.
Con chiave di avviamento inserita ed in posizione
MAR, anche con motore spento, gli air bag posso-
no attivarsi anche a vettura ferma, qualora que-
sta venga urtata da un altro veicolo in marcia. Quindi
anche con vettura ferma non devi assolutamente dispor-
re bambini sul sedile anteriore. Ricordati anche che quan-
do la chiave è in posizione STOP nessun dispositivo di si-
curezza (air bag o pretensionatori) si attiva in caso d’ur-
to; la mancata attivazione di tali dispositivi in questi ca-
si, pertanto, non può essere considerata come indice di
malfunzionamento del sistema.
Ruotando la chiave di avviamento in posizione
MAR la spia
“(con air bag frontale lato passeg-
gero attivato) si accende e lampeggia per alcuni
secondi, per ricordare che l’air bag passeggero si atti-
verà in caso d’partecurto, dopodiché si deve spegnere.
L’intervento dell’air bag frontale è previsto per ur-
ti di entità superiore a quella dei pretensionatori.
Per urti compresi nell’intervallo tra le due soglie
di attivazione è pertanto normale che entrino in funzione
i soli pretensionatori.
127-148 Alfa MiTo 11-06-2008 9:50 Pagina 147

148SICUREZZA
KIT “ALCOOL TESTER”
È ubicato all’interno del cassetto portaoggetti lato passeggero.
Il kit è costituito da una busta (fig. 20) contenente tutti i prodot-
ti sanitari per il controllo del tasso alcolico. All’interno della busta
sono inoltre presenti le istruzioni per il corretto utilizzo del kit. Il Kit
“Alcool Tester”, come tutti i prodotti sanitari è soggetto a scaden-
za: sostituisci la confezione contenente il prodotto scaduto.
fig. 20A0J0231m
127-148 Alfa MiTo 11-06-2008 9:50 Pagina 148

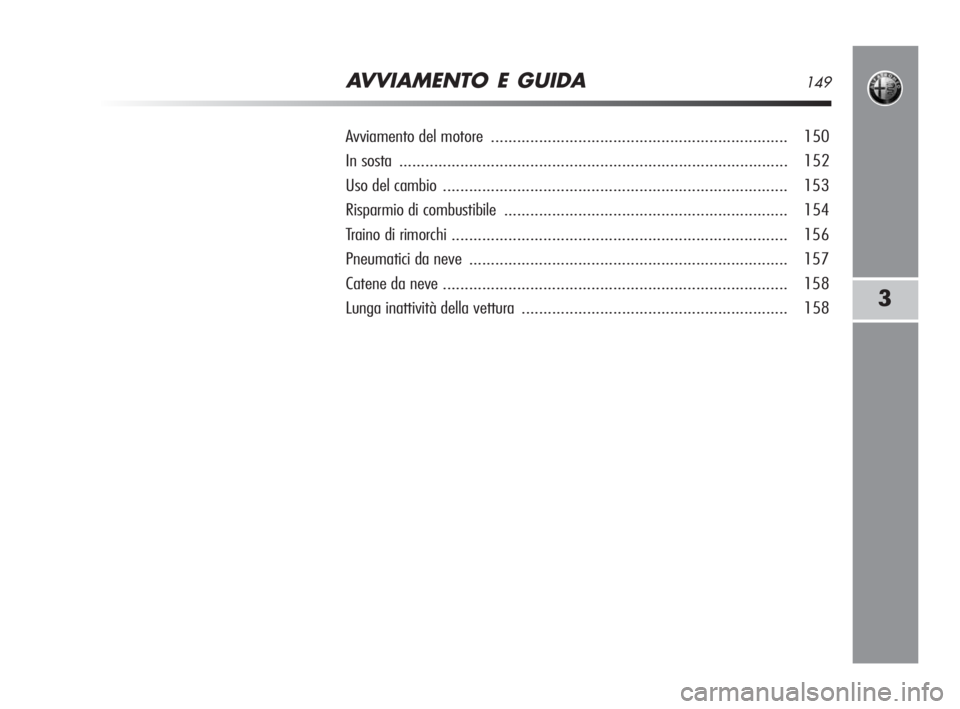

AVVIAMENTO E GUIDA149
3
Avviamento del motore.................................................................... 150
In sosta ......................................................................................... 152
Uso del cambio ............................................................................... 153
Risparmio di combustibile................................................................. 154
Traino di rimorchi............................................................................. 156
Pneumatici da neve ......................................................................... 157
Catene da neve ............................................................................... 158
Lunga inattività della vettura............................................................. 158
149-158 Alfa MiTo 11-06-2008 9:43 Pagina 149
