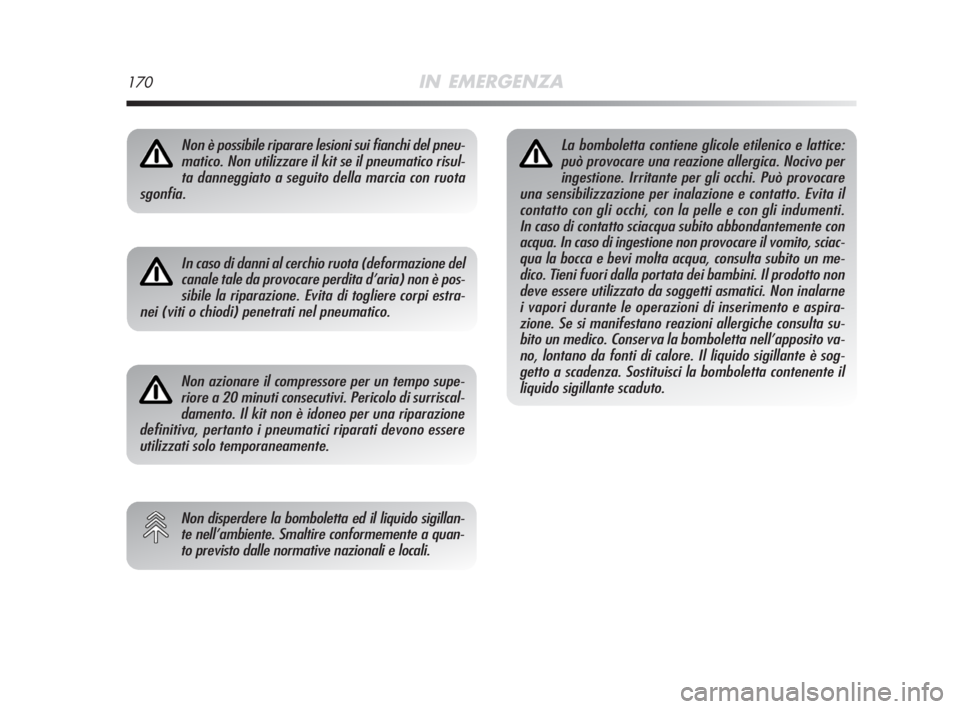

170IN EMERGENZA
Non è possibile riparare lesioni sui fianchi del pneu-
matico. Non utilizzare il kit se il pneumatico risul-
ta danneggiato a seguito della marcia con ruota
sgonfia.
In caso di danni al cerchio ruota (deformazione del
canale tale da provocare perdita d’aria) non è pos-
sibile la riparazione. Evita di togliere corpi estra-
nei (viti o chiodi) penetrati nel pneumatico.
Non azionare il compressore per un tempo supe-
riore a 20 minuti consecutivi. Pericolo di surriscal-
damento. Il kit non è idoneo per una riparazione
definitiva, pertanto i pneumatici riparati devono essere
utilizzati solo temporaneamente.
Non disperdere la bomboletta ed il liquido sigillan-
te nell’ambiente. Smaltire conformemente a quan-
to previsto dalle normative nazionali e locali.
La bomboletta contiene glicole etilenico e lattice:
può provocare una reazione allergica. Nocivo per
ingestione. Irritante per gli occhi. Può provocare
una sensibilizzazione per inalazione e contatto. Evita il
contatto con gli occhi, con la pelle e con gli indumenti.
In caso di contatto sciacqua subito abbondantemente con
acqua. In caso di ingestione non provocare il vomito, sciac-
qua la bocca e bevi molta acqua, consulta subito un me-
dico. Tieni fuori dalla portata dei bambini. Il prodotto non
deve essere utilizzato da soggetti asmatici. Non inalarne
i vapori durante le operazioni di inserimento e aspira-
zione. Se si manifestano reazioni allergiche consulta su-
bito un medico. Conserva la bomboletta nell’apposito va-
no, lontano da fonti di calore. Il liquido sigillante è sog-
getto a scadenza. Sostituisci la bomboletta contenente il
liquido sigillante scaduto.
159-196 Alfa MiTo 11-06-2008 9:50 Pagina 170

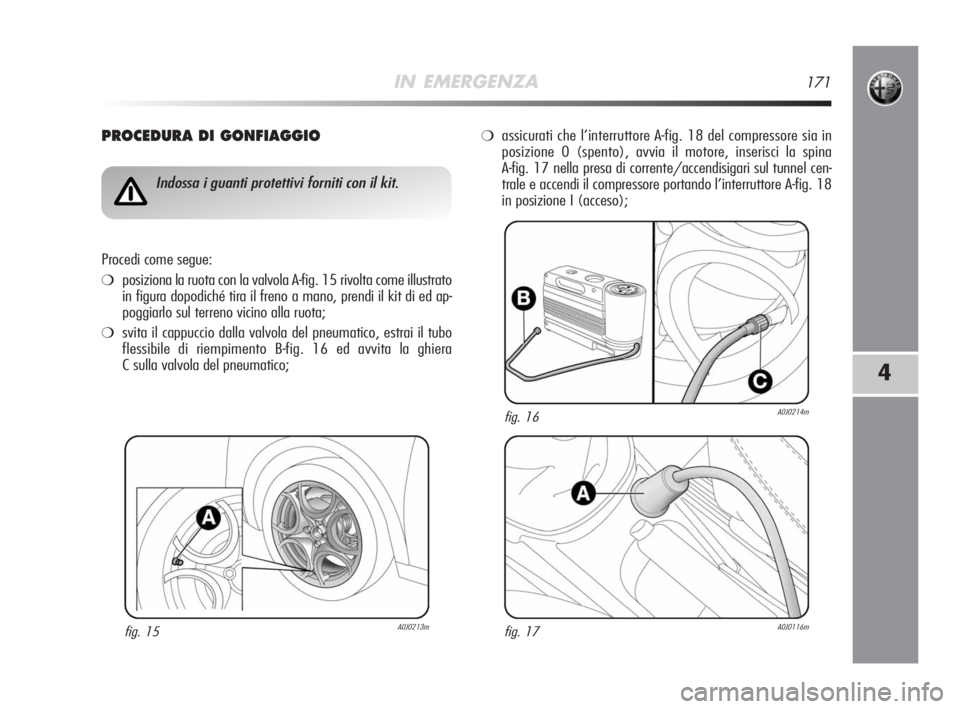

IN EMERGENZA171
4
PROCEDURA DI GONFIAGGIO
fig. 15A0J0213m
Indossa i guanti protettivi forniti con il kit.
Procedi come segue:
❍posiziona la ruota con la valvola A-fig. 15 rivolta come illustrato
in figura dopodiché tira il freno a mano, prendi il kit di ed ap-
poggiarlo sul terreno vicino alla ruota;
❍svita il cappuccio dalla valvola del pneumatico, estrai il tubo
flessibile di riempimento B-fig. 16 ed avvita la ghiera
C sulla valvola del pneumatico;
❍assicurati che l’interruttore A-fig. 18 del compressore sia in
posizione 0 (spento), avvia il motore, inserisci la spina
A-fig. 17 nella presa di corrente/accendisigari sul tunnel cen-
trale e accendi il compressore portando l’interruttore A-fig. 18
in posizione I (acceso);
fig. 17A0J0116m
fig. 16A0J0214m
159-196 Alfa MiTo 11-06-2008 9:50 Pagina 171

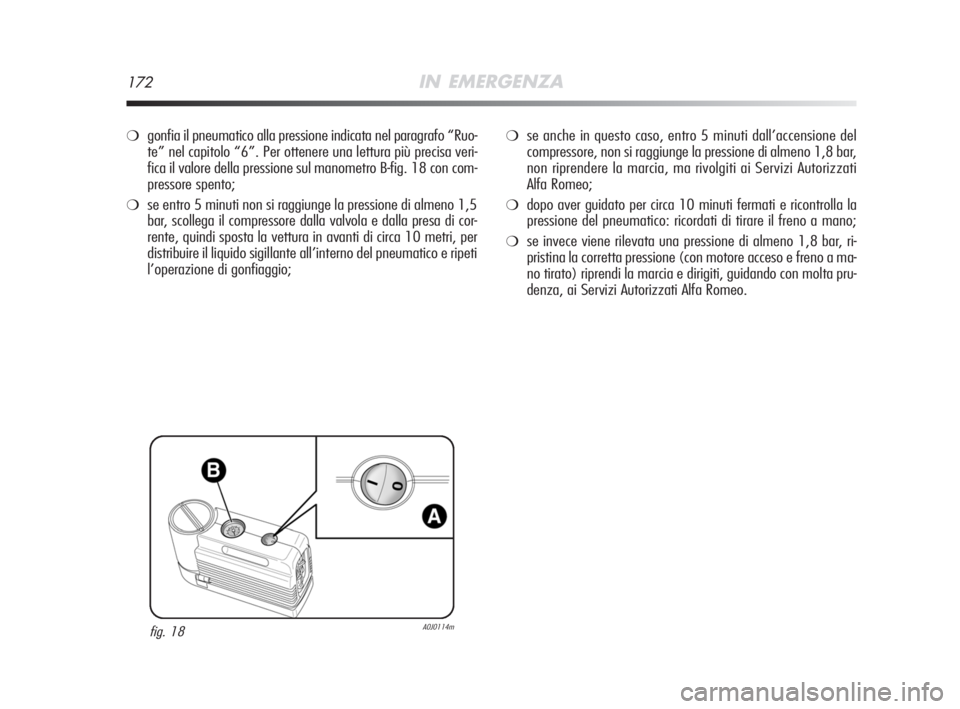

172IN EMERGENZA
❍gonfia il pneumatico alla pressione indicata nel paragrafo “Ruo-
te” nel capitolo “6”. Per ottenere una lettura più precisa veri-
fica il valore della pressione sul manometro B-fig. 18 con com-
pressore spento;
❍se entro 5 minuti non si raggiunge la pressione di almeno 1,5
bar, scollega il compressore dalla valvola e dalla presa di cor-
rente, quindi sposta la vettura in avanti di circa 10 metri, per
distribuire il liquido sigillante all’interno del pneumatico e ripeti
l’operazione di gonfiaggio;
fig. 18A0J0114m
❍se anche in questo caso, entro 5 minuti dall’accensione del
compressore, non si raggiunge la pressione di almeno 1,8 bar,
non riprendere la marcia, ma rivolgiti ai Servizi Autorizzati
Alfa Romeo;
❍dopo aver guidato per circa 10 minuti fermati e ricontrolla la
pressione del pneumatico: ricordati di tirare il freno a mano;
❍se invece viene rilevata una pressione di almeno 1,8 bar, ri-
pristina la corretta pressione (con motore acceso e freno a ma-
no tirato) riprendi la marcia e dirigiti, guidando con molta pru-
denza, ai Servizi Autorizzati Alfa Romeo.
159-196 Alfa MiTo 11-06-2008 9:50 Pagina 172

IN EMERGENZA173
4
fig. 19A0J0225m
A

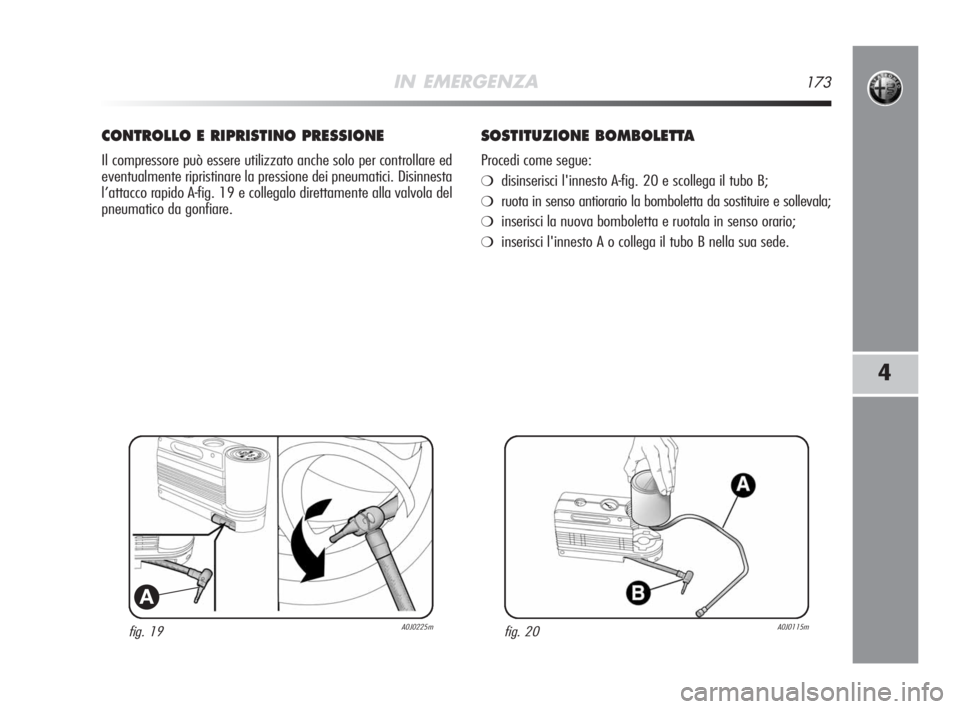

CONTROLLO E RIPRISTINO PRESSIONE
Il compressore può essere utilizzato anche solo per controllare ed
eventualmente ripristinare la pressione dei pneumatici. Disinnesta
l’attacco rapido A-fig. 19 e collegalo direttamente alla valvola del
pneumatico da gonfiare.
SOSTITUZIONE BOMBOLETTA
Procedi come segue:
❍disinserisci l'innesto A-fig. 20 e scollega il tubo B;
❍ruota in senso antiorario la bomboletta da sostituire e sollevala;
❍inserisci la nuova bomboletta e ruotala in senso orario;
❍inserisci l'innesto A o collega il tubo B nella sua sede.
fig. 20A0J0115m
159-196 Alfa MiTo 11-06-2008 9:50 Pagina 173

174IN EMERGENZA

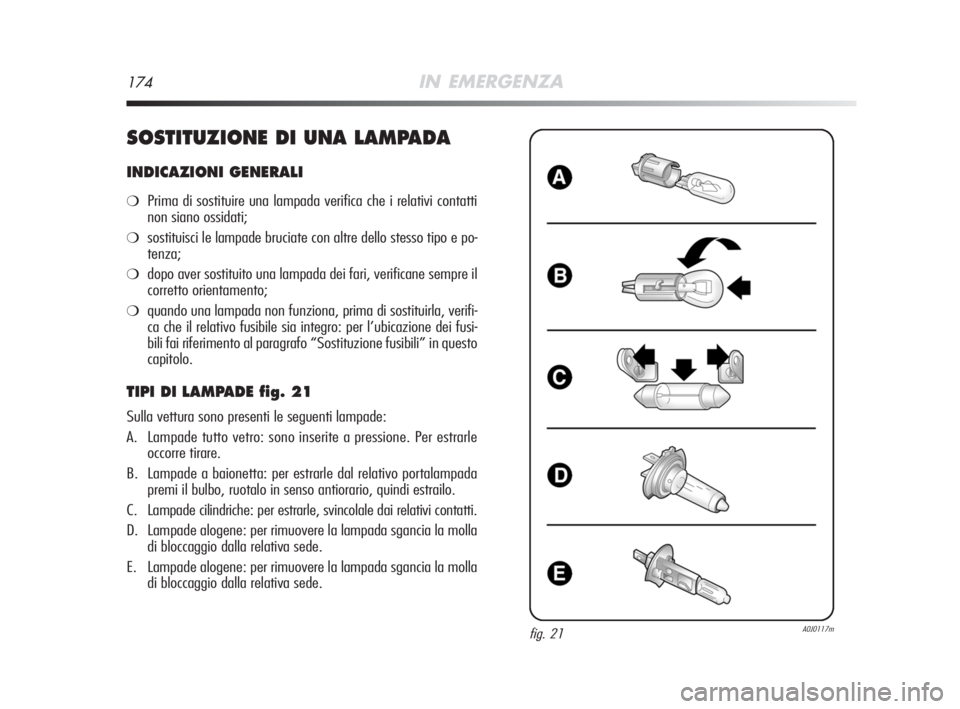

SOSTITUZIONE DI UNA LAMPADA
INDICAZIONI GENERALI
❍Prima di sostituire una lampada verifica che i relativi contatti
non siano ossidati;
❍sostituisci le lampade bruciate con altre dello stesso tipo e po-
tenza;
❍dopo aver sostituito una lampada dei fari, verificane sempre il
corretto orientamento;
❍quando una lampada non funziona, prima di sostituirla, verifi-
ca che il relativo fusibile sia integro: per l’ubicazione dei fusi-
bili fai riferimento al paragrafo “Sostituzione fusibili” in questo
capitolo.
TIPI DI LAMPADE fig. 21
Sulla vettura sono presenti le seguenti lampade:
A. Lampade tutto vetro: sono inserite a pressione. Per estrarle
occorre tirare.
B. Lampade a baionetta: per estrarle dal relativo portalampada
premi il bulbo, ruotalo in senso antiorario, quindi estrailo.
C. Lampade cilindriche: per estrarle, svincolale dai relativi contatti.
D. Lampade alogene: per rimuovere la lampada sgancia la molla
di bloccaggio dalla relativa sede.
E. Lampade alogene: per rimuovere la lampada sgancia la molla
di bloccaggio dalla relativa sede.
fig. 21A0J0117m
159-196 Alfa MiTo 11-06-2008 9:50 Pagina 174

5/21W
–
55W
55W
D1S
21W
21W
5W
–
–
5W
55W
21W
21W
10W
5W
5W
5WA
–
D
D
–
B
B
A
–
–
A
E
B
B
C
A
C
A

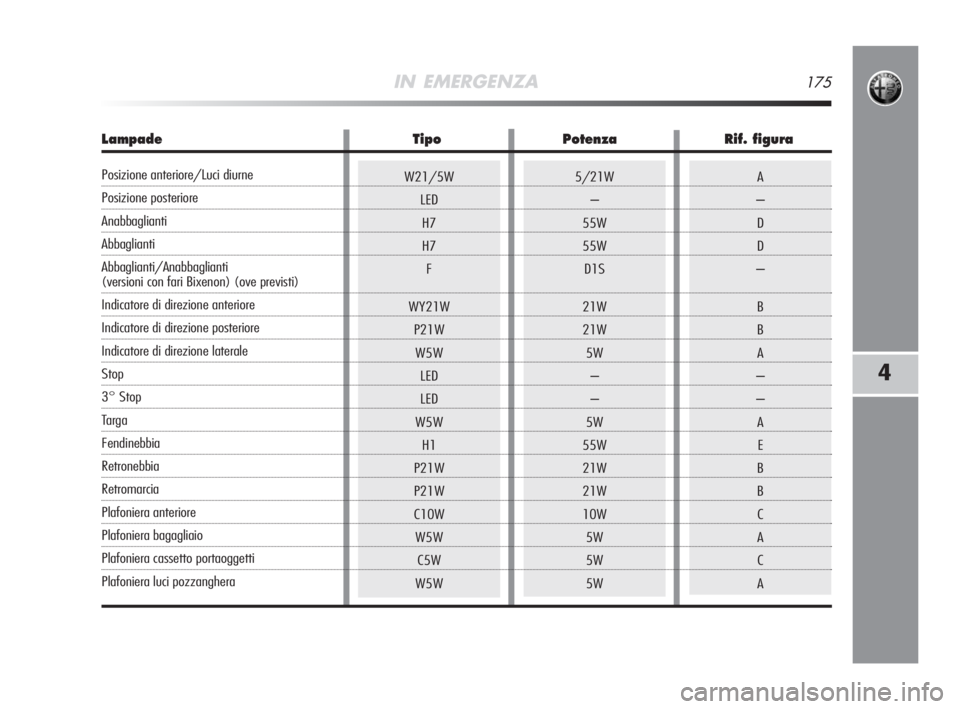

IN EMERGENZA175
4
W21/5W
LED
H7
H7
F
WY21W
P21W
W5W
LED
LED
W5W
H1
P21W
P21W
C10W
W5W
C5W
W5W
Lampade Tipo Potenza Rif. figura
Posizione anteriore/Luci diurne
Posizione posteriore
Anabbaglianti
Abbaglianti
Abbaglianti/Anabbaglianti
(versioni con fari Bixenon) (ove previsti)
Indicatore di direzione anteriore
Indicatore di direzione posteriore
Indicatore di direzione laterale
Stop
3° Stop
Targa
Fendinebbia
Retronebbia
Retromarcia
Plafoniera anteriore
Plafoniera bagagliaio
Plafoniera cassetto portaoggetti
Plafoniera luci pozzanghera
159-196 Alfa MiTo 11-06-2008 9:50 Pagina 175

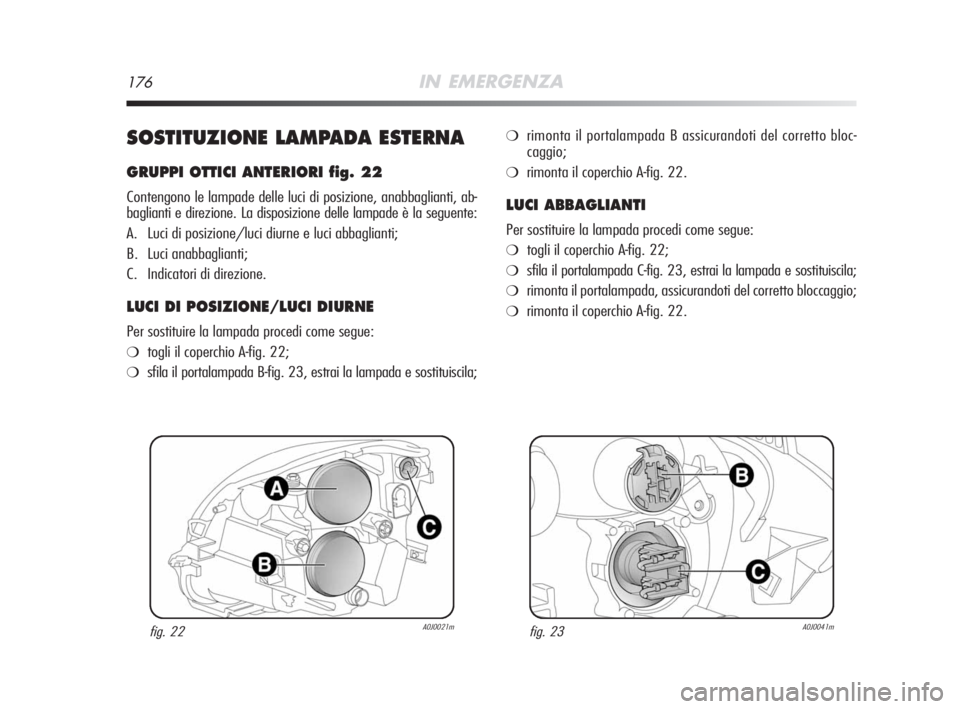

176IN EMERGENZA
SOSTITUZIONE LAMPADA ESTERNA
GRUPPI OTTICI ANTERIORI fig. 22
Contengono le lampade delle luci di posizione, anabbaglianti, ab-
baglianti e direzione. La disposizione delle lampade è la seguente:
A. Luci di posizione/luci diurne e luci abbaglianti;
B. Luci anabbaglianti;
C. Indicatori di direzione.
LUCI DI POSIZIONE/LUCI DIURNE
Per sostituire la lampada procedi come segue:
❍togli il coperchio A-fig. 22;
❍sfila il portalampada B-fig. 23, estrai la lampada e sostituiscila;
❍rimonta il portalampada B assicurandoti del corretto bloc-
caggio;
❍rimonta il coperchio A-fig. 22.
LUCI ABBAGLIANTI
Per sostituire la lampada procedi come segue:
❍togli il coperchio A-fig. 22;
❍sfila il portalampada C-fig. 23, estrai la lampada e sostituiscila;
❍rimonta il portalampada, assicurandoti del corretto bloccaggio;
❍rimonta il coperchio A-fig. 22.
fig. 22A0J0021mfig. 23A0J0041m
159-196 Alfa MiTo 11-06-2008 9:50 Pagina 176

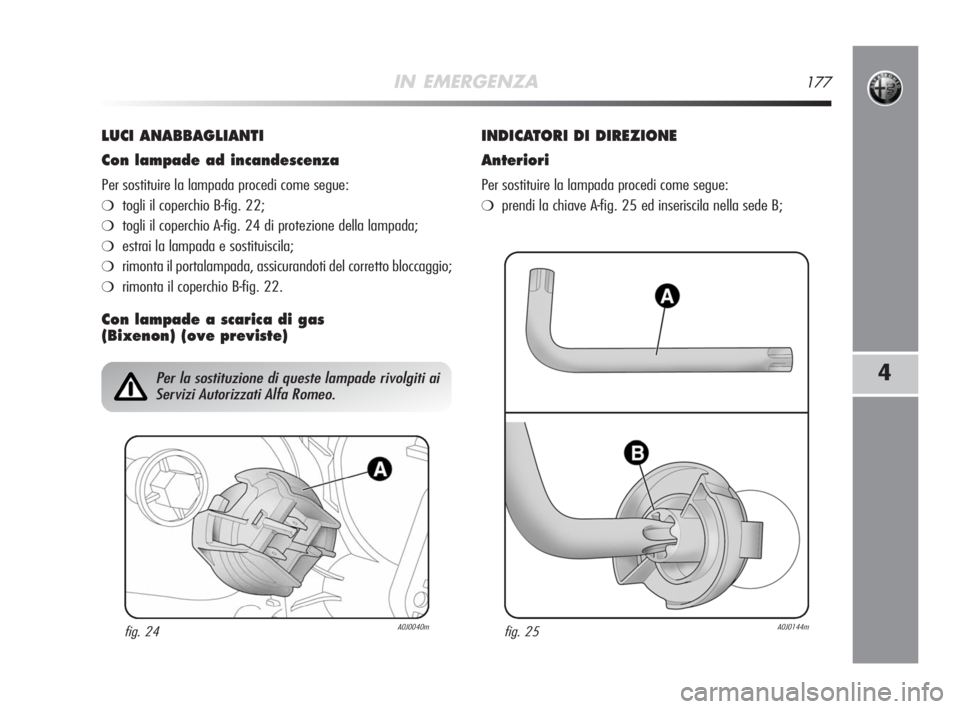

IN EMERGENZA177
4
LUCI ANABBAGLIANTI
Con lampade ad incandescenza
Per sostituire la lampada procedi come segue:
❍togli il coperchio B-fig. 22;
❍togli il coperchio A-fig. 24 di protezione della lampada;
❍estrai la lampada e sostituiscila;
❍rimonta il portalampada, assicurandoti del corretto bloccaggio;
❍rimonta il coperchio B-fig. 22.
Con lampade a scarica di gas
(Bixenon) (ove previste)INDICATORI DI DIREZIONE
Anteriori
Per sostituire la lampada procedi come segue:
❍prendi la chiave A-fig. 25 ed inseriscila nella sede B;
fig. 24A0J0040m
Per la sostituzione di queste lampade rivolgiti ai
Servizi Autorizzati Alfa Romeo.
fig. 25A0J0144m
159-196 Alfa MiTo 11-06-2008 9:50 Pagina 177

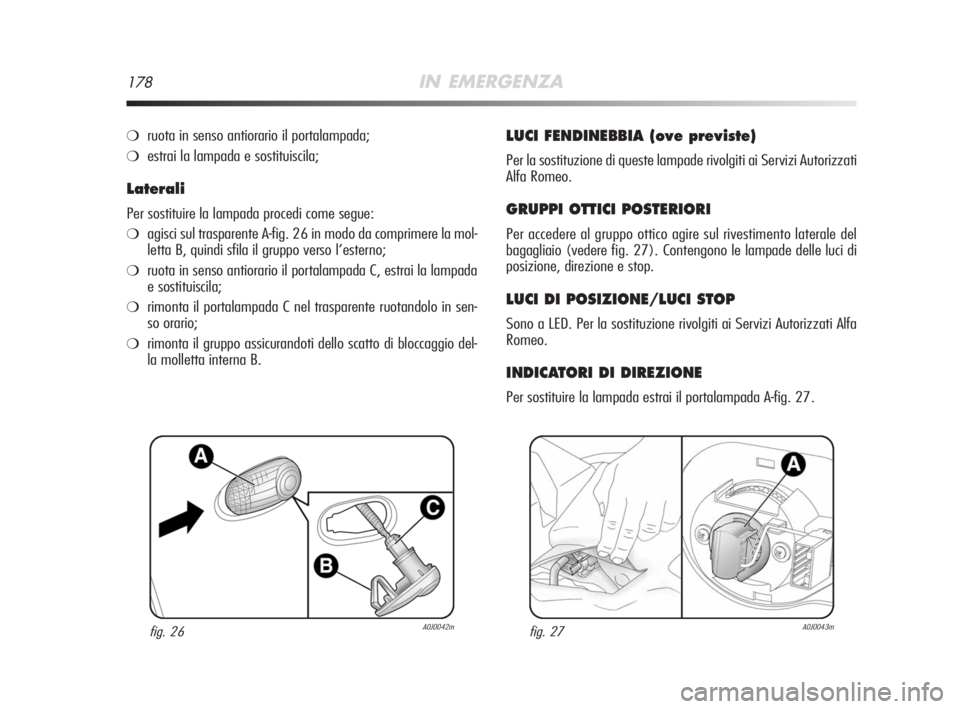

178IN EMERGENZA
❍ruota in senso antiorario il portalampada;
❍estrai la lampada e sostituiscila;
Laterali
Per sostituire la lampada procedi come segue:
❍agisci sul trasparente A-fig. 26 in modo da comprimere la mol-
letta B, quindi sfila il gruppo verso l’esterno;
❍ruota in senso antiorario il portalampada C, estrai la lampada
e sostituiscila;
❍rimonta il portalampada C nel trasparente ruotandolo in sen-
so orario;
❍rimonta il gruppo assicurandoti dello scatto di bloccaggio del-
la molletta interna B.
LUCI FENDINEBBIA (ove previste)
Per la sostituzione di queste lampade rivolgiti ai Servizi Autorizzati
Alfa Romeo.
GRUPPI OTTICI POSTERIORI
Per accedere al gruppo ottico agire sul rivestimento laterale del
bagagliaio (vedere fig. 27). Contengono le lampade delle luci di
posizione, direzione e stop.
LUCI DI POSIZIONE/LUCI STOP
Sono a LED. Per la sostituzione rivolgiti ai Servizi Autorizzati Alfa
Romeo.
INDICATORI DI DIREZIONE
Per sostituire la lampada estrai il portalampada A-fig. 27.
fig. 26A0J0042mfig. 27A0J0043m
159-196 Alfa MiTo 11-06-2008 9:50 Pagina 178

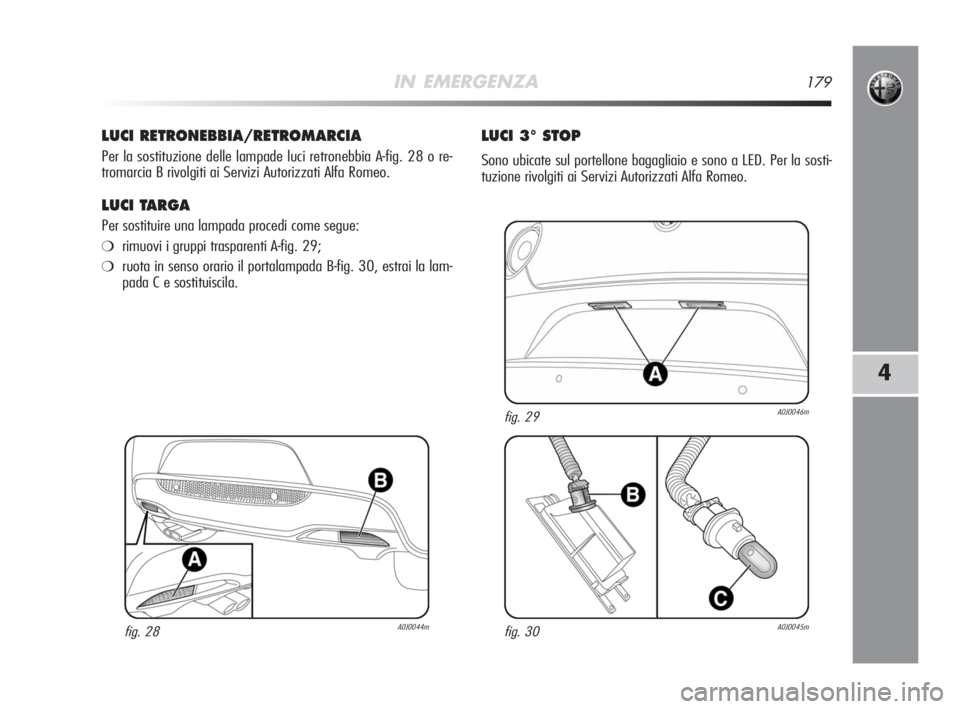

IN EMERGENZA179
4
LUCI RETRONEBBIA/RETROMARCIA
Per la sostituzione delle lampade luci retronebbia A-fig. 28 o re-
tromarcia B rivolgiti ai Servizi Autorizzati Alfa Romeo.
LUCI TARGA
Per sostituire una lampada procedi come segue:
❍rimuovi i gruppi trasparenti A-fig. 29;
❍ruota in senso orario il portalampada B-fig. 30, estrai la lam-
pada C e sostituiscila.
LUCI 3° STOP
Sono ubicate sul portellone bagagliaio e sono a LED. Per la sosti-
tuzione rivolgiti ai Servizi Autorizzati Alfa Romeo.
fig. 28A0J0044mfig. 30A0J0045m
fig. 29A0J0046m
