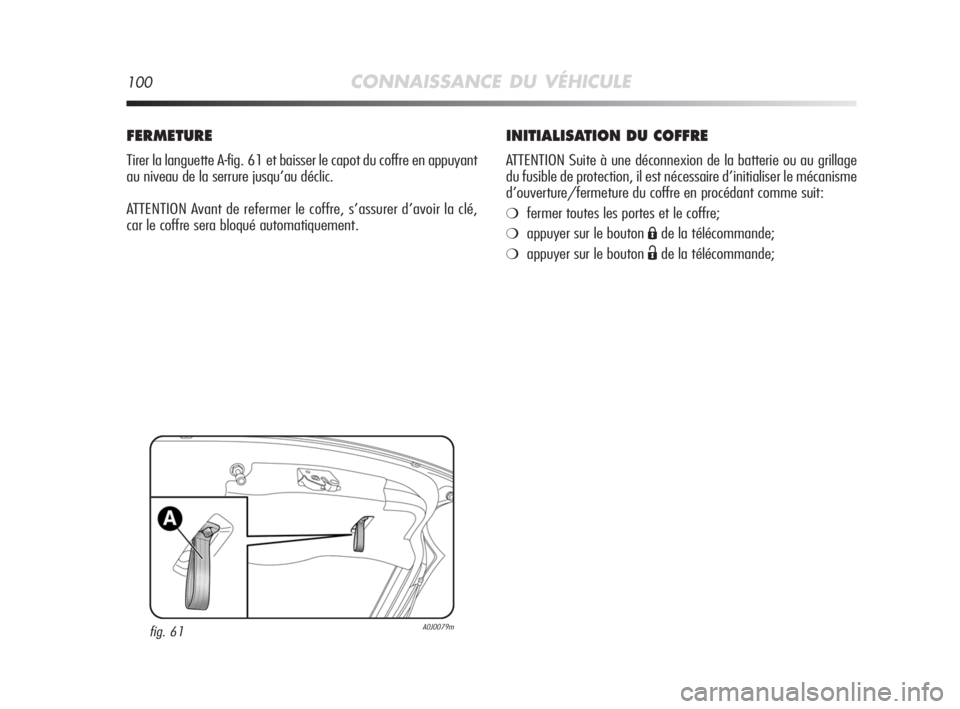

100CONNAISSANCE DU VÉHICULE
INITIALISATION DU COFFRE
ATTENTION Suite à une déconnexion de la batterie ou au grillage
du fusible de protection, il est nécessaire d’initialiser le mécanisme
d’ouverture/fermeture du coffre en procédant comme suit:
❍fermer toutes les portes et le coffre;
❍appuyer sur le bouton Áde la télécommande;
❍appuyer sur le bouton Ëde la télécommande;
FERMETURE
Tirer la languette A-fig. 61 et baisser le capot du coffre en appuyant
au niveau de la serrure jusqu’au déclic.
ATTENTION Avant de refermer le coffre, s’assurer d’avoir la clé,
car le coffre sera bloqué automatiquement.
fig. 61A0J0079m
001-126 Alfa MiTo FR 11-06-2008 9:52 Pagina 100

CONNAISSANCE DU VÉHICULE101
1

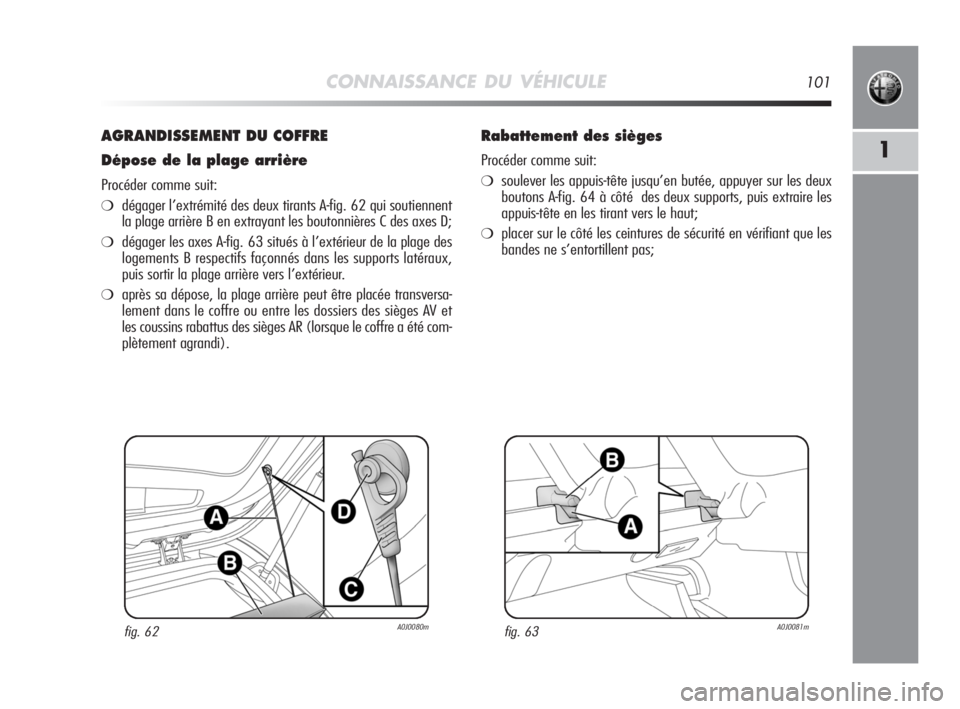

AGRANDISSEMENT DU COFFRE
Dépose de la plage arrière
Procéder comme suit:
❍dégager l’extrémité des deux tirants A-fig. 62 qui soutiennent
la plage arrière B en extrayant les boutonnières C des axes D;
❍dégager les axes A-fig. 63 situés à l’extérieur de la plage des
logements B respectifs façonnés dans les supports latéraux,
puis sortir la plage arrière vers l’extérieur.
❍après sa dépose, la plage arrière peut être placée transversa-
lement dans le coffre ou entre les dossiers des sièges AV et
les coussins rabattus des sièges AR (lorsque le coffre a été com-
plètement agrandi).
Rabattement des sièges
Procéder comme suit:
❍soulever les appuis-tête jusqu’en butée, appuyer sur les deux
boutons A-fig. 64 à côté des deux supports, puis extraire les
appuis-tête en les tirant vers le haut;
❍placer sur le côté les ceintures de sécurité en vérifiant que les
bandes ne s’entortillent pas;
fig. 62A0J0080mfig. 63A0J0081m
001-126 Alfa MiTo FR 11-06-2008 9:52 Pagina 101

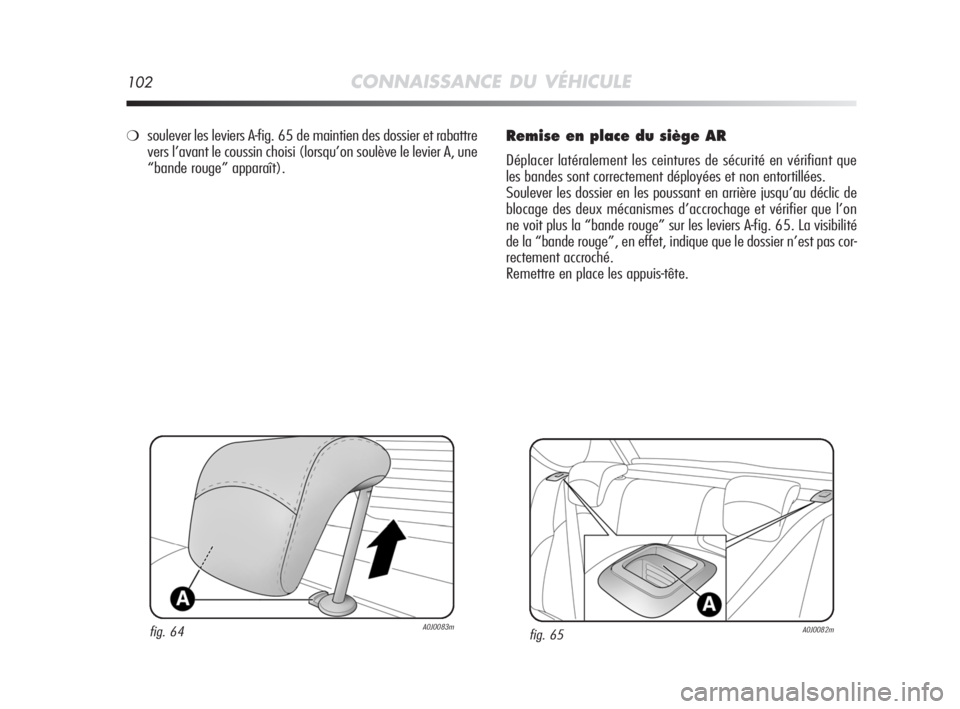

102CONNAISSANCE DU VÉHICULE
Remise en place du siège AR
Déplacer latéralement les ceintures de sécurité en vérifiant que
les bandes sont correctement déployées et non entortillées.
Soulever les dossier en les poussant en arrière jusqu’au déclic de
blocage des deux mécanismes d’accrochage et vérifier que l’on
ne voit plus la “bande rouge” sur les leviers A-fig. 65. La visibilité
de la “bande rouge”, en effet, indique que le dossier n’est pas cor-
rectement accroché.
Remettre en place les appuis-tête.
❍soulever les leviers A-fig. 65 de maintien des dossier et rabattre
vers l’avant le coussin choisi (lorsqu’on soulève le levier A, une
“bande rouge” apparaît).
fig. 64A0J0083mfig. 65A0J0082m
001-126 Alfa MiTo FR 11-06-2008 9:52 Pagina 102

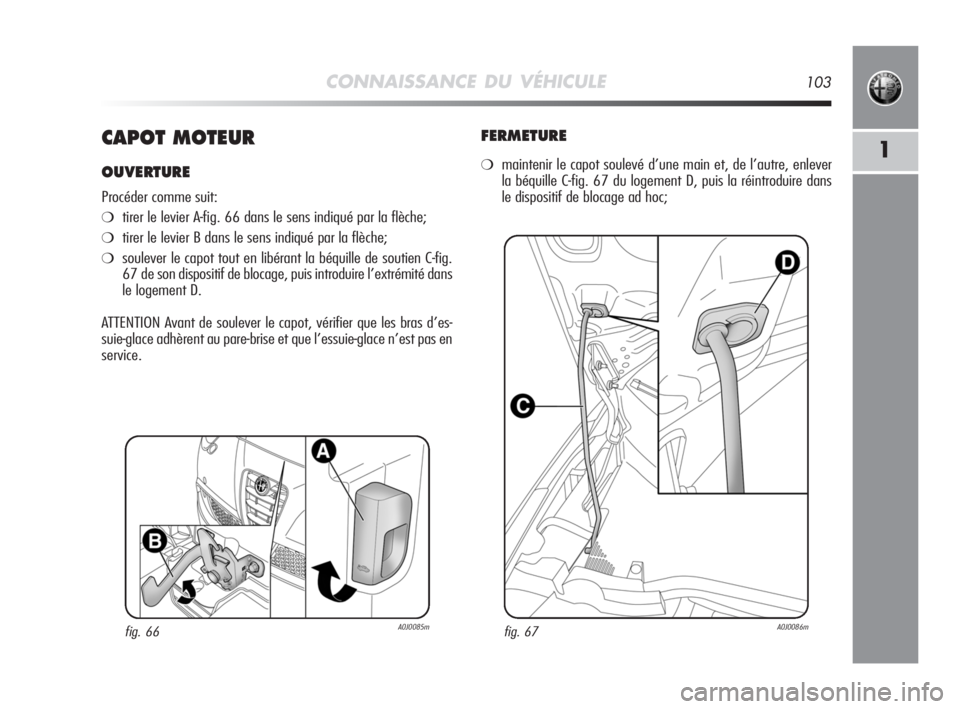

CONNAISSANCE DU VÉHICULE103
1CAPOT MOTEUR
OUVERTURE
Procéder comme suit:
❍tirer le levier A-fig. 66 dans le sens indiqué par la flèche;
❍tirer le levier B dans le sens indiqué par la flèche;
❍soulever le capot tout en libérant la béquille de soutien C-fig.
67 de son dispositif de blocage, puis introduire l’extrémité dans
le logement D.
ATTENTION Avant de soulever le capot, vérifier que les bras d’es-
suie-glace adhèrent au pare-brise et que l’essuie-glace n’est pas en
service.
fig. 66A0J0085m
FERMETURE
❍maintenir le capot soulevé d’une main et, de l’autre, enlever
la béquille C-fig. 67 du logement D, puis la réintroduire dans
le dispositif de blocage ad hoc;
fig. 67A0J0086m
001-126 Alfa MiTo FR 11-06-2008 9:52 Pagina 103

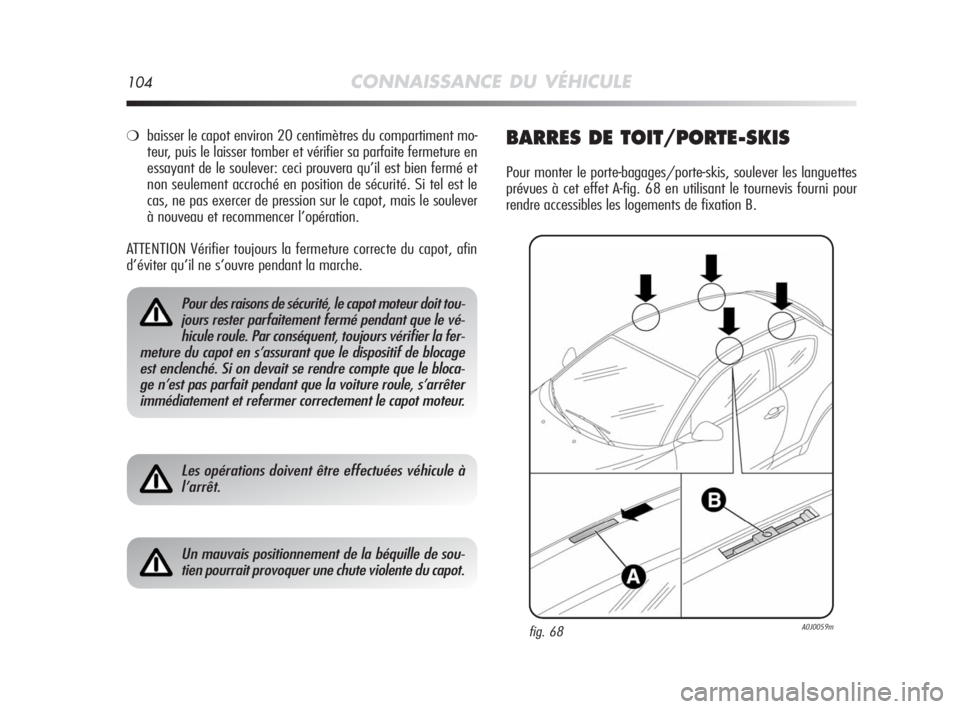

104CONNAISSANCE DU VÉHICULE
❍baisser le capot environ 20 centimètres du compartiment mo-
teur, puis le laisser tomber et vérifier sa parfaite fermeture en
essayant de le soulever: ceci prouvera qu’il est bien fermé et
non seulement accroché en position de sécurité. Si tel est le
cas, ne pas exercer de pression sur le capot, mais le soulever
à nouveau et recommencer l’opération.
ATTENTION Vérifier toujours la fermeture correcte du capot, afin
d’éviter qu’il ne s’ouvre pendant la marche.BARRES DE TOIT/PORTE-SKIS
Pour monter le porte-bagages/porte-skis, soulever les languettes
prévues à cet effet A-fig. 68 en utilisant le tournevis fourni pour
rendre accessibles les logements de fixation B.
Pour des raisons de sécurité, le capot moteur doit tou-
jours rester parfaitement fermé pendant que le vé-
hicule roule. Par conséquent, toujours vérifier la fer-
meture du capot en s’assurant que le dispositif de blocage
est enclenché. Si on devait se rendre compte que le bloca-
ge n’est pas parfait pendant que la voiture roule, s’arrêter
immédiatement et refermer correctement le capot moteur.
Les opérations doivent être effectuées véhicule à
l’arrêt.
Un mauvais positionnement de la béquille de sou-
tien pourrait provoquer une chute violente du capot.
fig. 68A0J0059m
001-126 Alfa MiTo FR 11-06-2008 9:52 Pagina 104

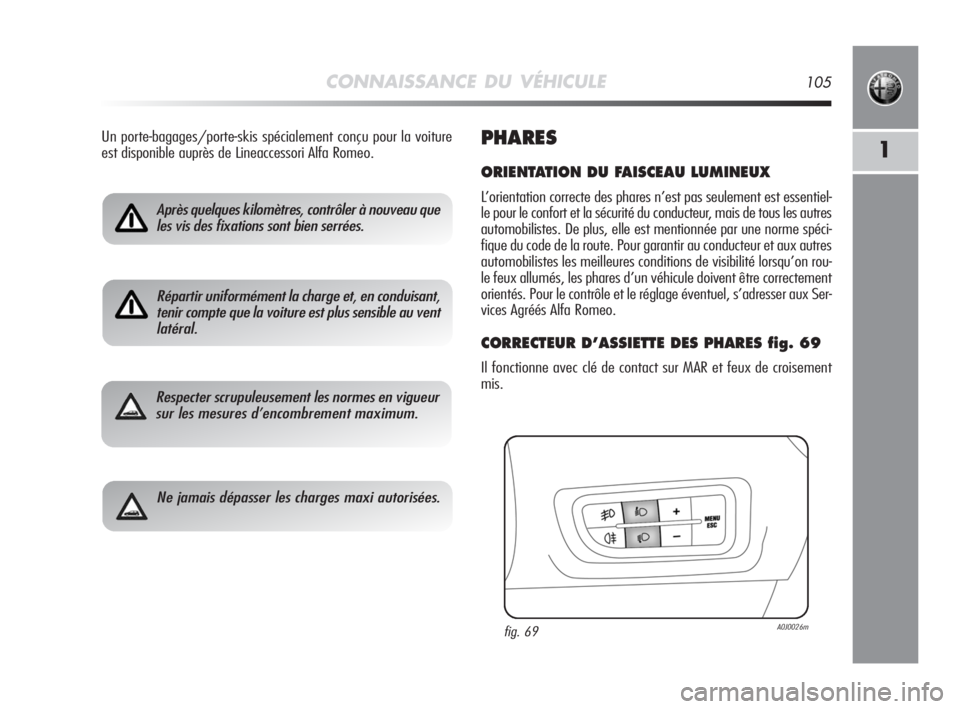

CONNAISSANCE DU VÉHICULE105
1
Après quelques kilomètres, contrôler à nouveau que
les vis des fixations sont bien serrées.
Répartir uniformément la charge et, en conduisant,
tenir compte que la voiture est plus sensible au vent
latéral.
Respecter scrupuleusement les normes en vigueur
sur les mesures d’encombrement maximum.
Ne jamais dépasser les charges maxi autorisées.
Un porte-bagages/porte-skis spécialement conçu pour la voiture
est disponible auprès de Lineaccessori Alfa Romeo.PHARES
ORIENTATION DU FAISCEAU LUMINEUX
L’orientation correcte des phares n’est pas seulement est essentiel-
le pour le confort et la sécurité du conducteur, mais de tous les autres
automobilistes. De plus, elle est mentionnée par une norme spéci-
fique du code de la route. Pour garantir au conducteur et aux autres
automobilistes les meilleures conditions de visibilité lorsqu’on rou-
le feux allumés, les phares d’un véhicule doivent être correctement
orientés. Pour le contrôle et le réglage éventuel, s’adresser aux Ser-
vices Agréés Alfa Romeo.
CORRECTEUR D’ASSIETTE DES PHARES fig. 69
Il fonctionne avec clé de contact sur MAR et feux de croisement
mis.
fig. 69A0J0026m
001-126 Alfa MiTo FR 11-06-2008 9:52 Pagina 105

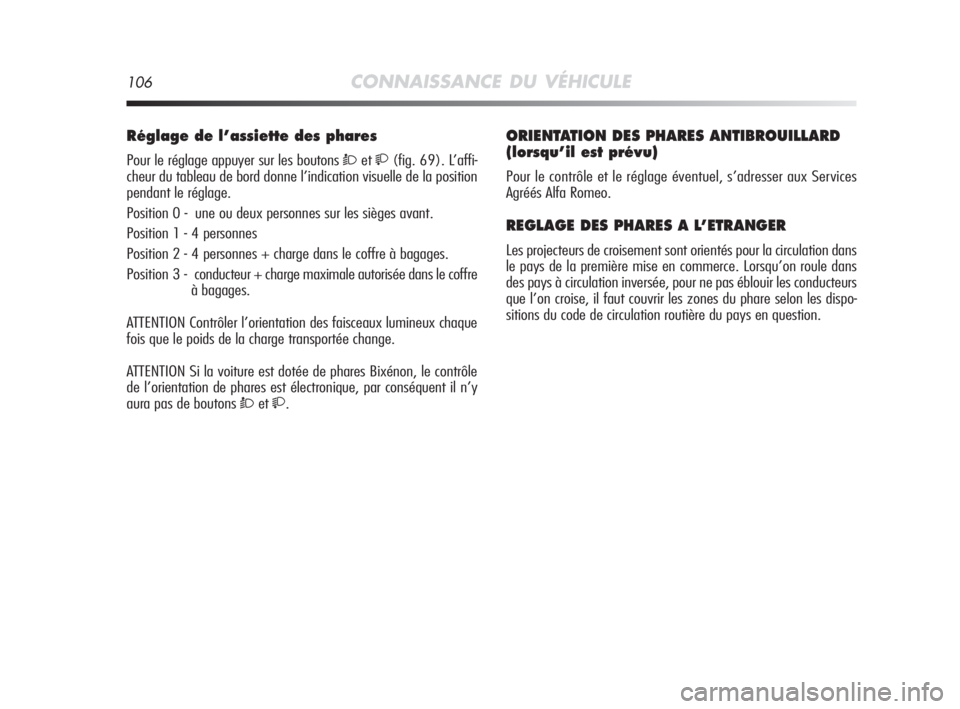

106CONNAISSANCE DU VÉHICULE
Réglage de l’assiette des phares
Pour le réglage appuyer sur les boutons Òet(fig. 69). L’affi-
cheur du tableau de bord donne l’indication visuelle de la position
pendant le réglage.
Position 0 - une ou deux personnes sur les sièges avant.
Position 1 - 4 personnes
Position 2 - 4 personnes + charge dans le coffre à bagages.
Position 3 - conducteur + charge maximale autorisée dans le coffre
à bagages.
ATTENTION Contrôler l’orientation des faisceaux lumineux chaque
fois que le poids de la charge transportée change.
ATTENTION Si la voiture est dotée de phares Bixénon, le contrôle
de l’orientation de phares est électronique, par conséquent il n’y
aura pas de boutons
Òet.
ORIENTATION DES PHARES ANTIBROUILLARD
(lorsqu’il est prévu)
Pour le contrôle et le réglage éventuel, s’adresser aux Services
Agréés Alfa Romeo.
REGLAGE DES PHARES A L’ETRANGER
Les projecteurs de croisement sont orientés pour la circulation dans
le pays de la première mise en commerce. Lorsqu’on roule dans
des pays à circulation inversée, pour ne pas éblouir les conducteurs
que l’on croise, il faut couvrir les zones du phare selon les dispo-
sitions du code de circulation routière du pays en question.
001-126 Alfa MiTo FR 11-06-2008 9:52 Pagina 106

CONNAISSANCE DU VÉHICULE107

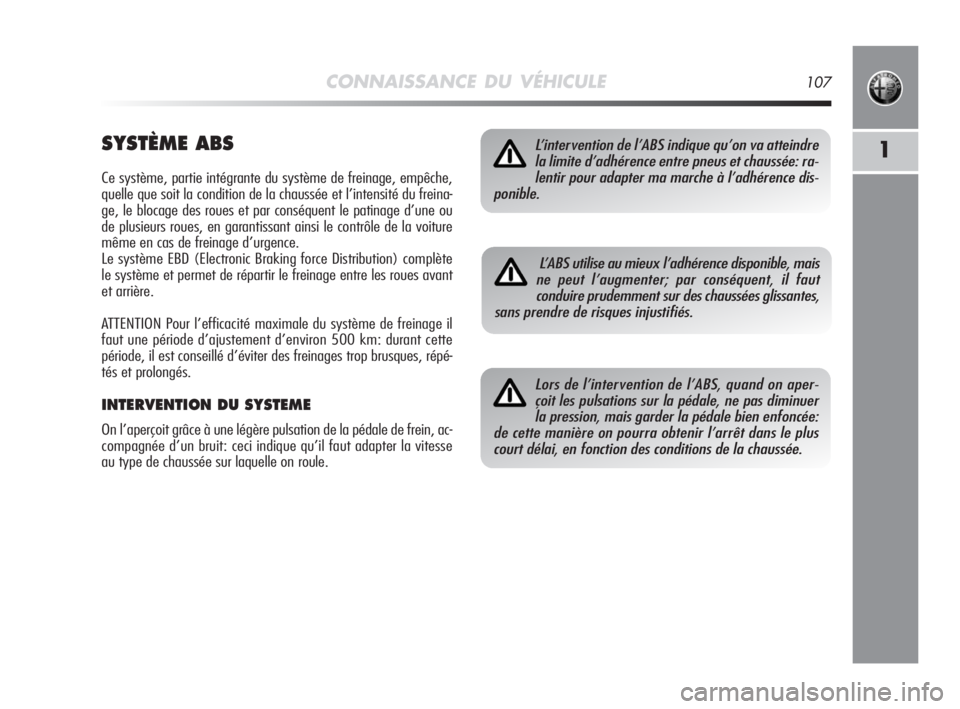

1SYSTÈME ABS
Ce système, partie intégrante du système de freinage, empêche,
quelle que soit la condition de la chaussée et l’intensité du freina-
ge, le blocage des roues et par conséquent le patinage d’une ou
de plusieurs roues, en garantissant ainsi le contrôle de la voiture
même en cas de freinage d’urgence.
Le système EBD (Electronic Braking force Distribution) complète
le système et permet de répartir le freinage entre les roues avant
et arrière.
ATTENTION Pour l’efficacité maximale du système de freinage il
faut une période d’ajustement d’environ 500 km: durant cette
période, il est conseillé d’éviter des freinages trop brusques, répé-
tés et prolongés.
INTERVENTION DU SYSTEME
On l’aperçoit grâce à une légère pulsation de la pédale de frein, ac-
compagnée d’un bruit: ceci indique qu’il faut adapter la vitesse
au type de chaussée sur laquelle on roule.
L’intervention de l’ABS indique qu’on va atteindre
la limite d’adhérence entre pneus et chaussée: ra-
lentir pour adapter ma marche à l’adhérence dis-
ponible.
L’ABS utilise au mieux l’adhérence disponible, mais
ne peut l’augmenter; par conséquent, il faut
conduire prudemment sur des chaussées glissantes,
sans prendre de risques injustifiés.
Lors de l’intervention de l’ABS, quand on aper-
çoit les pulsations sur la pédale, ne pas diminuer
la pression, mais garder la pédale bien enfoncée:
de cette manière on pourra obtenir l’arrêt dans le plus
court délai, en fonction des conditions de la chaussée.
001-126 Alfa MiTo FR 11-06-2008 9:52 Pagina 107

108CONNAISSANCE DU VÉHICULE

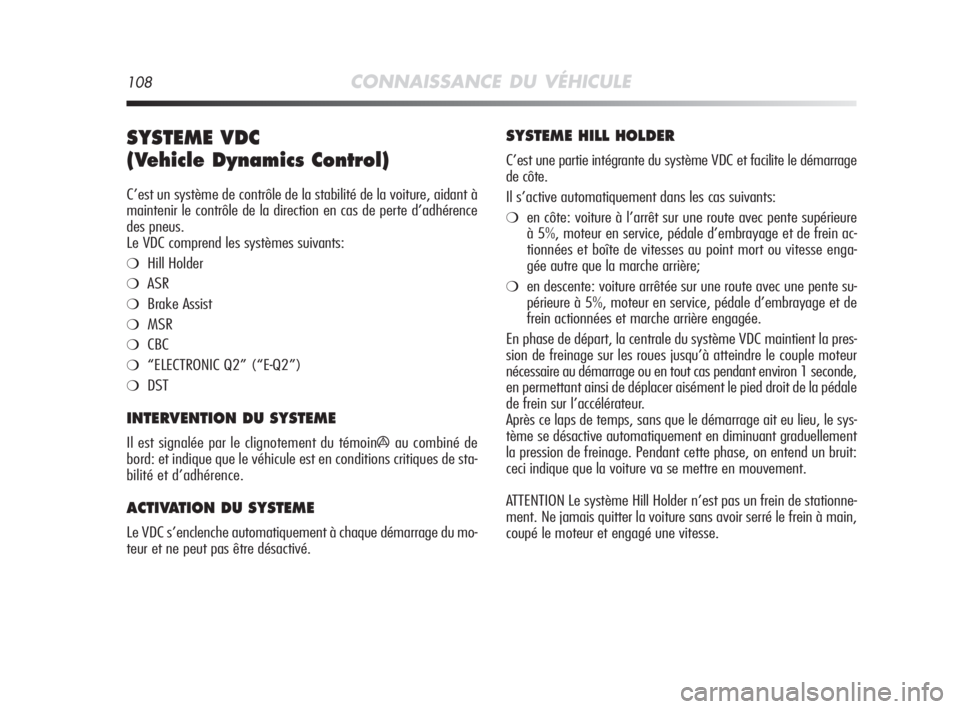

SYSTEME VDC
(Vehicle Dynamics Control)
C’est un système de contrôle de la stabilité de la voiture, aidant à
maintenir le contrôle de la direction en cas de perte d’adhérence
des pneus.
Le VDC comprend les systèmes suivants:
❍Hill Holder
❍ASR
❍Brake Assist
❍MSR
❍CBC
❍“ELECTRONIC Q2” (“E-Q2”)
❍DST
INTERVENTION DU SYSTEME
Il est signalée par le clignotement du témoináau combiné de
bord: et indique que le véhicule est en conditions critiques de sta-
bilité et d’adhérence.
ACTIVATION DU SYSTEME
Le VDC s’enclenche automatiquement à chaque démarrage du mo-
teur et ne peut pas être désactivé.
SYSTEME HILL HOLDER
C’est une partie intégrante du système VDC et facilite le démarrage
de côte.
Il s’active automatiquement dans les cas suivants:
❍en côte: voiture à l’arrêt sur une route avec pente supérieure
à 5%, moteur en service, pédale d’embrayage et de frein ac-
tionnées et boîte de vitesses au point mort ou vitesse enga-
gée autre que la marche arrière;
❍en descente: voiture arrêtée sur une route avec une pente su-
périeure à 5%, moteur en service, pédale d’embrayage et de
frein actionnées et marche arrière engagée.
En phase de départ, la centrale du système VDC maintient la pres-
sion de freinage sur les roues jusqu’à atteindre le couple moteur
nécessaire au démarrage ou en tout cas pendant environ 1 seconde,
en permettant ainsi de déplacer aisément le pied droit de la pédale
de frein sur l’accélérateur.
Après ce laps de temps, sans que le démarrage ait eu lieu, le sys-
tème se désactive automatiquement en diminuant graduellement
la pression de freinage. Pendant cette phase, on entend un bruit:
ceci indique que la voiture va se mettre en mouvement.
ATTENTION Le système Hill Holder n’est pas un frein de stationne-
ment. Ne jamais quitter la voiture sans avoir serré le frein à main,
coupé le moteur et engagé une vitesse.
001-126 Alfa MiTo FR 11-06-2008 9:52 Pagina 108

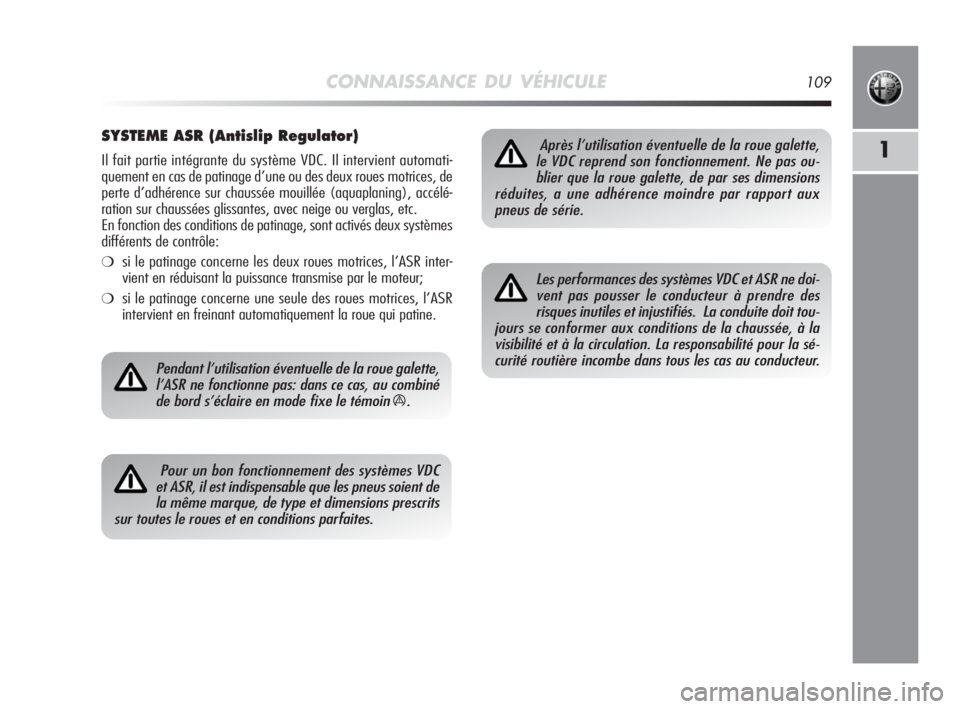

CONNAISSANCE DU VÉHICULE109
1
SYSTEME ASR (Antislip Regulator)
Il fait partie intégrante du système VDC. Il intervient automati-
quement en cas de patinage d’une ou des deux roues motrices, de
perte d’adhérence sur chaussée mouillée (aquaplaning), accélé-
ration sur chaussées glissantes, avec neige ou verglas, etc.
En fonction des conditions de patinage, sont activés deux systèmes
différents de contrôle:
❍si le patinage concerne les deux roues motrices, l’ASR inter-
vient en réduisant la puissance transmise par le moteur;
❍si le patinage concerne une seule des roues motrices, l’ASR
intervient en freinant automatiquement la roue qui patine.
Pendant l’utilisation éventuelle de la roue galette,
l’ASR ne fonctionne pas: dans ce cas, au combiné
de bord s’éclaire en mode fixe le témoin
á.
Pour un bon fonctionnement des systèmes VDC
et ASR, il est indispensable que les pneus soient de
la même marque, de type et dimensions prescrits
sur toutes le roues et en conditions parfaites.
Après l’utilisation éventuelle de la roue galette,
le VDC reprend son fonctionnement. Ne pas ou-
blier que la roue galette, de par ses dimensions
réduites, a une adhérence moindre par rapport aux
pneus de série.
Les performances des systèmes VDC et ASR ne doi-
vent pas pousser le conducteur à prendre des
risques inutiles et injustifiés. La conduite doit tou-
jours se conformer aux conditions de la chaussée, à la
visibilité et à la circulation. La responsabilité pour la sé-
curité routière incombe dans tous les cas au conducteur.
001-126 Alfa MiTo FR 11-06-2008 9:52 Pagina 109
