Alfa Romeo MiTo 2011 Brugs- og vedligeholdelsesvejledning (in Danish)

180I NØDSTILFÆLDE

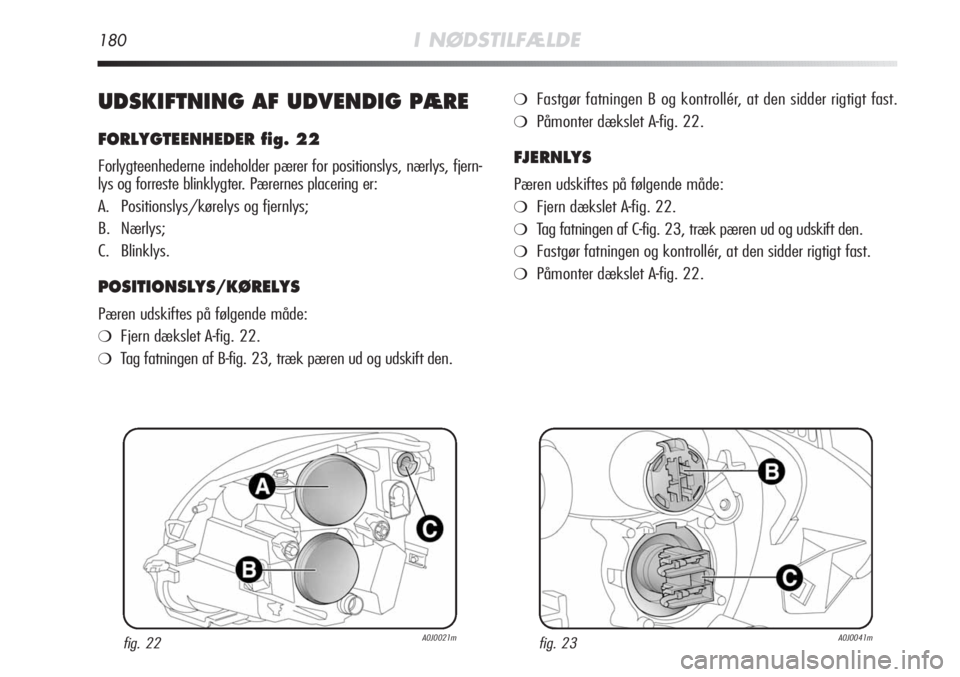

UDSKIFTNING AF UDVENDIG PÆRE
FORLYGTEENHEDER fig. 22
Forlygteenhederne indeholder pærer for positionslys, nærlys, fjern-
lys og forreste blinklygter. Pærernes placering er:
A. Positionslys/kørelys og fjernlys;
B. Nærlys;
C. Blinklys.
POSITIONSLYS/KØRELYS
Pæren udskiftes på følgende måde:
❍Fjern dækslet A-fig. 22.
❍Tag fatningen af B-fig. 23, træk pæren ud og udskift den.
❍Fastgør fatningen B og kontrollér, at den sidder rigtigt fast.
❍Påmonter dækslet A-fig. 22.
FJERNLYS
Pæren udskiftes på følgende måde:
❍Fjern dækslet A-fig. 22.
❍Tag fatningen af C-fig. 23, træk pæren ud og udskift den.
❍Fastgør fatningen og kontrollér, at den sidder rigtigt fast.
❍Påmonter dækslet A-fig. 22.
fig. 22A0J0021mfig. 23A0J0041m

I NØDSTILFÆLDE181
4

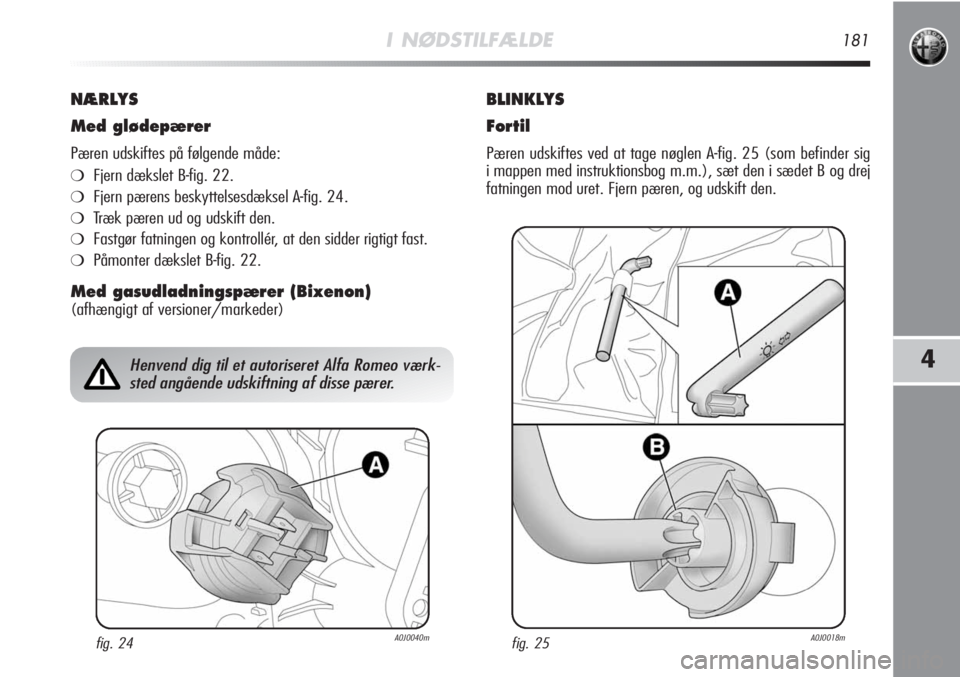

NÆRLYS
Med glødepærer
Pæren udskiftes på følgende måde:
❍Fjern dækslet B-fig. 22.
❍Fjern pærens beskyttelsesdæksel A-fig. 24.
❍Træk pæren ud og udskift den.
❍Fastgør fatningen og kontrollér, at den sidder rigtigt fast.
❍Påmonter dækslet B-fig. 22.
Med gasudladningspærer (Bixenon)
(afhængigt af versioner/markeder)
BLINKLYS
Fortil
Pæren udskiftes ved at tage nøglen A-fig. 25 (som befinder sig
i mappen med instruktionsbog m.m.), sæt den i sædet B og drej
fatningen mod uret. Fjern pæren, og udskift den.
fig. 24A0J0040m
Henvend dig til et autoriseret Alfa Romeo værk-
sted angående udskiftning af disse pærer.
fig. 25A0J0018m

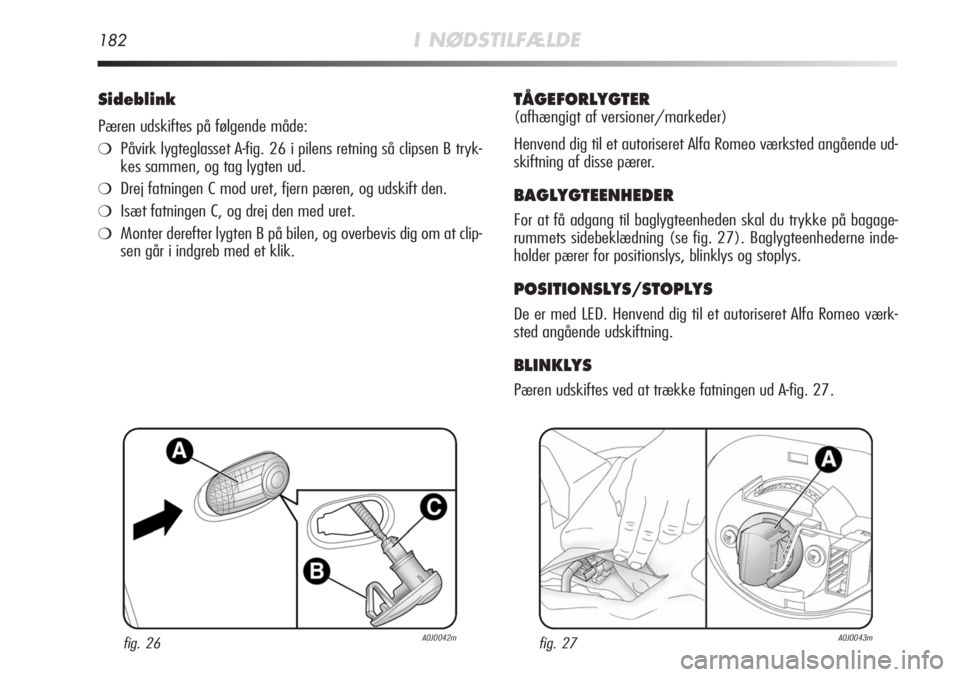

182I NØDSTILFÆLDE
Sideblink
Pæren udskiftes på følgende måde:
❍Påvirk lygteglasset A-fig. 26 i pilens retning så clipsen B tryk-
kes sammen, og tag lygten ud.
❍Drej fatningen C mod uret, fjern pæren, og udskift den.
❍Isæt fatningen C, og drej den med uret.
❍Monter derefter lygten B på bilen, og overbevis dig om at clip-
sengåriindgrebmedetklik.
TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Henvend dig til et autoriseret Alfa Romeo værksted angående ud-
skiftning af disse pærer.
BAGLYGTEENHEDER
For at få adgang til baglygteenheden skal du trykke på bagage-
rummets sidebeklædning (se fig. 27). Baglygteenhederne inde-
holder pærer for positionslys, blinklys og stoplys.
POSITIONSLYS/STOPLYS
De er med LED. Henvend dig til et autoriseret Alfa Romeo værk-
sted angående udskiftning.
BLINKLYS
Pæren udskiftes ved at trække fatningen ud A-fig. 27.
fig. 26A0J0042mfig. 27A0J0043m

I NØDSTILFÆLDE183
4
TÅGEBAGLYGTER/BAKLYGTER
Henvend dig til et autoriseret Alfa Romeo værksted angående ud-
skiftning af pærerne i tågebaglygterne A-fig. 28 eller baklygter B.
NUMMERPLADELYGTER
Pærerne udskiftes på følgende måde:
❍Fjern lygteglassene A-fig. 29.
❍Drej fatningen B-fig. 30 med uret, tag pæren C ud og udskift den.
TREDJE STOPLYGTE
De er placeret på bagagerummets bagklap og er med LED. Henvend
dig til et autoriseret Alfa Romeo værksted angående udskiftning.
fig. 28A0J0044mfig. 30A0J0045m
fig. 29A0J0046m

184I NØDSTILFÆLDE

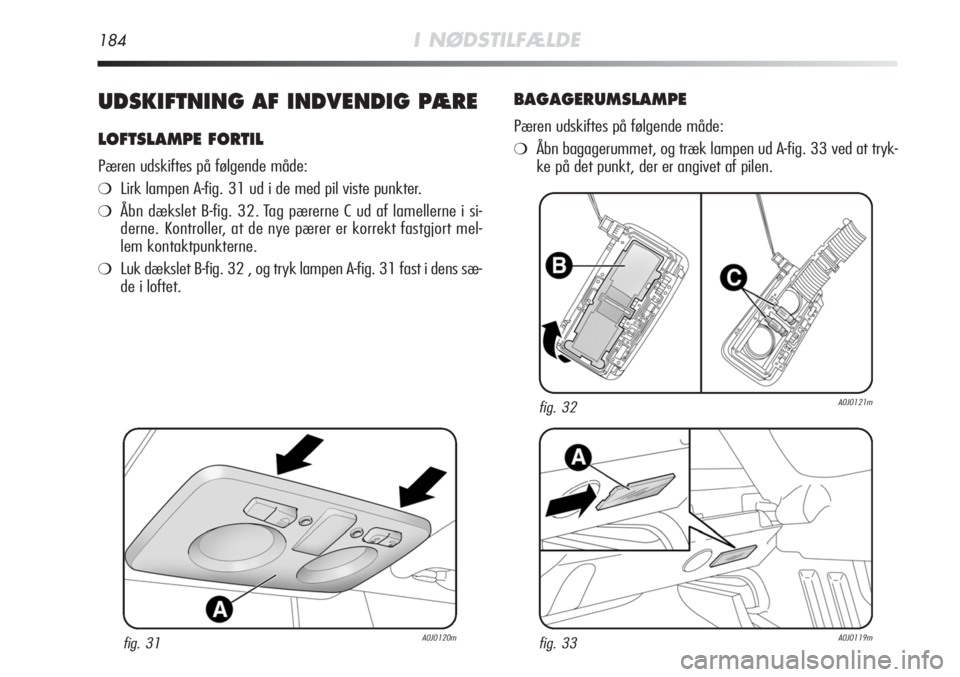

UDSKIFTNING AF INDVENDIG PÆRE
LOFTSLAMPE FORTIL
Pæren udskiftes på følgende måde:
❍Lirk lampen A-fig. 31 ud i de med pil viste punkter.
❍Åbn dækslet B-fig. 32. Tag pærerne C ud af lamellerne i si-
derne. Kontroller, at de nye pærer er korrekt fastgjort mel-
lem kontaktpunkterne.
❍Luk dækslet B-fig. 32 , og tryk lampen A-fig. 31 fast i dens sæ-
de i loftet.
BAGAGERUMSLAMPE
Pæren udskiftes på følgende måde:
❍Åbn bagagerummet, og træk lampen ud A-fig. 33 ved at tryk-
ke på det punkt, der er angivet af pilen.
fig. 31A0J0120m
fig. 32A0J0121m
fig. 33A0J0119m

I NØDSTILFÆLDE185
4

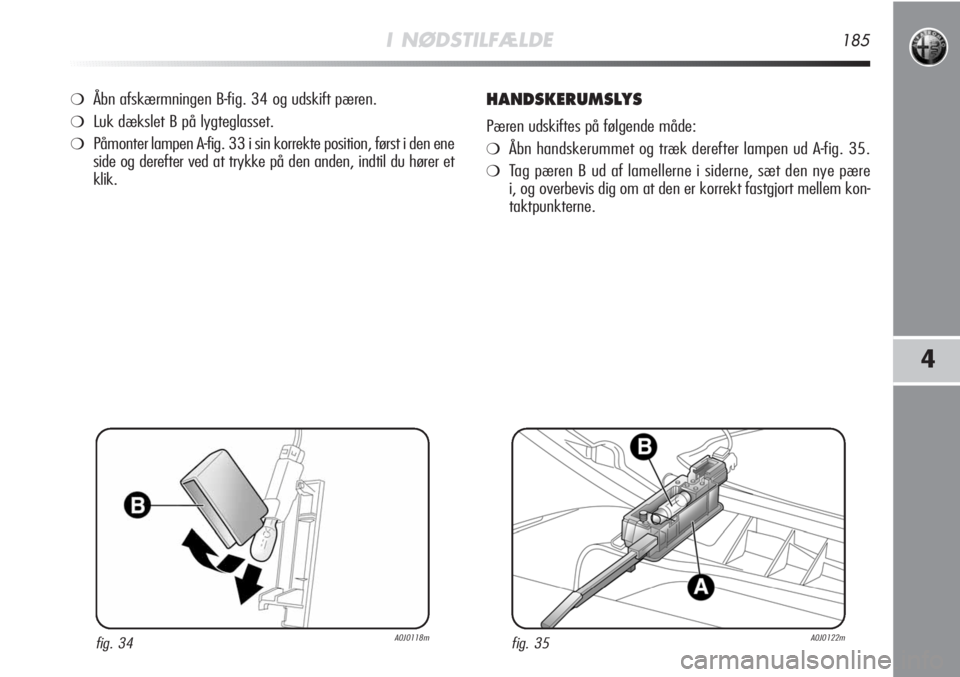

❍Åbn afskærmningen B-fig. 34 og udskift pæren.
❍Luk dækslet B på lygteglasset.
❍Påmonter lampen A-fig. 33 i sin korrekte position, først i den ene
side og derefter ved at trykke på den anden, indtil du hører et
klik.
HANDSKERUMSLYS
Pæren udskiftes på følgende måde:
❍Åbn handskerummet og træk derefter lampen ud A-fig. 35.
❍Tag pæren B ud af lamellerne i siderne, sæt den nye pære
i, og overbevis dig om at den er korrekt fastgjort mellem kon-
taktpunkterne.
fig. 34A0J0118mfig. 35A0J0122m

186I NØDSTILFÆLDE

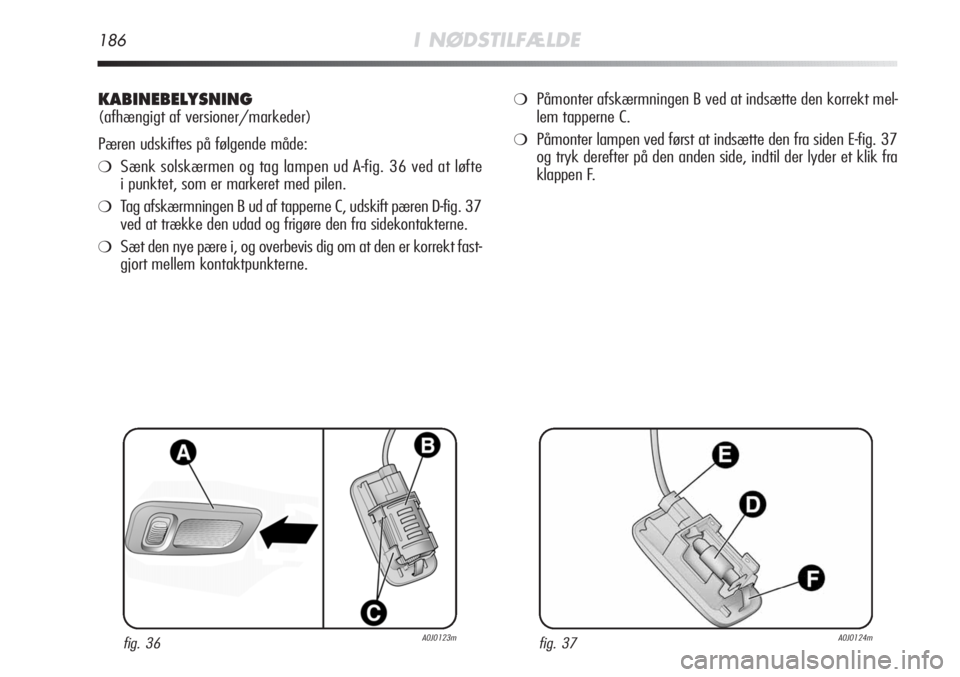

KABINEBELYSNING
(afhængigt af versioner/markeder)
Pæren udskiftes på følgende måde:
❍Sænk solskærmen og tag lampen ud A-fig. 36 ved at løfte
i punktet, som er markeret med pilen.
❍Tag afskærmningen B ud af tapperne C, udskift pæren D-fig. 37
ved at trække den udad og frigøre den fra sidekontakterne.
❍Sæt den nye pære i, og overbevis dig om at den er korrekt fast-
gjort mellem kontaktpunkterne.
❍Påmonter afskærmningen B ved at indsætte den korrekt mel-
lem tapperne C.
❍Påmonter lampen ved først at indsætte den fra siden E-fig. 37
og tryk derefter på den anden side, indtil der lyder et klik fra
klappen F.
fig. 36A0J0123mfig. 37A0J0124m

I NØDSTILFÆLDE187
4

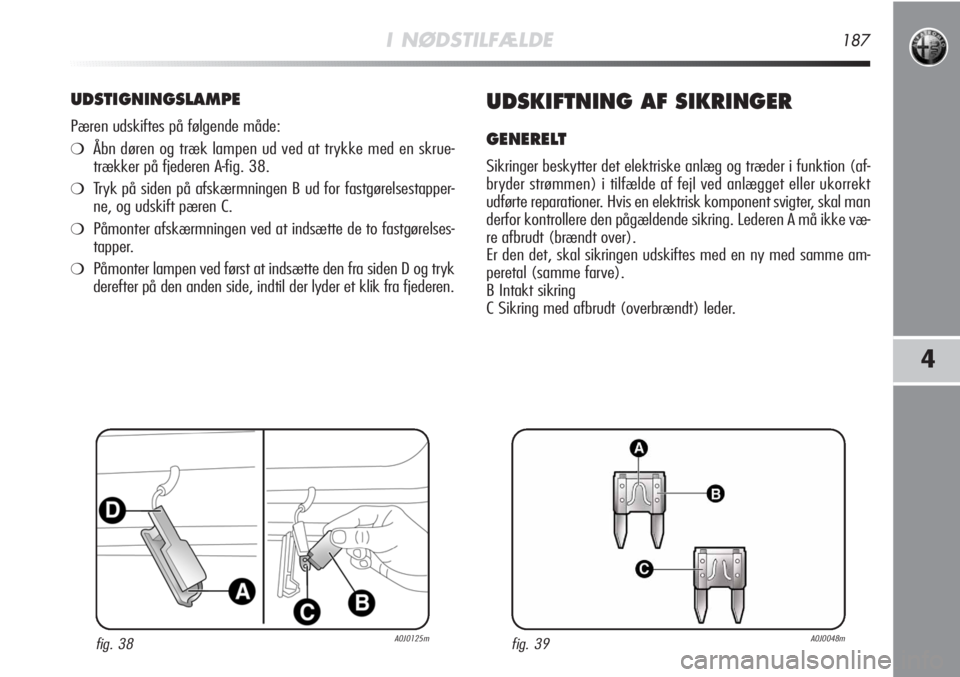

UDSTIGNINGSLAMPE
Pæren udskiftes på følgende måde:
❍Åbn døren og træk lampen ud ved at trykke med en skrue-
trækker på fjederen A-fig. 38.
❍Tryk på siden på afskærmningen B ud for fastgørelsestapper-
ne, og udskift pæren C.
❍Påmonter afskærmningen ved at indsætte de to fastgørelses-
tapper.
❍Påmonter lampen ved først at indsætte den fra siden D og tryk
derefter på den anden side, indtil der lyder et klik fra fjederen.
UDSKIFTNING AF SIKRINGER
GENERELT
Sikringer beskytter det elektriske anlæg og træder i funktion (af-
bryder strømmen) i tilfælde af fejl ved anlægget eller ukorrekt
udførte reparationer. Hvis en elektrisk komponent svigter, skal man
derfor kontrollere den pågældende sikring. Lederen A må ikke væ-
re afbrudt (brændt over).
Er den det, skal sikringen udskiftes med en ny med samme am-
peretal (samme farve).
B Intakt sikring
C Sikring med afbrudt (overbrændt) leder.
fig. 39A0J0048mfig. 38A0J0125m

188I NØDSTILFÆLDE

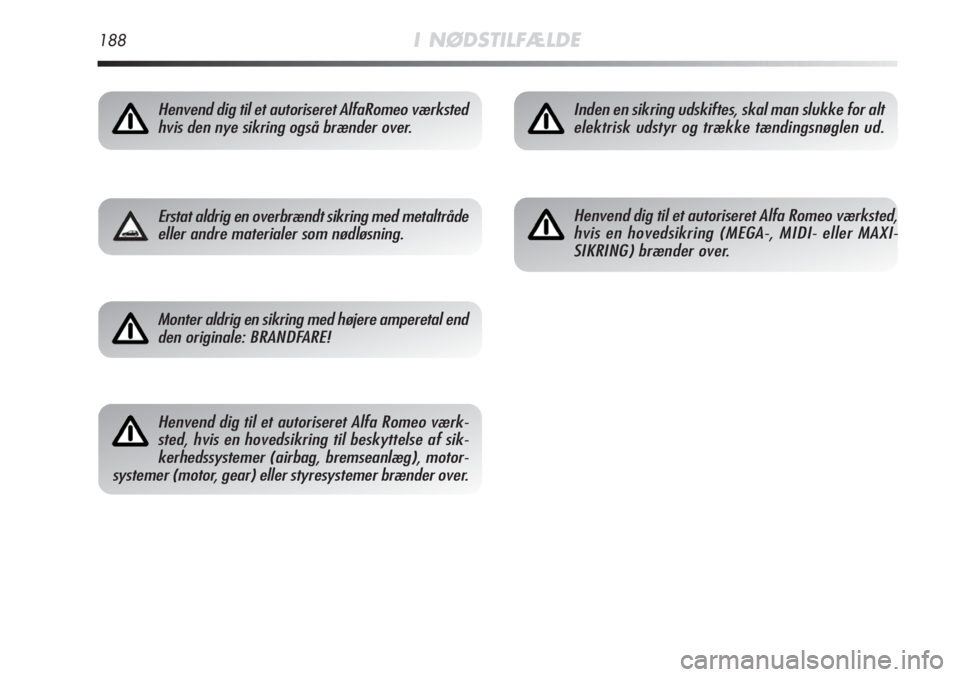

Henvend dig til et autoriseret AlfaRomeo værksted
hvis den nye sikring også brænder over.
Erstat aldrig en overbrændt sikring med metaltråde
eller andre materialer som nødløsning.
Monter aldrig en sikring med højere amperetal end
den originale: BRANDFARE!
Henvend dig til et autoriseret Alfa Romeo værk-
sted, hvis en hovedsikring til beskyttelse af sik-
kerhedssystemer (airbag, bremseanlæg), motor-
systemer (motor, gear) eller styresystemer brænder over.
Inden en sikring udskiftes, skal man slukke for alt
elektrisk udstyr og trække tændingsnøglen ud.
Henvend dig til et autoriseret Alfa Romeo værksted,
hvis en hovedsikring (MEGA-, MIDI- eller MAXI-
SIKRING) brænder over.

I NØDSTILFÆLDE189
4
fig. 41A0J0204m
Hvis motorrummet skal vaskes, skal man være op-
mærksom på ikke at rette vandstrålen direkte på
sikringernes centralboks.ADGANG TIL SIKRINGER
Sikringerne er grupperet i tre centralbokse, der er placeret i mo-
torrummet, på instrumentpanelet og indvendigt i bagagerummet.
Centralboks i motorrum
Den er placeret ved siden af batteriet. For at få adgang til sikrin-
gerne løsnes skruerne A-fig. 40, og dækslet B fjernes.
Nummereringen, der identificerer den elektriske del svarende til
hver sikring, findes på bagsiden af dækslet.
Efter udskiftning af en sikring kontrolleres det, at dækslet B til
sikringernes centralboks er helt lukket.
fig. 40A0J0126m
