Page 231 of 280
227CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

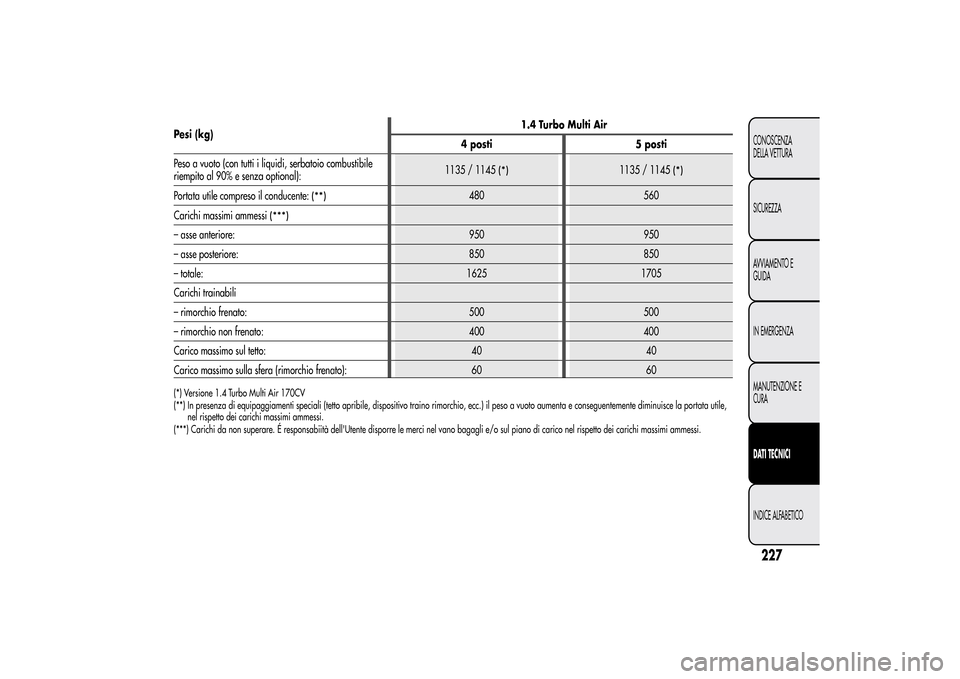

Pesi (kg)1.4 Turbo Multi Air
4 posti 5 posti
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito al 90% e senza optional):1135 / 1145
(*)
1135 / 1145
(*)
Portata utile compreso il conducente:
(**)
480 560
Carichi massimi ammessi
(***)
– asse anteriore: 950 950
– asse posteriore: 850 850
– totale: 1625 1705
Carichi trainabili
– rimorchio frenato: 500 500
– rimorchio non frenato: 400 400
Carico massimo sul tetto: 40 40
Carico massimo sulla sfera (rimorchio frenato): 60 60(*) Versione 1.4 Turbo Multi Air 170CV
(**) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
Page 232 of 280

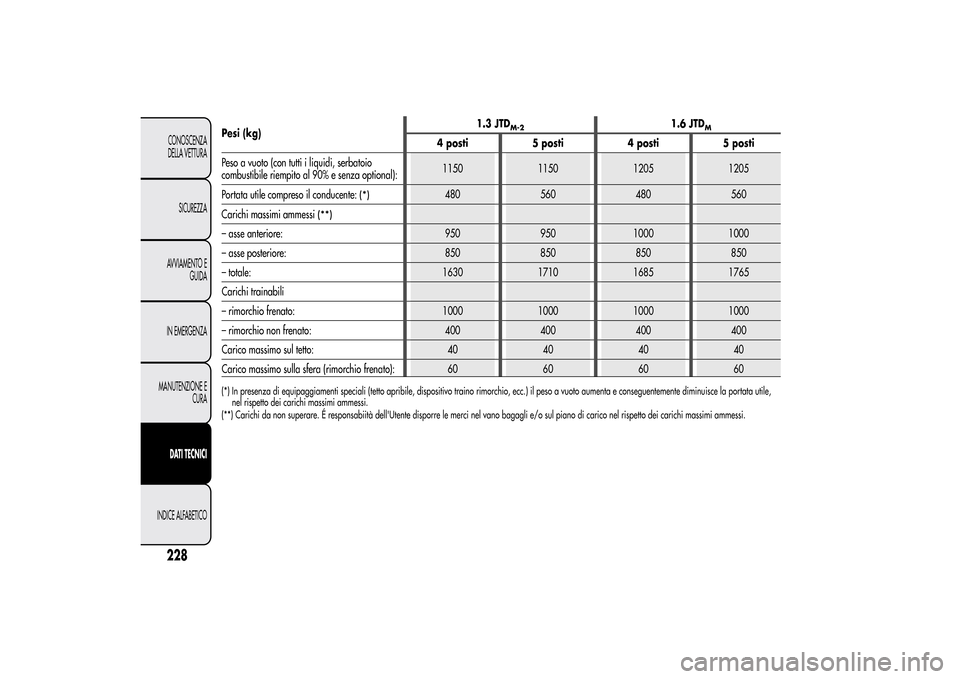

Pesi (kg)1.3 JTD
M-2
1.6 JTD
M
4 posti 5 posti 4 posti 5 posti
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional):1150 1150 1205 1205
Portata utile compreso il conducente:
(*)
480 560 480 560
Carichi massimi ammessi
(**)
– asse anteriore: 950 950 1000 1000
– asse posteriore: 850 850 850 850
– totale: 1630 1710 1685 1765
Carichi trainabili
– rimorchio frenato: 1000 1000 1000 1000
– rimorchio non frenato: 400 400 400 400
Carico massimo sul tetto: 40 40 40 40
Carico massimo sulla sfera (rimorchio frenato): 60 60 60 60(*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(**) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
228CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO
Page 233 of 280

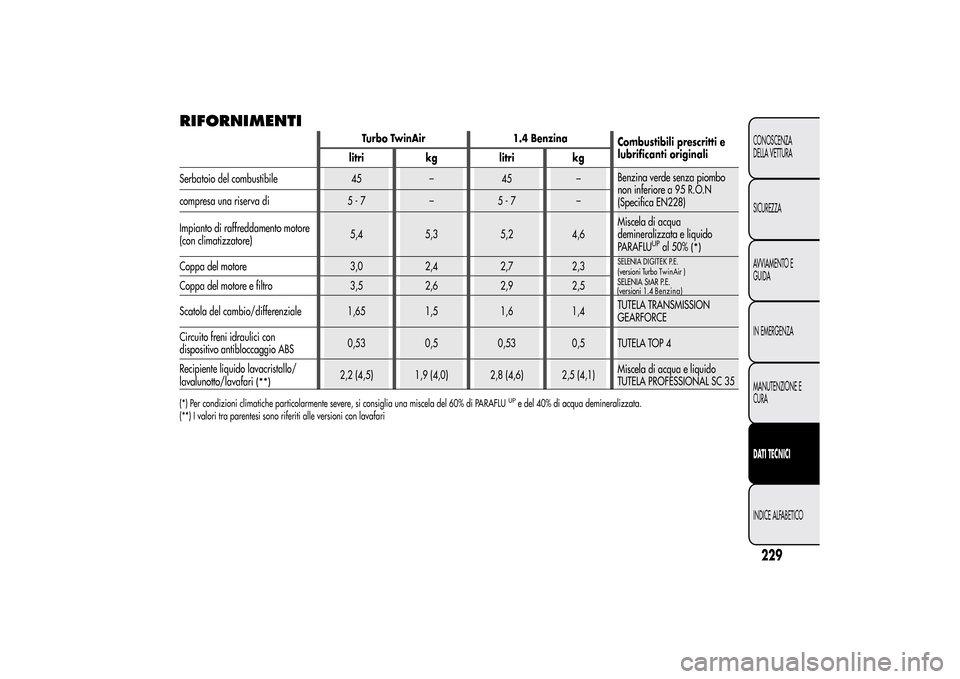

RIFORNIMENTI
Turbo TwinAir 1.4 Benzina
Combustibili prescritti e
lubrificanti originali
litri kg litri kg
Serbatoio del combustibile 45 – 45 –Benzina verde senza piombo
non inferiore a 95 R.O.N
(Specifica EN228) compresa una riserva di 5 - 7 – 5 - 7 –
Impianto di raffreddamento motore
(con climatizzatore)5,4 5,3 5,2 4,6Miscela di acqua
demineralizzata e liquido
PARAFLU
UPal 50%
(*)
Coppa del motore 3,0 2,4 2,7 2,3
SELENIA StAR P.E.
Coppa del motore e filtro 3,5 2,6 2,9 2,5
Scatola del cambio/differenziale 1,65 1,5 1,6 1,4TUTELA TRANSMISSION
GEARFORCE
Circuito freni idraulici con
dispositivo antibloccaggio ABS0,53 0,5 0,53 0,5 TUTELA TOP 4
Recipiente liquido lavacristallo/
lavalunotto/lavafari
(**)
2,2 (4,5) 1,9 (4,0) 2,8 (4,6) 2,5 (4,1)Miscela di acqua e liquido
TUTELA PROFESSIONAL SC 35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU
UPe del 40% di acqua demineralizzata.
(**) I valori tra parentesi sono riferiti alle versioni con lavafari
229CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO
SELENIA P.E.DIGITEK
(versioni TurboTwinAir )(versioni 1.4Benzina)

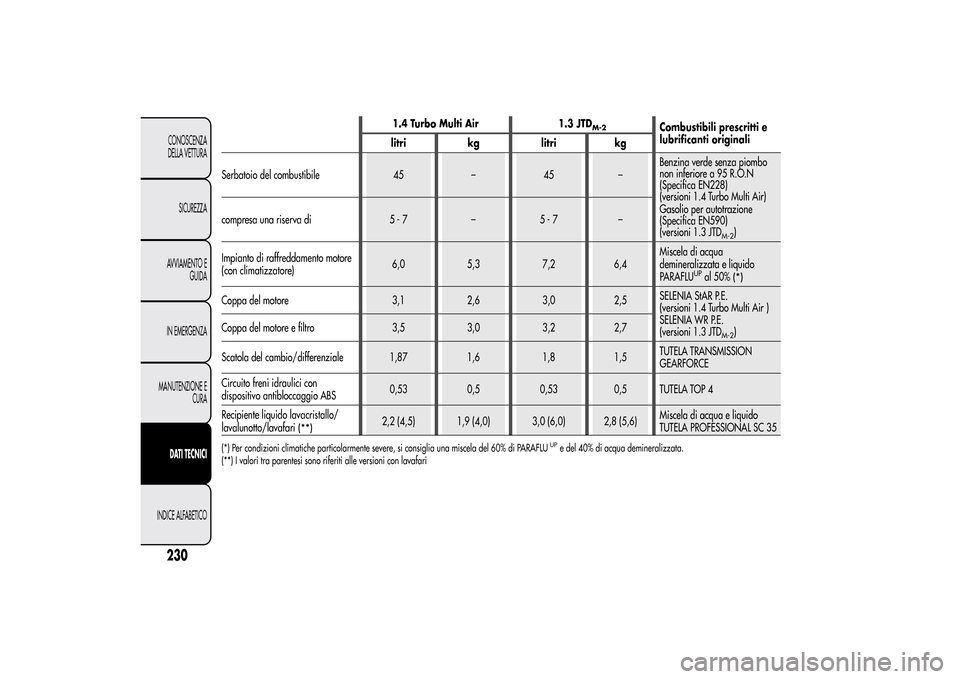

Page 234 of 280
1.4 Turbo Multi Air 1.3 JTD
M-2
Combustibili prescritti e
lubrificanti originali
litri kg litri kg
Serbatoio del combustibile 45 – 45 –Benzina verde senza piombo
non inferiore a 95 R.O.N
(Specifica EN228)
(versioni 1.4 Turbo Multi Air)
Gasolio per autotrazione
(Specifica EN590)
(versioni 1.3 JTD
M-2
) compresa una riserva di 5 - 7 – 5 - 7 –
Impianto di raffreddamento motore
(con climatizzatore)6,0 5,3 7,2 6,4Miscela di acqua
demineralizzata e liquido
PARAFLU
UPal 50%
(*)
Coppa del motore 3,1 2,6 3,0 2,5SELENIA StAR P.E.
(versioni 1.4 Turbo Multi Air )
SELENIA WR P.E.
(versioni 1.3 JTD
M-2
) Coppa del motore e filtro 3,5 3,0 3,2 2,7
Scatola del cambio/differenziale 1,87 1,6 1,8 1,5TUTELA TRANSMISSION
GEARFORCE
Circuito freni idraulici con
dispositivo antibloccaggio ABS0,53 0,5 0,53 0,5 TUTELA TOP 4
Recipiente liquido lavacristallo/
lavalunotto/lavafari
(**)
2,2 (4,5) 1,9 (4,0) 3,0 (6,0) 2,8 (5,6)Miscela di acqua e liquido
TUTELA PROFESSIONAL SC 35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU
UPe del 40% di acqua demineralizzata.
(**) I valori tra parentesi sono riferiti alle versioni con lavafari
230CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO
Page 235 of 280

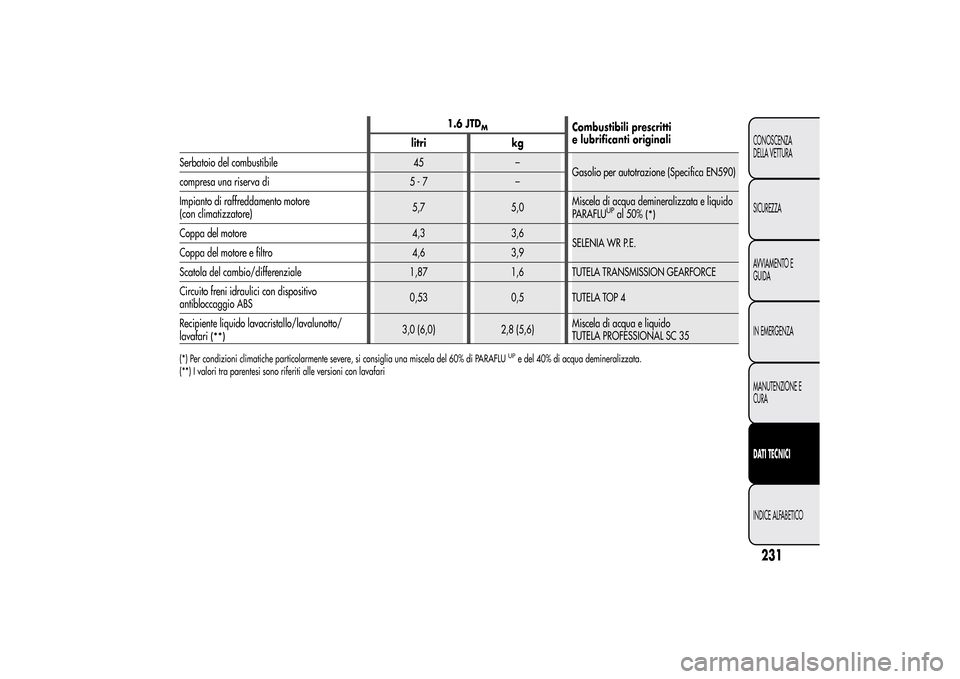

1.6 JTD
M
Combustibili prescritti
e lubrificanti originali
litri kg
Serbatoio del combustibile 45 –
Gasolio per autotrazione (Specifica EN590)
compresa una riserva di 5 - 7 –
Impianto di raffreddamento motore
(con climatizzatore)5,7 5,0Miscela di acqua demineralizzata e liquido
PARAFLU
UPal 50%
(*)
Coppa del motore 4,3 3,6
SELENIA WR P.E.
Coppa del motore e filtro 4,6 3,9
Scatola del cambio/differenziale 1,87 1,6 TUTELA TRANSMISSION GEARFORCE
Circuito freni idraulici con dispositivo
antibloccaggio ABS0,53 0,5 TUTELA TOP 4
Recipiente liquido lavacristallo/lavalunotto/
lavafari
(**)
3,0 (6,0) 2,8 (5,6)Miscela di acqua e liquido
TUTELA PROFESSIONAL SC 35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU
UPe del 40% di acqua demineralizzata.
(**) I valori tra parentesi sono riferiti alle versioni con lavafari
231CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO
Page 236 of 280

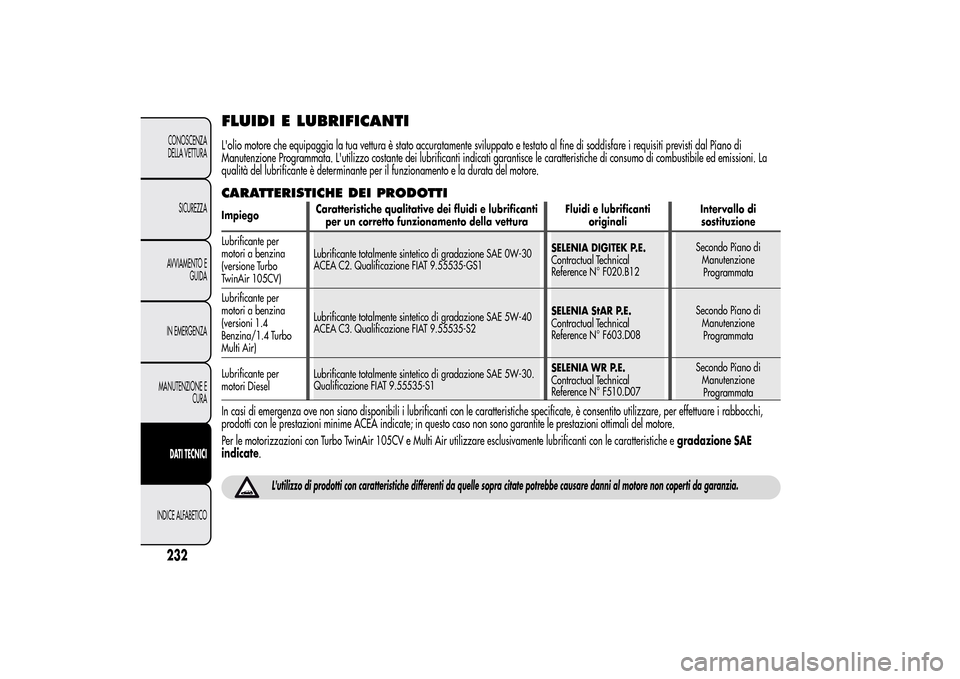

FLUIDI E LUBRIFICANTIL'olio motore che equipaggia la tua vettura è stato accuratamente sviluppato e testato al fine di soddisfare i requisiti previsti dal Piano di
Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le caratteristiche di consumo di combustibile ed emissioni.La
qualità del lubrificante è determinante per il funzionamento e la durata del motore.
232CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO
CARATTERISTICHE DEI PRODOTTIImpiegoCaratteristiche qualitative dei fluidi e lubrificanti
per un corretto funzionamento della vetturaFluidi e lubrificanti
originaliIntervallo di
sostituzione
Lubrificante per
motori a benzina
(versione Turbo
TwinAir 105CV)Lubrificante totalmente sintetico di gradazione SAE 0W-30
ACEA C2. Qualificazione FIAT 9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Secondo Piano di
Manutenzione
Programmata
Lubrificante per
motori a benzina
(versioni 1.4
Benzina/1.4 Turbo
Multi Air)Lubrificante totalmente sintetico di gradazione SAE 5W-40
ACEA C3. Qualificazione FIAT 9.55535-S2SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08Secondo Piano di
Manutenzione
Programmata
Lubrificante per
motori DieselLubrificante totalmente sintetico di gradazione SAE 5W-30.
Qualificazione FIAT 9.55535-S1SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07Secondo Piano di
Manutenzione
ProgrammataIn casi di emergenza ove non siano disponibili i lubrificanti con le caratteristiche specificate, è consentito utilizzare, per effettuare i rabbocchi,
prodotti con le prestazioni minime ACEA indicate; in questo caso non sono garantite le prestazioni ottimali del motore.
Per le motorizzazioni con Turbo TwinAir 105CV e Multi Air utilizzare esclusivamente lubrificanti con le caratteristiche egradazione SAE
indicate.
L'utilizzo di prodotti con caratteristiche differenti da quelle sopra citate potrebbe causare danni al motore non coperti da garanzia.
Page 237 of 280

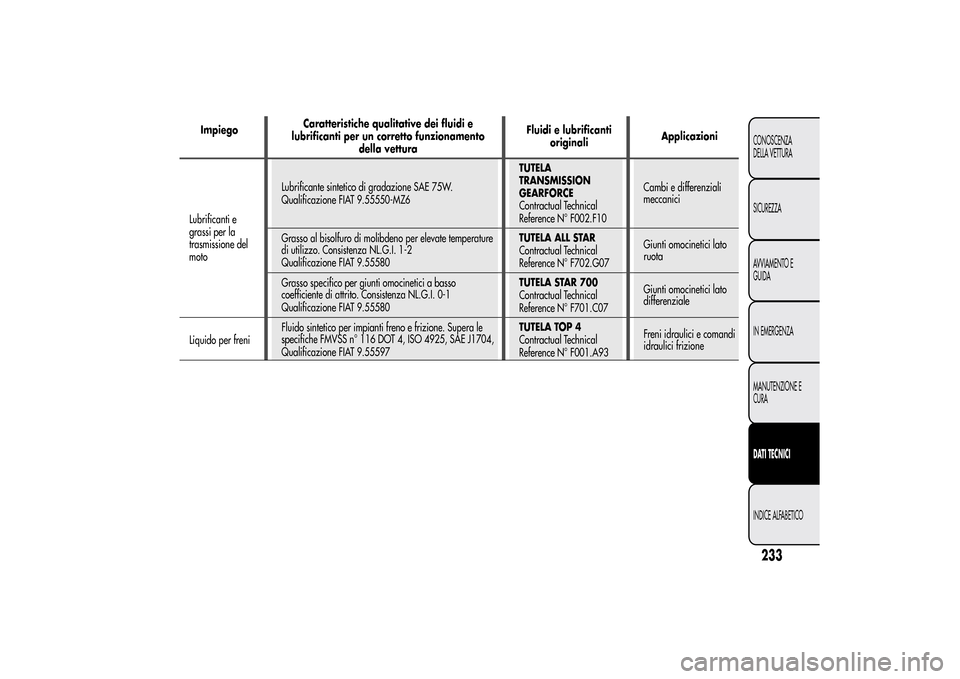

ImpiegoCaratteristiche qualitative dei fluidi e
lubrificanti per un corretto funzionamento
della vetturaFluidi e lubrificanti
originaliApplicazioni
Lubrificanti e
grassi per la
trasmissione del
motoLubrificante sintetico di gradazione SAE 75W.
Qualificazione FIAT 9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Cambi e differenziali
meccanici
Grasso al bisolfuro di molibdeno per elevate temperature
di utilizzo. Consistenza NL.G.I. 1-2
Qualificazione FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Giunti omocinetici lato
ruota
Grasso specifico per giunti omocinetici a basso
coefficiente di attrito. Consistenza NL.G.I. 0-1
Qualificazione FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Giunti omocinetici lato
differenziale
Liquido per freniFluido sintetico per impianti freno e frizione. Supera le
specifiche FMVSS n° 116 DOT 4, ISO 4925, SAE J1704,
Qualificazione FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Freni idraulici e comandi
idraulici frizione
233CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO
Page 238 of 280

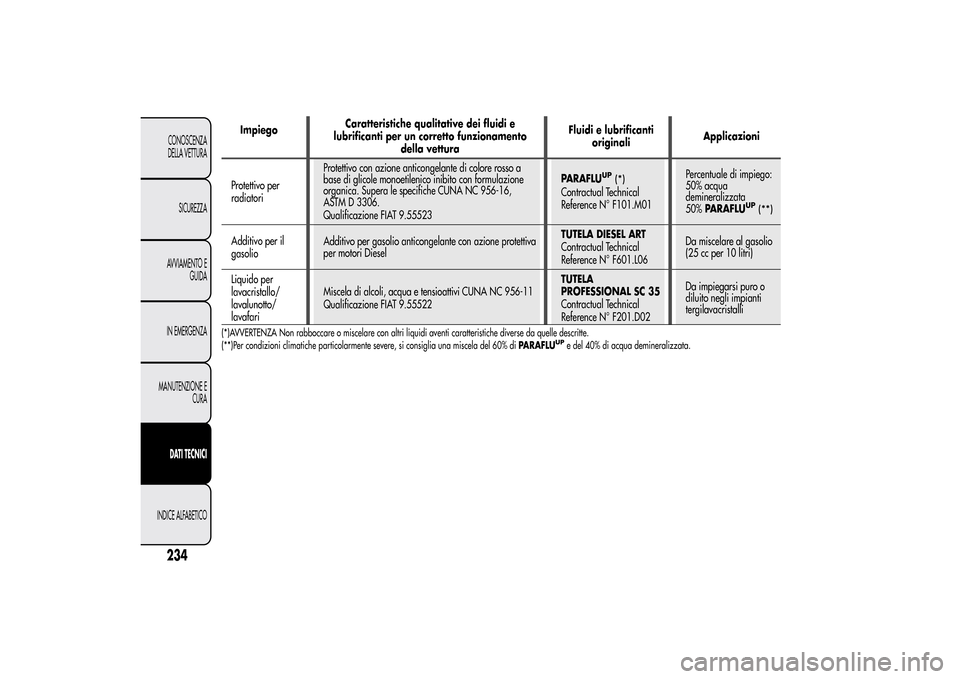

ImpiegoCaratteristiche qualitative dei fluidi e
lubrificanti per un corretto funzionamento
della vetturaFluidi e lubrificanti
originaliApplicazioni
Protettivo per
radiatoriProtettivo con azione anticongelante di colore rosso a
base di glicole monoetilenico inibito con formulazione
organica. Supera le specifiche CUNA NC 956-16,
ASTM D 3306.
Qualificazione FIAT 9.55523PARAFLU
UP
(*)
Contractual Technical
Reference N° F101.M01Percentuale di impiego:
50% acqua
demineralizzata
50%PARAFLU
UP
(**)
Additivo per il
gasolioAdditivo per gasolio anticongelante con azione protettiva
per motori DieselTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Da miscelare al gasolio
(25 cc per 10 litri)
Liquido per
lavacristallo/
lavalunotto/
lavafariMiscela di alcoli, acqua e tensioattivi CUNA NC 956-11
Qualificazione FIAT 9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Da impiegarsi puro o
diluito negli impianti
tergilavacristalli(*)AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle descritte.
(**)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% diPARAFLU
UPe del 40% di acqua demineralizzata.
234CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO
Page 239 of 280

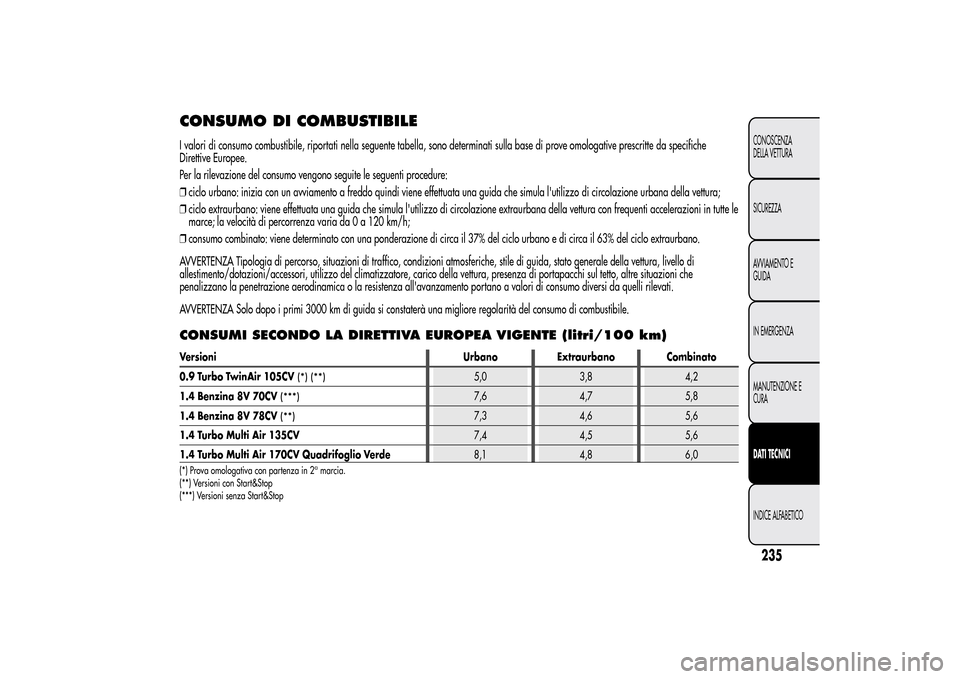

CONSUMO DI COMBUSTIBILEI valori di consumo combustibile, riportati nella seguente tabella, sono determinati sulla base di prove omologative prescritte da specifiche
Direttive Europee.
Per la rilevazione del consumo vengono seguite le seguenti procedure:
❒ciclo urbano: inizia con un avviamento a freddo quindi viene effettuata una guida che simula l'utilizzo di circolazione urbana della vettura;
❒ciclo extraurbano: viene effettuata una guida che simula l'utilizzo di circolazione extraurbana della vettura con frequenti accelerazioni in tuttele
marce; la velocità di percorrenza varia da 0 a 120 km/h;
❒consumo combinato: viene determinato con una ponderazione di circa il 37% del ciclo urbano e di circa il 63% del ciclo extraurbano.
AVVERTENZA Tipologia di percorso, situazioni di traffico, condizioni atmosferiche, stile di guida, stato generale della vettura, livello di
allestimento/dotazioni/accessori, utilizzo del climatizzatore, carico della vettura, presenza di portapacchi sul tetto, altre situazioni che
penalizzano la penetrazione aerodinamica o la resistenza all'avanzamento portano a valori di consumo diversi da quelli rilevati.
AVVERTENZA Solo dopo i primi 3000 km di guida si constaterà una migliore regolarità del consumo di combustibile.CONSUMI SECONDO LA DIRETTIVA EUROPEA VIGENTE (litri/100 km)Versioni Urbano Extraurbano Combinato
0.9 Turbo TwinAir 105CV
(*) (**)
5,0 3,8 4,2
1.4 Benzina 8V 70CV
(***)
7,6 4,7 5,8
1.4 Benzina 8V 78CV
(**)
7,3 4,6 5,6
1.4 Turbo Multi Air 135CV7,4 4,5 5,6
1.4 Turbo Multi Air 170CV Quadrifoglio Verde8,1 4,8 6,0
(*) Prova omologativa con partenza in 2
amarcia.
(**) Versioni con Start&Stop
(***) Versioni senza Start&Stop
235CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

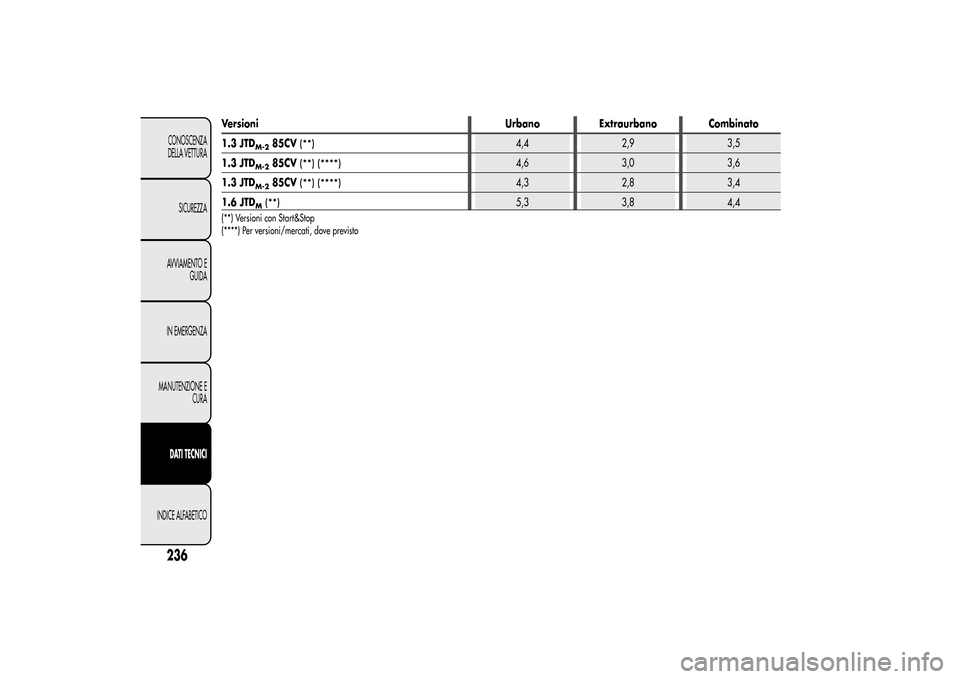

Page 240 of 280
Versioni Urbano Extraurbano Combinato
1.3 JTD
M-2
85CV
(**)
4,4 2,9 3,5
1.3 JTD
M-2
85CV
(**) (****)
4,6 3,0 3,6
1.3 JTD
M-2
85CV
(**) (****)
4,3 2,8 3,4
1.6 JTD
M(**)
5,3 3,8 4,4
(**) Versioni con Start&Stop
(****) Per versioni/mercati, dove previsto
236CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO
