Page 221 of 280

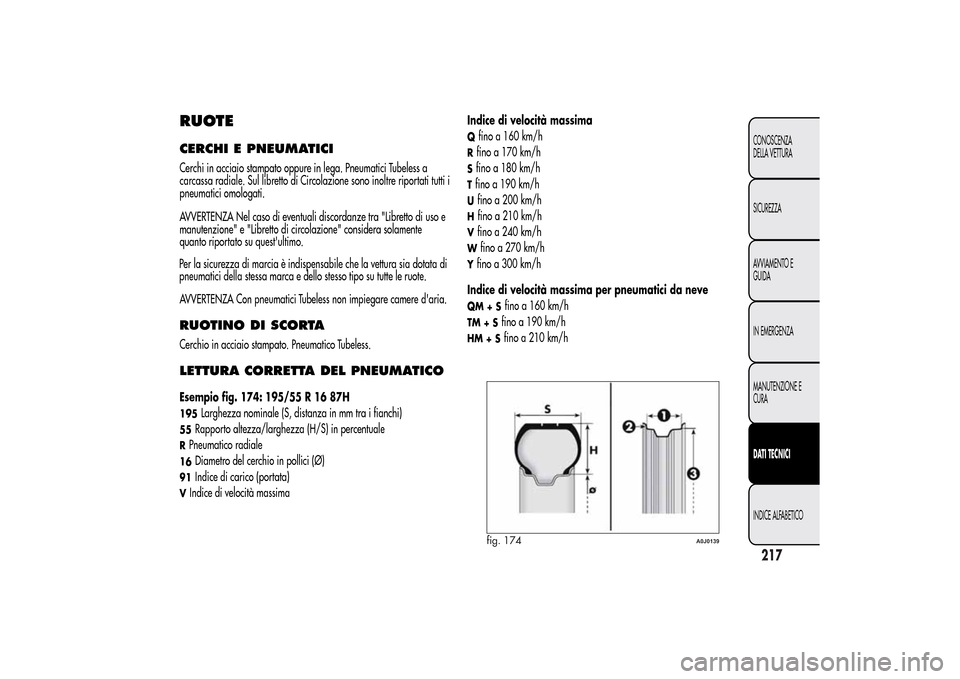

RUOTECERCHI E PNEUMATICICerchi in acciaio stampato oppure in lega. Pneumatici Tubeless a
carcassa radiale. Sul libretto di Circolazione sono inoltre riportati tutti i
pneumatici omologati.
AVVERTENZA Nel caso di eventuali discordanze tra "Libretto di uso e
manutenzione" e "Libretto di circolazione" considera solamente
quanto riportato su quest'ultimo.
AVVERTENZA Con pneumatici Tubeless non impiegare camere d'aria.RUOTINO DI SCORTACerchio in acciaio stampato. Pneumatico Tubeless.LETTURA CORRETTA DEL PNEUMATICOEsempio fig. 174: 195/55 R 16 87H195
Larghezza nominale (S, distanza in mm tra i fianchi)
55
Rapporto altezza/larghezza (H/S) in percentuale
RPneumatico radiale16
Diametro del cerchio in pollici (Ø)
91
Indice di carico (portata)
VIndice di velocità massimaIndice di velocità massima
Qfino a 160 km/hRfino a 170 km/hSfino a 180 km/hTfino a 190 km/hUfino a 200 km/hHfino a 210 km/hVfino a 240 km/hW
fino a 270 km/h
Yfino a 300 km/h
Indice di velocità massima per pneumatici da neveQM+S
fino a 160 km/h
TM+S
fino a 190 km/h
HM+S
fino a 210 km/h
fig. 174
A0J0139
217CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO
Per la sicurezza di marcia è indispensabile che la vettura sia dotata di
pneumatici della stessa marca e dello stesso tipo su tutte le ruote.
Page 222 of 280

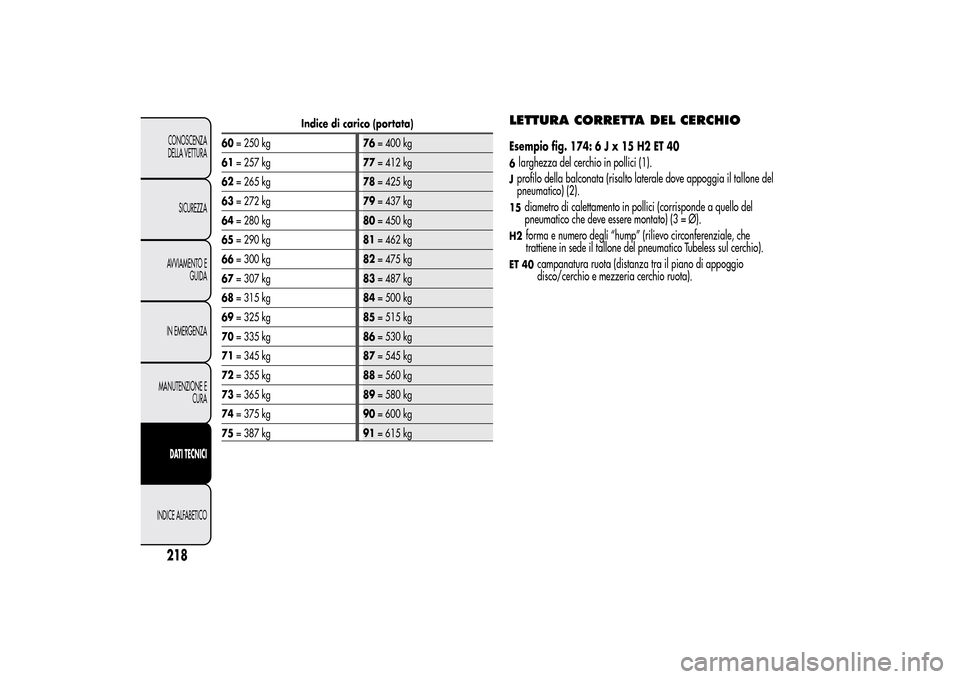

Indice di carico (portata)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
LETTURA CORRETTA DEL CERCHIOEsempio fig. 174:6Jx15H2ET406larghezza del cerchio in pollici (1).Jprofilo della balconata (risalto laterale dove appoggia il tallone del
pneumatico) (2).15
diametro di calettamento in pollici (corrisponde a quello del
pneumatico che deve essere montato) (3 = Ø).
H2
forma e numero degli “hump” (rilievo circonferenziale, che
trattiene in sede il tallone del pneumatico Tubeless sul cerchio).
ET 40
campanatura ruota (distanza tra il piano di appoggio
disco/cerchio e mezzeria cerchio ruota).
218CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO
Page 223 of 280

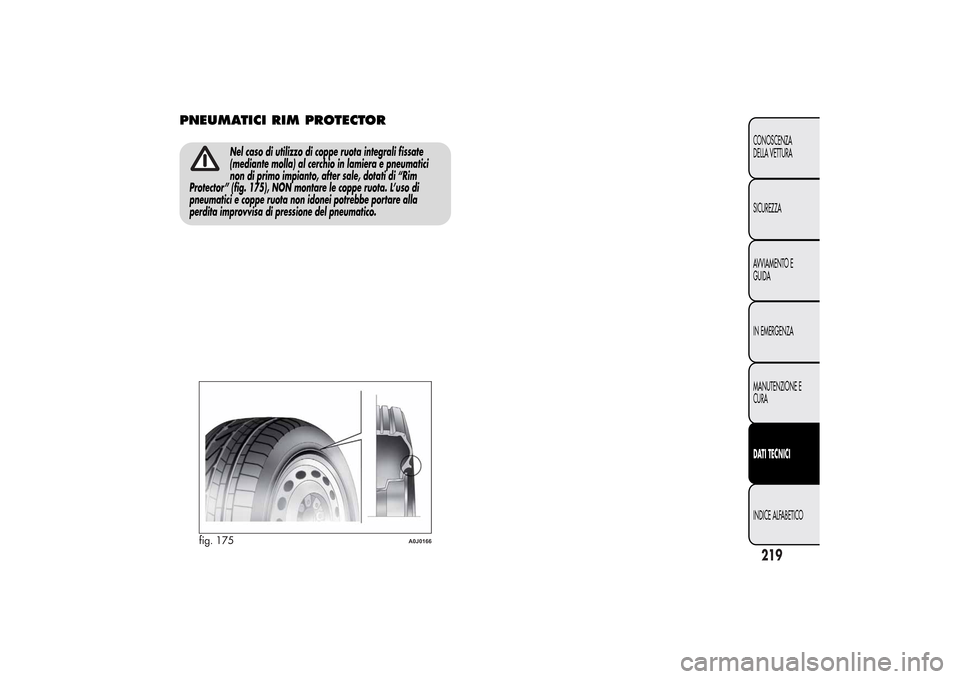

PNEUMATICI RIM PROTECTOR
Nel caso di utilizzo di coppe ruota integrali fissate
(mediante molla) al cerchio in lamiera e pneumatici
non di primo impianto, after sale, dotati di “Rim
Protector” (fig. 175), NON montare le coppe ruota. L’uso di
pneumatici e coppe ruota non idonei potrebbe portare alla
perdita improvvisa di pressione del pneumatico.
fig. 175
A0J0166
219CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO
Page 224 of 280

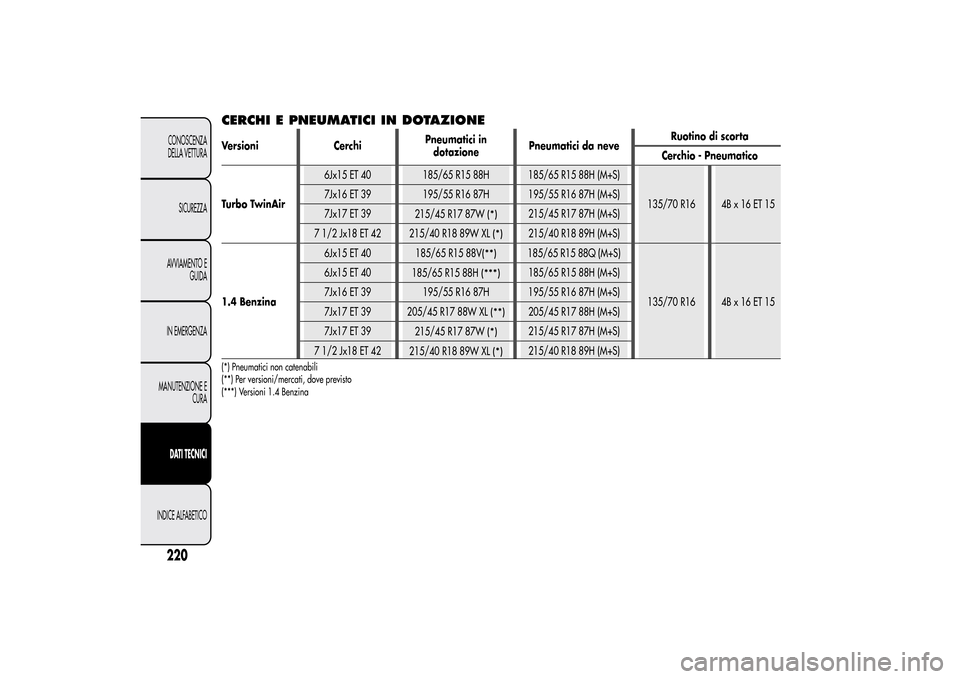

CERCHI E PNEUMATICI IN DOTAZIONEVersioni CerchiPneumatici in
dotazionePneumatici da neveRuotino di scorta
Cerchio - Pneumatico
Turbo TwinAir6Jx15 ET 40 185/65 R15 88H 185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.4 Benzina6Jx15 ET 40
185/65 R15 88V
(**)
185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
185/65 R15 88H
(***)
185/65 R15 88H (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
(*) Pneumatici non catenabili
(**) Per versioni/mercati, dove previsto
(***) Versioni 1.4 Benzina
220CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO
Page 225 of 280

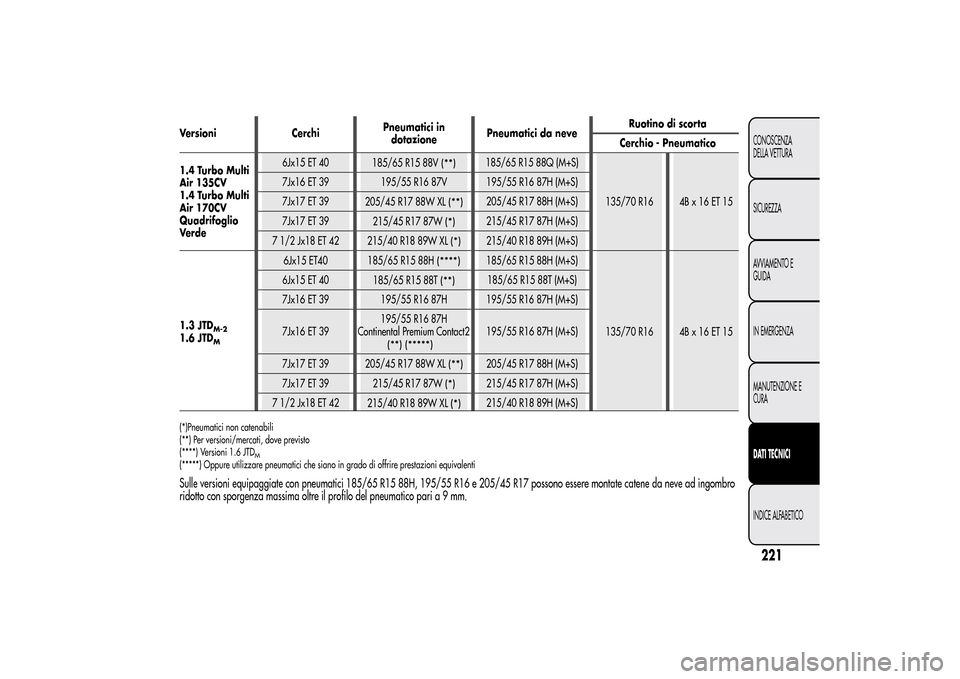

Versioni CerchiPneumatici in
dotazionePneumatici da neveRuotino di scorta
Cerchio - Pneumatico
1.4 Turbo Multi
Air 135CV
1.4 Turbo Multi
Air 170CV
Quadrifoglio
Ve r d e6Jx15 ET 40
185/65 R15 88V
(**)
185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.3 JTD
M-2
1.6 JTD
M
6Jx15 ET40
185/65 R15 88H
(****)
185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
185/65 R15 88T
(**)
185/65 R15 88T (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx16 ET 39195/55 R16 87H
Continental Premium Contact2
(**) (*****)
195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
(**) Per versioni/mercati, dove previsto (*)Pneumatici non catenabili
(****) Versioni 1.6 JTD
M
(*****) Oppure utilizzare pneumatici che siano in grado di offrire prestazioni equivalentiSulle versioni equipaggiate con pneumatici 185/65 R15 88H, 195/55 R16 e 205/45 R17 possono essere montate catene da neve ad ingombro
ridotto con sporgenza massima oltre il profilo del pneumatico paria9mm.
221CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO
Page 226 of 280

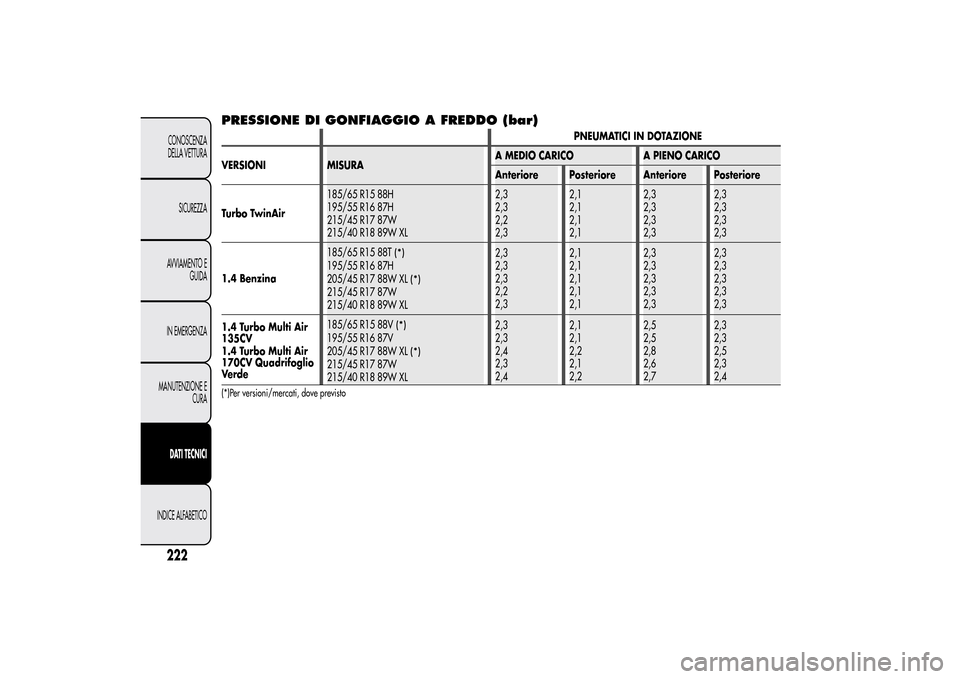

PRESSIONE DI GONFIAGGIO A FREDDO (bar)
PNEUMATICI IN DOTAZIONE
VERSIONI MISURAA MEDIO CARICO A PIENO CARICO
Anteriore Posteriore Anteriore Posteriore
Turbo TwinAir185/65 R15 88H
195/55 R16 87H
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,2
2,32,1
2,1
2,1
2,12,3
2,3
2,3
2,32,3
2,3
2,3
2,3
1.4 Benzina185/65 R15 88T
(*)
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,3
2,2
2,32,1
2,1
2,1
2,1
2,12,3
2,3
2,3
2,3
2,32,3
2,3
2,3
2,3
2,3
1.4 Turbo Multi Air
135CV
1.4 Turbo Multi Air
170CV Quadrifoglio
Ve r d e185/65 R15 88V
(*)
195/55 R16 87V
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,4
2,3
2,42,1
2,1
2,2
2,1
2,22,5
2,5
2,8
2,6
2,72,3
2,3
2,5
2,3
2,4
(*)Per versioni/mercati, dove previsto
222CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO
Page 227 of 280

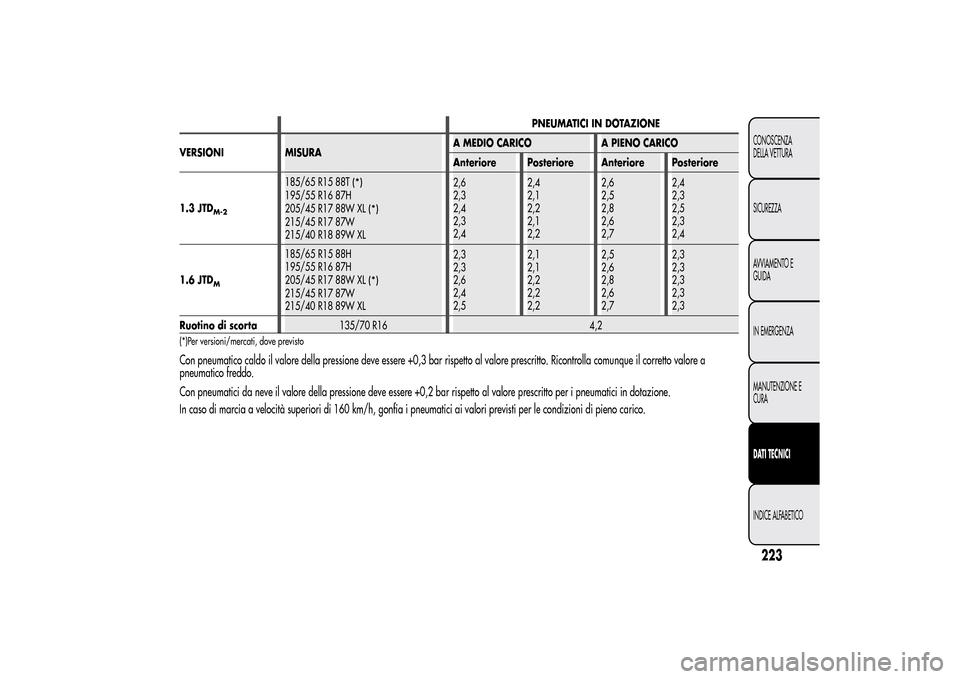

PNEUMATICI IN DOTAZIONE
VERSIONI MISURAA MEDIO CARICO A PIENO CARICO
Anteriore Posteriore Anteriore Posteriore
1.3 JTD
M-2
185/65 R15 88T
(*)
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,6
2,3
2,4
2,3
2,42,4
2,1
2,2
2,1
2,22,6
2,5
2,8
2,6
2,72,4
2,3
2,5
2,3
2,4
1.6 JTD
M
185/65 R15 88H
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,6
2,4
2,52,1
2,1
2,2
2,2
2,22,5
2,6
2,8
2,6
2,72,3
2,3
2,3
2,3
2,3
Ruotino di scorta135/70 R16 4,2
(*)Per versioni/mercati, dove previstoCon pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrolla comunque il corretto valore a
pneumatico freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per i pneumatici in dotazione.
In caso di marcia a velocità superiori di 160 km/h, gonfia i pneumatici ai valori previsti per le condizioni di pieno carico.
223CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO
Page 228 of 280

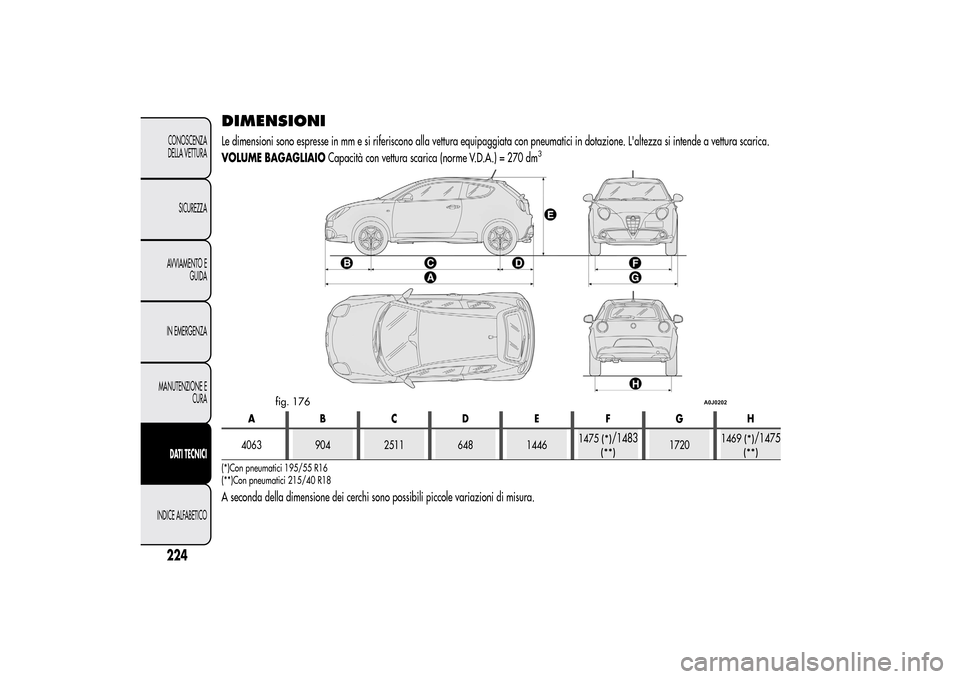

DIMENSIONILe dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a vettura scarica.
VOLUME BAGAGLIAIOCapacità con vettura scarica (norme V.D.A.) = 270 dm
3
AB CD E FGH
4063 904 2511 648 14461475
(*)/1483(**)
17201469
(*)/1475(**)
(*)Con pneumatici 195/55 R16
(**)Con pneumatici 215/40 R18A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
fig. 176
A0J0202
224CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO
Page 229 of 280

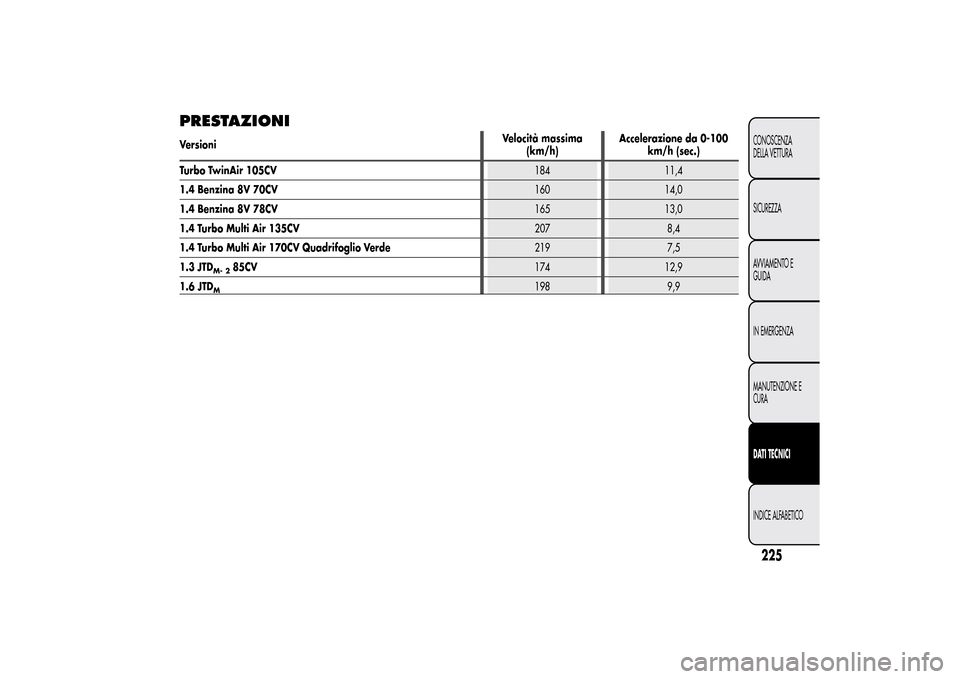

PRESTAZIONIVersioniVelocità massima
(km/h)Accelerazione da 0-100
km/h (sec.)
Turbo TwinAir 105CV184 11,4
1.4 Benzina 8V 70CV160 14,0
1.4 Benzina 8V 78CV165 13,0
1.4 Turbo Multi Air 135CV207 8,4
1.4 Turbo Multi Air 170CV Quadrifoglio Verde219 7,5
1.3 JTD
M- 2
85CV174 12,9
1.6 JTD
M
198 9,9
225CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO
Page 230 of 280

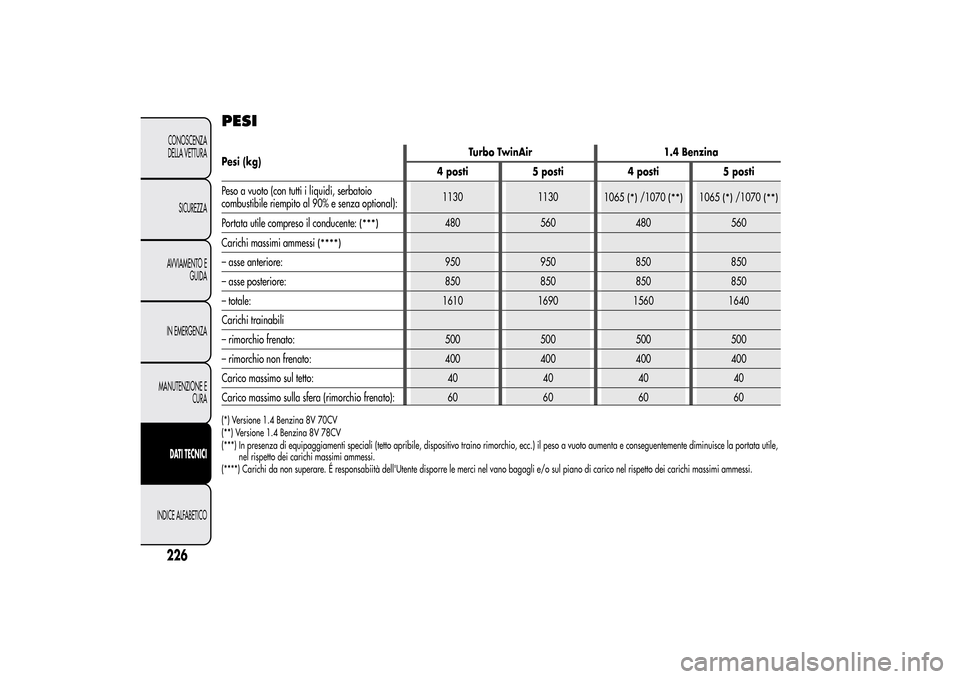

PESIPesi (kg)Turbo TwinAir 1.4 Benzina
4 posti 5 posti 4 posti 5 posti
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional):1130 1130
1065
(*)
/1070
(**)
1065
(*)
/1070
(**)
Portata utile compreso il conducente:
(***)
480 560 480 560
Carichi massimi ammessi
(****)
– asse anteriore: 950 950 850 850
– asse posteriore: 850 850 850 850
– totale: 1610 1690 1560 1640
Carichi trainabili
– rimorchio frenato: 500 500 500 500
– rimorchio non frenato: 400 400 400 400
Carico massimo sul tetto: 40 40 40 40
Carico massimo sulla sfera (rimorchio frenato): 60 60 60 60(*) Versione 1.4 Benzina 8V 70CV
(**) Versione 1.4 Benzina 8V 78CV
(***) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(****) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
