Page 171 of 280

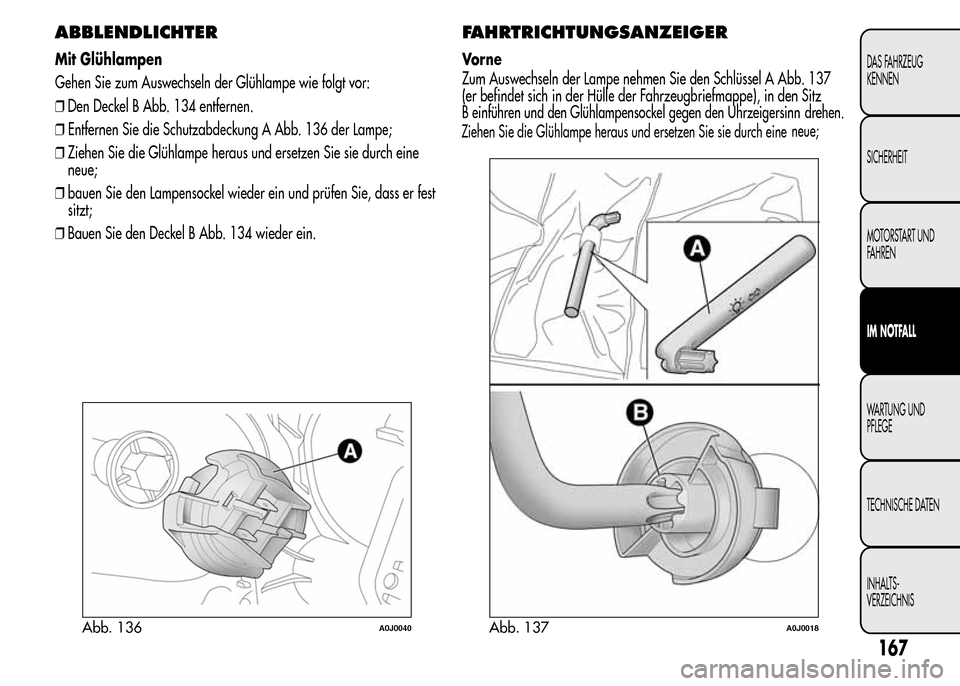

ABBLENDLICHTER
Mit Glühlampen
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒Den Deckel B Abb. 134 entfernen.
❒Entfernen Sie die Schutzabdeckung A Abb. 136 der Lampe;
❒Ziehen Sie die Glühlampe heraus und ersetzen Sie sie durch eine
neue;
❒bauen Sie den Lampensockel wieder ein und prüfen Sie, dass er fest
sitzt;
❒Bauen Sie den Deckel B Abb. 134 wieder ein.
FAHRTRICHTUNGSANZEIGER
Vo r n e
Zum Auswechseln der Lampe nehmen Sie den Schlüssel A Abb. 137
(er befindet sich in der Hülle der Fahrzeugbriefmappe), in den Sitz
B einführen und den Glühlampensockel gegen den Uhrzeigersinndrehen.
Abb. 136A0J0040Abb. 137A0J0018
167
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Ziehen Sie die Glühlampe heraus und ersetzen Sie sie durch eineneue;
Page 172 of 280

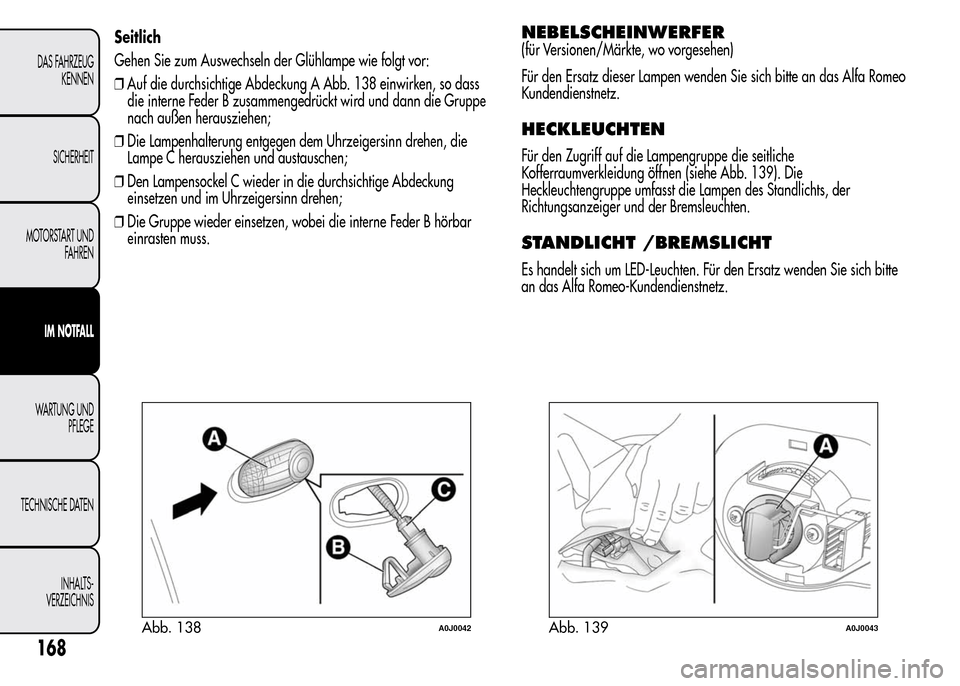

Seitlich
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒Auf die durchsichtige Abdeckung A Abb. 138 einwirken, so dass
die interne Feder B zusammengedrückt wird und dann die Gruppe
nach außen herausziehen;
❒Die Lampenhalterung entgegen dem Uhrzeigersinn drehen, die
Lampe C herausziehen und austauschen;
❒Den Lampensockel C wieder in die durchsichtige Abdeckung
einsetzen und im Uhrzeigersinn drehen;
❒Die Gruppe wieder einsetzen, wobei die interne Feder B hörbar
einrasten muss.NEBELSCHEINWERFER
(für Versionen/Märkte, wo vorgesehen)
Für den Ersatz dieser Lampen wenden Sie sich bitte an das Alfa Romeo
Kundendienstnetz.
HECKLEUCHTEN
Für den Zugriff auf die Lampengruppe die seitliche
Kofferraumverkleidung öffnen (siehe Abb. 139). Die
Heckleuchtengruppe umfasst die Lampen des Standlichts, der
Richtungsanzeiger und der Bremsleuchten.
STANDLICHT /BREMSLICHT
Es handelt sich um LED-Leuchten. Für den Ersatz wenden Sie sich bitte
an das Alfa Romeo-Kundendienstnetz.
Abb. 138A0J0042Abb. 139A0J0043
168
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 173 of 280

FAHRTRICHTUNGSANZEIGER
Um eine Lampe zu ersetzen, müssen die seitliche Verkleidung im
Kofferraum gelöst, der Lampenhalter A Abb. 139 gedreht und die
Lampe ersetzt werden.
NEBELSCHLUSSLEUCHTE/
RÜCKWÄRTSGANGLEUCHTE
Für den Ersatz der Nebelschlussleuchten A Abb. 140 oder
Rückfahrscheinwerfer B Abb. 140 wenden Sie sich bitte an den Alfa
Romeo-Kundendienst.
3. BREMSLEUCHTE
Es befindet sich an der Hecktür und ist ein LED-Licht. Für den Ersatz
wenden Sie sich bitte an den autorisierten Alfa Romeo-Kundendienst.
KENNZEICHENLEUCHTEN
Anleitungen für das Auswechseln einer Lampe:
❒Entfernen Sie die Kennzeichenlichtergruppen A Abb. 141.
❒Drehen Sie die Lampenhalterung B Abb. 142 entgegen dem
Uhrzeigersinn, ziehen Sie die Lampe C heraus und wechseln Sie sie
aus.
Abb. 140A0J0044Abb. 141A0J0046
169
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 174 of 280

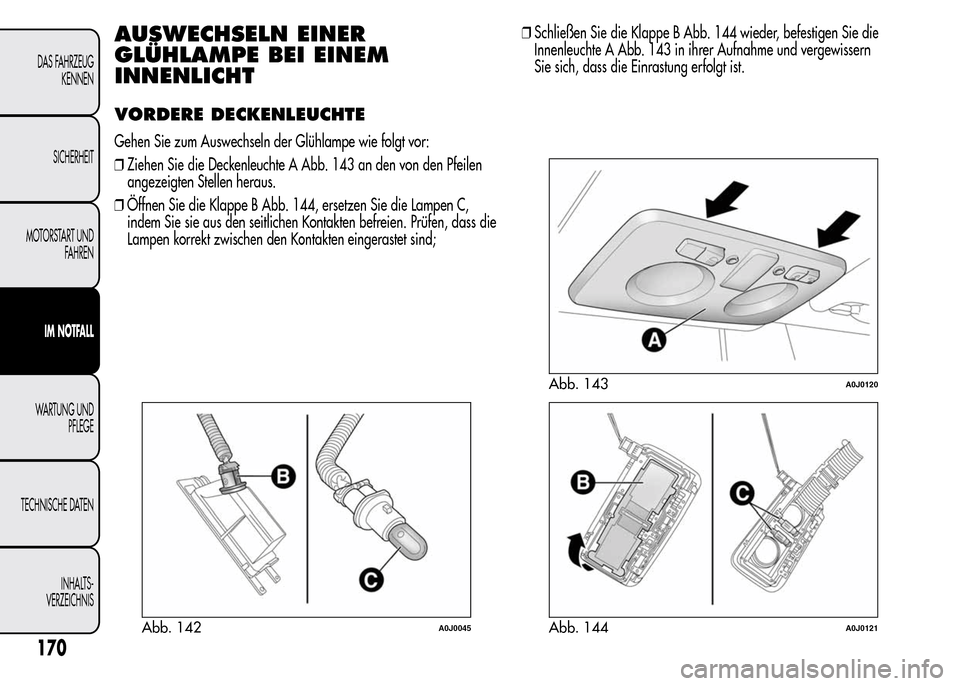

AUSWECHSELN EINER
GLÜHLAMPE BEI EINEM
INNENLICHT
VORDERE DECKENLEUCHTE
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒Ziehen Sie die Deckenleuchte A Abb. 143 an den von den Pfeilen
angezeigten Stellen heraus.
❒Öffnen Sie die Klappe B Abb. 144, ersetzen Sie die Lampen C,
indem Sie sie aus den seitlichen Kontakten befreien. Prüfen, dass die
Lampen korrekt zwischen den Kontakten eingerastet sind;❒Schließen Sie die Klappe B Abb. 144 wieder, befestigen Sie die
Innenleuchte A Abb. 143 in ihrer Aufnahme und vergewissern
Sie sich, dass die Einrastung erfolgt ist.
Abb. 142A0J0045
Abb. 143A0J0120
Abb. 144A0J0121
170
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 175 of 280

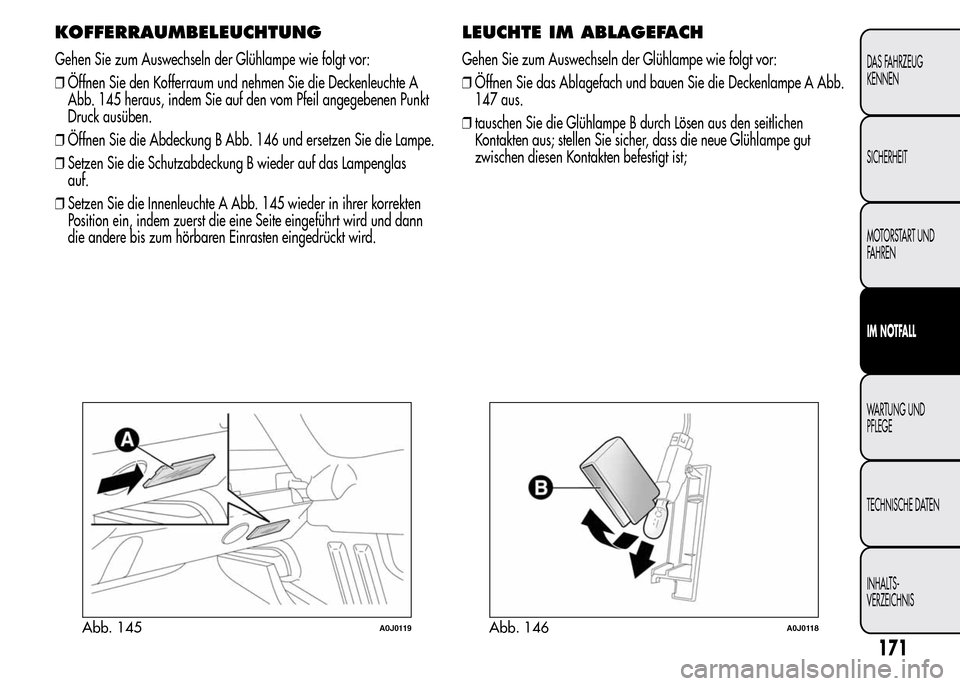

KOFFERRAUMBELEUCHTUNG
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒Öffnen Sie den Kofferraum und nehmen Sie die Deckenleuchte A
Abb. 145 heraus, indem Sie auf den vom Pfeil angegebenen Punkt
Druck ausüben.
❒Öffnen Sie die Abdeckung B Abb. 146 und ersetzen Sie die Lampe.
❒Setzen Sie die Schutzabdeckung B wieder auf das Lampenglas
auf.
❒Setzen Sie die Innenleuchte A Abb. 145 wieder in ihrer korrekten
Position ein, indem zuerst die eine Seite eingeführt wird und dann
die andere bis zum hörbaren Einrasten eingedrückt wird.
LEUCHTE IM ABLAGEFACH
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒Öffnen Sie das Ablagefach und bauen Sie die Deckenlampe A Abb.
147 aus.
❒tauschen Sie die Glühlampe B durch Lösen aus den seitlichen
Kontakten aus; stellen Sie sicher, dass die neue Glühlampe gut
zwischen diesen Kontakten befestigt ist;
Abb. 145A0J0119Abb. 146A0J0118
171
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 176 of 280

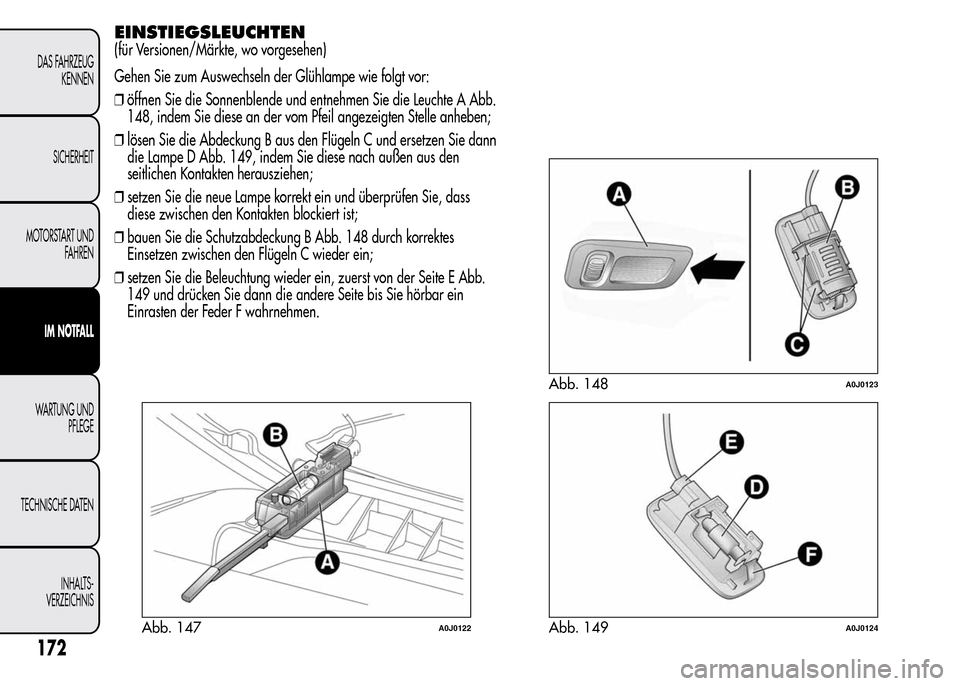

EINSTIEGSLEUCHTEN
(für Versionen/Märkte, wo vorgesehen)
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒öffnen Sie die Sonnenblende und entnehmen Sie die Leuchte A Abb.
148, indem Sie diese an der vom Pfeil angezeigten Stelle anheben;
❒lösen Sie die Abdeckung B aus den Flügeln C und ersetzen Sie dann
die Lampe D Abb. 149, indem Sie diese nach außen aus den
seitlichen Kontakten herausziehen;
❒setzen Sie die neue Lampe korrekt ein und überprüfen Sie, dass
diese zwischen den Kontakten blockiert ist;
❒bauen Sie die Schutzabdeckung B Abb. 148 durch korrektes
Einsetzen zwischen den Flügeln C wieder ein;
❒setzen Sie die Beleuchtung wieder ein, zuerst von der Seite E Abb.
149 und drücken Sie dann die andere Seite bis Sie hörbar ein
Einrasten der Feder F wahrnehmen.
Abb. 147A0J0122
Abb. 148A0J0123
Abb. 149A0J0124
172
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 177 of 280

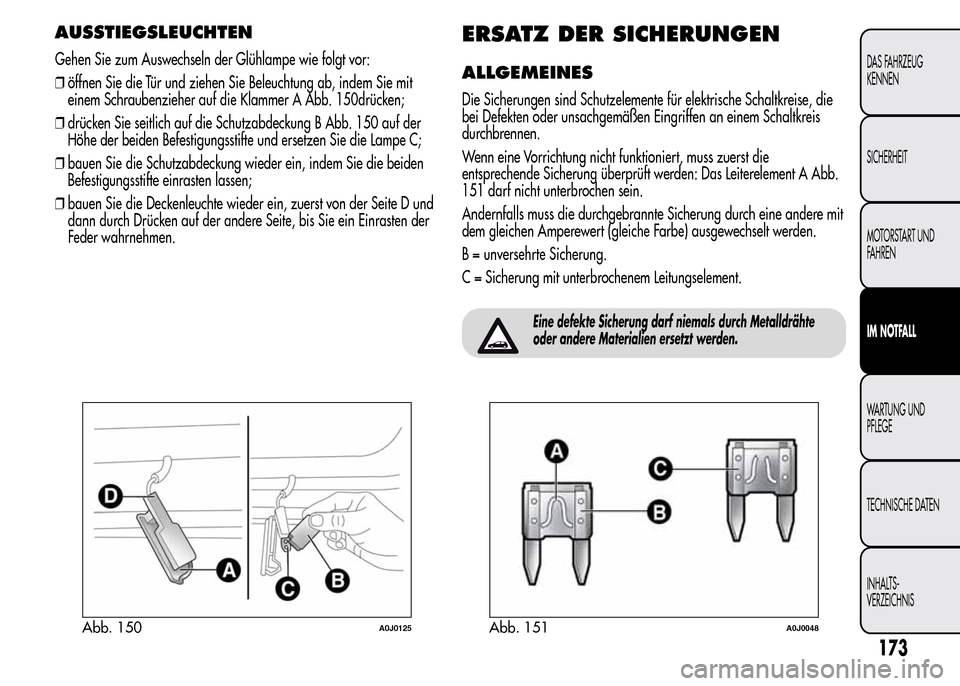

AUSSTIEGSLEUCHTEN
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒öffnen Sie die Tür und ziehen Sie Beleuchtung ab, indem Sie mit
einem Schraubenzieher auf die Klammer A Abb. 150drücken;
❒drücken Sie seitlich auf die Schutzabdeckung B Abb. 150 auf der
Höhe der beiden Befestigungsstifte und ersetzen Sie die Lampe C;
❒bauen Sie die Schutzabdeckung wieder ein, indem Sie die beiden
Befestigungsstifte einrasten lassen;
❒bauen Sie die Deckenleuchte wieder ein, zuerst von der Seite D und
dann durch Drücken auf der andere Seite, bis Sie ein Einrasten der
Feder wahrnehmen.
ERSATZ DER SICHERUNGEN
ALLGEMEINES
Die Sicherungen sind Schutzelemente für elektrische Schaltkreise, die
bei Defekten oder unsachgemäßen Eingriffen an einem Schaltkreis
durchbrennen.
Wenn eine Vorrichtung nicht funktioniert, muss zuerst die
entsprechende Sicherung überprüft werden: Das Leiterelement A Abb.
151 darf nicht unterbrochen sein.
Andernfalls muss die durchgebrannte Sicherung durch eine andere mit
dem gleichen Amperewert (gleiche Farbe) ausgewechselt werden.
B = unversehrte Sicherung.
C = Sicherung mit unterbrochenem Leitungselement.
Eine defekte Sicherung darf niemals durch Metalldrähte
oder andere Materialien ersetzt werden.
Abb. 150A0J0125Abb. 151A0J0048
173
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 178 of 280

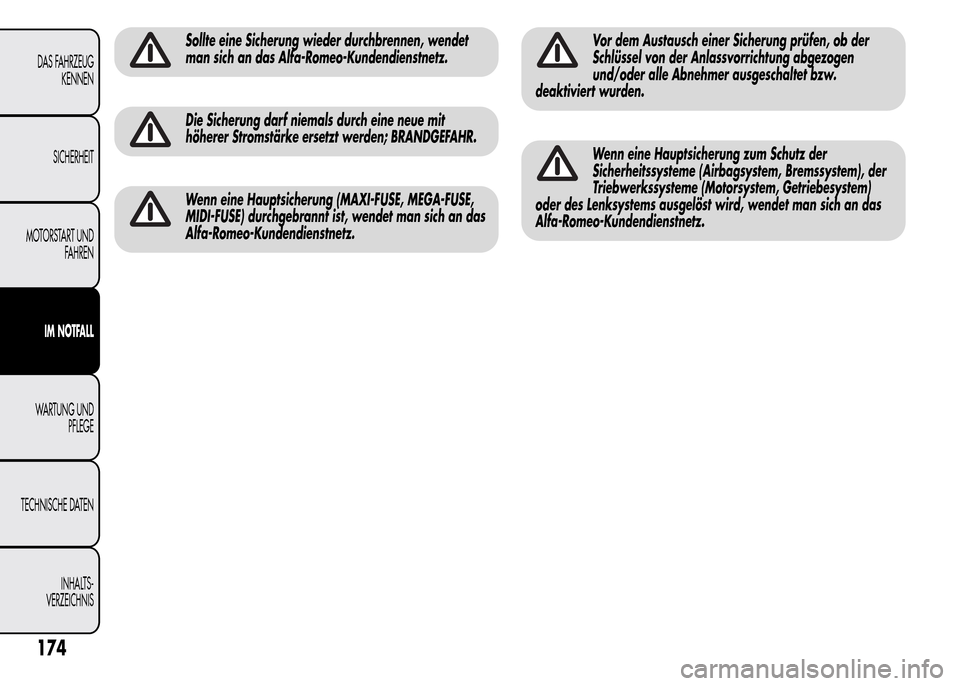

Sollte eine Sicherung wieder durchbrennen, wendet
man sich an das Alfa-Romeo-Kundendienstnetz.
Die Sicherung darf niemals durch eine neue mit
höherer Stromstärke ersetzt werden; BRANDGEFAHR.
Wenn eine Hauptsicherung (MAXI-FUSE, MEGA-FUSE,
MIDI-FUSE) durchgebrannt ist, wendet man sich an das
Alfa-Romeo-Kundendienstnetz.
Vor dem Austausch einer Sicherung prüfen, ob der
Schlüssel von der Anlassvorrichtung abgezogen
und/oder alle Abnehmer ausgeschaltet bzw.
deaktiviert wurden.
Wenn eine Hauptsicherung zum Schutz der
Sicherheitssysteme (Airbagsystem, Bremssystem), der
Triebwerkssysteme (Motorsystem, Getriebesystem)
oder des Lenksystems ausgelöst wird, wendet man sich an das
Alfa-Romeo-Kundendienstnetz.
174
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 179 of 280

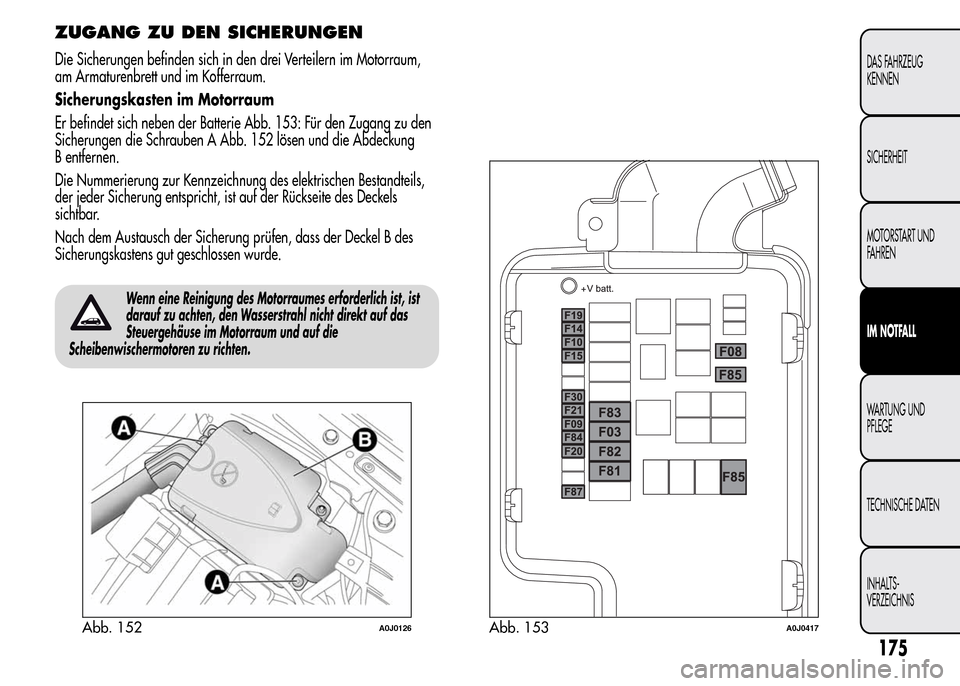

ZUGANG ZU DEN SICHERUNGEN
Die Sicherungen befinden sich in den drei Verteilern im Motorraum,
am Armaturenbrett und im Kofferraum.
Sicherungskasten im Motorraum
Er befindet sich neben der Batterie Abb. 153: Für den Zugang zu den
Sicherungen die Schrauben A Abb. 152 lösen und die Abdeckung
B entfernen.
Die Nummerierung zur Kennzeichnung des elektrischen Bestandteils,
der jeder Sicherung entspricht, ist auf der Rückseite des Deckels
sichtbar.
Nach dem Austausch der Sicherung prüfen, dass der Deckel B des
Sicherungskastens gut geschlossen wurde.
Wenn eine Reinigung des Motorraumes erforderlich ist, ist
darauf zu achten, den Wasserstrahl nicht direkt auf das
Steuergehäuse im Motorraum und auf die
Scheibenwischermotoren zu richten.
Abb. 152A0J0126Abb. 153A0J0417
175
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 180 of 280

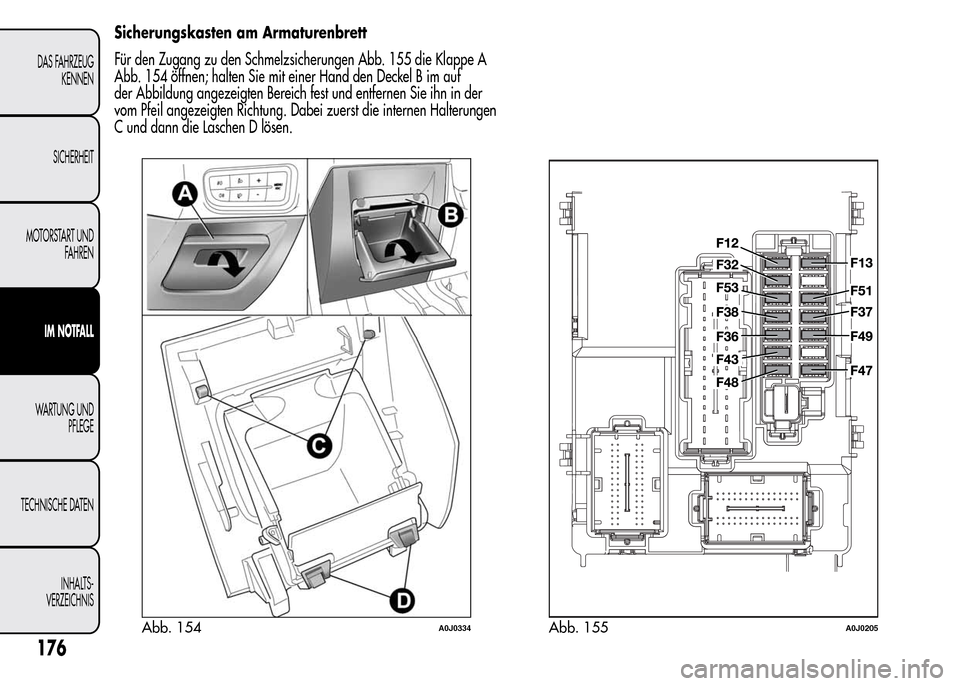

Sicherungskasten am Armaturenbrett
Für den Zugang zu den Schmelzsicherungen Abb. 155 die Klappe A
Abb. 154 öffnen; halten Sie mit einer Hand den Deckel B im auf
der Abbildung angezeigten Bereich fest und entfernen Sie ihn in der
vom Pfeil angezeigten Richtung. Dabei zuerst die internen Halterungen
C und dann die Laschen D lösen.
Abb. 154A0J0334Abb. 155A0J0205
