essere ridotta in modo tale da mantenere
il controllo della vettura.
Il sistema ESC utilizza dei sensori
installati sulla vettura per interpretare la
traiettoria che il guidatore intende
seguire e la confronta con quella reale
della vettura. Quando la traiettoria
desiderata e quella reale si discostano, il
sistema ESC interviene contrastando il
sottosterzo o il sovrasterzo della vettura.
Sovrasterzo: si verifica quando la
vettura sta girando più del dovuto
rispetto all'angolo volante impostato.
Sottosterzo: si verifica quando la
vettura sta girando meno del dovuto
rispetto all'angolo voltante impostato.
Intervento del sistema
L'intervento del sistema è segnalato dal
lampeggio della spia ESC sul quadro
strumenti, per informare il guidatore che
la vettura è in condizioni critiche di
stabilità ed aderenza.
38) 39) 40) 41) 42)
SISTEMA TC (Traction Control)
Il sistema interviene automaticamente in
caso di slittamento, di perdita di
aderenza su fondo bagnato
(aquaplaning), accelerazione su fondi
sdrucciolevoli, innevati o ghiacciati, ecc.
di una od entrambe le ruote motrici. Infunzione delle condizioni di slittamento
vengono attivate due differenti logiche di
controllo:
se lo slittamento interessa entrambe
le ruote motrici, il sistema interviene
riducendo la potenza trasmessa dal
motore;
se lo slittamento interessa solo una
delle ruote motrici, si attiva la funzione
BLD (Brake Limited Differential)
andando a frenare automaticamente la
ruota che slitta (viene simulato il
comportamento di un differenziale
autobloccante). Questo provocherà un
aumento di trasferimento di coppia
motore alla ruota che non sta slittando.
Intervento del sistema
L'intervento del sistema è segnalato dal
lampeggio della spia ESC sul quadro
strumenti, per informare il guidatore che
la vettura è in condizioni critiche di
stabilità ed aderenza.
43) 44) 45) 46) 47)
SISTEMA PBA (Panic Brake Assist)
Il sistema PBA è progettato per
ottimizzare la capacità frenante della
vettura durante una frenata di
emergenza.
Il sistema riconosce la frenata
d'emergenza monitorando la velocità e la
forza con cui viene premuto il pedale
freno e di conseguenza applica lapressione ottimale ai freni. Questo può
aiutare a ridurre gli spazi di frenata: il
sistema PBA completa quindi il sistema
ABS.
La massima assistenza del sistema PBA
si ottiene premendo molto velocemente
il pedale del freno. Inoltre, per ottenere la
massima funzionalità del sistema, è
necessario premere continuativamente il
pedale del freno durante la frenata,
evitando di premere a intermittenza sullo
stesso. Non ridurre la pressione sul
pedale del freno fin quando la frenata non
è più necessaria.
Il sistema PBA si disattiva quando il
pedale del freno viene rilasciato.
48) 49) 50)
SISTEMA HSA (Hill Start Assist)
È parte integrante del sistema ESC e
agevola la partenza in salita attivandosi
automaticamente nei seguenti casi:
in salita: vettura ferma su strada con
pendenza maggiore del 5%, motore
avviato, freno premuto e cambio in folle o
marcia inserita diversa dalla retromarcia;
in discesa: vettura ferma su strada con
pendenza maggiore del 5%, motore
avviato, freno premuto e retromarcia
inserita.
In fase di spunto la centralina del sistema
ESC mantiene la pressione frenante sulle
ruote fino al raggiungimento dalla coppia
motore necessaria alla partenza, o
69
Page 72 of 224
comunque per un tempo massimo di
2 secondi, consentendo di spostare
agevolmente il piede destro dal pedale
del freno all'acceleratore.
Trascorsi i 2 secondi, senza che sia stata
effettuata la partenza, il sistema si
disattiva automaticamente rilasciando
gradualmente la pressione frenante.
Durante questa fase di rilascio è
possibile percepire un tipico rumore di
sgancio meccanico dei freni, che indica
l'imminente movimento della vettura.
51) 52)
SISTEMA AST (Alfa™ Steering Torque)
53)
La funzionalità AST sfrutta l'integrazione
del sistema ESC con il servosterzo
elettrico per incrementare il livello di
sicurezza dell'intera vettura.
In situazioni critiche (frenata su fondi a
differente aderenza) il sistema ESC,
mediante la funzione AST, comanda allo
sterzo l'attuazione di un contributo
addizionale di coppia sul volante volto a
suggerire al guidatore la manovra più
corretta.
L'azione coordinata dei freni e dello
sterzo aumenta la sensazione di
sicurezza e di controllo della vettura.
SISTEMA HDC (Hill Descent Control)(ove presente)
Tale funzione, per le versioni che ne sono
dotate, è parte integrante del sistema
ESC ed ha come obiettivo quello di
mantenere la vettura ad una velocità
costante durante una discesa, agendo in
modo autonomo e differenziato sui freni.
In questo modo è garantita la stabilità
della vettura e la percorrenza in piena
sicurezza, soprattutto in condizioni di
bassa aderenza e pendenze elevate.
Il sistema può trovarsi in tre diverse
modalità:
Spento: il sistema è disattivato;
Abilitato: il sistema è abilitato ed è
pronto ad intervenire quando le
condizioni di attivazione sono
soddisfatte;
Attivo: il sistema controlla
attivamente la velocità della vettura.
Abilitazione del sistema
Per abilitare il sistema premere il
pulsante fig. 66.Il sistema si abilita se viene soddisfatta la
seguente condizione:
la velocità vettura è inferiore a
35 km/h;
L'abilitazione del sistema è segnalata
dall'accensione, a luce fissa, dell'icona
, di colore bianco, sul display fig. 67.
Attivazione del sistema
Una volta abilitato, il sistema HDC si
attiverà automaticamente se la vettura
6606006V0001EM
6706006V0002EM
70
SICUREZZA
Page 73 of 224
viene guidata su una discesa con
pendenza sufficientemente alta,
superiore al 10%.
La velocità impostata per il sistema HDC
può essere regolata mediante
l'interruttore SET fig. 68 (nell'intervallo
da 6 km/h a 25 km/h). Una volta
raggiunta la velocità desiderata,
rilasciare l'interruttore SET, il sistema
HDC manterrà la velocità impostata.
È possibile ridurre la velocità impostata
anche agendo sul pedale del freno, il
sistema acquisisce come velocità di
riferimento quella corrente al momento
del rilascio pedale.
Se la velocità della vettura supera i
10 km/h, ma rimane inferiore a 60 km/h,
rilasciando il pedale dell'acceleratore,
non appena la vettura arriverà ad una
velocità vicina a quella impostata, ilsistema HDC frenerà la vettura
portandola alla velocità impostata.
Il guidatore può annullare in qualsiasi
momento l'intervento del sistema HDC
premendo il pedale dell'acceleratore.
Disattivazione del sistema
Il sistema HDC viene disattivato, ma
rimane disponibile, se si verifica una delle
seguenti condizioni:
la vettura si trova su una discesa con
pendenza non sufficiente, inferiore al
10%, oppure si trova su un terreno
pianeggiante oppure su una strada in
salita;
é attiva la modalità P (Parcheggio).
Disabilitazione del sistema
Il sistema viene disabilitato al verificarsi
di una delle seguenti condizioni:
pressione del pulsante fig. 66;
attivando il Cruise Control / Active
Cruise Control.
superando i 60 km/h.
La disabilitazione del sistema è segnalata
dallo spegnimento dell'icona
sul
display.
54)
ATTENZIONE
30)Per avere la massima efficienza
dell'impianto frenante è necessario un
periodo di assestamento di circa 500 km
(310 miglia): durante questo periodo è
opportuno non effettuare frenate troppo
brusche, ripetute e prolungate.
31)Se l'ABS interviene, è segno che si sta
raggiungendo il limite di aderenza tra
pneumatici e fondo stradale: occorre
rallentare per adeguare la marcia
all'aderenza disponibile.
32)Il sistema ABS non può controvertire le
leggi naturali della fisica, e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.
33)Il sistema ABS non può evitare incidenti,
compresi quelli dovuti a velocità eccessiva in
curva, guida su superfici a bassa aderenza o
aquaplaning.
34)Le capacità del sistema ABS non devono
mai essere provate in modo irresponsabile e
pericoloso tale da compromettere la
sicurezza propria e degli altri.
35)Per il corretto funzionamento del
sistema ABS è indispensabile che gli
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo e delle
dimensioni prescritte.
36)Potrebbe verificarsi un lieve ritardo
nell'innesto della modalità AWD dopo un
evento di slittamento degli pneumatici.
6807146V0017EM
71
Page 74 of 224
37)Quando compare il simbolo di avaria del
sistema DTC, il guidatore dovrebbe essere
cosciente della diversa reazione di guida e
ridurre pertanto la velocità. Il simbolo
avvisa inoltre il guidatore di non guidare
in aree che richiedono la trazione integrale e
strade innevate.
38)Il sistema ESC non può modificare le
leggi naturali della fisica, e non può
incrementare l'aderenza dipendente dalle
condizioni della strada.
39)Il sistema ESC non può evitare incidenti,
compresi quelli dovuti a velocità eccessiva in
curva e guida su superfici a bassa aderenza
o aquaplaning.
40)Le capacità del sistema ESC non devono
mai essere provate in modo irresponsabile e
pericoloso tale da compromettere la
sicurezza propria e degli altri.
41)Per il corretto funzionamento del
sistema ESC è indispensabile che gli
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo e delle
dimensioni prescritti.
42)Le prestazioni del sistema ESC non
devono indurre il guidatore a correre rischi
inutili e non giustificati. La condotta di guida
deve essere sempre adeguata alle
condizioni del fondo stradale, alla visibilità
ed al traffico. La responsabilità per la
sicurezza stradale spetta sempre e
comunque al guidatore.
43)Per il corretto funzionamento del
sistema TC è indispensabile che gli
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo e delle
dimensioni prescritti.44)Le prestazioni del sistema TC non
devono indurre il guidatore a correre rischi
inutili e non giustificati. La condotta di guida
deve essere sempre adeguata alle
condizioni del fondo stradale, alla visibilità e
al traffico. La responsabilità per la sicurezza
stradale spetta sempre e comunque al
guidatore.
45)Il sistema TC non può controvertire le
leggi naturali della fisica, e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.
46)Il sistema TC non può evitare incidenti,
compresi quelli dovuti a velocità eccessiva in
curva, guida su superfici a bassa aderenza o
aquaplaning.
47)Le capacità del sistema TC non devono
mai essere provate in modo irresponsabile e
pericoloso tale da compromettere la
sicurezza propria e degli altri.
48)Il sistema PBA non può controvertire le
leggi naturali della fisica e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.
49)Il sistema PBA non può evitare incidenti,
compresi quelli dovuti ad eccessiva velocità
in curva, guida su superfici a bassa aderenza
oppure aquaplaning.
50)Le capacità del sistema PBA non devono
mai essere provate in modo irresponsabile e
pericoloso tale da compromettere la
sicurezza del guidatore stesso, degli altri
occupanti presenti a bordo della vettura e di
tutti gli altri utilizzatori della strada.51)Il sistema HSA non è un freno di
stazionamento, pertanto non abbandonare
la vettura senza aver inserito il freno di
stazionamento elettrico, arrestato il motore
ed inserito la prima marcia, ponendo la
vettura in sosta in condizioni di sicurezza
(per maggiori informazioni vedere quanto
descritto nel paragrafo "In sosta" nel
capitolo "Avviamento e guida").
52)Possono esserci situazioni su piccole
pendenze (inferiori all'8%), in condizione di
vettura carica, in cui il sistema Hill Start
Assist potrebbe non attivarsi causando un
leggero arretramento, e aumentando il
rischio di una collisione con un altro veicolo
od un oggetto. La responsabilità per la
sicurezza stradale spetta sempre e
comunque al guidatore.
53)Il sistema AST costituisce un ausilio alla
guida e non sostituisce il guidatore nella
responsabilità della conduzione della
vettura.
54)Le prestazioni di una vettura dotata di
HDC non devono mai essere messe alla
prova in modo incauto e pericoloso, con la
possibilità di mettere a repentaglio la
sicurezza del guidatore e di altre persone.
72
SICUREZZA
Page 75 of 224
SISTEMI DI AUSILIO ALLA
GUIDA
La vettura può essere dotata dei
seguenti sistemi di ausilio alla guida:
BSM (Blind Spot Monitoring);
FCW (Forward Collision Warning);
TPMS (Tyre Pressure Monitoring
System).
Per il funzionamento dei sistemi vedere
quanto descritto alle pagine seguenti.
SISTEMA BSM (Blind Spot Monitoring)
Il sistema BSM (monitoraggio dei punti
ciechi) utilizza due sensori radar, ubicati
nel paraurti posteriore (uno per lato -
vedere fig. 69 ), per rilevare la presenza
di veicoli (automobili, camion,
motociclette, ecc.) nei punti ciechi dalla
zona posteriore laterale della vettura.
Il sistema avverte il guidatore della
presenza di veicoli nelle zone dirilevamento mediante l'accensione, dal
lato corrispondente, della spia ubicata
sullo specchio retrovisore esterno fig. 70.
All'avviamento del motore la spia si
accende per segnalare al guidatore che il
sistema è attivo.
Sensori
55)
I sensori si attivano quando viene inserita
una qualsiasi marcia avanti con velocità
superiore a circa 10 km/h oppure quando
viene inserita la retromarcia.
I sensori vengono temporaneamente
disattivati con vettura ferma e modalità
P (Parcheggio) attiva.
La zona di rilevamento del sistema copre
circa una corsia su entrambi i lati della
vettura (circa 3 metri).
Tale zona comincia dallo specchioretrovisore esterno e si estende per circa
6 metri in direzione della parte
posteriore della vettura.
Quando i sensori sono attivati il sistema
monitora le zone di rilevamento su
entrambi i lati della vettura ed avverte il
guidatore dell'eventuale presenza di
veicoli in queste aree.
Durante la guida il sistema monitora la
zona di rilevamento da tre diversi punti di
ingresso (laterale, posteriore, anteriore)
per verificare la necessità di inviare una
segnalazione al guidatore. Il sistema può
rilevare la presenza di un veicolo in una di
queste tre zone.
AVVERTENZA Il sistema non segnala la
presenza di oggetti fissi (ad es. guardrail,
pali, muri, ecc.). Tuttavia, in alcune
occasioni, il sistema potrebbe attivarsi in
presenza di tali oggetti. Ciò è normale e
non è indice di malfunzionamento del
sistema.
AVVERTENZA Il sistema non avvisa il
guidatore della presenza di veicoli che
viaggiano nel senso opposto alla propria
vettura, nelle corsie adiacenti.
Avvertenze
Se si collega un rimorchio alla vettura il
sistema si disattiva automaticamente.
La zona del paraurti posteriore in cui
sono ubicati i sensori radar deve
rimanere libera da neve, ghiaccio e dalla
6906016V0001EM
7006016V0002EM
73
Page 76 of 224
sporcizia accumulata dal manto stradale
in modo che il sistema possa funzionare
correttamente.
Non coprire l'area del paraurti posteriore
in cui si trovano i sensori radar con alcun
tipo di oggetto (ad es. adesivi,
portabiciclette, ecc.).
Nel caso in cui, dopo l'acquisto della
vettura, si desideri installare il gancio
traino è necessario disattivare il sistema
dal sistema Connect. Per accedere alla
funzione selezionare sul Menu principale
in successione le seguenti voci
“Impostazioni”, “Sicurezza” e “Avviso
angolo cieco”.
Visualizzazione posteriore
Il sistema rileva veicoli che si avvicinano
alla parte posteriore della vettura su
entrambi i lati ed entrano nella zona di
rilevamento posteriore con una
differenza di velocità rispetto alla
propria vettura inferiore a 50 km/h.
Vetture in sorpasso
Se si sorpassa lentamente un altro
veicolo (con una differenza di velocità
inferiore a circa 25 km/h) e questo
rimane nel punto cieco per circa
1,5 secondi, la spia sullo specchio
retrovisore esterno del lato
corrispondente si accende.
Se la differenza tra la velocità delle duevetture è superiore a circa 25 km/h, la
spia non si accende.
Sistema RCP (Rear Cross Path
detection)
Questo sistema aiuta il guidatore nelle
manovre in retromarcia in caso di ridotta
visibilità.
Il sistema RCP controlla le zone di
rilevamento posteriori su entrambi i lati
della vettura, per rilevare gli oggetti che
si muovono verso i lati della vettura ad
una velocità minima compresa tra 1 km/h
e 3 km/h circa e gli oggetti che si
muovono ad una velocità massima di
circa 35 km/h, come avviene
generalmente nei parcheggi.
L'attivazione del sistema viene segnalata
al guidatore tramite un'indicazione
acustica e visiva.
AVVERTENZA Qualora i sensori fossero
coperti da ostacoli o da vetture, il
sistema non avviserà il guidatore.
Modalità di funzionamento
Il sistema può essere attivato/
disattivato dal sistema Connect. Per
accedere alla funzione selezionare sul
Menu principale in successione le
seguenti voci: “Impostazioni”, “Sicurezza”
e “Avviso angolo cieco”."Avviso angolo cieco" modalità "Visivo"
Quando il sistema è abilitato invia una
segnalazione visiva sullo specchio
retrovisore laterale interessato dalla
presenza dell'oggetto rilevato.
Se il conducente attiva l'indicatore di
direzione, mostrando l'intezione di
cambiare corsia di marcia, l'indicazione
visiva sullo specchio viene attivata in
modalità lampeggiante.
Se il conducente invece rimane nella
propria corsia di marcia, la segnalazione
sarà emessa in modo continuo.
Disattivazione funzione "Avviso angolo
cieco"
Quando il sistema è disattivato (modalità
"Avviso angolo cieco" in "OFF"), i sistemi
BSM oppure RCP non emetteranno
segnalazioni.
Il sistema BSM memorizzerà la modalità
di funzionamento in uso al momento
dell'arresto del motore. Ad ogni
avviamento del motore, la modalità
precedentemente memorizzata verrà
richiamata ed utilizzata.
SISTEMA FORWARD COLLISION
WARNING (FCW)
55) 56) 57) 58) 59)
17) 18) 19) 20) 21) 22) 23) 24) 25)
È un sistema di ausilio alla guida,
costituito da un radar posizionato dietro
al paraurti anteriore fig. 71 e da una
74
SICUREZZA
Page 77 of 224

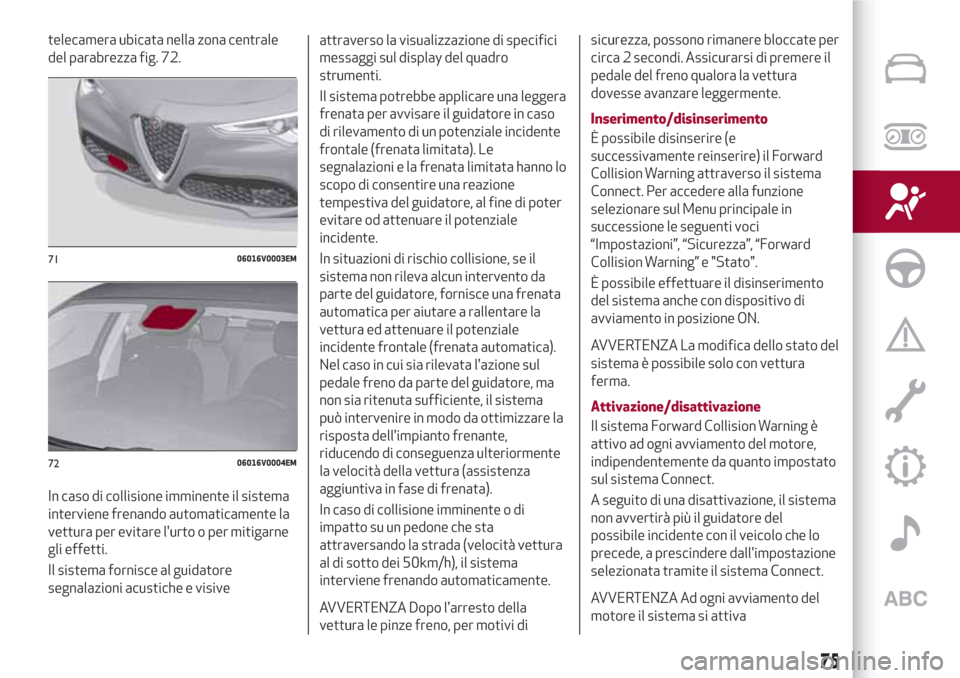

telecamera ubicata nella zona centrale
del parabrezza fig. 72.
In caso di collisione imminente il sistema
interviene frenando automaticamente la
vettura per evitare l'urto o per mitigarne
gli effetti.
Il sistema fornisce al guidatore
segnalazioni acustiche e visiveattraverso la visualizzazione di specifici
messaggi sul display del quadro
strumenti.
Il sistema potrebbe applicare una leggera
frenata per avvisare il guidatore in caso
di rilevamento di un potenziale incidente
frontale (frenata limitata). Le
segnalazioni e la frenata limitata hanno lo
scopo di consentire una reazione
tempestiva del guidatore, al fine di poter
evitare od attenuare il potenziale
incidente.
In situazioni di rischio collisione, se il
sistema non rileva alcun intervento da
parte del guidatore, fornisce una frenata
automatica per aiutare a rallentare la
vettura ed attenuare il potenziale
incidente frontale (frenata automatica).
Nel caso in cui sia rilevata l'azione sul
pedale freno da parte del guidatore, ma
non sia ritenuta sufficiente, il sistema
può intervenire in modo da ottimizzare la
risposta dell'impianto frenante,
riducendo di conseguenza ulteriormente
la velocità della vettura (assistenza
aggiuntiva in fase di frenata).
In caso di collisione imminente o di
impatto su un pedone che sta
attraversando la strada (velocità vettura
al di sotto dei 50km/h), il sistema
interviene frenando automaticamente.
AVVERTENZA Dopo l'arresto della
vettura le pinze freno, per motivi disicurezza, possono rimanere bloccate per
circa 2 secondi. Assicurarsi di premere il
pedale del freno qualora la vettura
dovesse avanzare leggermente.
Inserimento/disinserimento
È possibile disinserire (e
successivamente reinserire) il Forward
Collision Warning attraverso il sistema
Connect. Per accedere alla funzione
selezionare sul Menu principale in
successione le seguenti voci
“Impostazioni”, “Sicurezza”, “Forward
Collision Warning” e "Stato".
È possibile effettuare il disinserimento
del sistema anche con dispositivo di
avviamento in posizione ON.
AVVERTENZA La modifica dello stato del
sistema è possibile solo con vettura
ferma.
Attivazione/disattivazione
Il sistema Forward Collision Warning è
attivo ad ogni avviamento del motore,
indipendentemente da quanto impostato
sul sistema Connect.
A seguito di una disattivazione, il sistema
non avvertirà più il guidatore del
possibile incidente con il veicolo che lo
precede, a prescindere dall'impostazione
selezionata tramite il sistema Connect.
AVVERTENZA Ad ogni avviamento del
motore il sistema si attiva
7106016V0003EM
7206016V0004EM
75
Page 78 of 224

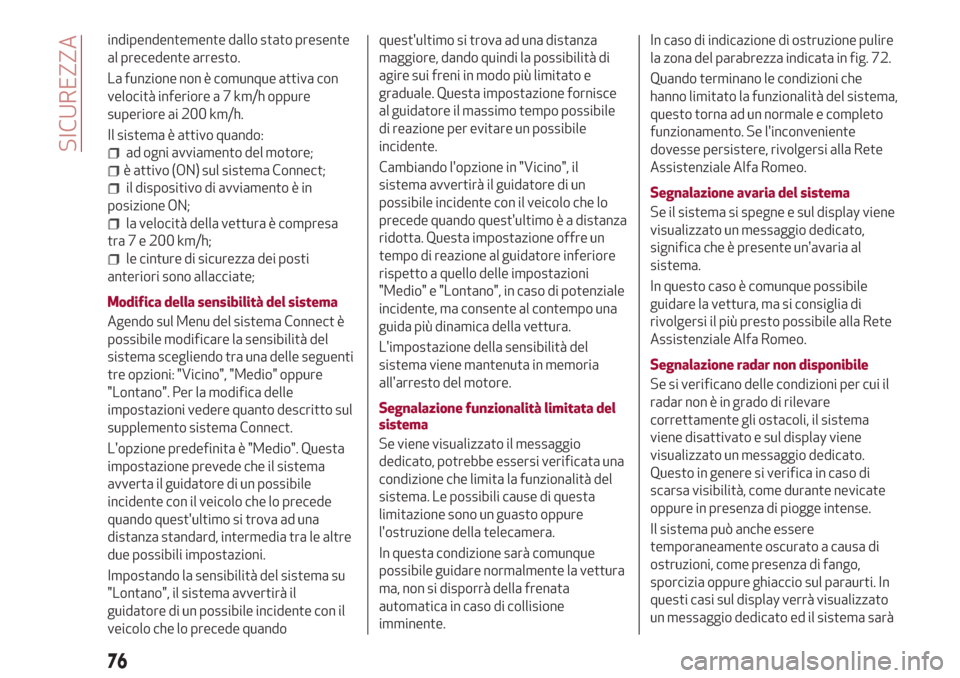

indipendentemente dallo stato presente
al precedente arresto.
La funzione non è comunque attiva con
velocità inferiore a 7 km/h oppure
superiore ai 200 km/h.
Il sistema è attivo quando:
ad ogni avviamento del motore;
è attivo (ON) sul sistema Connect;
il dispositivo di avviamento è in
posizione ON;
la velocità della vettura è compresa
tra 7 e 200 km/h;
le cinture di sicurezza dei posti
anteriori sono allacciate;
Modifica della sensibilità del sistema
Agendo sul Menu del sistema Connect è
possibile modificare la sensibilità del
sistema scegliendo tra una delle seguenti
tre opzioni: "Vicino", "Medio" oppure
"Lontano". Per la modifica delle
impostazioni vedere quanto descritto sul
supplemento sistema Connect.
L'opzione predefinita è "Medio". Questa
impostazione prevede che il sistema
avverta il guidatore di un possibile
incidente con il veicolo che lo precede
quando quest'ultimo si trova ad una
distanza standard, intermedia tra le altre
due possibili impostazioni.
Impostando la sensibilità del sistema su
"Lontano", il sistema avvertirà il
guidatore di un possibile incidente con il
veicolo che lo precede quandoquest'ultimo si trova ad una distanza
maggiore, dando quindi la possibilità di
agire sui freni in modo più limitato e
graduale. Questa impostazione fornisce
al guidatore il massimo tempo possibile
di reazione per evitare un possibile
incidente.
Cambiando l'opzione in "Vicino", il
sistema avvertirà il guidatore di un
possibile incidente con il veicolo che lo
precede quando quest'ultimo è a distanza
ridotta. Questa impostazione offre un
tempo di reazione al guidatore inferiore
rispetto a quello delle impostazioni
"Medio" e "Lontano", in caso di potenziale
incidente, ma consente al contempo una
guida più dinamica della vettura.
L'impostazione della sensibilità del
sistema viene mantenuta in memoria
all'arresto del motore.
Segnalazione funzionalità limitata del
sistema
Se viene visualizzato il messaggio
dedicato, potrebbe essersi verificata una
condizione che limita la funzionalità del
sistema. Le possibili cause di questa
limitazione sono un guasto oppure
l'ostruzione della telecamera.
In questa condizione sarà comunque
possibile guidare normalmente la vettura
ma, non si disporrà della frenata
automatica in caso di collisione
imminente.In caso di indicazione di ostruzione pulire
la zona del parabrezza indicata in fig. 72.
Quando terminano le condizioni che
hanno limitato la funzionalità del sistema,
questo torna ad un normale e completo
funzionamento. Se l'inconveniente
dovesse persistere, rivolgersi alla Rete
Assistenziale Alfa Romeo.
Segnalazione avaria del sistema
Se il sistema si spegne e sul display viene
visualizzato un messaggio dedicato,
significa che è presente un'avaria al
sistema.
In questo caso è comunque possibile
guidare la vettura, ma si consiglia di
rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo.
Segnalazione radar non disponibile
Se si verificano delle condizioni per cui il
radar non è in grado di rilevare
correttamente gli ostacoli, il sistema
viene disattivato e sul display viene
visualizzato un messaggio dedicato.
Questo in genere si verifica in caso di
scarsa visibilità, come durante nevicate
oppure in presenza di piogge intense.
Il sistema può anche essere
temporaneamente oscurato a causa di
ostruzioni, come presenza di fango,
sporcizia oppure ghiaccio sul paraurti. In
questi casi sul display verrà visualizzato
un messaggio dedicato ed il sistema sarà
76
SICUREZZA
Page 79 of 224

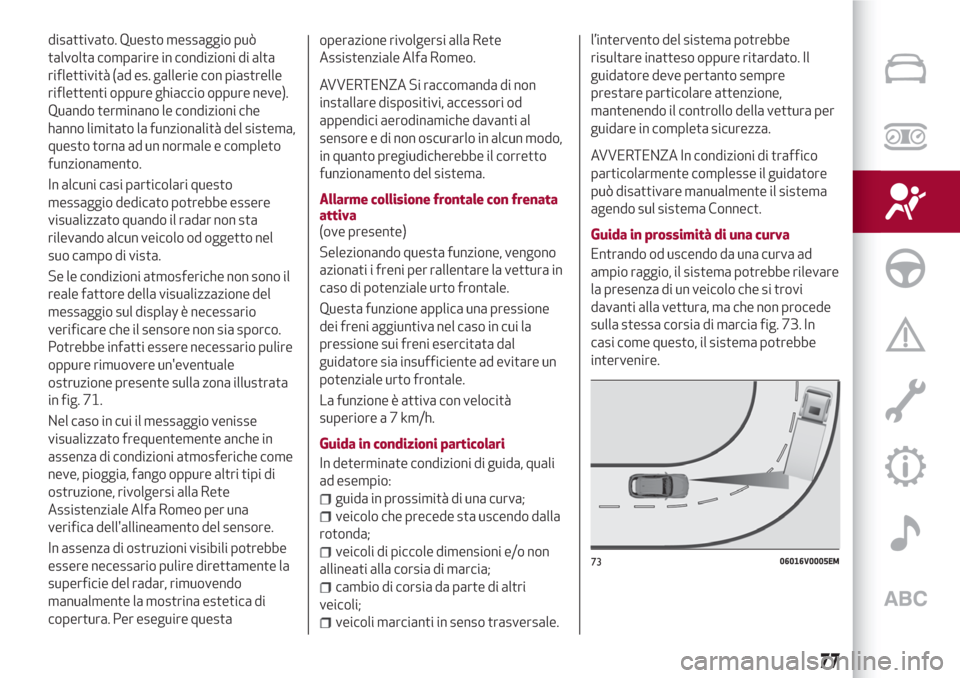

disattivato. Questo messaggio può
talvolta comparire in condizioni di alta
riflettività (ad es. gallerie con piastrelle
riflettenti oppure ghiaccio oppure neve).
Quando terminano le condizioni che
hanno limitato la funzionalità del sistema,
questo torna ad un normale e completo
funzionamento.
In alcuni casi particolari questo
messaggio dedicato potrebbe essere
visualizzato quando il radar non sta
rilevando alcun veicolo od oggetto nel
suo campo di vista.
Se le condizioni atmosferiche non sono il
reale fattore della visualizzazione del
messaggio sul display è necessario
verificare che il sensore non sia sporco.
Potrebbe infatti essere necessario pulire
oppure rimuovere un'eventuale
ostruzione presente sulla zona illustrata
in fig. 71.
Nel caso in cui il messaggio venisse
visualizzato frequentemente anche in
assenza di condizioni atmosferiche come
neve, pioggia, fango oppure altri tipi di
ostruzione, rivolgersi alla Rete
Assistenziale Alfa Romeo per una
verifica dell'allineamento del sensore.
In assenza di ostruzioni visibili potrebbe
essere necessario pulire direttamente la
superficie del radar, rimuovendo
manualmente la mostrina estetica di
copertura. Per eseguire questaoperazione rivolgersi alla Rete
Assistenziale Alfa Romeo.
AVVERTENZA Si raccomanda di non
installare dispositivi, accessori od
appendici aerodinamiche davanti al
sensore e di non oscurarlo in alcun modo,
in quanto pregiudicherebbe il corretto
funzionamento del sistema.
Allarme collisione frontale con frenata
attiva
(ove presente)
Selezionando questa funzione, vengono
azionati i freni per rallentare la vettura in
caso di potenziale urto frontale.
Questa funzione applica una pressione
dei freni aggiuntiva nel caso in cui la
pressione sui freni esercitata dal
guidatore sia insufficiente ad evitare un
potenziale urto frontale.
La funzione è attiva con velocità
superiore a 7 km/h.
Guida in condizioni particolari
In determinate condizioni di guida, quali
ad esempio:
guida in prossimità di una curva;
veicolo che precede sta uscendo dalla
rotonda;
veicoli di piccole dimensioni e/o non
allineati alla corsia di marcia;
cambio di corsia da parte di altri
veicoli;
veicoli marcianti in senso trasversale.l’intervento del sistema potrebbe
risultare inatteso oppure ritardato. Il
guidatore deve pertanto sempre
prestare particolare attenzione,
mantenendo il controllo della vettura per
guidare in completa sicurezza.
AVVERTENZA In condizioni di traffico
particolarmente complesse il guidatore
può disattivare manualmente il sistema
agendo sul sistema Connect.
Guida in prossimità di una curva
Entrando od uscendo da una curva ad
ampio raggio, il sistema potrebbe rilevare
la presenza di un veicolo che si trovi
davanti alla vettura, ma che non procede
sulla stessa corsia di marcia fig. 73. In
casi come questo, il sistema potrebbe
intervenire.
7306016V0005EM
77
Page 80 of 224

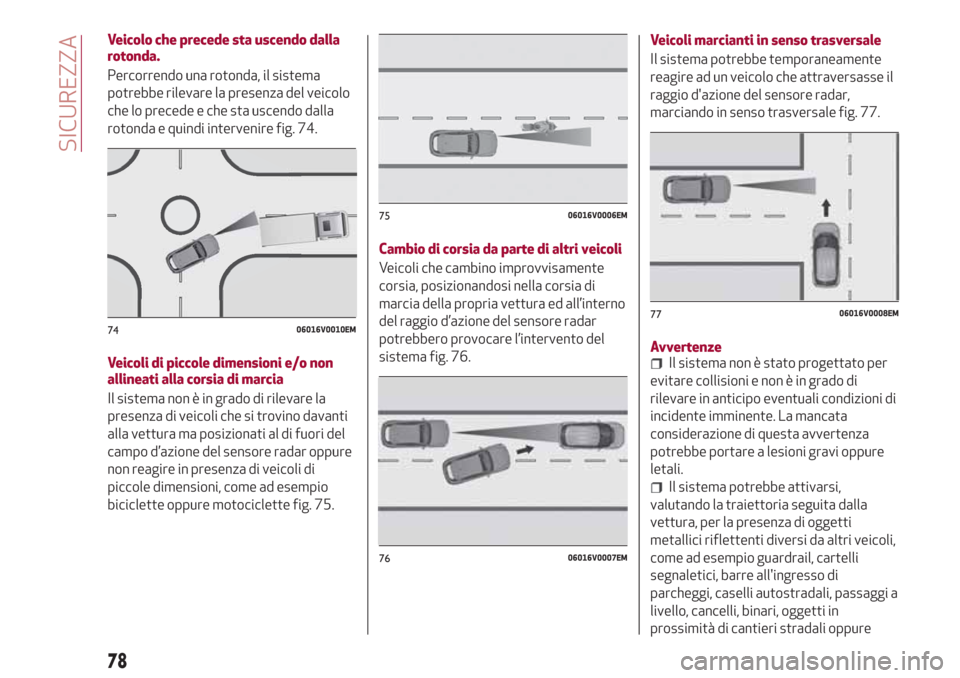

Veicolo che precede sta uscendo dalla
rotonda.
Percorrendo una rotonda, il sistema
potrebbe rilevare la presenza del veicolo
che lo precede e che sta uscendo dalla
rotonda e quindi intervenire fig. 74.
Veicoli di piccole dimensioni e/o non
allineati alla corsia di marcia
Il sistema non è in grado di rilevare la
presenza di veicoli che si trovino davanti
alla vettura ma posizionati al di fuori del
campo d’azione del sensore radar oppure
non reagire in presenza di veicoli di
piccole dimensioni, come ad esempio
biciclette oppure motociclette fig. 75.Cambio di corsia da parte di altri veicoli
Veicoli che cambino improvvisamente
corsia, posizionandosi nella corsia di
marcia della propria vettura ed all’interno
del raggio d’azione del sensore radar
potrebbero provocare l’intervento del
sistema fig. 76.Veicoli marcianti in senso trasversale
Il sistema potrebbe temporaneamente
reagire ad un veicolo che attraversasse il
raggio d'azione del sensore radar,
marciando in senso trasversale fig. 77.
Avvertenze
Il sistema non è stato progettato per
evitare collisioni e non è in grado di
rilevare in anticipo eventuali condizioni di
incidente imminente. La mancata
considerazione di questa avvertenza
potrebbe portare a lesioni gravi oppure
letali.
Il sistema potrebbe attivarsi,
valutando la traiettoria seguita dalla
vettura, per la presenza di oggetti
metallici riflettenti diversi da altri veicoli,
come ad esempio guardrail, cartelli
segnaletici, barre all'ingresso di
parcheggi, caselli autostradali, passaggi a
livello, cancelli, binari, oggetti in
prossimità di cantieri stradali oppure
7406016V0010EM
7506016V0006EM
7606016V0007EM
7706016V0008EM
78
SICUREZZA
