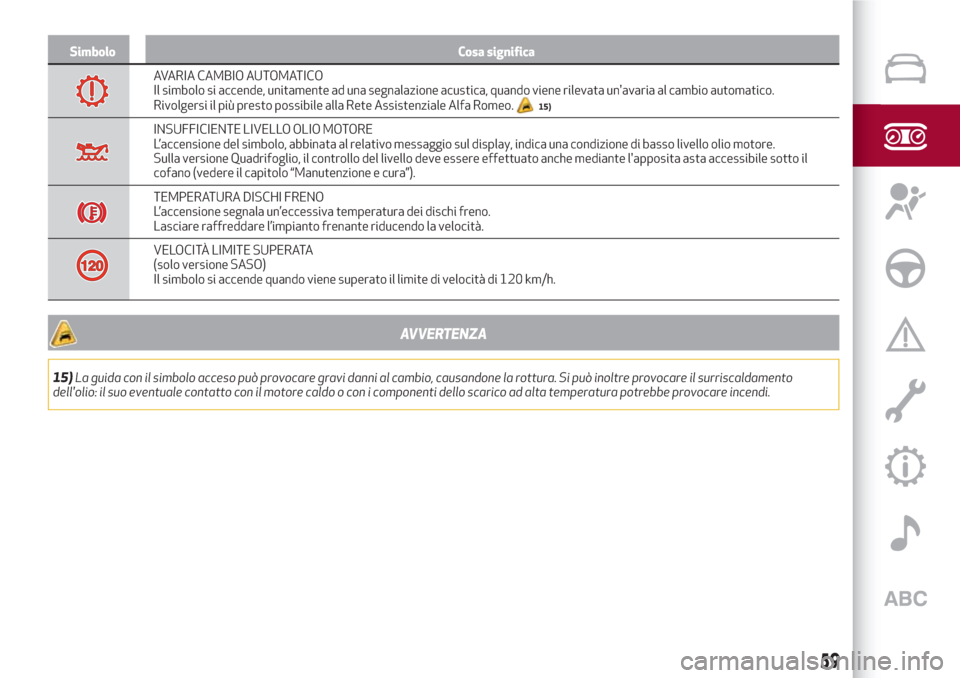

Simbolo Cosa significa
AVARIA CAMBIO AUTOMATICO
Il simbolo si accende, unitamente ad una segnalazione acustica, quando viene rilevata un'avaria al cambio automatico.
Rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo.
15)
INSUFFICIENTE LIVELLO OLIO MOTORE
L’accensione del simbolo, abbinata al relativo messaggio sul display, indica una condizione di basso livello olio motore.
Sulla versione Quadrifoglio, il controllo del livello deve essere effettuato anche mediante l'apposita asta accessibile sotto il
cofano (vedere il capitolo “Manutenzione e cura”).
TEMPERATURA DISCHI FRENO
L’accensione segnala un’eccessiva temperatura dei dischi freno.
Lasciare raffreddare l’impianto frenante riducendo la velocità.
VELOCITÀ LIMITE SUPERATA
(solo versione SASO)
Il simbolo si accende quando viene superato il limite di velocità di 120 km/h.
AVVERTENZA
15)La guida con il simbolo acceso può provocare gravi danni al cambio, causandone la rottura. Si può inoltre provocare il surriscaldamento
dell'olio: il suo eventuale contatto con il motore caldo o con i componenti dello scarico ad alta temperatura potrebbe provocare incendi.
59
Page 62 of 224
Simboli di colore giallo ambra
Simbolo Cosa significa
AVARIA SISTEMA ENGINE IMMOBILIZER / TENTATIVO DI EFFRAZIONE
Avaria sistema Engine Immobilizer
Il simbolo si accende per segnalare l’avaria del sistema Engine Immobilizer.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
Tentativo di effrazione
Il simbolo si accende al passaggio del dispositivo di avviamento in posizione ON, per segnalare che è avvenuto un possibile
tentativo di effrazione in presenza di allarme.
Chiave elettronica non riconosciuta
Il simbolo si accende quando si effettua un avviamento e la chiave elettronica non viene riconosciuta dal sistema.
Avaria sistema di allarme
Il simbolo si accende per segnalare l'avaria del sistema di allarme.
INTERVENTO SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende in caso di intervento del sistema blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile fare riferimento a quanto descritto nella sezione "Sistema
blocco combustibile" nel capitolo "In emergenza". Se non fosse possibile ripristinare l'alimentazione di combustibile, rivolgersi
alla Rete Assistenziale Alfa Romeo.
OLIO MOTORE DEGRADATO
(ove presente)
Il simbolo viene visualizzato sul display esclusivamente per un intervallo di tempo limitato.
AVVERTENZA Successivamente alla prima segnalazione, ad ogni avviamento del motore il simbolo continuerà ad accendersi
nella modalità precedentemente riportate finché l'olio non verrà sostituito.
L'accensione del simbolo non è da ritenersi un difetto della vettura, ma segnala che l'utilizzo normale della vettura ha portato alla
necessità di sostituire l'olio. Il degrado dell'olio motore viene accelerato da un utilizzo della vettura per brevi tratte, impedendo al
motore di raggiungere la temperatura di regime.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
16)
AVVERTENZA
16)In seguito all'accensione del simbolo, l'olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima
accensione del simbolo. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della
garanzia. L'accensione di questo simbolo non è legata al quantitativo di olio presente nel motore quindi, in caso di accensione a luce lampeggiante
della stessa, non bisogna assolutamente aggiungere nel motore altro olio.
60
CONOSCENZA DEL QUADRO STRUMENTI
Page 63 of 224
Simbolo Cosa significa
AVARIA SENSORE PRESSIONE OLIO MOTORE
Il simbolo si accende a luce fissa, in caso di avaria al sensore di pressione dell’olio motore.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SENSORE LIVELLO OLIO MOTORE
Il simbolo si accende in caso di avaria al sensore di livello dell'olio motore.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA FORWARD COLLISION WARNING (FCW)
Il simbolo si accende, in caso di avaria del sistema Forward Collision Warning.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA START & STOP EVO
Il simbolo si accende per segnalare l'avaria del sistema Start & Stop Evo.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l’avaria.
AVARIA SENSORE PIOGGIA
Il simbolo si accende in caso di avaria dell'automatismo tergicristallo.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SENSORE CREPUSCOLARE
Il simbolo si accende in caso di avaria dell'automatismo accensione automatica proiettori anabbaglianti.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA BLIND SPOT MONITORING
Il simbolo si accende in caso di avaria al sistema Blind Spot Monitoring.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SENSORE LIVELLO COMBUSTIBILE
Il simbolo si accende in caso di avaria del sensore livello combustibile
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA LUCI ESTERNE
Il simbolo si accende per segnalare un'avaria alle seguenti luci: luci diurne (DRL) / luci di parcheggio / luci di direzione rimorchio (se
presente) / luci rimorchio (se presente) / luci di posizione / luci di direzione / luce retronebbia / luce retromarcia / luci stop / luci
targa.
L’avaria potrebbe essere dovuta alla bruciatura della lampada oppure del relativo fusibile di protezione oppure l’interruzione del
collegamento elettrico.
Procedere alla sostituzione della lampada oppure del relativo fusibile. Rivolgersi alla Rete Assistenziale Alfa Romeo.
61
Page 64 of 224
Simbolo Cosa significa
AVARIA SISTEMA KEYLESS START
Il simbolo si accende, in caso di avaria al sistema Keyless Start.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende, in caso di avaria al sistema blocco combustibile.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA LANE DEPARTURE WARNING (LDW)
Il simbolo si accende anche in caso di avaria al sistema Lane Departure Warning.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA LUCI ABBAGLIANTI AUTOMATICHE (Automatic High Beam)
(ove presente)
Il simbolo si accende per segnalare l'avaria delle luci abbaglianti automatiche.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
ECCESSIVA TEMPERATURA OLIO CAMBIO AUTOMATICO
Il simbolo si accende in caso di surriscaldamento del cambio, a seguito di un uso particolarmente gravoso. In questo caso viene
effettuata una limitazione delle prestazioni del motore.
Attendere, con motore arrestato oppure al minimo, lo spegnimento del simbolo.
AVARIA CENTRALINA LUCI RIMORCHIO
Il simbolo si accende per segnalare l'avaria della centralina che gestisce le luci del rimorchio.
Verificare che il connettore luci rimorchio sia collegato correttamente alla presa, se al successivo avvio motore l’avaria dovesse
permanere occorre rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far verificare l'impianto.
AVARIA IMPIANTO AUDIO
Il simbolo si accende per segnalare l'avaria dell'impianto audio.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
AVARIA SISTEMA SPEED LIMITER
Durante la marcia, l'accensione del simbolo, segnala un'anomalia nel sistema Speed Limiter.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
INSUFFICIENTE LIVELLO LIQUIDO RAFFREDDAMENTO MOTORE
L’accensione del simbolo indica una condizione di basso livello liquido raffreddamento.
Rabboccare come descritto nel capitolo “Manutenzione e Cura”
62
CONOSCENZA DEL QUADRO STRUMENTI
Page 65 of 224
Simbolo Cosa significa
TAPPO SERBATOIO COMBUSTIBILE
S’illumina se il tappo del serbatoio combustibile è rimasto aperto o non è correttamente chiuso.
Chiudere correttamente il tappo.
AVARIA FRENO DI STAZIONAMENTO ELETTRICO
L’accensione della spia e del relativo messaggio sul display, segnala una avaria all’impianto del freno di stazionamento.
Questa avaria potrebbe bloccare la vettura parzialmente o completamente in quanto il freno di stazionamento potrebbe
rimanere attivato anche qualora sia stato disinserito automaticamente o manualmente tramite i relativi comandi. In questa
circostanza è possibile disinserire il freno di stazionamento seguendo la procedura di disinnesto di emergenza descritta nel
capitolo "In Emergenza".
Qualora sia ancora possibile utilizzare la vettura (freno di stazionamento non inserito), guidare fino al centro della Rete
Assistenziale Alfa Romeo più vicino e ricordare, effettuando ogni manovra/comando, che il freno elettrico di stazionamento non
è funzionante.
29)
ATTENZIONE
29)In presenza di avaria ed in caso di frenate violente, può avvenire il blocco delle ruote posteriori, con conseguente possibilità di sbandata.
Simbolo Cosa significa
INDICAZIONE GENERICA
Segnala informazioni e anomalie.
I messaggi abbinati descrivono l’anomalia.
AVARIA TRAZIONE INTEGRALE
Il simbolo si accende per segnalare l'avaria del sistema di trazione integrale.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
AVARIA SISTEMA AFS
L’accensione del simbolo, segnala l’avaria del sistema automatico direzionale fari.
Recarsi presso la Rete Assistenza Alfa Romeo per far verificare l’impianto.
AVARIA SISTEMA CONTROLLO DINAMICO DELLA TRAZIONE
L’accensione della spia segnala l'avaria del sistema di controllo dinamico della trazione.
63
Page 66 of 224
Simbolo Cosa significa
INSERIMENTO TARATURA SOSPENSIONI SOFT (ove presente)
Si accende quando si attiva il settaggio delle sospensioni più confortevole.
AVARIA AMMORTIZZATORI (ADC)
(ove presente)
L’accensione del simbolo durante la marcia, segnala un’anomalia nel sistema sospensioni.
Rivolgersi alla Rete Assistenziale Alfa Romeo per far verificare l’impianto.
AVARIA APERTURA/CHIUSURA ELETTRICA PORTELLONE
L’accensione del simbolo segnala l’avaria del sistema di apertura/chiusura elettrica del portellone.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l’avaria.
AVARIA GANCIO TRAINO ELETTRICO
L’accensione del simbolo segnala l’avaria del sistema di estrazione/chiusura elettrica del gancio di traino.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l’avaria.
LIVELLO LIQUIDO LAVACRISTALLI
Si accende per qualche secondo per indicare che il livello del liquido lavacristalli e lavafari (ove presente) è insufficiente.
Eseguire il rifornimento del liquido, per fare questo consultare il paragrafo “Verifica dei livelli” nel capitolo “Manutenzione e cura”.
Si consiglia l'uso di liquido con le caratteristiche indicate nel paragrafo “Fluidi e lubrificanti” all’interno del capitolo “Dati tecnici”.
AVARIA SISTEMA ACTIVE CRUISE CONTROL
L’accensione della spia durante la marcia, segnala un’anomalia nel sistema Cruise Control Adattativo.
Rivolgersi alla Rete Assistenziale Alfa Romeo per far verificare l’impianto.
USURA PASTIGLIE FRENI
S’illumina quando le pastiglie dei freni sono giunte al limite di usura.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVVERTENZA Utilizzare sempre ricambi originali o equivalenti in quanto il sistema Integrated Brake System (IBS) potrebbe
rilevare anomalie.
AVARIA SISTEMA PARK SENSOR
S’illumina quando il sistema è in avaria o non è disponibile.
Rivolgersi alla Rete Assistenziale Alfa Romeo per far verificare l’impianto.
POSSIBILE PRESENZA GHIACCIO SU STRADA
Il simbolo si accende quando la temperatura esterna è inferiore od uguale a 3°C.
64
CONOSCENZA DEL QUADRO STRUMENTI
Page 67 of 224
Simbolo Cosa significa
AVARIA DEL TERGICRISTALLO
Segnala l’avaria dei tergicristalli.
Rivolgersi alla Rete Assistenziale Alfa Romeo.
Simboli di colore verde
Simbolo Cosa significa
LUCI ANABBAGLIANTI (Presente su display 7" TFT Display)
La spia si accende attivando le luci anabbaglianti.
INTERVENTO START & STOP EVO
La spia si accende in caso di intervento dello Start & Stop Evo (arresto del motore).
Riavviando il motore la spia si spegne (per le modalità di riavviamento motore vedere quanto descritto al paragrafo "Start & Stop
Evo" nel capitolo "Avviamento e guida").
SISTEMA CRUISE CONTROL
La spia si accende attivando il sistema Cruise Control.
SISTEMA HILL DESCENT CONTROL HDC
Il simbolo si accende quando interviene il sistema HDC.
Simboli di colore blu
Simbolo Cosa significa
LUCI ABBAGLIANTI AUTOMATICHE (Presente su display 7" TFT Display)
Il simbolo si accende attivando le luci abbaglianti automatiche.
LUCI ABBAGLIANTI (Presente su display 7" TFT Display)
Il simbolo si accende attivando le luci abbaglianti.
65
Page 68 of 224
66
Pagina intenzionalmente lasciata bianca
Page 69 of 224

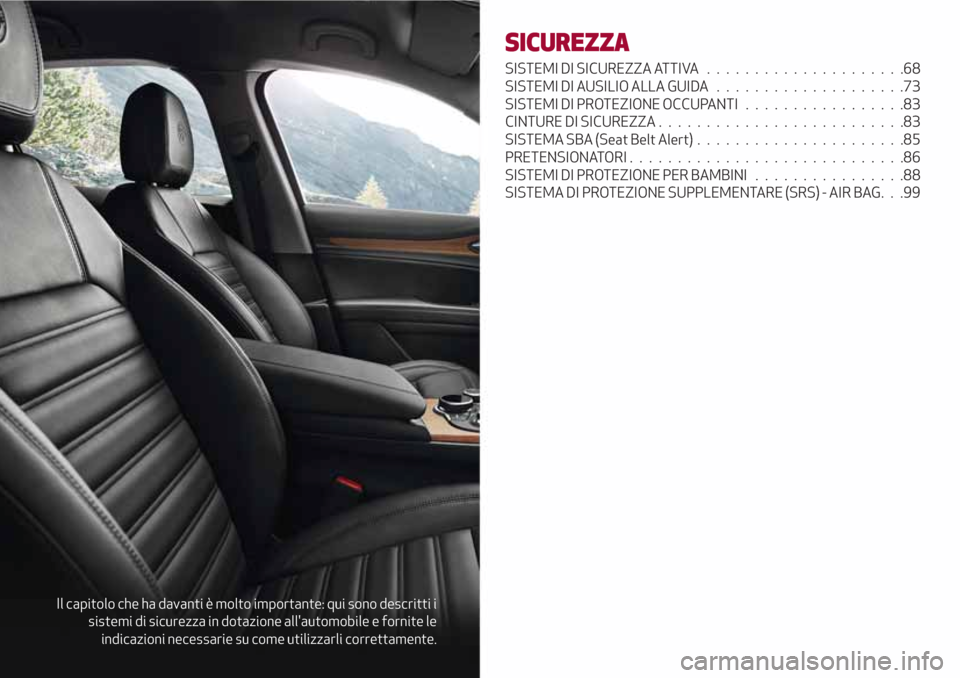

Il capitolo che ha davanti è molto importante: qui sono descritti i
sistemi di sicurezza in dotazione all'automobile e fornite le
indicazioni necessarie su come utilizzarli correttamente.
SICUREZZA
SISTEMI DI SICUREZZA ATTIVA.....................68
SISTEMI DI AUSILIO ALLA GUIDA....................73
SISTEMI DI PROTEZIONE OCCUPANTI.................83
CINTURE DI SICUREZZA..........................83
SISTEMA SBA (Seat Belt Alert)......................85
PRETENSIONATORI.............................86
SISTEMI DI PROTEZIONE PER BAMBINI................88
SISTEMA DI PROTEZIONE SUPPLEMENTARE (SRS) - AIR BAG. . .99
Page 70 of 224
SISTEMI DI SICUREZZA ATTIVA
La vettura può essere dotata dei
seguenti dispositivi di sicurezza attiva:
ABS (Anti-Lock Brakes);
DTC (Drive Train Control);
ESC (Electronic Stability Control);
TC (Traction Control);
PBA (Panic Brake Assist);
HSA (Hill Start Assist);
AST (Alfa™ Steering Torque);
HDC (Hill Discent Control)
Per il funzionamento dei sistemi vedere
quanto descritto alle pagine seguenti.
SISTEMA ABS (Anti-lock Braking
System)
È un sistema, parte integrante
dell'impianto frenante, che evita il
bloccaggio e conseguentemente lo
slittamento di una o più ruote, con
qualsiasi condizione del fondo stradale e
intensità dell'azione frenante,
garantendo in tal modo il controllo della
vettura anche nelle frenate di emergenza
ed ottimizzando gli spazi di arresto.
Il sistema interviene in frenata, quando le
ruote sono prossime al bloccaggio,
tipicamente in condizioni di frenate
d'emergenza o in condizioni di bassa
aderenza, dove i bloccaggi possono
essere più frequenti.
Il sistema aumenta inoltre la
controllabilità e stabilità della vetturaqualora la frenata avvenga su una
superficie con aderenza differenziata tra
le ruote del lato destro e del lato sinistro
oppure in curva.
Completa l'impianto il sistema EBD
(Electronic Braking Force Distribution),
che consente di ripartire l'azione
frenante fra le ruote anteriori e quelle
posteriori.
Intervento del sistema
L'ABS, che equipaggia questa vettura, è
dotato di funzionamento "brake by wire”
(Integrated Brake System - IBS). Con
questo sistema il comando di frenata,
dato con la pressione del pedale freno,
non viene trasmesso idraulicamente ma
elettronicamente, pertanto non è più
avvertibile la leggera pulsazione che si
aveva sul pedale con l'intervento del
sistema tradizionale.
30) 31) 32) 33) 34) 35)
SISTEMA DTC (Drive Train Control)(ove presente)
Alcune versioni di questa vettura sono
dotate di un sistema di trazione integrale
(AWD) attivo a richiesta che offre una
trazione ottimale per innumerevoli
condizioni di guida e di fondo stradale. Il
sistema riduce al minimo lo slittamento
degli pneumatici ridistribuendo
automaticamente la coppia alle ruote
anteriori e posteriori secondo necessità.Per massimizzare il risparmio di
combustibile, la vettura con AWD passa
automaticamente alla trazione
posteriore (RWD) quando la strada e le
condizioni ambientali sono tali da non
causare lo slittamento degli pneumatici.
Quando la strada e le condizioni
ambientali richiedono maggiore trazione,
la vettura passa automaticamente alla
modalità AWD.
36)
La modalità di guida, RWD o AWD viene
visualizzata sul display del quadro.
AVVERTENZA Se si accende il simbolo di
avaria dell’impianto, dopo l'avviamento
del motore o durante la guida, significa
che il sistema AWD non funziona in modo
corretto. Se il messaggio di avviso si
attiva frequentemente, si consiglia di
fare eseguire le operazioni di
manutenzione.
37)
SISTEMA ESC (Electronic Stability
Control)
Il sistema ESC migliora il controllo
direzionale e la stabilità della vettura
sotto diverse condizioni di guida.
Il sistema ESC corregge il sottosterzo e il
sovrasterzo della vettura, ripartendo la
frenata sulle ruote appropriate. Inoltre
anche la coppia erogata dal motore può
68
SICUREZZA
