Alfa Romeo Stelvio 2017 Manuel du propriétaire (in French)
Manufacturer: ALFA ROMEO, Model Year: 2017, Model line: Stelvio, Model: Alfa Romeo Stelvio 2017Pages: 228, PDF Size: 4.08 MB
Page 11 of 228

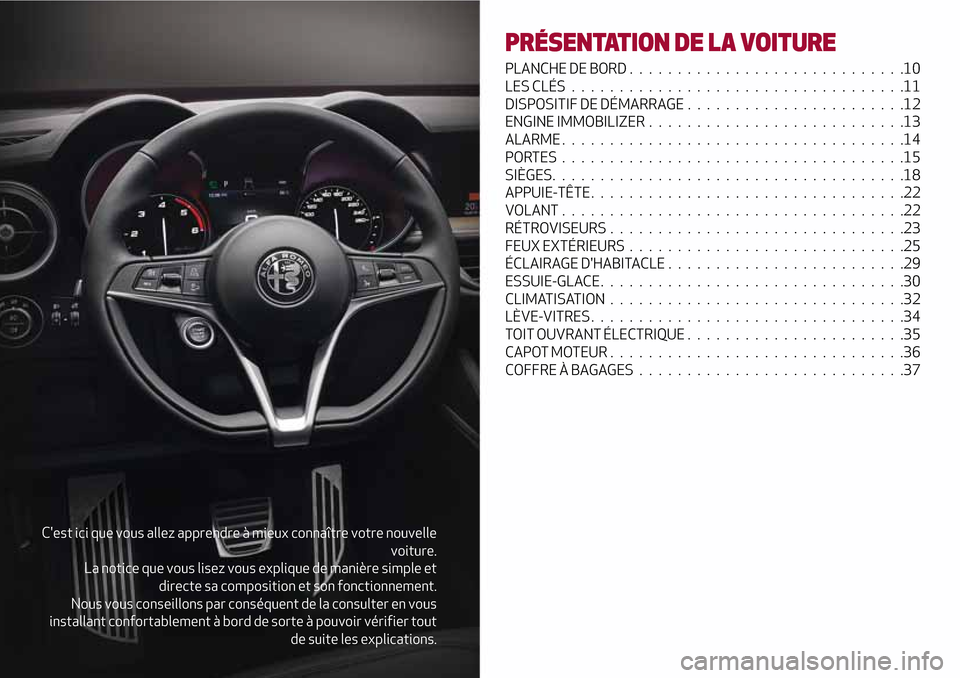

C'est ici que vous allez apprendre à mieux connaître votre nouvelle
voiture.
La notice que vous lisez vous explique de manière simple et
directe sa composition et son fonctionnement.
Nous vous conseillons par conséquent de la consulter en vous
installant confortablement à bord de sorte à pouvoir vérifier tout
de suite les explications.
PRÉSENTATION DE LA VOITURE
PLANCHE DE BORD.............................10
LESCLÉS...................................11
DISPOSITIF DE DÉMARRAGE.......................12
ENGINE IMMOBILIZER...........................13
ALARME....................................14
PORTES....................................15
SIÈGES.....................................18
APPUIE-TÊTE.................................22
VOLANT....................................22
RÉTROVISEURS...............................23
FEUX EXTÉRIEURS.............................25
ÉCLAIRAGE D'HABITACLE . . .......................29
ESSUIE-GLACE................................30
CLIMATISATION...............................32
LÈVE-VITRES .................................34
TOIT OUVRANT ÉLECTRIQUE . . .....................35
CAPOT MOTEUR...............................36
COFFRE À BAGAGES ............................37
Page 12 of 228

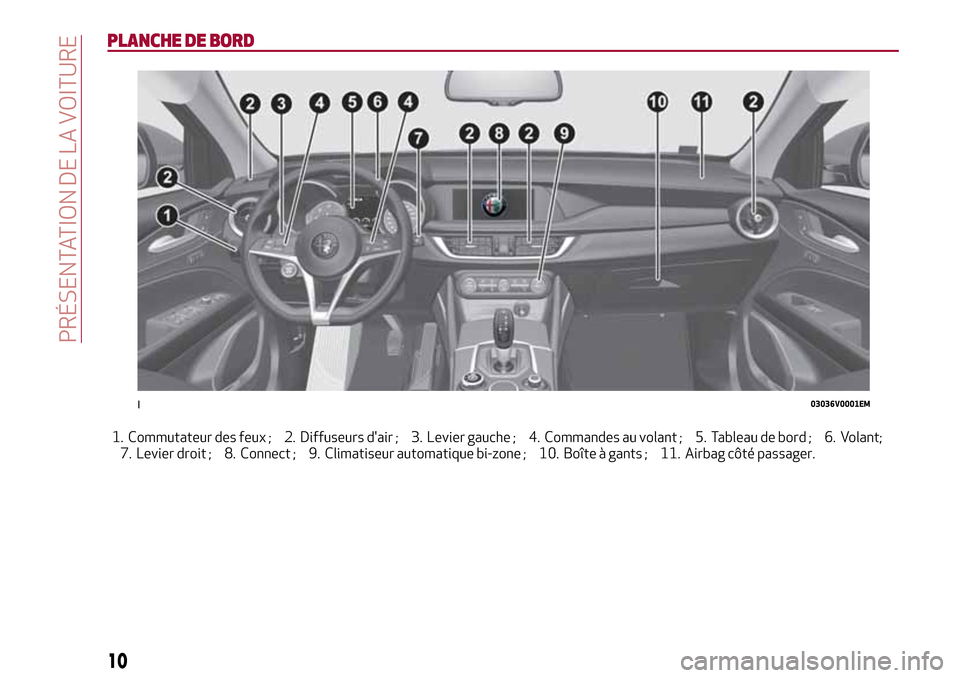

PLANCHE DE BORD
1. Commutateur des feux ; 2. Diffuseurs d'air ; 3. Levier gauche ; 4. Commandes au volant ; 5. Tableau de bord ; 6. Volant;
7. Levier droit ; 8. Connect ; 9. Climatiseur automatique bi-zone ; 10. Boîte à gants ; 11. Airbag côté passager.
103036V0001EM
10
PRÉSENTATION DE LA VOITURE
Page 13 of 228

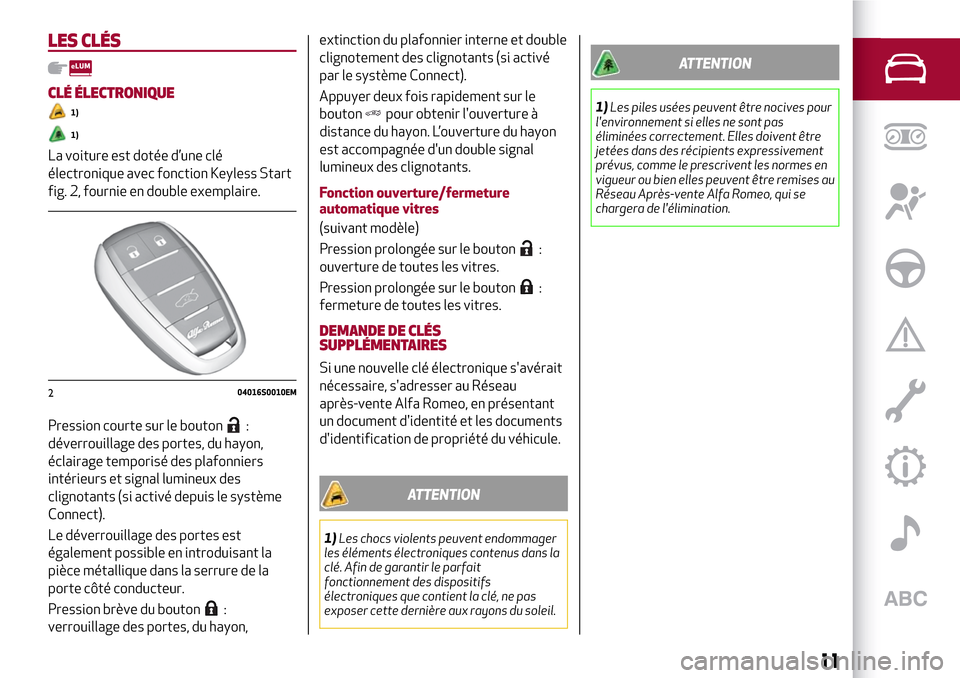

LES CLÉS
CLÉ ÉLECTRONIQUE
1)
1)
La voiture est dotée d’une clé
électronique avec fonction Keyless Start
fig. 2, fournie en double exemplaire.
Pression courte sur le bouton
:
déverrouillage des portes, du hayon,
éclairage temporisé des plafonniers
intérieurs et signal lumineux des
clignotants (si activé depuis le système
Connect).
Le déverrouillage des portes est
également possible en introduisant la
pièce métallique dans la serrure de la
porte côté conducteur.
Pression brève du bouton
:
verrouillage des portes, du hayon,extinction du plafonnier interne et double
clignotement des clignotants (si activé
par le système Connect).
Appuyer deux fois rapidement sur le
bouton
pour obtenir l'ouverture à
distance du hayon. L’ouverture du hayon
est accompagnée d'un double signal
lumineux des clignotants.
Fonction ouverture/fermeture
automatique vitres
(suivant modèle)
Pression prolongée sur le bouton
:
ouverture de toutes les vitres.
Pression prolongée sur le bouton
:
fermeture de toutes les vitres.
DEMANDE DE CLÉS
SUPPLÉMENTAIRES
Si une nouvelle clé électronique s'avérait
nécessaire, s'adresser au Réseau
après-vente Alfa Romeo, en présentant
un document d'identité et les documents
d'identification de propriété du véhicule.
ATTENTION
1)Les chocs violents peuvent endommager
les éléments électroniques contenus dans la
clé. Afin de garantir le parfait
fonctionnement des dispositifs
électroniques que contient la clé, ne pas
exposer cette dernière aux rayons du soleil.
ATTENTION
1)Les piles usées peuvent être nocives pour
l'environnement si elles ne sont pas
éliminées correctement. Elles doivent être
jetées dans des récipients expressivement
prévus, comme le prescrivent les normes en
vigueur ou bien elles peuvent être remises au
Réseau Après-vente Alfa Romeo, qui se
chargera de l'élimination.
204016S0010EM
11
Page 14 of 228

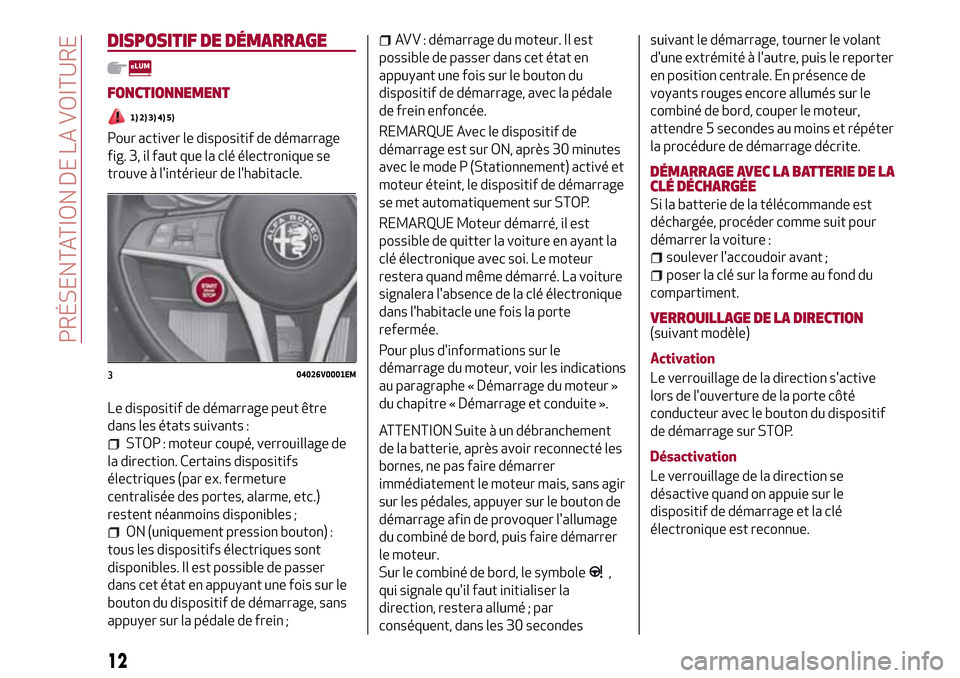

DISPOSITIF DE DÉMARRAGE
FONCTIONNEMENT
1) 2) 3) 4) 5)
Pour activer le dispositif de démarrage
fig. 3, il faut que la clé électronique se
trouve à l'intérieur de l'habitacle.
Le dispositif de démarrage peut être
dans les états suivants :
STOP : moteur coupé, verrouillage de
la direction. Certains dispositifs
électriques (par ex. fermeture
centralisée des portes, alarme, etc.)
restent néanmoins disponibles ;
ON (uniquement pression bouton) :
tous les dispositifs électriques sont
disponibles. Il est possible de passer
dans cet état en appuyant une fois sur le
bouton du dispositif de démarrage, sans
appuyer sur la pédale de frein ;
AVV : démarrage du moteur. Il est
possible de passer dans cet état en
appuyant une fois sur le bouton du
dispositif de démarrage, avec la pédale
de frein enfoncée.
REMARQUE Avec le dispositif de
démarrage est sur ON, après 30 minutes
avec le mode P (Stationnement) activé et
moteur éteint, le dispositif de démarrage
se met automatiquement sur STOP.
REMARQUE Moteur démarré, il est
possible de quitter la voiture en ayant la
clé électronique avec soi. Le moteur
restera quand même démarré. La voiture
signalera l'absence de la clé électronique
dans l'habitacle une fois la porte
refermée.
Pour plus d'informations sur le
démarrage du moteur, voir les indications
au paragraphe « Démarrage du moteur »
du chapitre « Démarrage et conduite ».
ATTENTION Suite à un débranchement
de la batterie, après avoir reconnecté les
bornes, ne pas faire démarrer
immédiatement le moteur mais, sans agir
sur les pédales, appuyer sur le bouton de
démarrage afin de provoquer l'allumage
du combiné de bord, puis faire démarrer
le moteur.
Sur le combiné de bord, le symbole
,
qui signale qu'il faut initialiser la
direction, restera allumé ; par
conséquent, dans les 30 secondessuivant le démarrage, tourner le volant
d'une extrémité à l'autre, puis le reporter
en position centrale. En présence de
voyants rouges encore allumés sur le
combiné de bord, couper le moteur,
attendre 5 secondes au moins et répéter
la procédure de démarrage décrite.
DÉMARRAGE AVEC LA BATTERIE DE LA
CLÉ DÉCHARGÉE
Si la batterie de la télécommande est
déchargée, procéder comme suit pour
démarrer la voiture :
soulever l'accoudoir avant ;
poser la clé sur la forme au fond du
compartiment.
VERROUILLAGE DE LA DIRECTION(suivant modèle)
Activation
Le verrouillage de la direction s'active
lors de l'ouverture de la porte côté
conducteur avec le bouton du dispositif
de démarrage sur STOP.
Désactivation
Le verrouillage de la direction se
désactive quand on appuie sur le
dispositif de démarrage et la clé
électronique est reconnue.
304026V0001EM
12
PRÉSENTATION DE LA VOITURE
Page 15 of 228

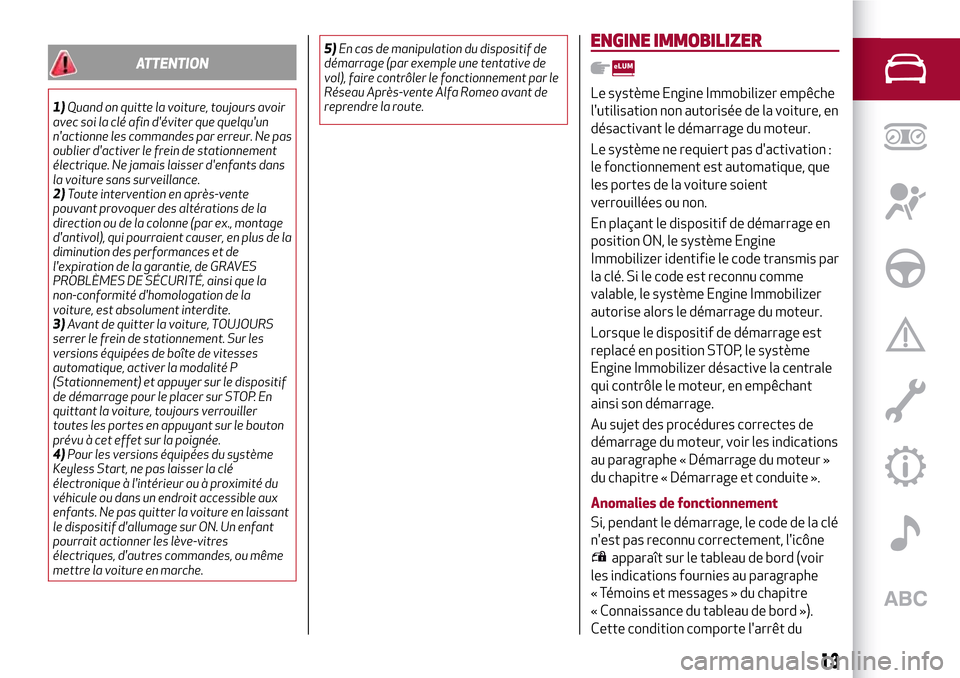

ATTENTION
1)Quand on quitte la voiture, toujours avoir
avec soi la clé afin d'éviter que quelqu'un
n'actionne les commandes par erreur. Ne pas
oublier d'activer le frein de stationnement
électrique. Ne jamais laisser d'enfants dans
la voiture sans surveillance.
2)Toute intervention en après-vente
pouvant provoquer des altérations de la
direction ou de la colonne (par ex., montage
d'antivol), qui pourraient causer, en plus de la
diminution des performances et de
l'expiration de la garantie, de GRAVES
PROBLÈMES DE SÉCURITÉ, ainsi que la
non-conformité d'homologation de la
voiture, est absolument interdite.
3)Avant de quitter la voiture, TOUJOURS
serrer le frein de stationnement. Sur les
versions équipées de boîte de vitesses
automatique, activer la modalité P
(Stationnement) et appuyer sur le dispositif
de démarrage pour le placer sur STOP. En
quittant la voiture, toujours verrouiller
toutes les portes en appuyant sur le bouton
prévu à cet effet sur la poignée.
4)Pour les versions équipées du système
Keyless Start, ne pas laisser la clé
électronique à l'intérieur ou à proximité du
véhicule ou dans un endroit accessible aux
enfants. Ne pas quitter la voiture en laissant
le dispositif d'allumage sur ON. Un enfant
pourrait actionner les lève-vitres
électriques, d'autres commandes, ou même
mettre la voiture en marche.5)En cas de manipulation du dispositif de
démarrage (par exemple une tentative de
vol), faire contrôler le fonctionnement par le
Réseau Après-vente Alfa Romeo avant de
reprendre la route.
ENGINE IMMOBILIZER
Le système Engine Immobilizer empêche
l'utilisation non autorisée de la voiture, en
désactivant le démarrage du moteur.
Le système ne requiert pas d'activation :
le fonctionnement est automatique, que
les portes de la voiture soient
verrouillées ou non.
En plaçant le dispositif de démarrage en
position ON, le système Engine
Immobilizer identifie le code transmis par
la clé. Si le code est reconnu comme
valable, le système Engine Immobilizer
autorise alors le démarrage du moteur.
Lorsque le dispositif de démarrage est
replacé en position STOP, le système
Engine Immobilizer désactive la centrale
qui contrôle le moteur, en empêchant
ainsi son démarrage.
Au sujet des procédures correctes de
démarrage du moteur, voir les indications
au paragraphe « Démarrage du moteur »
du chapitre « Démarrage et conduite ».
Anomalies de fonctionnement
Si, pendant le démarrage, le code de la clé
n'est pas reconnu correctement, l'icône
apparaît sur le tableau de bord (voir
les indications fournies au paragraphe
« Témoins et messages » du chapitre
« Connaissance du tableau de bord »).
Cette condition comporte l'arrêt du
13
Page 16 of 228

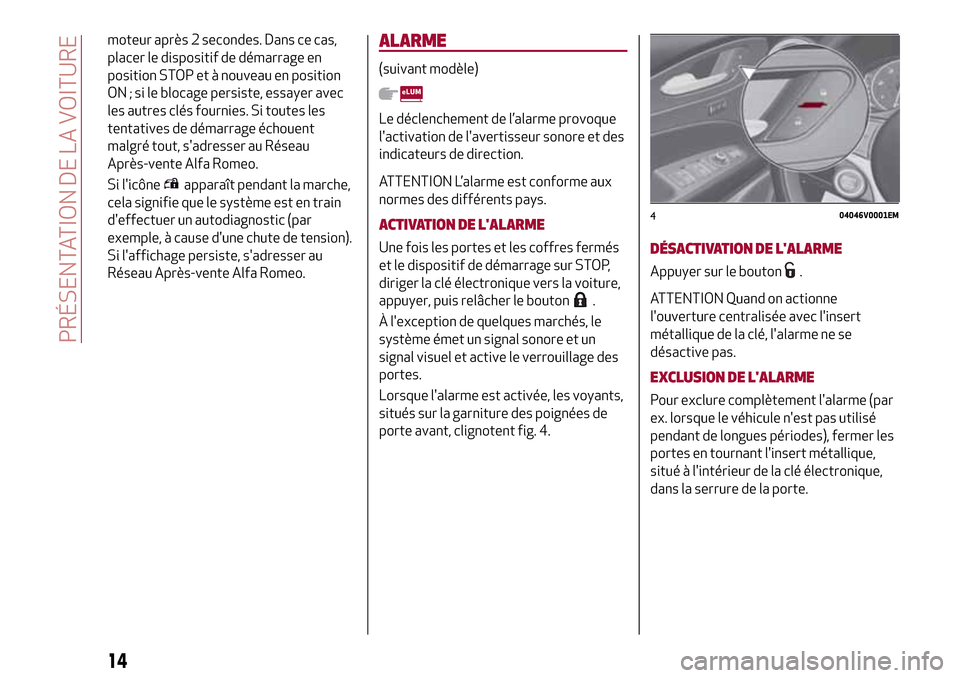

moteur après 2 secondes. Dans ce cas,
placer le dispositif de démarrage en
position STOP et à nouveau en position
ON ; si le blocage persiste, essayer avec
les autres clés fournies. Si toutes les
tentatives de démarrage échouent
malgré tout, s'adresser au Réseau
Après-vente Alfa Romeo.
Si l'icône
apparaît pendant la marche,
cela signifie que le système est en train
d'effectuer un autodiagnostic (par
exemple, à cause d'une chute de tension).
Si l'affichage persiste, s'adresser au
Réseau Après-vente Alfa Romeo.
ALARME
(suivant modèle)
Le déclenchement de l’alarme provoque
l'activation de l'avertisseur sonore et des
indicateurs de direction.
ATTENTION L’alarme est conforme aux
normes des différents pays.
ACTIVATION DE L'ALARME
Une fois les portes et les coffres fermés
et le dispositif de démarrage sur STOP,
diriger la clé électronique vers la voiture,
appuyer, puis relâcher le bouton
.
À l'exception de quelques marchés, le
système émet un signal sonore et un
signal visuel et active le verrouillage des
portes.
Lorsque l'alarme est activée, les voyants,
situés sur la garniture des poignées de
porte avant, clignotent fig. 4.
DÉSACTIVATION DE L'ALARME
Appuyer sur le bouton.
ATTENTION Quand on actionne
l'ouverture centralisée avec l'insert
métallique de la clé, l'alarme ne se
désactive pas.
EXCLUSION DE L'ALARME
Pour exclure complètement l'alarme (par
ex. lorsque le véhicule n'est pas utilisé
pendant de longues périodes), fermer les
portes en tournant l'insert métallique,
situé à l'intérieur de la clé électronique,
dans la serrure de la porte.
404046V0001EM
14
PRÉSENTATION DE LA VOITURE
Page 17 of 228

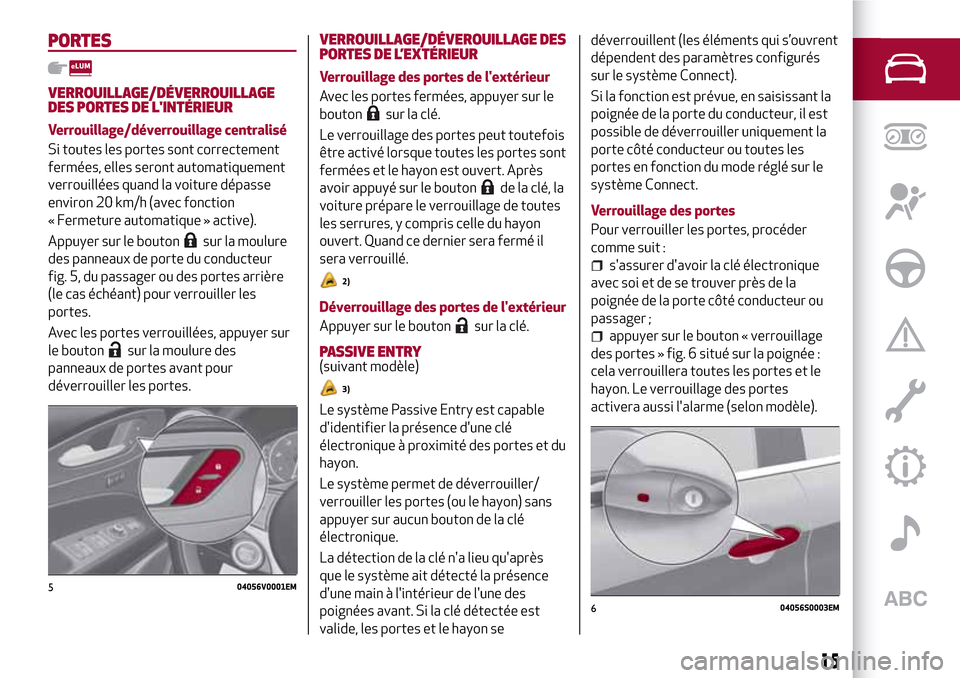

PORTES
VERROUILLAGE/DÉVERROUILLAGE
DES PORTES DE L'INTÉRIEUR
Verrouillage/déverrouillage centralisé
Si toutes les portes sont correctement
fermées, elles seront automatiquement
verrouillées quand la voiture dépasse
environ 20 km/h (avec fonction
« Fermeture automatique » active).
Appuyer sur le bouton
sur la moulure
des panneaux de porte du conducteur
fig. 5, du passager ou des portes arrière
(le cas échéant) pour verrouiller les
portes.
Avec les portes verrouillées, appuyer sur
le bouton
sur la moulure des
panneaux de portes avant pour
déverrouiller les portes.
VERROUILLAGE/DÉVEROUILLAGE DES
PORTES DE L’EXTÉRIEUR
Verrouillage des portes de l'extérieur
Avec les portes fermées, appuyer sur le
bouton
sur la clé.
Le verrouillage des portes peut toutefois
être activé lorsque toutes les portes sont
fermées et le hayon est ouvert. Après
avoir appuyé sur le bouton
de la clé, la
voiture prépare le verrouillage de toutes
les serrures, y compris celle du hayon
ouvert. Quand ce dernier sera fermé il
sera verrouillé.
2)
Déverrouillage des portes de l'extérieur
Appuyer sur le bouton
sur la clé.
PASSIVE ENTRY(suivant modèle)
3)
Le système Passive Entry est capable
d'identifier la présence d'une clé
électronique à proximité des portes et du
hayon.
Le système permet de déverrouiller/
verrouiller les portes (ou le hayon) sans
appuyer sur aucun bouton de la clé
électronique.
La détection de la clé n'a lieu qu'après
que le système ait détecté la présence
d'une main à l'intérieur de l'une des
poignées avant. Si la clé détectée est
valide, les portes et le hayon sedéverrouillent (les éléments qui s’ouvrent
dépendent des paramètres configurés
sur le système Connect).
Si la fonction est prévue, en saisissant la
poignée de la porte du conducteur, il est
possible de déverrouiller uniquement la
porte côté conducteur ou toutes les
portes en fonction du mode réglé sur le
système Connect.
Verrouillage des portes
Pour verrouiller les portes, procéder
comme suit :
s'assurer d'avoir la clé électronique
avec soi et de se trouver près de la
poignée de la porte côté conducteur ou
passager ;
appuyer sur le bouton « verrouillage
des portes » fig. 6 situé sur la poignée :
cela verrouillera toutes les portes et le
hayon. Le verrouillage des portes
activera aussi l'alarme (selon modèle).
504056V0001EM
604056S0003EM
15
Page 18 of 228
AVERTISSEMENT Après avoir appuyé sur
le bouton de « verrouillage des portes », il
est nécessaire d'attendre 2 secondes
avant de pouvoir déverrouiller de
nouveau les portes au moyen de la
poignée. En tirant sur la poignée de la
porte dans un délai de 2 secondes, il est
donc possible de vérifier si la voiture est
bien fermée, sans que les portes se
déverrouillent de nouveau.
Les portes et le hayon de la voiture
peuvent être toutefois verrouillés en
appuyant sur le bouton
de la clé
électronique ou sur le panneau intérieur
de la porte de la voiture.
Ouverture d'urgence de la porte côté
conducteur
Si la clé électronique ne fonctionne pas,
par exemple en cas de batterie de la clé
électronique ou de la voiture déchargée, il
est toutefois possible d'utiliser l'insert
métallique d'urgence située à l'intérieur
de la clé pour actionner le déverrouillage
de la serrure de la porte côté conducteur.
Pour extraire l'insert métallique,
procéder comme suit :
En maintenant les points indiqués
fig. 7 enfoncés, faire glisser le couvercle
vers le bas ;
retirer l'empiècement de la clé de son
logement fig. 8 ;
introduire l'insert métallique dans la
serrure de la porte côté conducteur et latourner pour déverrouiller la serrure de la
porte.
Ne pas appuyer sur le bouton verrouillage
/ déverrouillage portes fig. 6 et tirer
simultanément sur la poignée (voir fig. 9 ).
DISPOSITIF POWER LOCK(suivant modèle)
6)
Il s'agit d'un dispositif de sécurité qui
interdit le fonctionnement des poignées
internes de la voiture et du bouton de
verrouillage / déverrouillage des portes.
De cette manière il neutralise l'ouverture
des portes depuis l'intérieur de
l'habitacle, empêchant ainsi les
tentatives d'effraction (par ex. bris d'une
vitre).
Il est conseillé d'enclencher ce dispositif
à chaque stationnement de la voiture.
Activation du dispositif
Le dispositif s’active automatiquement
sur toutes les portes lorsque l’on
effectue une pression double rapide sur
le bouton
de la clé.
L’activation du dispositif est signalée par
3 clignotements des clignotants.
704016S0002EM
804016S0003EM
904056S0004EM
16
PRÉSENTATION DE LA VOITURE
Page 19 of 228

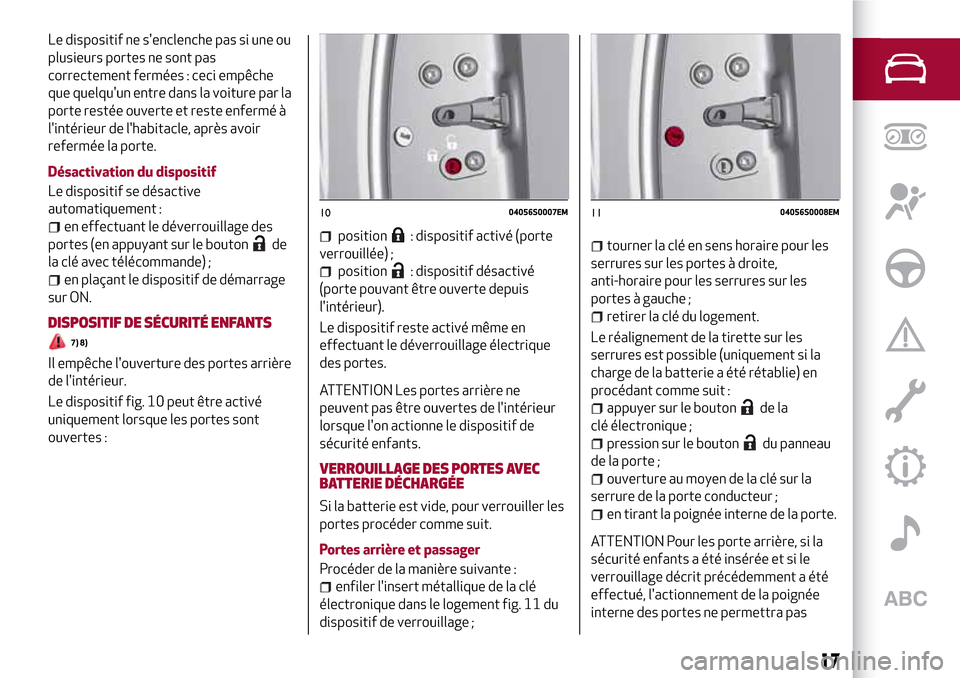

Le dispositif ne s'enclenche pas si une ou
plusieurs portes ne sont pas
correctement fermées : ceci empêche
que quelqu'un entre dans la voiture par la
porte restée ouverte et reste enfermé à
l'intérieur de l'habitacle, après avoir
refermée la porte.
Désactivation du dispositif
Le dispositif se désactive
automatiquement :
en effectuant le déverrouillage des
portes (en appuyant sur le bouton
de
la clé avec télécommande) ;
en plaçant le dispositif de démarrage
sur ON.
DISPOSITIF DE SÉCURITÉ ENFANTS
7) 8)
Il empêche l'ouverture des portes arrière
de l'intérieur.
Le dispositif fig. 10 peut être activé
uniquement lorsque les portes sont
ouvertes :
position: dispositif activé (porte
verrouillée) ;
position: dispositif désactivé
(porte pouvant être ouverte depuis
l'intérieur).
Le dispositif reste activé même en
effectuant le déverrouillage électrique
des portes.
ATTENTION Les portes arrière ne
peuvent pas être ouvertes de l'intérieur
lorsque l'on actionne le dispositif de
sécurité enfants.
VERROUILLAGE DES PORTES AVEC
BATTERIE DÉCHARGÉE
Si la batterie est vide, pour verrouiller les
portes procéder comme suit.
Portes arrière et passager
Procéder de la manière suivante :
enfiler l'insert métallique de la clé
électronique dans le logement fig. 11 du
dispositif de verrouillage ;
tourner la clé en sens horaire pour les
serrures sur les portes à droite,
anti-horaire pour les serrures sur les
portes à gauche ;
retirer la clé du logement.
Le réalignement de la tirette sur les
serrures est possible (uniquement si la
charge de la batterie a été rétablie) en
procédant comme suit :
appuyer sur le boutonde la
clé électronique ;
pression sur le boutondu panneau
de la porte ;
ouverture au moyen de la clé sur la
serrure de la porte conducteur ;
en tirant la poignée interne de la porte.
ATTENTION Pour les porte arrière, si la
sécurité enfants a été insérée et si le
verrouillage décrit précédemment a été
effectué, l'actionnement de la poignée
interne des portes ne permettra pas
1004056S0007EM1104056S0008EM
17
Page 20 of 228

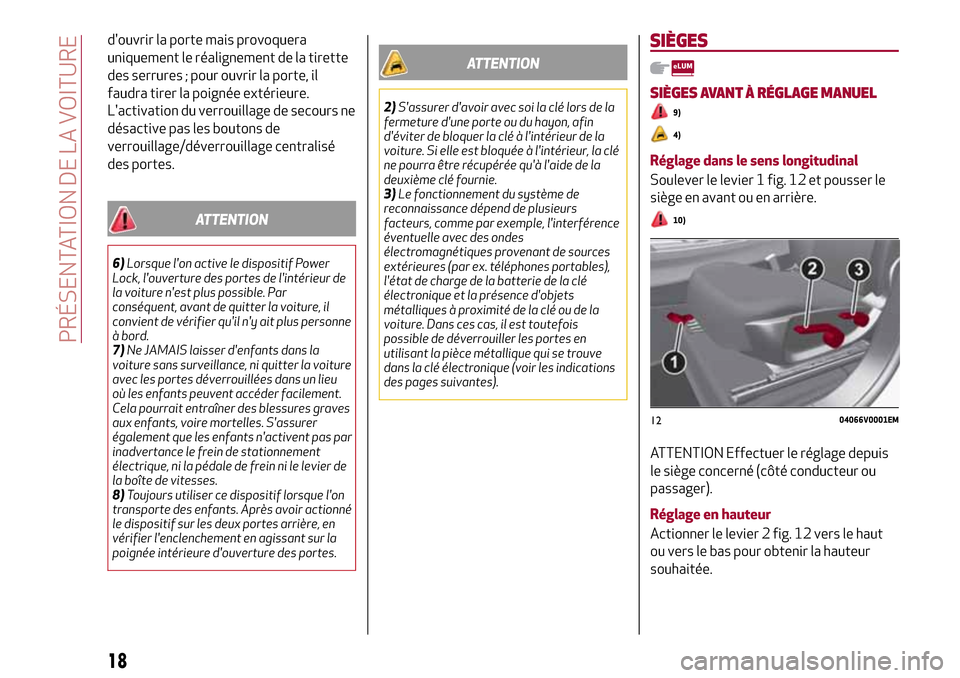

d'ouvrir la porte mais provoquera
uniquement le réalignement de la tirette
des serrures ; pour ouvrir la porte, il
faudra tirer la poignée extérieure.
L'activation du verrouillage de secours ne
désactive pas les boutons de
verrouillage/déverrouillage centralisé
des portes.
ATTENTION
6)Lorsque l'on active le dispositif Power
Lock, l'ouverture des portes de l'intérieur de
la voiture n'est plus possible. Par
conséquent, avant de quitter la voiture, il
convient de vérifier qu'il n'y ait plus personne
à bord.
7)Ne JAMAIS laisser d'enfants dans la
voiture sans surveillance, ni quitter la voiture
avec les portes déverrouillées dans un lieu
où les enfants peuvent accéder facilement.
Cela pourrait entraîner des blessures graves
aux enfants, voire mortelles. S'assurer
également que les enfants n'activent pas par
inadvertance le frein de stationnement
électrique, ni la pédale de frein ni le levier de
la boîte de vitesses.
8)Toujours utiliser ce dispositif lorsque l'on
transporte des enfants. Après avoir actionné
le dispositif sur les deux portes arrière, en
vérifier l'enclenchement en agissant sur la
poignée intérieure d'ouverture des portes.
ATTENTION
2)S'assurer d'avoir avec soi la clé lors de la
fermeture d'une porte ou du hayon, afin
d'éviter de bloquer la clé à l'intérieur de la
voiture. Si elle est bloquée à l'intérieur, la clé
ne pourra être récupérée qu'à l'aide de la
deuxième clé fournie.
3)Le fonctionnement du système de
reconnaissance dépend de plusieurs
facteurs, comme par exemple, l'interférence
éventuelle avec des ondes
électromagnétiques provenant de sources
extérieures (par ex. téléphones portables),
l'état de charge de la batterie de la clé
électronique et la présence d'objets
métalliques à proximité de la clé ou de la
voiture. Dans ces cas, il est toutefois
possible de déverrouiller les portes en
utilisant la pièce métallique qui se trouve
dans la clé électronique (voir les indications
des pages suivantes).
SIÈGES
SIÈGES AVANT À RÉGLAGE MANUEL
9)
4)
Réglage dans le sens longitudinal
Soulever le levier 1 fig. 12 et pousser le
siège en avant ou en arrière.
10)
ATTENTION Effectuer le réglage depuis
le siège concerné (côté conducteur ou
passager).
Réglage en hauteur
Actionner le levier 2 fig. 12 vers le haut
ou vers le bas pour obtenir la hauteur
souhaitée.
1204066V0001EM
18
PRÉSENTATION DE LA VOITURE
