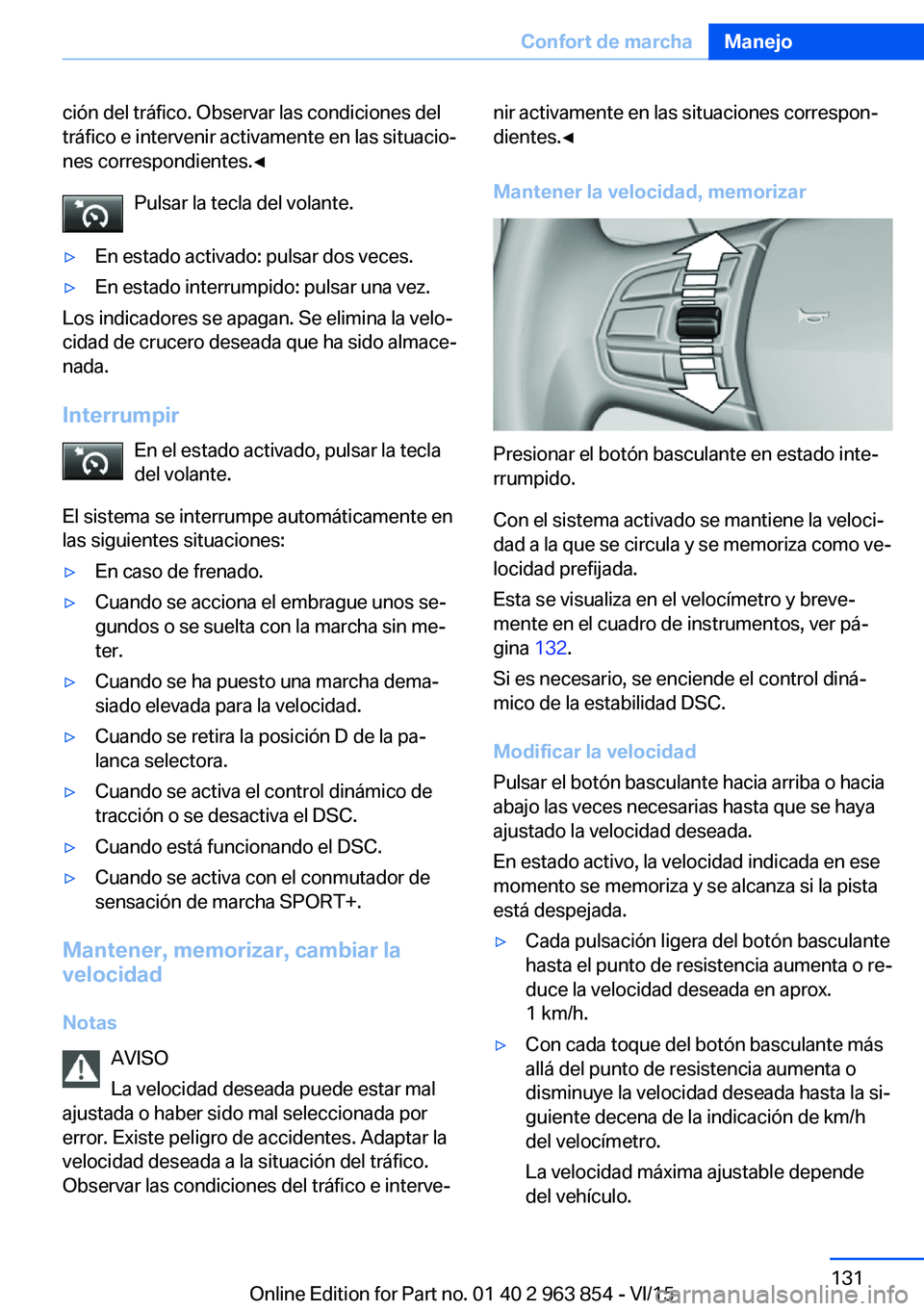

ción del tráfico. Observar las condiciones del
tráfico e intervenir activamente en las situacio‐
nes correspondientes.◀
Pulsar la tecla del volante.▷En estado activado: pulsar dos veces.▷En estado interrumpido: pulsar una vez.
Los indicadores se apagan. Se elimina la velo‐
cidad de crucero deseada que ha sido almace‐
nada.
Interrumpir En el estado activado, pulsar la tecla
del volante.
El sistema se interrumpe automáticamente en
las siguientes situaciones:
▷En caso de frenado.▷Cuando se acciona el embrague unos se‐
gundos o se suelta con la marcha sin me‐
ter.▷Cuando se ha puesto una marcha dema‐
siado elevada para la velocidad.▷Cuando se retira la posición D de la pa‐
lanca selectora.▷Cuando se activa el control dinámico de
tracción o se desactiva el DSC.▷Cuando está funcionando el DSC.▷Cuando se activa con el conmutador de
sensación de marcha SPORT+.
Mantener, memorizar, cambiar la
velocidad
Notas AVISO
La velocidad deseada puede estar mal
ajustada o haber sido mal seleccionada por
error. Existe peligro de accidentes. Adaptar la
velocidad deseada a la situación del tráfico.
Observar las condiciones del tráfico e interve‐
nir activamente en las situaciones correspon‐
dientes.◀
Mantener la velocidad, memorizar
Presionar el botón basculante en estado inte‐
rrumpido.
Con el sistema activado se mantiene la veloci‐
dad a la que se circula y se memoriza como ve‐
locidad prefijada.
Esta se visualiza en el velocímetro y breve‐
mente en el cuadro de instrumentos, ver pá‐
gina 132.
Si es necesario, se enciende el control diná‐
mico de la estabilidad DSC.
Modificar la velocidad
Pulsar el botón basculante hacia arriba o hacia
abajo las veces necesarias hasta que se haya
ajustado la velocidad deseada.
En estado activo, la velocidad indicada en ese
momento se memoriza y se alcanza si la pista
está despejada.
▷Cada pulsación ligera del botón basculante
hasta el punto de resistencia aumenta o re‐
duce la velocidad deseada en aprox.
1 km/h.▷Con cada toque del botón basculante más
allá del punto de resistencia aumenta o
disminuye la velocidad deseada hasta la si‐
guiente decena de la indicación de km/h
del velocímetro.
La velocidad máxima ajustable depende
del vehículo.Seite 131Confort de marchaManejo131
Online Edition for Part no. 01 40 2 963 854 - VI/15

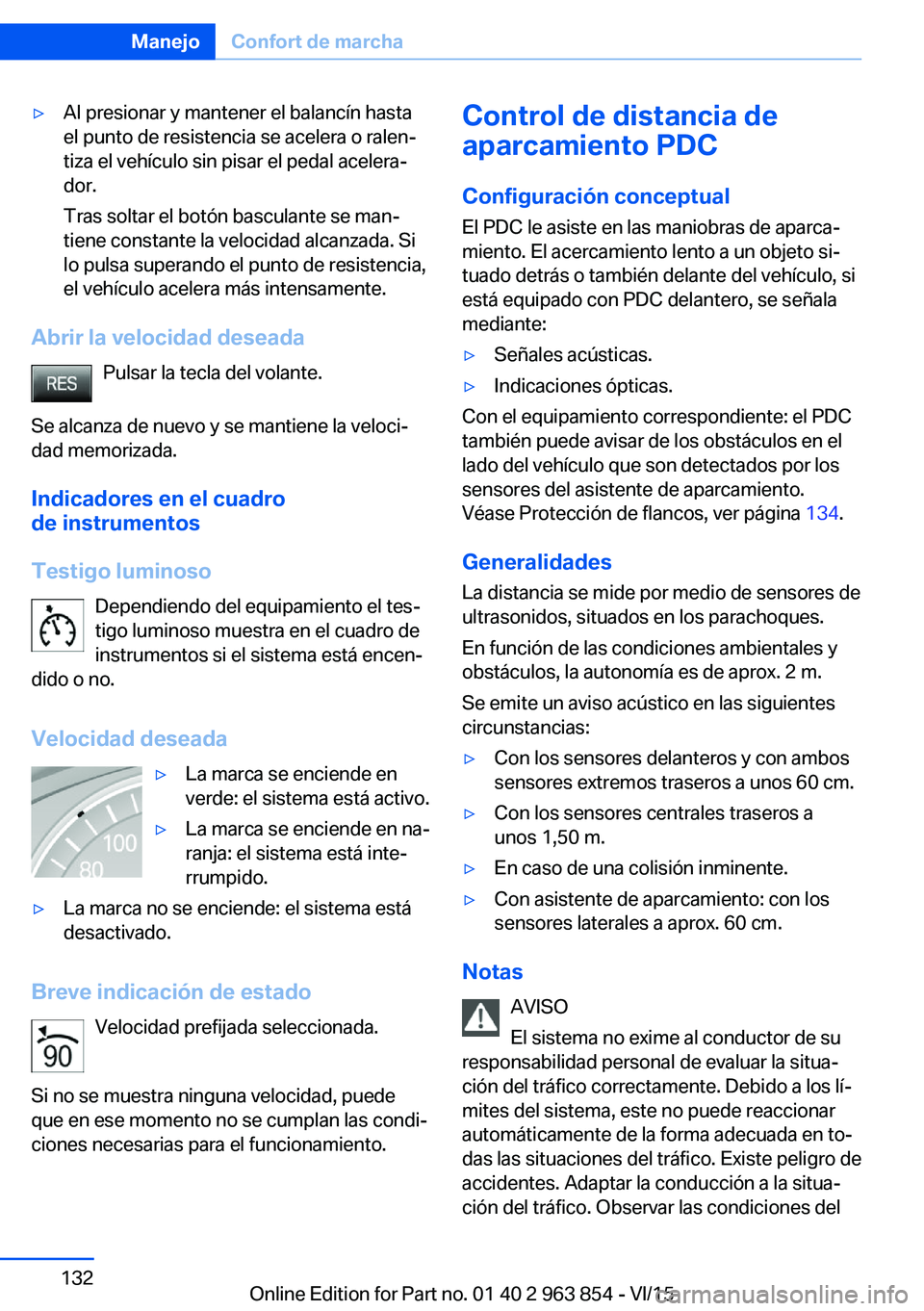

▷Al presionar y mantener el balancín hasta
el punto de resistencia se acelera o ralen‐
tiza el vehículo sin pisar el pedal acelera‐
dor.
Tras soltar el botón basculante se man‐
tiene constante la velocidad alcanzada. Si
lo pulsa superando el punto de resistencia,
el vehículo acelera más intensamente.
Abrir la velocidad deseada
Pulsar la tecla del volante.
Se alcanza de nuevo y se mantiene la veloci‐
dad memorizada.
Indicadores en el cuadro
de instrumentos
Testigo luminoso Dependiendo del equipamiento el tes‐
tigo luminoso muestra en el cuadro de instrumentos si el sistema está encen‐
dido o no.
Velocidad deseada
▷La marca se enciende en
verde: el sistema está activo.▷La marca se enciende en na‐
ranja: el sistema está inte‐
rrumpido.▷La marca no se enciende: el sistema está
desactivado.
Breve indicación de estado
Velocidad prefijada seleccionada.
Si no se muestra ninguna velocidad, puede
que en ese momento no se cumplan las condi‐
ciones necesarias para el funcionamiento.
Control de distancia de
aparcamiento PDC
Configuración conceptual El PDC le asiste en las maniobras de aparca‐
miento. El acercamiento lento a un objeto si‐
tuado detrás o también delante del vehículo, si
está equipado con PDC delantero, se señala
mediante:▷Señales acústicas.▷Indicaciones ópticas.
Con el equipamiento correspondiente: el PDC
también puede avisar de los obstáculos en el
lado del vehículo que son detectados por los
sensores del asistente de aparcamiento.
Véase Protección de flancos, ver página 134.
Generalidades
La distancia se mide por medio de sensores de
ultrasonidos, situados en los parachoques.
En función de las condiciones ambientales y
obstáculos, la autonomía es de aprox. 2 m.
Se emite un aviso acústico en las siguientes
circunstancias:
▷Con los sensores delanteros y con ambos
sensores extremos traseros a unos 60 cm.▷Con los sensores centrales traseros a
unos 1,50 m.▷En caso de una colisión inminente.▷Con asistente de aparcamiento: con los
sensores laterales a aprox. 60 cm.
Notas
AVISO
El sistema no exime al conductor de su
responsabilidad personal de evaluar la situa‐
ción del tráfico correctamente. Debido a los lí‐
mites del sistema, este no puede reaccionar
automáticamente de la forma adecuada en to‐
das las situaciones del tráfico. Existe peligro de
accidentes. Adaptar la conducción a la situa‐
ción del tráfico. Observar las condiciones del
Seite 132ManejoConfort de marcha132
Online Edition for Part no. 01 40 2 963 854 - VI/15

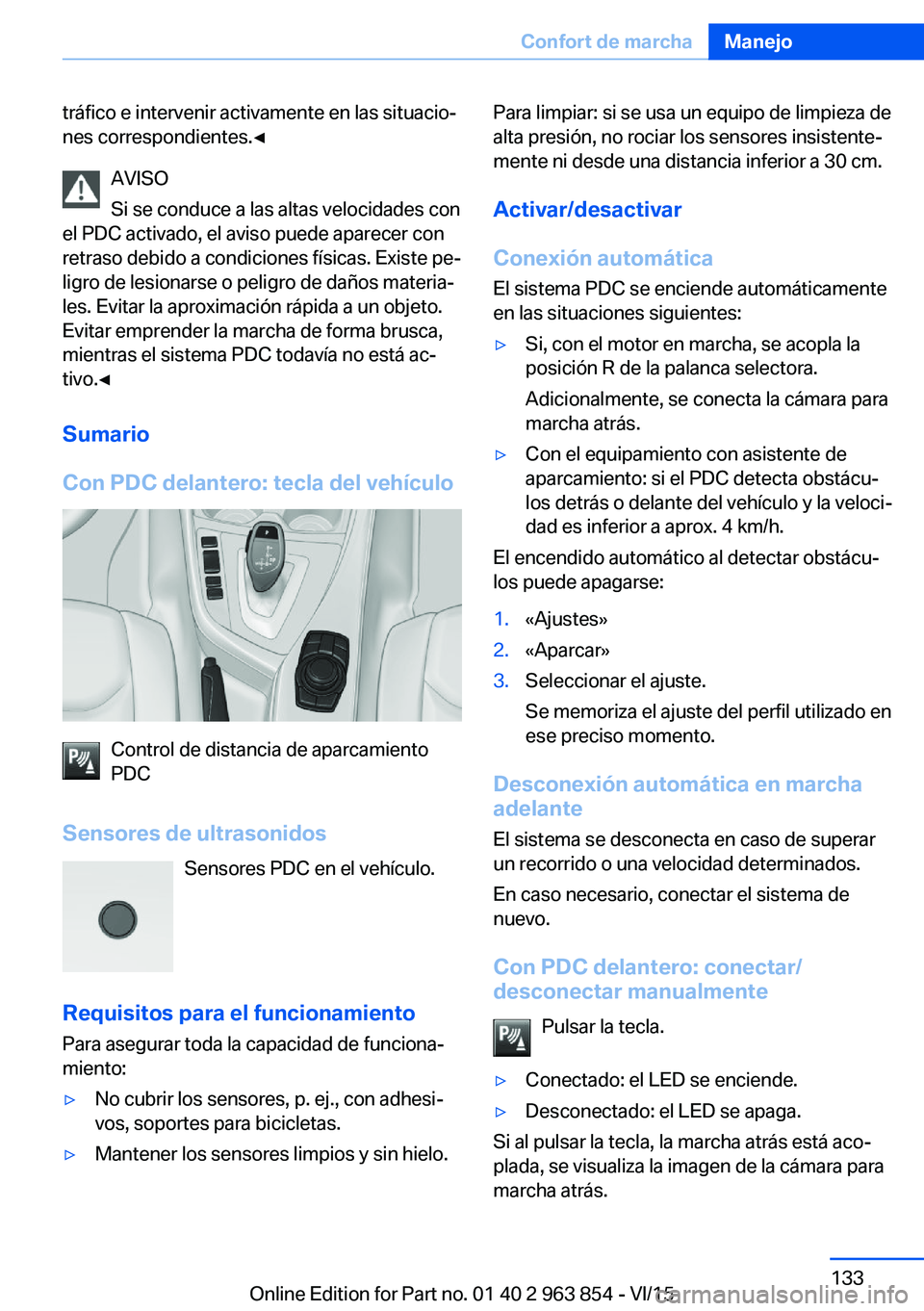

tráfico e intervenir activamente en las situacio‐
nes correspondientes.◀
AVISO
Si se conduce a las altas velocidades con
el PDC activado, el aviso puede aparecer con
retraso debido a condiciones físicas. Existe pe‐
ligro de lesionarse o peligro de daños materia‐
les. Evitar la aproximación rápida a un objeto.
Evitar emprender la marcha de forma brusca,
mientras el sistema PDC todavía no está ac‐
tivo.◀
Sumario
Con PDC delantero: tecla del vehículo
Control de distancia de aparcamiento
PDC
Sensores de ultrasonidos Sensores PDC en el vehículo.
Requisitos para el funcionamiento
Para asegurar toda la capacidad de funciona‐
miento:
▷No cubrir los sensores, p. ej., con adhesi‐
vos, soportes para bicicletas.▷Mantener los sensores limpios y sin hielo.Para limpiar: si se usa un equipo de limpieza de
alta presión, no rociar los sensores insistente‐
mente ni desde una distancia inferior a 30 cm.
Activar/desactivar
Conexión automática El sistema PDC se enciende automáticamente
en las situaciones siguientes:▷Si, con el motor en marcha, se acopla la
posición R de la palanca selectora.
Adicionalmente, se conecta la cámara para
marcha atrás.▷Con el equipamiento con asistente de
aparcamiento: si el PDC detecta obstácu‐
los detrás o delante del vehículo y la veloci‐
dad es inferior a aprox. 4 km/h.
El encendido automático al detectar obstácu‐
los puede apagarse:
1.«Ajustes»2.«Aparcar»3.Seleccionar el ajuste.
Se memoriza el ajuste del perfil utilizado en
ese preciso momento.
Desconexión automática en marcha
adelante
El sistema se desconecta en caso de superar
un recorrido o una velocidad determinados.
En caso necesario, conectar el sistema de
nuevo.
Con PDC delantero: conectar/
desconectar manualmente
Pulsar la tecla.
▷Conectado: el LED se enciende.▷Desconectado: el LED se apaga.
Si al pulsar la tecla, la marcha atrás está aco‐
plada, se visualiza la imagen de la cámara para
marcha atrás.
Seite 133Confort de marchaManejo133
Online Edition for Part no. 01 40 2 963 854 - VI/15

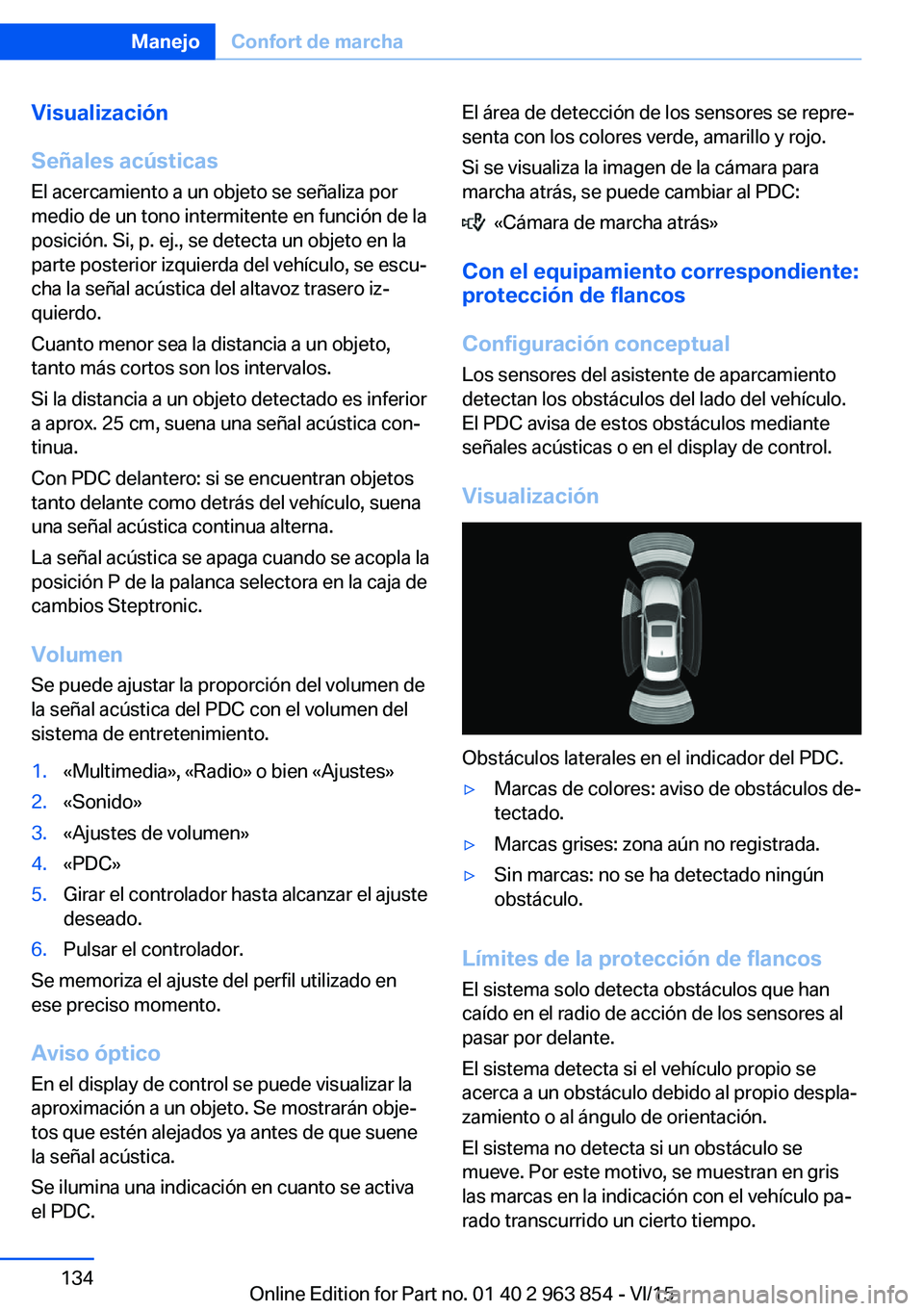

Visualización
Señales acústicas El acercamiento a un objeto se señaliza por
medio de un tono intermitente en función de la
posición. Si, p. ej., se detecta un objeto en la
parte posterior izquierda del vehículo, se escu‐
cha la señal acústica del altavoz trasero iz‐
quierdo.
Cuanto menor sea la distancia a un objeto,
tanto más cortos son los intervalos.
Si la distancia a un objeto detectado es inferior
a aprox. 25 cm, suena una señal acústica con‐
tinua.
Con PDC delantero: si se encuentran objetos
tanto delante como detrás del vehículo, suena
una señal acústica continua alterna.
La señal acústica se apaga cuando se acopla la
posición P de la palanca selectora en la caja de
cambios Steptronic.
Volumen Se puede ajustar la proporción del volumen de
la señal acústica del PDC con el volumen del
sistema de entretenimiento.1.«Multimedia», «Radio» o bien «Ajustes»2.«Sonido»3.«Ajustes de volumen»4.«PDC»5.Girar el controlador hasta alcanzar el ajuste
deseado.6.Pulsar el controlador.
Se memoriza el ajuste del perfil utilizado en
ese preciso momento.
Aviso óptico En el display de control se puede visualizar la
aproximación a un objeto. Se mostrarán obje‐
tos que estén alejados ya antes de que suene
la señal acústica.
Se ilumina una indicación en cuanto se activa
el PDC.
El área de detección de los sensores se repre‐
senta con los colores verde, amarillo y rojo.
Si se visualiza la imagen de la cámara para
marcha atrás, se puede cambiar al PDC:
«Cámara de marcha atrás»
Con el equipamiento correspondiente:
protección de flancos
Configuración conceptual
Los sensores del asistente de aparcamiento
detectan los obstáculos del lado del vehículo.
El PDC avisa de estos obstáculos mediante
señales acústicas o en el display de control.
Visualización
Obstáculos laterales en el indicador del PDC.
▷Marcas de colores: aviso de obstáculos de‐
tectado.▷Marcas grises: zona aún no registrada.▷Sin marcas: no se ha detectado ningún
obstáculo.
Límites de la protección de flancos
El sistema solo detecta obstáculos que han
caído en el radio de acción de los sensores al
pasar por delante.
El sistema detecta si el vehículo propio se
acerca a un obstáculo debido al propio despla‐
zamiento o al ángulo de orientación.
El sistema no detecta si un obstáculo se
mueve. Por este motivo, se muestran en gris
las marcas en la indicación con el vehículo pa‐
rado transcurrido un cierto tiempo.
Seite 134ManejoConfort de marcha134
Online Edition for Part no. 01 40 2 963 854 - VI/15

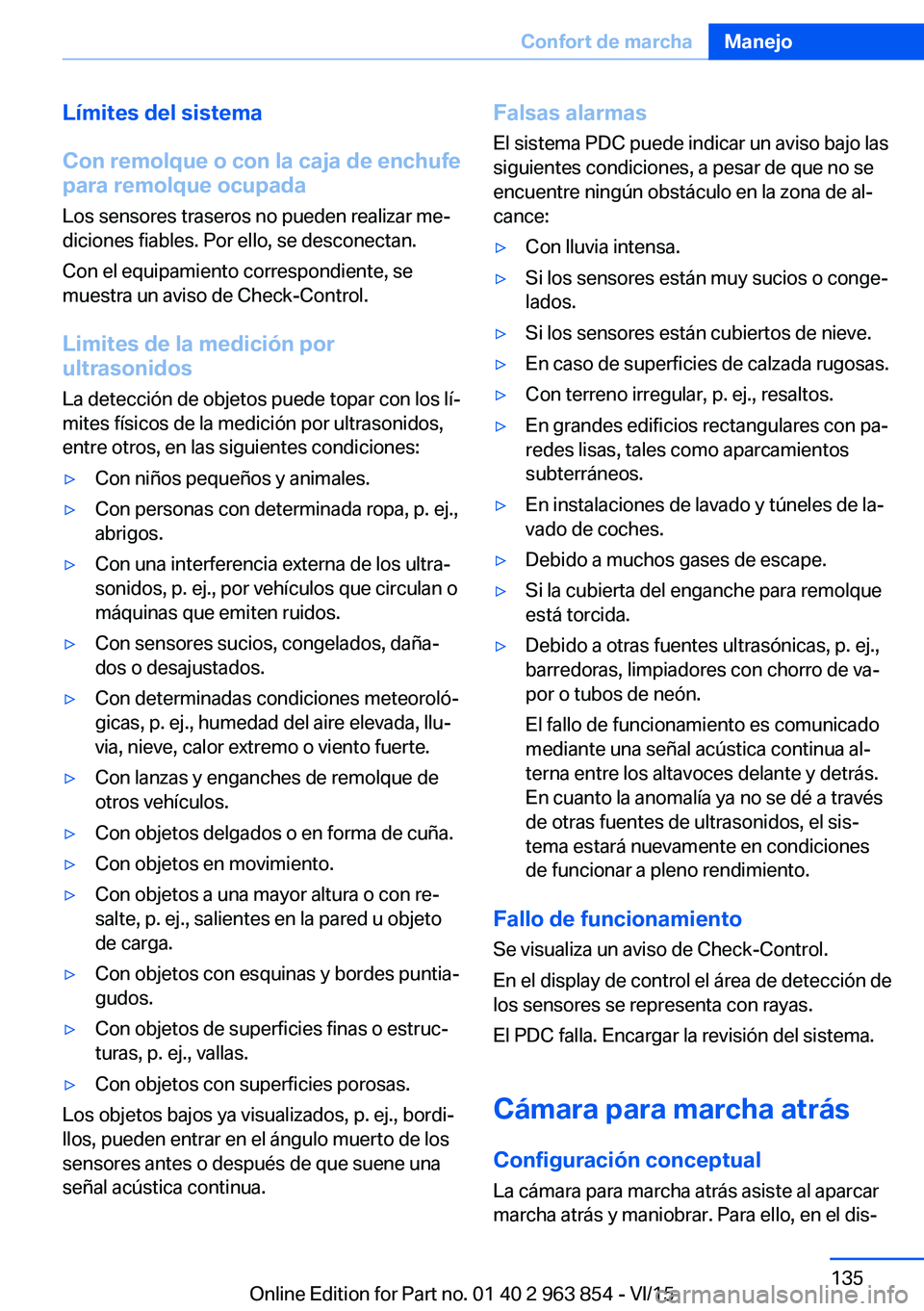

Límites del sistema
Con remolque o con la caja de enchufe
para remolque ocupada
Los sensores traseros no pueden realizar me‐
diciones fiables. Por ello, se desconectan.
Con el equipamiento correspondiente, se
muestra un aviso de Check-Control.
Limites de la medición por
ultrasonidos
La detección de objetos puede topar con los lí‐
mites físicos de la medición por ultrasonidos,
entre otros, en las siguientes condiciones:▷Con niños pequeños y animales.▷Con personas con determinada ropa, p. ej.,
abrigos.▷Con una interferencia externa de los ultra‐
sonidos, p. ej., por vehículos que circulan o
máquinas que emiten ruidos.▷Con sensores sucios, congelados, daña‐
dos o desajustados.▷Con determinadas condiciones meteoroló‐
gicas, p. ej., humedad del aire elevada, llu‐
via, nieve, calor extremo o viento fuerte.▷Con lanzas y enganches de remolque de
otros vehículos.▷Con objetos delgados o en forma de cuña.▷Con objetos en movimiento.▷Con objetos a una mayor altura o con re‐
salte, p. ej., salientes en la pared u objeto
de carga.▷Con objetos con esquinas y bordes puntia‐
gudos.▷Con objetos de superficies finas o estruc‐
turas, p. ej., vallas.▷Con objetos con superficies porosas.
Los objetos bajos ya visualizados, p. ej., bordi‐
llos, pueden entrar en el ángulo muerto de los
sensores antes o después de que suene una
señal acústica continua.
Falsas alarmas
El sistema PDC puede indicar un aviso bajo las
siguientes condiciones, a pesar de que no se
encuentre ningún obstáculo en la zona de al‐
cance:▷Con lluvia intensa.▷Si los sensores están muy sucios o conge‐
lados.▷Si los sensores están cubiertos de nieve.▷En caso de superficies de calzada rugosas.▷Con terreno irregular, p. ej., resaltos.▷En grandes edificios rectangulares con pa‐
redes lisas, tales como aparcamientos
subterráneos.▷En instalaciones de lavado y túneles de la‐
vado de coches.▷Debido a muchos gases de escape.▷Si la cubierta del enganche para remolque
está torcida.▷Debido a otras fuentes ultrasónicas, p. ej.,
barredoras, limpiadores con chorro de va‐
por o tubos de neón.
El fallo de funcionamiento es comunicado
mediante una señal acústica continua al‐
terna entre los altavoces delante y detrás.
En cuanto la anomalía ya no se dé a través
de otras fuentes de ultrasonidos, el sis‐
tema estará nuevamente en condiciones
de funcionar a pleno rendimiento.
Fallo de funcionamiento
Se visualiza un aviso de Check-Control.
En el display de control el área de detección de los sensores se representa con rayas.
El PDC falla. Encargar la revisión del sistema.
Cámara para marcha atrás
Configuración conceptual La cámara para marcha atrás asiste al aparcar
marcha atrás y maniobrar. Para ello, en el dis‐
Seite 135Confort de marchaManejo135
Online Edition for Part no. 01 40 2 963 854 - VI/15

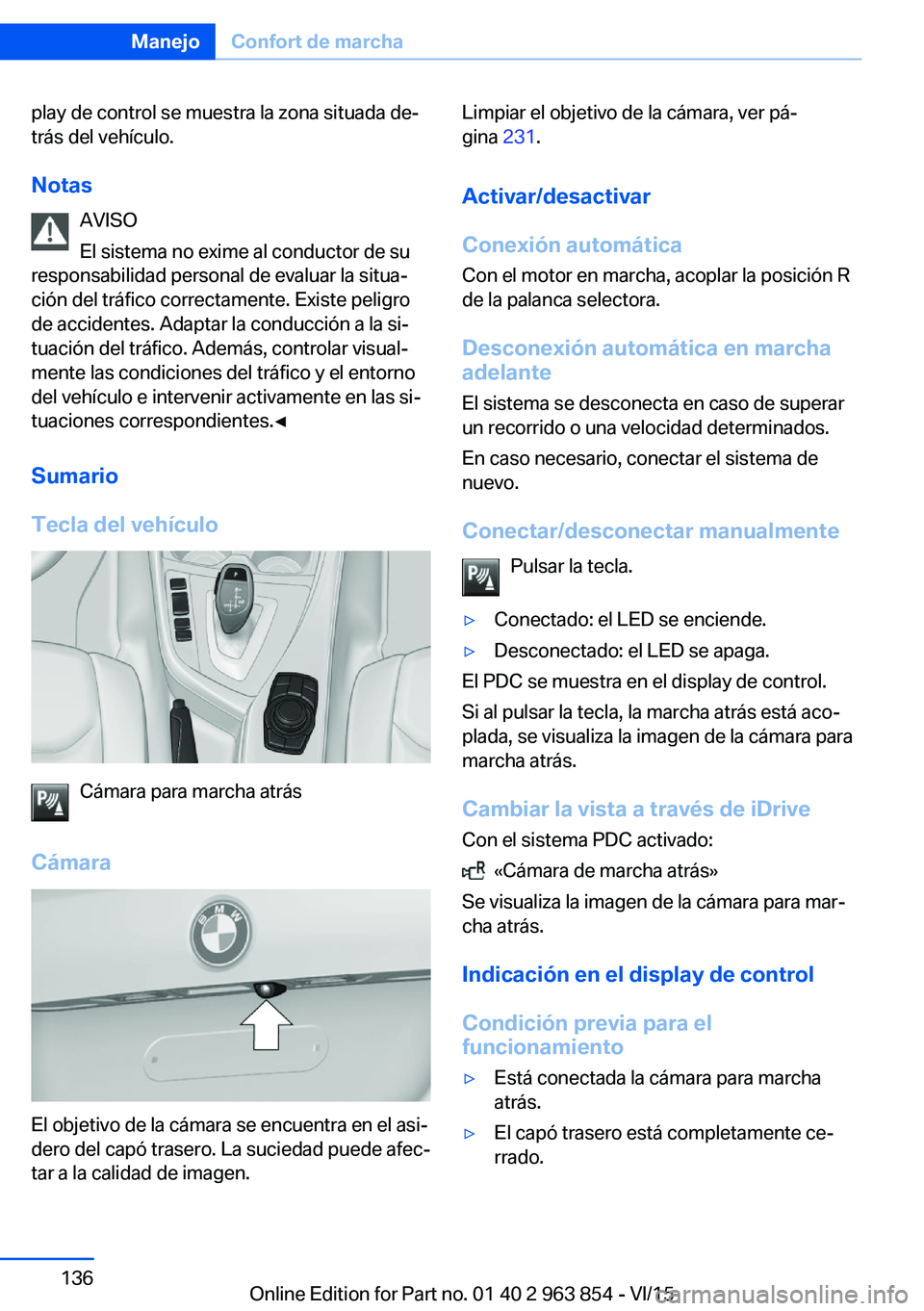

play de control se muestra la zona situada de‐
trás del vehículo.
Notas AVISO
El sistema no exime al conductor de su
responsabilidad personal de evaluar la situa‐
ción del tráfico correctamente. Existe peligro
de accidentes. Adaptar la conducción a la si‐
tuación del tráfico. Además, controlar visual‐
mente las condiciones del tráfico y el entorno
del vehículo e intervenir activamente en las si‐
tuaciones correspondientes.◀
Sumario
Tecla del vehículo
Cámara para marcha atrás
Cámara
El objetivo de la cámara se encuentra en el asi‐
dero del capó trasero. La suciedad puede afec‐
tar a la calidad de imagen.
Limpiar el objetivo de la cámara, ver pá‐
gina 231.
Activar/desactivar
Conexión automática Con el motor en marcha, acoplar la posición R
de la palanca selectora.
Desconexión automática en marcha
adelante
El sistema se desconecta en caso de superar
un recorrido o una velocidad determinados.
En caso necesario, conectar el sistema de
nuevo.
Conectar/desconectar manualmente Pulsar la tecla.▷Conectado: el LED se enciende.▷Desconectado: el LED se apaga.
El PDC se muestra en el display de control.
Si al pulsar la tecla, la marcha atrás está aco‐
plada, se visualiza la imagen de la cámara para
marcha atrás.
Cambiar la vista a través de iDrive Con el sistema PDC activado:
«Cámara de marcha atrás»
Se visualiza la imagen de la cámara para mar‐
cha atrás.
Indicación en el display de control
Condición previa para el
funcionamiento
▷Está conectada la cámara para marcha
atrás.▷El capó trasero está completamente ce‐
rrado.Seite 136ManejoConfort de marcha136
Online Edition for Part no. 01 40 2 963 854 - VI/15

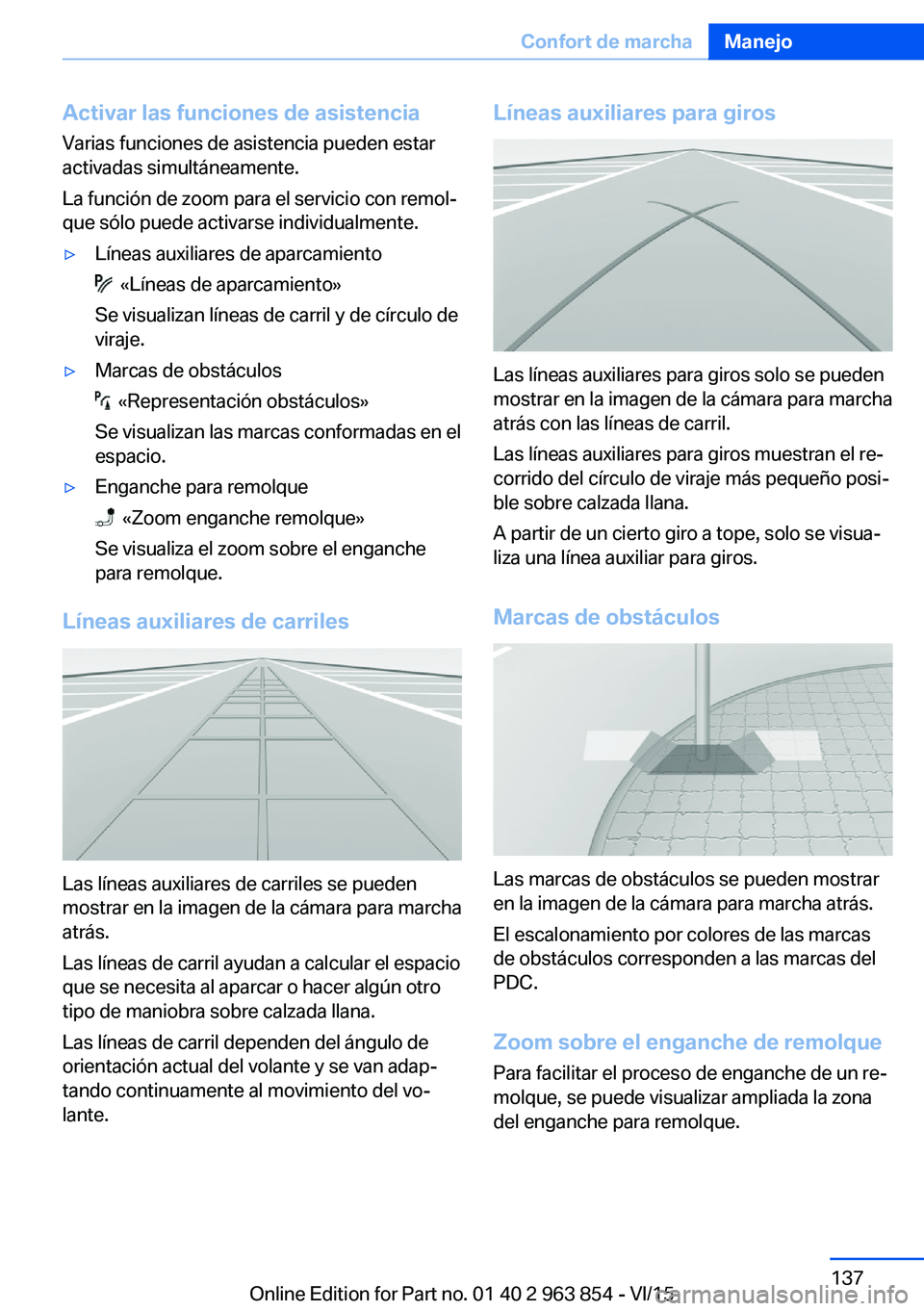

Activar las funciones de asistencia
Varias funciones de asistencia pueden estar
activadas simultáneamente.
La función de zoom para el servicio con remol‐
que sólo puede activarse individualmente.▷Líneas auxiliares de aparcamiento
«Líneas de aparcamiento»
Se visualizan líneas de carril y de círculo de
viraje.
▷Marcas de obstáculos
«Representación obstáculos»
Se visualizan las marcas conformadas en el
espacio.
▷Enganche para remolque
«Zoom enganche remolque»
Se visualiza el zoom sobre el enganche
para remolque.
Líneas auxiliares de carriles
Las líneas auxiliares de carriles se pueden
mostrar en la imagen de la cámara para marcha
atrás.
Las líneas de carril ayudan a calcular el espacio
que se necesita al aparcar o hacer algún otro
tipo de maniobra sobre calzada llana.
Las líneas de carril dependen del ángulo de
orientación actual del volante y se van adap‐
tando continuamente al movimiento del vo‐
lante.
Líneas auxiliares para giros
Las líneas auxiliares para giros solo se pueden
mostrar en la imagen de la cámara para marcha
atrás con las líneas de carril.
Las líneas auxiliares para giros muestran el re‐
corrido del círculo de viraje más pequeño posi‐
ble sobre calzada llana.
A partir de un cierto giro a tope, solo se visua‐
liza una línea auxiliar para giros.
Marcas de obstáculos
Las marcas de obstáculos se pueden mostrar
en la imagen de la cámara para marcha atrás.
El escalonamiento por colores de las marcas
de obstáculos corresponden a las marcas del
PDC.
Zoom sobre el enganche de remolque
Para facilitar el proceso de enganche de un re‐
molque, se puede visualizar ampliada la zona
del enganche para remolque.
Seite 137Confort de marchaManejo137
Online Edition for Part no. 01 40 2 963 854 - VI/15

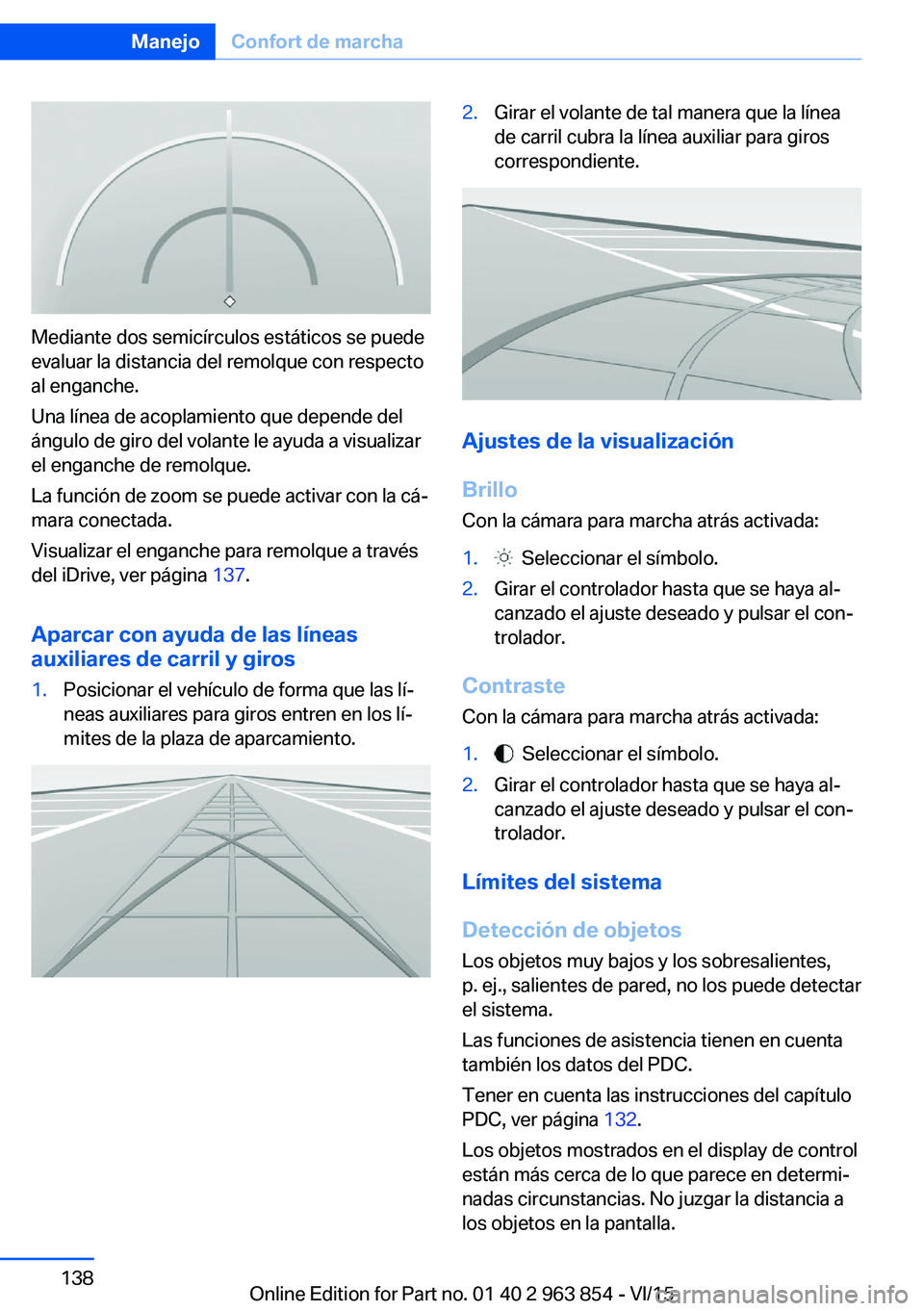

Mediante dos semicírculos estáticos se puede
evaluar la distancia del remolque con respecto
al enganche.
Una línea de acoplamiento que depende del
ángulo de giro del volante le ayuda a visualizar
el enganche de remolque.
La función de zoom se puede activar con la cá‐
mara conectada.
Visualizar el enganche para remolque a través
del iDrive, ver página 137.
Aparcar con ayuda de las líneas
auxiliares de carril y giros
1.Posicionar el vehículo de forma que las lí‐
neas auxiliares para giros entren en los lí‐
mites de la plaza de aparcamiento.2.Girar el volante de tal manera que la línea
de carril cubra la línea auxiliar para giros
correspondiente.
Ajustes de la visualización
Brillo Con la cámara para marcha atrás activada:
1. Seleccionar el símbolo.2.Girar el controlador hasta que se haya al‐
canzado el ajuste deseado y pulsar el con‐
trolador.
Contraste
Con la cámara para marcha atrás activada:
1. Seleccionar el símbolo.2.Girar el controlador hasta que se haya al‐
canzado el ajuste deseado y pulsar el con‐
trolador.
Límites del sistema
Detección de objetos Los objetos muy bajos y los sobresalientes,
p. ej., salientes de pared, no los puede detectar
el sistema.
Las funciones de asistencia tienen en cuenta
también los datos del PDC.
Tener en cuenta las instrucciones del capítulo
PDC, ver página 132.
Los objetos mostrados en el display de control
están más cerca de lo que parece en determi‐
nadas circunstancias. No juzgar la distancia a
los objetos en la pantalla.
Seite 138ManejoConfort de marcha138
Online Edition for Part no. 01 40 2 963 854 - VI/15

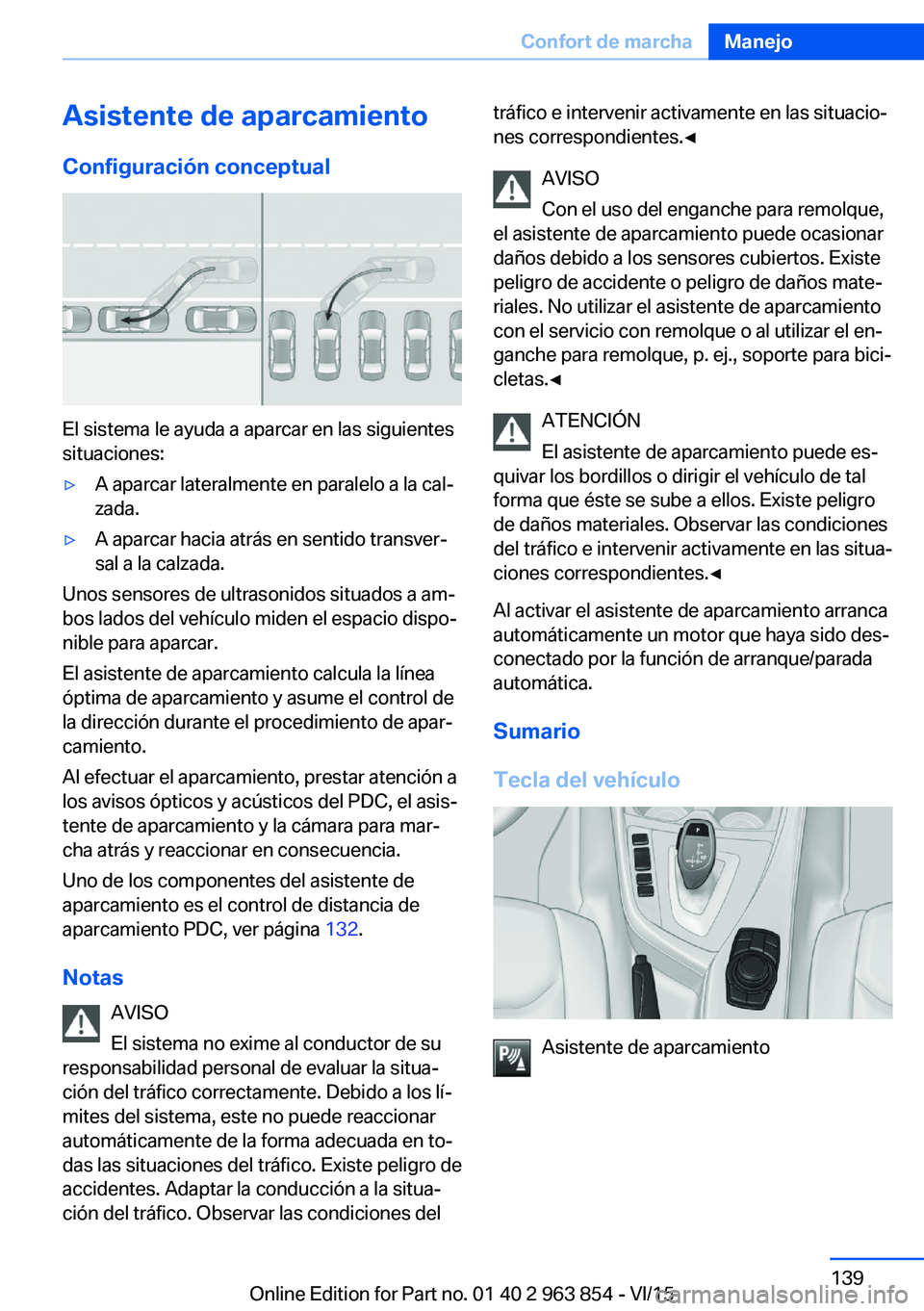

Asistente de aparcamiento
Configuración conceptual
El sistema le ayuda a aparcar en las siguientes
situaciones:
▷A aparcar lateralmente en paralelo a la cal‐
zada.▷A aparcar hacia atrás en sentido transver‐
sal a la calzada.
Unos sensores de ultrasonidos situados a am‐
bos lados del vehículo miden el espacio dispo‐
nible para aparcar.
El asistente de aparcamiento calcula la línea
óptima de aparcamiento y asume el control de
la dirección durante el procedimiento de apar‐
camiento.
Al efectuar el aparcamiento, prestar atención a
los avisos ópticos y acústicos del PDC, el asis‐
tente de aparcamiento y la cámara para mar‐
cha atrás y reaccionar en consecuencia.
Uno de los componentes del asistente de
aparcamiento es el control de distancia de
aparcamiento PDC, ver página 132.
Notas AVISO
El sistema no exime al conductor de su
responsabilidad personal de evaluar la situa‐
ción del tráfico correctamente. Debido a los lí‐
mites del sistema, este no puede reaccionar
automáticamente de la forma adecuada en to‐
das las situaciones del tráfico. Existe peligro de
accidentes. Adaptar la conducción a la situa‐
ción del tráfico. Observar las condiciones del
tráfico e intervenir activamente en las situacio‐
nes correspondientes.◀
AVISO
Con el uso del enganche para remolque,
el asistente de aparcamiento puede ocasionar
daños debido a los sensores cubiertos. Existe
peligro de accidente o peligro de daños mate‐
riales. No utilizar el asistente de aparcamiento
con el servicio con remolque o al utilizar el en‐
ganche para remolque, p. ej., soporte para bici‐
cletas.◀
ATENCIÓN
El asistente de aparcamiento puede es‐
quivar los bordillos o dirigir el vehículo de tal
forma que éste se sube a ellos. Existe peligro
de daños materiales. Observar las condiciones
del tráfico e intervenir activamente en las situa‐
ciones correspondientes.◀
Al activar el asistente de aparcamiento arranca
automáticamente un motor que haya sido des‐
conectado por la función de arranque/parada
automática.
Sumario
Tecla del vehículo
Asistente de aparcamiento
Seite 139Confort de marchaManejo139
Online Edition for Part no. 01 40 2 963 854 - VI/15

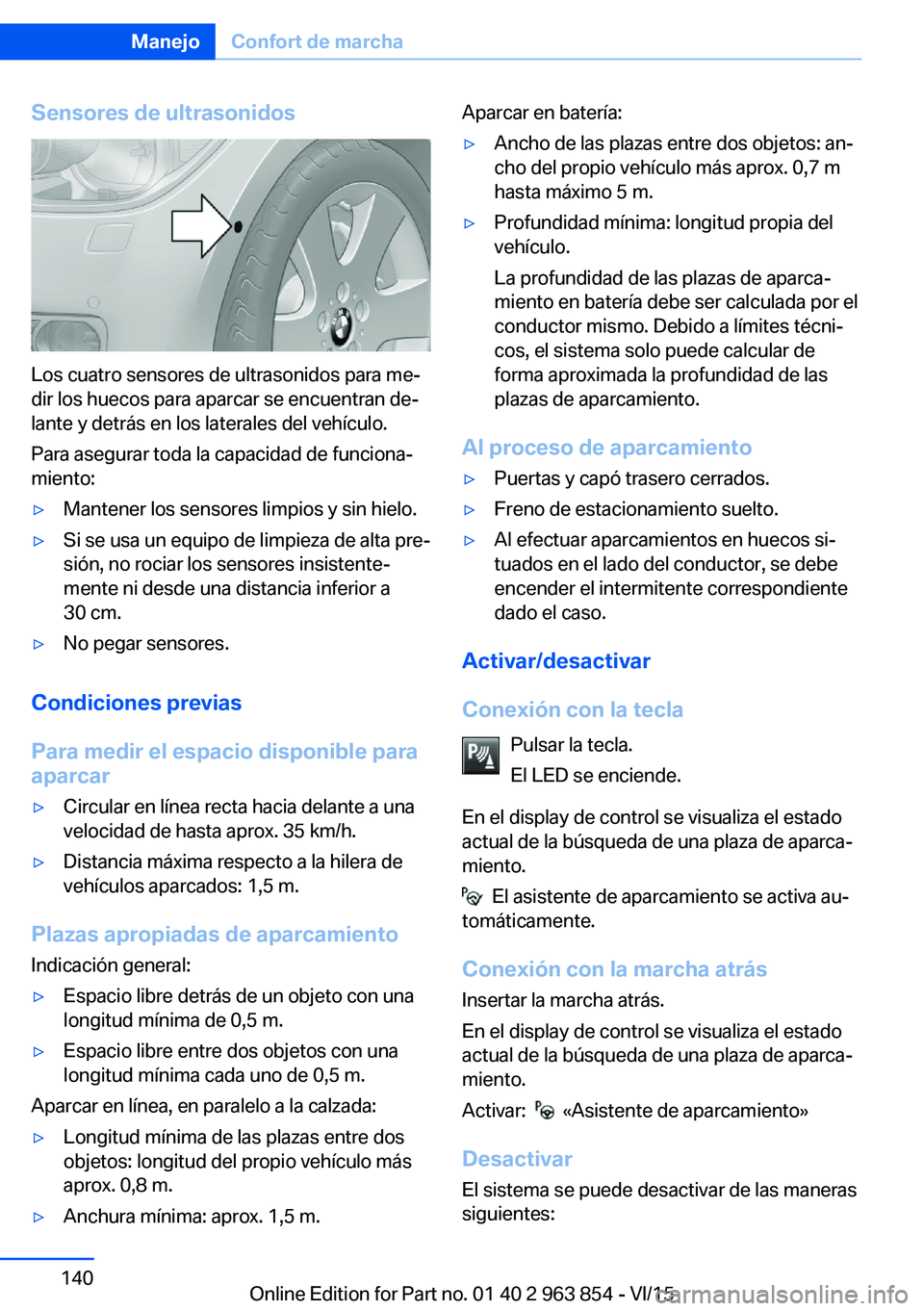

Sensores de ultrasonidos
Los cuatro sensores de ultrasonidos para me‐
dir los huecos para aparcar se encuentran de‐
lante y detrás en los laterales del vehículo.
Para asegurar toda la capacidad de funciona‐
miento:
▷Mantener los sensores limpios y sin hielo.▷Si se usa un equipo de limpieza de alta pre‐
sión, no rociar los sensores insistente‐
mente ni desde una distancia inferior a
30 cm.▷No pegar sensores.
Condiciones previas
Para medir el espacio disponible para
aparcar
▷Circular en línea recta hacia delante a una
velocidad de hasta aprox. 35 km/h.▷Distancia máxima respecto a la hilera de
vehículos aparcados: 1,5 m.
Plazas apropiadas de aparcamiento
Indicación general:
▷Espacio libre detrás de un objeto con una
longitud mínima de 0,5 m.▷Espacio libre entre dos objetos con una
longitud mínima cada uno de 0,5 m.
Aparcar en línea, en paralelo a la calzada:
▷Longitud mínima de las plazas entre dos
objetos: longitud del propio vehículo más
aprox. 0,8 m.▷Anchura mínima: aprox. 1,5 m.Aparcar en batería:▷Ancho de las plazas entre dos objetos: an‐
cho del propio vehículo más aprox. 0,7 m
hasta máximo 5 m.▷Profundidad mínima: longitud propia del
vehículo.
La profundidad de las plazas de aparca‐
miento en batería debe ser calculada por el
conductor mismo. Debido a límites técni‐
cos, el sistema solo puede calcular de
forma aproximada la profundidad de las
plazas de aparcamiento.
Al proceso de aparcamiento
▷Puertas y capó trasero cerrados.▷Freno de estacionamiento suelto.▷Al efectuar aparcamientos en huecos si‐
tuados en el lado del conductor, se debe
encender el intermitente correspondiente
dado el caso.
Activar/desactivar
Conexión con la tecla Pulsar la tecla.
El LED se enciende.
En el display de control se visualiza el estado
actual de la búsqueda de una plaza de aparca‐
miento.
El asistente de aparcamiento se activa au‐
tomáticamente.
Conexión con la marcha atrás Insertar la marcha atrás.
En el display de control se visualiza el estado
actual de la búsqueda de una plaza de aparca‐
miento.
Activar:
«Asistente de aparcamiento»
Desactivar El sistema se puede desactivar de las maneras
siguientes:
Seite 140ManejoConfort de marcha140
Online Edition for Part no. 01 40 2 963 854 - VI/15
