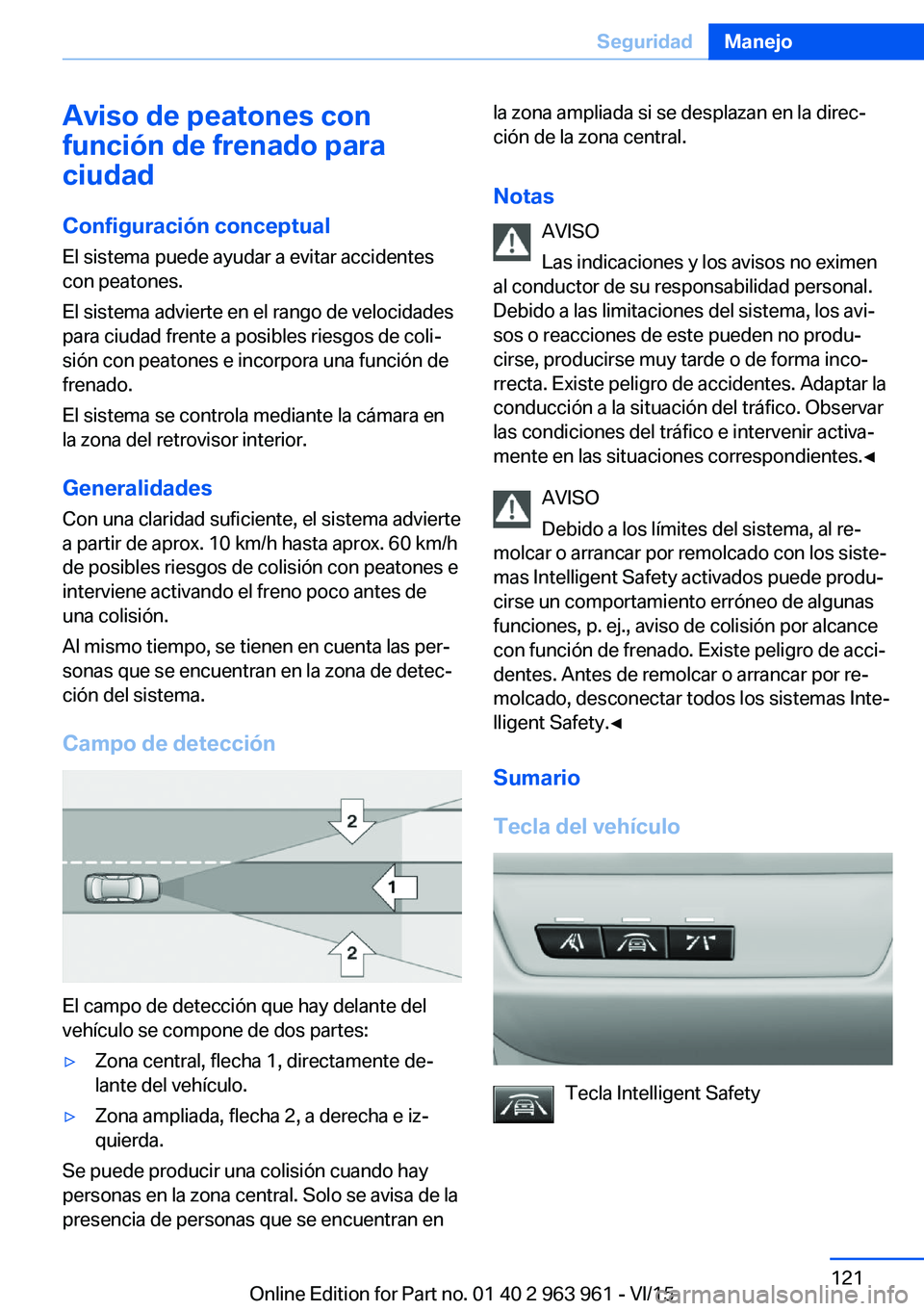

Aviso de peatones con
función de frenado para
ciudad
Configuración conceptual
El sistema puede ayudar a evitar accidentes
con peatones.
El sistema advierte en el rango de velocidades
para ciudad frente a posibles riesgos de coli‐
sión con peatones e incorpora una función de
frenado.
El sistema se controla mediante la cámara en
la zona del retrovisor interior.
Generalidades
Con una claridad suficiente, el sistema advierte
a partir de aprox. 10 km/h hasta aprox. 60 km/h
de posibles riesgos de colisión con peatones e
interviene activando el freno poco antes de
una colisión.
Al mismo tiempo, se tienen en cuenta las per‐
sonas que se encuentran en la zona de detec‐
ción del sistema.
Campo de detección
El campo de detección que hay delante del
vehículo se compone de dos partes:
▷Zona central, flecha 1, directamente de‐
lante del vehículo.▷Zona ampliada, flecha 2, a derecha e iz‐
quierda.
Se puede producir una colisión cuando hay
personas en la zona central. Solo se avisa de la
presencia de personas que se encuentran en
la zona ampliada si se desplazan en la direc‐
ción de la zona central.
Notas AVISO
Las indicaciones y los avisos no eximen
al conductor de su responsabilidad personal.
Debido a las limitaciones del sistema, los avi‐
sos o reacciones de este pueden no produ‐
cirse, producirse muy tarde o de forma inco‐
rrecta. Existe peligro de accidentes. Adaptar la
conducción a la situación del tráfico. Observar
las condiciones del tráfico e intervenir activa‐
mente en las situaciones correspondientes.◀
AVISO
Debido a los límites del sistema, al re‐
molcar o arrancar por remolcado con los siste‐
mas Intelligent Safety activados puede produ‐
cirse un comportamiento erróneo de algunas
funciones, p. ej., aviso de colisión por alcance
con función de frenado. Existe peligro de acci‐
dentes. Antes de remolcar o arrancar por re‐
molcado, desconectar todos los sistemas Inte‐
lligent Safety.◀
Sumario
Tecla del vehículo
Tecla Intelligent Safety
Seite 121SeguridadManejo121
Online Edition for Part no. 01 40 2 963 961 - VI/15

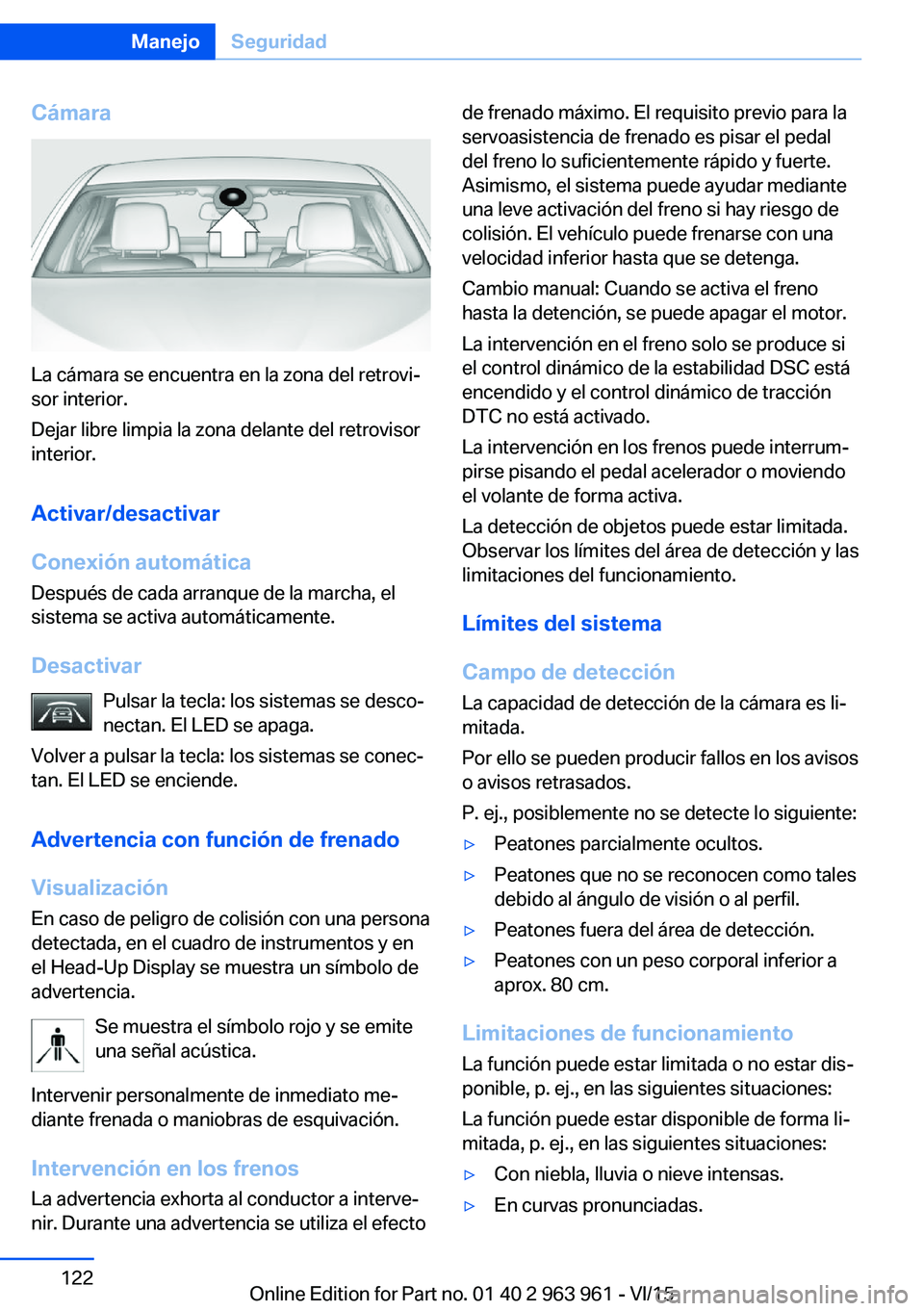

Cámara
La cámara se encuentra en la zona del retrovi‐
sor interior.
Dejar libre limpia la zona delante del retrovisor
interior.
Activar/desactivar
Conexión automática Después de cada arranque de la marcha, el
sistema se activa automáticamente.
Desactivar Pulsar la tecla: los sistemas se desco‐
nectan. El LED se apaga.
Volver a pulsar la tecla: los sistemas se conec‐
tan. El LED se enciende.
Advertencia con función de frenado
Visualización En caso de peligro de colisión con una persona
detectada, en el cuadro de instrumentos y en
el Head-Up Display se muestra un símbolo de
advertencia.
Se muestra el símbolo rojo y se emite
una señal acústica.
Intervenir personalmente de inmediato me‐
diante frenada o maniobras de esquivación.
Intervención en los frenos La advertencia exhorta al conductor a interve‐
nir. Durante una advertencia se utiliza el efecto
de frenado máximo. El requisito previo para la
servoasistencia de frenado es pisar el pedal
del freno lo suficientemente rápido y fuerte.
Asimismo, el sistema puede ayudar mediante
una leve activación del freno si hay riesgo de
colisión. El vehículo puede frenarse con una
velocidad inferior hasta que se detenga.
Cambio manual: Cuando se activa el freno
hasta la detención, se puede apagar el motor.
La intervención en el freno solo se produce si
el control dinámico de la estabilidad DSC está
encendido y el control dinámico de tracción
DTC no está activado.
La intervención en los frenos puede interrum‐
pirse pisando el pedal acelerador o moviendo
el volante de forma activa.
La detección de objetos puede estar limitada.
Observar los límites del área de detección y las
limitaciones del funcionamiento.
Límites del sistema
Campo de detección
La capacidad de detección de la cámara es li‐
mitada.
Por ello se pueden producir fallos en los avisos
o avisos retrasados.
P. ej., posiblemente no se detecte lo siguiente:▷Peatones parcialmente ocultos.▷Peatones que no se reconocen como tales
debido al ángulo de visión o al perfil.▷Peatones fuera del área de detección.▷Peatones con un peso corporal inferior a
aprox. 80 cm.
Limitaciones de funcionamiento
La función puede estar limitada o no estar dis‐
ponible, p. ej., en las siguientes situaciones:
La función puede estar disponible de forma li‐
mitada, p. ej., en las siguientes situaciones:
▷Con niebla, lluvia o nieve intensas.▷En curvas pronunciadas.Seite 122ManejoSeguridad122
Online Edition for Part no. 01 40 2 963 961 - VI/15

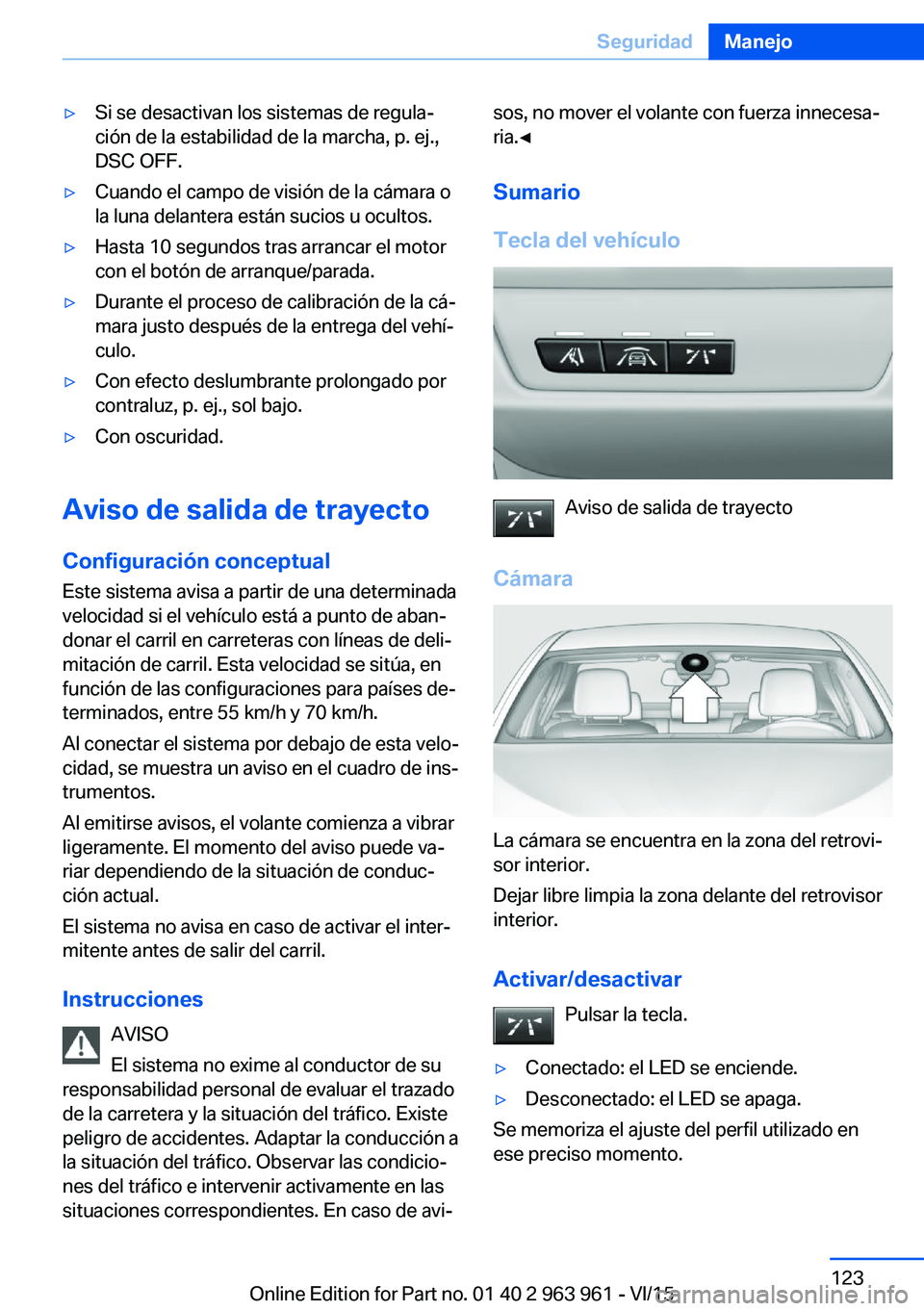

▷Si se desactivan los sistemas de regula‐
ción de la estabilidad de la marcha, p. ej.,
DSC OFF.▷Cuando el campo de visión de la cámara o
la luna delantera están sucios u ocultos.▷Hasta 10 segundos tras arrancar el motor
con el botón de arranque/parada.▷Durante el proceso de calibración de la cá‐
mara justo después de la entrega del vehí‐
culo.▷Con efecto deslumbrante prolongado por
contraluz, p. ej., sol bajo.▷Con oscuridad.
Aviso de salida de trayecto
Configuración conceptual
Este sistema avisa a partir de una determinada
velocidad si el vehículo está a punto de aban‐
donar el carril en carreteras con líneas de deli‐
mitación de carril. Esta velocidad se sitúa, en
función de las configuraciones para países de‐
terminados, entre 55 km/h y 70 km/h.
Al conectar el sistema por debajo de esta velo‐
cidad, se muestra un aviso en el cuadro de ins‐
trumentos.
Al emitirse avisos, el volante comienza a vibrar
ligeramente. El momento del aviso puede va‐
riar dependiendo de la situación de conduc‐
ción actual.
El sistema no avisa en caso de activar el inter‐
mitente antes de salir del carril.
Instrucciones AVISO
El sistema no exime al conductor de su
responsabilidad personal de evaluar el trazado
de la carretera y la situación del tráfico. Existe
peligro de accidentes. Adaptar la conducción a
la situación del tráfico. Observar las condicio‐
nes del tráfico e intervenir activamente en las
situaciones correspondientes. En caso de avi‐
sos, no mover el volante con fuerza innecesa‐
ria.◀
Sumario
Tecla del vehículo
Aviso de salida de trayecto
Cámara
La cámara se encuentra en la zona del retrovi‐
sor interior.
Dejar libre limpia la zona delante del retrovisor
interior.
Activar/desactivar Pulsar la tecla.
▷Conectado: el LED se enciende.▷Desconectado: el LED se apaga.
Se memoriza el ajuste del perfil utilizado en
ese preciso momento.
Seite 123SeguridadManejo123
Online Edition for Part no. 01 40 2 963 961 - VI/15

Indicador en el cuadro
de instrumentos▷Líneas: el sistema está activado.▷Flechas: al menos se ha detectado
una línea de delimitación de carril y
es posible que se muestren adver‐
tencias.
Salida del aviso
Al salirse del carril y habiendo detectado la lí‐
nea de delimitación de carril comienza a vibrar
el volante.
Si se pone el intermitente antes del cambio de
carril, no se produce ningún aviso.
Interrupción del aviso
El aviso se interrumpe en las siguientes situa‐
ciones:
▷Automáticamente después de aprox. 3 se‐
gundos.▷Al regresar al carril propio.▷Al frenar intensamente.▷Al activar los intermitentes.
Límites del sistema
La función puede estar limitada, p. ej., en las
siguientes situaciones:
▷Con niebla, lluvia o nieve intensas.▷Si no hay líneas de delimitación o si estas
están desgastadas por el uso, poco visi‐
bles, discurren hacia dentro o hacia fuera,
o no son claras, como puede ocurrir en una
zona de obras.▷Si las líneas de delimitación están cubier‐
tas de nieve, hielo, suciedad o agua.▷En curvas pronunciadas o calzadas estre‐
chas.▷Cuando las líneas de delimitación no son
blancas.▷Si hay objetos que oculten las líneas de
delimitación.▷Al conducir pegado al vehículo delantero.▷Con contraluz intensa.▷Si el parabrisas está empañado, sucio o
cubierto por adhesivos, pegatinas de
peaje, etc. delante del retrovisor interior.▷Durante el proceso de calibración de la cá‐
mara justo después de la entrega del vehí‐
culo.
Advertencia de cambio de
carril
Configuración conceptual
Dos sensores de radar debajo del parachoques
trasero vigilan a partir de aprox. 20 km/h el es‐
pacio que hay detrás y junto al vehículo.
En algunos equipamientos, los sensores de ra‐
dar están activos a partir de aprox. 50 km/h.
El sistema señala si se encuentran vehículos
en el ángulo muerto, flecha 1, o se aproximan
desde detrás por el carril próximo, flecha 2.
El testigo dispuesto en la caja del espejo retro‐
visor exterior se enciende de forma atenuada.
Antes de un cambio de carril con el intermi‐
tente puesto, el sistema avisa en las situacio‐
nes previamente mencionadas.
El testigo de la caja del espejo retrovisor exte‐
rior parpadea y vibra el volante.
Seite 124ManejoSeguridad124
Online Edition for Part no. 01 40 2 963 961 - VI/15

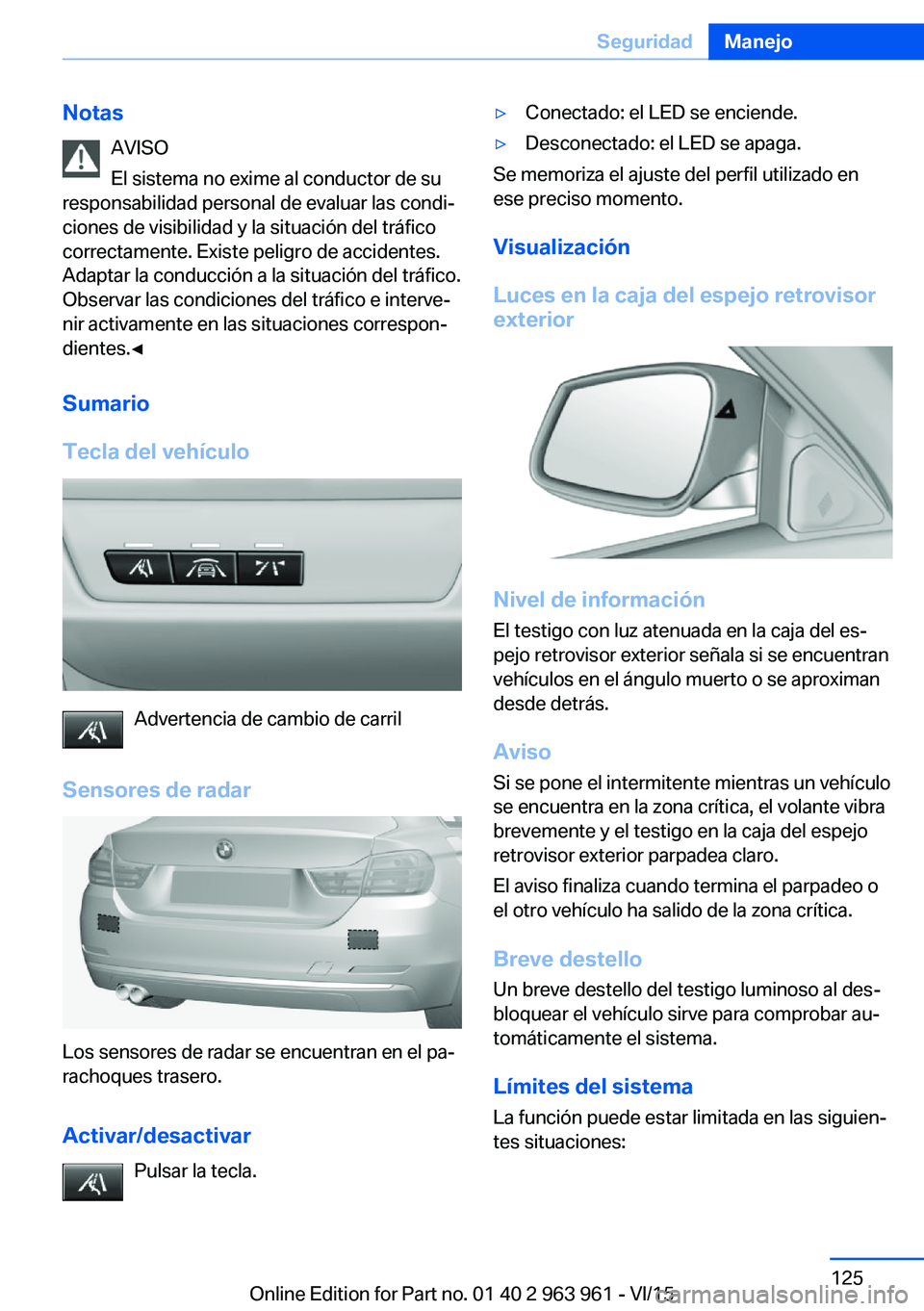

NotasAVISO
El sistema no exime al conductor de su
responsabilidad personal de evaluar las condi‐
ciones de visibilidad y la situación del tráfico
correctamente. Existe peligro de accidentes.
Adaptar la conducción a la situación del tráfico.
Observar las condiciones del tráfico e interve‐
nir activamente en las situaciones correspon‐
dientes.◀
Sumario
Tecla del vehículo
Advertencia de cambio de carril
Sensores de radar
Los sensores de radar se encuentran en el pa‐
rachoques trasero.
Activar/desactivar Pulsar la tecla.
▷Conectado: el LED se enciende.▷Desconectado: el LED se apaga.
Se memoriza el ajuste del perfil utilizado en
ese preciso momento.
Visualización
Luces en la caja del espejo retrovisor
exterior
Nivel de información
El testigo con luz atenuada en la caja del es‐
pejo retrovisor exterior señala si se encuentran
vehículos en el ángulo muerto o se aproximan
desde detrás.
Aviso Si se pone el intermitente mientras un vehículo
se encuentra en la zona crítica, el volante vibra
brevemente y el testigo en la caja del espejo
retrovisor exterior parpadea claro.
El aviso finaliza cuando termina el parpadeo o
el otro vehículo ha salido de la zona crítica.
Breve destello
Un breve destello del testigo luminoso al des‐
bloquear el vehículo sirve para comprobar au‐
tomáticamente el sistema.
Límites del sistema La función puede estar limitada en las siguien‐
tes situaciones:
Seite 125SeguridadManejo125
Online Edition for Part no. 01 40 2 963 961 - VI/15

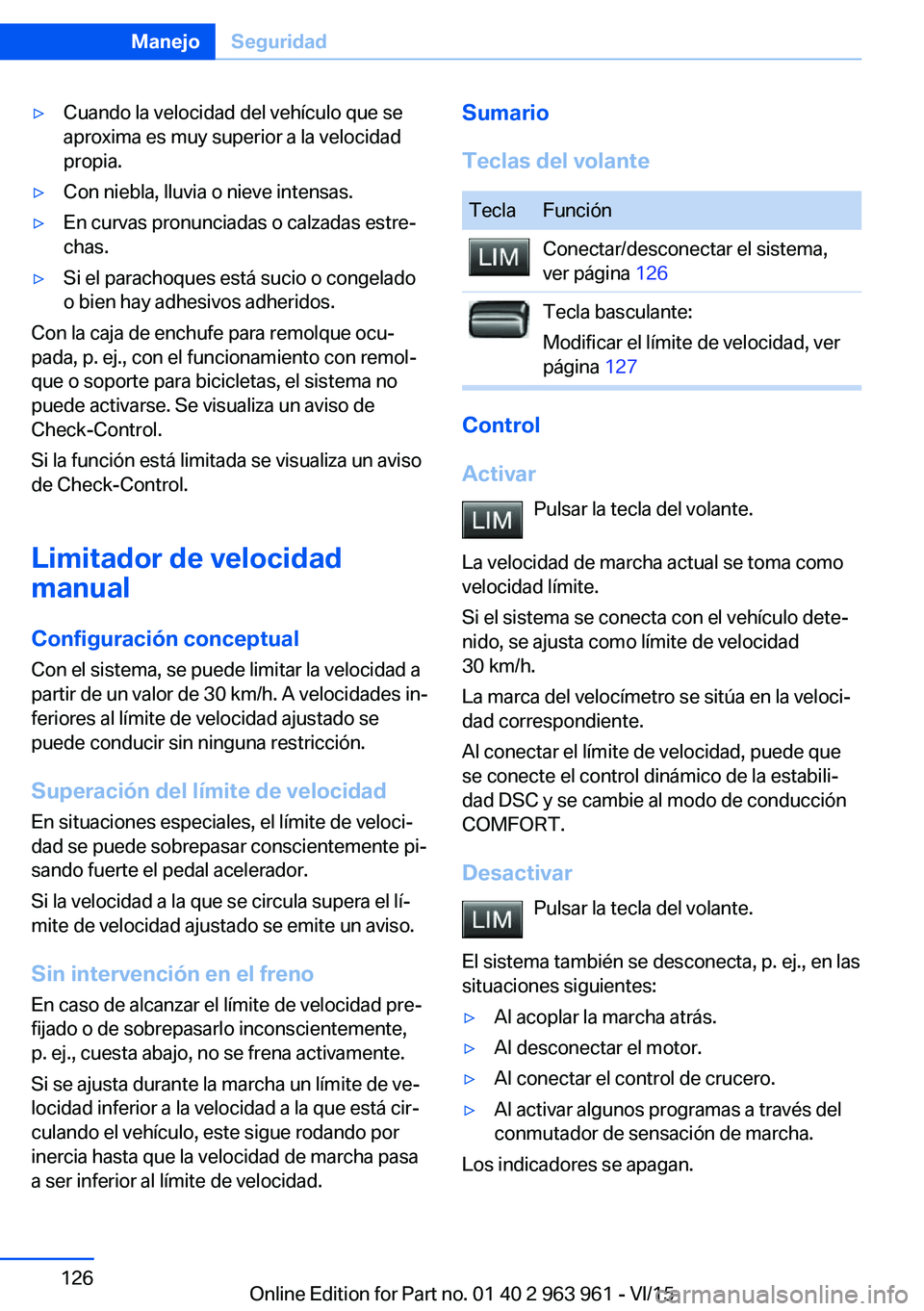

▷Cuando la velocidad del vehículo que se
aproxima es muy superior a la velocidad
propia.▷Con niebla, lluvia o nieve intensas.▷En curvas pronunciadas o calzadas estre‐
chas.▷Si el parachoques está sucio o congelado
o bien hay adhesivos adheridos.
Con la caja de enchufe para remolque ocu‐
pada, p. ej., con el funcionamiento con remol‐
que o soporte para bicicletas, el sistema no
puede activarse. Se visualiza un aviso de
Check-Control.
Si la función está limitada se visualiza un aviso
de Check-Control.
Limitador de velocidad
manual
Configuración conceptual
Con el sistema, se puede limitar la velocidad a
partir de un valor de 30 km/h. A velocidades in‐
feriores al límite de velocidad ajustado se
puede conducir sin ninguna restricción.
Superación del límite de velocidad En situaciones especiales, el límite de veloci‐
dad se puede sobrepasar conscientemente pi‐
sando fuerte el pedal acelerador.
Si la velocidad a la que se circula supera el lí‐
mite de velocidad ajustado se emite un aviso.
Sin intervención en el freno En caso de alcanzar el límite de velocidad pre‐
fijado o de sobrepasarlo inconscientemente,
p. ej., cuesta abajo, no se frena activamente.
Si se ajusta durante la marcha un límite de ve‐
locidad inferior a la velocidad a la que está cir‐
culando el vehículo, este sigue rodando por
inercia hasta que la velocidad de marcha pasa
a ser inferior al límite de velocidad.
Sumario
Teclas del volanteTeclaFunciónConectar/desconectar el sistema,
ver página 126Tecla basculante:
Modificar el límite de velocidad, ver
página 127
Control
Activar Pulsar la tecla del volante.
La velocidad de marcha actual se toma como
velocidad límite.
Si el sistema se conecta con el vehículo dete‐
nido, se ajusta como límite de velocidad
30 km/h.
La marca del velocímetro se sitúa en la veloci‐ dad correspondiente.
Al conectar el límite de velocidad, puede que
se conecte el control dinámico de la estabili‐
dad DSC y se cambie al modo de conducción
COMFORT.
Desactivar Pulsar la tecla del volante.
El sistema también se desconecta, p. ej., en las
situaciones siguientes:
▷Al acoplar la marcha atrás.▷Al desconectar el motor.▷Al conectar el control de crucero.▷Al activar algunos programas a través del
conmutador de sensación de marcha.
Los indicadores se apagan.
Seite 126ManejoSeguridad126
Online Edition for Part no. 01 40 2 963 961 - VI/15

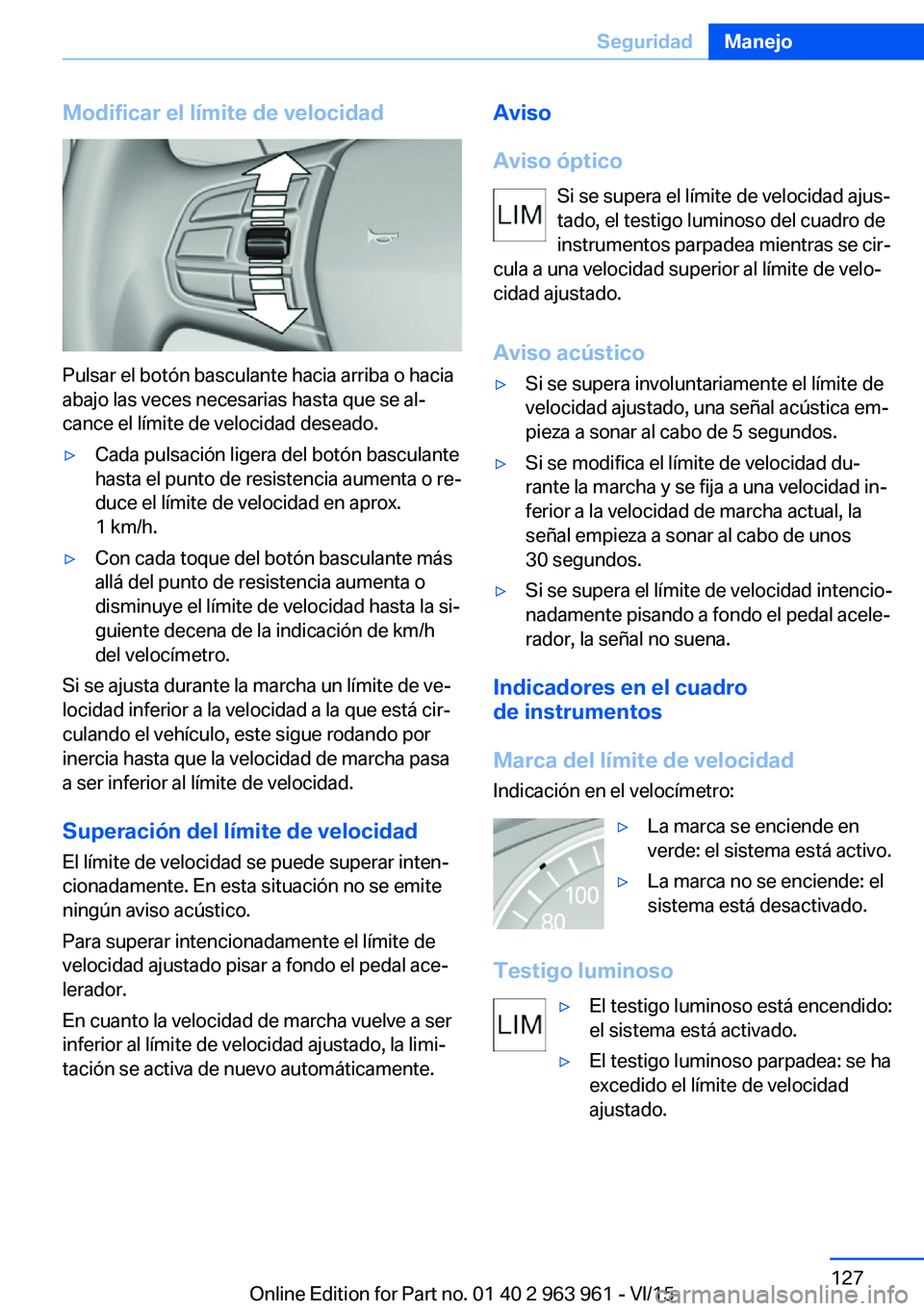

Modificar el límite de velocidad
Pulsar el botón basculante hacia arriba o hacia
abajo las veces necesarias hasta que se al‐
cance el límite de velocidad deseado.
▷Cada pulsación ligera del botón basculante
hasta el punto de resistencia aumenta o re‐
duce el límite de velocidad en aprox.
1 km/h.▷Con cada toque del botón basculante más
allá del punto de resistencia aumenta o
disminuye el límite de velocidad hasta la si‐
guiente decena de la indicación de km/h
del velocímetro.
Si se ajusta durante la marcha un límite de ve‐
locidad inferior a la velocidad a la que está cir‐
culando el vehículo, este sigue rodando por
inercia hasta que la velocidad de marcha pasa
a ser inferior al límite de velocidad.
Superación del límite de velocidad
El límite de velocidad se puede superar inten‐
cionadamente. En esta situación no se emite
ningún aviso acústico.
Para superar intencionadamente el límite de
velocidad ajustado pisar a fondo el pedal ace‐
lerador.
En cuanto la velocidad de marcha vuelve a ser
inferior al límite de velocidad ajustado, la limi‐
tación se activa de nuevo automáticamente.
Aviso
Aviso óptico Si se supera el límite de velocidad ajus‐
tado, el testigo luminoso del cuadro de
instrumentos parpadea mientras se cir‐
cula a una velocidad superior al límite de velo‐
cidad ajustado.
Aviso acústico▷Si se supera involuntariamente el límite de
velocidad ajustado, una señal acústica em‐
pieza a sonar al cabo de 5 segundos.▷Si se modifica el límite de velocidad du‐
rante la marcha y se fija a una velocidad in‐
ferior a la velocidad de marcha actual, la
señal empieza a sonar al cabo de unos
30 segundos.▷Si se supera el límite de velocidad intencio‐
nadamente pisando a fondo el pedal acele‐
rador, la señal no suena.
Indicadores en el cuadro
de instrumentos
Marca del límite de velocidad
Indicación en el velocímetro:
▷La marca se enciende en
verde: el sistema está activo.▷La marca no se enciende: el
sistema está desactivado.
Testigo luminoso
▷El testigo luminoso está encendido:
el sistema está activado.▷El testigo luminoso parpadea: se ha
excedido el límite de velocidad
ajustado.Seite 127SeguridadManejo127
Online Edition for Part no. 01 40 2 963 961 - VI/15

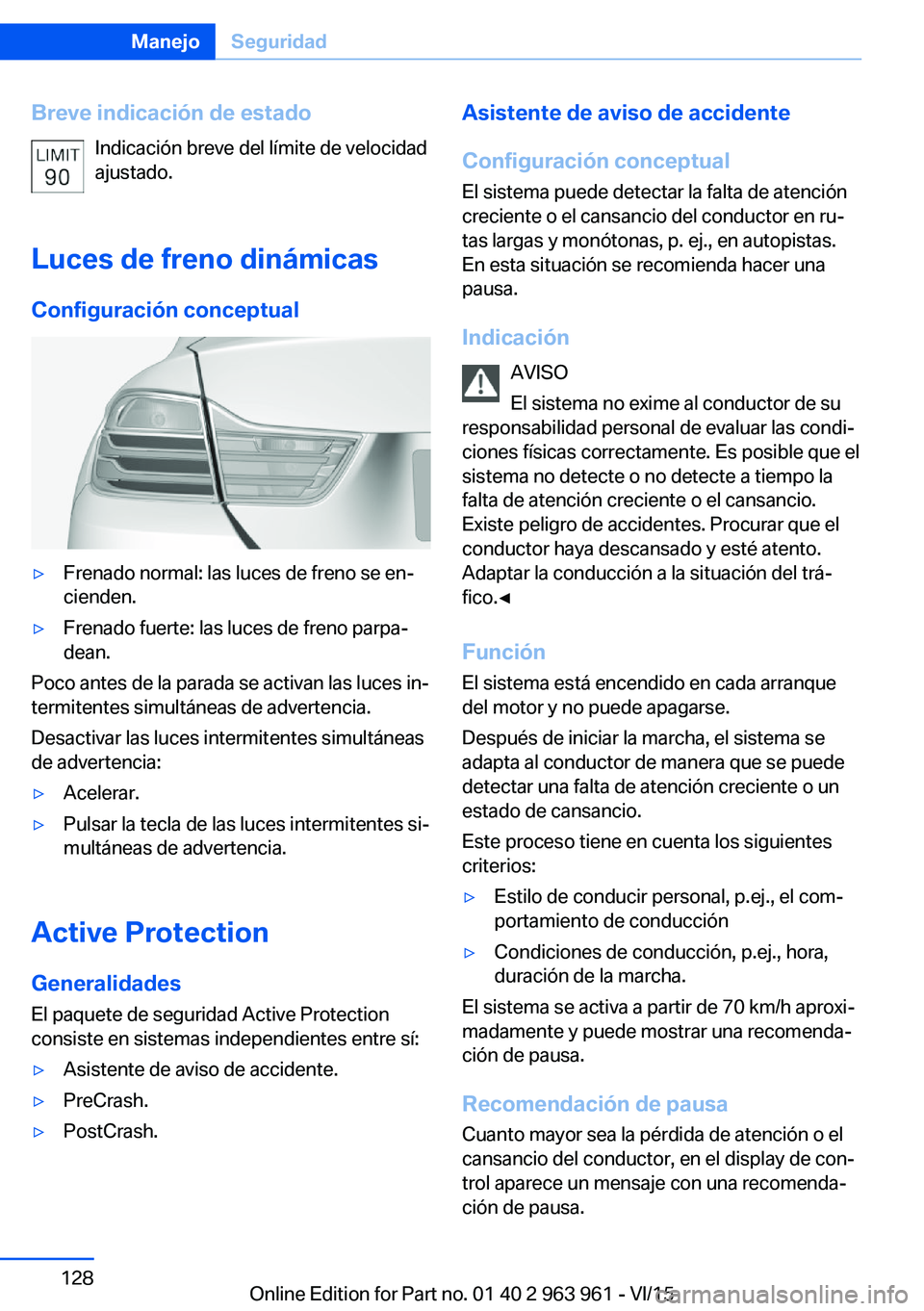

Breve indicación de estadoIndicación breve del límite de velocidad
ajustado.
Luces de freno dinámicas Configuración conceptual▷Frenado normal: las luces de freno se en‐
cienden.▷Frenado fuerte: las luces de freno parpa‐
dean.
Poco antes de la parada se activan las luces in‐
termitentes simultáneas de advertencia.
Desactivar las luces intermitentes simultáneas
de advertencia:
▷Acelerar.▷Pulsar la tecla de las luces intermitentes si‐
multáneas de advertencia.
Active Protection
Generalidades
El paquete de seguridad Active Protection
consiste en sistemas independientes entre sí:
▷Asistente de aviso de accidente.▷PreCrash.▷PostCrash.Asistente de aviso de accidente
Configuración conceptual
El sistema puede detectar la falta de atención
creciente o el cansancio del conductor en ru‐
tas largas y monótonas, p. ej., en autopistas.
En esta situación se recomienda hacer una
pausa.
Indicación AVISO
El sistema no exime al conductor de su
responsabilidad personal de evaluar las condi‐
ciones físicas correctamente. Es posible que el
sistema no detecte o no detecte a tiempo la
falta de atención creciente o el cansancio.
Existe peligro de accidentes. Procurar que el
conductor haya descansado y esté atento.
Adaptar la conducción a la situación del trá‐
fico.◀
Función
El sistema está encendido en cada arranque
del motor y no puede apagarse.
Después de iniciar la marcha, el sistema se
adapta al conductor de manera que se puede
detectar una falta de atención creciente o un
estado de cansancio.
Este proceso tiene en cuenta los siguientes
criterios:▷Estilo de conducir personal, p. ej., el com‐
portamiento de conducción▷Condiciones de conducción, p. ej., hora,
duración de la marcha.
El sistema se activa a partir de 70 km/h aproxi‐
madamente y puede mostrar una recomenda‐
ción de pausa.
Recomendación de pausa
Cuanto mayor sea la pérdida de atención o el
cansancio del conductor, en el display de con‐
trol aparece un mensaje con una recomenda‐
ción de pausa.
Seite 128ManejoSeguridad128
Online Edition for Part no. 01 40 2 963 961 - VI/15

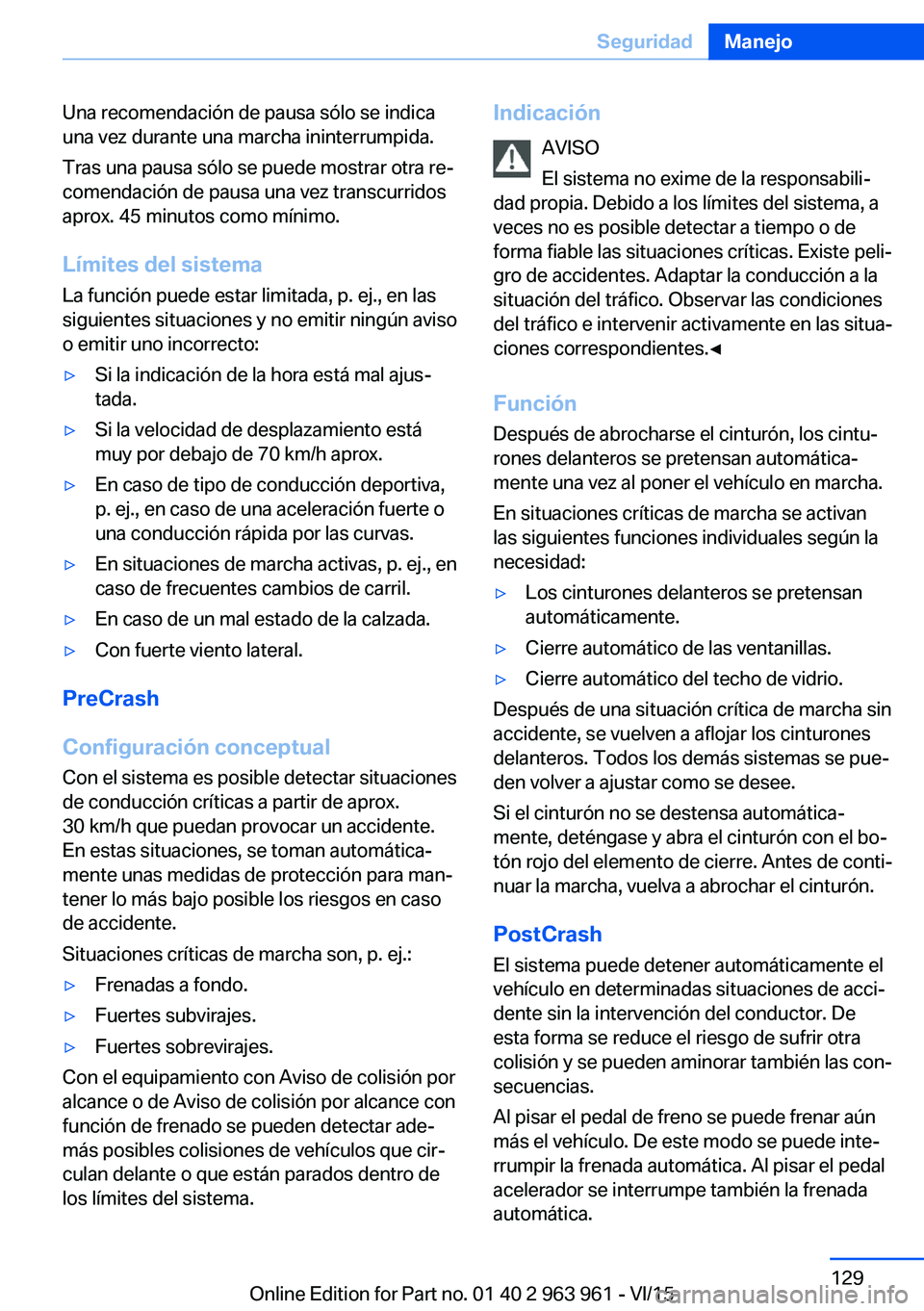

Una recomendación de pausa sólo se indica
una vez durante una marcha ininterrumpida.
Tras una pausa sólo se puede mostrar otra re‐
comendación de pausa una vez transcurridos
aprox. 45 minutos como mínimo.
Límites del sistema La función puede estar limitada, p. ej., en las
siguientes situaciones y no emitir ningún aviso
o emitir uno incorrecto:▷Si la indicación de la hora está mal ajus‐
tada.▷Si la velocidad de desplazamiento está
muy por debajo de 70 km/h aprox.▷En caso de tipo de conducción deportiva,
p. ej., en caso de una aceleración fuerte o
una conducción rápida por las curvas.▷En situaciones de marcha activas, p. ej., en
caso de frecuentes cambios de carril.▷En caso de un mal estado de la calzada.▷Con fuerte viento lateral.
PreCrash
Configuración conceptual
Con el sistema es posible detectar situaciones
de conducción críticas a partir de aprox.
30 km/h que puedan provocar un accidente.
En estas situaciones, se toman automática‐
mente unas medidas de protección para man‐
tener lo más bajo posible los riesgos en caso
de accidente.
Situaciones críticas de marcha son, p. ej.:
▷Frenadas a fondo.▷Fuertes subvirajes.▷Fuertes sobrevirajes.
Con el equipamiento con Aviso de colisión por
alcance o de Aviso de colisión por alcance con
función de frenado se pueden detectar ade‐
más posibles colisiones de vehículos que cir‐
culan delante o que están parados dentro de
los límites del sistema.
Indicación
AVISO
El sistema no exime de la responsabili‐
dad propia. Debido a los límites del sistema, a
veces no es posible detectar a tiempo o de
forma fiable las situaciones críticas. Existe peli‐
gro de accidentes. Adaptar la conducción a la
situación del tráfico. Observar las condiciones
del tráfico e intervenir activamente en las situa‐
ciones correspondientes.◀
Función
Después de abrocharse el cinturón, los cintu‐
rones delanteros se pretensan automática‐
mente una vez al poner el vehículo en marcha.
En situaciones críticas de marcha se activan
las siguientes funciones individuales según la
necesidad:▷Los cinturones delanteros se pretensan
automáticamente.▷Cierre automático de las ventanillas.▷Cierre automático del techo de vidrio.
Después de una situación crítica de marcha sin
accidente, se vuelven a aflojar los cinturones
delanteros. Todos los demás sistemas se pue‐
den volver a ajustar como se desee.
Si el cinturón no se destensa automática‐
mente, deténgase y abra el cinturón con el bo‐
tón rojo del elemento de cierre. Antes de conti‐
nuar la marcha, vuelva a abrochar el cinturón.
PostCrash El sistema puede detener automáticamente el
vehículo en determinadas situaciones de acci‐
dente sin la intervención del conductor. De
esta forma se reduce el riesgo de sufrir otra
colisión y se pueden aminorar también las con‐
secuencias.
Al pisar el pedal de freno se puede frenar aún
más el vehículo. De este modo se puede inte‐
rrumpir la frenada automática. Al pisar el pedal acelerador se interrumpe también la frenada
automática.
Seite 129SeguridadManejo129
Online Edition for Part no. 01 40 2 963 961 - VI/15

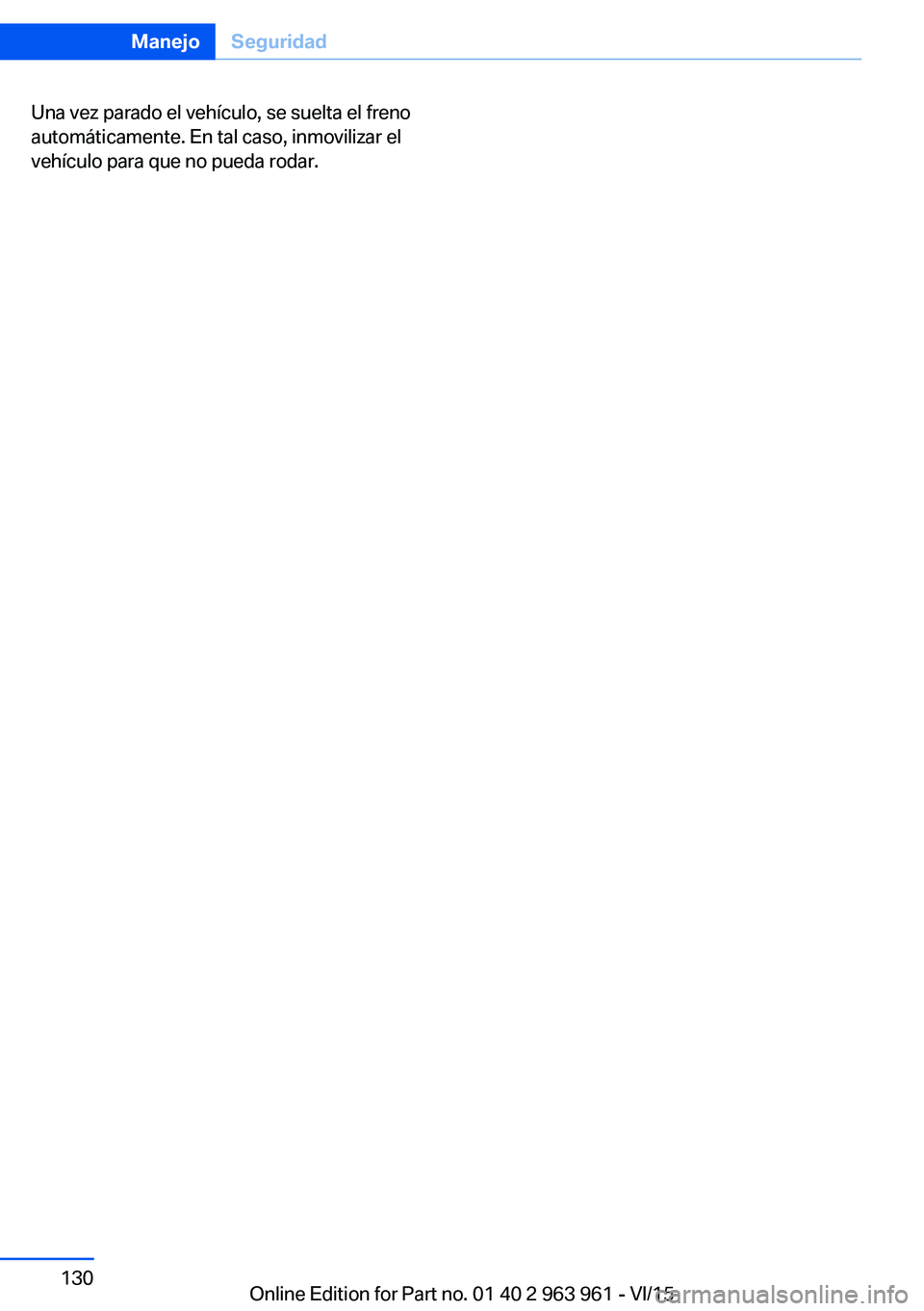

Una vez parado el vehículo, se suelta el freno
automáticamente. En tal caso, inmovilizar el
vehículo para que no pueda rodar.Seite 130ManejoSeguridad130
Online Edition for Part no. 01 40 2 963 961 - VI/15
