BMW MOTORRAD C1 2000 Manual do condutor (in Portuguese)

111
9
Informações gerais e servi ço

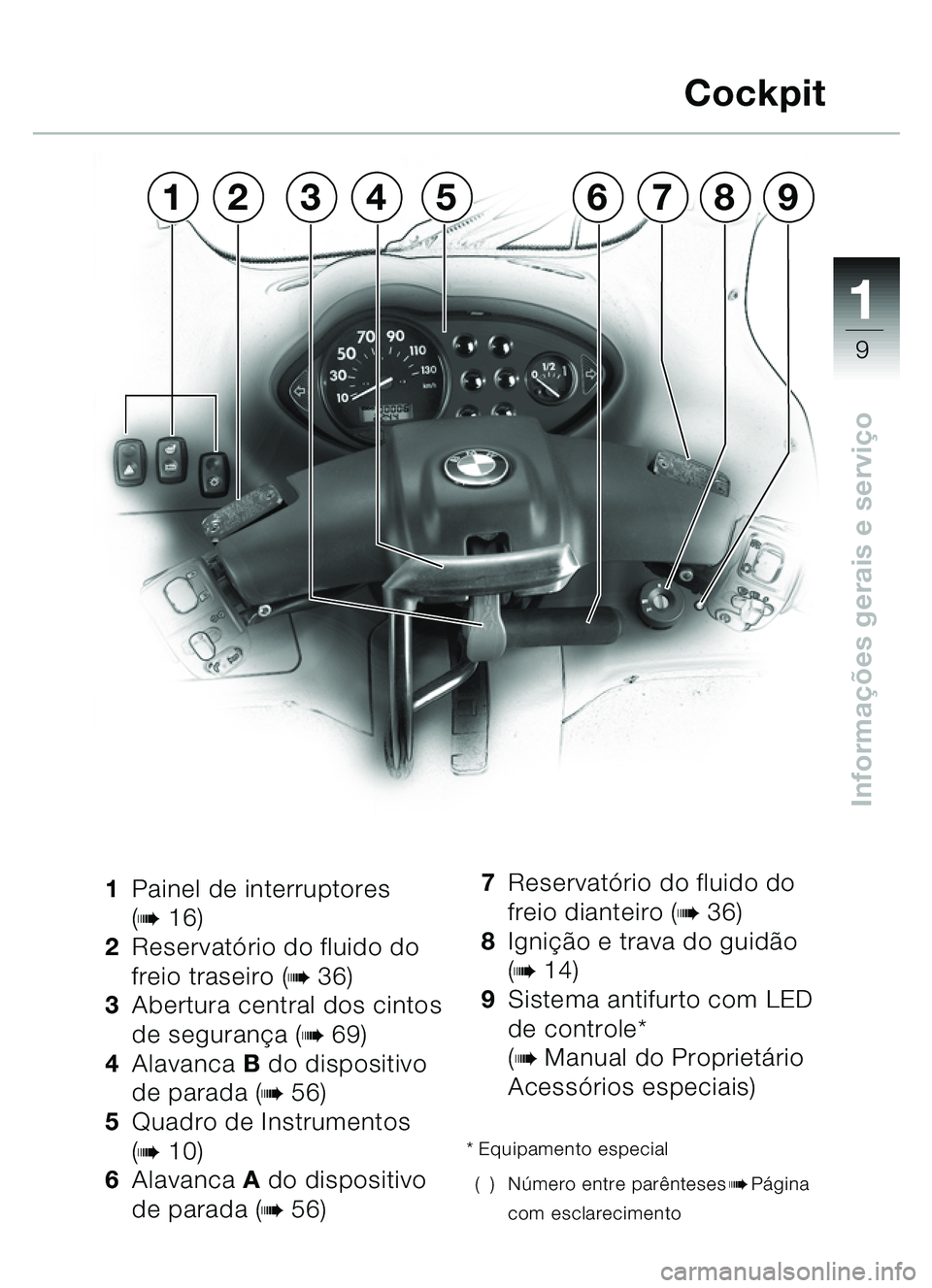

1 Painel de interruptores
(b16)
2 Reservat ório do fluido do
freio traseiro (
b36)
3 Abertura central dos cintos
de seguran ça (
b69)
4 Alavanca B do dispositivo
de parada (
b56)
5 Quadro de Instrumentos
(
b10)
6 Alavanca A do dispositivo
de parada (
b56) 7
Reservat ório do fluido do
freio dianteiro (
b36)
8 Igni ção e trava do guid ão
(
b14)
9 Sistema antifurto com LED
de controle*
(
bManual do Propriet ário
Acess órios especiais)
* Equipamento especial
() N úmero entre par ênteses
bP ágina
com esclarecimento
Cockpit
567824319


11
10
Informações gerais e servi ço

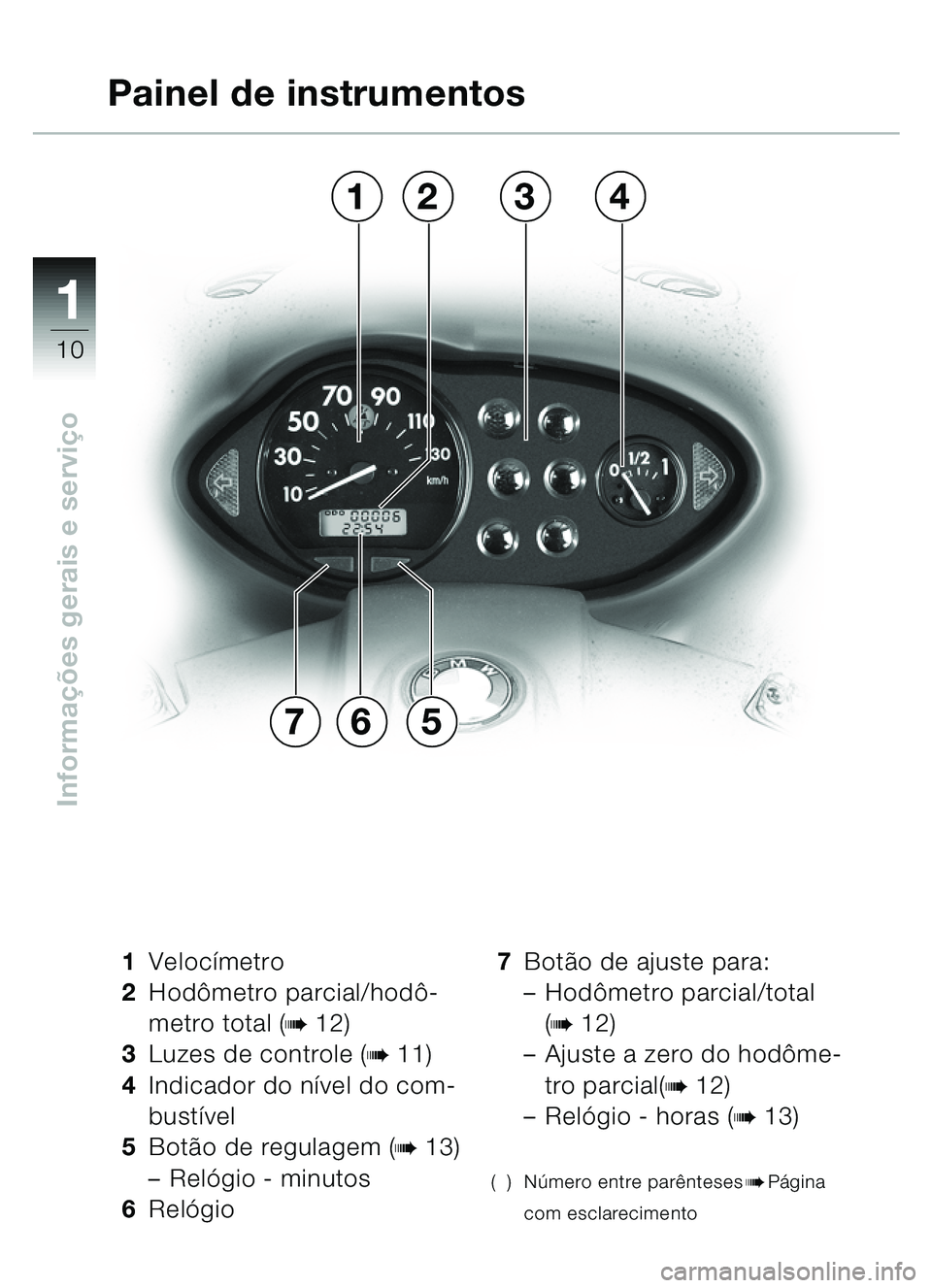

1 Veloc ímetro
2 Hod ômetro parcial/hodô -
metro total (
b12)
3 Luzes de controle (
b11)
4 Indicador do n ível do com-
bust ível
5 Bot ão de regulagem (
b13)
– Rel ógio - minutos
6 Rel ógio 7
Bot ão de ajuste para:
– Hod ômetro parcial/total
(
b12)
– Ajuste a zero do hod ôme-
tro parcial(
b12)
– Rel ógio - horas (
b13)
() N úmero entre par êntesesbP ágina
com esclarecimento
Painel de instrumentos
657
3142


111
11
Informações gerais e servi ço
13476
9
5
8
2

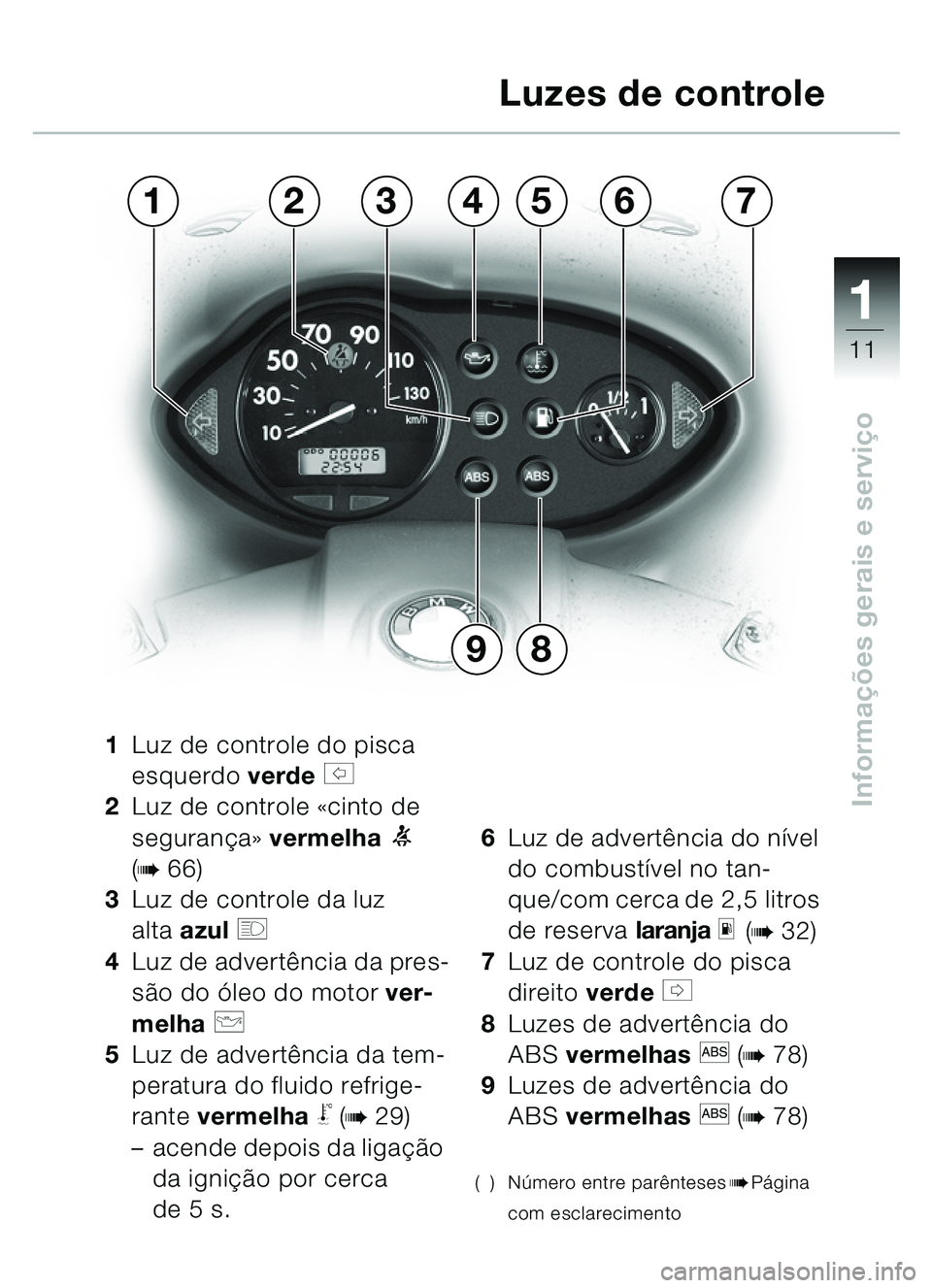

1 Luz de controle do pisca
esquerdo verde
s
2 Luz de controle «cinto de
seguran ça» vermelha
1
(
b66)
3 Luz de controle da luz
alta azul
q
4 Luz de advertê ncia da pres-
s ã o do óleo do motor ver-
melha
p
5Luz de advert ência da tem-
peratura do fluido refrige-
rante vermelha
\b (b29)
– acende depois da liga ção
da igni ção por cerca
de 5 s. 6
Luz de advert ência do nível
do combust ível no tan-
que/com cerca de 2,5 litros
de reserva laranja
m (b32)
7 Luz de controle do pisca
direito verde
t
8 Luzes de advert ência do
ABS vermelhas
l (b78)
9 Luzes de advert ência do
ABS vermelhas
l (b78)
() Número entre parê ntesesbPágina
com esclarecimento
Luzes de controle


11
12

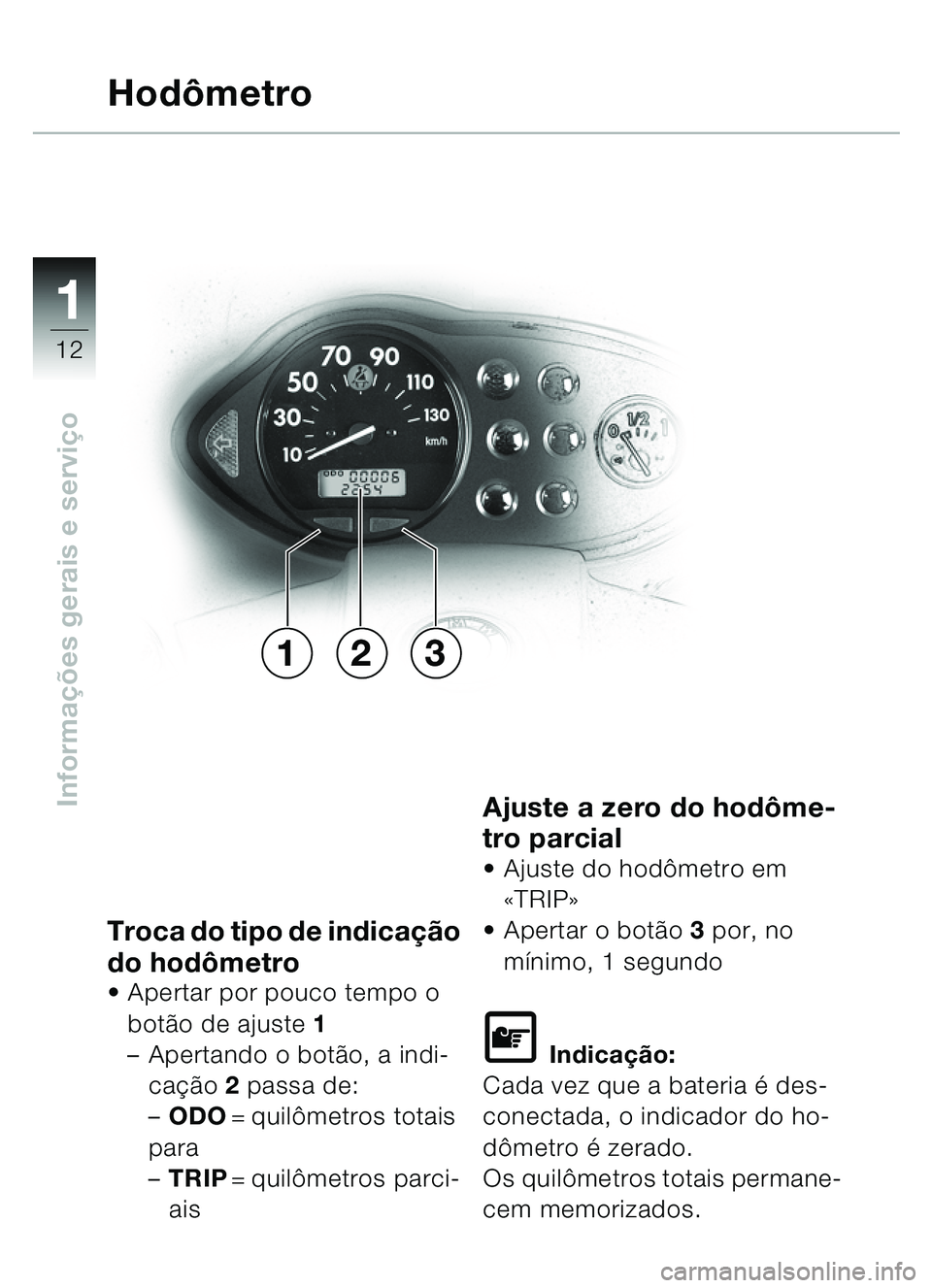

Informações gerais e servi ço
Troca do tipo de indica ção
do hod ômetro
 Apertar por pouco tempo o
bot ão de ajuste 1
– Apertando o botã o, a indi-
caçã o 2 passa de:
– ODO =quilômetros totais
para
– TRIP =quilômetros parci-
ais
Ajuste a zero do hod ôme-
tro parcial
 Ajuste do hodô metro em
« TRIP »
 Apertar o botã o 3 por, no
m ínimo, 1 segundo
\f Indica ção:
Cada vez que a bateria é des-
conectada, o indicador do ho-
d ômetro é zerado.
Os quilô metros totais permane-
cem memorizados.
Hod ômetro
213


111
13

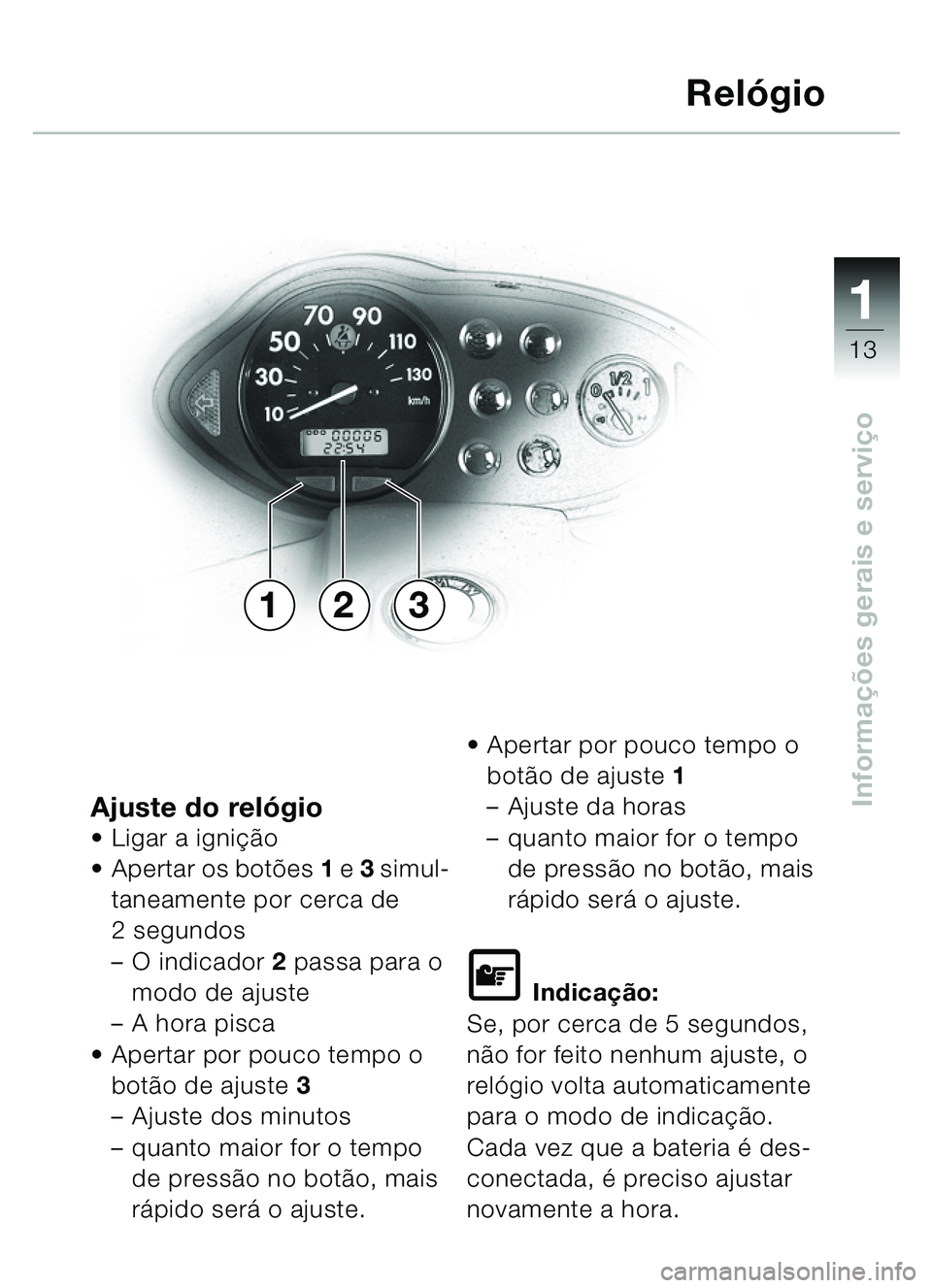

Informações gerais e servi çoAjuste do reló gioLigar a igni ção
 Apertar os bot ões 1 e 3 simul-
taneamente por cerca de
2 segundos
– O indicador 2 passa para o
modo de ajuste
– A hora pisca
 Apertar por pouco tempo o
botã o de ajuste 3
– Ajuste dos minutos
– quanto maior for o tempo
de press ão no bot ão, mais
r á pido ser á o ajuste.
Apertar por pouco tempo o
botã o de ajuste 1
– Ajuste da horas
– quanto maior for o tempo
de press ão no bot ão, mais
r á pido ser á o ajuste.
\f Indica ção:
Se, por cerca de 5 segundos,
n ão for feito nenhum ajuste, o
rel ógio volta automaticamente
para o modo de indica ção.
Cada vez que a bateria é des-
conectada, é preciso ajustar
novamente a hora.
Relógio
231


11
14
Informações gerais e servi ço

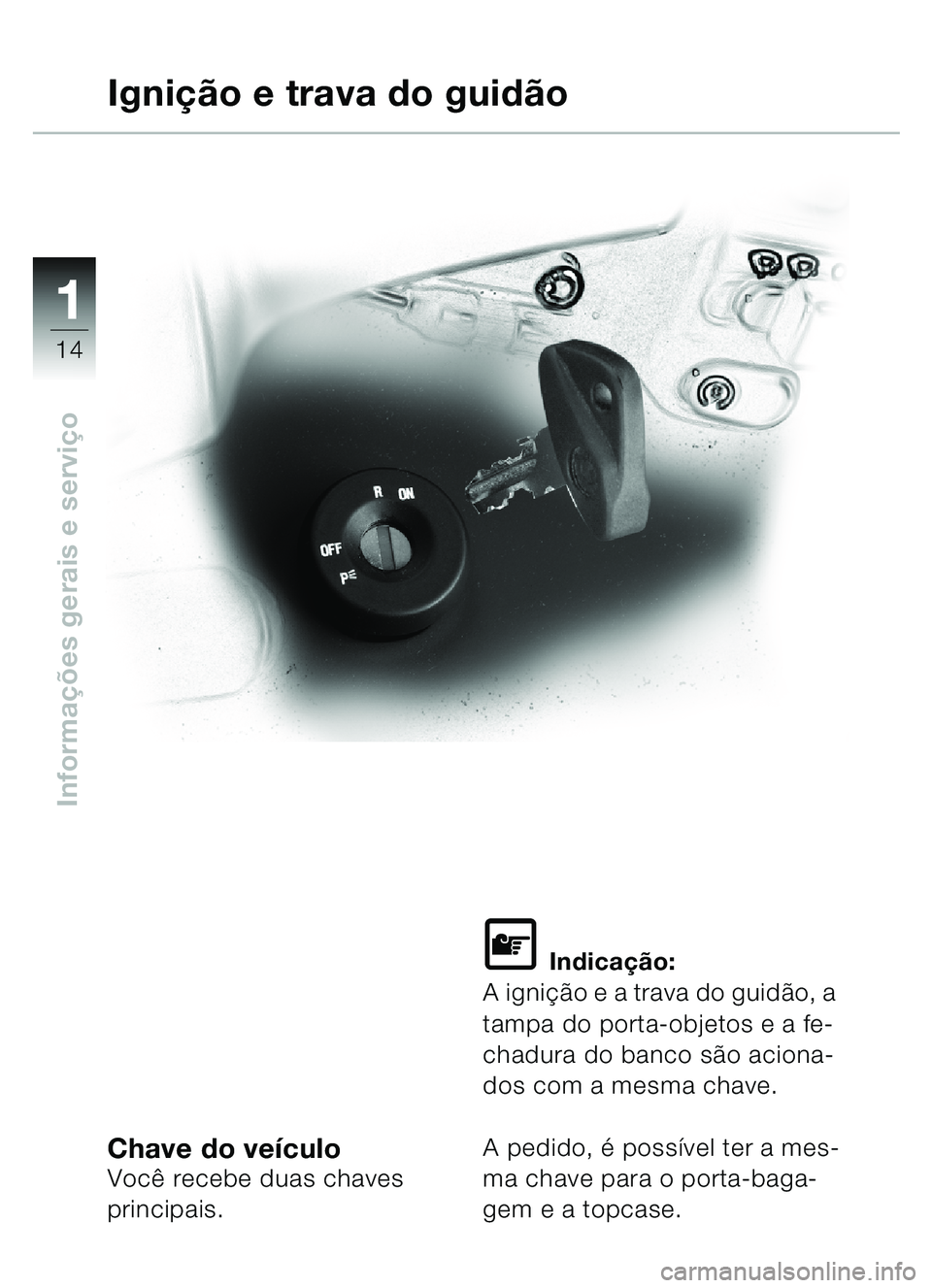

Chave do ve ículoVocê recebe duas chaves
principais.
\f Indica ção:
A ignição e a trava do guid ão, a
tampa do porta-objetos e a fe-
chadura do banco s ão aciona-
dos com a mesma chave.
A pedido, é possível ter a mes-
ma chave para o porta-baga-
gem e a topcase.
Igniçã o e trava do guid ão


111
15

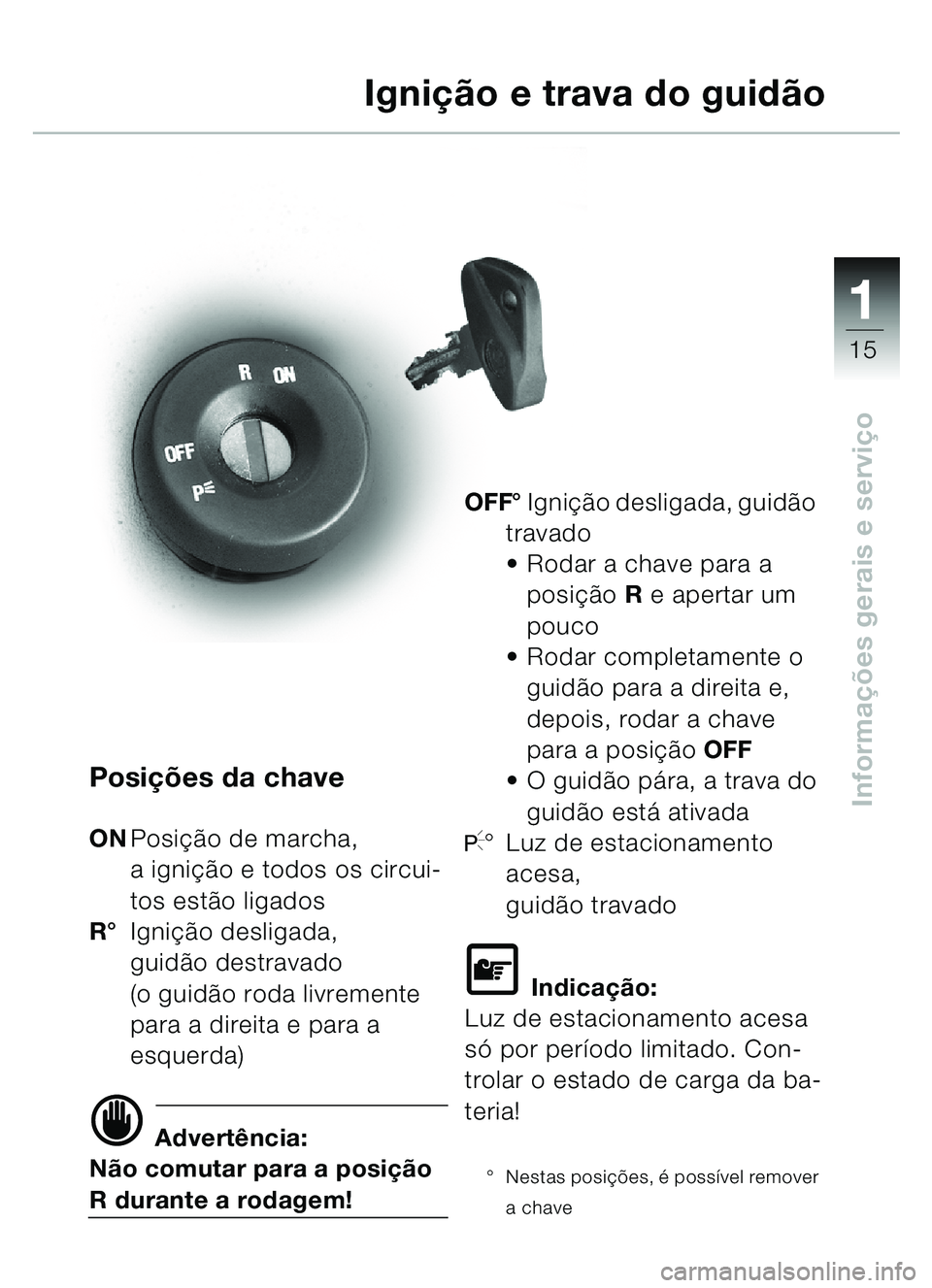

Informações gerais e servi çoPosi ções da chave
ONPosi ção de marcha,
a igni ção e todos os circui-
tos estã o ligados
R ° Igni ção desligada,
guid ão destravado
(o guid ão roda livremente
para a direita e para a
esquerda)
d Advertência:
N ão comutar para a posiçã o
R durante a rodagem! OFF°
Igni ção desligada, guid ão
travado
 Rodar a chave para a
posi ção R e apertar um
pouco
 Rodar completamente o
guid ão para a direita e,
depois, rodar a chave
para a posi çãoOFF
 O guid ão p ára, a trava do
guid ão est á ativada
I° Luz de estacionamento
acesa,
guid ão travado
\f Indica ção:
Luz de estacionamento acesa
s ó por per íodo limitado. Con-
trolar o estado de carga da ba-
teria!
° Nestas posi ções, é possível remover
a chave
Igniçã o e trava do guid ão


11
16
Informações gerais e servi ço

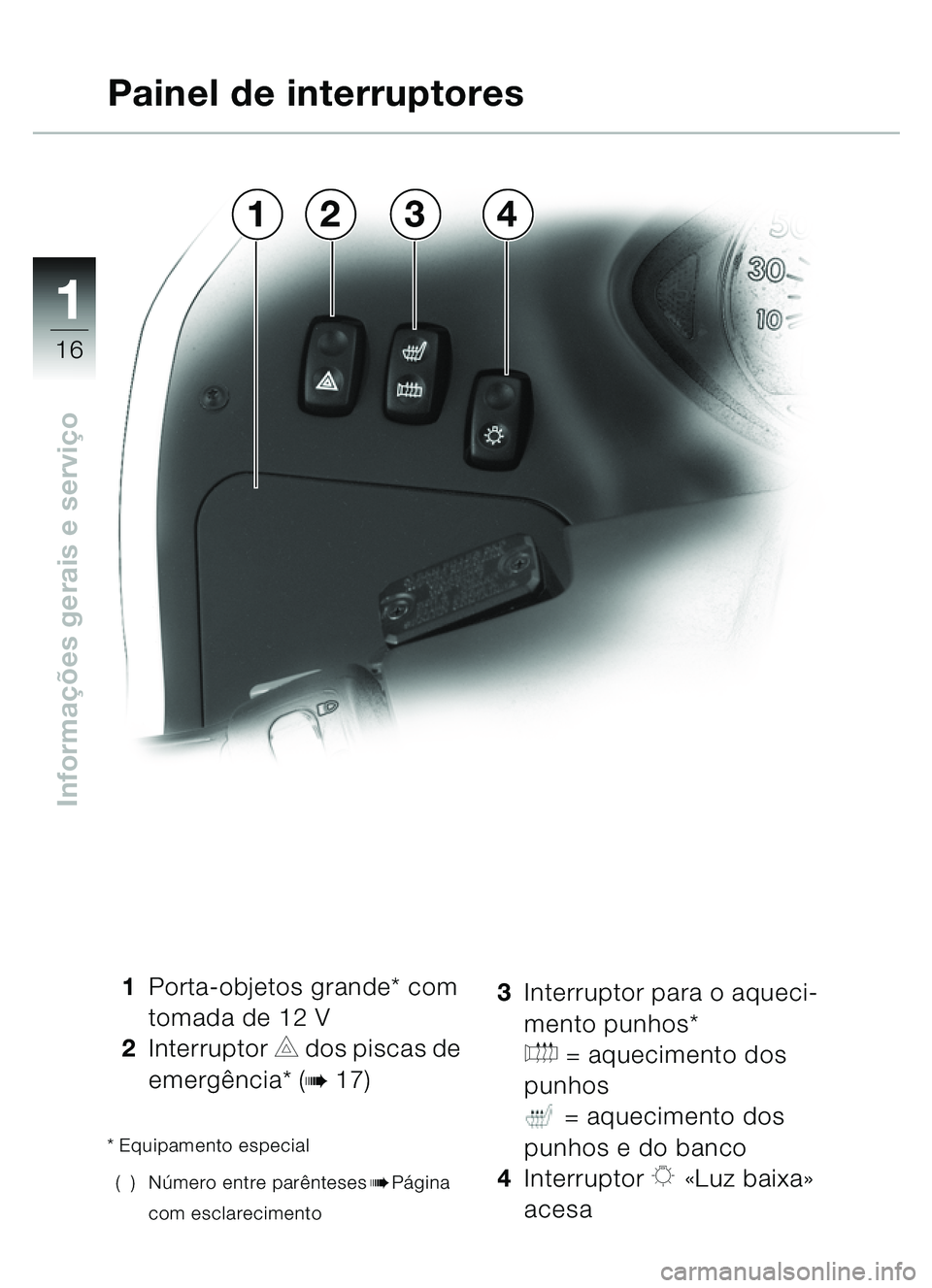

1 Porta-objetos grande* com
tomada de 12 V
2 Interruptor
C dos piscas de
emerg ência* (
b17)
* Equipamento especial
() N úmero entre parê nteses
bPágina
com esclarecimento
3 Interruptor para o aqueci-
mento punhos*
E = aquecimento dos
punhos = aquecimento dos
punhos e do banco
4 Interruptor
K «Luz baixa »
acesa
Painel de interruptores
4132


111
17
Informações gerais e servi ço

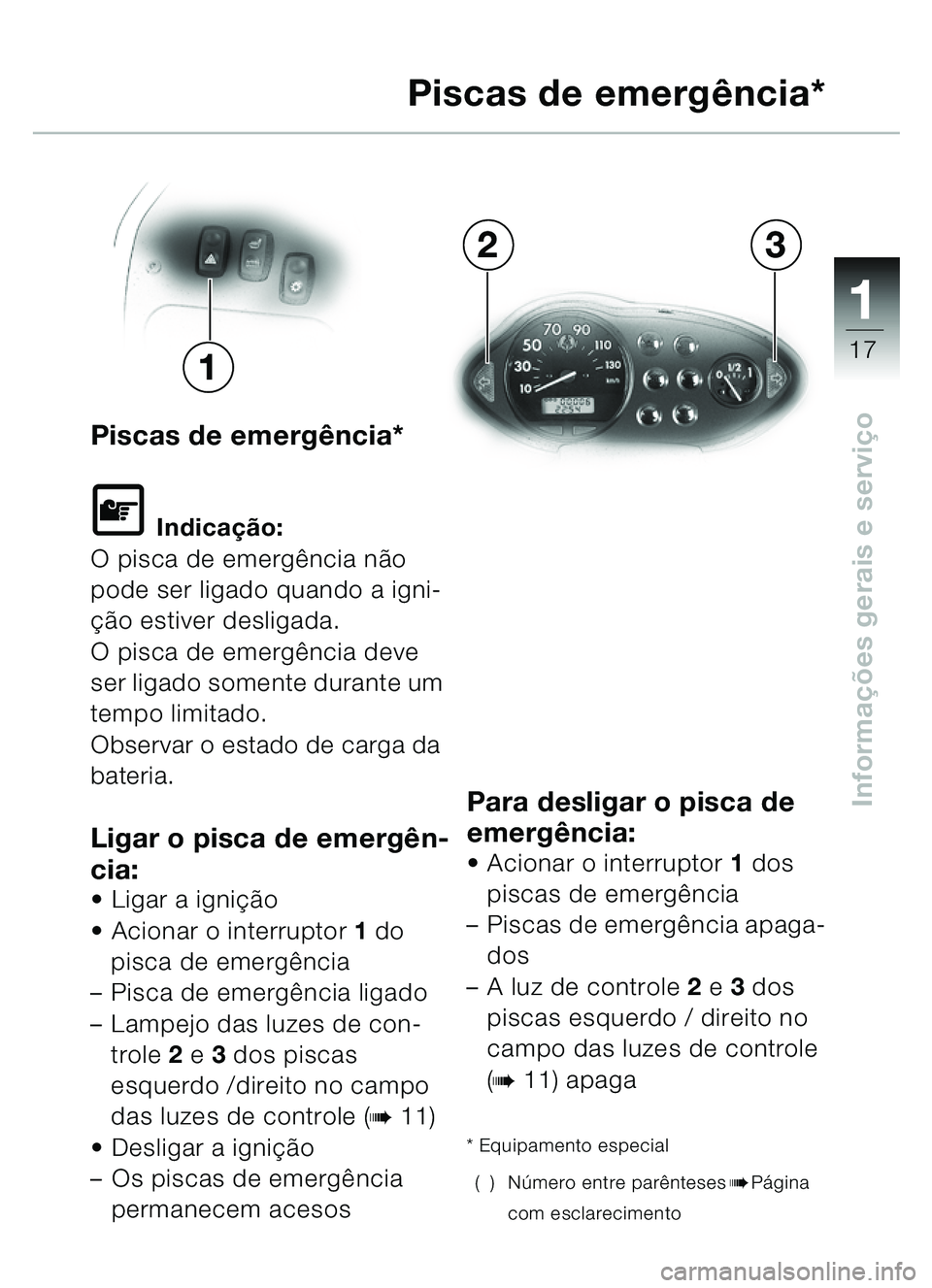

Piscas de emerg ência*
\f Indica ção:
O pisca de emergência nã o
pode ser ligado quando a igni-
çã o estiver desligada.
O pisca de emergência deve
ser ligado somente durante um
tempo limitado.
Observar o estado de carga da
bateria.
Ligar o pisca de emerg ên-
cia:
 Ligar a igni ção
 Acionar o interruptor 1 do
pisca de emerg ência
– Pisca de emerg ência ligado
– Lampejo das luzes de con-
trole 2 e 3 dos piscas
esquerdo /direito no campo
das luzes de controle (
b11)
 Desligar a ignição
– Os piscas de emergência
permanecem acesos
Para desligar o pisca de
emergência:
 Acionar o interruptor 1 dos
piscas de emerg ência
– Piscas de emergência apaga-
dos
– A luz de controle 2 e 3 dos
piscas esquerdo / direito no
campo das luzes de controle
(
b11) apaga
* Equipamento especial
() N úmero entre parê nteses
bPágina
com esclarecimento
Piscas de emerg ência*
32
1


11

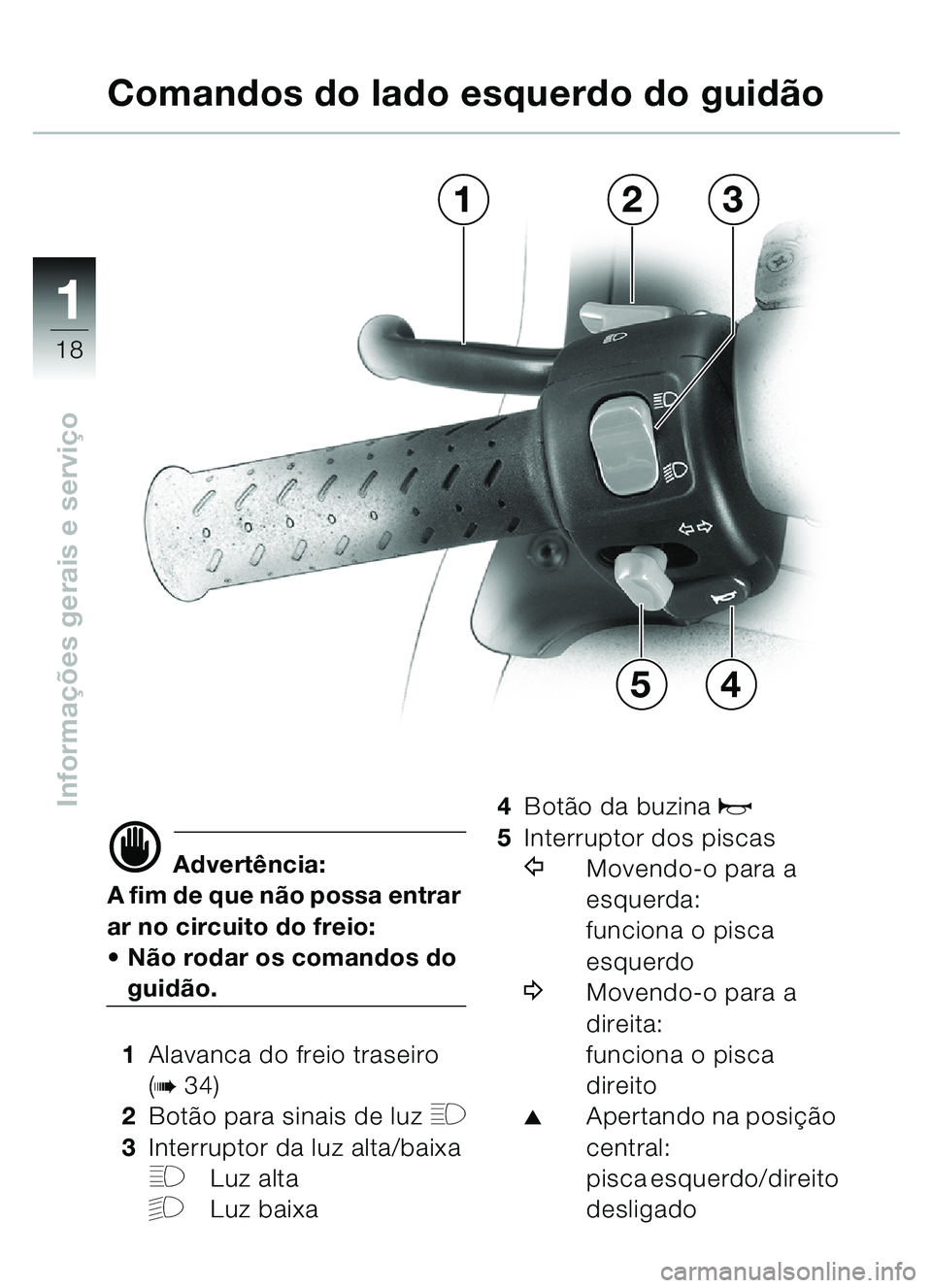

18
Informações gerais e servi ço
d Advertência:
A fim de que n ão possa entrar
ar no circuito do freio:
 Não rodar os comandos do
guid ão.
1 Alavanca do freio traseiro
(
b34)
2 Botã o para sinais de luz
H
3Interruptor da luz alta/baixa
FLuz alta
GLuz baixa 4
Botã o da buzina
z
5Interruptor dos piscas
YMovendo-o para a
esquerda:
funciona o pisca
esquerdo
WMovendo-o para a
direita:
funciona o pisca
direito
Apertando na posi ção
central:
pisca esquerdo/direito
desligado
Comandos do lado esquerdo do guid ão
3
4
21
5
