Page 11 of 92
111
9
Übersicht und Bedienung

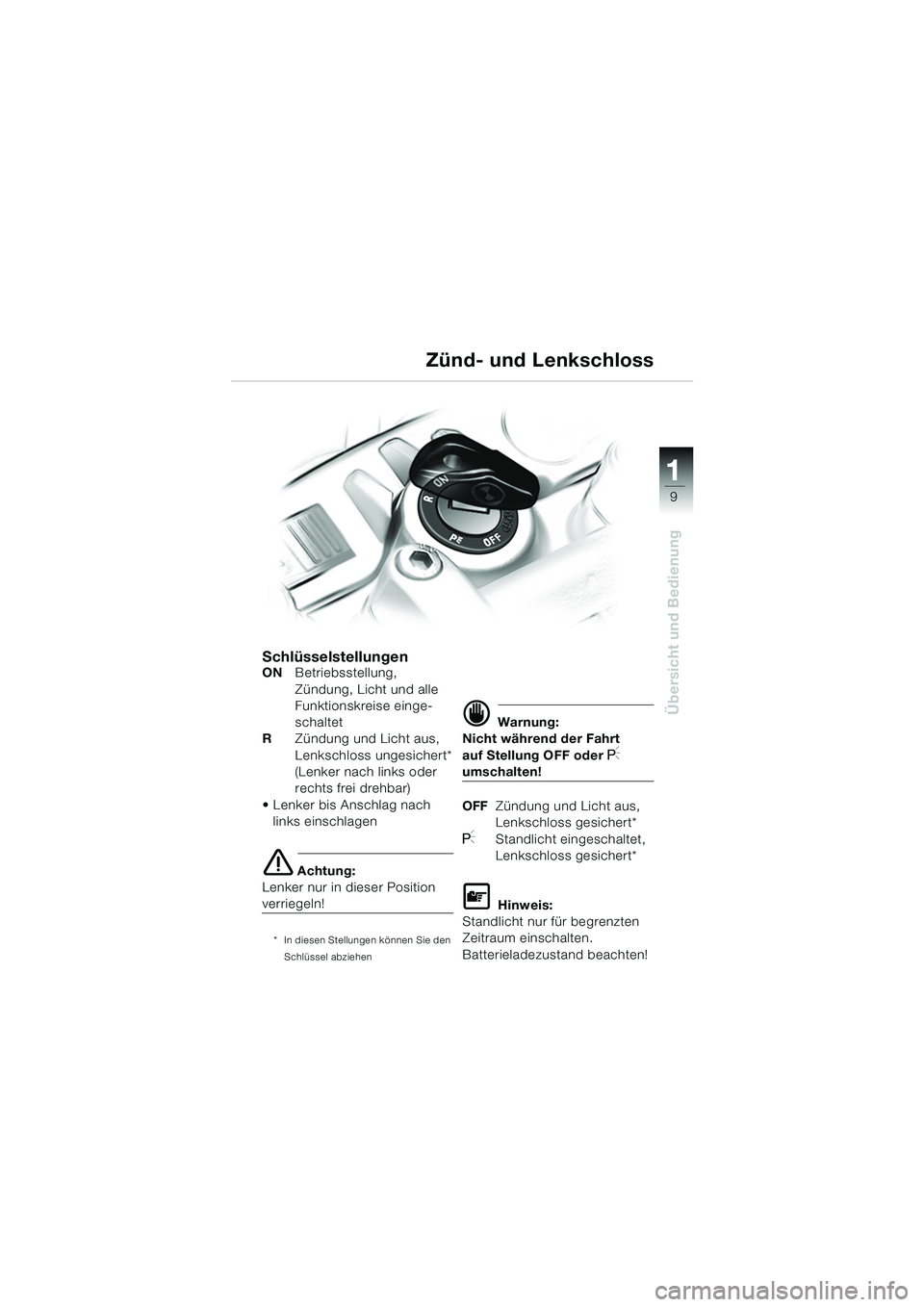

SchlüsselstellungenONBetriebsstellung,
Zündung, Licht und alle
Funktionskreise einge-
schaltet
R Zündung und Licht aus,
Lenkschloss ungesichert*
(Lenker nach links oder
rechts frei drehbar)
Lenker bis Anschlag nach links einschlagen
e Achtung:
Lenker nur in dieser Position
verriegeln!
* In diesen Stellungen können Sie den
Schlüssel abziehen
d Warnung:
Nicht während der Fahrt
auf Stellung OFF oder
I
umschalten!
OFF Zündung und Licht aus,
Lenkschloss gesichert*
IStandlicht eingeschaltet,
Lenkschloss gesichert*
L Hinweis:
Standlicht nur für begrenzten
Zeitraum einschalten.
Batterieladezustand beachten!
Zünd- und Lenkschloss
10K14bkd2.book Seite 9 Montag, 15. September 2003 12:25 12
Page 12 of 92
11
10
Übersicht und Bedienung

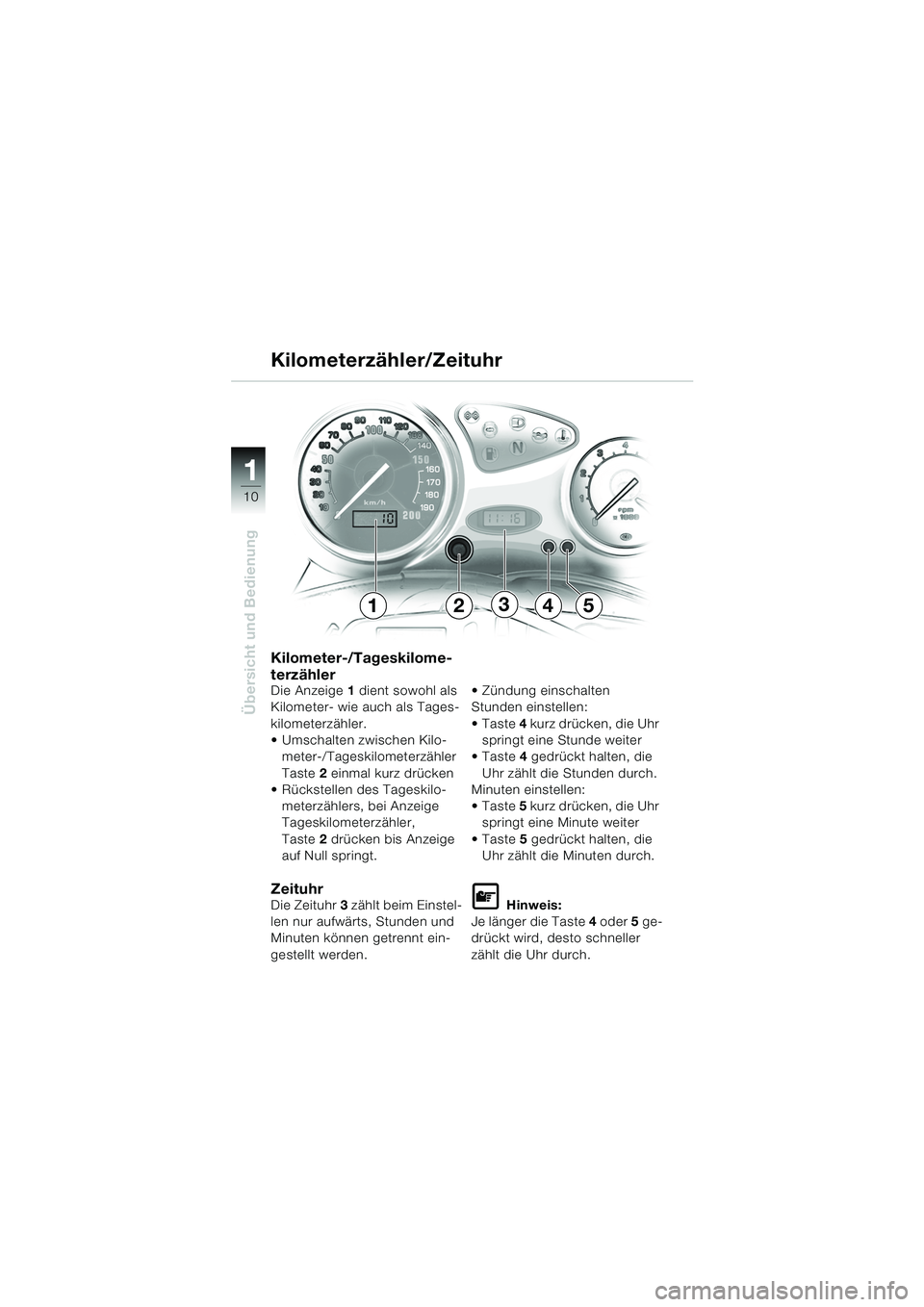

Kilometer-/Tageskilome-
terzähler
Die Anzeige 1 dient sowohl als
Kilometer- wie auch als Tages-
kilometerzähler.
Umschalten zwischen Kilo-
meter-/Tageskilometerzähler
Taste 2 einmal kurz drücken
Rückstellen des Tageskilo-
meterzählers, bei Anzeige
Tageskilometerzähler,
Taste 2 drücken bis Anzeige
auf Null springt.
ZeituhrDie Zeituhr 3 zählt beim Einstel-
len nur aufwärts, Stunden und
Minuten können getrennt ein-
gestellt werden. Zündung einschalten
Stunden einstellen:
Taste
4 kurz drücken, die Uhr
springt eine Stunde weiter
Taste 4 gedrückt halten, die
Uhr zählt die Stunden durch.
Minuten einstellen:
Taste 5 kurz drücken, die Uhr
springt eine Minute weiter
Taste 5 gedrückt halten, die
Uhr zählt die Minuten durch.L Hinweis:
Je länger die Taste 4 oder 5 ge-
drückt wird, desto schneller
zählt die Uhr durch.
Kilometerzähler/Zeituhr
24513
10K14bkd2.book Seite 10 Montag, 15. September 2003 12:25 12
Page 13 of 92
111
11
Übersicht und Bedienung

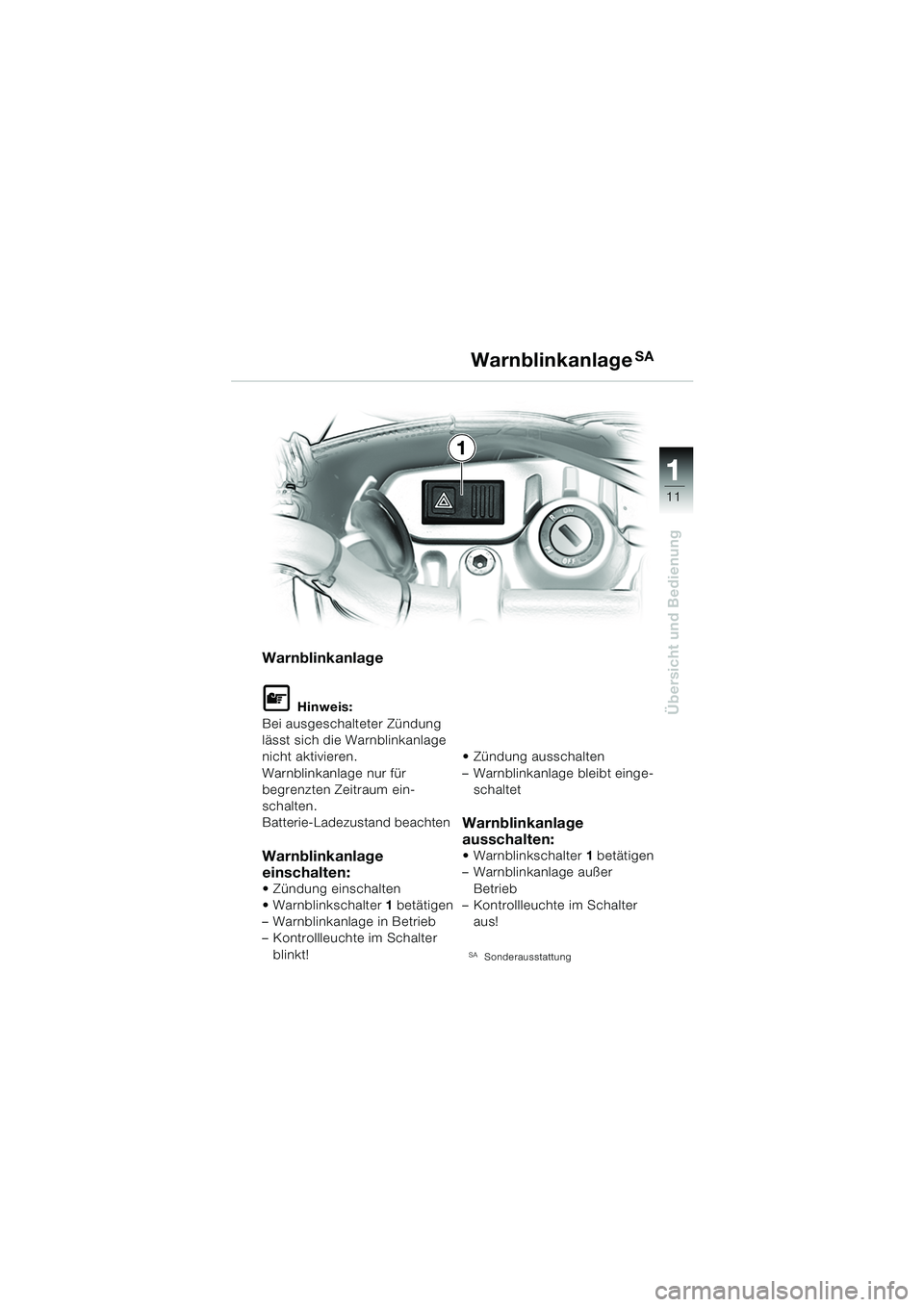

Warnblinkanlage
L Hinweis:
Bei ausgeschalteter Zündung
lässt sich die Warnblinkanlage
nicht aktivieren.
Warnblinkanlage nur für
begrenzten Zeitraum ein-
schalten.
Batterie-Ladezustand beachten
Warnblinkanlage
einschalten:
Zündung einschalten
Warnblinkschalter 1 betätigen
– Warnblinkanlage in Betrieb
– Kontrollleuchte im Schalter blinkt! Zündung ausschalten
– Warnblinkanlage bleibt einge-
schaltet
Warnblinkanlage
ausschalten:
Warnblinkschalter 1 betätigen
– Warnblinkanlage außer
Betrieb
– Kontrollleuchte im Schalter
aus!
SASonderausstattung
WarnblinkanlageSA
1
10K14bkd2.book Seite 11 Montag, 15. September 2003 12:25 12
Page 14 of 92
11
12
Übersicht und Bedienung

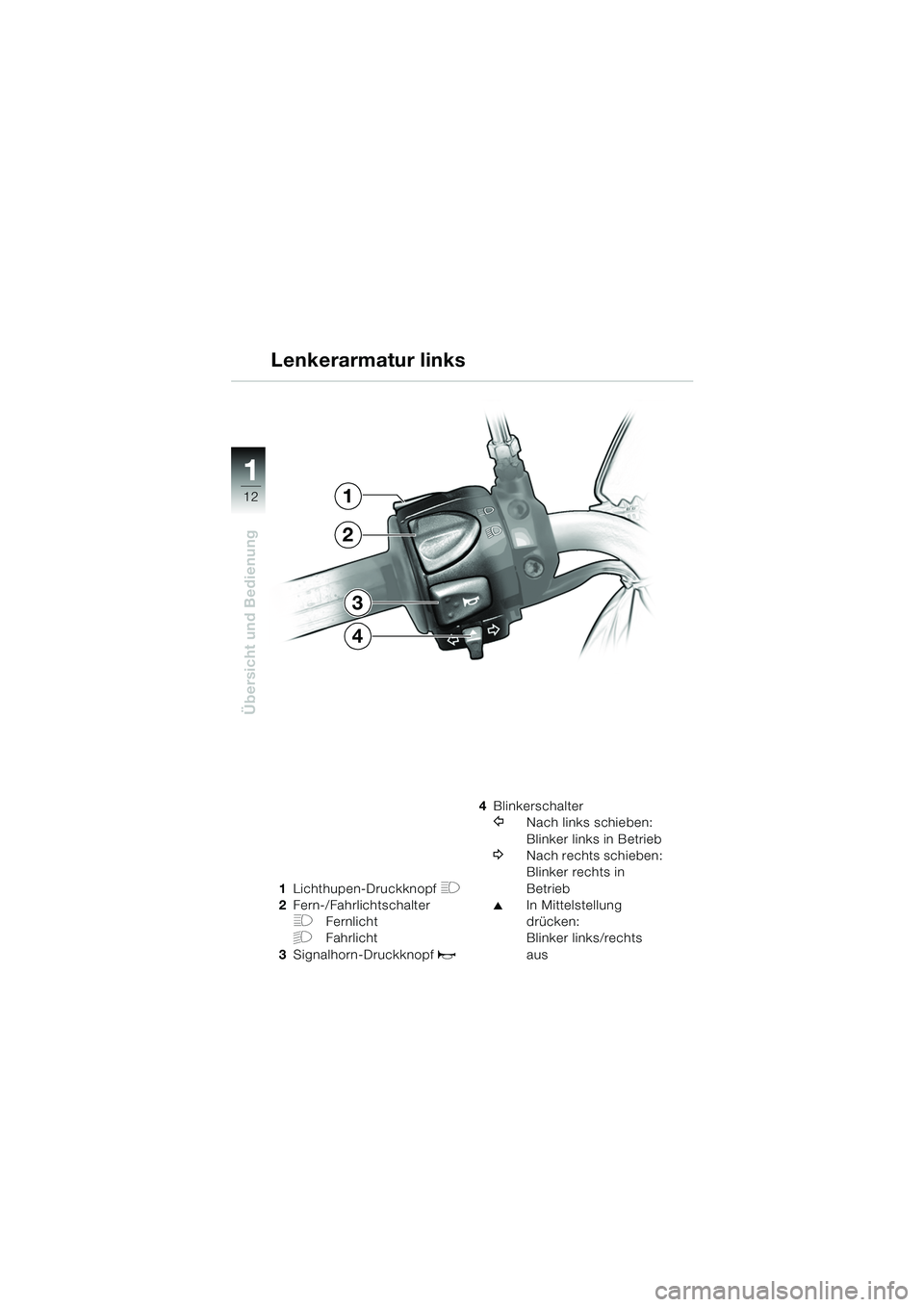

1Lichthupen-Druckknopf H
2Fern-/Fahrlichtschalter
FFernlicht
GFahrlicht
3 Signalhorn-Druckknopf
z
4Blinkerschalter
YNach links schieben:
Blinker links in Betrieb
WNach rechts schieben:
Blinker rechts in
Betrieb
▲In Mittelstellung
drücken:
Blinker links/rechts
aus
Lenkerarmatur links
1
2
3
4
10K14bkd2.book Seite 12 Montag, 15. September 2003 12:25 12

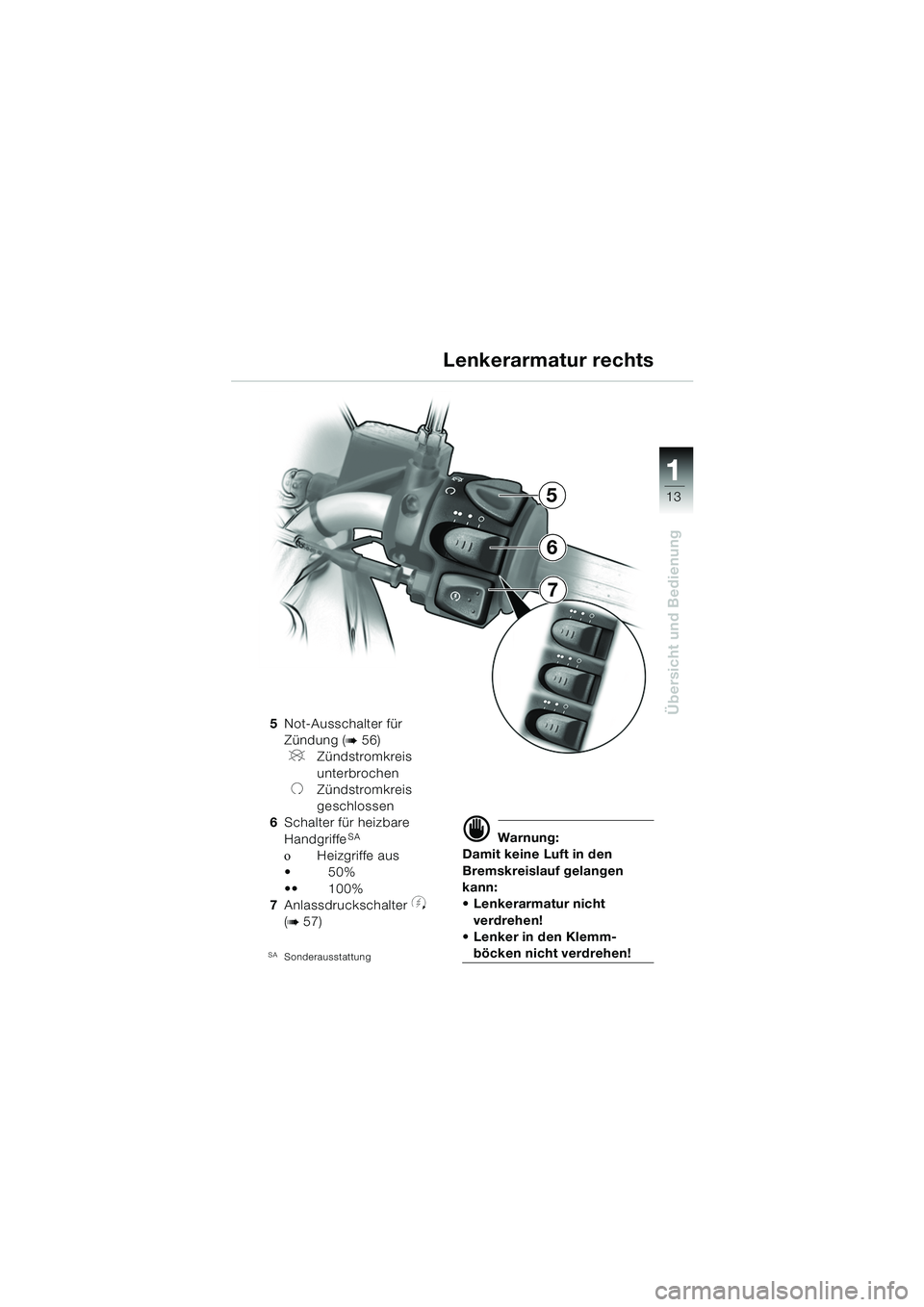

Page 15 of 92
111
13
Übersicht und Bedienung5Not-Ausschalter für
Zündung (
b56)
VZündstromkreis
unterbrochen
UZündstromkreis
geschlossen
6 Schalter für heizbare
Handgriffe
SA
οHeizgriffe aus
50%
100%
7 Anlassdruckschalter
y
(b57)
SASonderausstattung
d Warnung:
Damit keine Luft in den
Bremskreislauf gelangen
kann:
Lenkerarmatur nicht
verdrehen!
Lenker in den Klemm-
böcken nicht verdrehen!
Lenkerarmatur rechts
5
7
6
10K14bkd2.book Seite 13 Montag, 15. September 2003 12:25 12
Page 16 of 92
11
14
Übersicht und Bedienung

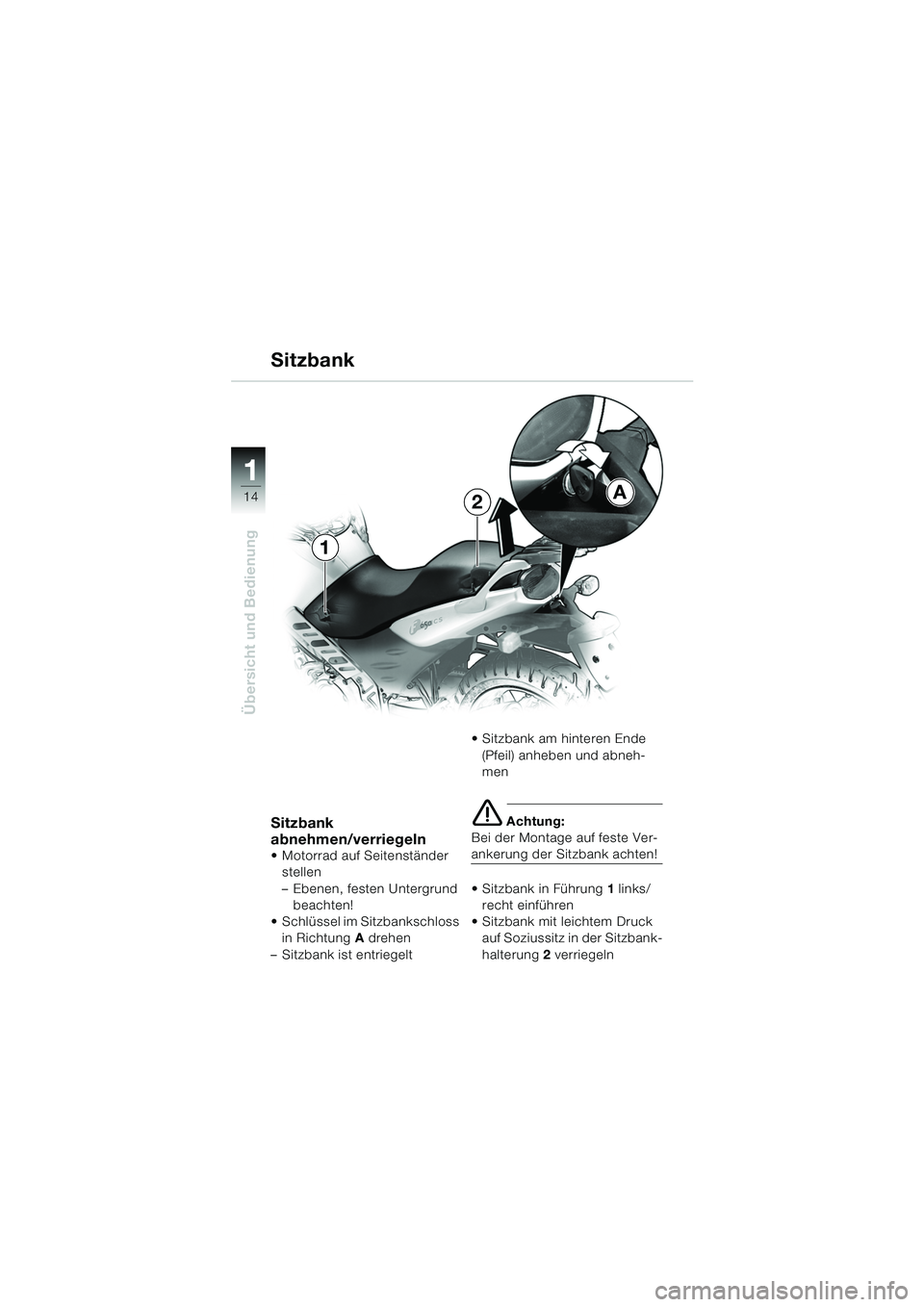

Sitzbank
Sitzbank
abnehmen/verriegeln
Motorrad auf Seitenständer stellen
– Ebenen, festen Untergrund beachten!
Schlüssel im Sitzbankschloss in Richtung A drehen
– Sitzbank ist entriegelt Sitzbank am hinteren Ende
(Pfeil) anheben und abneh-
men
e Achtung:
Bei der Montage auf feste Ver-
ankerung der Sitzbank achten!
Sitzbank in Führung 1 links/
recht einführen
Sitzbank mit leichtem Druck auf Soziussitz in der Sitzbank-
halterung 2 verriegeln
A
1
2
10K14bkd2.book Seite 14 Montag, 15. September 2003 12:25 12
Page 17 of 92
111
15
Übersicht und Bedienung

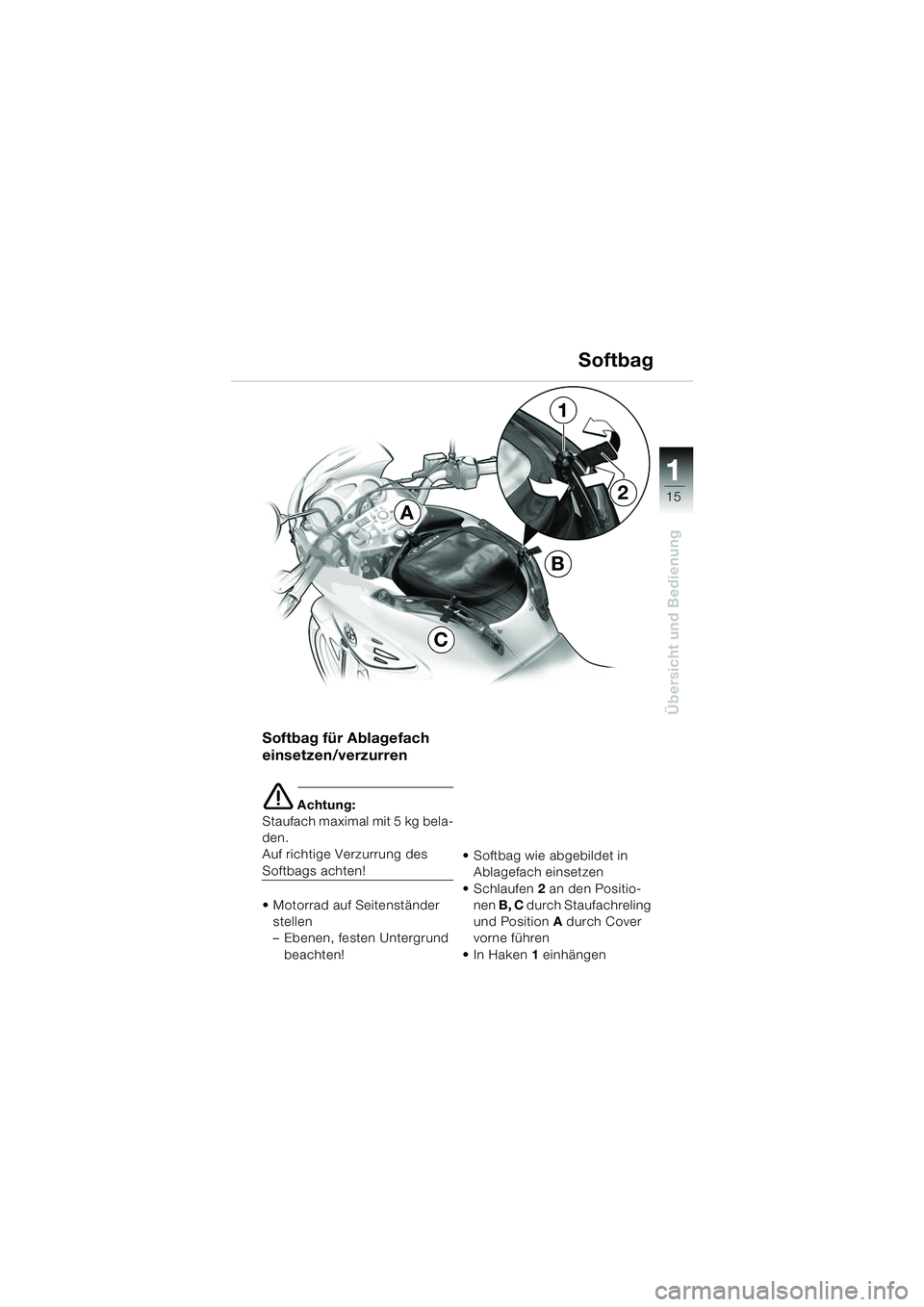

Softbag
Softbag für Ablagefach
einsetzen/verzurren
e Achtung:
Staufach maximal mit 5 kg bela-
den.
Auf richtige Verzurrung des
Softbags achten!
Motorrad auf Seitenständer
stellen
– Ebenen, festen Untergrund beachten! Softbag wie abgebildet in
Ablagefach einsetzen
Schlaufen 2 an den Positio-
nen B, C durch Staufachreling
und Position A durch Cover
vorne führen
In Haken 1 einhängen
C
B
A
1
2
10K14bkd2.book Seite 15 Montag, 15. September 2003 12:25 12
Page 18 of 92
11
16
Übersicht und Bedienung
1

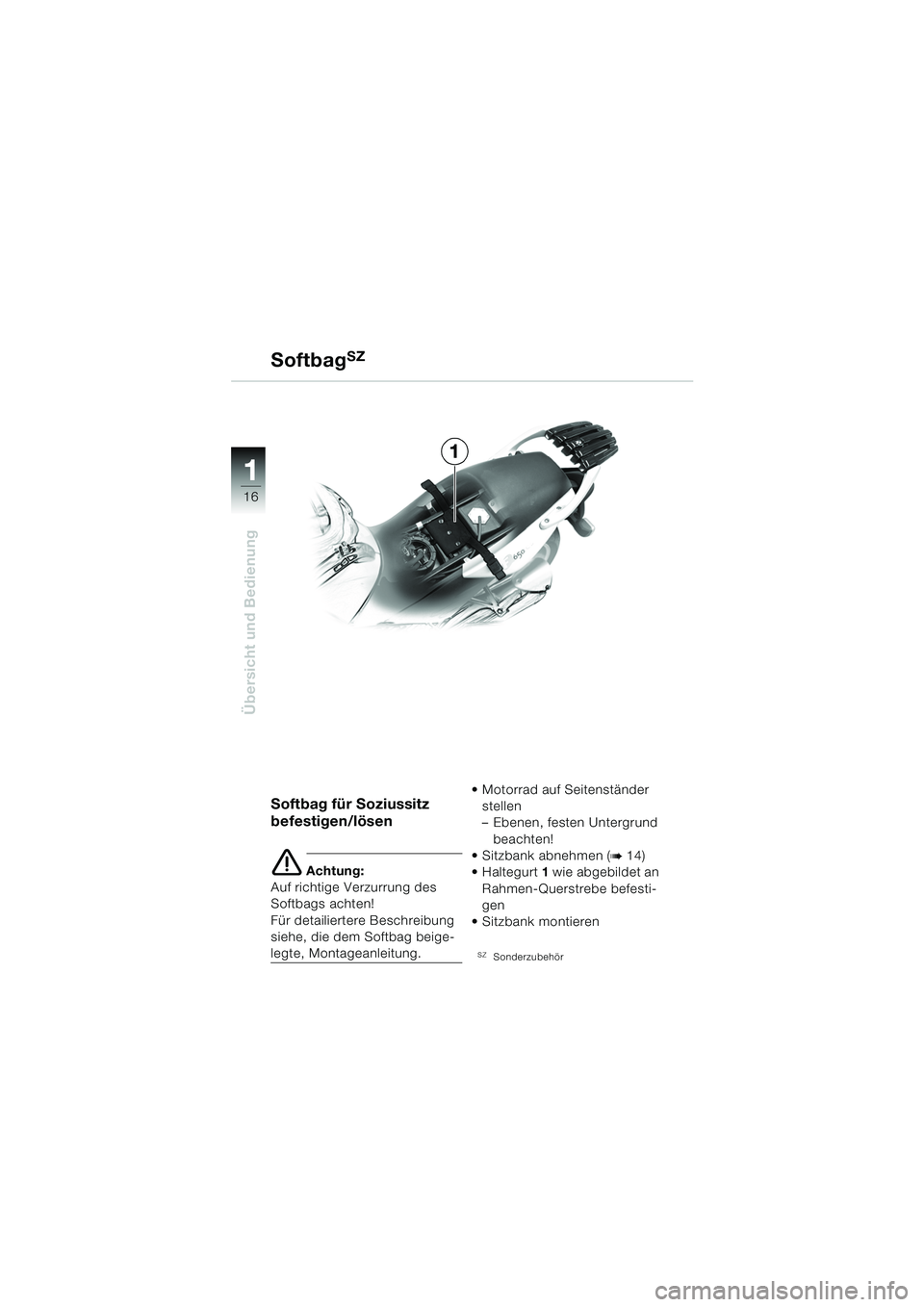

Softbag
SZ
Softbag für Soziussitz
befestigen/lösen
e Achtung:
Auf richtige Verzurrung des
Softbags achten!
Für detailiertere Beschreibung
siehe, die dem Softbag beige-
legte, Montageanleitung. Motorrad auf Seitenständer
stellen
– Ebenen, festen Untergrund beachten!
Sitzbank abnehmen (
b14)
Haltegurt 1 wie abgebildet an
Rahmen-Querstrebe befesti-
gen
Sitzbank montieren
SZSonderzubehör
10K14bkd2.book Seite 16 Montag, 15. September 2003 12:25 12
Page 19 of 92
111
17
Übersicht und Bedienung

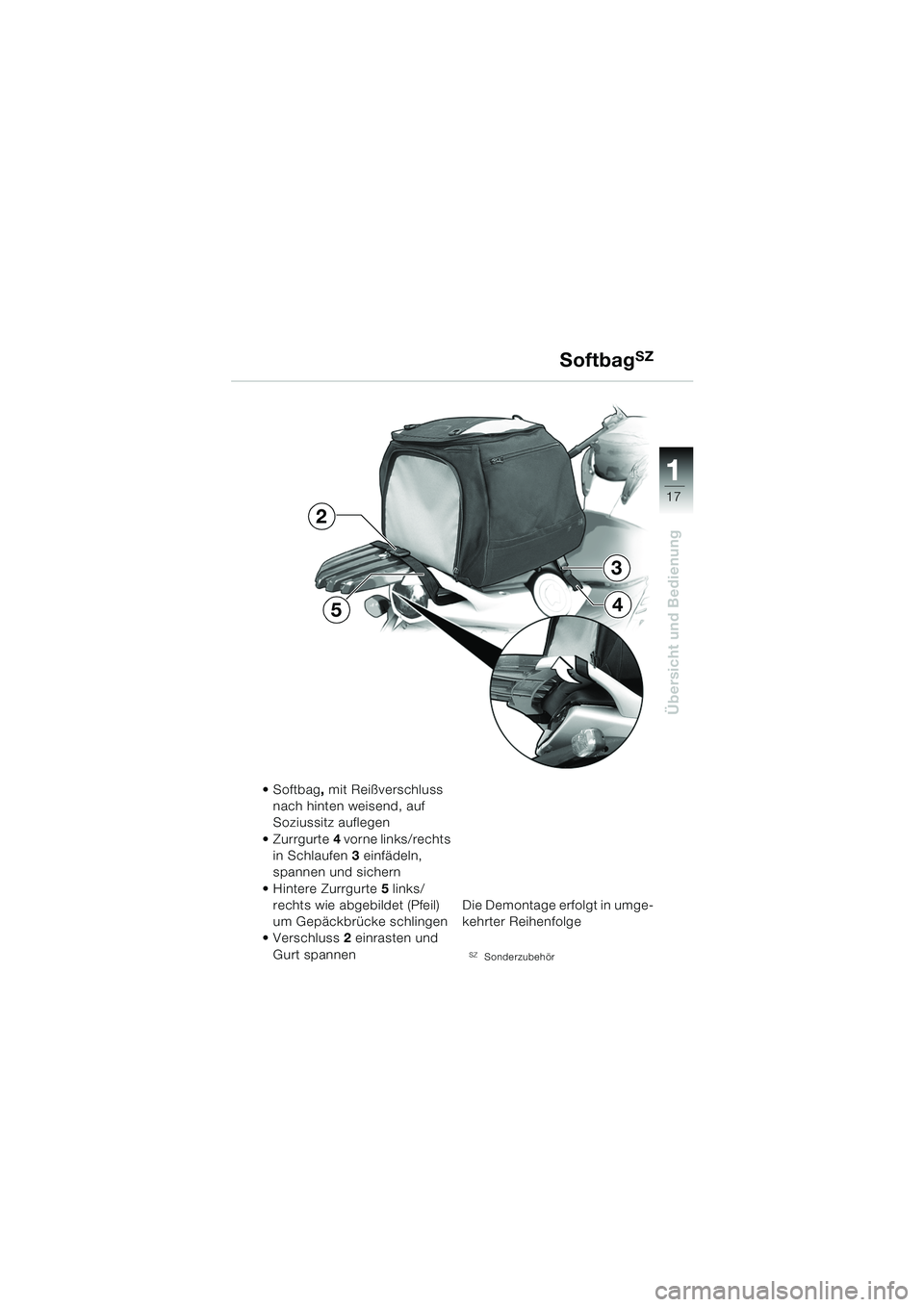

SoftbagSZ
•Softbag, mit Reißverschluss
nach hinten weisend, auf
Soziussitz auflegen
Zurrgurte 4 vorne links/rechts
in Schlaufen 3 einfädeln,
spannen und sichern
Hintere Zurrgurte 5 links/
rechts wie abgebildet (Pfeil)
um Gepäckbrücke schlingen
Verschluss 2 einrasten und
Gurt spannen Die Demontage erfolgt in umge-
kehrter Reihenfolge
SZSonderzubehör
2
54
3
10K1401d2.fm Seite 17 Montag, 29. September 2003 3:32 15

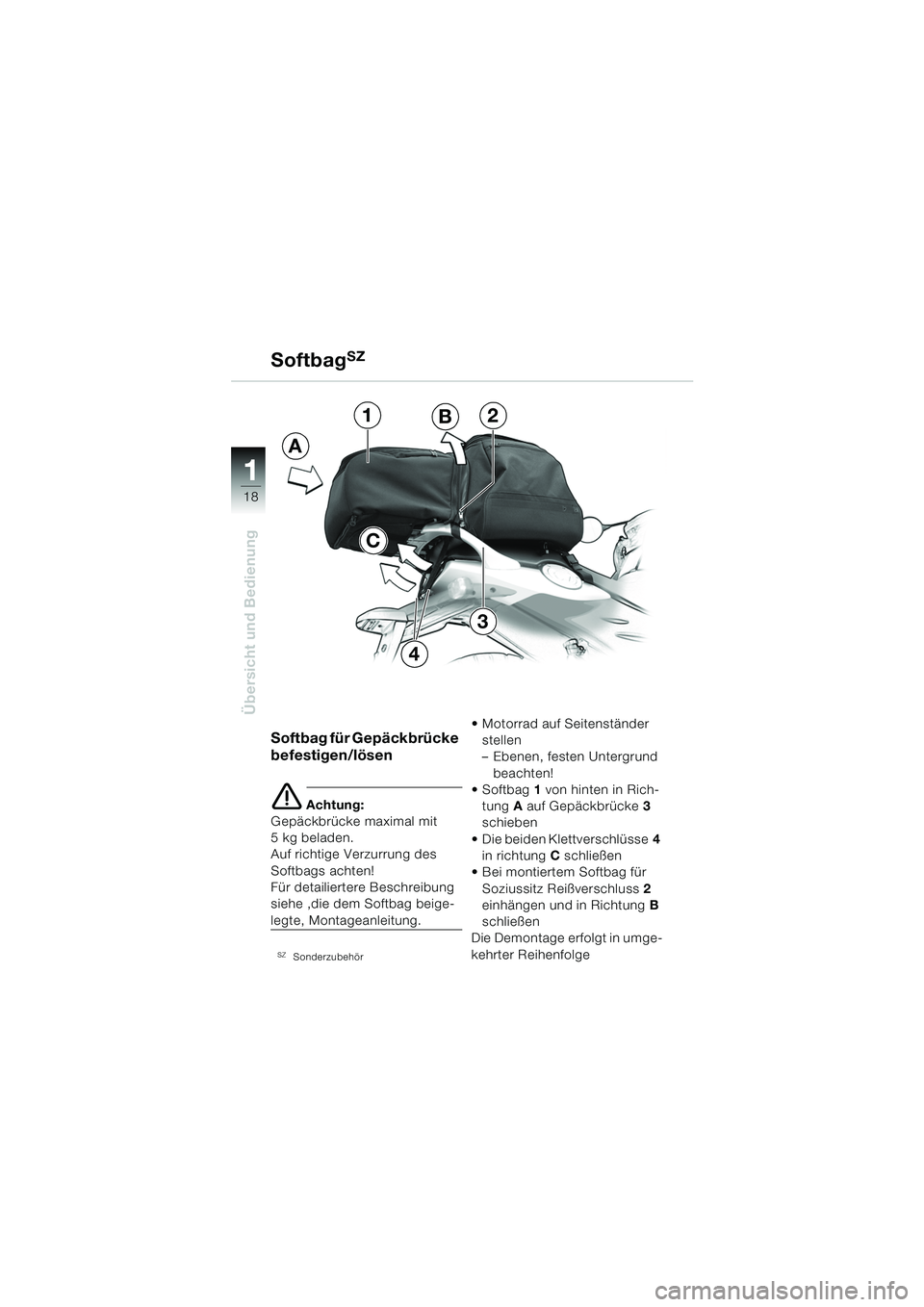

Page 20 of 92
11
18
Übersicht und Bedienung
Softbag für Gepäckbrücke
befestigen/lösen
e Achtung:
Gepäckbrücke maximal mit
5 kg beladen.
Auf richtige Verzurrung des
Softbags achten!
Für detailiertere Beschreibung
siehe ,die dem Softbag beige-
legte, Montageanleitung.
SZSonderzubehör
Motorrad auf Seitenständer stellen
– Ebenen, festen Untergrund
beachten!
Softbag 1 von hinten in Rich-
tung A auf Gepäckbrücke 3
schieben
Die beiden Klettverschlüsse 4
in richtung C schließen
Bei montiertem Softbag für
Soziussitz Reißverschluss 2
einhängen und in Richtung B
schließen
Die Demontage erfolgt in umge-
kehrter Reihenfolge
SoftbagSZ
12
3
4
A
B
C
10K14bkd2.book Seite 18 Montag, 15. September 2003 12:25 12
