BMW MOTORRAD F 650 CS 2003 Libretto di uso e manutenzione (in Italian)

Libretto Uso e Manutenzione
F 650 CS
10K14bki2.book Seite 1 Montag, 15. September 2003 1:05 13

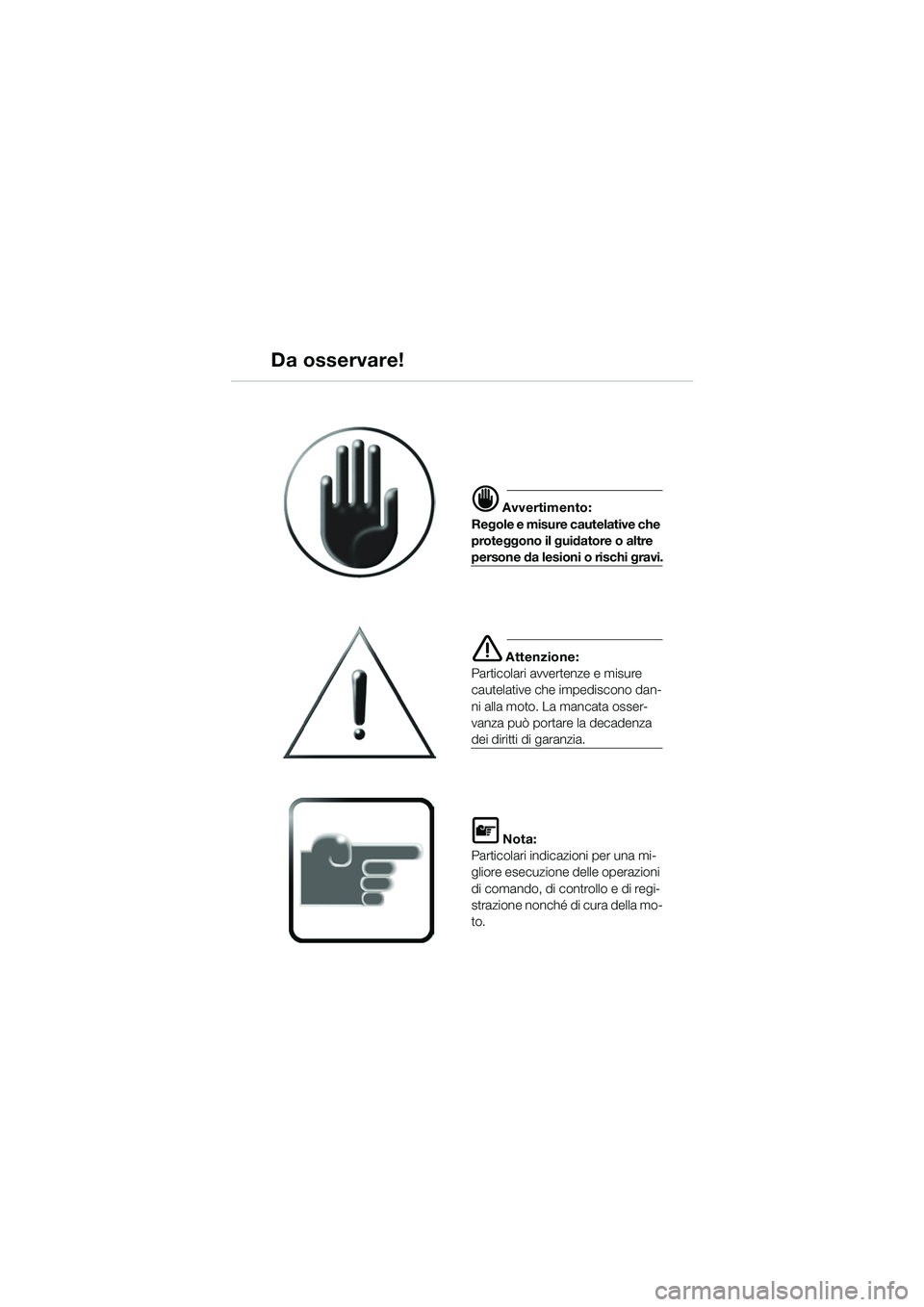

Da osservare!
d Avvertimento:
Regole e misure cautelative che
proteggono il guidatore o altre
persone da lesioni o rischi gravi.
e Attenzione:
Particolari avvertenze e misure
cautelative che impediscono dan-
ni alla moto. La mancata osser-
vanza può portare la decadenza
dei diritti di garanzia.
L Nota:
Particolari indicazioni per una mi-
gliore esecuzione delle operazioni
di comando, di controllo e di regi-
strazione nonché di cura della mo-
to.
10K14bki2.book Seite 1 Montag, 15. September 2003 1:05 13

1

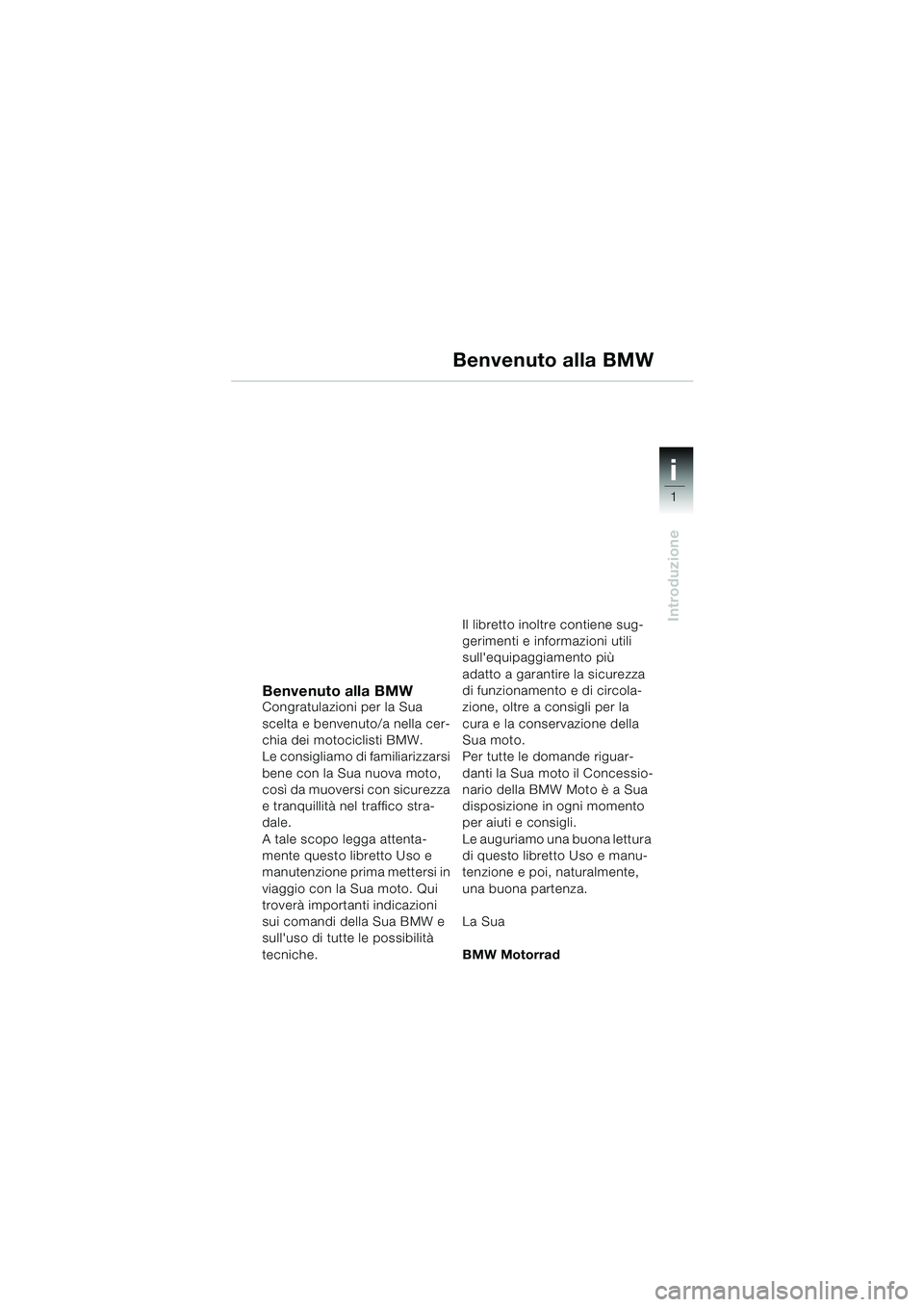

Introduzione
i
Benvenuto alla BMWCongratulazioni per la Sua
scelta e benvenuto/a nella cer-
chia dei motociclisti BMW.
Le consigliamo di familiarizzarsi
bene con la Sua nuova moto,
così da muoversi con sicurezza
e tranquillità nel traffico stra-
dale.
A tale scopo legga attenta-
mente questo libretto Uso e
manutenzione prima mettersi in
viaggio con la Sua moto. Qui
troverà importanti indicazioni
sui comandi della Sua BMW e
sull'uso di tutte le possibilità
tecniche.Il libretto inoltre contiene sug-
gerimenti e informazioni utili
sull'equipaggiamento più
adatto a garantire la sicurezza
di funzionamento e di circola-
zione, oltre a consigli per la
cura e la conservazione della
Sua moto.
Per tutte le domande riguar-
danti la Sua moto il Concessio-
nario della BMW Moto è a Sua
disposizione in ogni momento
per aiuti e consigli.
Le auguriamo una buona lettura
di questo libretto Uso e manu-
tenzione e poi, naturalmente,
una buona partenza.
La Sua
BMW Motorrad
Benvenuto alla BMW
10K14bki2.book Seite 1 Montag, 15. September 2003 1:05 13

2

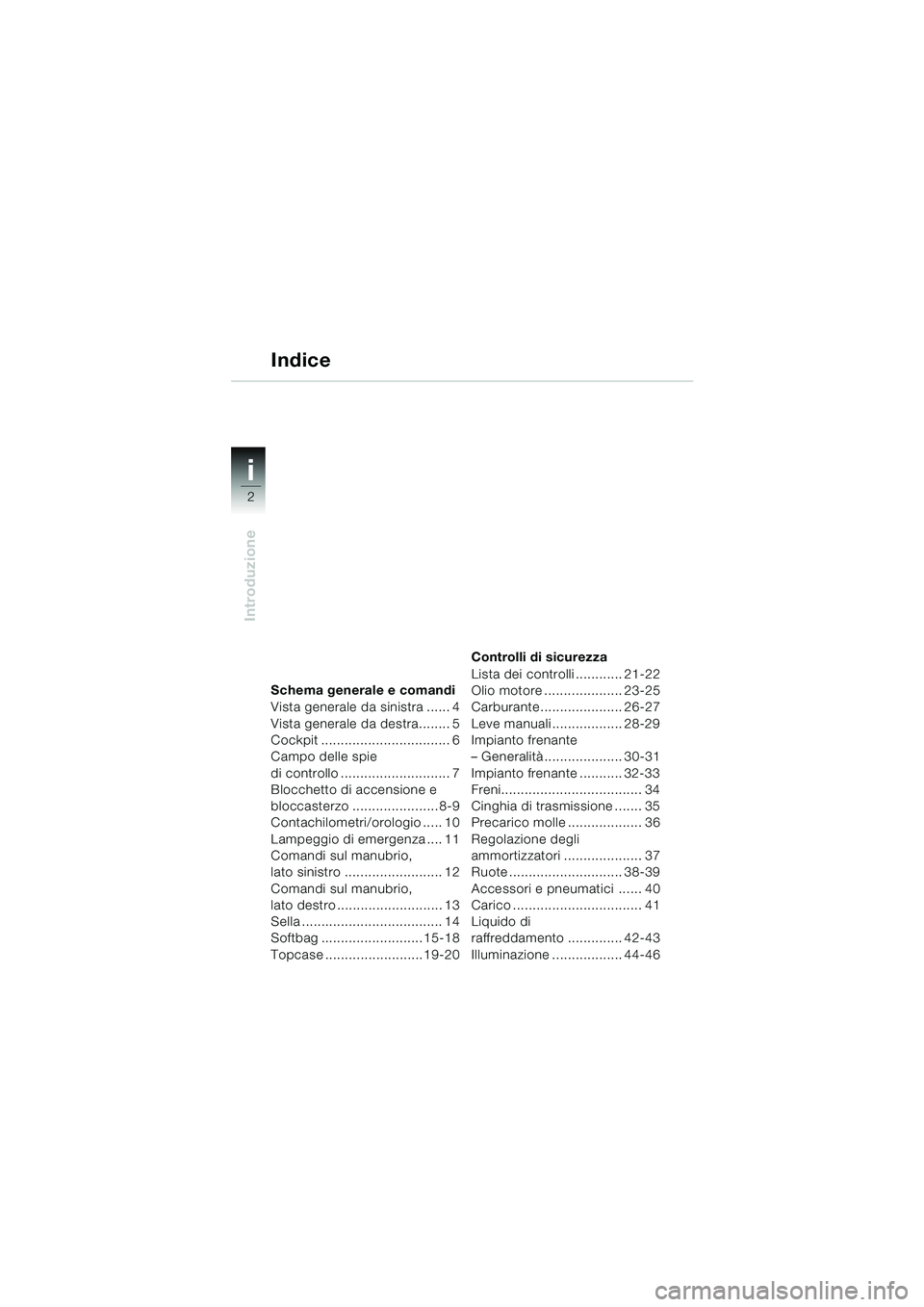

Introduzione
12
i
Schema generale e comandi
Vista generale da sinistra ...... 4
Vista generale da destra........ 5
Cockpit ................................. 6
Campo delle spie
di controllo ............................ 7
Blocchetto di accensione e
bloccasterzo ...................... 8-9
Contachilometri/orologio ..... 10
Lampeggio di emergenza .... 11
Comandi sul manubrio,
lato sinistro ......................... 12
Comandi sul manubrio,
lato destro ........................... 13
Sella .................................... 14
Softbag .......................... 15-18
Topcase .........................19-20 Controlli di sicurezza
Lista dei controlli ............ 21-22
Olio motore .................... 23-25
Carburante..................... 26-27
Leve manuali .................. 28-29
Impianto frenante
– Generalità .................... 30-31
Impianto frenante ........... 32-33
Freni.................................... 34
Cinghia di trasmissione ....... 35
Precarico
molle ................... 36
Regolazione degli
ammortizzatori .................... 37
Ruote ............................. 38-39
Accessori e pneumatici ...... 40
Carico ................................. 41
Liquido di
raffreddamento .............. 42-43
Illuminazione .................. 44-46
Indice
10K14bki2.book Seite 2 Montag, 15. September 2003 1:05 13

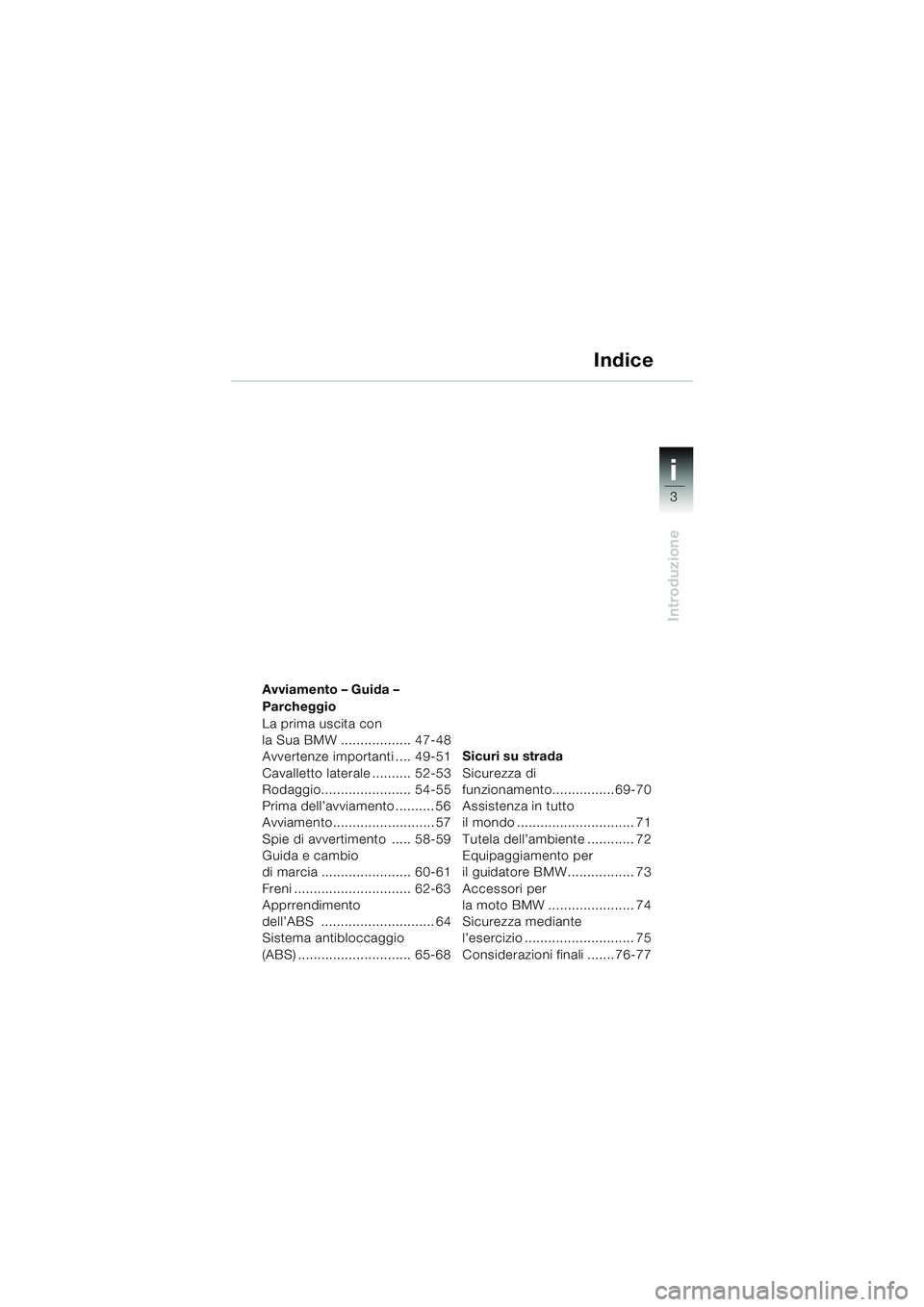

i
3
Introduzione
34
Avviamento – Guida –
Parcheggio
La prima uscita con
la Sua BMW .................. 47-48
Avvertenze importanti .... 49-51
Cavalletto laterale .......... 52-53
Rodaggio....................... 54-55
Prima dell’avviamento .......... 56
Avviamento.......................... 57
Spie di avvertimento ..... 58-59
Guida e cambio
di marcia ....................... 60-61
Freni .............................. 62-63
Apprrendimento
dell’ABS ............................. 64
Sistema antibloccaggio
(ABS) ............................. 65-68Sicuri su strada
Sicurezza di
funzionamento................69-70
Assistenza in tutto
il mondo .............................. 71
Tutela dell’ambiente ............ 72
Equipaggiamento per
il guidatore BMW ................. 73
Accessori per
la moto BMW ...................... 74
Sicurezza mediante
l’esercizio ............................ 75
Considerazioni finali .......76-77
Indice
10K14bki2.book Seite 3 Montag, 15. September 2003 1:05 13

11
4

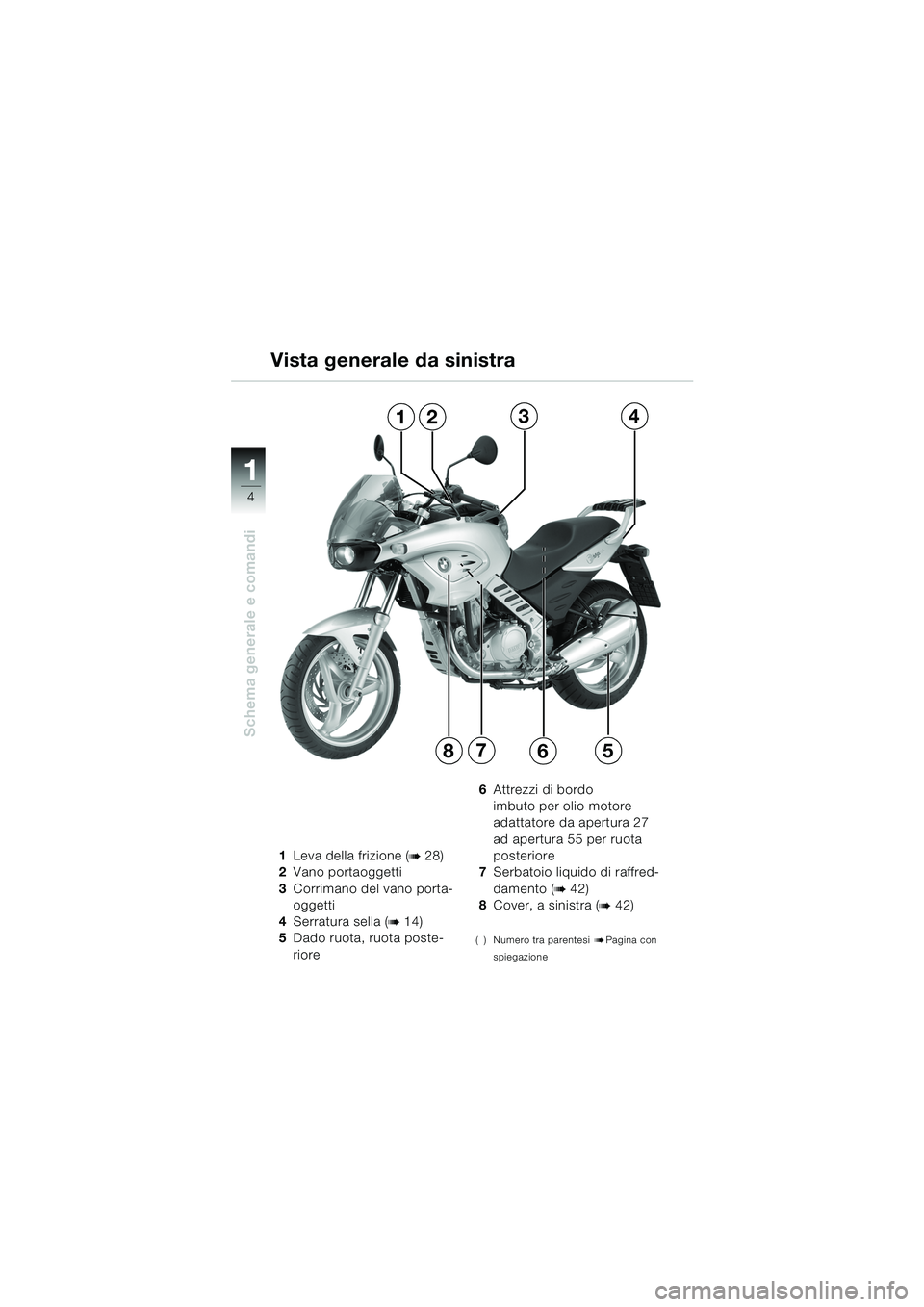

Schema generale e comandi
1Leva della frizione (b28)
2 Vano portaoggetti
3 Corrimano del vano porta-
oggetti
4 Serratura sella (
b14)
5 Dado ruota, ruota poste-
riore 6
Attrezzi di bordo
imbuto per olio motore
adattatore da apertura 27
ad apertura 55 per ruota
posteriore
7 Serbatoio liquido di raffred-
damento (
b42)
8 Cover, a sinistra (
b42)
( ) Numero tra parentesi bPagina con
spiegazione
Vista generale da sinistra
1234
8765
10K14bki2.book Seite 4 Montag, 15. September 2003 1:05 13

111
5

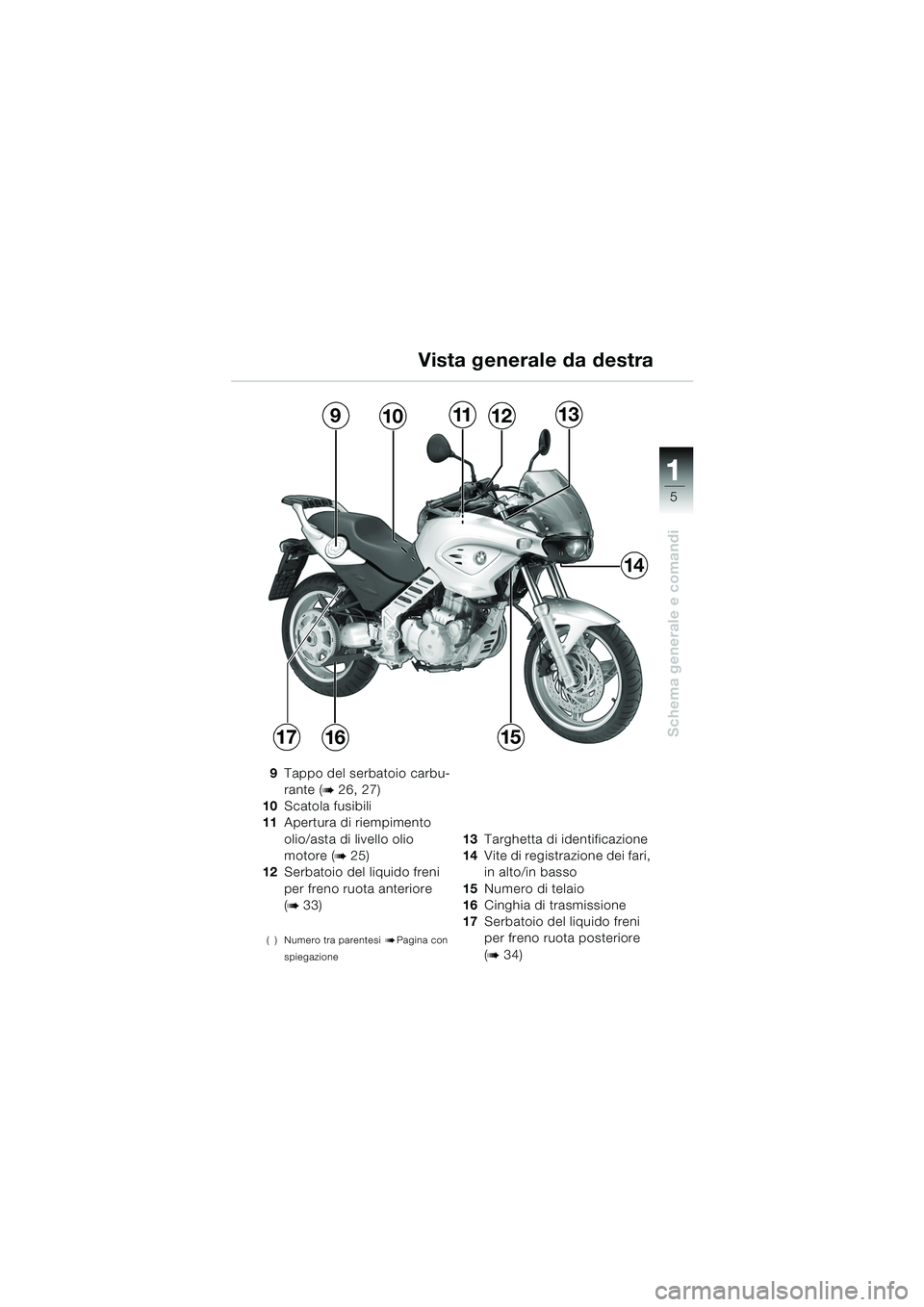

Schema generale e comandi
9Tappo del serbatoio carbu-
rante (
b 26, 27)
10 Scatola fusibili
11 Apertura di riempimento
olio/asta di livello olio
motore (
b25)
12 Serbatoio del liquido freni
per freno ruota anteriore
(
b33)
( ) Numero tra parentesi bPagina con
spiegazione
13 Targhetta di identificazione
14 Vite di registrazione dei fari,
in alto/in basso
15 Numero di telaio
16 Cinghia di trasmissione
17 Serbatoio del liquido freni
per freno ruota posteriore
(
b34)
Vista generale da destra
9101213
14
1516
11
17
10K14bki2.book Seite 5 Montag, 15. September 2003 1:05 13

11
6

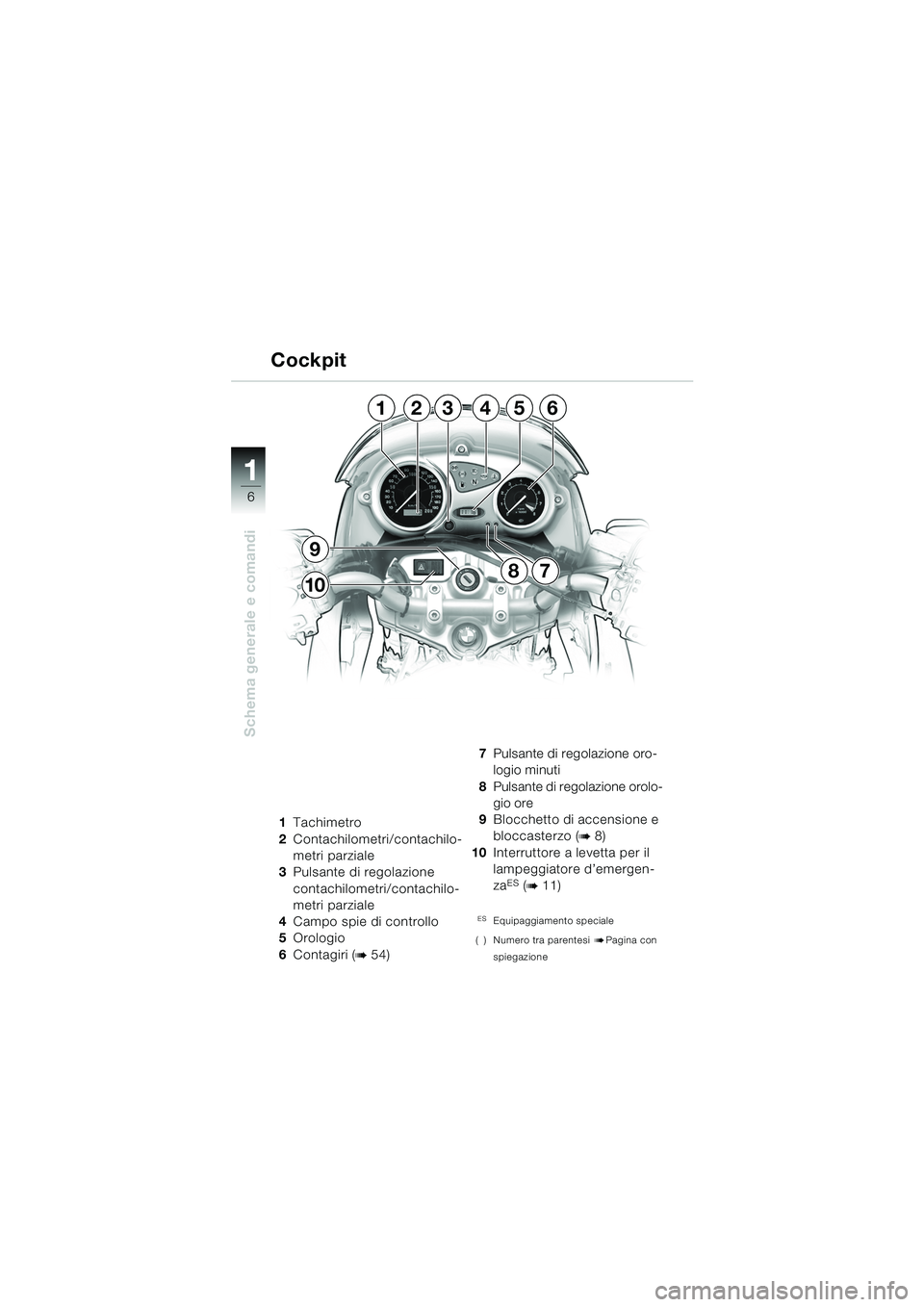

Schema generale e comandi
1Tachimetro
2 Contachilometri/contachilo-
metri parziale
3 Pulsante di regolazione
contachilometri/contachilo-
metri parziale
4 Campo spie di controllo
5 Orologio
6 Contagiri (
b54) 7
Pulsante di regolazione oro-
logio minuti
8 Pulsante di regolazione orolo-
gio ore
9 Blocchetto di accensione e
bloccasterzo (
b8)
10 Interruttore a levetta per il
lampeggiatore d’emergen-
za
ES (b11)
ESEquipaggiamento speciale
( ) Numero tra parentesi
bPagina con
spiegazione
Cockpit
163542
87
9
10
10K14bki2.book Seite 6 Montag, 15. September 2003 1:05 13

111
7

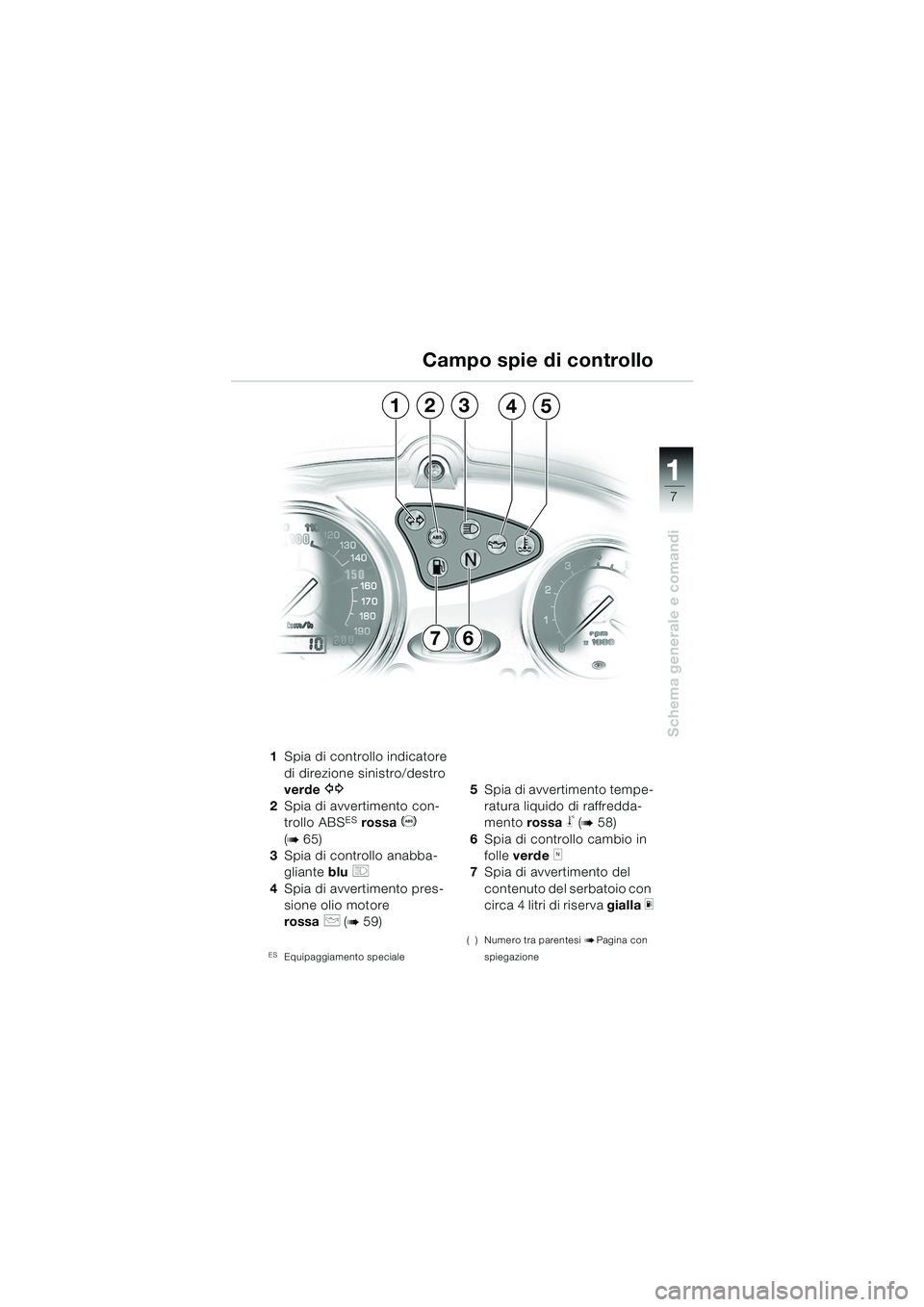

Schema generale e comandi
1Spia di controllo indicatore
di direzione sinistro/destro
verde
Z
2Spia di avvertimento con-
trollo ABSES rossa D
(b65)
3 Spia di controllo anabba-
gliante blu
q
4Spia di avvertimento pres-
sione olio motore
rossa
p (b59)
ESEquipaggiamento speciale
5Spia di avvertimento tempe-
ratura liquido di raffredda-
mento rossa
j (b58)
6 Spia di controllo cambio in
folle verde
k
7Spia di avvertimento del
contenuto del serbatoio con
circa 4 litri di riserva gialla
m
( ) Numero tra parentesi bPagina con
spiegazione
Campo spie di controllo
13542
76
10K14bki2.book Seite 7 Montag, 15. September 2003 1:05 13

11
8
Schema generale e comandi

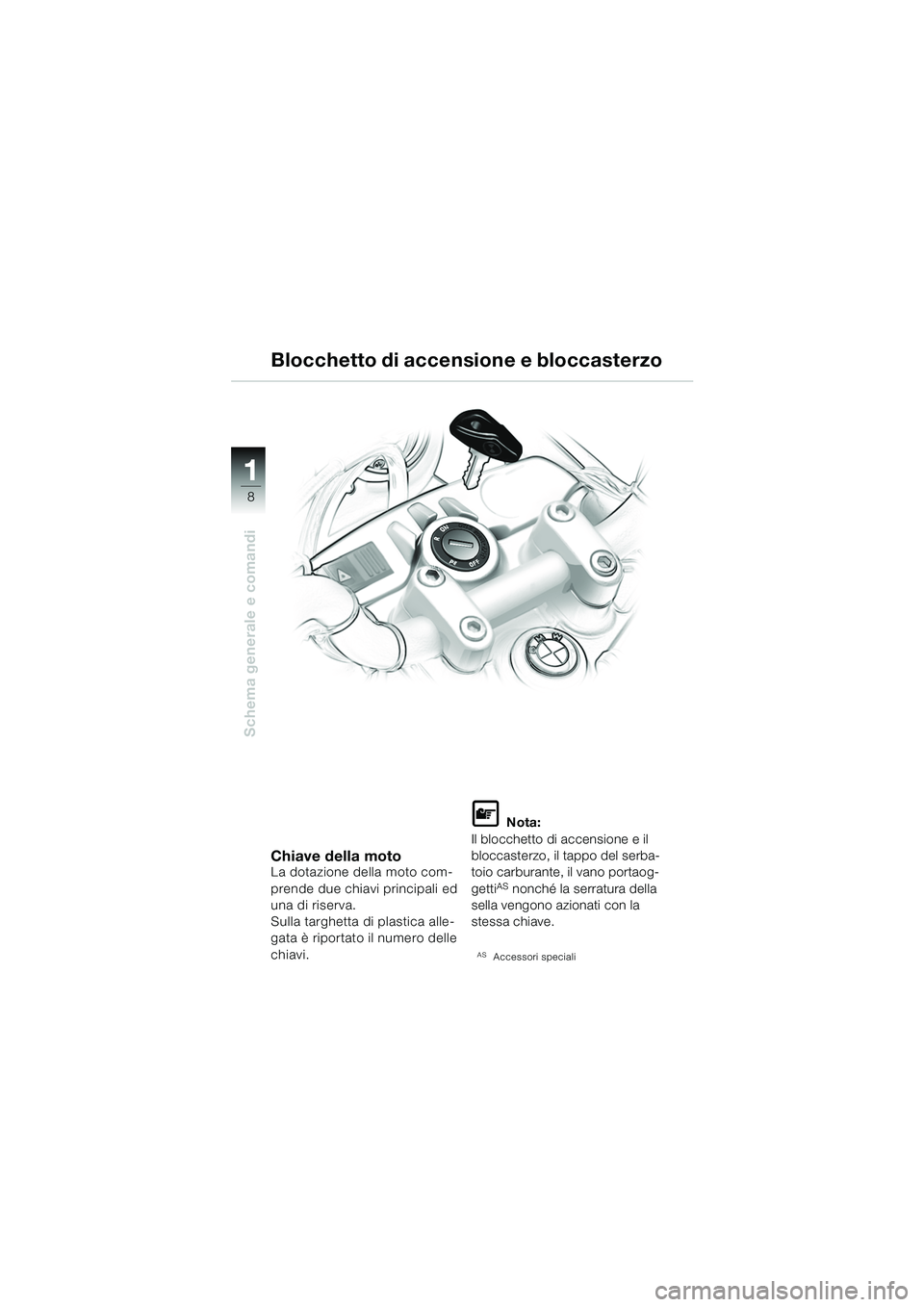

Chiave della motoLa dotazione della moto com-
prende due chiavi principali ed
una di riserva.
Sulla targhetta di plastica alle-
gata è riportato il numero delle
chiavi.
L Nota:
Il blocchetto di accensione e il
bloccasterzo, il tappo del serba-
toio carburante, il vano portaog-
getti
AS nonché la serratura della
sella vengono azionati con la
stessa chiave.
AS Accessori speciali
Blocchetto di accensione e bloccasterzo
10K14bki2.book Seite 8 Montag, 15. September 2003 1:05 13
