BMW MOTORRAD F 650 CS 2003 Betriebsanleitung (in German)

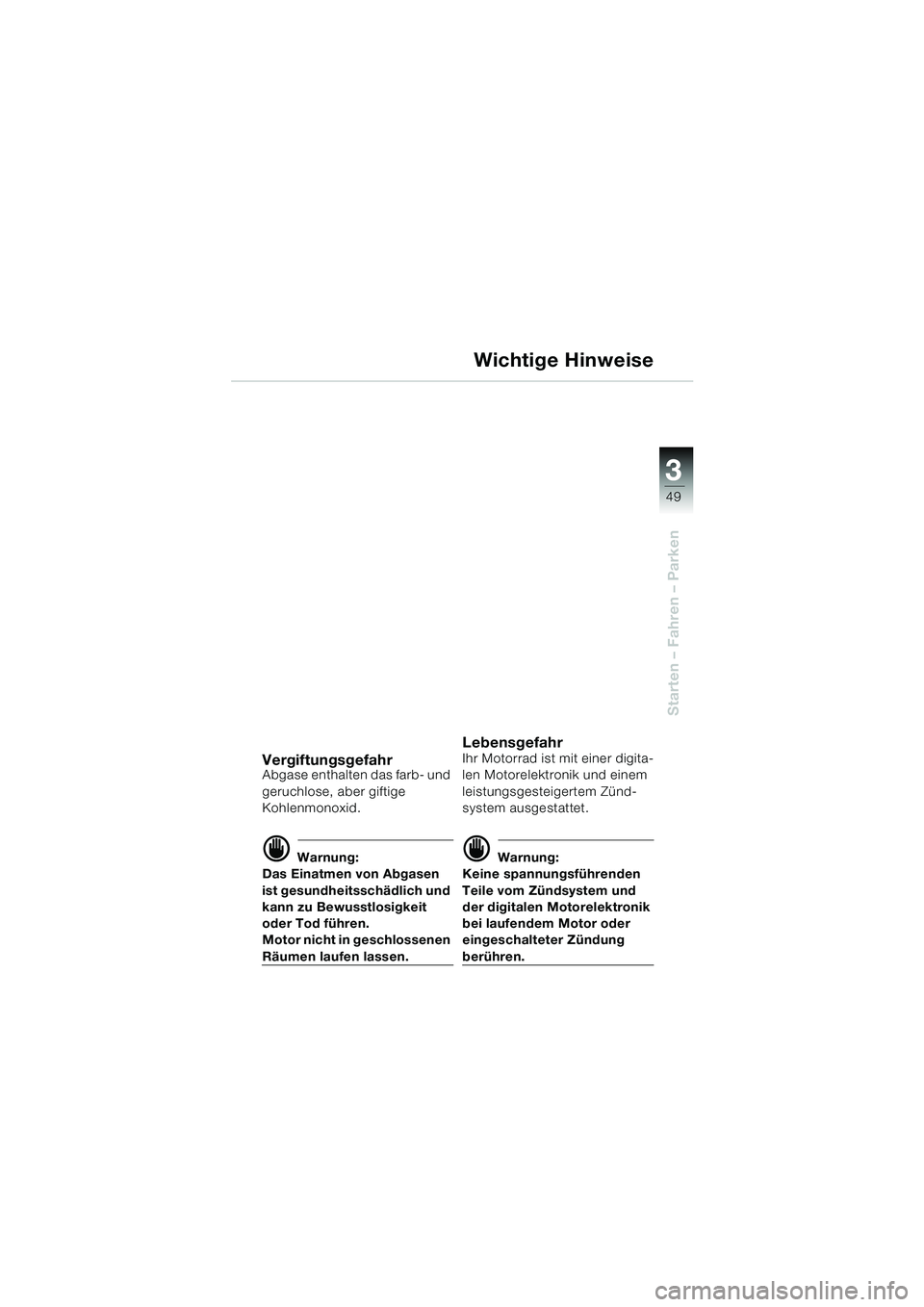

3
49
Starten – Fahren – Parken
Wichtige Hinweise
VergiftungsgefahrAbgase enthalten das farb- und
geruchlose, aber giftige
Kohlenmonoxid.
d Warnung:
Das Einatmen von Abgasen
ist gesundheitsschädlich und
kann zu Bewusstlosigkeit
oder Tod führen.
Motor nicht in geschlossenen
Räumen laufen lassen.
LebensgefahrIhr Motorrad ist mit einer digita-
len Motorelektronik und einem
leistungsgesteigertem Zünd-
system ausgestattet.
d Warnung:
Keine spannungsführenden
Teile vom Zündsystem und
der digitalen Motorelektronik
bei laufendem Motor oder
eingeschalteter Zündung
berühren.
10K14bkd2.book Seite 49 Montag, 15. September 2003 12:25 12

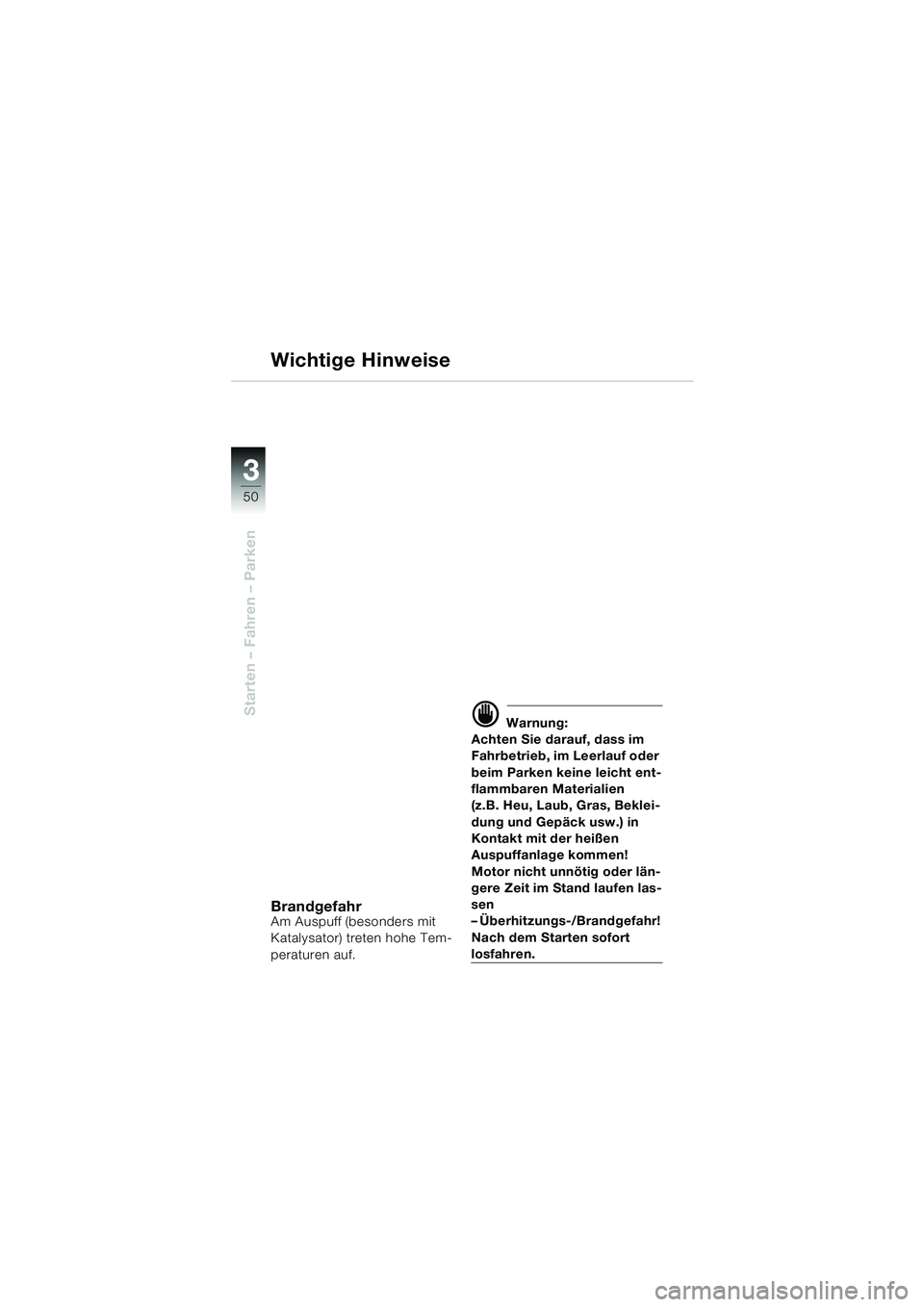

3
50
Starten – Fahren – Parken
Wichtige Hinweise
BrandgefahrAm Auspuff (besonders mit
Katalysator) treten hohe Tem-
peraturen auf.
d Warnung:
Achten Sie darauf, dass im
Fahrbetrieb, im Leerlauf oder
beim Parken keine leicht ent-
flammbaren Materialien
(z.B. Heu, Laub, Gras, Beklei-
dung und Gepäck usw.) in
Kontakt mit der heißen
Auspuffanlage kommen!
Motor nicht unnötig oder län-
gere Zeit im Stand laufen las-
sen
– Überhitzungs-/Brandgefahr!
Nach dem Starten sofort
losfahren.
10K14bkd2.book Seite 50 Montag, 15. September 2003 12:25 12

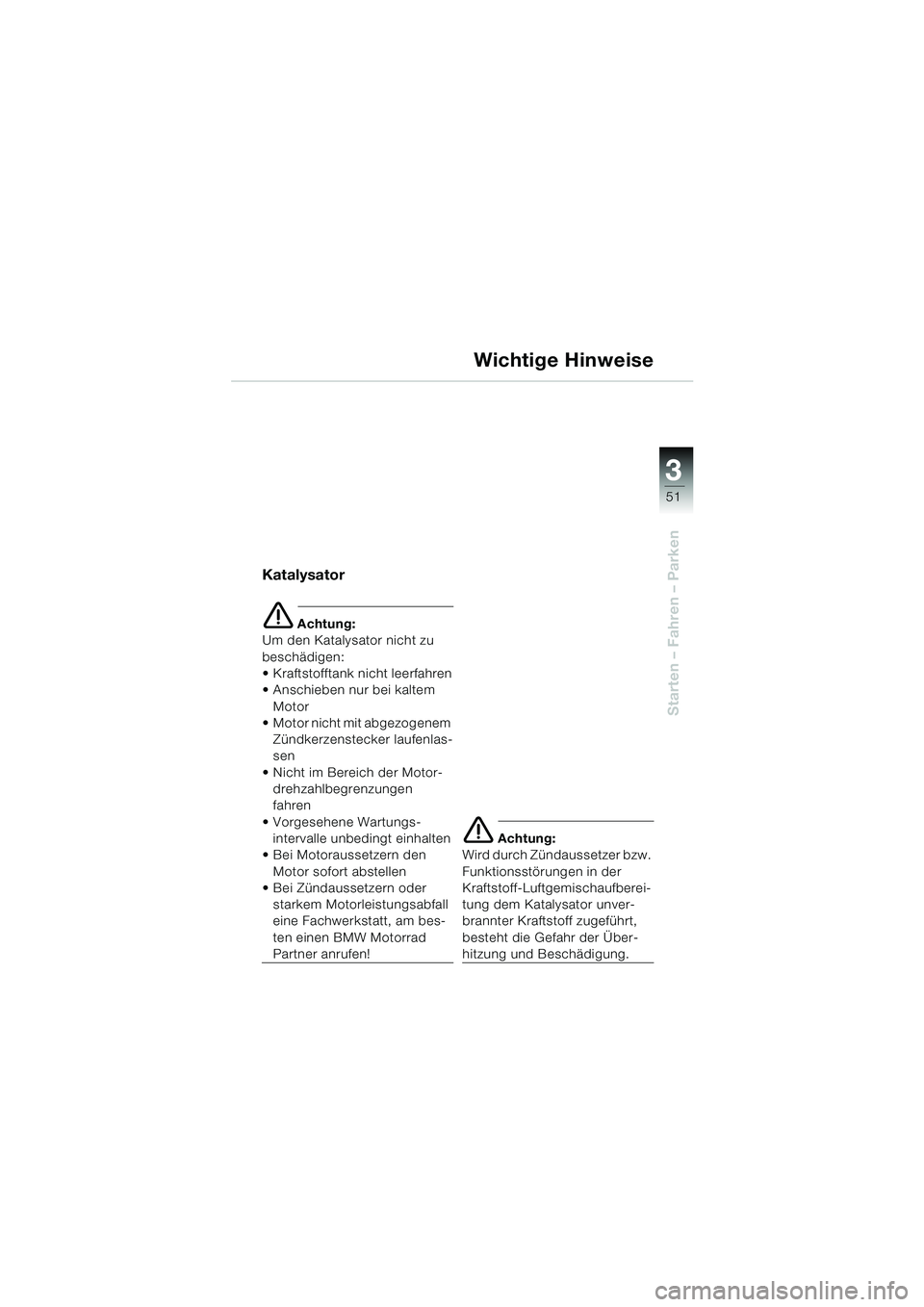

3
51
Starten – Fahren – Parken
Wichtige Hinweise
Katalysator
e Achtung:
Um den Katalysator nicht zu
beschädigen:
 Kraftstofftank nicht leerfahren
 Anschieben nur bei kaltem
Motor
 Motor nicht mit abgezogenem
Zündkerzenstecker laufenlas-
sen
 Nicht im Bereich der Motor- drehzahlbegrenzungen
fahren
 Vorgesehene Wartungs- intervalle unbedingt einhalten
 Bei Motoraussetzern den Motor sofort abstellen
 Bei Zündaussetzern oder
starkem Motorleistungsabfall
eine Fachwerkstatt, am bes-
ten einen BMW Motorrad
Partner anrufen!
e Achtung:
Wird durch Zündaussetzer bzw.
Funktionsstörungen in der
Kraftstoff-Luftgemischaufberei-
tung dem Katalysator unver-
brannter Kraftstoff zugeführt,
besteht die Gefahr der Ãœber-
hitzung und Beschädigung.
10K14bkd2.book Seite 51 Montag, 15. September 2003 12:25 12

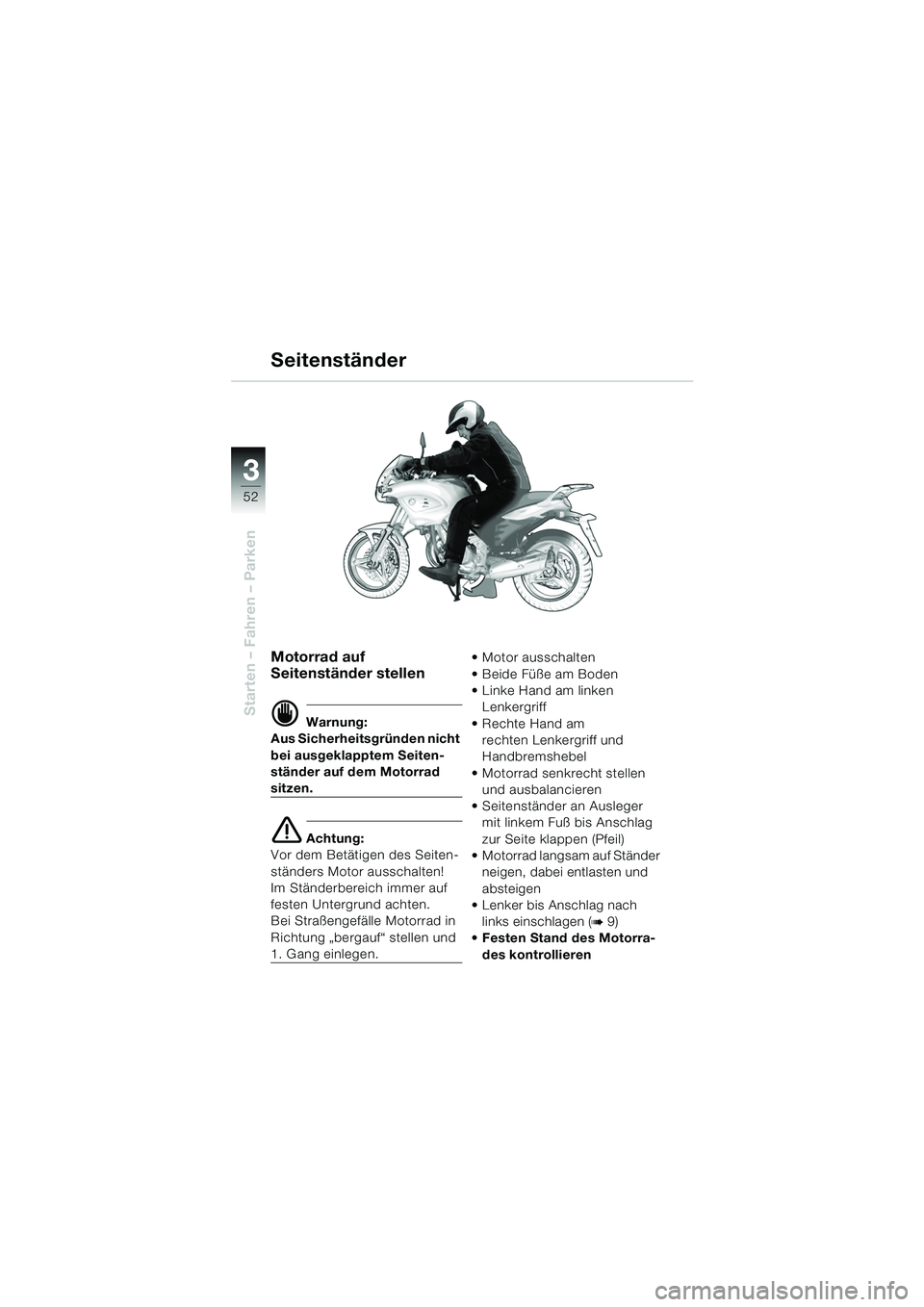

3
52
Starten – Fahren – Parken
Motorrad auf
Seitenständer stellen
d Warnung:
Aus Sicherheitsgründen nicht
bei ausgeklapptem Seiten-
ständer auf dem Motorrad
sitzen.
e Achtung:
Vor dem Betätigen des Seiten-
ständers Motor ausschalten!
Im Ständerbereich immer auf
festen Untergrund achten.
Bei Straßengefälle Motorrad in
Richtung „bergauf“ stellen und
1. Gang einlegen.  Motor ausschalten
 Beide Füße am Boden
 Linke Hand am linken
Lenkergriff
 Rechte Hand am rechten Lenkergriff und
Handbremshebel
 Motorrad senkrecht stellen und ausbalancieren
 Seitenständer an Ausleger mit linkem Fuß bis Anschlag
zur Seite klappen (Pfeil)
 Motorrad langsam auf Ständer neigen, dabei entlasten und
absteigen
 Lenker bis Anschlag nach
links einschlagen (
b9)
 Festen Stand des Motorra-
des kontrollieren
Seitenständer
10K14bkd2.book Seite 52 Montag, 15. September 2003 12:25 12

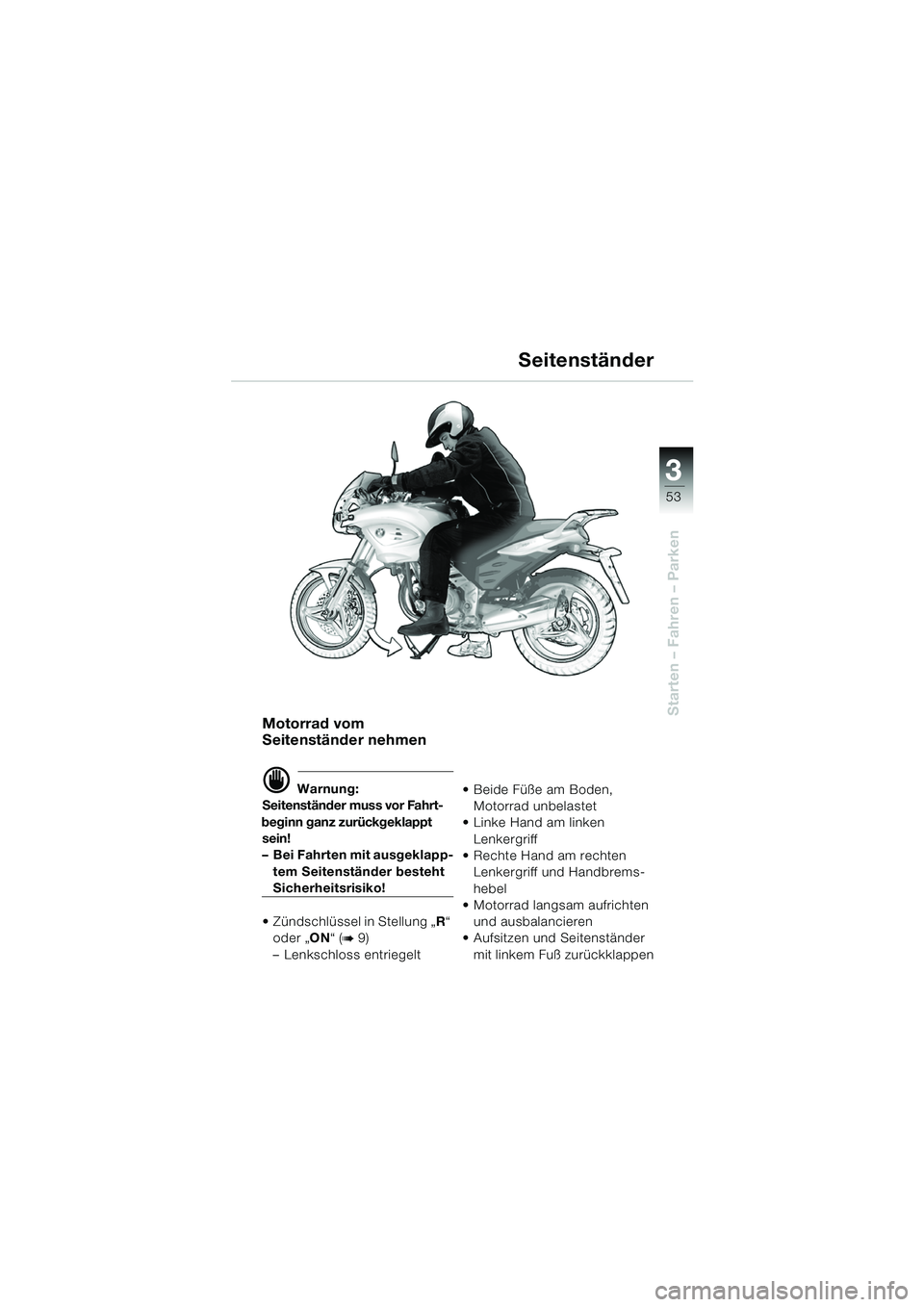

3
53
Starten – Fahren – ParkenMotorrad vom
Seitenständer nehmen
d Warnung:
Seitenständer muss vor Fahrt-
beginn ganz zurückgeklappt sein!
– Bei Fahrten mit ausgeklapp-
tem Seitenständer besteht
Sicherheitsrisiko!
 Zündschlüssel in Stellung „ R“
oder „ ON“ (
b9)
– Lenkschloss entriegelt  Beide Füße am Boden,
Motorrad unbelastet
 Linke Hand am linken
Lenkergriff
 Rechte Hand am rechten Lenkergriff und Handbrems-
hebel
 Motorrad langsam aufrichten
und ausbalancieren
 Aufsitzen und Seitenständer
mit linkem Fuß zurückklappen
Seitenständer
10K14bkd2.book Seite 53 Montag, 15. September 2003 12:25 12

3

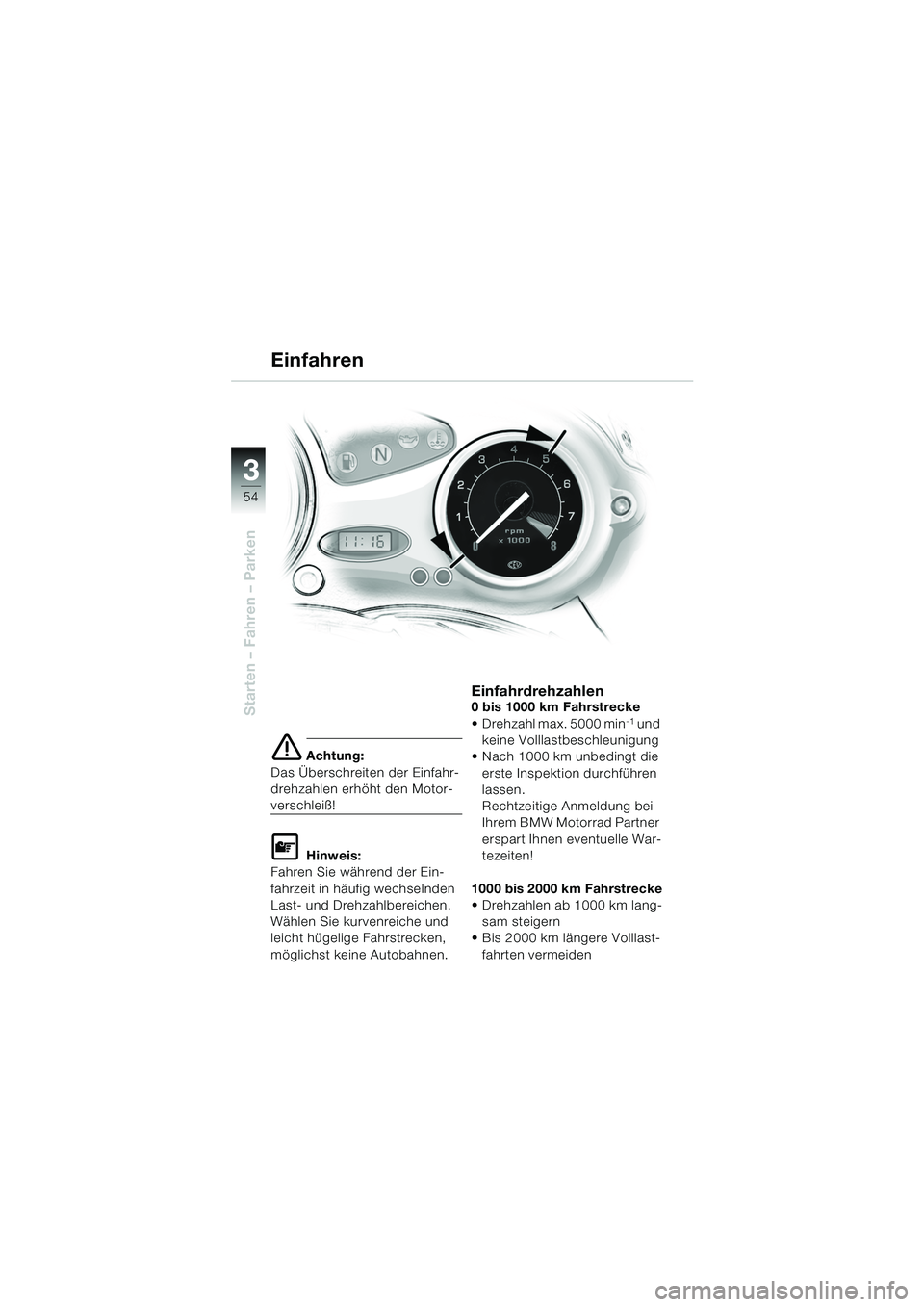

54
Starten – Fahren – Parken
e Achtung:
Das Ãœberschreiten der Einfahr-
drehzahlen erhöht den Motor-
verschleiß!
L Hinweis:
Fahren Sie während der Ein-
fahrzeit in häufig wechselnden
Last- und Drehzahlbereichen.
Wählen Sie kurvenreiche und
leicht hügelige Fahrstrecken,
möglichst keine Autobahnen.
Einfahrdrehzahlen0 bis 1000 km Fahrstrecke
 Drehzahl max. 5000 min-1 und
keine Volllastbeschleunigung
 Nach 1000 km unbedingt die erste Inspektion durchführen
lassen.
Rechtzeitige Anmeldung bei
Ihrem BMW Motorrad Partner
erspart Ihnen eventuelle War-
tezeiten!
1000 bis 2000 km Fahrstrecke
 Drehzahlen ab 1000 km lang- sam steigern
 Bis 2000 km längere Volllast-
fahrten vermeiden
Einfahren
10K14bkd2.book Seite 54 Montag, 15. September 2003 12:25 12

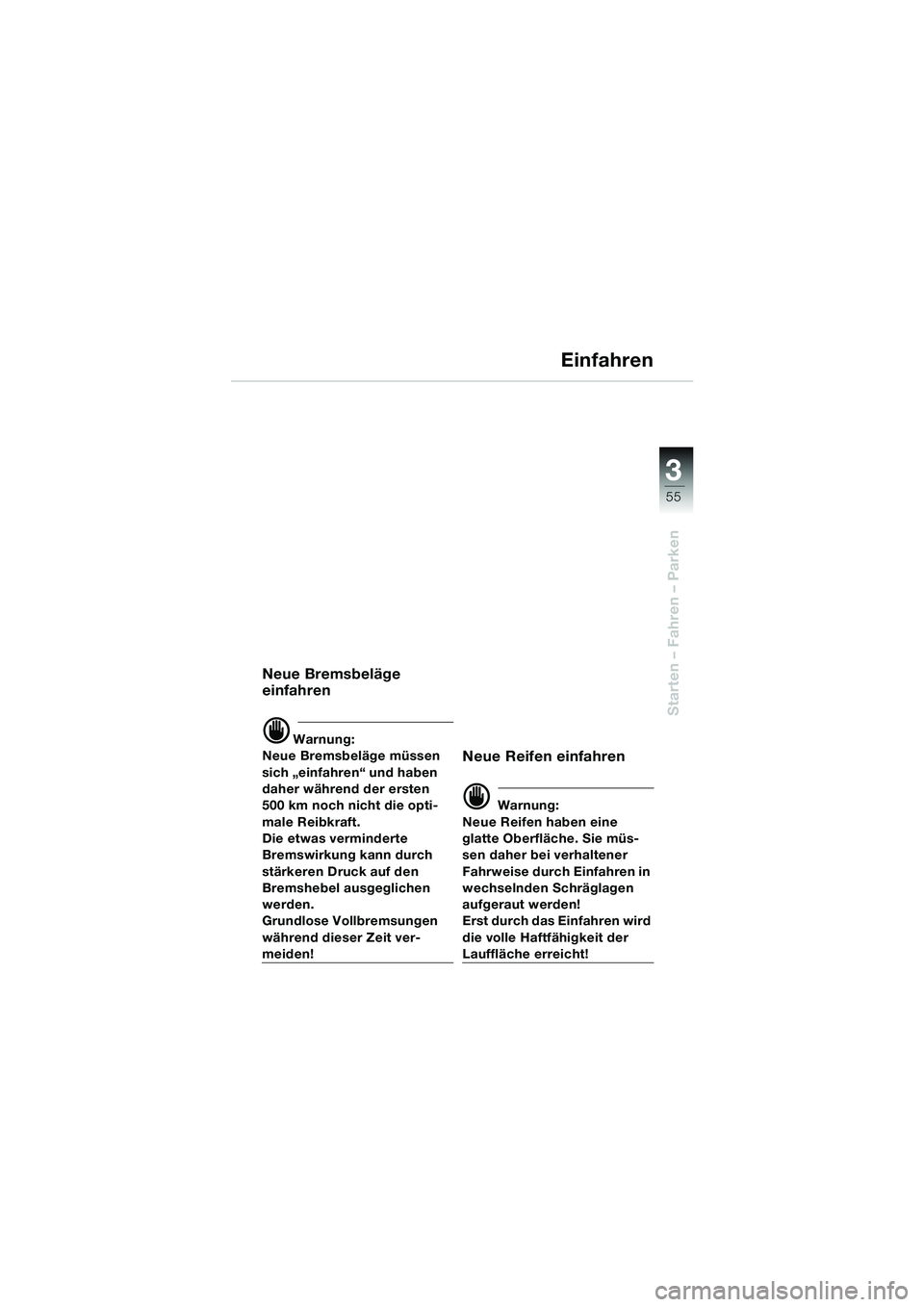

3
55
Starten – Fahren – Parken
Einfahren
Neue Bremsbeläge
einfahren
d Warnung:
Neue Bremsbeläge müssen
sich „einfahren“ und haben
daher während der ersten
500 km noch nicht die opti-
male Reibkraft.
Die etwas verminderte
Bremswirkung kann durch
stärkeren Druck auf den
Bremshebel ausgeglichen
werden.
Grundlose Vollbremsungen
während dieser Zeit ver-
meiden!
Neue Reifen einfahren
d Warnung:
Neue Reifen haben eine
glatte Oberfläche. Sie müs-
sen daher bei verhaltener
Fahrweise durch Einfahren in
wechselnden Schräglagen
aufgeraut werden!
Erst durch das Einfahren wird
die volle Haftfähigkeit der
Lauffläche erreicht!
10K14bkd2.book Seite 55 Montag, 15. September 2003 12:25 12

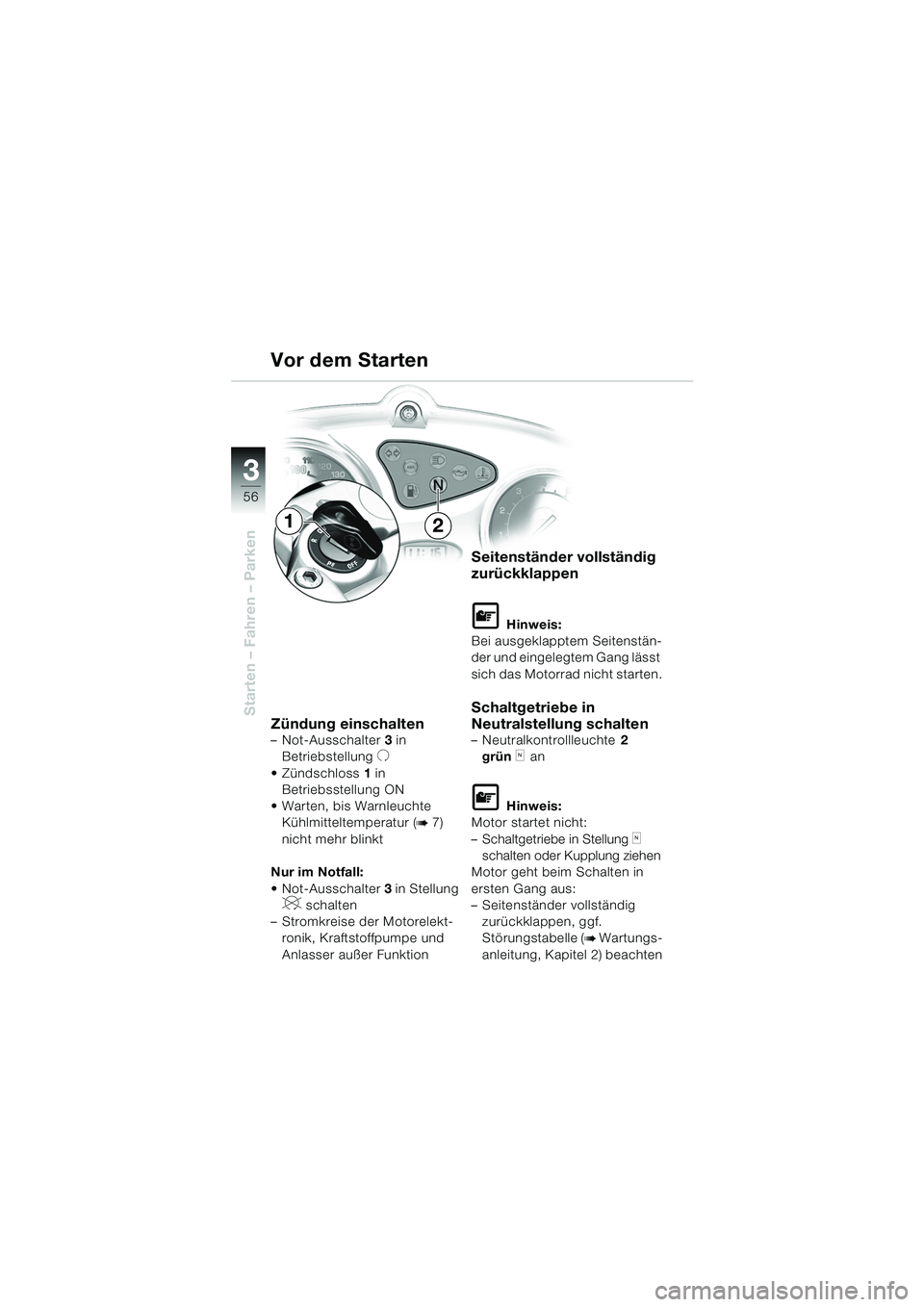

3
56
Starten – Fahren – ParkenZündung einschalten– Not-Ausschalter 3 in
Betriebstellung
U
 Zündschloss 1 in
Betriebsstellung ON
 Warten, bis Warnleuchte Kühlmitteltemperatur (
b7)
nicht mehr blinkt
Nur im Notfall:
 Not-Ausschalter 3 in Stellung
V schalten
– Stromkreise der Motorelekt- ronik, Kraftstoffpumpe und
Anlasser außer Funktion
Seitenständer vollständig
zurückklappen
L Hinweis:
Bei ausgeklapptem Seitenstän-
der und eingelegtem Gang lässt
sich das Motorrad nicht starten.
Schaltgetriebe in
Neutralstellung schalten
– Neutralkontrollleuchte 2
grün
k an
L Hinweis:
Motor startet nicht:
– Schaltgetriebe in Stellung
k
schalten oder Kupplung ziehen
Motor geht beim Schalten in
ersten Gang aus:
– Seitenständer vollständig
zurückklappen, ggf.
Störungstabelle (
b Wartungs-
anleitung, Kapitel 2) beachten
Vor dem Starten
12
10K1403d2.fm Seite 56 Montag, 29. September 2003 3:35 15

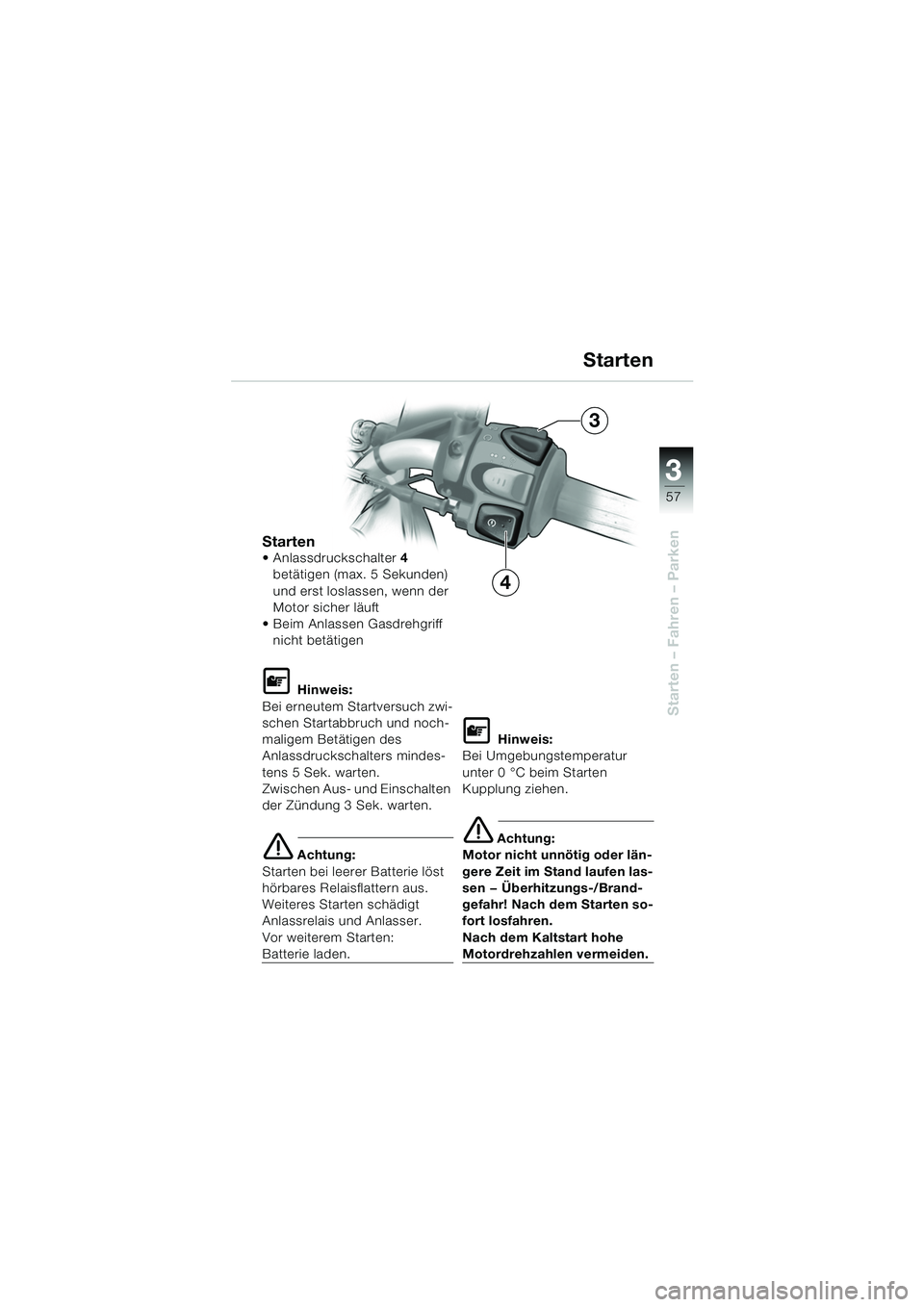

3
57
Starten – Fahren – Parken
Starten Anlassdruckschalter4
betätigen (max. 5 Sekunden)
und erst loslassen, wenn der
Motor sicher läuft
 Beim Anlassen Gasdrehgriff nicht betätigen
L Hinweis:
Bei erneutem Startversuch zwi-
schen Startabbruch und noch-
maligem Betätigen des
Anlassdruckschalters mindes-
tens 5 Sek. warten.
Zwischen Aus- und Einschalten
der Zündung 3 Sek. warten.
e Achtung:
Starten bei leerer Batterie löst
hörbares Relaisflattern aus.
Weiteres Starten schädigt
Anlassrelais und Anlasser.
Vor weiterem Starten:
Batterie laden.
L Hinweis:
Bei Umgebungstemperatur
unter 0 °C beim Starten
Kupplung ziehen.
e Achtung:
Motor nicht unnötig oder län-
gere Zeit im Stand laufen las-
sen — Überhitzungs-/Brand-
gefahr! Nach dem Starten so-
fort losfahren.
Nach dem Kaltstart hohe
Motordrehzahlen vermeiden.
4 Starten
3
10K14bkd2.book Seite 57 Montag, 15. September 2003 12:25 12

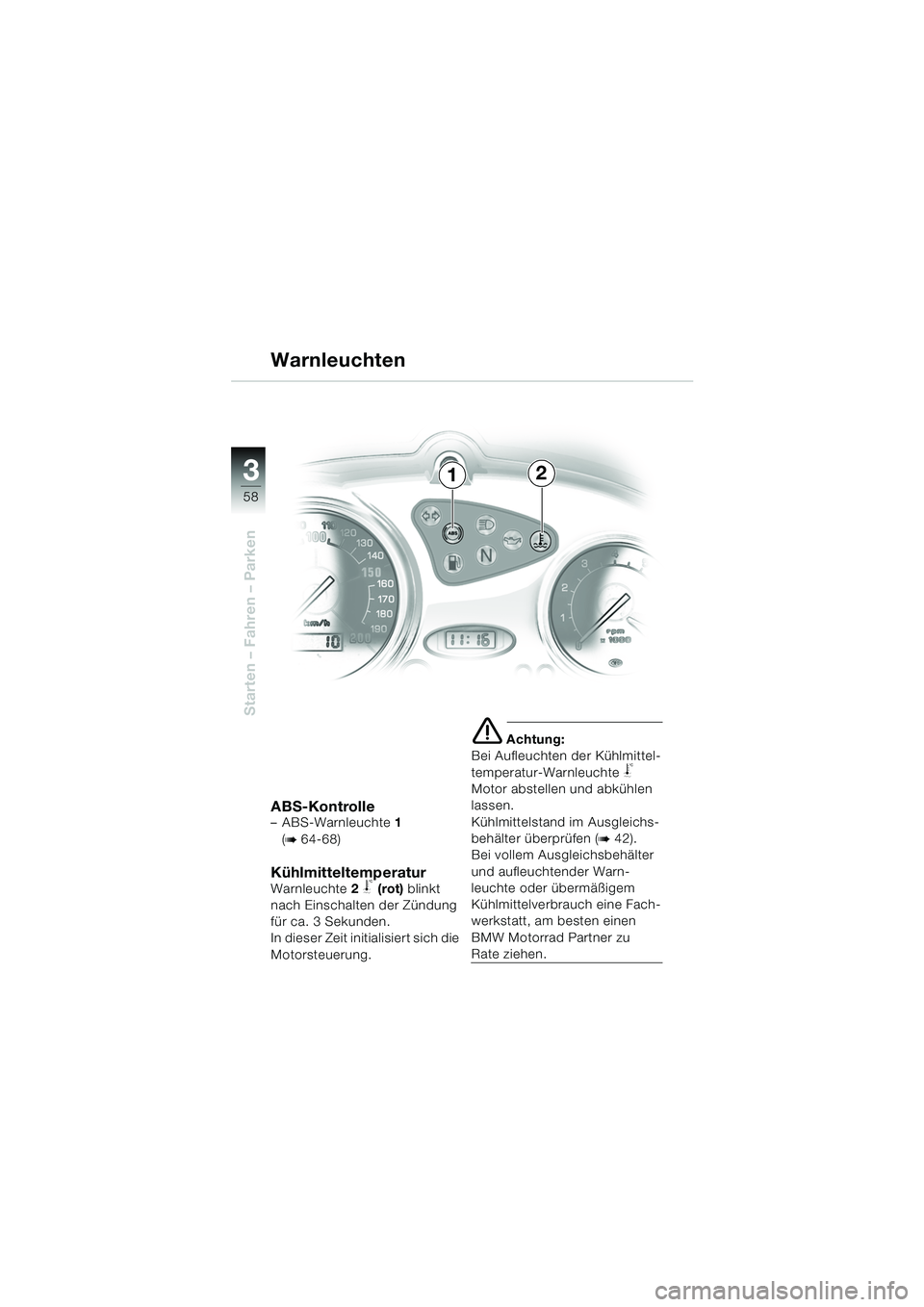

3
58
Starten – Fahren – Parken
ABS-Kontrolle–ABS-Warnleuchte 1
(
b 64-68)
KühlmitteltemperaturWarnleuchte 2 j (rot) blinkt
nach Einschalten der Zündung
für ca. 3 Sekunden.
In dieser Zeit initialisiert sich die
Motorsteuerung.
e Achtung:
Bei Aufleuchten der Kühlmittel-
temperatur-Warnleuchte
j
Motor abstellen und abkühlen
lassen.
Kühlmittelstand im Ausgleichs-
behälter überprüfen (
b42).
Bei vollem Ausgleichsbehälter
und aufleuchtender Warn-
leuchte oder übermäßigem
Kühlmittelverbrauch eine Fach-
werkstatt, am besten einen
BMW Motorrad Partner zu
Rate ziehen.
Warnleuchten
12
10K14bkd2.book Seite 58 Montag, 15. September 2003 12:25 12
