Visão geral e comando

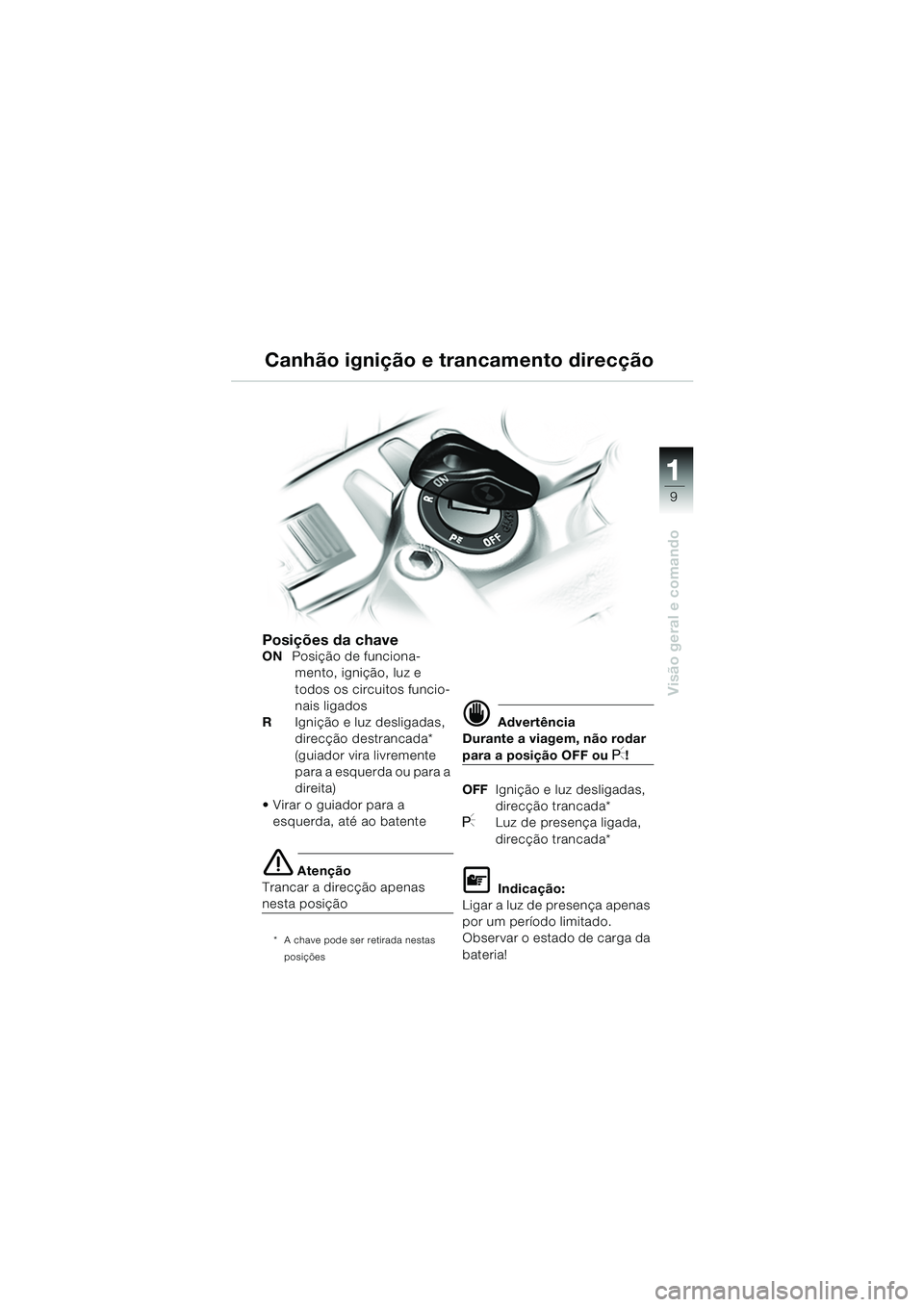

Posições da chaveON Posição de funciona-
mento, ignição, luz e
todos os circuitos funcio-
nais ligados
R Ignição e luz desligadas,
direcção destrancada*
(guiador vira livremente
para a esquerda ou para a
direita)
 Virar o guiador para a esquerda, até ao batente
e Atenção
Trancar a direcção apenas
nesta posição
* A chave pode ser retirada nestas
posições
d Advertência
Durante a viagem, não rodar
para a posição OFF ou I!
OFF Ignição e luz desligadas,
direcção trancada*
ILuz de presença ligada,
direcção trancada*
L Indicação:
Ligar a luz de presença apenas
por um período limitado.
Observar o estado de carga da
bateria!
Canhão ignição e trancamento direcção
10K14bkp2.book Seite 9 Montag, 15. September 2003 1:11 13

11
10
Visão geral e comando
Conta-quilómetros/conta-
quilómetros parcial
A indicação 1 serve de conta-
quilómetros e também de
conta-quilómetros parcial.
 Para mudar entre o conta- quilómetros/conta-quilóme-
tros parcial, premir uma vez a
tecla 2 por breves instantes
 Para repor o conta-quilóme-
tros parcial, na indicação do
conta-quilómetros parcial,
premir a tecla 2 até a indica-
ção saltar para zero.
RelógioAo acertar o relógio 3, este só
efectua uma contagem crescente;
as horas e os minutos podem ser
acertados em separado.  Ligar a ignição.
Acertar as horas:
 Premir brevemente a tecla
4,
o relógio avança uma hora
 Manter a tecla 4 premida, o
relógio avança nas horas.
Acertar os minutos:
 Premir brevemente a tecla 5,
o relógio avança um minuto
 Manter a tecla 5 premida, o
relógio avança nos minutos.
L Indicação:
Quanto mais tempo a tecla 4 ou
5 for premida, mais rápido
avança o relógio nas horas/mi-
nutos.

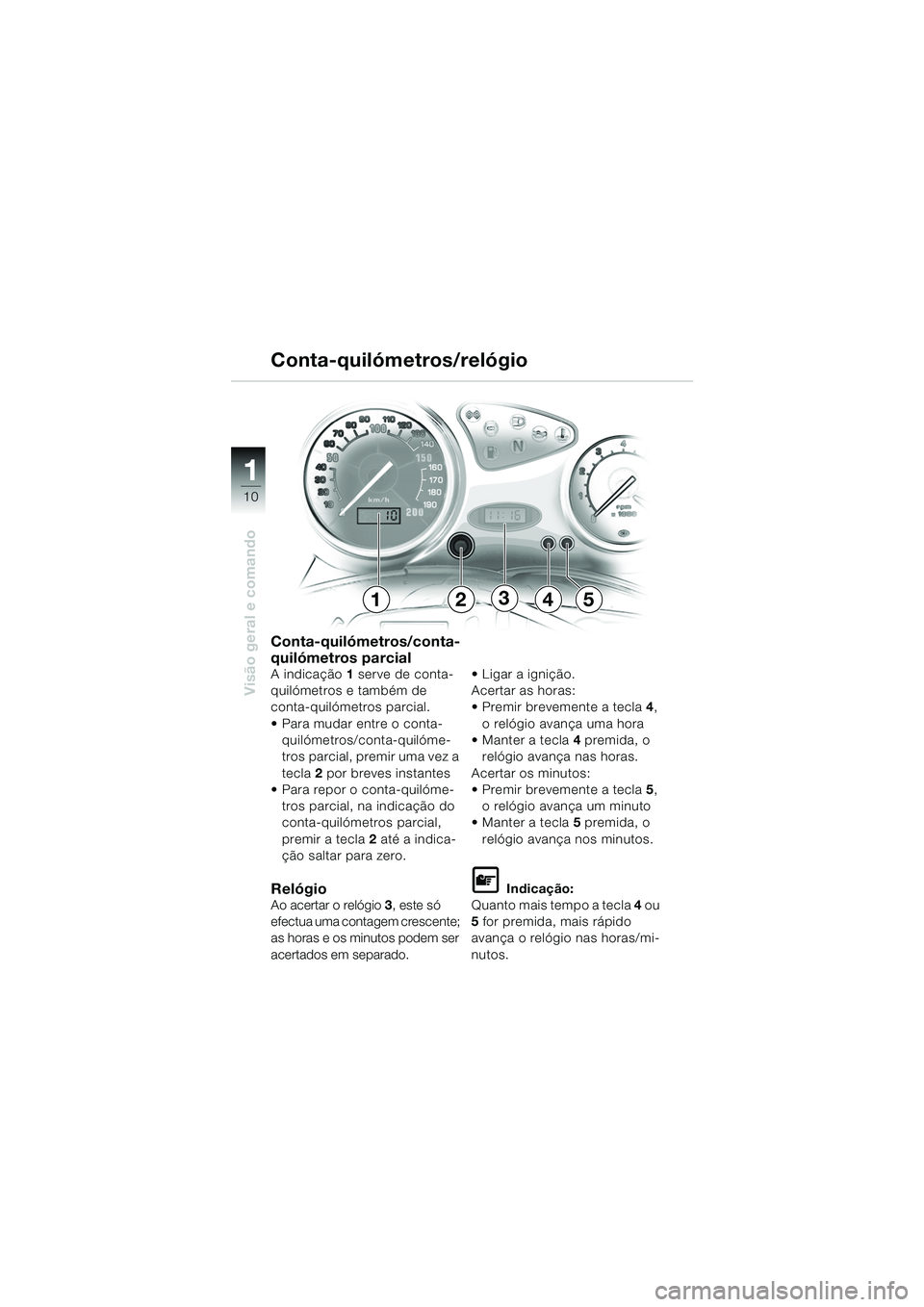

Conta-quilómetros/relógio
24513
10K14bkp2.book Seite 10 Montag, 15. September 2003 1:11 13

111
11
Visão geral e comando

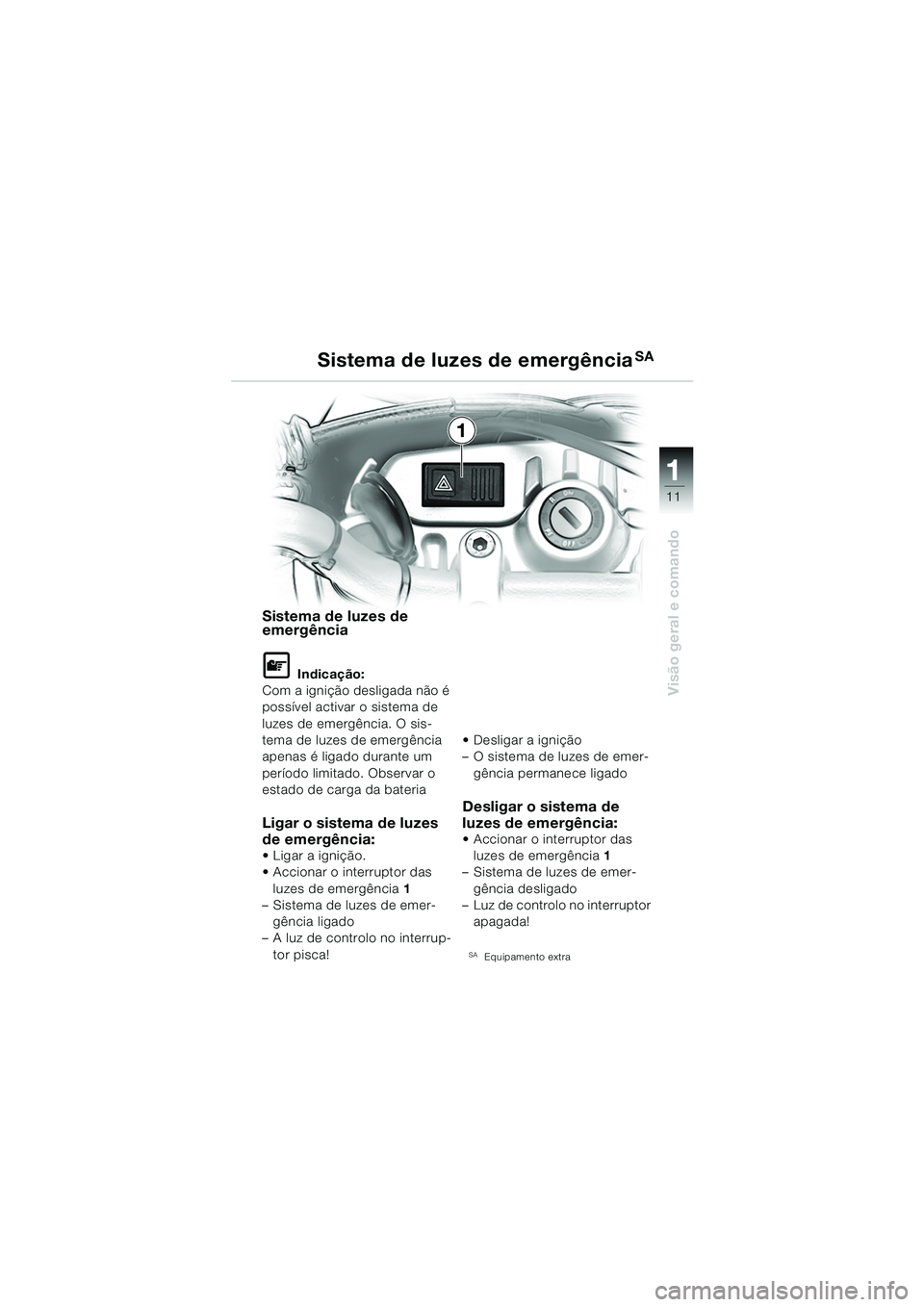

Sistema de luzes de
emergência
L Indicação:
Com a ignição desligada não é
possível activar o sistema de
luzes de emergência. O sis-
tema de luzes de emergência
apenas é ligado durante um
período limitado. Observar o
estado de carga da bateria
Ligar o sistema de luzes
de emergência:
 Ligar a ignição.
 Accionar o interruptor das luzes de emergência 1
– Sistema de luzes de emer-
gência ligado
– A luz de controlo no interrup-
tor pisca!  Desligar a ignição
– O sistema de luzes de emer-
gência permanece ligado
Desligar o sistema de
luzes de emergência:
 Accionar o interruptor das luzes de emergência 1
– Sistema de luzes de emer-
gência desligado
– Luz de controlo no interruptor
apagada!
SAEquipamento extra
Sistema de luzes de emergênciaSA
1
10K14bkp2.book Seite 11 Montag, 15. September 2003 1:11 13

11
12
Visão geral e comando

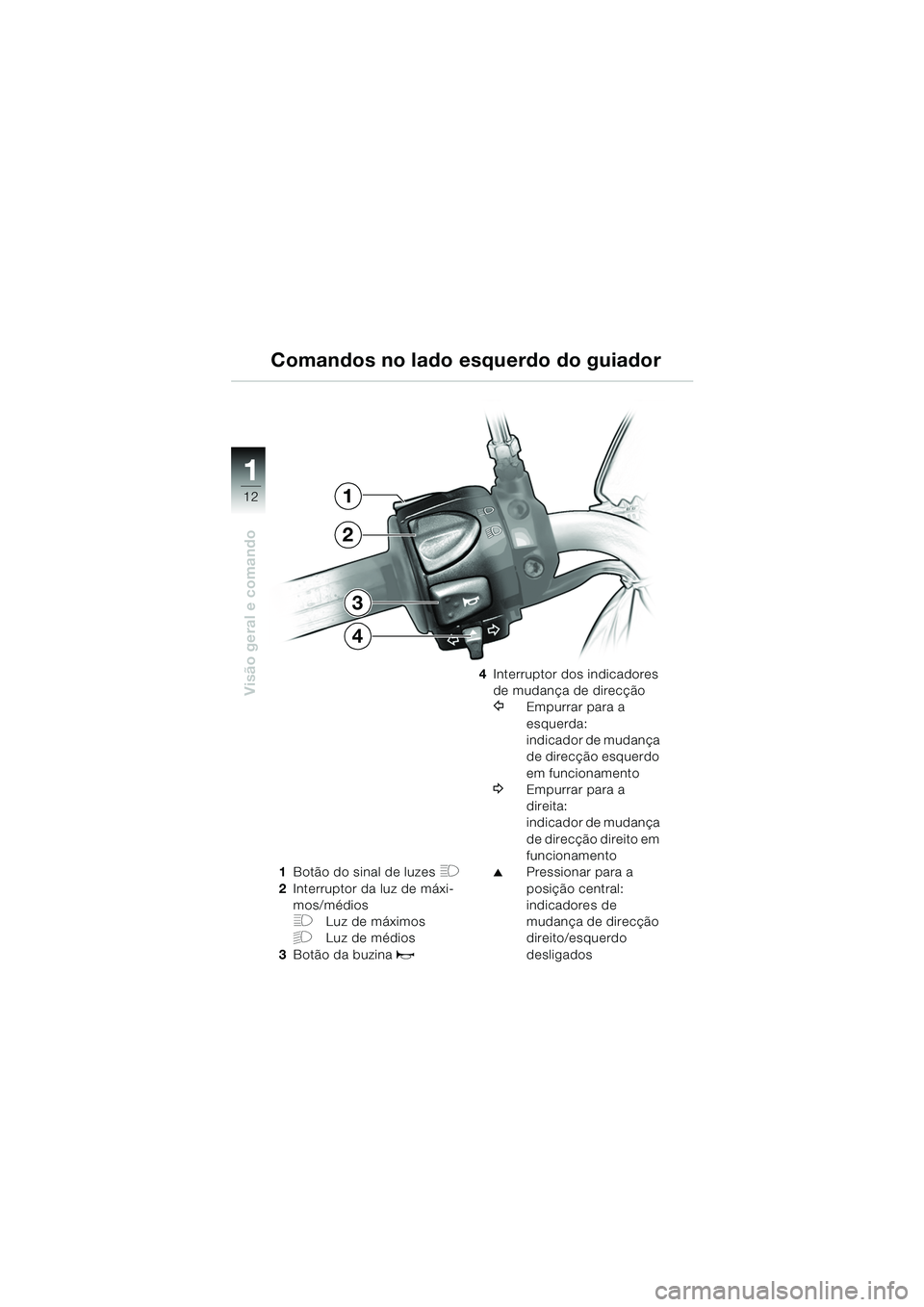

1Botão do sinal de luzes H
2Interruptor da luz de máxi-
mos/médios
FLuz de máximos
GLuz de médios
3 Botão da buzina
z
4Interruptor dos indicadores
de mudança de direcção
YEmpurrar para a
esquerda:
indicador de mudança
de direcção esquerdo
em funcionamento
WEmpurrar para a
direita:
indicador de mudança
de direcção direito em
funcionamento
▲Pressionar para a
posição central:
indicadores de
mudança de direcção
direito/esquerdo
desligados
Comandos no lado esquerdo do guiador
1
2
3
4
10K14bkp2.book Seite 12 Montag, 15. September 2003 1:11 13

111
13

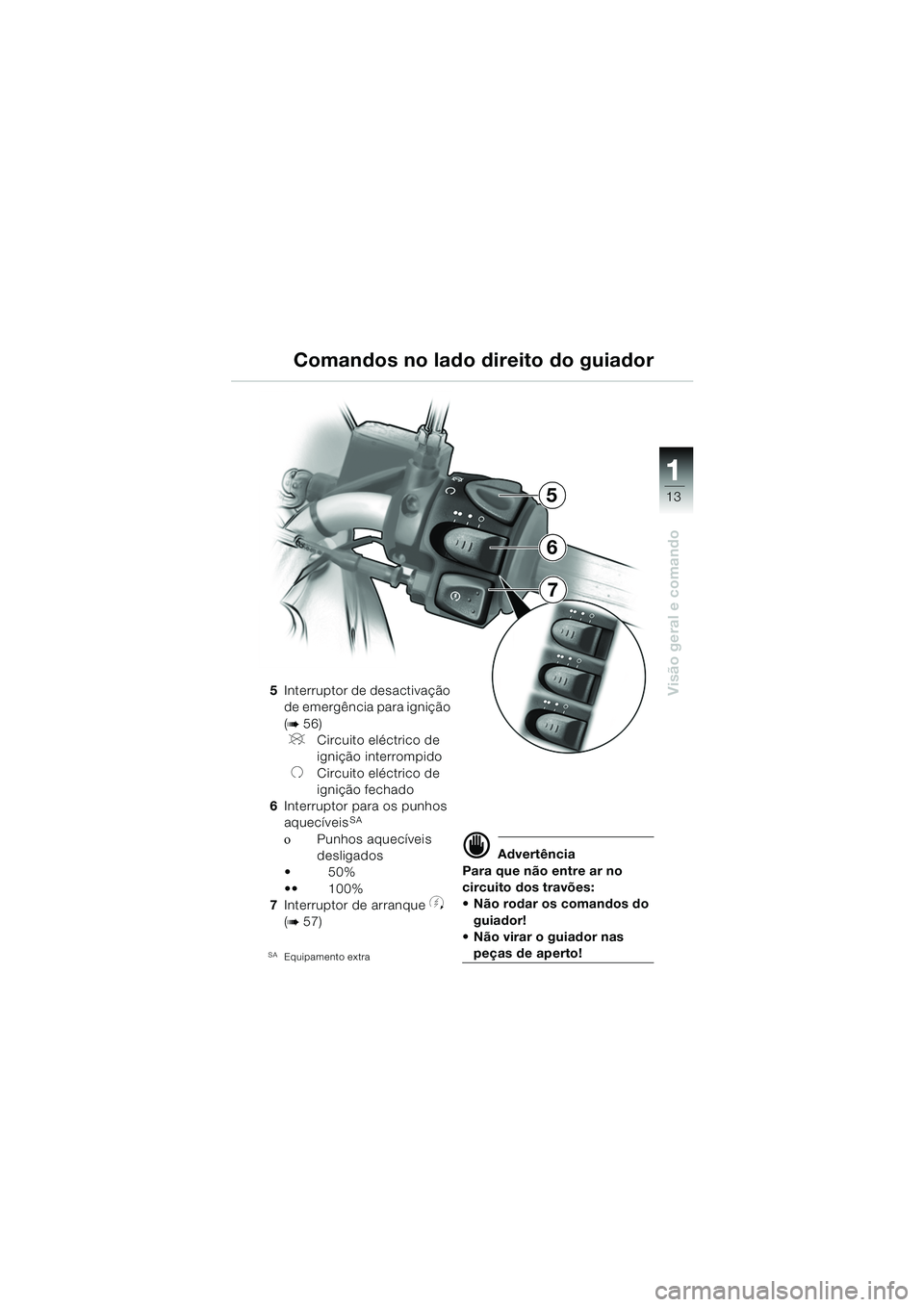

Visão geral e comando5Interruptor de desactivação
de emergência para ignição
(
b56)
VCircuito eléctrico de
ignição interrompido
UCircuito eléctrico de
ignição fechado
6 Interruptor para os punhos
aquecíveis
SA
οPunhos aquecíveis
desligados
50%
 100%
7 Interruptor de arranque
y
(b57)
SAEquipamento extra
d Advertência
Para que não entre ar no
circuito dos travões:
 Não rodar os comandos do guiador!
 Não virar o guiador nas
peças de aperto!
Comandos no lado direito do guiador
5
7
6
10K14bkp2.book Seite 13 Montag, 15. September 2003 1:11 13

11
14
Visão geral e comando

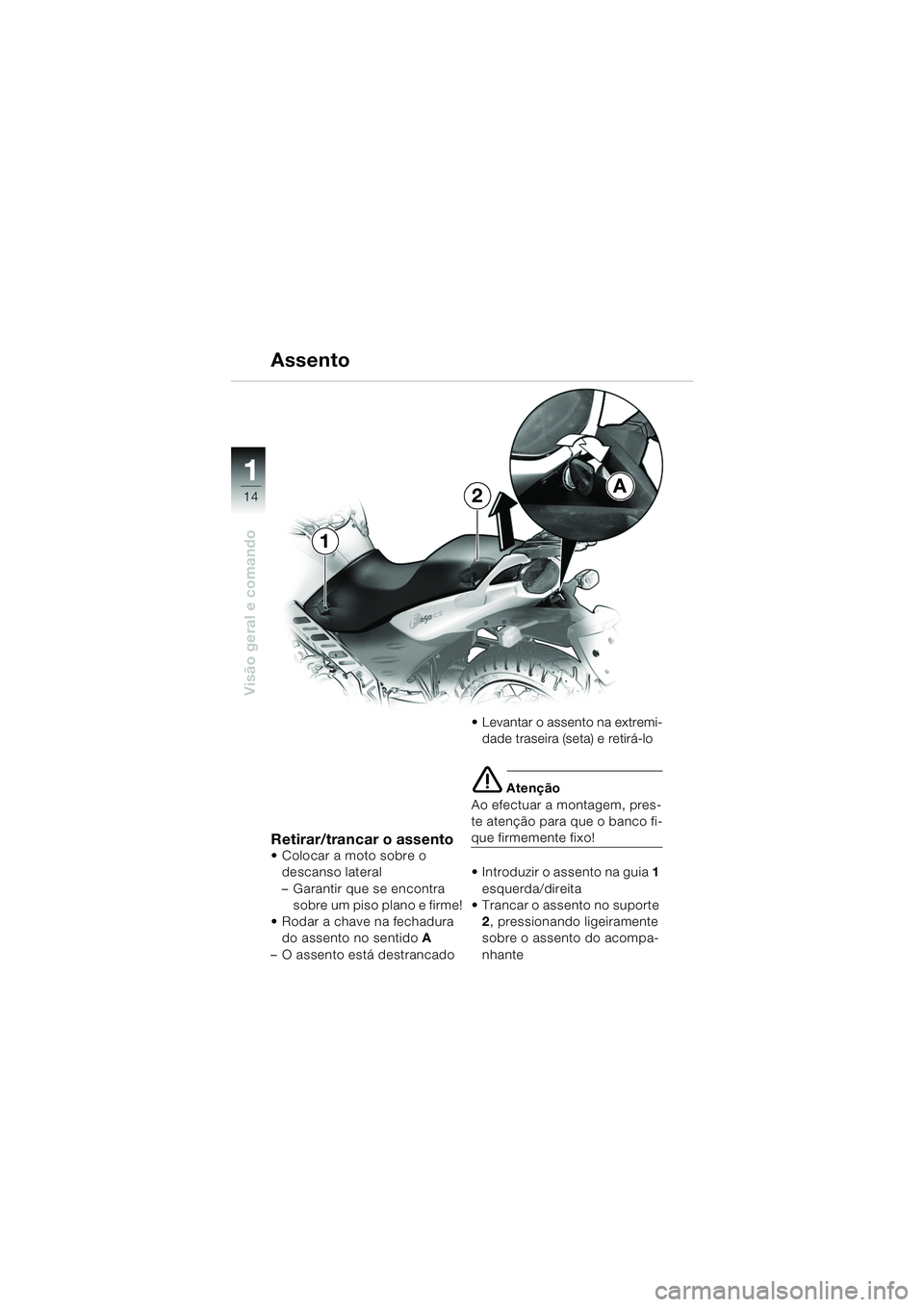

Assento
Retirar/trancar o assento
 Colocar a moto sobre o descanso lateral
– Garantir que se encontra sobre um piso plano e firme!
 Rodar a chave na fechadura do assento no sentido A
– O assento está destrancado  Levantar o assento na extremi-
dade traseira (seta) e retirá-lo
e Atenção
Ao efectuar a montagem, pres-
te atenção para que o banco fi-
que firmemente fixo!
 Introduzir o assento na guia 1
esquerda/direita
 Trancar o assento no suporte
2, pressionando ligeiramente
sobre o assento do acompa-
nhante
A
1
2
10K14bkp2.book Seite 14 Montag, 15. September 2003 1:11 13

111
15
Visão geral e comando
Softbag

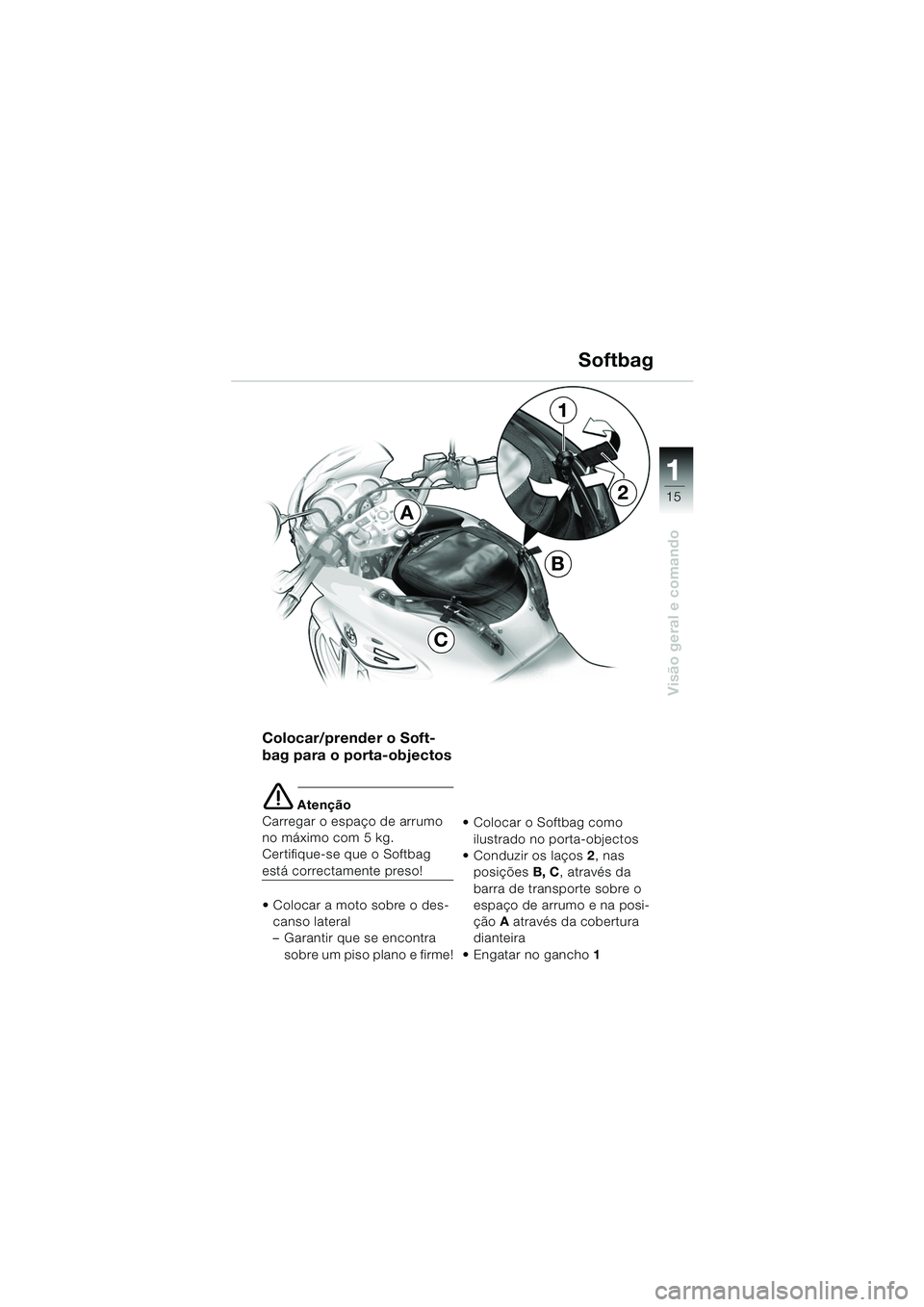

Colocar/prender o Soft-
bag para o porta-objectos
e Atenção
Carregar o espaço de arrumo
no máximo com 5 kg.
Certifique-se que o Softbag
está correctamente preso!
 Colocar a moto sobre o des-
canso lateral
– Garantir que se encontra sobre um piso plano e firme!  Colocar o Softbag como
ilustrado no porta-objectos
 Conduzir os laços 2, nas
posições B, C, através da
barra de transporte sobre o
espaço de arrumo e na posi-
ção A através da cobertura
dianteira
 Engatar no gancho 1
C
B
A
1
2
10K14bkp2.book Seite 15 Montag, 15. September 2003 1:11 13

11
16
Visão geral e comando
1
Softbag
SZ

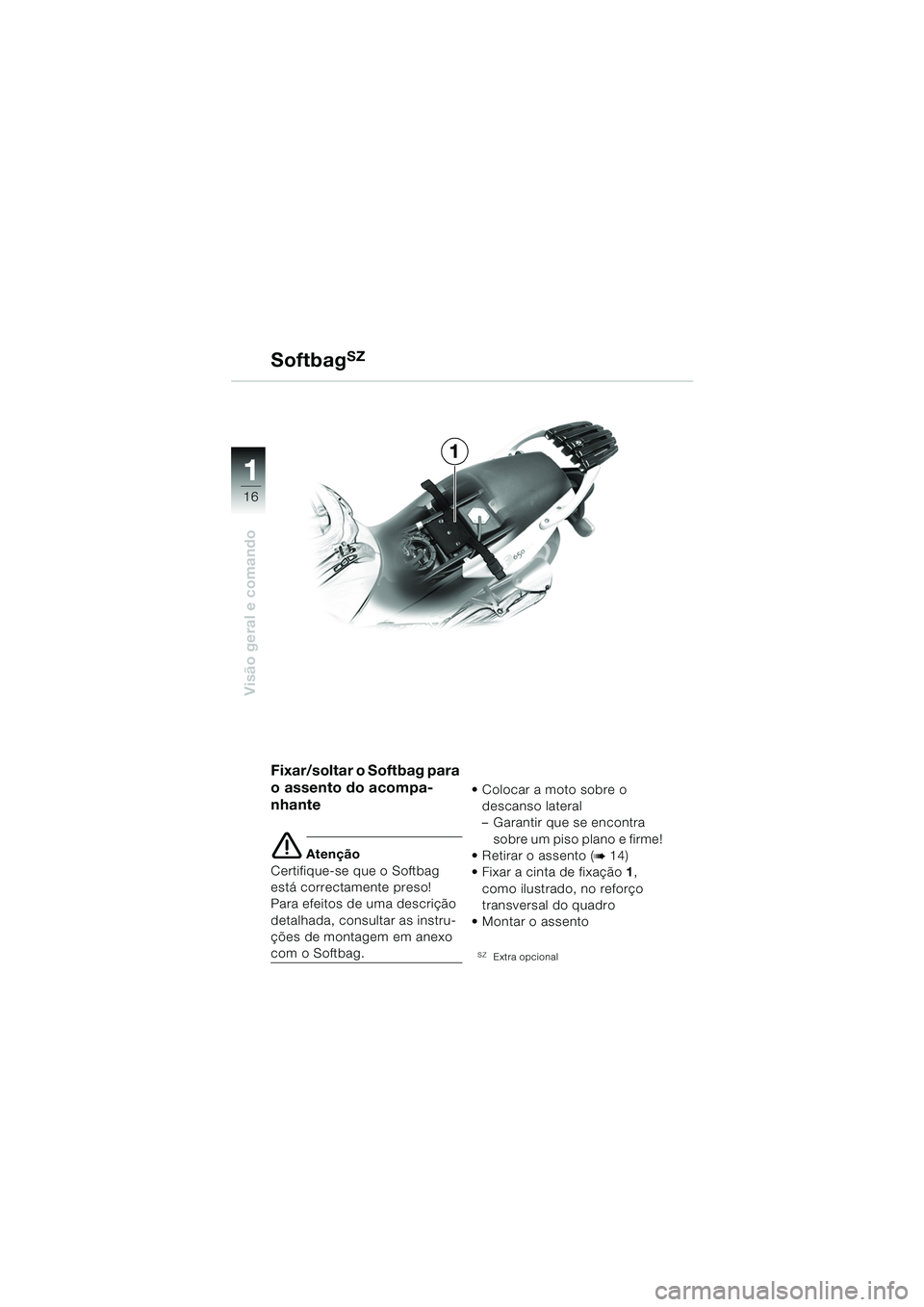

Fixar/soltar o Softbag para
o assento do acompa-
nhante
e Atenção
Certifique-se que o Softbag
está correctamente preso!
Para efeitos de uma descrição
detalhada, consultar as instru-
ções de montagem em anexo
com o Softbag.  Colocar a moto sobre o
descanso lateral
– Garantir que se encontra sobre um piso plano e firme!
 Retirar o assento (
b14)
 Fixar a cinta de fixação 1,
como ilustrado, no reforço
transversal do quadro
 Montar o assento
SZExtra opcional
10K14bkp2.book Seite 16 Montag, 15. September 2003 1:11 13

111
17

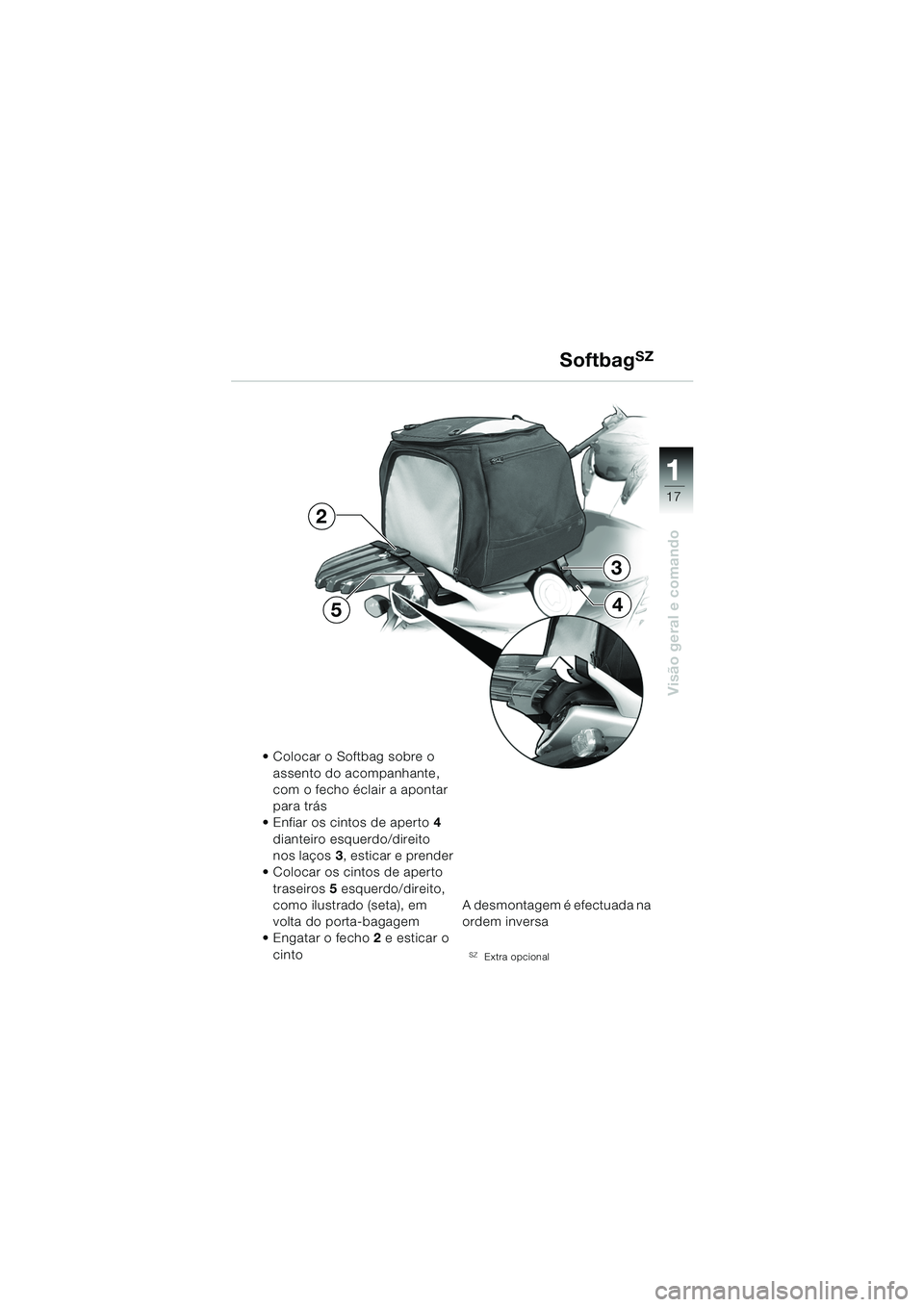

Visão geral e comando
SoftbagSZ
• Colocar o Softbag sobre o assento do acompanhante,
com o fecho éclair a apontar
para trás
 Enfiar os cintos de aperto 4
dianteiro esquerdo/direito
nos laços 3, esticar e prender
 Colocar os cintos de aperto
traseiros 5 esquerdo/direito,
como ilustrado (seta), em
volta do porta-bagagem
Engatar o fecho 2 e esticar o
cinto A desmontagem é efectuada na
ordem inversa
SZExtra opcional
2
54
3
10K1401p2.fm Seite 17 Montag, 29. September 2003 4:30 16

11
18
Visão geral e comando

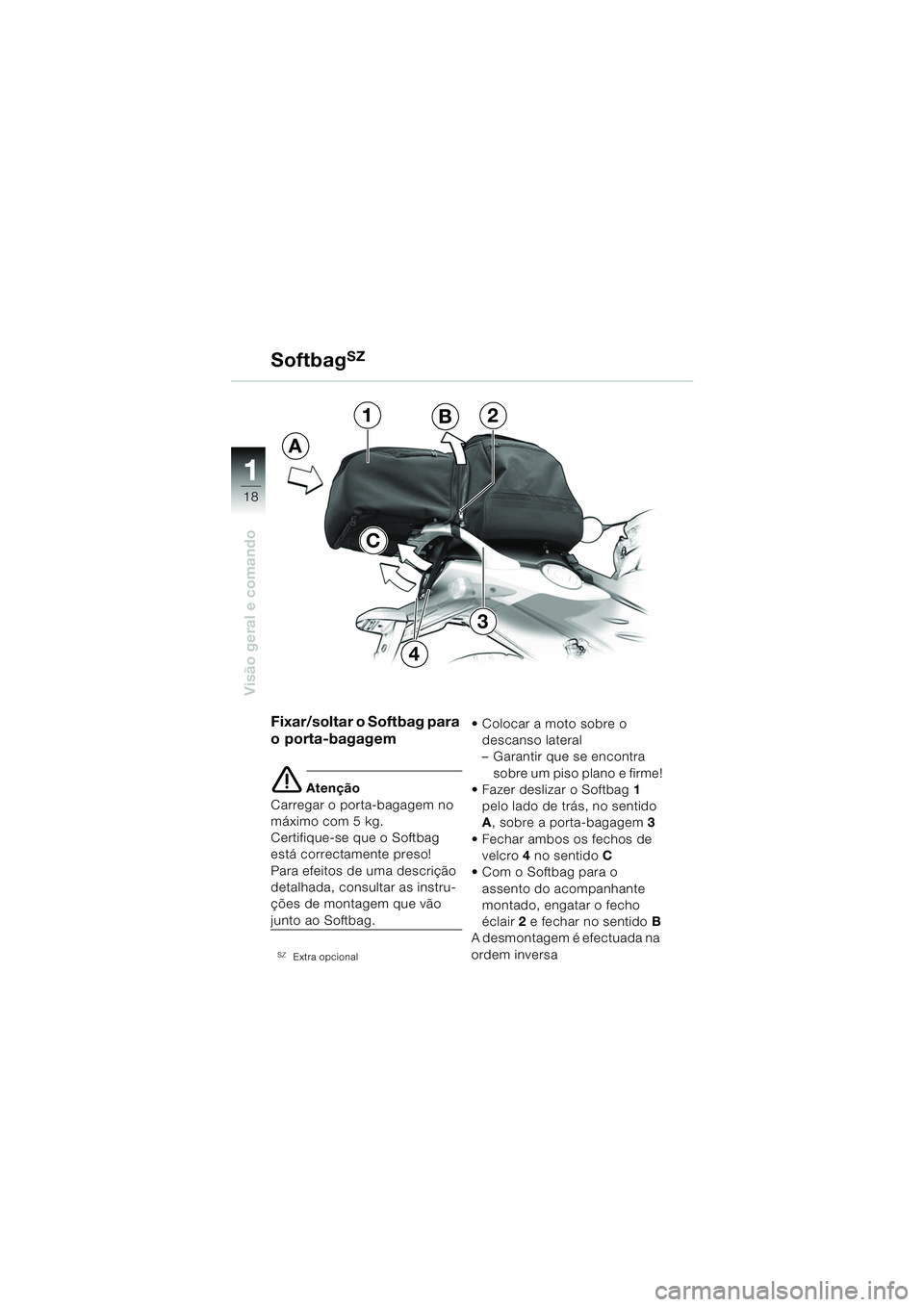

Fixar/soltar o Softbag para
o porta-bagagem
e Atenção
Carregar o porta-bagagem no
máximo com 5 kg.
Certifique-se que o Softbag
está correctamente preso!
Para efeitos de uma descrição
detalhada, consultar as instru-
ções de montagem que vão
junto ao Softbag.
SZExtra opcional
 Colocar a moto sobre o descanso lateral
– Garantir que se encontra
sobre um piso plano e firme!
 Fazer deslizar o Softbag 1
pelo lado de trás, no sentido
A , sobre a porta-bagagem 3
 Fechar ambos os fechos de velcro 4 no sentido C
 Com o Softbag para o
assento do acompanhante
montado, engatar o fecho
éclair 2 e fechar no sentido B
A desmontagem é efectuada na
ordem inversa
SoftbagSZ
12
3
4
A
B
C
