BMW MOTORRAD F 650 CS 2003 Manual do condutor (in Portuguese)

111
19
Visão geral e comando
A
1
Topcase
SZ
d Advertência
Após uma queda ou tombo da
moto, verificar se o Topcase
está correctamente montado!
Carregar o Topcase no máx.
com 5 kg!
Com o Topcase colocado,
recomenda-se um limite de
velocidade de 130 km/h!
Abrir o Topcase Rodar a chave na fechadura do Topcase para a posição A
 Virar o trancamento 1 para
cima até a tampa do Topcase
se abrir
Fechar o Topcase Rodar a chave na fechadura
do Topcase para a posição A
 Pressionar a tampa do
Topcase para baixo
 Pressionar o trancamento 1
para baixo
 Trancar e retirar a chave
SZExtra opcional
10K14bkp2.book Seite 19 Montag, 15. September 2003 1:11 13

11

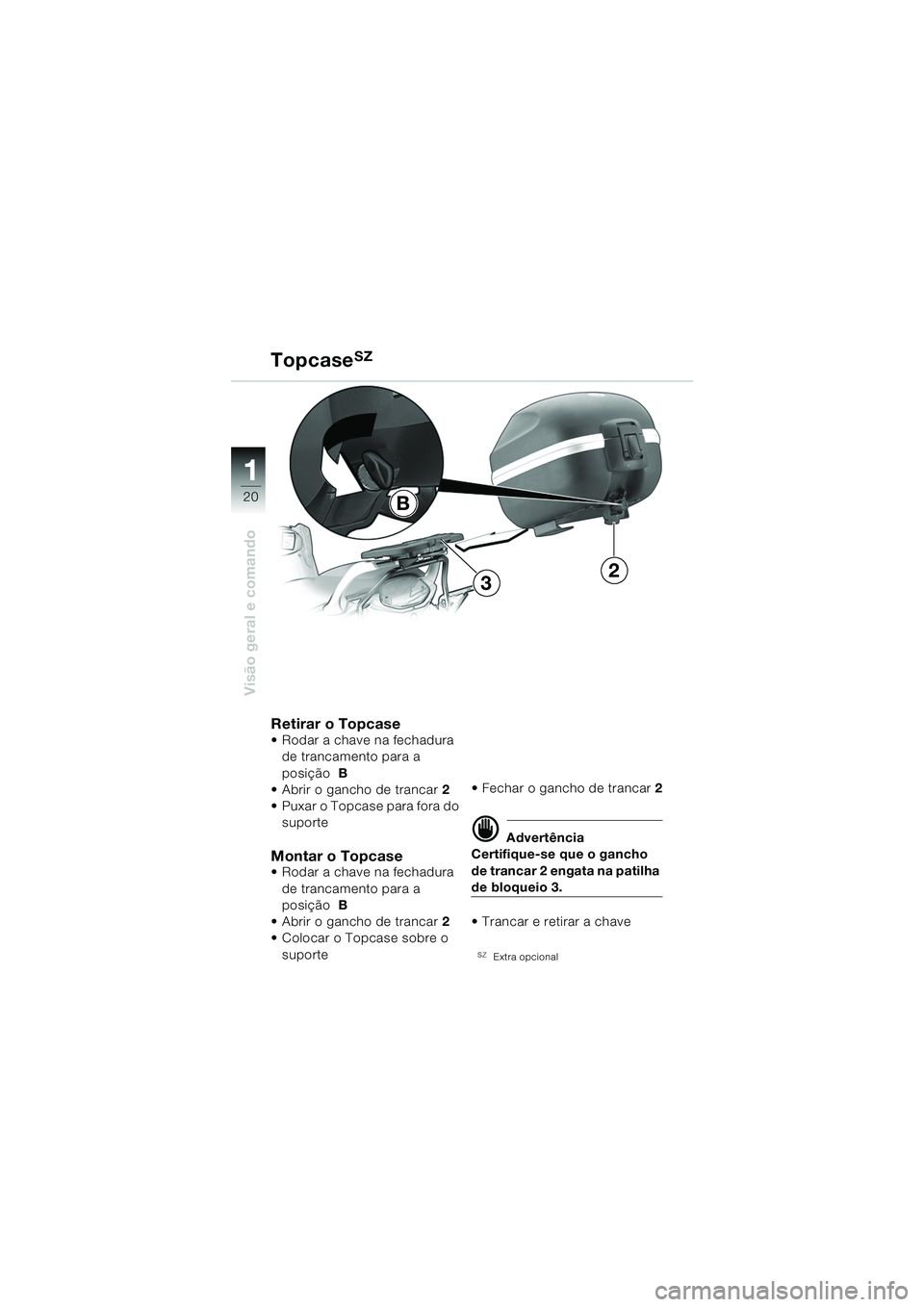

20
Visão geral e comando
TopcaseSZ
Retirar o Topcase Rodar a chave na fechadura de trancamento para a
posição B
 Abrir o gancho de trancar 2
 Puxar o Topcase para fora do suporte
Montar o Topcase Rodar a chave na fechadura
de trancamento para a
posição B
 Abrir o gancho de trancar 2
 Colocar o Topcase sobre o
suporte  Fechar o gancho de trancar
2
d Advertência
Certifique-se que o gancho
de trancar 2 engata na patilha
de bloqueio 3.
 Trancar e retirar a chave
SZExtra opcional
2
B
3
10K14bkp2.book Seite 20 Montag, 15. September 2003 1:11 13

1

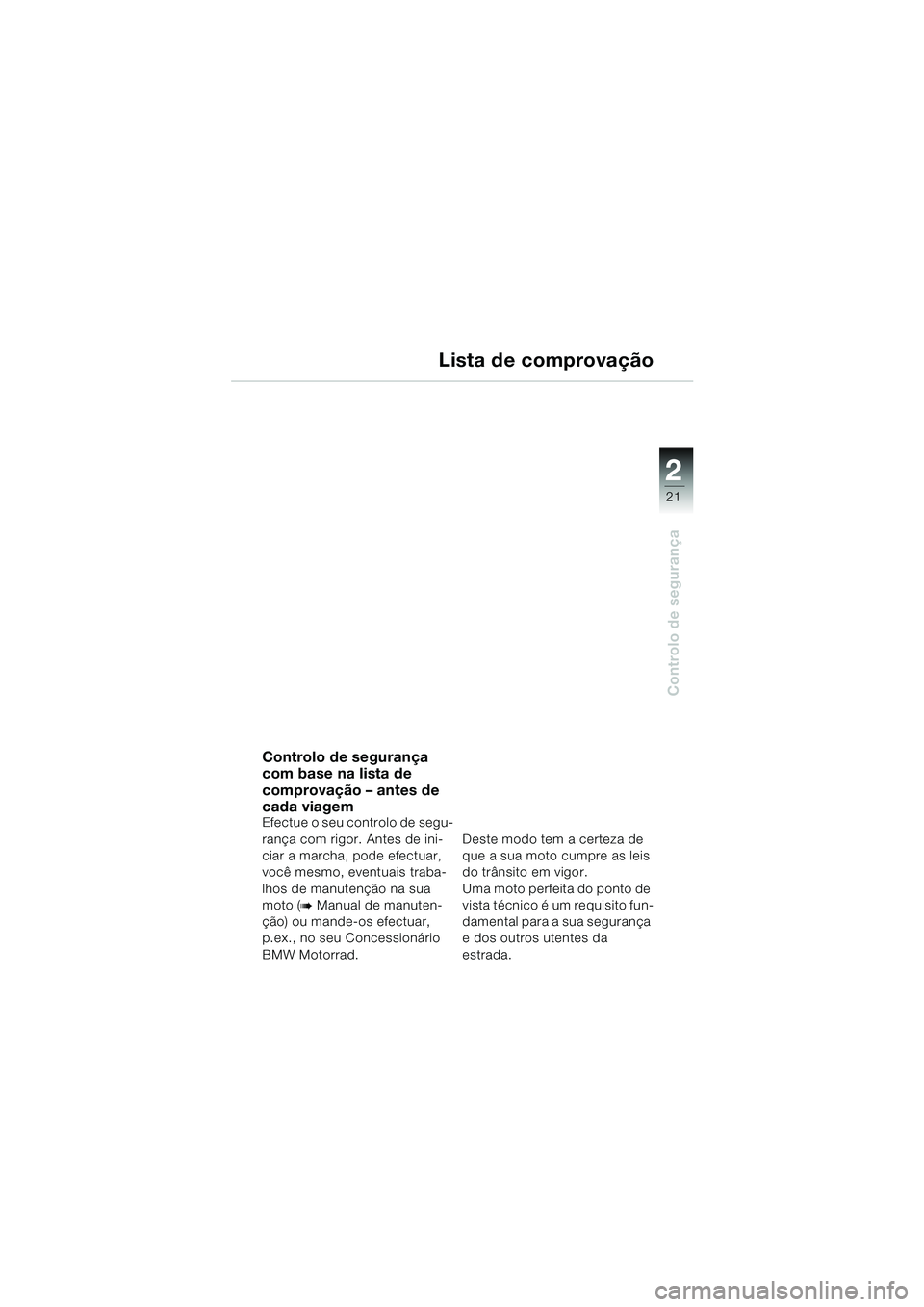

21
Controlo de segurança
2
Lista de comprovação
Controlo de segurança
com base na lista de
comprovação – antes de
cada viagem
Efectue o seu controlo de segu-
rança com rigor. Antes de ini-
ciar a marcha, pode efectuar,
você mesmo, eventuais traba-
lhos de manutenção na sua
moto (
b Manual de manuten-
ção) ou mande-os efectuar,
p.ex., no seu Concessionário
BMW Motorrad. Deste modo tem a certeza de
que a sua moto cumpre as leis
do trânsito em vigor.
Uma moto perfeita do ponto de
vista técnico é um requisito fun-
damental para a sua segurança
e dos outros utentes da
estrada.
10K14bkp2.book Seite 21 Montag, 15. September 2003 1:11 13

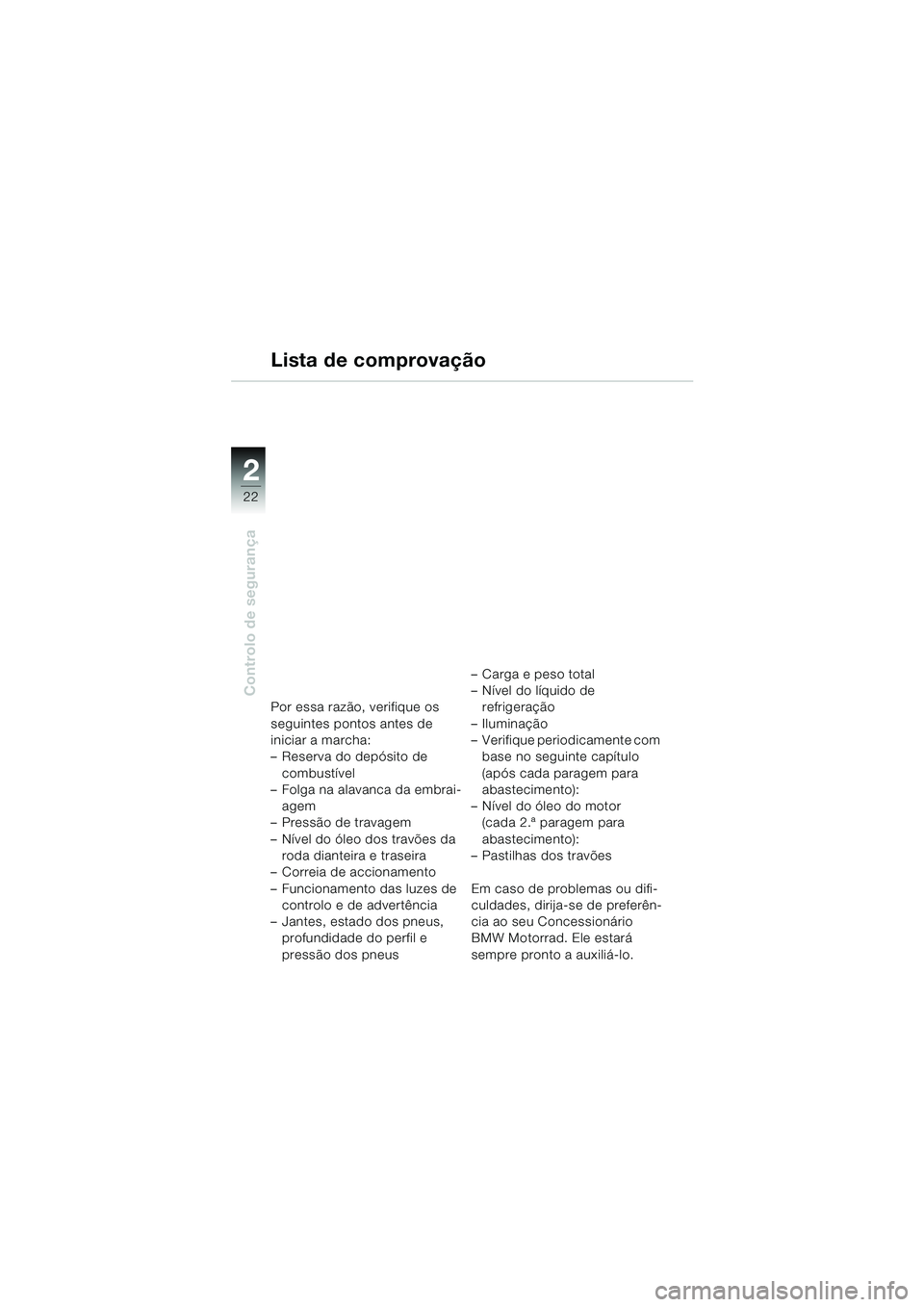

22
Controlo de segurança
2
Lista de comprovação
Por essa razão, verifique os
seguintes pontos antes de
iniciar a marcha:
– Reserva do depósito de combustível
– Folga na alavanca da embrai-
agem
– Pressão de travagem
– Nível do óleo dos travões da
roda dianteira e traseira
– Correia de accionamento
– Funcionamento das luzes de controlo e de advertência
– Jantes, estado dos pneus, profundidade do perfil e
pressão dos pneus – Carga e peso total
– Nível do líquido de
refrigeração
–Iluminação
– Verifique periodicamente com base no seguinte capítulo
(após cada paragem para
abastecimento):
– Nível do óleo do motor (cada 2.ª paragem para
abastecimento):
– Pastilhas dos travões
Em caso de problemas ou difi-
culdades, dirija-se de preferên-
cia ao seu Concessionário
BMW Motorrad. Ele estará
sempre pronto a auxiliá-lo.
10K14bkp2.book Seite 22 Montag, 15. September 2003 1:11 13

1

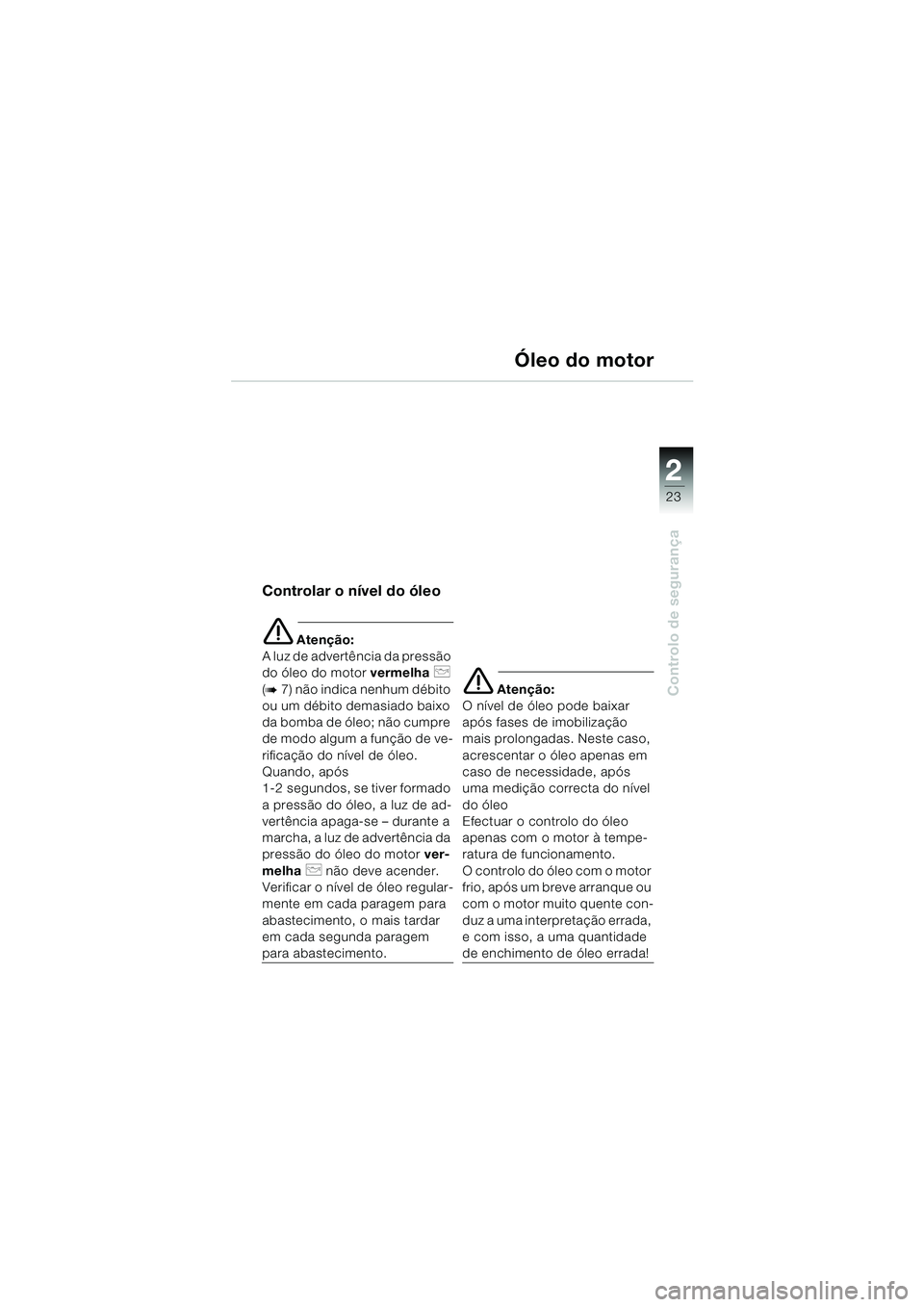

23
Controlo de segurança
2
Óleo do motor
Controlar o nível do óleo
e Atenção:
A luz de advertência da pressão
do óleo do motor vermelha
p
(
b7) não indica nenhum débito
ou um débito demasiado baixo
da bomba de óleo; não cumpre
de modo algum a função de ve-
rificação do nível de óleo.
Quando, após
1-2 segundos, se tiver formado
a pressão do óleo, a luz de ad-
vertência apaga-se – durante a
marcha, a luz de advertência da
pressão do óleo do motor ver-
melha
p não deve acender.
Verificar o nível de óleo regular-
mente em cada paragem para
abastecimento, o mais tardar
em cada segunda paragem
para abastecimento.
e Atenção:
O nível de óleo pode baixar
após fases de imobilização
mais prolongadas. Neste caso,
acrescentar o óleo apenas em
caso de necessidade, após
uma medição correcta do nível
do óleo
Efectuar o controlo do óleo
apenas com o motor à tempe-
ratura de funcionamento.
O controlo do óleo com o motor
frio, após um breve arranque ou
com o motor muito quente con-
duz a uma interpretação errada,
e com isso, a uma quantidade
de enchimento de óleo errada!
10K14bkp2.book Seite 23 Montag, 15. September 2003 1:11 13

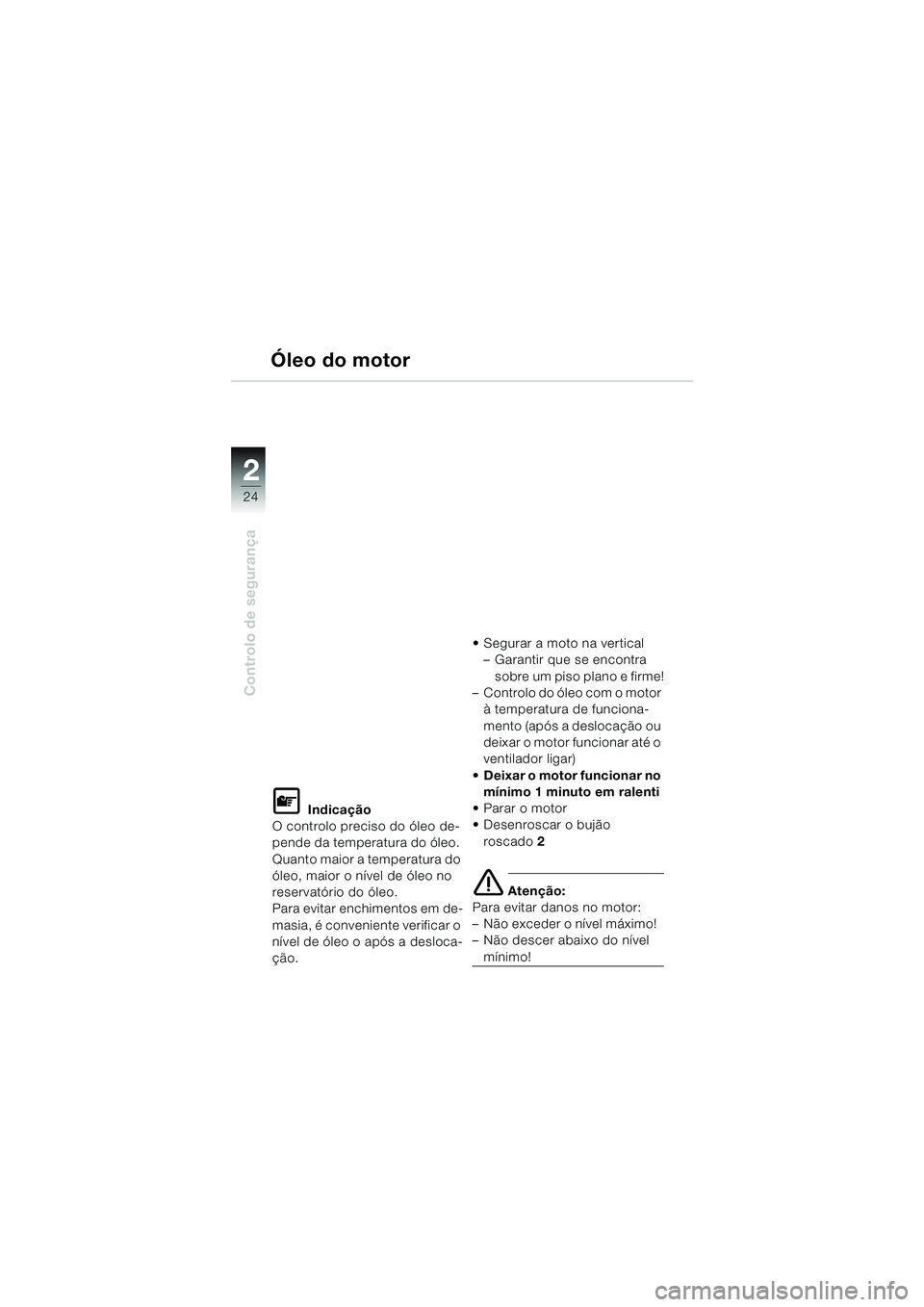

24
Controlo de segurança
2
Óleo do motor
L Indicação
O controlo preciso do óleo de-
pende da temperatura do óleo.
Quanto maior a temperatura do
óleo, maior o nível de óleo no
reservatório do óleo.
Para evitar enchimentos em de-
masia, é conveniente verificar o
nível de óleo o após a desloca-
ção.  Segurar a moto na vertical
– Garantir que se encontra
sobre um piso plano e firme!
– Controlo do óleo com o motor à temperatura de funciona-
mento (após a deslocação ou
deixar o motor funcionar até o
ventilador ligar)
 Deixar o motor funcionar no mínimo 1 minuto em ralenti
 Parar o motor
 Desenroscar o bujão roscado 2
e Atenção:
Para evitar danos no motor:
– Não exceder o nível máximo!
– Não descer abaixo do nível
mínimo!
10K14bkp2.book Seite 24 Montag, 15. September 2003 1:11 13

1

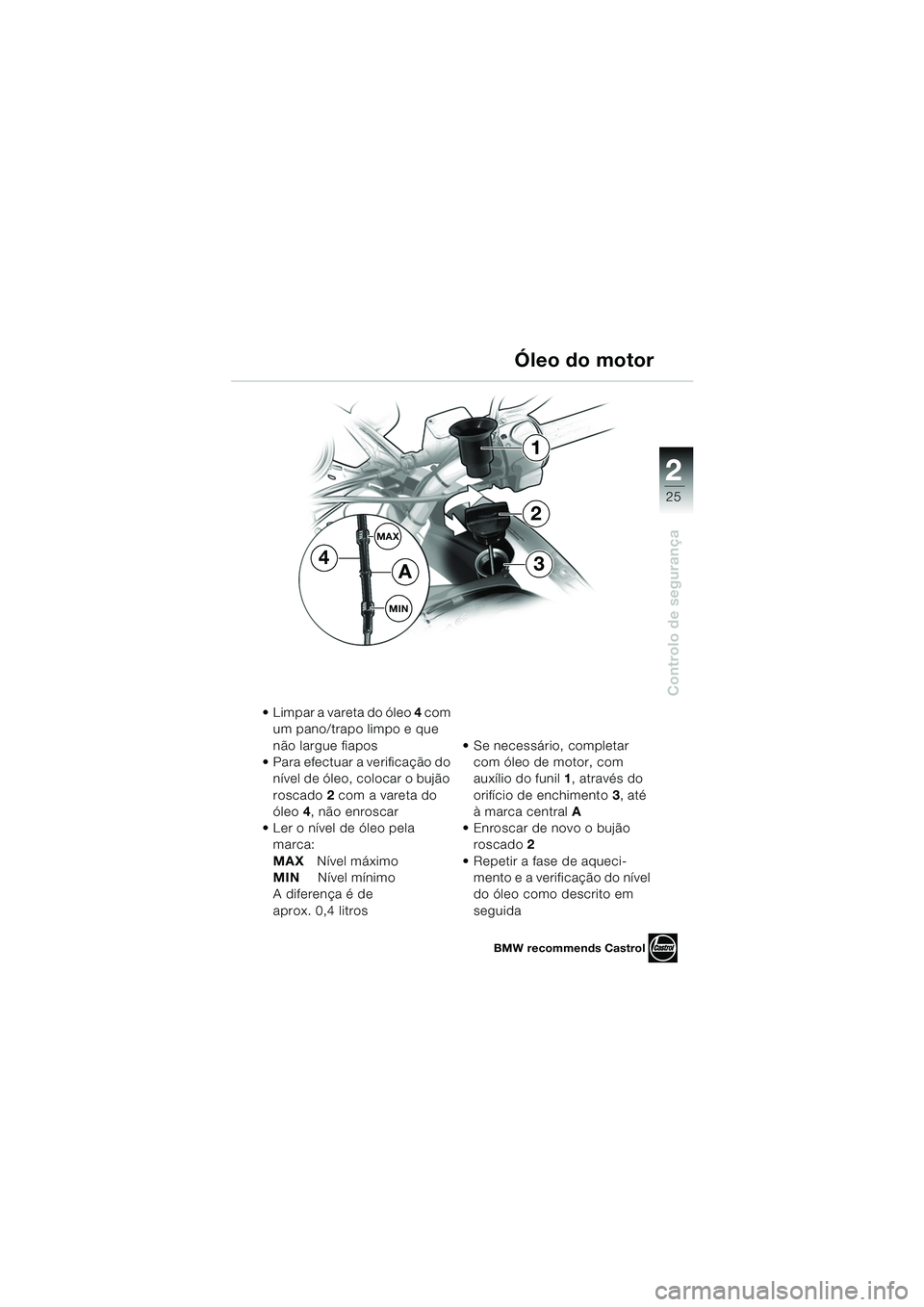

25
Controlo de segurança
2
MAX
MIN
1
34
2
A
 Limpar a vareta do óleo 4 com
um pano/trapo limpo e que
não largue fiapos
 Para efectuar a verificação do nível de óleo, colocar o bujão
roscado 2 com a vareta do
óleo 4, não enroscar
 Ler o nível de óleo pela marca:
MAX Nível máximo
MIN Nível mínimo
A diferença é de
aprox. 0,4 litros  Se necessário, completar
com óleo de motor, com
auxílio do funil 1, através do
orifício de enchimento 3, até
à marca central A
 Enroscar de novo o bujão roscado 2
 Repetir a fase de aqueci- mento e a verificação do nível
do óleo como descrito em
seguida
Óleo do motor
BMW recommends Castrol
10K14bkp2.book Seite 25 Montag, 15. September 2003 1:11 13

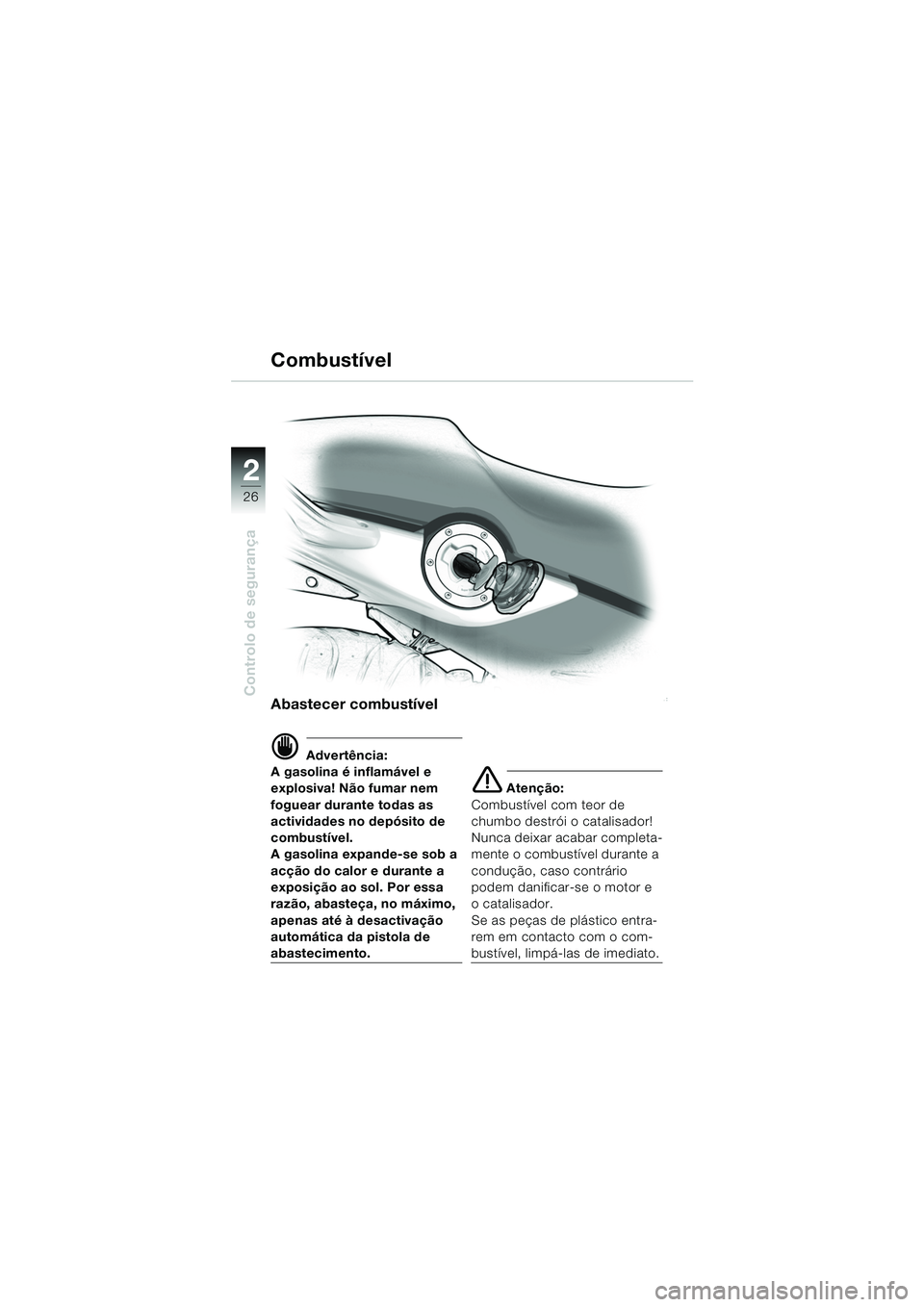

26
Controlo de segurança
2
Abastecer combustível
d Advertência:
A gasolina é inflamável e
explosiva! Não fumar nem
foguear durante todas as
actividades no depósito de
combustível.
A gasolina expande-se sob a
acção do calor e durante a
exposição ao sol. Por essa
razão, abasteça, no máximo,
apenas até à desactivação
automática da pistola de
abastecimento.
e Atenção:
Combustível com teor de
chumbo destrói o catalisador!
Nunca deixar acabar completa-
mente o combustível durante a
condução, caso contrário
podem danificar-se o motor e
o catalisador.
Se as peças de plástico entra-
rem em contacto com o com-
bustível, limpá-las de imediato.
Combustível
10K14bkp2.book Seite 26 Montag, 15. September 2003 1:11 13

1

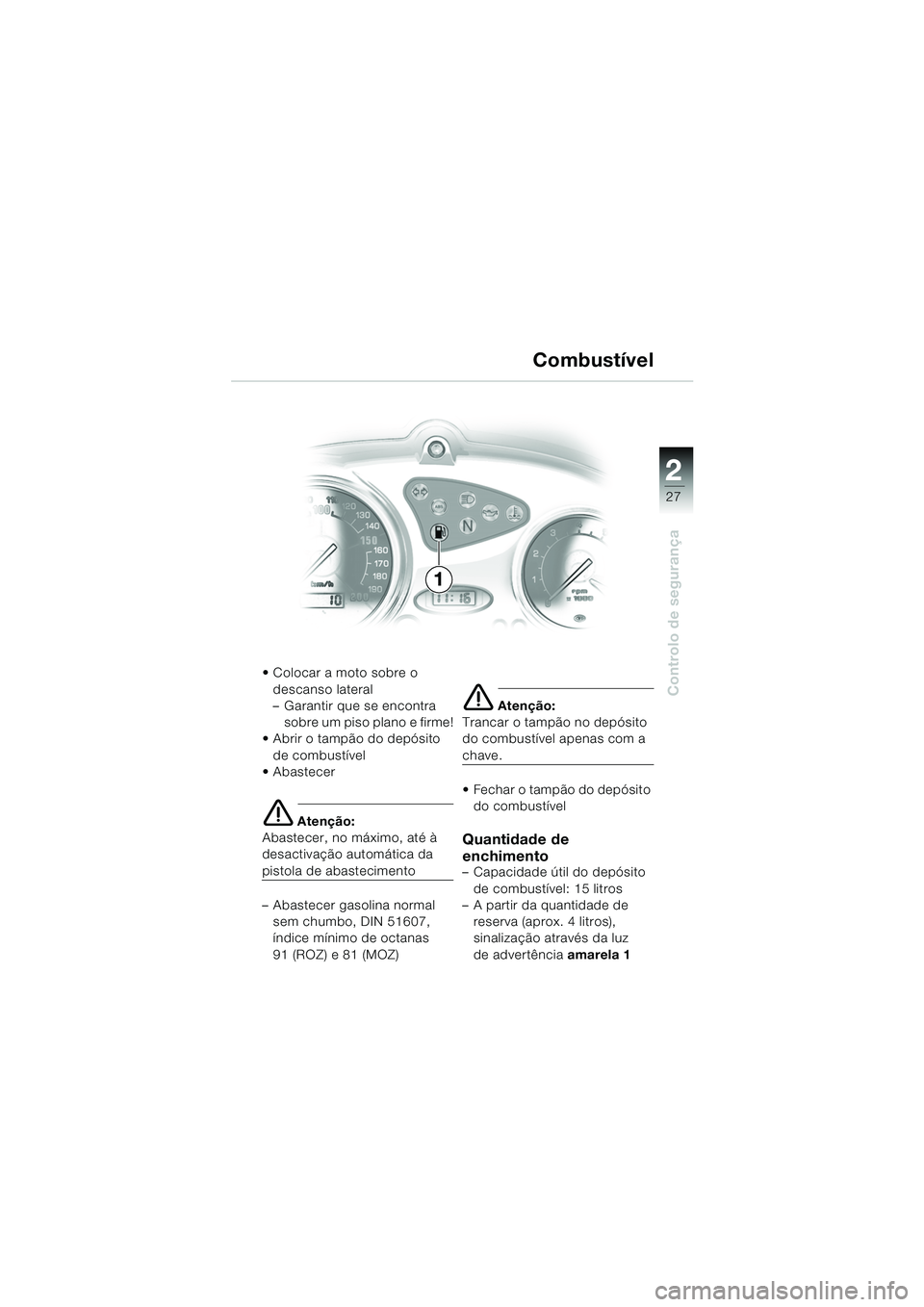

27
Controlo de segurança
2
 Colocar a moto sobre o descanso lateral
– Garantir que se encontra sobre um piso plano e firme!
 Abrir o tampão do depósito
de combustível
 Abastecer
e Atenção:
Abastecer, no máximo, até à
desactivação automática da
pistola de abastecimento
– Abastecer gasolina normal sem chumbo, DIN 51607,
índice mínimo de octanas
91 (ROZ) e 81 (MOZ)
e Atenção:
Trancar o tampão no depósito
do combustível apenas com a
chave.
 Fechar o tampão do depósito do combustível
Quantidade de
enchimento
– Capacidade útil do depósito de combustível: 15 litros
– A partir da quantidade de
reserva (aprox. 4 litros),
sinalização através da luz
de advertência amarela 1
Combustível
1
10K14bkp2.book Seite 27 Montag, 15. September 2003 1:11 13

28
Controlo de segurança
2
Folga na alavanca da
embraiagem
e Atenção:
Conduzir sem folga na alavanca
da embraiagem origina danos
na embraiagem.
O ajuste básico da embraiagem
é realizado na Inspecção BMW.
Controlo:
 Puxar a alavanca até ser per-
ceptível uma resistência
 Medir a folga,
valor nominal: B = 1…2 mm Ajustar:
 Empurrar o fole
5 para trás
 Soltar a contraporca 4
 Girar em conformidade o parafuso de ajuste 6
 Apertar firmemente a contra-
porca 4
 Verificar a folga, eventual-
mente ajustá-la
 Voltar a puxar o fole 5 sobre a
contraporca 4 e o parafuso de
ajuste 6Ajustar a alavanca da
embraiagem
 Ajustar a distância favoravel-
mente, do ponto de vista
ergonómico, na roda de
ajuste A:
–posição 1 : distância menor
–posição 3 : distância maior
Manetes
6
4
B
5
A
31
