BMW MOTORRAD F 650 GS DAKAR 2003 Handleiding (in Dutch)
Manufacturer: BMW MOTORRAD, Model Year: 2003, Model line: F 650 GS DAKAR, Model: BMW MOTORRAD F 650 GS DAKAR 2003Pages: 88, PDF Size: 6.88 MB
Page 11 of 88
111
9
Overzicht en bediening

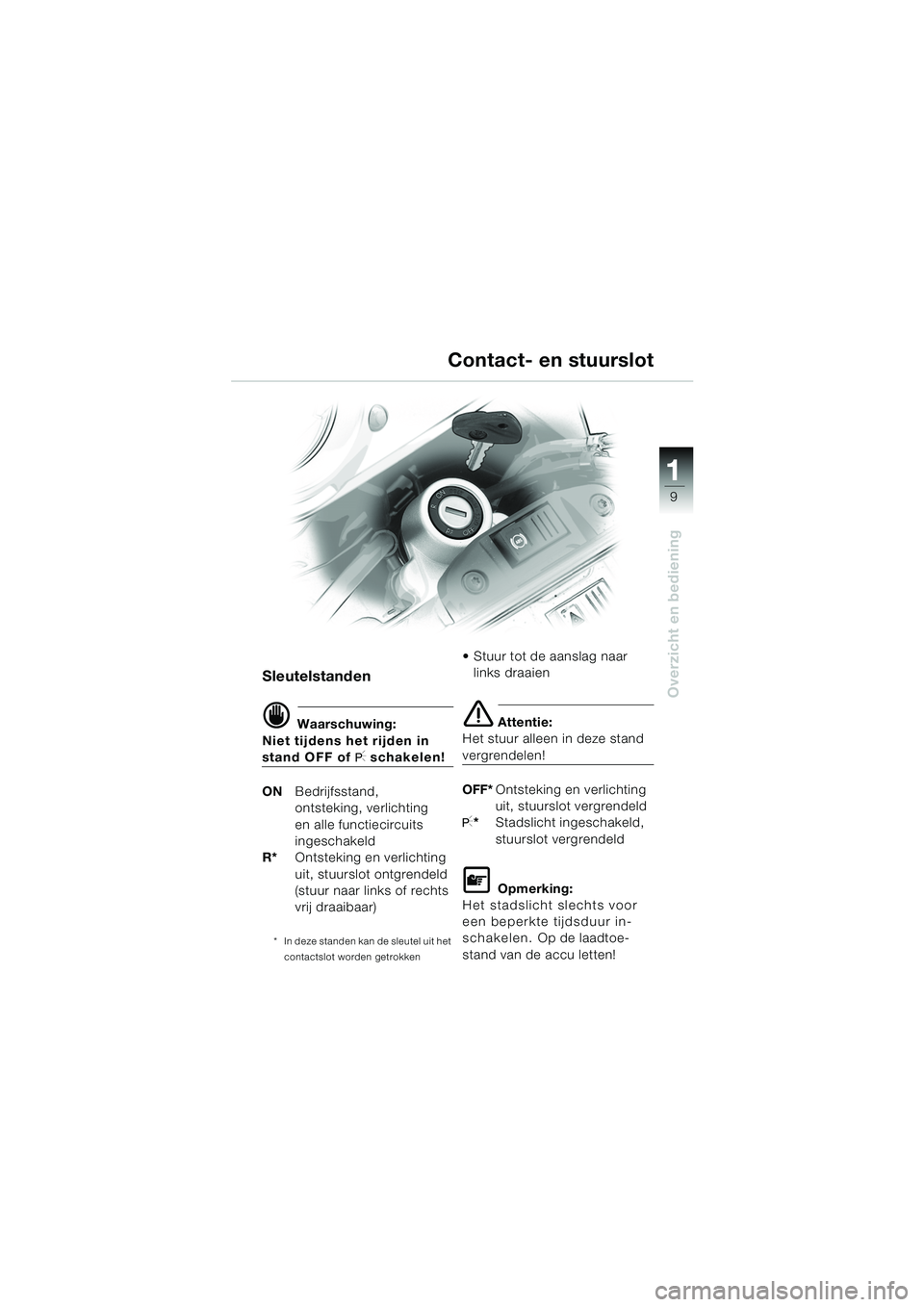

Contact- en stuurslot
Sleutelstanden
d Waarschuwing:
Niet tijdens het rijden in
stand OFF of I schakelen!
ON Bedrijfsstand,
ontsteking, verlichting
en alle functiecircuits
ingeschakeld
R* Ontsteking en verlichting
uit, stuurslot ontgrendeld
(stuur naar links of rechts
vrij draaibaar)
* In deze standen kan de sleutel uit het
contactslot worden getrokken
• Stuur tot de aanslag naar links draaien
e Attentie:
Het stuur alleen in deze stand
vergrendelen!
OFF* Ontsteking en verlichting
uit, stuurslot vergrendeld
I*Stadslicht ingeschakeld,
stuurslot vergrendeld
L Opmerking:
Het stadslicht slechts voor
een beperkte tijdsduur in-
schakelen. Op de laadtoe-
stand van de accu letten!
10R13bkn4.book Seite 9 Montag, 22. September 2003 3:54 15
Page 12 of 88
11
10
Overzicht en bediening
Kilometer-/
kilometerdagteller
Display 1 dient zowel voor
de kilometer- als voor de
kilometerdagteller.
Omschakelen tussen kilome- ter-/kilometerdagteller, toets 2
eenmaal even indrukken
Terugstellen van de kilome- terdagteller, bij weergave kilo-
meterdagteller, toets 2
indrukken tot weergave op nul
springt.
KlokKlok 3 telt bij het instellen alleen
omhoog, de uren en de minuten
kunnen apart worden ingesteld. Het contact aanzetten
Uren instellen:
Toets
4 even indrukken,
de tijd springt één uur verder
Toets 4 ingedrukt houden,
de uren tellen door.
Minuten instellen:
Toets 5 even indrukken, de
tijd springt één minuut verder
Toets 5 ingedrukt houden,
de minuten tellen door.
L Opmerking:
Hoe langer toets 4 of 5 wordt
ingedrukt, des te sneller telt
de tijd door.
Kilometerteller/klok
12345
10R13bkn4.book Seite 10 Montag, 22. September 2003 3:54 15
Page 13 of 88
111
11
Overzicht en bediening

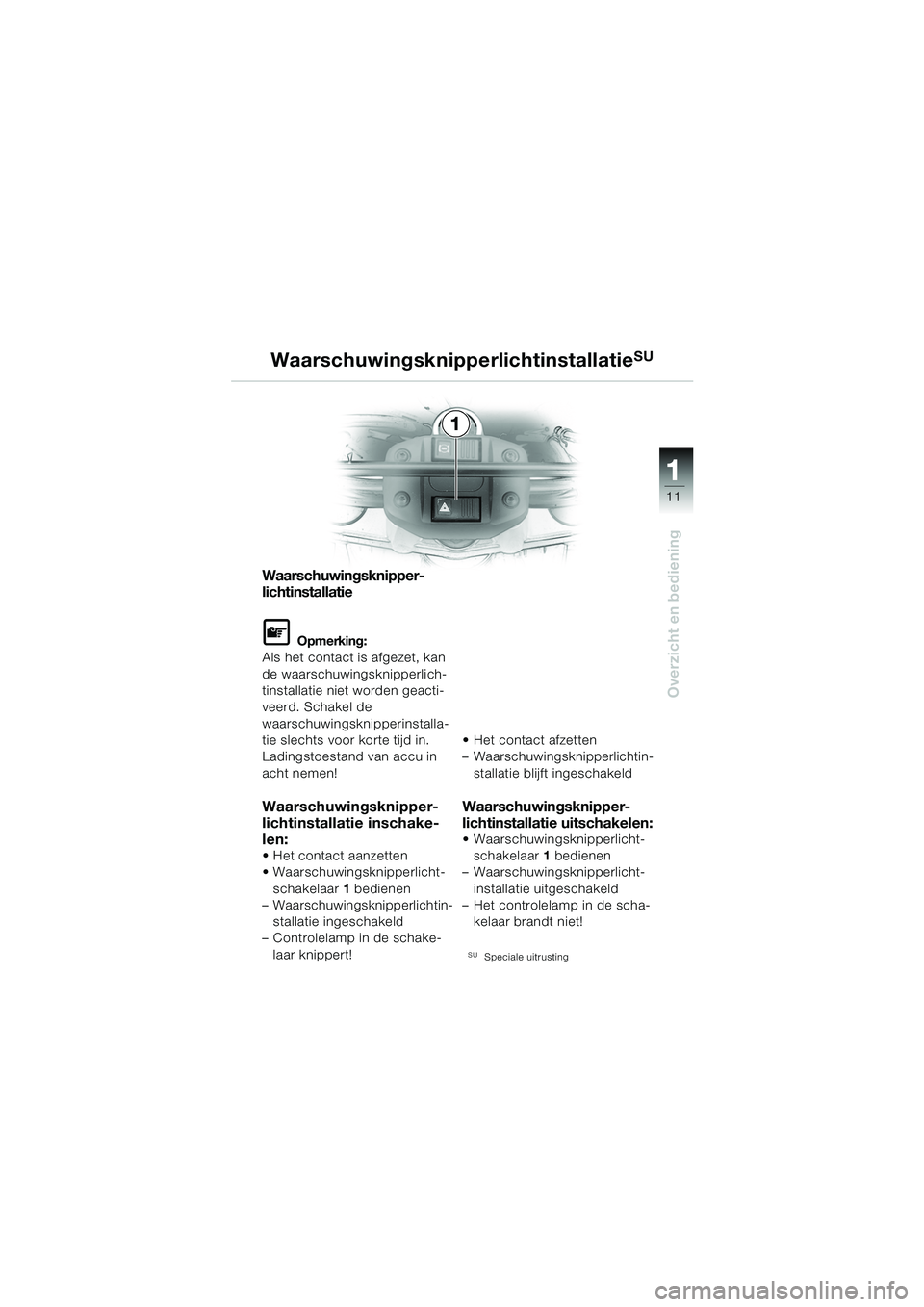

WaarschuwingsknipperlichtinstallatieSU
Waarschuwingsknipper-
lichtinstallatie
L Opmerking:
Als het contact is afgezet, kan
de waarschuwingsknipperlich-
tinstallatie niet worden geacti-
veerd. Schakel de
waarschuwingsknipperinstalla-
tie slechts voor korte tijd in.
Ladingstoestand van accu in
acht nemen!
Waarschuwingsknipper-
lichtinstallatie inschake-
len:
Het contact aanzetten
Waarschuwingsknipperlicht-
schakelaar 1 bedienen
– Waarschuwingsknipperlichtin-
stallatie ingeschakeld
– Controlelamp in de schake-
laar knippert! Het contact afzetten
– Waarschuwingsknipperlichtin-
stallatie blijft ingeschakeld
Waarschuwingsknipper-
lichtinstallatie uitschakelen:
Waarschuwingsknipperlicht-schakelaar 1 bedienen
– Waarschuwingsknipperlicht-
installatie uitgeschakeld
– Het controlelamp in de scha-
kelaar brandt niet!
SUSpeciale uitrusting
1
10R13bkn4.book Seite 11 Montag, 22. September 2003 3:54 15
Page 14 of 88
11
12
Overzicht en bediening
1
2
3
4

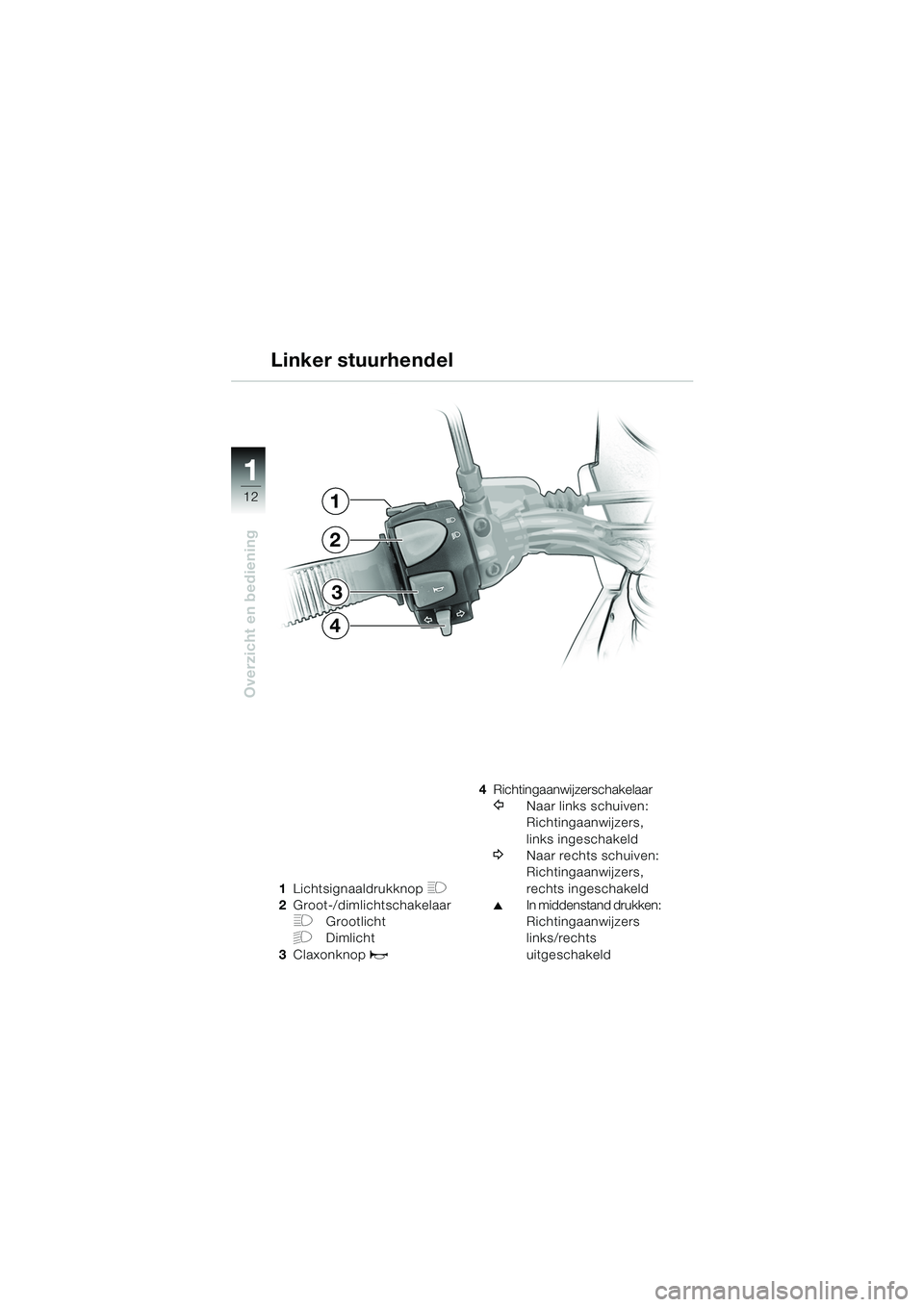

1Lichtsignaaldrukknop H
2Groot-/dimlichtschakelaar
FGrootlicht
GDimlicht
3 Claxonknop
z
4Richtingaanwijzerschakelaar
YNaar links schuiven:
Richtingaanwijzers,
links ingeschakeld
WNaar rechts schuiven:
Richtingaanwijzers,
rechts ingeschakeld
▲In middenstand drukken:
Richtingaanwijzers
links/rechts
uitgeschakeld
Linker stuurhendel
10R13bkn4.book Seite 12 Montag, 22. September 2003 3:54 15
Page 15 of 88
111
13
Overzicht en bediening
5
7
6

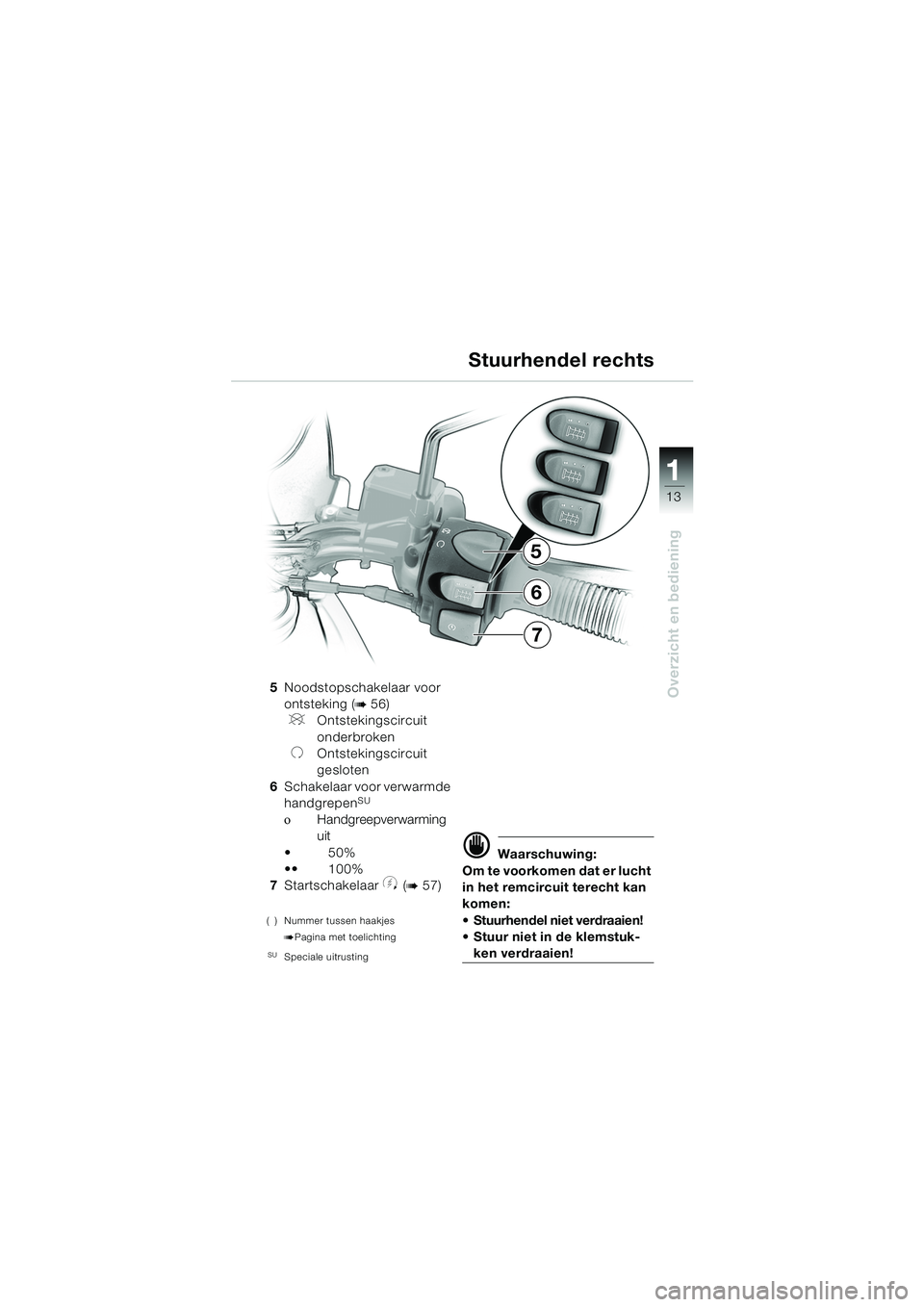

5Noodstopschakelaar voor
ontsteking (
b56)
VOntstekingscircuit
onderbroken
UOntstekingscircuit
gesloten
6 Schakelaar voor verwarmde
handgrepen
SU
οHandgreepverwarming
uit
50%
100%
7 Startschakelaar
y (b57)
( ) Nummer tussen haakjes
bPagina met toelichting
SUSpeciale uitrusting
d Waarschuwing:
Om te voorkomen dat er lucht
in het remcircuit terecht kan
komen:
Stuurhendel niet verdraaien!
Stuur niet in de klemstuk-
ken verdraaien!
Stuurhendel rechts
10R13bkn4.book Seite 13 Montag, 22. September 2003 3:54 15
Page 16 of 88
11
14
Overzicht en bediening
Buddyseat
verwijderen/vergrendelen
Motorfiets op de midden- of zijstandaard plaatsen
– De ondergrond moet vlak en stevig zijn!
Sleutel in buddyseatslot in richting A draaien
Afdekking 1 naar boven toe
verwijderen
Vergrendelingshendel 2 naar
boven trekken
– De buddyseat is ontgrendeld
De buddyseat verwijderene Attentie:
Let erop dat de buddyseat
goed wordt vergrendeld als hij
weer wordt gemonteerd!
De buddyseat in de houder schuiven
De buddyseat onder lichte druk
in de houder vergrendelen
Afdekking aanbrengen
Buddyseatslot afsluiten
Buddyseat
A
1
2
10R13bkn4.book Seite 14 Montag, 22. September 2003 3:54 15
Page 17 of 88
111
15

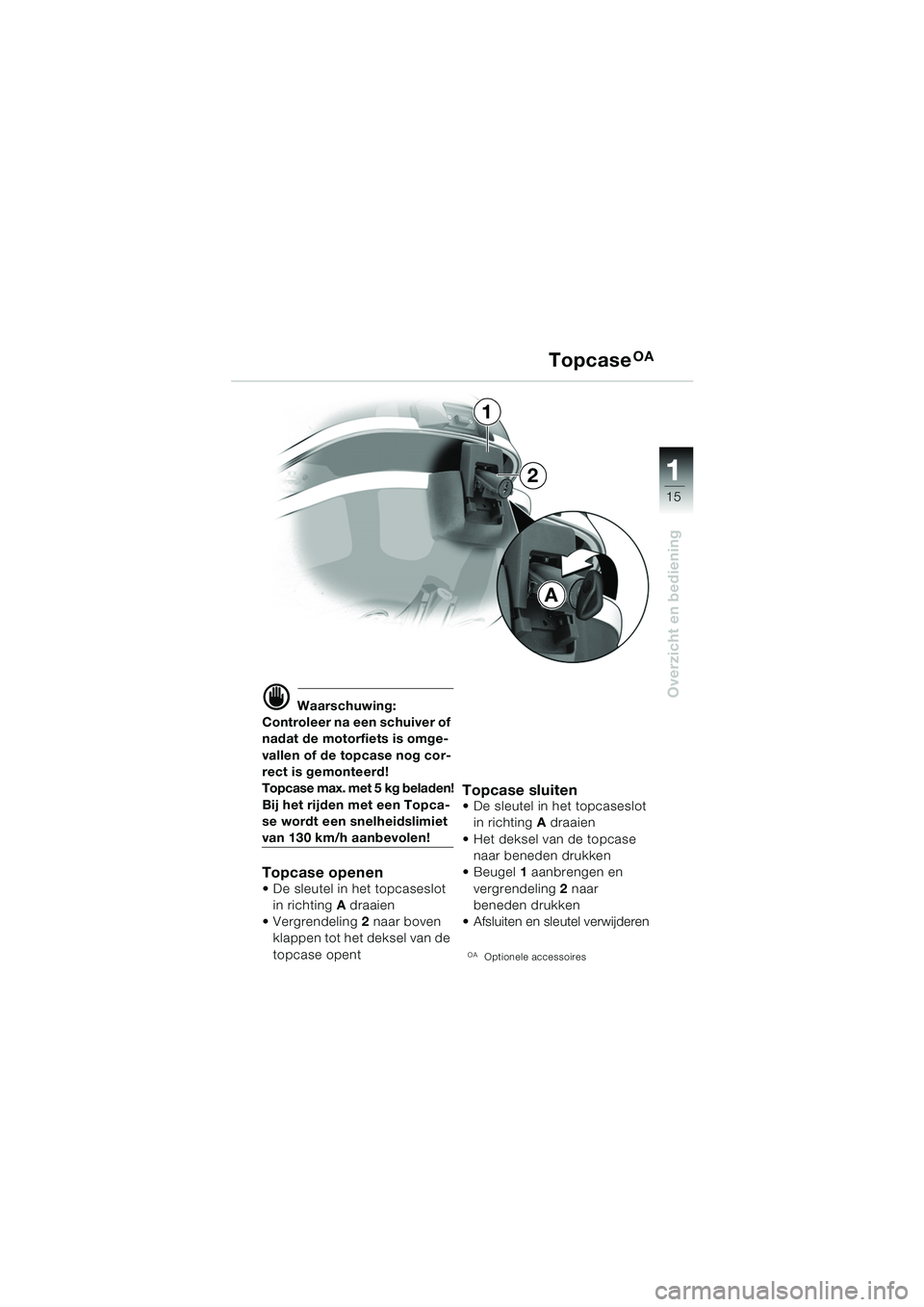

Overzicht en bedieningd Waarschuwing:
Controleer na een schuiver of
nadat de motorfiets is omge-
vallen of de topcase nog cor-
rect is gemonteerd!
Topcase max. met 5 kg beladen!
Bij het rijden met een Topca-
se wordt een snelheidslimiet
van 130 km/h aanbevolen!
Topcase openen De sleutel in het topcaseslot in richting A draaien
Vergrendeling 2 naar boven
klappen tot het deksel van de
topcase opent
Topcase sluiten De sleutel in het topcaseslot in richting A draaien
Het deksel van de topcase naar beneden drukken
Beugel 1 aanbrengen en
vergrendeling 2 naar
beneden drukken
Afsluiten en sleutel verwijderen
OAOptionele accessoires
TopcaseOA
A
2
1
10R13bkn4.book Seite 15 Montag, 22. September 2003 3:54 15
Page 18 of 88
11
16
Overzicht en bediening
A
32

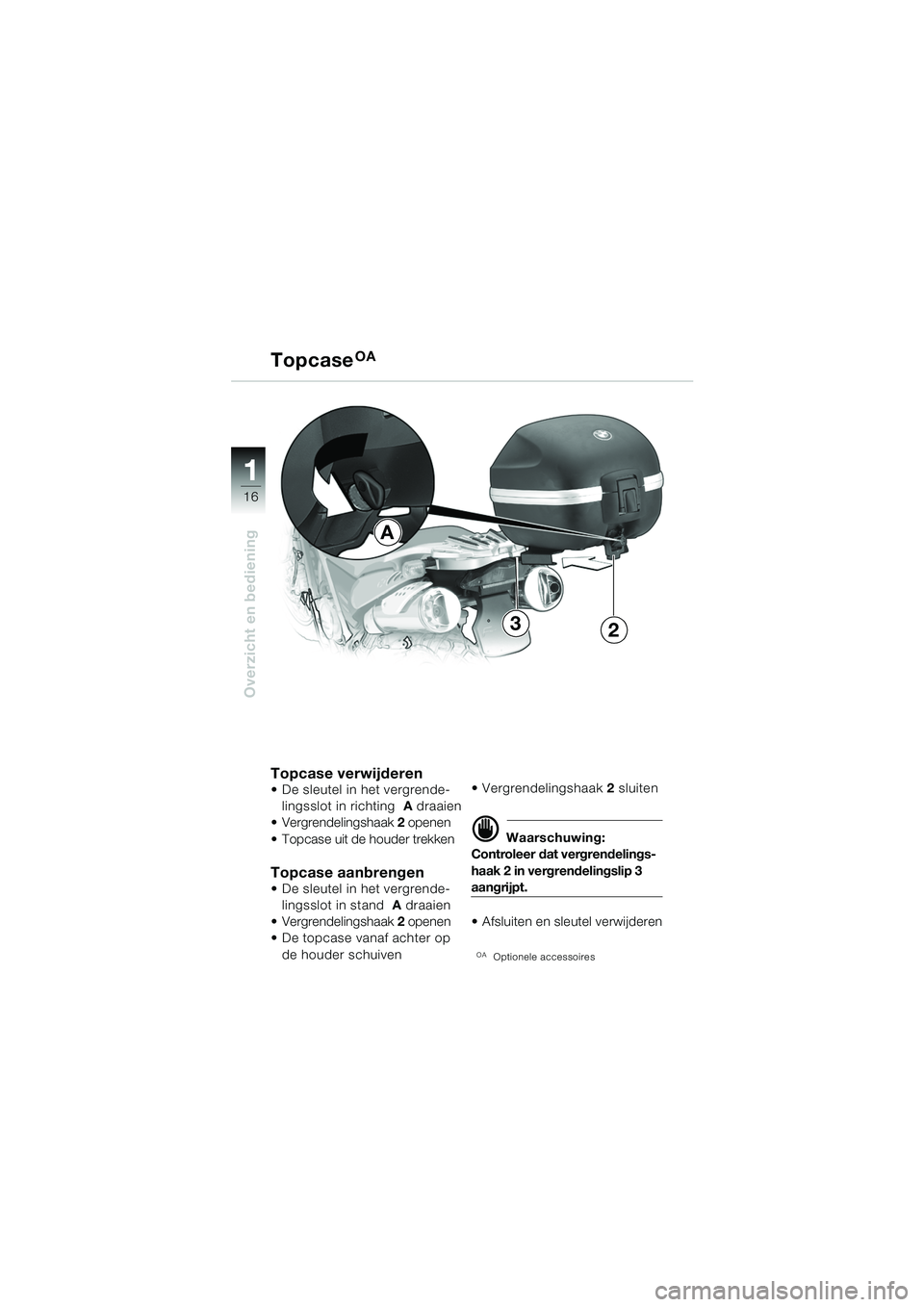

Topcase verwijderen De sleutel in het vergrende-lingsslot in richting A draaien
Vergrendelingshaak 2 openen
Topcase uit de houder trekken
Topcase aanbrengen De sleutel in het vergrende- lingsslot in stand A draaien
Vergrendelingshaak 2 openen
De topcase vanaf achter op
de houder schuiven Vergrendelingshaak
2 sluiten
d Waarschuwing:
Controleer dat vergrendelings-
haak 2 in vergrendelingslip 3
aangrijpt.
Afsluiten en sleutel verwijderen
OAOptionele accessoires
TopcaseOA
10R13bkn4.book Seite 16 Montag, 22. September 2003 3:54 15
Page 19 of 88
111
17
Overzicht en bediening
34
1
2
A

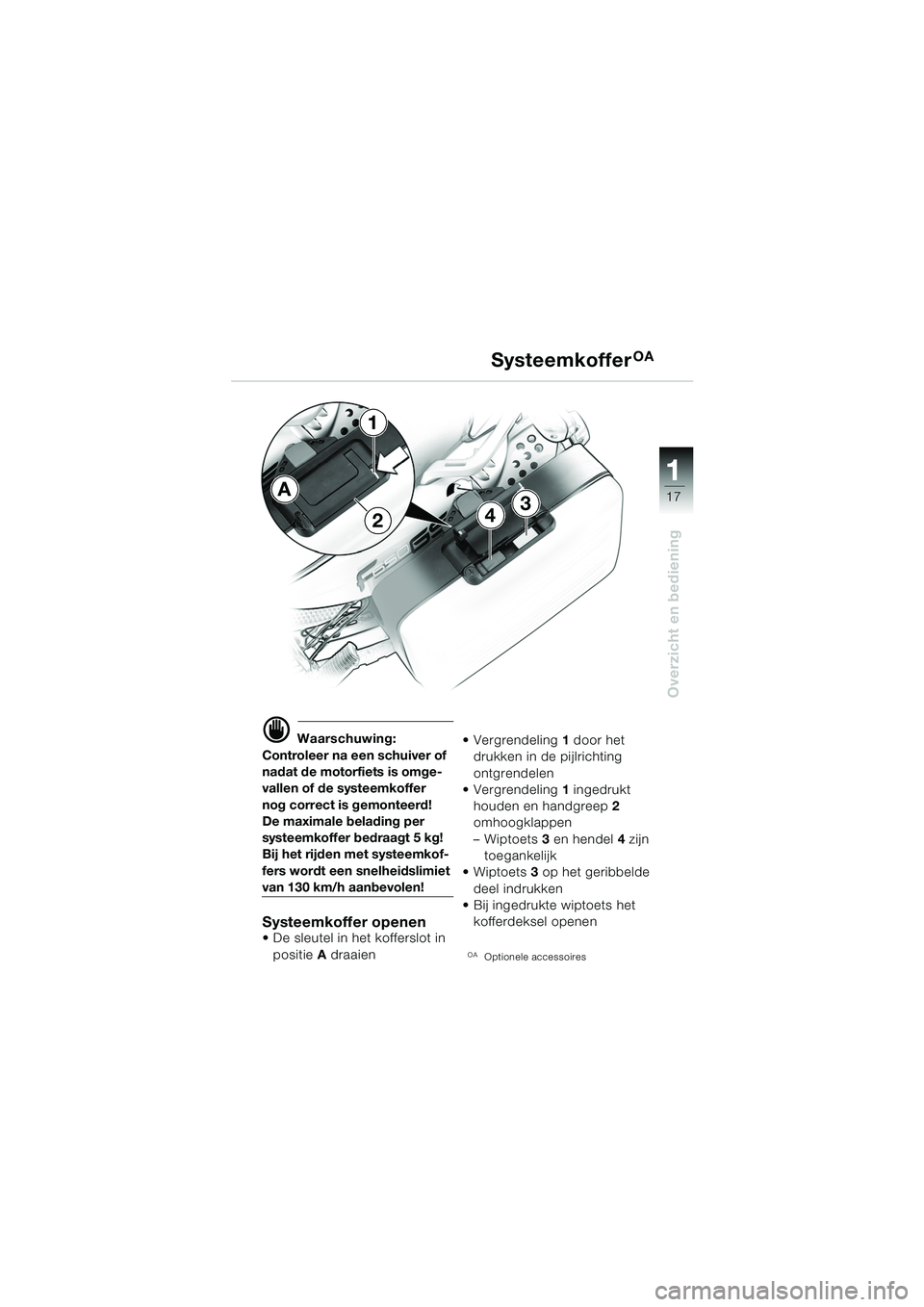

d Waarschuwing:
Controleer na een schuiver of
nadat de motorfiets is omge-
vallen of de systeemkoffer
nog correct is gemonteerd!
De maximale belading per
systeemkoffer bedraagt 5 kg!
Bij het rijden met systeemkof-
fers wordt een snelheidslimiet
van 130 km/h aanbevolen!
Systeemkoffer openen• De sleutel in het kofferslot in positie A draaien Vergrendeling
1 door het
drukken in de pijlrichting
ontgrendelen
Vergrendeling 1 ingedrukt
houden en handgreep 2
omhoogklappen
–Wiptoets 3 en hendel 4 zijn
toegankelijk
Wiptoets 3 op het geribbelde
deel indrukken
Bij ingedrukte wiptoets het
kofferdeksel openenOAOptionele accessoires
SysteemkofferOA
10r1301n4.fm Seite 17 Dienstag, 30. September 2003 3:29 15
Page 20 of 88
11
18
Overzicht en bediening

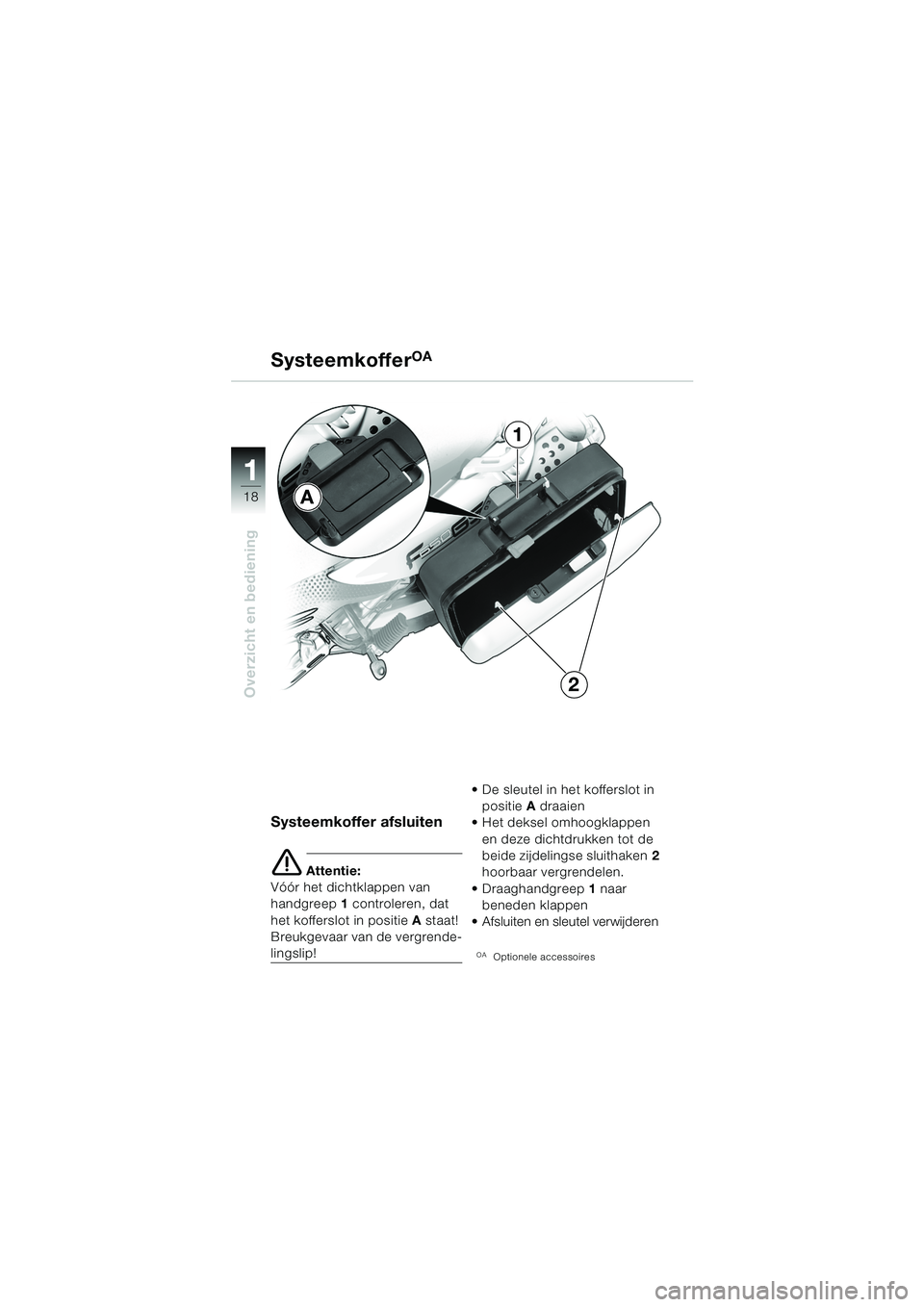

SysteemkofferOA
Systeemkoffer afsluiten
e Attentie:
Vóór het dichtklappen van
handgreep 1 controleren, dat
het kofferslot in positie A staat!
Breukgevaar van de vergrende-
lingslip! De sleutel in het kofferslot in
positie A draaien
Het deksel omhoogklappen
en deze dichtdrukken tot de
beide zijdelingse sluithaken 2
hoorbaar vergrendelen.
Draaghandgreep 1 naar
beneden klappen
Afsluiten en sleutel verwijderenOAOptionele accessoires
A
1
2
10R13bkn4.book Seite 18 Montag, 22. September 2003 3:54 15
