111
19
Overzicht en bediening
B
2
3
1
A
B
A

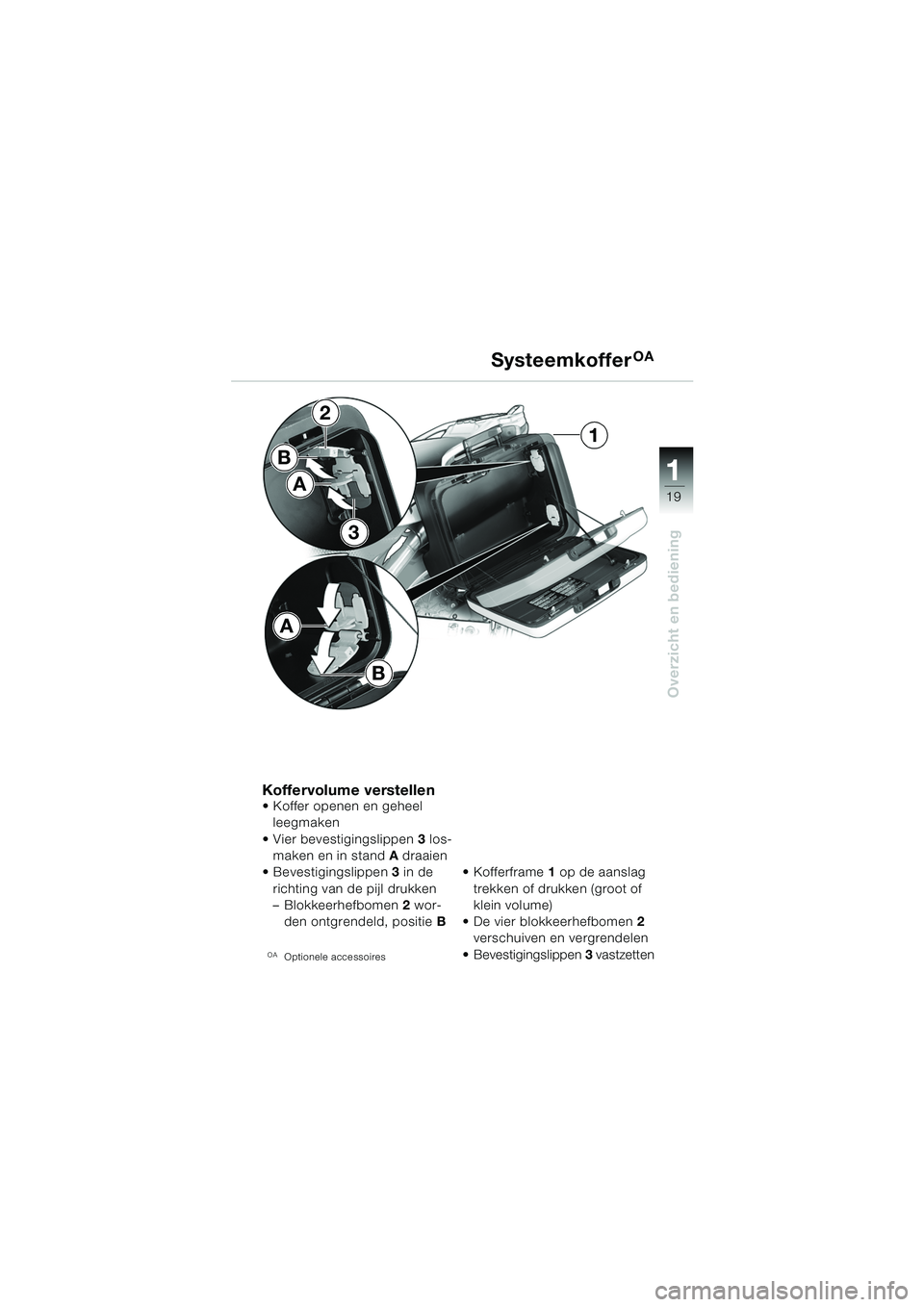

Koffervolume verstellen Koffer openen en geheel leegmaken
Vier bevestigingslippen 3 los-
maken en in stand A draaien
Bevestigingslippen 3 in de
richting van de pijl drukken
– Blokkeerhefbomen 2 wor-
den ontgrendeld, positie B
OAOptionele accessoires
Kofferframe 1 op de aanslag
trekken of drukken (groot of
klein volume)
De vier blokkeerhefbomen 2
verschuiven en vergrendelen
Bevestigingslippen 3 vastzetten
SysteemkofferOA
10R13bkn4.book Seite 19 Montag, 22. September 2003 3:54 15
Page 22 of 88
11
20
Overzicht en bediening
SysteemkofferOA

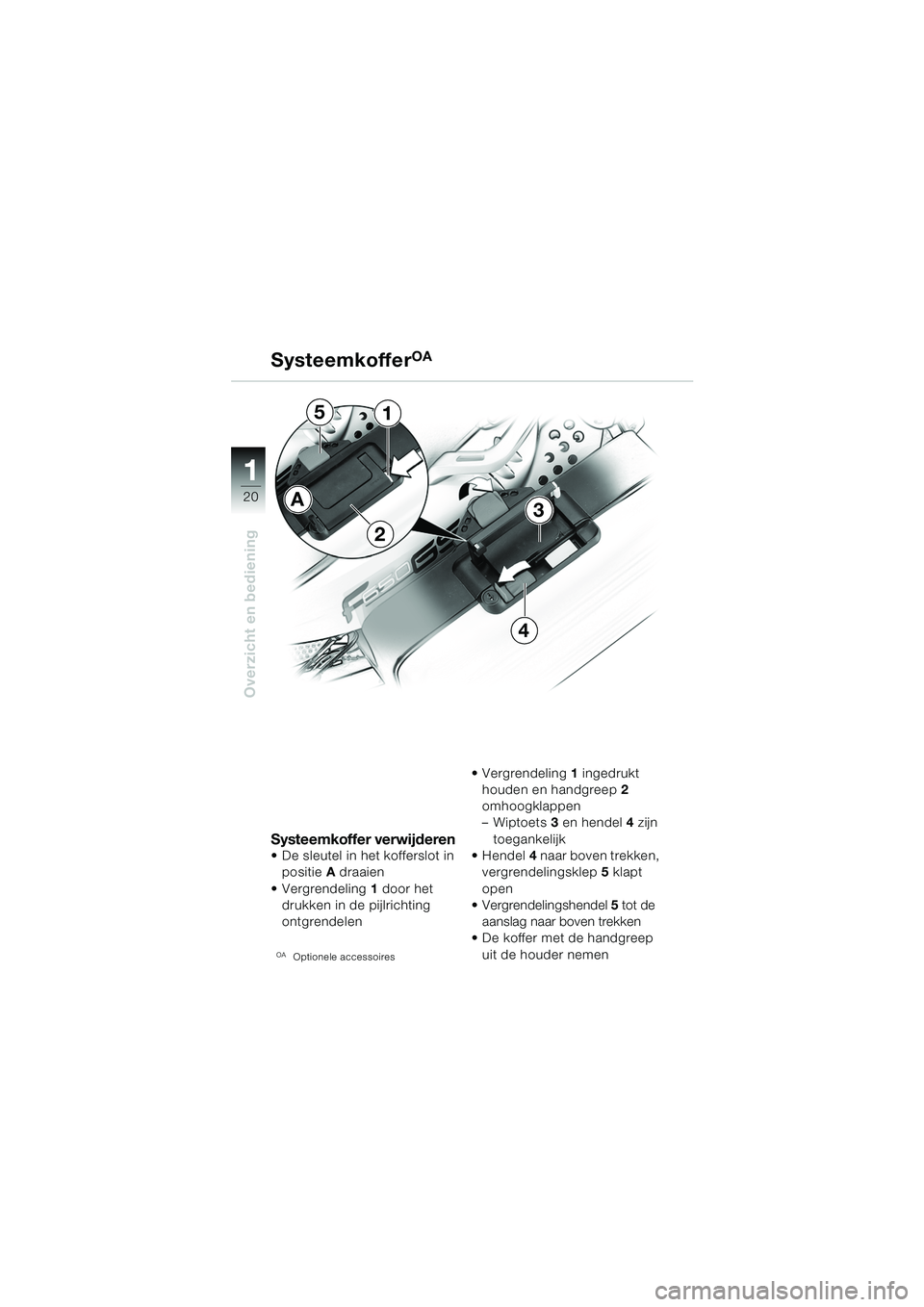

Systeemkoffer verwijderen
• De sleutel in het kofferslot in positie A draaien
Vergrendeling 1 door het
drukken in de pijlrichting
ontgrendelen
OAOptionele accessoires
Vergrendeling 1 ingedrukt
houden en handgreep 2
omhoogklappen
–Wiptoets 3 en hendel 4 zijn
toegankelijk
Hendel 4 naar boven trekken,
vergrendelingsklep 5 klapt
open
Vergrendelingshendel 5 tot de
aanslag naar boven trekken
De koffer met de handgreep
uit de houder nemen
3
4
5
A
1
2
10r1301n4.fm Seite 20 Dienstag, 30. September 2003 3:30 15
Page 23 of 88
111
21
Overzicht en bediening
SysteemkofferOA

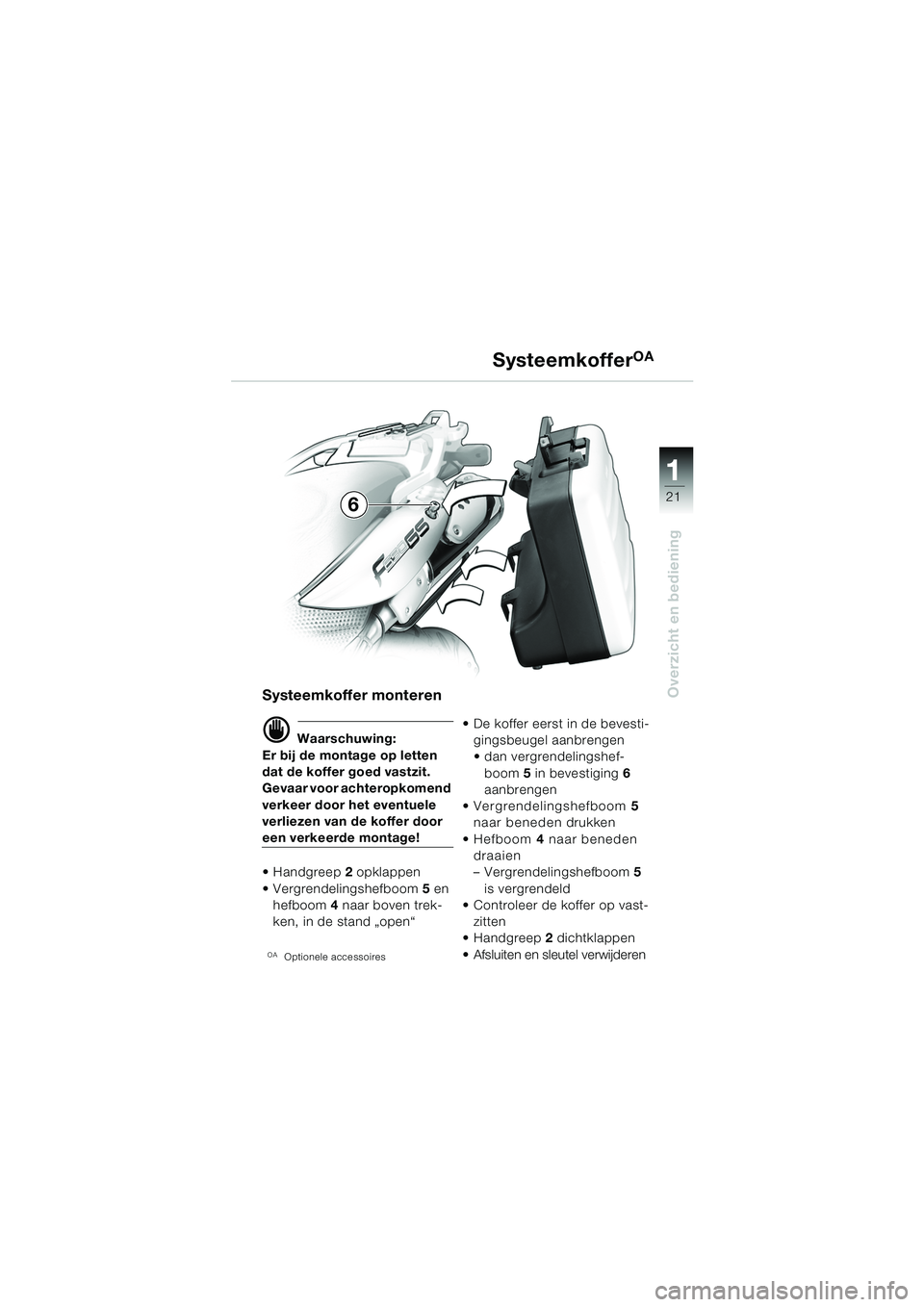

Systeemkoffer monteren
d Waarschuwing:
Er bij de montage op letten
dat de koffer goed vastzit.
Gevaar voor achteropkomend
verkeer door het eventuele
verliezen van de koffer door
een verkeerde montage!
•Handgreep 2 opklappen
Vergrendelingshefboom 5 en
hefboom 4 naar boven trek-
ken, in de stand „open“
OAOptionele accessoires
De koffer eerst in de bevesti- gingsbeugel aanbrengen
dan vergrendelingshef-
boom 5 in bevestiging 6
aanbrengen
Vergrendelingshefboom 5
naar beneden drukken
Hefboom 4 naar beneden
draaien
– Vergrendelingshefboom 5
is vergrendeld
Controleer de koffer op vast-
zitten
Handgreep 2 dichtklappen
Afsluiten en sleutel verwijderen
6
10r1301n4.fm Seite 21 Dienstag, 30. September 2003 3:31 15
Page 24 of 88
22

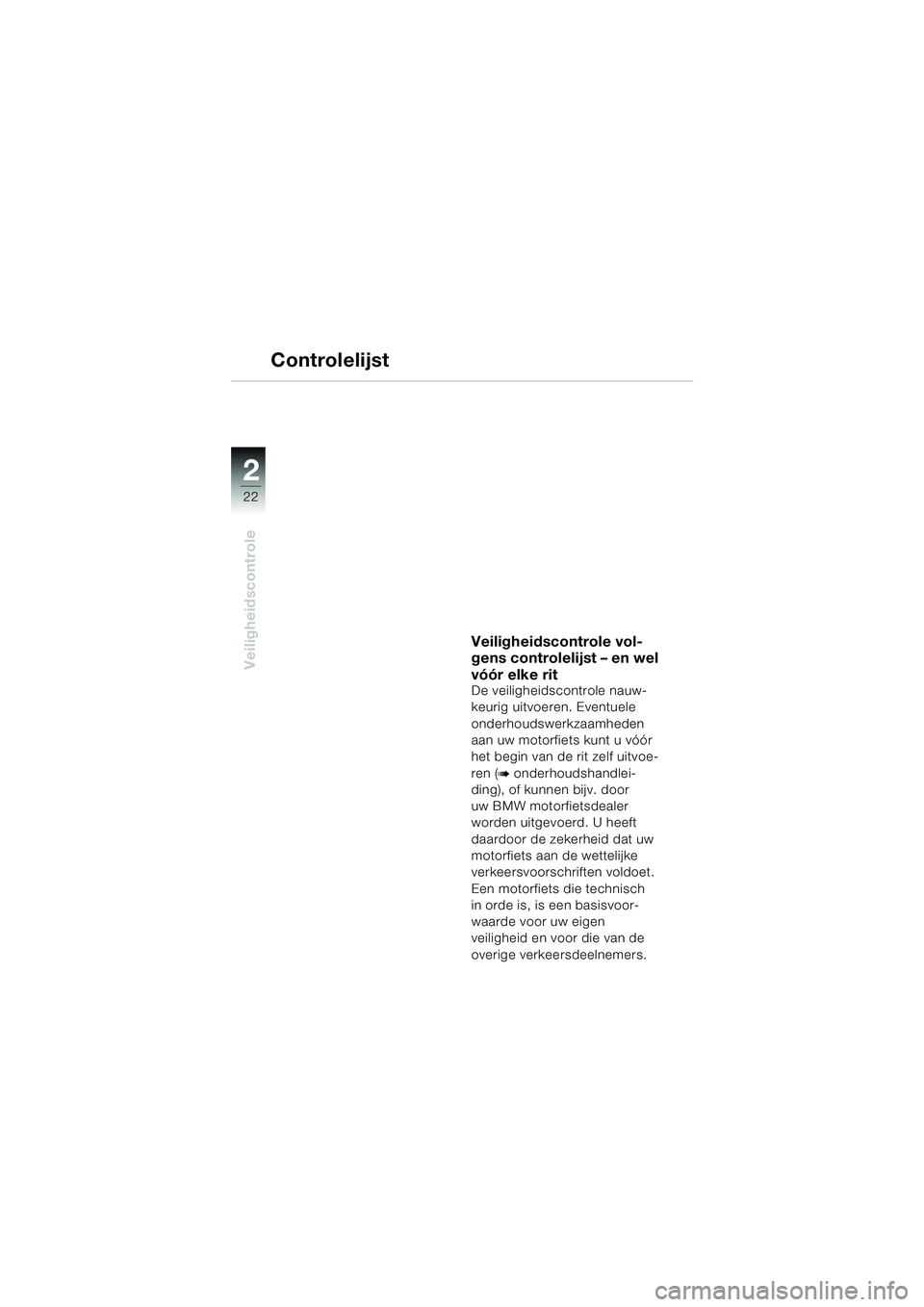

Veiligheidscontrole
2
Veiligheidscontrole vol-
gens controlelijst – en wel
vóór elke rit
De veiligheidscontrole nauw-
keurig uitvoeren. Eventuele
onderhoudswerkzaamheden
aan uw motorfiets kunt u vóór
het begin van de rit zelf uitvoe-
ren (
b onderhoudshandlei-
ding), of kunnen bijv. door
uw BMW motorfietsdealer
worden uitgevoerd. U heeft
daardoor de zekerheid dat uw
motorfiets aan de wettelijke
verkeersvoorschriften voldoet.
Een motorfiets die technisch
in orde is, is een basisvoor-
waarde voor uw eigen
veiligheid en voor die van de
overige verkeersdeelnemers.
Controlelijst
10R13bkn4.book Seite 22 Montag, 22. September 2003 3:54 15
Page 25 of 88
1
23
Veiligheidscontrole
2
Controlelijst
Controleer daarom voor het
begin van de rit de volgende
punten:
–Tankinhoud
– Speling koppelingsgreep
–Remdruk
– Remvloeistofpeil voor- en achterrem
– Werking van de ABS-waar-
schuwingslamp
–Ketting
– Demperinstelling en veer-
voorspanning
– Velgen, spaken, staat van de
band, profieldiepte en ban-
denspanning
–Belading
– Koelvloeistofpeil
–Verlichting – Controleer regelmatig, na
bepaalde afstanden, aan de
hand van de volgende hoofd-
stukken (bij elke tankstop):
– Motoroliepeil
(elke 2e tankstop):
– Remblokken
Neem bij problemen of moeilijk-
heden contact op met uw BMW
motorfietsdealer.
Deze staat u graag met raad en
daad terzijde.
10R13bkn4.book Seite 23 Montag, 22. September 2003 3:54 15
Page 26 of 88
24
Veiligheidscontrole
2

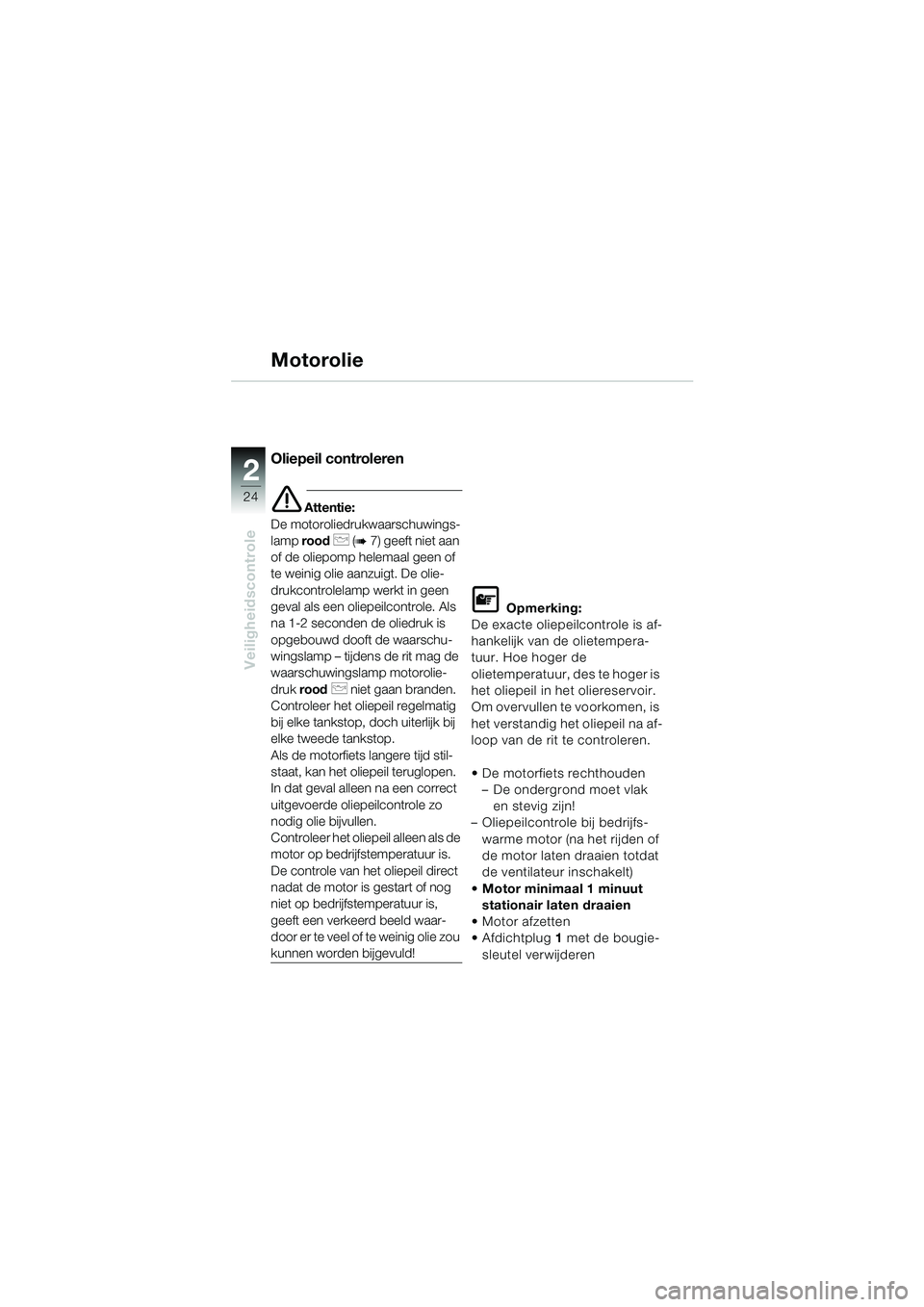

Motorolie
Oliepeil controleren
e Attentie:
De motoroliedrukwaarschuwings-
lamp rood
p (b7) geeft niet aan
of de oliepomp helemaal geen of
te weinig olie aanzuigt. De olie-
drukcontrolelamp werkt in geen
geval als een oliepeilcontrole. Als
na 1-2 seconden de oliedruk is
opgebouwd dooft de waarschu-
wingslamp – tijdens de rit mag de
waarschuwingslamp motorolie-
druk rood
p niet gaan branden.
Controleer het oliepeil regelmatig
bij elke tankstop, doch uiterlijk bij
elke tweede tankstop.
Als de motorfiets langere tijd stil-
staat, kan het oliepeil teruglopen.
In dat geval alleen na een correct
uitgevoerde oliepeilcontrole zo
nodig olie bijvullen.
Controleer het oliepeil alleen als de
motor op bedrijfstemperatuur is.
De controle van het oliepeil direct
nadat de motor is gestart of nog
niet op bedrijfstemperatuur is,
geeft een verkeerd beeld waar-
door er te veel of te weinig olie zou
kunnen worden bijgevuld!
L Opmerking:
De exacte oliepeilcontrole is af-
hankelijk van de olietempera-
tuur. Hoe hoger de
olietemperatuur, des te hoger is
het oliepeil in het oliereservoir.
Om overvullen te voorkomen, is
het verstandig het oliepeil na af-
loop van de rit te controleren.
De motorfiets rechthouden – De ondergrond moet vlak
en stevig zijn!
– Oliepeilcontrole bij bedrijfs-
warme motor (na het rijden of
de motor laten draaien totdat
de ventilateur inschakelt)
Motor minimaal 1 minuut stationair laten draaien
Motor afzetten
Afdichtplug 1 met de bougie-
sleutel verwijderen
10R13bkn4.book Seite 24 Montag, 22. September 2003 3:54 15
Page 27 of 88
1
25
Veiligheidscontrole
2
e Attentie:
Motorschade voorkomen:
– Het max. peil niet overschrijden!
– Het oliepeil niet tot onder het
minimum laten dalen!
Oliepeilstaaf 2 met een
schone en niet-pluizende
doek/lap afvegen
Voor de oliepeilcontrole afdichtplug 1 met
oliepeilstaaf 2 aanbrengen,
maar niet vastdraaien Het oliepeil aan de hand van
de markeringen aflezen:
MAX max. peil
MIN min. peil
Het verschil bedraagt
circa 0,4 liter
Zo nodig de motor via
vulopening 3, tot de middelste
markering A bijvullen
Afdichtplug 1 weer aanbrengen
De warmdraaiprocedure en de oliepeilcontrole zoals hiervoor
beschreven herhalen
1
Motorolie
MAX
A
MIN
BMW recommends Castrol
2
3
10R13bkn4.book Seite 25 Montag, 22. September 2003 3:54 15
Page 28 of 88
26
Veiligheidscontrole
2

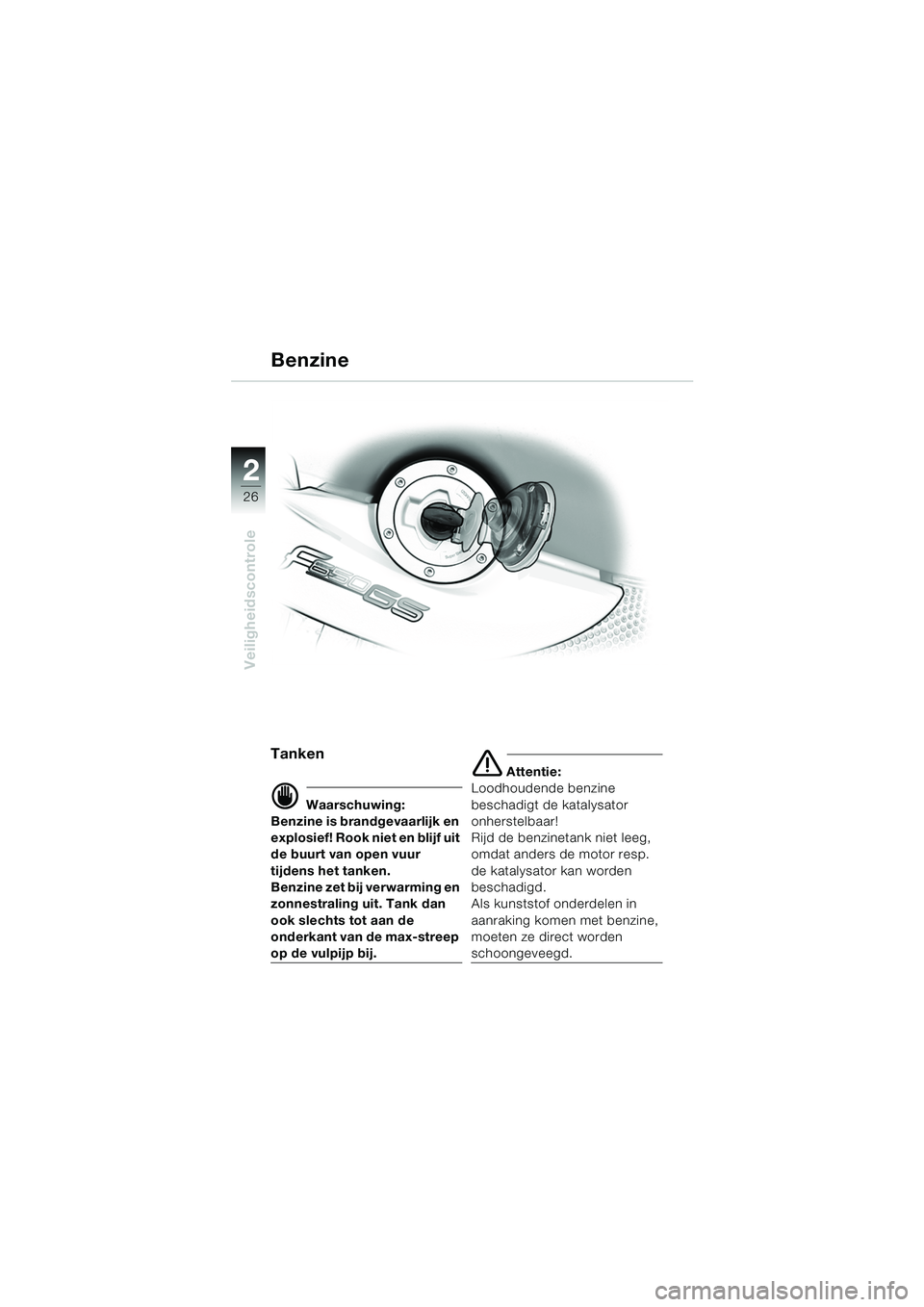

Tanken
d Waarschuwing:
Benzine is brandgevaarlijk en
explosief! Rook niet en blijf uit
de buurt van open vuur
tijdens het tanken.
Benzine zet bij verwarming en
zonnestraling uit. Tank dan
ook slechts tot aan de
onderkant van de max-streep
op de vulpijp bij.
e Attentie:
Loodhoudende benzine
beschadigt de katalysator
onherstelbaar!
Rijd de benzinetank niet leeg,
omdat anders de motor resp.
de katalysator kan worden
beschadigd.
Als kunststof onderdelen in
aanraking komen met benzine,
moeten ze direct worden
schoongeveegd.
Benzine
10R13bkn4.book Seite 26 Montag, 22. September 2003 3:54 15
Page 29 of 88
1
27
Veiligheidscontrole
2

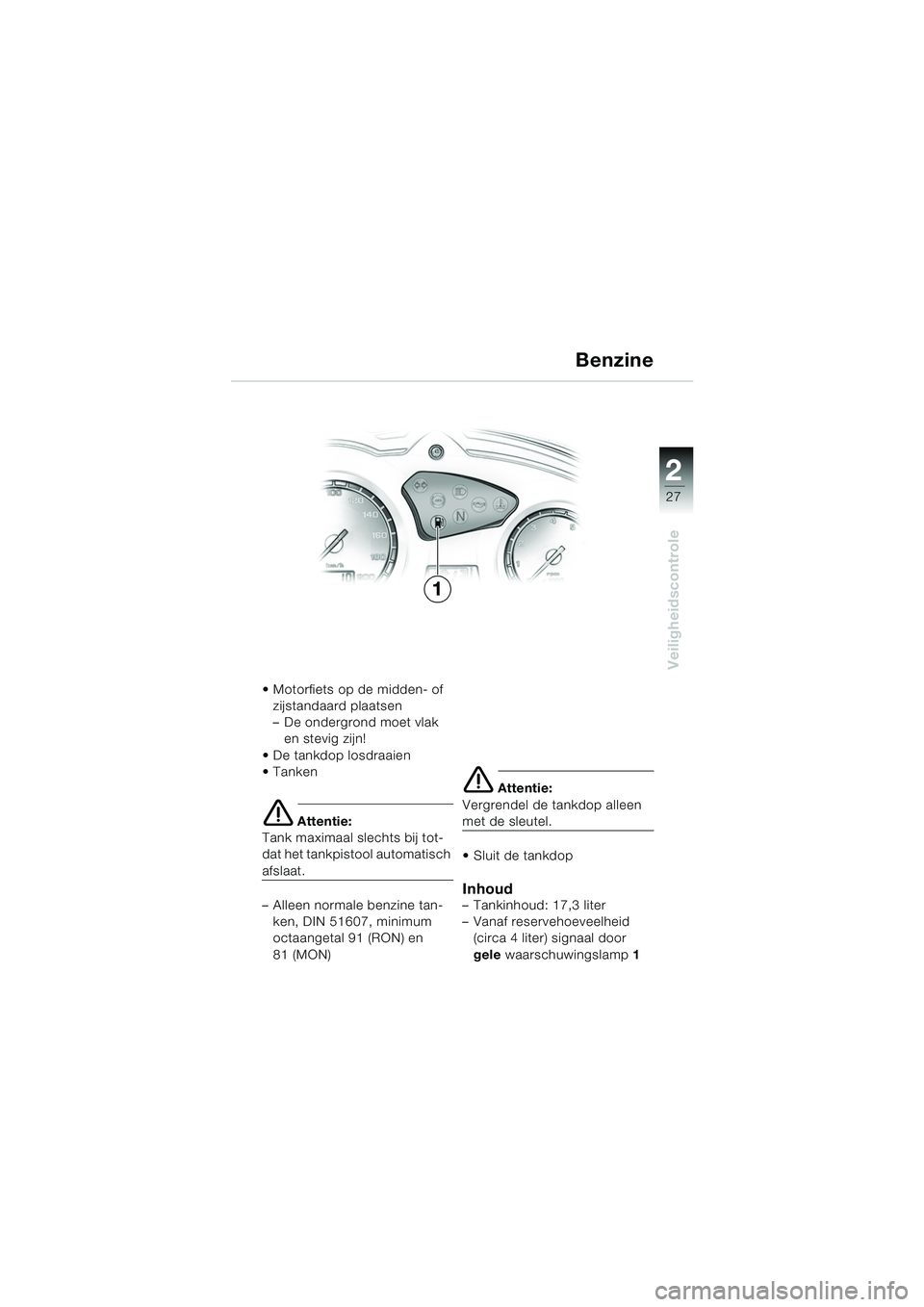

Motorfiets op de midden- of zijstandaard plaatsen
– De ondergrond moet vlak en stevig zijn!
De tankdop losdraaien
Tanken
e Attentie:
Tank maximaal slechts bij tot-
dat het tankpistool automatisch
afslaat.
– Alleen normale benzine tan- ken, DIN 51607, minimum
octaangetal 91 (RON) en
81 (MON)
e Attentie:
Vergrendel de tankdop alleen
met de sleutel.
Sluit de tankdop
Inhoud– Tankinhoud: 17,3 liter
– Vanaf reservehoeveelheid (circa 4 liter) signaal door
gele waarschuwingslamp 1
1 Benzine
10R13bkn4.book Seite 27 Montag, 22. September 2003 3:54 15
Page 30 of 88
28
Veiligheidscontrole
2
13
6
54
A
B

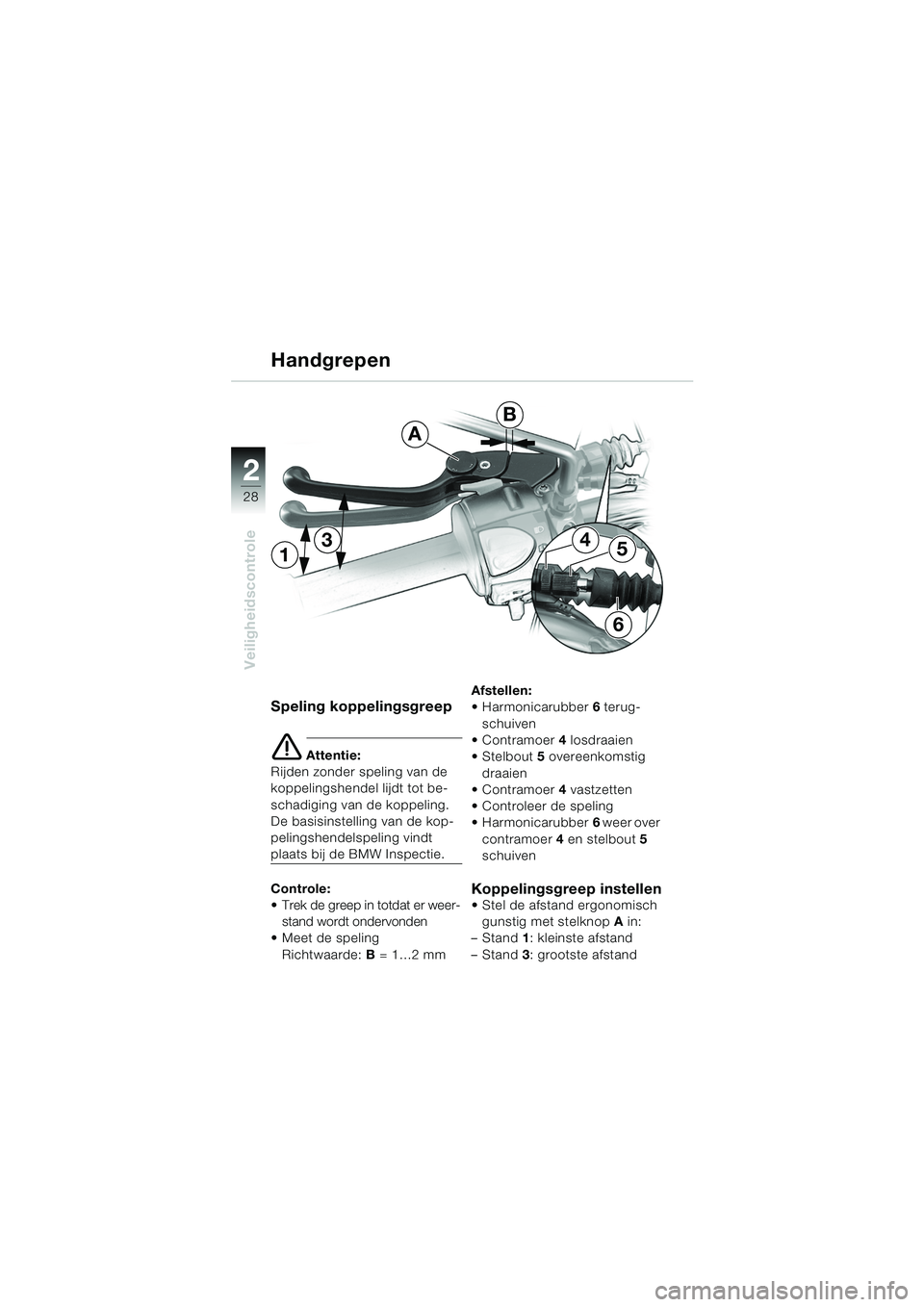

Speling koppelingsgreep
e Attentie:
Rijden zonder speling van de
koppelingshendel lijdt tot be-
schadiging van de koppeling.
De basisinstelling van de kop-
pelingshendelspeling vindt
plaats bij de BMW Inspectie.
Controle:
Trek de greep in totdat er weer- stand wordt ondervonden
Meet de speling
Richtwaarde: B = 1…2 mm Afstellen:
Harmonicarubber
6 terug-
schuiven
Contramoer 4 losdraaien
Stelbout 5 overeenkomstig
draaien
Contramoer 4 vastzetten
Controleer de speling
Harmonicarubber 6 weer over
contramoer 4 en stelbout 5
schuiven
Koppelingsgreep instellen Stel de afstand ergonomisch gunstig met stelknop A in:
–Stand 1: kleinste afstand
–Stand 3: grootste afstand
Handgrepen
10R13bkn4.book Seite 28 Montag, 22. September 2003 3:54 15
