BMW MOTORRAD G 650 GS 2010 Betriebsanleitung (in German)

Anzeigen

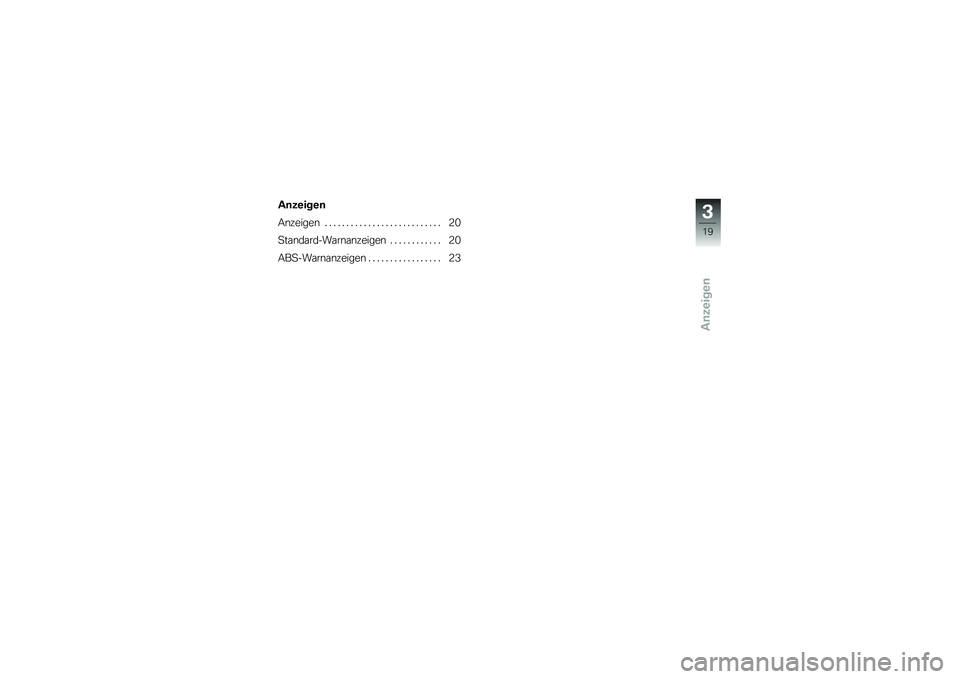

Anzeigen
Anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Standard-Warnanzeigen . . . . . . . . . . . . 20
ABS-Warnanzeigen . . . . . . . . . . . . . . . . . 23
3
19
zAnzeigen

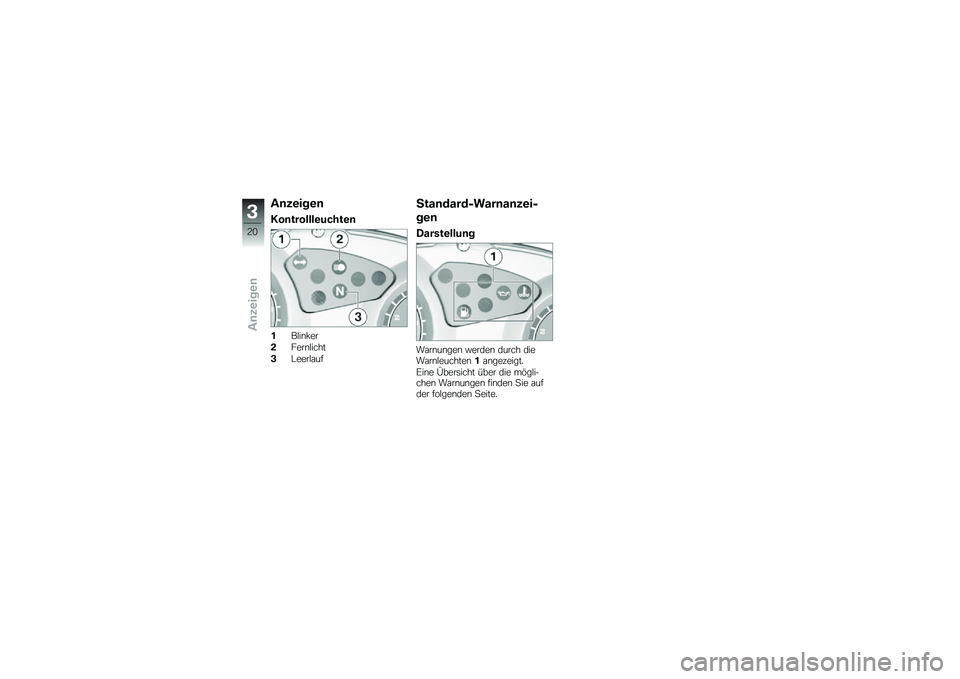

Anzeigen
Kontrollleuchten
1Blinker
2Fernlicht
3Leerlauf
Standard-Warnanzei-
gen
Darstellung
Warnungen werden durch dieWarnleuchten1angezeigt.
Eine Übersicht über die mögli-chen Warnungen finden Sie aufder folgenden Seite.
3
20
zAnzeigen

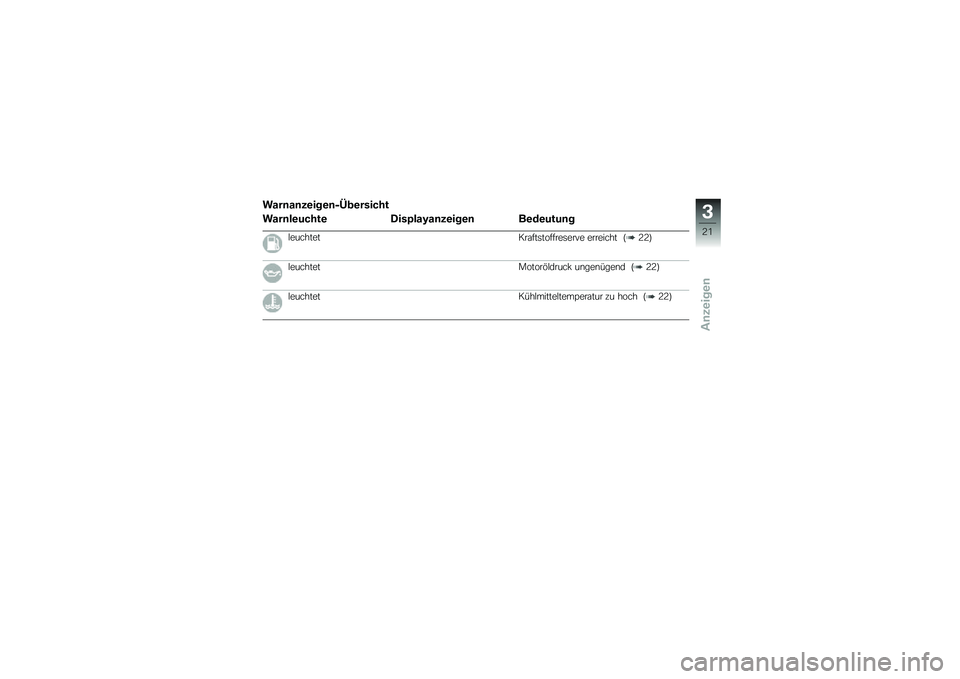

Warnanzeigen-Übersicht
Warnleuchte Displayanzeigen Bedeutung
leuchtetKraftstoffreserve erreicht (22)
leuchtetMotoröldruck ungenügend (22)
leuchtetKühlmitteltemperatur zu hoch (22)
3
21
zAnzeigen

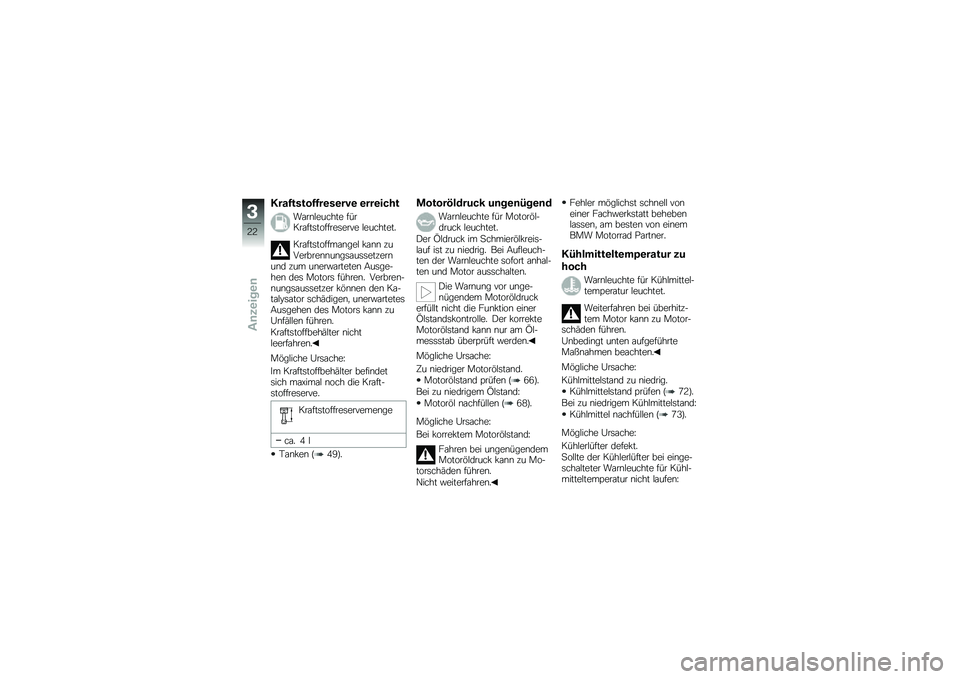

Kraftstoffreserve erreicht
Warnleuchte fürKraftstoffreserve leuchtet.
Kraftstoffmangel kann zuVerbrennungsaussetzernund zum unerwarteten Ausge-hen des Motors führen. Verbren-nungsaussetzer können den Ka-talysator schädigen, unerwartetesAusgehen des Motors kann zuUnfällen führen.
Kraftstoffbehälter nichtleerfahren.
Mögliche Ursache:
Im Kraftstoffbehälter befindetsich maximal noch die Kraft-stoffreserve.
Kraftstoffreservemenge
ca. 4 l
Tanken (49).
Motoröldruck ungenügend
Warnleuchte für Motoröl-druck leuchtet.
Der Öldruck im Schmierölkreis-lauf ist zu niedrig. Bei Aufleuch-ten der Warnleuchte sofort anhal-ten und Motor ausschalten.
Die Warnung vor unge-nügendem Motoröldruckerfüllt nicht die Funktion einerÖlstandskontrolle. Der korrekteMotorölstand kann nur am Öl-messstab überprüft werden.
Mögliche Ursache:
Zu niedriger Motorölstand.
Motorölstand prüfen (66).
Bei zu niedrigem Ölstand:
Motoröl nachfüllen (68).
Mögliche Ursache:
Bei korrektem Motorölstand:
Fahren bei ungenügendemMotoröldruck kann zu Mo-torschäden führen.
Nicht weiterfahren.
Fehler möglichst schnell voneiner Fachwerkstatt behebenlassen, am besten von einemBMW Motorrad Partner.
Kühlmitteltemperatur zu
hoch
Warnleuchte für Kühlmittel-temperatur leuchtet.
Weiterfahren bei überhitz-tem Motor kann zu Motor-schäden führen.
Unbedingt unten aufgeführteMaßnahmen beachten.
Mögliche Ursache:
Kühlmittelstand zu niedrig.
Kühlmittelstand prüfen (72).
Bei zu niedrigem Kühlmittelstand:
Kühlmittel nachfüllen (73).
Mögliche Ursache:
Kühlerlüfter defekt.
Sollte der Kühlerlüfter bei einge-schalteter Warnleuchte für Kühl-mitteltemperatur nicht laufen:
3
22
zAnzeigen

Fehler möglichst schnell voneiner Fachwerkstatt behebenlassen, am besten von einemBMW Motorrad Partner.
Mögliche Ursache:
Kühlung ungenügend.
Wenn möglich, zur Abkühlungdes Motors im Teillastbereichfahren.
Im Stau Motor ausschalten,jedoch Zündung eingeschaltetlassen, damit der Kühlerlüfter inBetrieb bleibt.
Sollte die Kühlmitteltempera-tur häufiger zu hoch sein, denFehler möglichst schnell voneiner Fachwerkstatt behebenlassen, am besten von einemBMW Motorrad Partner.

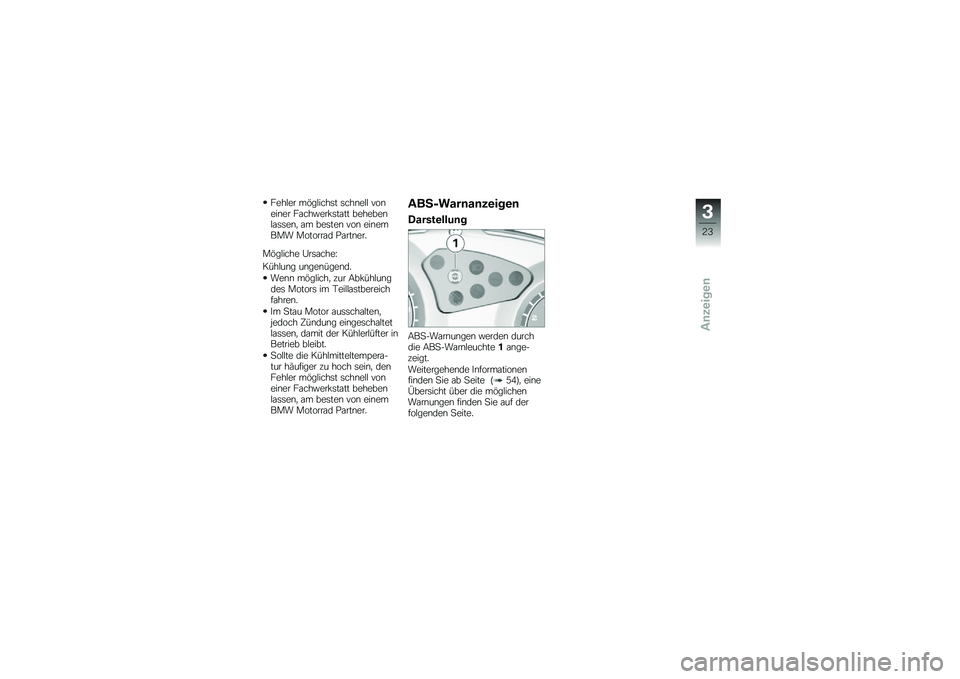

ABS-Warnanzeigen
Darstellung
ABS-Warnungen werden durchdie ABS-Warnleuchte1ange-zeigt.
Weitergehende Informationenfinden Sie ab Seite (54), eineÜbersicht über die möglichenWarnungen finden Sie auf derfolgenden Seite.
3
23
zAnzeigen

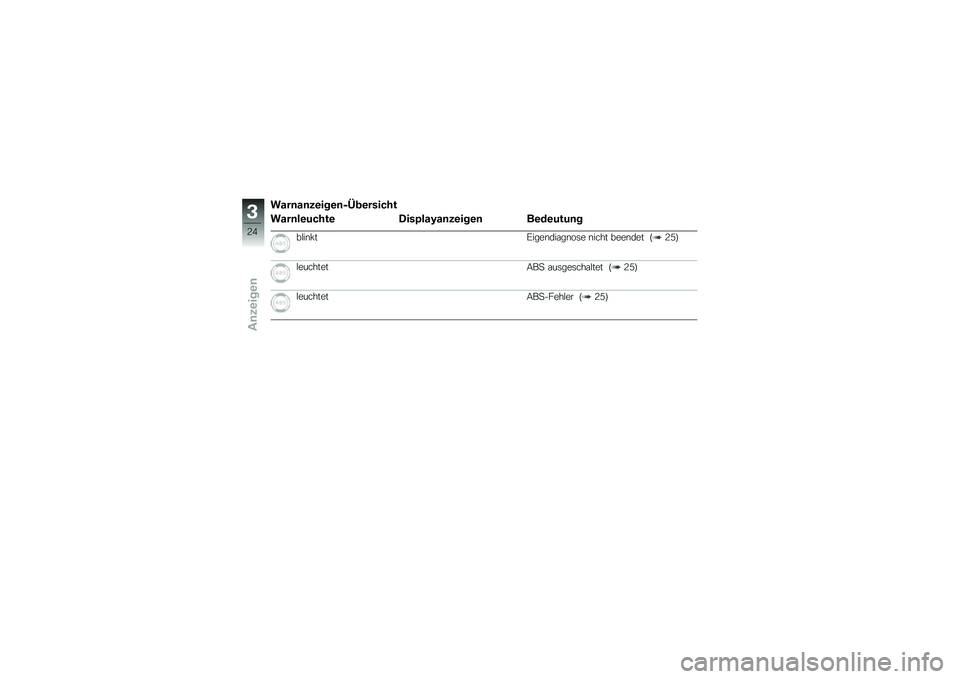

Warnanzeigen-Übersicht
Warnleuchte Displayanzeigen Bedeutung
blinktEigendiagnose nicht beendet (25)
leuchtetABS ausgeschaltet (25)
leuchtetABS-Fehler (25)
3
24
zAnzeigen

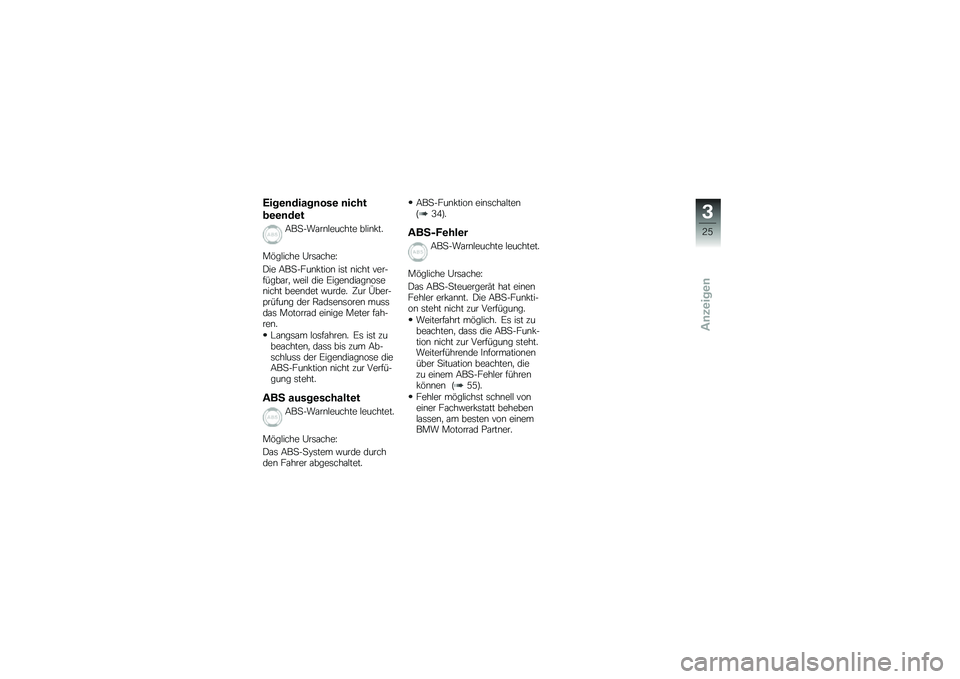

Eigendiagnose nicht
beendet
ABS-Warnleuchte blinkt.
Mögliche Ursache:
Die ABS-Funktion ist nicht ver-fügbar, weil die Eigendiagnosenicht beendet wurde. Zur Über-prüfung der Radsensoren mussdas Motorrad einige Meter fah-ren.
Langsam losfahren. Es ist zubeachten, dass bis zum Ab-schluss der Eigendiagnose dieABS-Funktion nicht zur Verfü-gung steht.
ABS ausgeschaltet
ABS-Warnleuchte leuchtet.
Mögliche Ursache:
Das ABS-System wurde durchden Fahrer abgeschaltet.
ABS-Funktion einschalten(34).
ABS-Fehler
ABS-Warnleuchte leuchtet.
Mögliche Ursache:
Das ABS-Steuergerät hat einenFehler erkannt. Die ABS-Funkti-on steht nicht zur Verfügung.
Weiterfahrt möglich. Es ist zubeachten, dass die ABS-Funk-tion nicht zur Verfügung steht.Weiterführende Informationenüber Situation beachten, diezu einem ABS-Fehler führenkönnen (55).
Fehler möglichst schnell voneiner Fachwerkstatt behebenlassen, am besten von einemBMW Motorrad Partner.
3
25
zAnzeigen

3
26
zAnzeigen

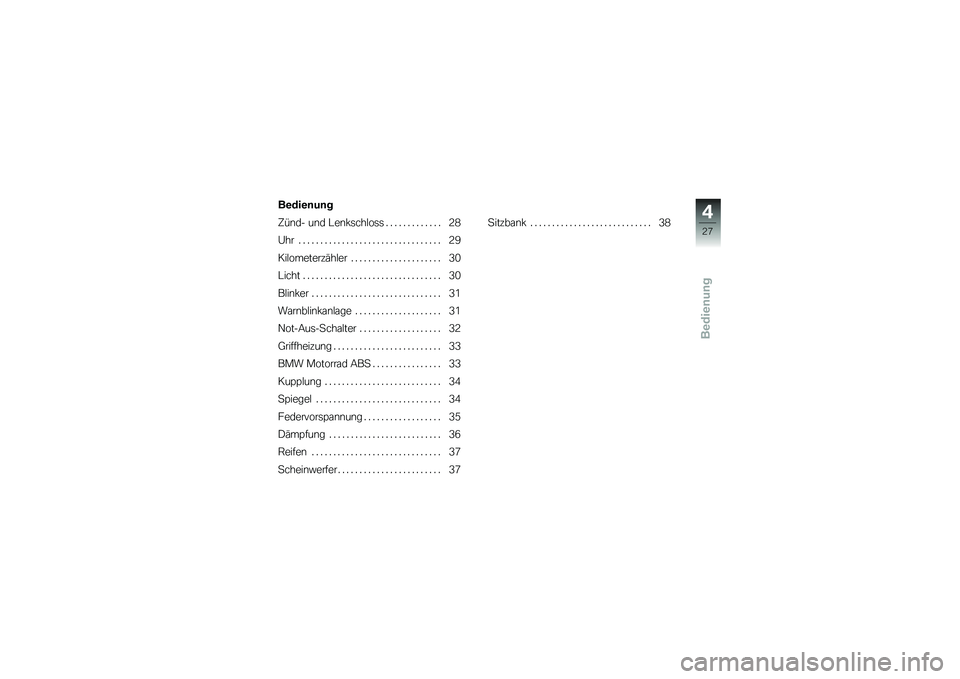

Bedienung
Bedienung
Zünd- und Lenkschloss . . . . . . . . . . . . . 28
Uhr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Kilometerzähler . . . . . . . . . . . . . . . . . . . . . 30
Licht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Blinker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Warnblinkanlage . . . . . . . . . . . . . . . . . . . . 31
Not-Aus-Schalter . . . . . . . . . . . . . . . . . . . 32
Griffheizung . . . . . . . . . . . . . . . . . . . . . . . . . 33
BMW Motorrad ABS . . . . . . . . . . . . . . . . 33
Kupplung . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Spiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Federvorspannung . . . . . . . . . . . . . . . . . . 35
Dämpfung . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Reifen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Scheinwerfer . . . . . . . . . . . . . . . . . . . . . . . . 37
Sitzbank . . . . . . . . . . . . . . . . . . . . . . . . . . . . 384
27
zBedienung

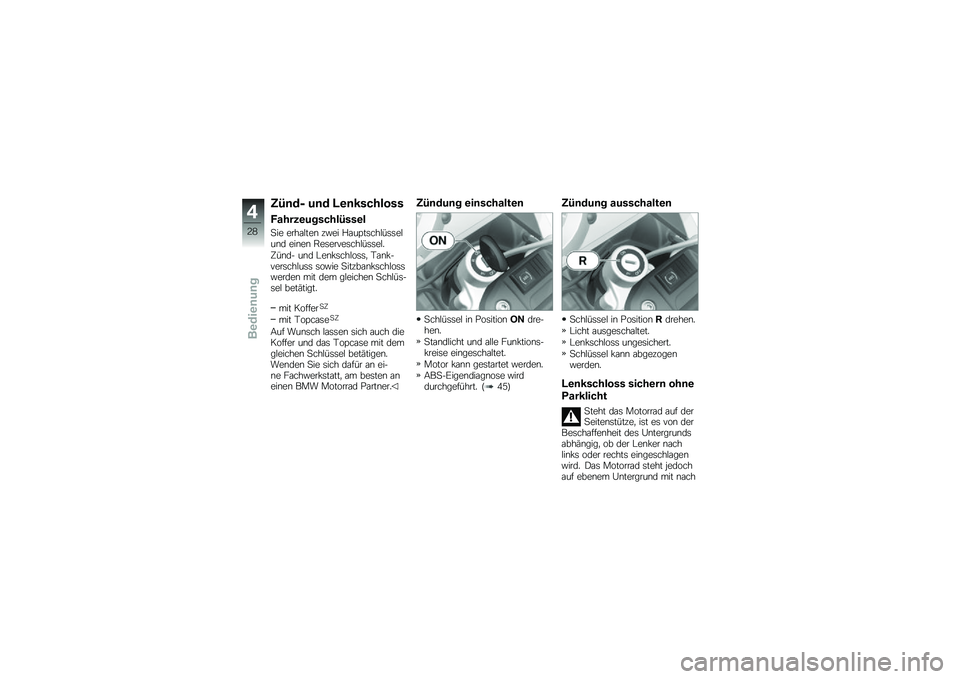

Zünd- und Lenkschloss
Fahrzeugschlüssel
Sie erhalten zwei Hauptschlüsselund einen Reserveschlüssel.
Zünd- und Lenkschloss, Tank-verschluss sowie Sitzbankschlosswerden mit dem gleichen Schlüs-sel betätigt.
mit KofferSZ
mit TopcaseSZ
Auf Wunsch lassen sich auch dieKoffer und das Topcase mit demgleichen Schlüssel betätigen.Wenden Sie sich dafür an ei-ne Fachwerkstatt, am besten aneinen BMW Motorrad Partner.
Zündung einschalten
Schlüssel in PositionONdre-hen.
Standlicht und alle Funktions-kreise eingeschaltet.
Motor kann gestartet werden.
ABS-Eigendiagnose wirddurchgeführt. (45)
Zündung ausschalten
Schlüssel in PositionRdrehen.
Licht ausgeschaltet.
Lenkschloss ungesichert.
Schlüssel kann abgezogenwerden.
Lenkschloss sichern ohne
Parklicht
Steht das Motorrad auf derSeitenstütze, ist es von derBeschaffenheit des Untergrundsabhängig, ob der Lenker nachlinks oder rechts eingeschlagenwird. Das Motorrad steht jedochauf ebenem Untergrund mit nach
4
28
zBedienung
