BMW MOTORRAD G 650 GS 2010 Betriebsanleitung (in German)
Manufacturer: BMW MOTORRAD, Model Year: 2010, Model line: G 650 GS, Model: BMW MOTORRAD G 650 GS 2010Pages: 134, PDF-Größe: 1.74 MB

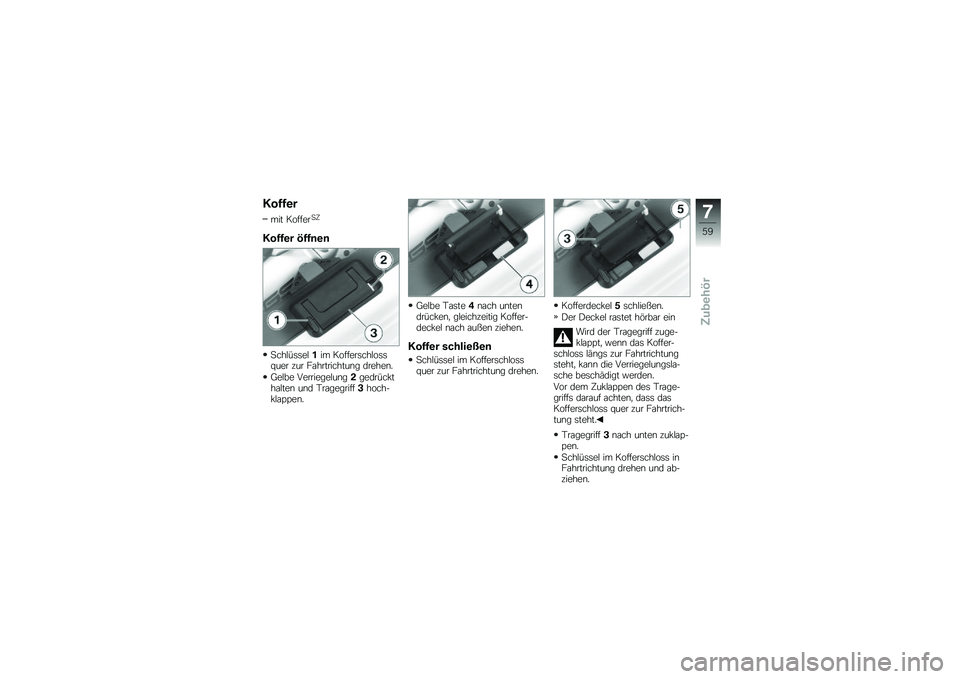

Page 61 of 134
Koffer
mit KofferSZ
Koffer öffnen
Schlüssel1im Kofferschlossquer zur Fahrtrichtung drehen.
Gelbe Verriegelung2gedrückthalten und Tragegriff3hoch-klappen.
Gelbe Taste4nach untendrücken, gleichzeitig Koffer-deckel nach außen ziehen.
Koffer schließen
Schlüssel im Kofferschlossquer zur Fahrtrichtung drehen.
Kofferdeckel5schließen.
Der Deckel rastet hörbar ein
Wird der Tragegriff zuge-klappt, wenn das Koffer-schloss längs zur Fahrtrichtungsteht, kann die Verriegelungsla-sche beschädigt werden.
Vor dem Zuklappen des Trage-griffs darauf achten, dass dasKofferschloss quer zur Fahrtrich-tung steht.
Tragegriff3nach unten zuklap-pen.
Schlüssel im Kofferschloss inFahrtrichtung drehen und ab-ziehen.
7
59
zZubehör

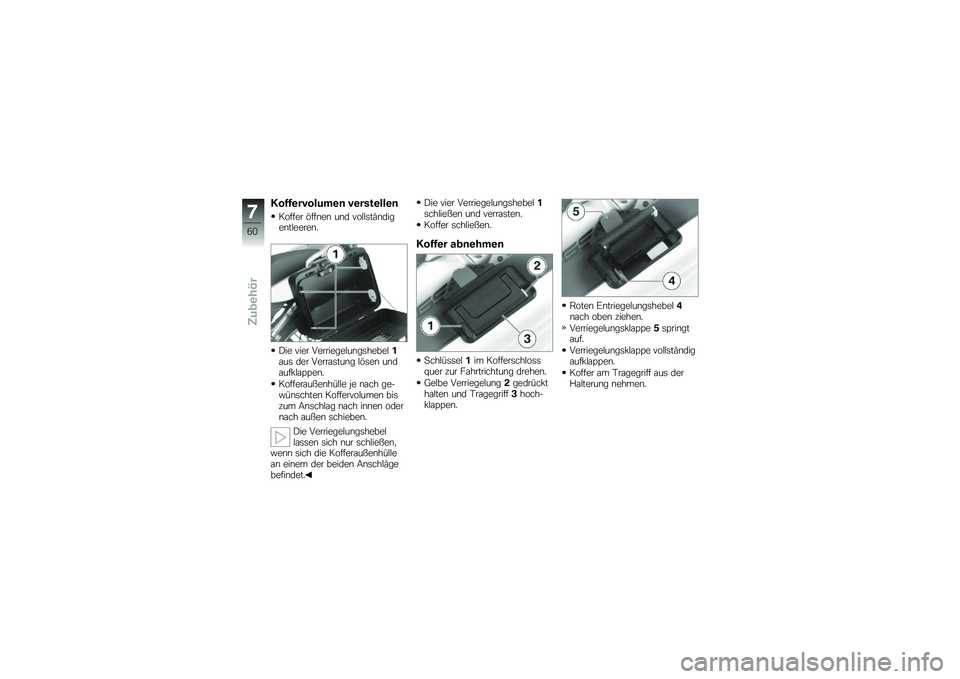

Page 62 of 134
Koffervolumen verstellen
Koffer öffnen und vollständigentleeren.
Die vier Verriegelungshebel1aus der Verrastung lösen undaufklappen.
Kofferaußenhülle je nach ge-wünschten Koffervolumen biszum Anschlag nach innen odernach außen schieben.
Die Verriegelungshebellassen sich nur schließen,wenn sich die Kofferaußenhüllean einem der beiden Anschlägebefindet.
Die vier Verriegelungshebel1schließen und verrasten.
Koffer schließen.
Koffer abnehmen
Schlüssel1im Kofferschlossquer zur Fahrtrichtung drehen.
Gelbe Verriegelung2gedrückthalten und Tragegriff3hoch-klappen.
Roten Entriegelungshebel4nach oben ziehen.
Verriegelungsklappe5springtauf.
Verriegelungsklappe vollständigaufklappen.
Koffer am Tragegriff aus derHalterung nehmen.
7
60
zZubehör

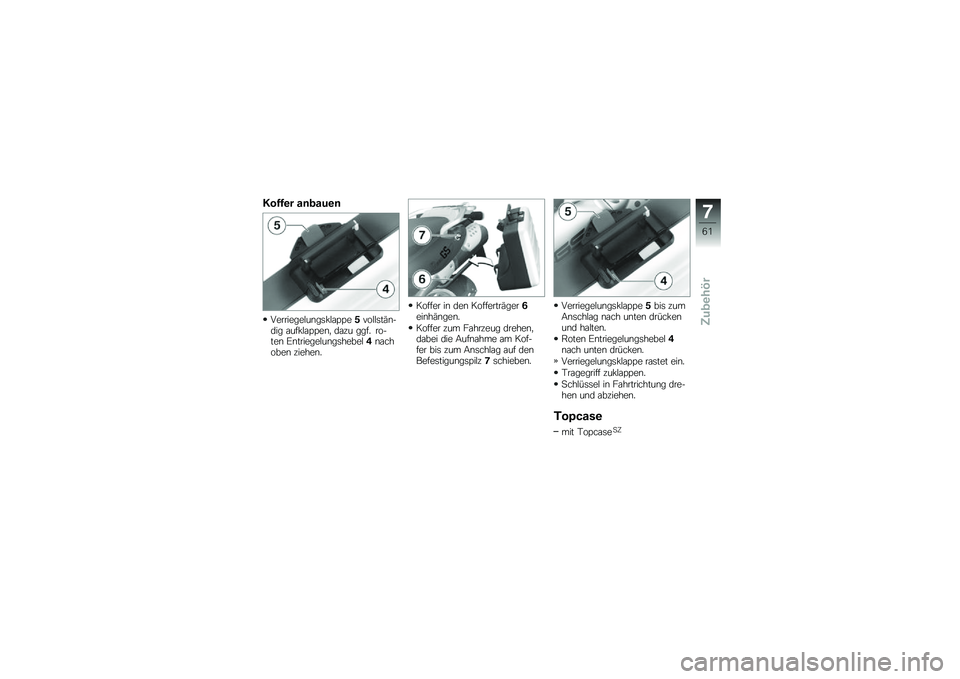

Page 63 of 134
Koffer anbauen
Verriegelungsklappe5vollstän-dig aufklappen, dazu ggf. ro-ten Entriegelungshebel4nachoben ziehen.
Koffer in den Kofferträger6einhängen.
Koffer zum Fahrzeug drehen,dabei die Aufnahme am Kof-fer bis zum Anschlag auf denBefestigungspilz7schieben.
Verriegelungsklappe5bis zumAnschlag nach unten drückenund halten.
Roten Entriegelungshebel4nach unten drücken.
Verriegelungsklappe rastet ein.
Tragegriff zuklappen.
Schlüssel in Fahrtrichtung dre-hen und abziehen.
Topcase
mit TopcaseSZ
7
61
zZubehör

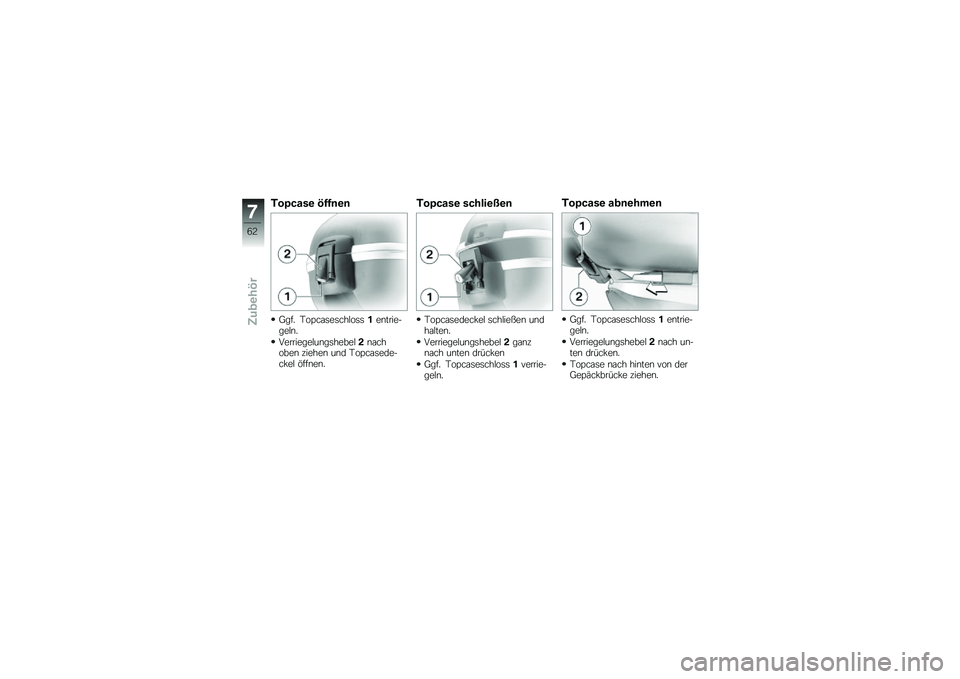

Page 64 of 134
Topcase öffnen
Ggf. Topcaseschloss1entrie-geln.
Verriegelungshebel2nachoben ziehen und Topcasede-ckel öffnen.
Topcase schließen
Topcasedeckel schließen undhalten.
Verriegelungshebel2ganznach unten drücken
Ggf. Topcaseschloss1verrie-geln.
Topcase abnehmen
Ggf. Topcaseschloss1entrie-geln.
Verriegelungshebel2nach un-ten drücken.
Topcase nach hinten von derGepäckbrücke ziehen.
7
62
zZubehör

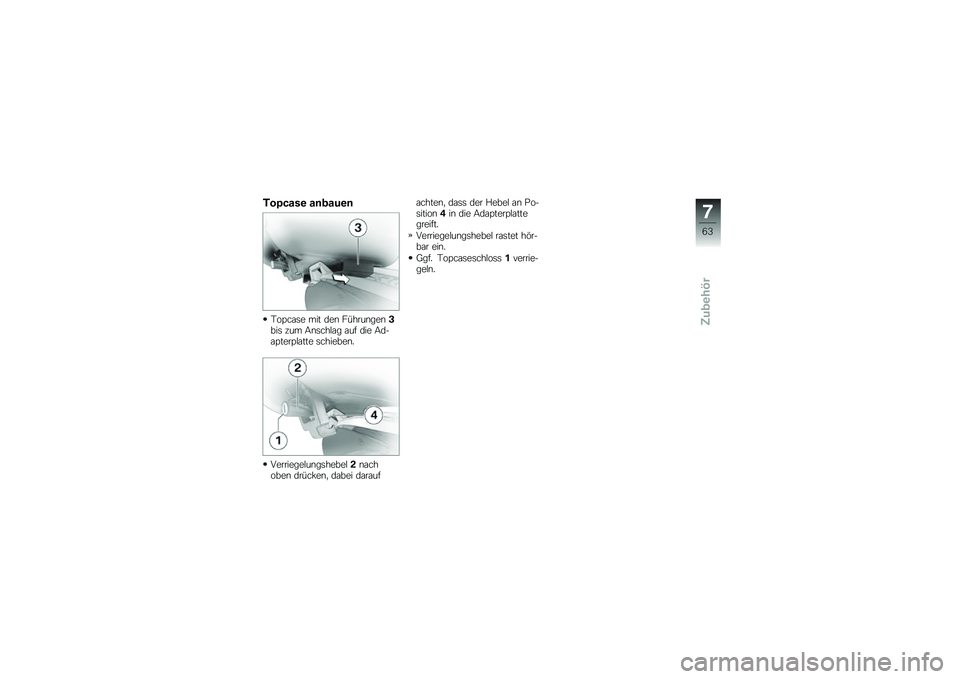

Page 65 of 134
Topcase anbauen
Topcase mit den Führungen3bis zum Anschlag auf die Ad-apterplatte schieben.
Verriegelungshebel2nachoben drücken, dabei darauf
achten, dass der Hebel an Po-sition4in die Adapterplattegreift.
Verriegelungshebel rastet hör-bar ein.
Ggf. Topcaseschloss1verrie-geln.
7
63
zZubehör
Page 66 of 134
7
64
zZubehör

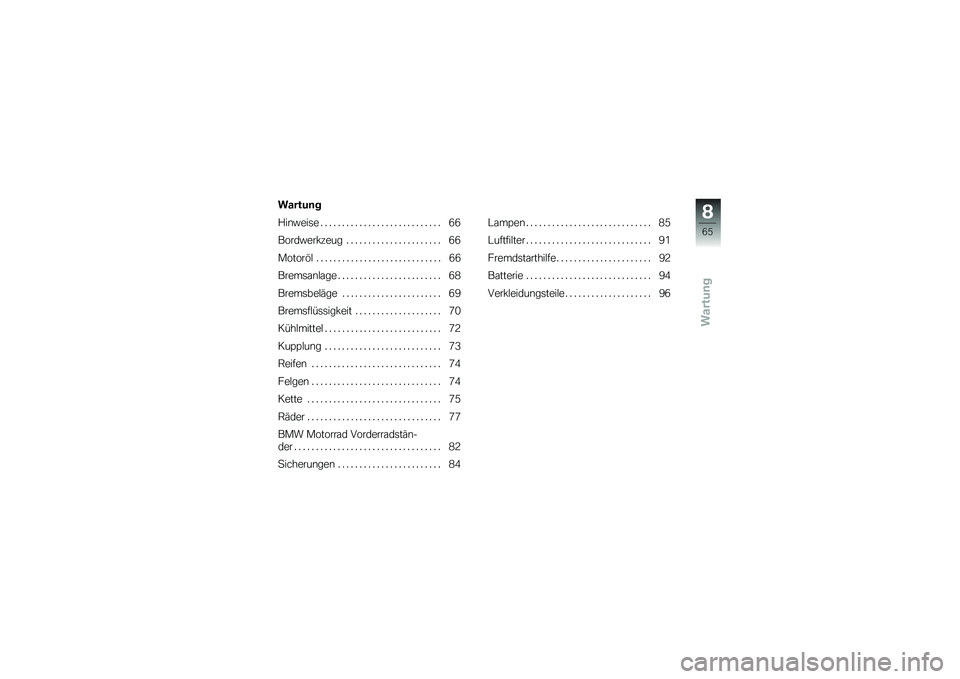

Page 67 of 134
Wartung
Wartung
Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Bordwerkzeug . . . . . . . . . . . . . . . . . . . . . . 66
Motoröl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Bremsanlage . . . . . . . . . . . . . . . . . . . . . . . . 68
Bremsbeläge . . . . . . . . . . . . . . . . . . . . . . . 69
Bremsflüssigkeit . . . . . . . . . . . . . . . . . . . . 70
Kühlmittel . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
Kupplung . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Reifen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Felgen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Kette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Räder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
BMW Motorrad Vorderradstän-
der . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
Sicherungen . . . . . . . . . . . . . . . . . . . . . . . . 84
Lampen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Luftfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
Fremdstarthilfe . . . . . . . . . . . . . . . . . . . . . . 92
Batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Verkleidungsteile . . . . . . . . . . . . . . . . . . . . 96
8
65
zWartung

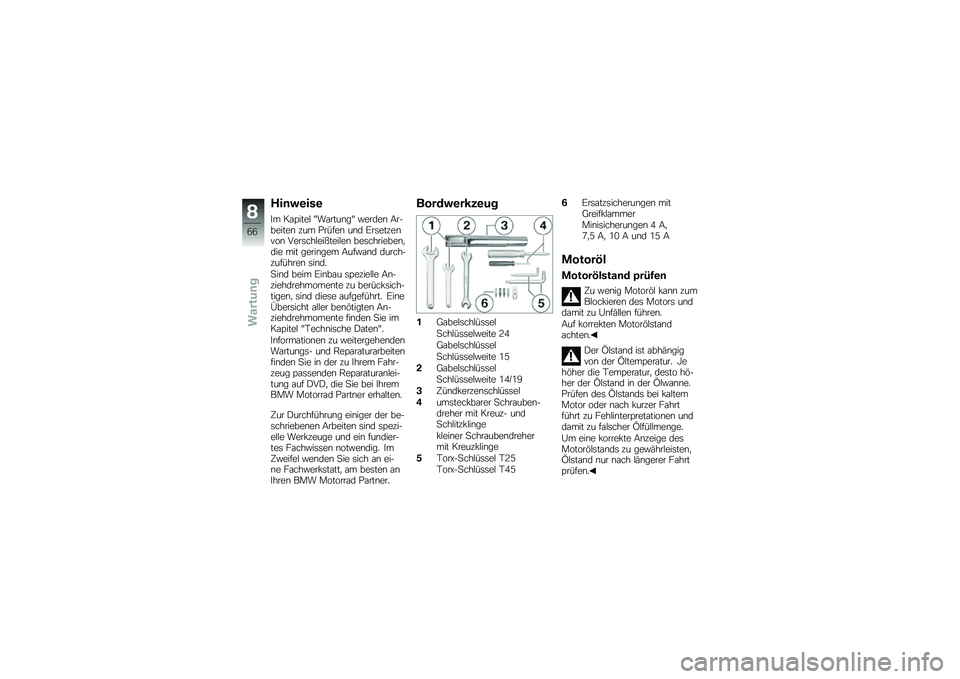

Page 68 of 134
Hinweise
Im Kapitel "Wartung" werden Ar-beiten zum Prüfen und Ersetzenvon Verschleißteilen beschrieben,die mit geringem Aufwand durch-zuführen sind.
Sind beim Einbau spezielle An-ziehdrehmomente zu berücksich-tigen, sind diese aufgeführt. EineÜbersicht aller benötigten An-ziehdrehmomente finden Sie imKapitel "Technische Daten".
Informationen zu weitergehendenWartungs- und Reparaturarbeitenfinden Sie in der zu Ihrem Fahr-zeug passenden Reparaturanlei-tung auf DVD, die Sie bei IhremBMW Motorrad Partner erhalten.
Zur Durchführung einiger der be-schriebenen Arbeiten sind spezi-elle Werkzeuge und ein fundier-tes Fachwissen notwendig. ImZweifel wenden Sie sich an ei-ne Fachwerkstatt, am besten anIhren BMW Motorrad Partner.
Bordwerkzeug
1Gabelschlüssel
Schlüsselweite 24
Gabelschlüssel
Schlüsselweite 15
2Gabelschlüssel
Schlüsselweite 14/19
3Zündkerzenschlüssel
4umsteckbarer Schrauben-dreher mit Kreuz- undSchlitzklinge
kleiner Schraubendrehermit Kreuzklinge
5Torx-Schlüssel T25
Torx-Schlüssel T45
6Ersatzsicherungen mitGreifklammer
Minisicherungen 4 A,7,5 A, 10 A und 15 A
Motoröl
Motorölstand prüfen
Zu wenig Motoröl kann zumBlockieren des Motors unddamit zu Unfällen führen.
Auf korrekten Motorölstandachten.
Der Ölstand ist abhängigvon der Öltemperatur. Jehöher die Temperatur, desto hö-her der Ölstand in der Ölwanne.Prüfen des Ölstands bei kaltemMotor oder nach kurzer Fahrtführt zu Fehlinterpretationen unddamit zu falscher Ölfüllmenge.
Um eine korrekte Anzeige desMotorölstands zu gewährleisten,Ölstand nur nach längerer Fahrtprüfen.
8
66
zWartung

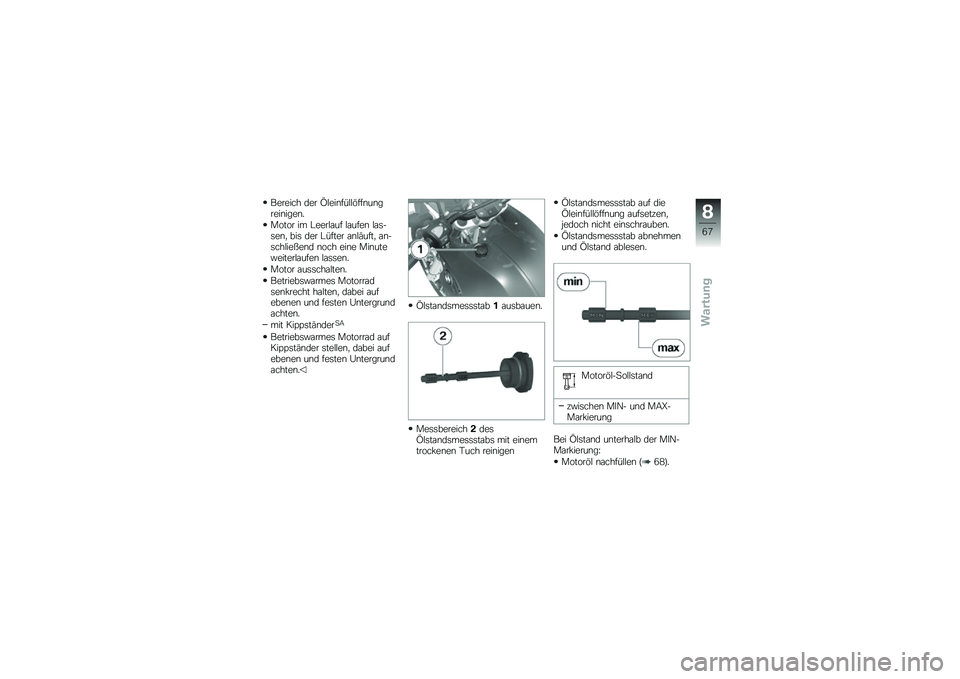

Page 69 of 134
Bereich der Öleinfüllöffnungreinigen.
Motor im Leerlauf laufen las-sen, bis der Lüfter anläuft, an-schließend noch eine Minuteweiterlaufen lassen.
Motor ausschalten.
Betriebswarmes Motorradsenkrecht halten, dabei aufebenen und festen Untergrundachten.
mit KippständerSA
Betriebswarmes Motorrad aufKippständer stellen, dabei aufebenen und festen Untergrundachten.
Ölstandsmessstab1ausbauen.
Messbereich2desÖlstandsmessstabs mit einemtrockenen Tuch reinigen
Ölstandsmessstab auf dieÖleinfüllöffnung aufsetzen,jedoch nicht einschrauben.
Ölstandsmessstab abnehmenund Ölstand ablesen.
Motoröl-Sollstand
zwischen MIN- und MAX-Markierung
Bei Ölstand unterhalb der MIN-Markierung:
Motoröl nachfüllen (68).
8
67
zWartung

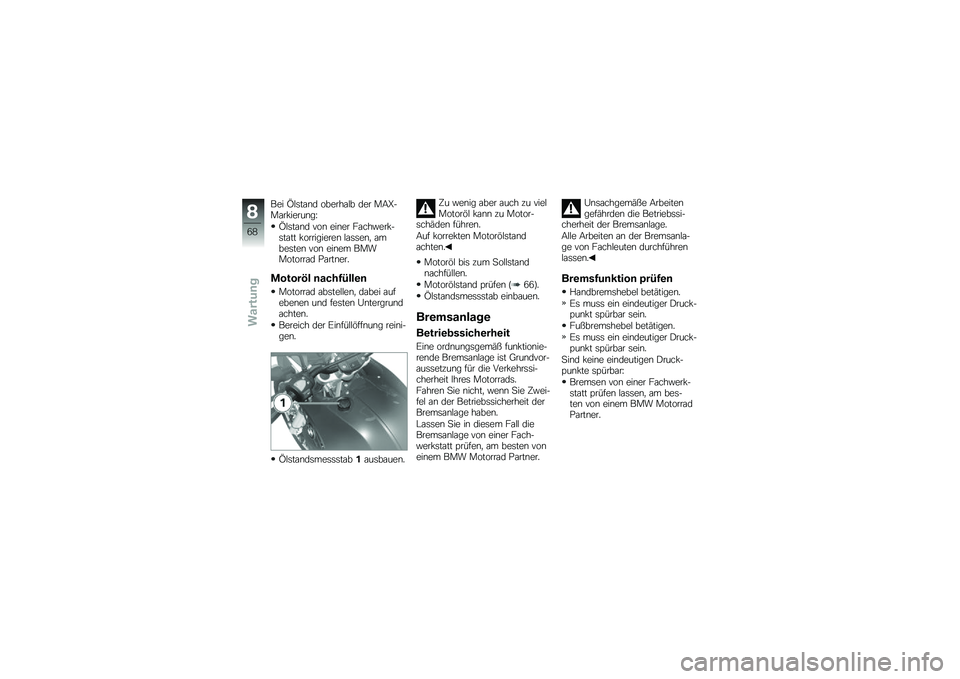

Page 70 of 134
Bei Ölstand oberhalb der MAX-Markierung:
Ölstand von einer Fachwerk-statt korrigieren lassen, ambesten von einem BMWMotorrad Partner.
Motoröl nachfüllen
Motorrad abstellen, dabei aufebenen und festen Untergrundachten.
Bereich der Einfüllöffnung reini-gen.
Ölstandsmessstab1ausbauen.
Zu wenig aber auch zu vielMotoröl kann zu Motor-schäden führen.
Auf korrekten Motorölstandachten.
Motoröl bis zum Sollstandnachfüllen.
Motorölstand prüfen (66).
Ölstandsmessstab einbauen.
Bremsanlage
Betriebssicherheit
Eine ordnungsgemäß funktionie-rende Bremsanlage ist Grundvor-aussetzung für die Verkehrssi-cherheit Ihres Motorrads.
Fahren Sie nicht, wenn Sie Zwei-fel an der Betriebssicherheit derBremsanlage haben.
Lassen Sie in diesem Fall dieBremsanlage von einer Fach-werkstatt prüfen, am besten voneinem BMW Motorrad Partner.
Unsachgemäße Arbeitengefährden die Betriebssi-cherheit der Bremsanlage.
Alle Arbeiten an der Bremsanla-ge von Fachleuten durchführenlassen.
Bremsfunktion prüfen
Handbremshebel betätigen.
Es muss ein eindeutiger Druck-punkt spürbar sein.
Fußbremshebel betätigen.
Es muss ein eindeutiger Druck-punkt spürbar sein.
Sind keine eindeutigen Druck-punkte spürbar:
Bremsen von einer Fachwerk-statt prüfen lassen, am bes-ten von einem BMW MotorradPartner.
8
68
zWartung
