BMW MOTORRAD K 1200 GT 2002 Betriebsanleitung (in German)

19
Übersicht und Bedienung
1

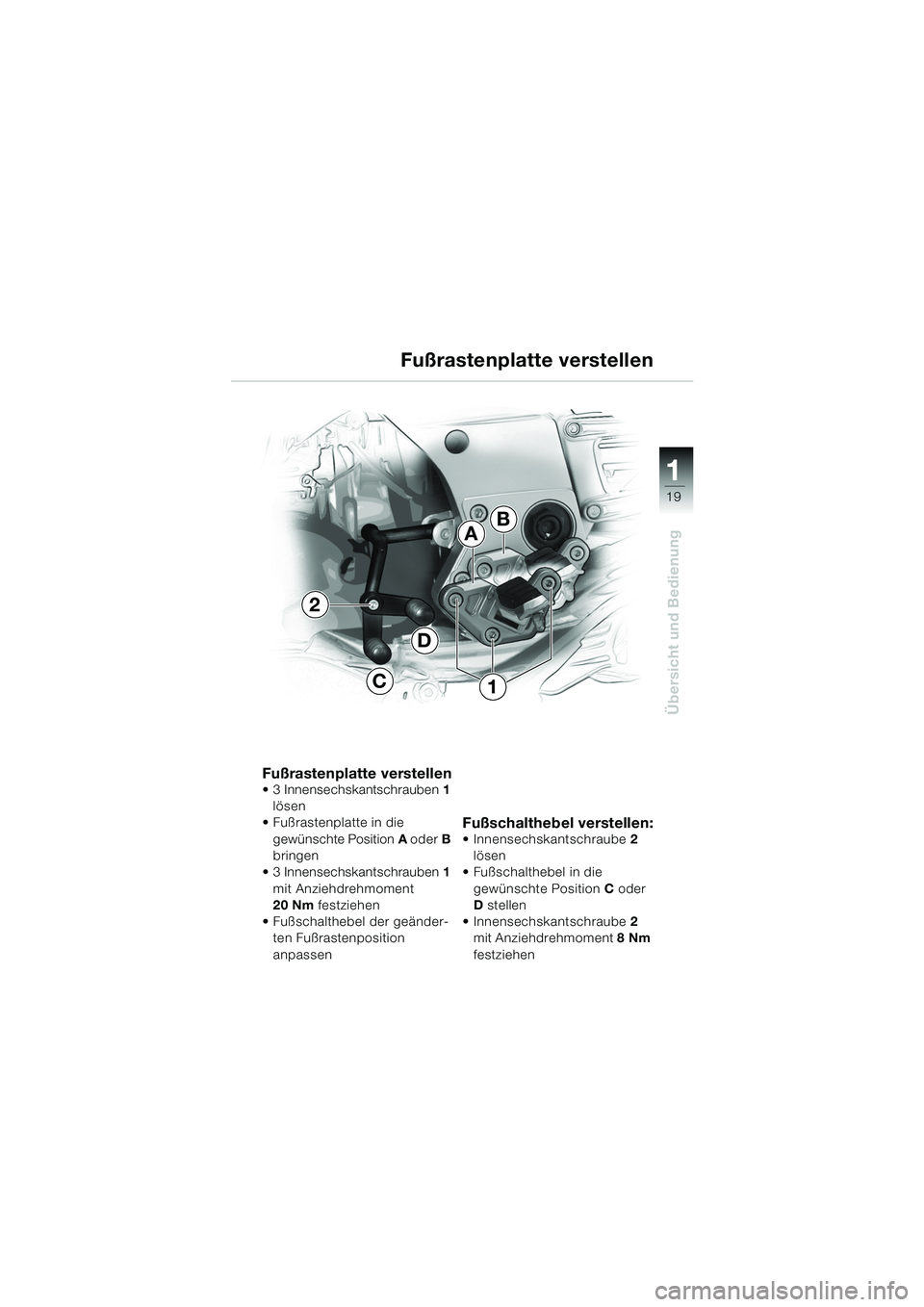

Fußrastenplatte verstellen 3 Innensechskantschrauben 1
lösen
 Fußrastenplatte in die
gewünschte Position A oder B
bringen
 3 Innensechskantschrauben 1
mit Anziehdrehmoment
20 Nm festziehen
 Fußschalthebel der geänder- ten Fußrastenposition
anpassen
Fußschalthebel verstellen: Innensechskantschraube 2
lösen
 Fußschalthebel in die
gewünschte Position C oder
D stellen
 Innensechskantschraube 2
mit Anziehdrehmoment 8Nm
festziehen
Fußrastenplatte verstellen
2
AB
D
C1
10k41bkd2.book Seite 19 Donnerstag, 24. Juli 2003 9:03 09

20
Übersicht und Bedienung
1

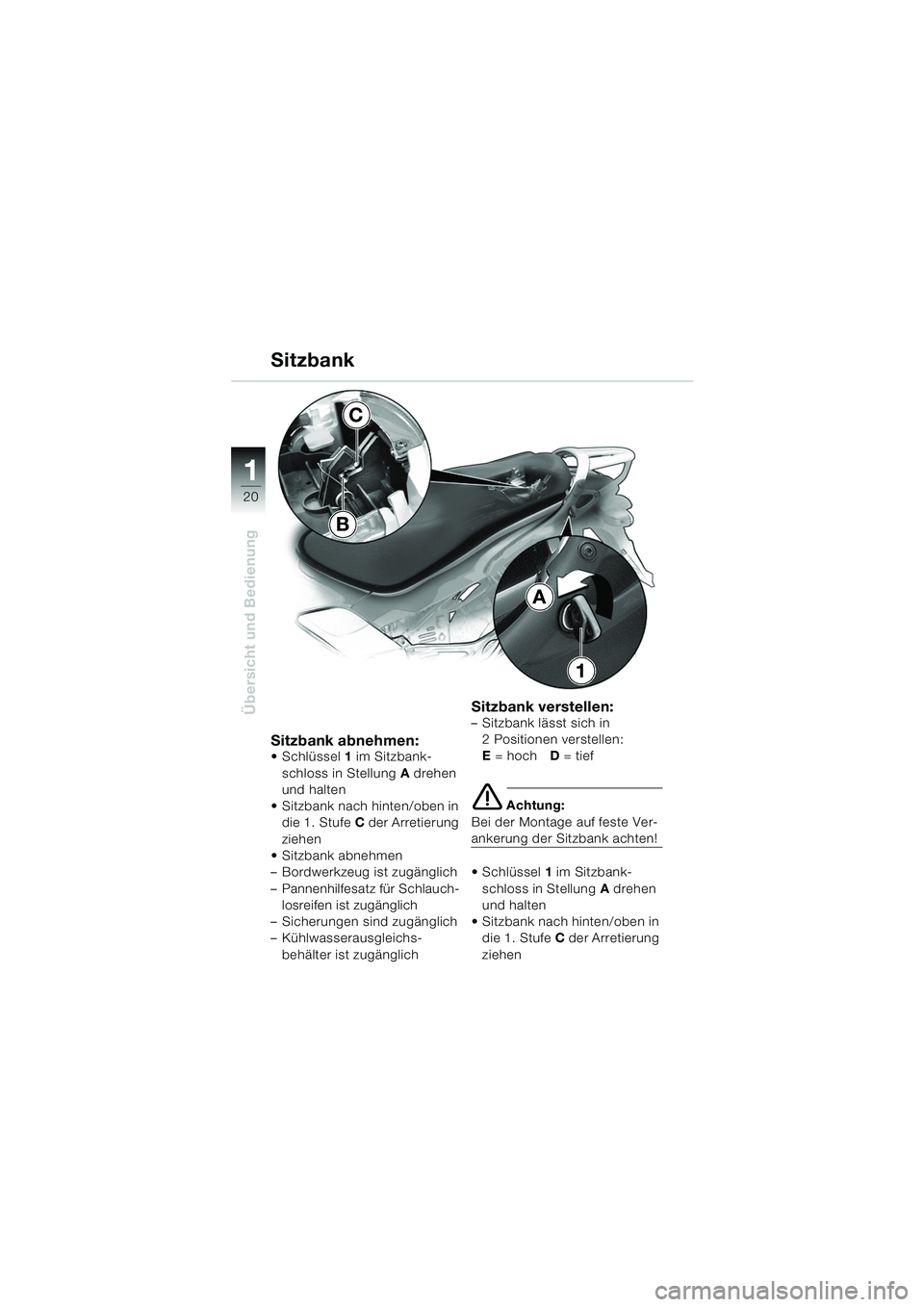

Sitzbank abnehmen: Schlüssel1 im Sitzbank-
schloss in Stellung A drehen
und halten
 Sitzbank nach hinten/oben in die 1. Stufe C der Arretierung
ziehen
 Sitzbank abnehmen
– Bordwerkzeug ist zugänglich
– Pannenhilfesatz für Schlauch- losreifen ist zugänglich
– Sicherungen sind zugänglich
– Kühlwasserausgleichs- behälter ist zugänglich
Sitzbank verstellen:– Sitzbank lässt sich in 2 Positionen verstellen:
E = hoch D = tief
e Achtung:
Bei der Montage auf feste Ver-
ankerung der Sitzbank achten!
Schlüssel 1 im Sitzbank-
schloss in Stellung A drehen
und halten
 Sitzbank nach hinten/oben in die 1. Stufe C der Arretierung
ziehen
Sitzbank
A
1
B
C
10k41bkd2.book Seite 20 Donnerstag, 24. Juli 2003 9:03 09

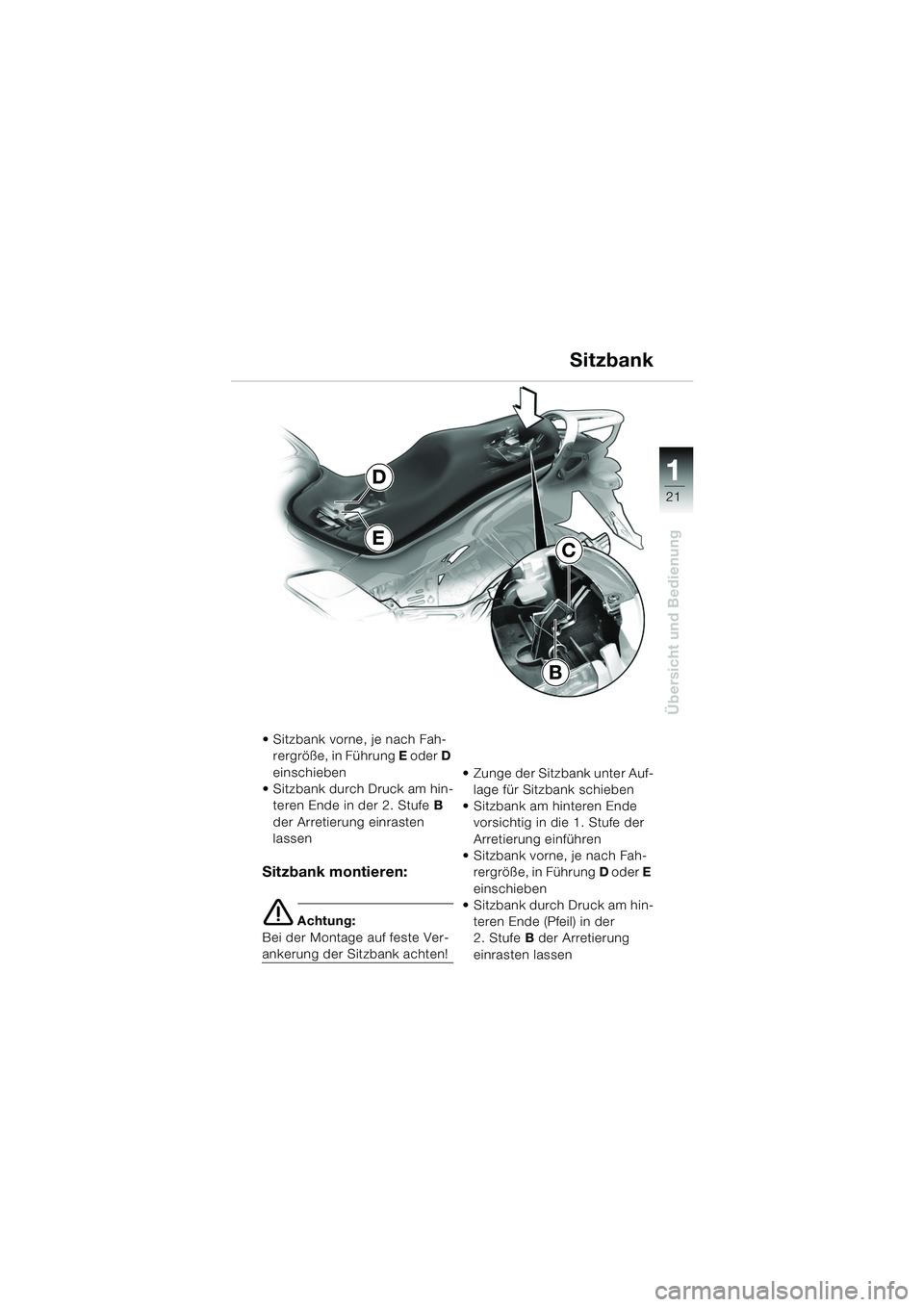

21
Übersicht und Bedienung
1
Sitzbank
 Sitzbank vorne, je nach Fah-rergröße, in Führung E oder D
einschieben
 Sitzbank durch Druck am hin- teren Ende in der 2. Stufe B
der Arretierung einrasten
lassen
Sitzbank montieren:
e Achtung:
Bei der Montage auf feste Ver-
ankerung der Sitzbank achten!  Zunge der Sitzbank unter Auf-
lage für Sitzbank schieben
 Sitzbank am hinteren Ende vorsichtig in die 1. Stufe der
Arretierung einführen
 Sitzbank vorne, je nach Fah- rergröße, in Führung D oder E
einschieben
 Sitzbank durch Druck am hin-
teren Ende (Pfeil) in der
2. Stufe B der Arretierung
einrasten lassen
E
D
B
C
10k41bkd2.book Seite 21 Donnerstag, 24. Juli 2003 9:03 09

22
Übersicht und Bedienung
1

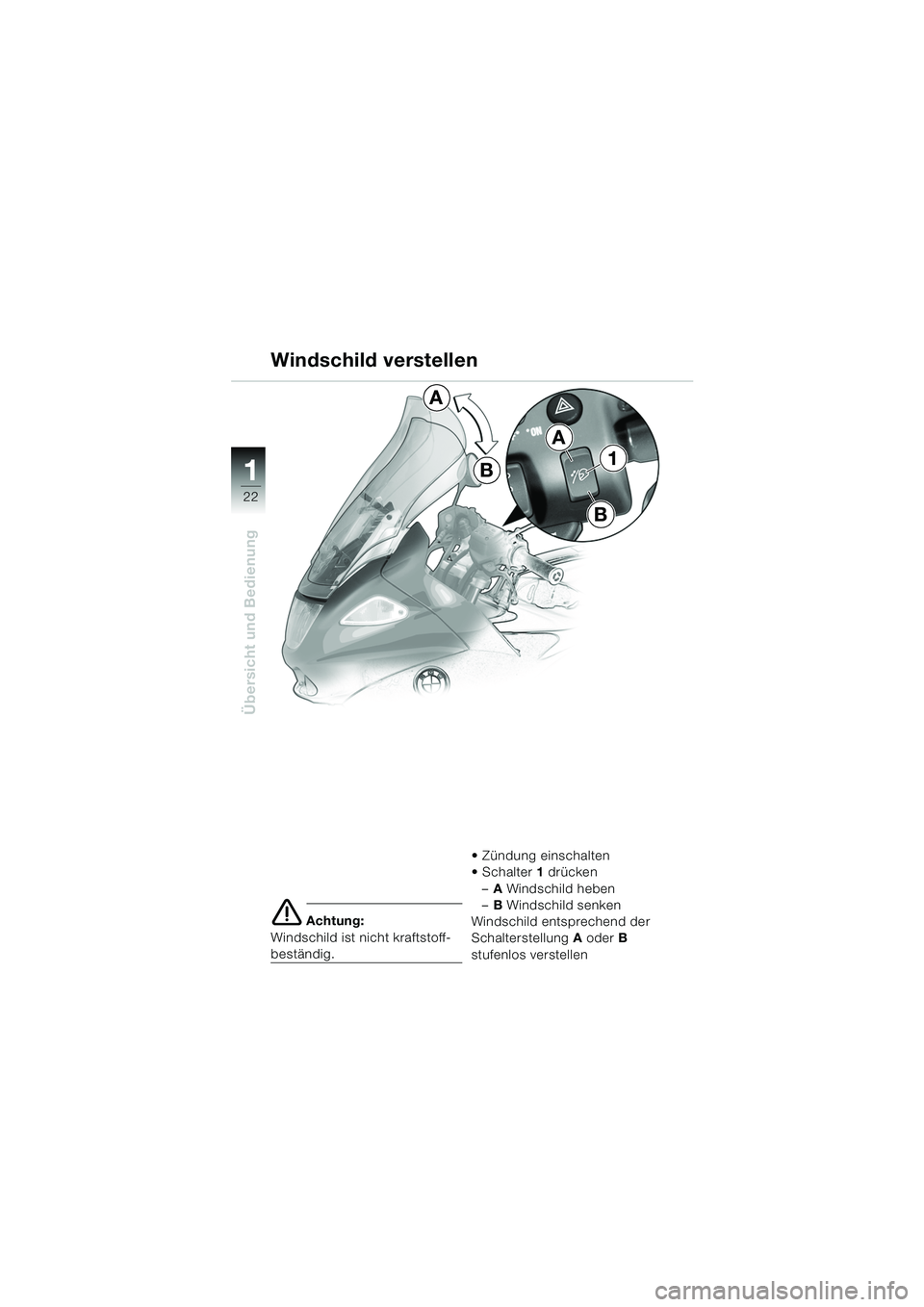

e Achtung:
Windschild ist nicht kraftstoff-
beständig.  Zündung einschalten
Schalter
1 drücken
– A Windschild heben
– B Windschild senken
Windschild entsprechend der
Schalterstellung A oderB
stufenlos verstellen
A
B
1
Windschild verstellen
A
B
10k41bkd2.book Seite 22 Donnerstag, 24. Juli 2003 9:03 09

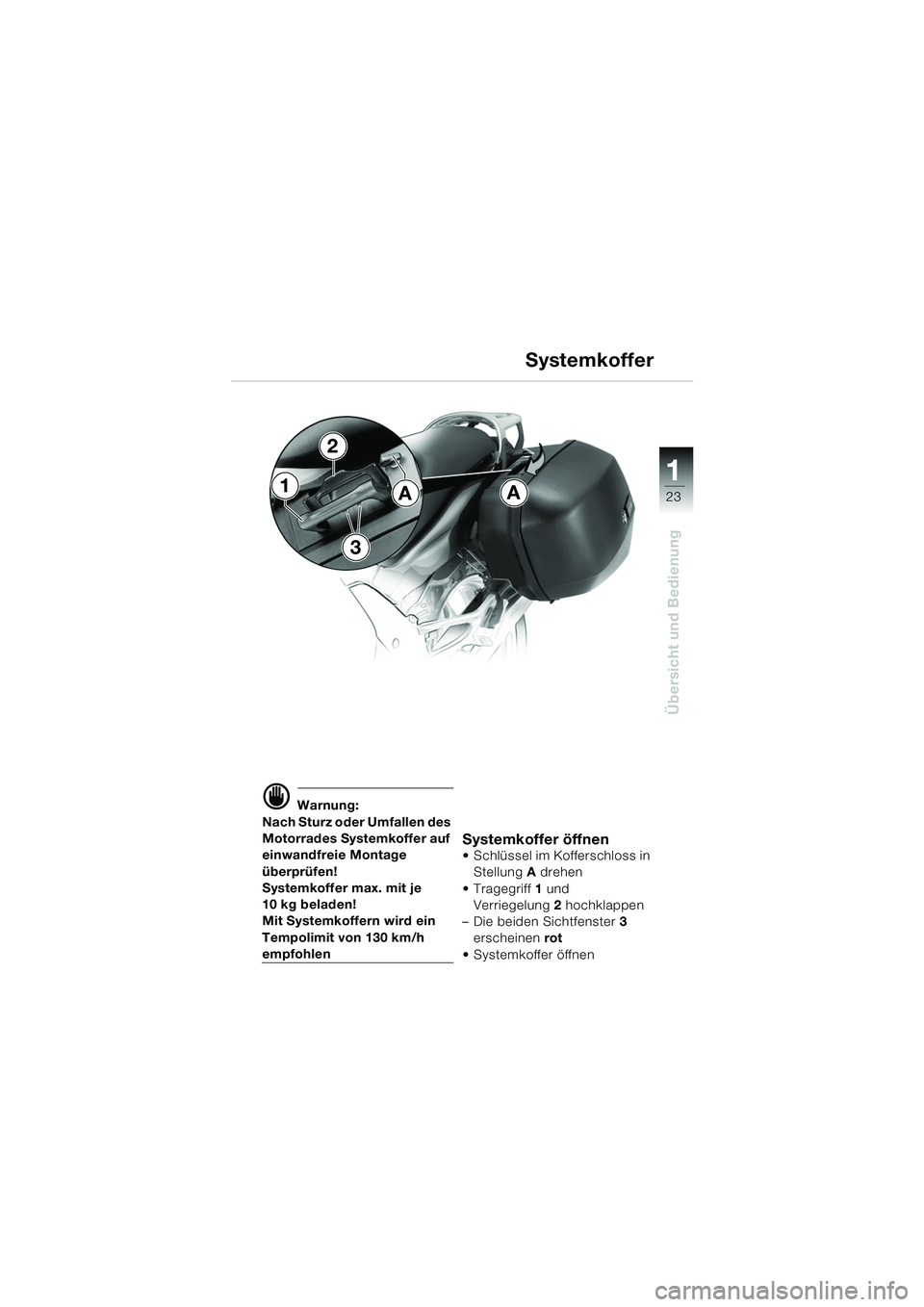

23
Übersicht und Bedienung
1
d Warnung:
Nach Sturz oder Umfallen des
Motorrades Systemkoffer auf
einwandfreie Montage
überprüfen!
Systemkoffer max. mit je
10 kg beladen!
Mit Systemkoffern wird ein
Tempolimit von 130 km/h
empfohlen
Systemkoffer öffnen
 Schlüssel im Kofferschloss in Stellung A drehen
 Tragegriff 1 und
Verriegelung 2 hochklappen
– Die beiden Sichtfenster 3
erscheinen rot
 Systemkoffer öffnen
A Systemkoffer1
2
3
A
10k41bkd2.book Seite 23 Donnerstag, 24. Juli 2003 9:03 09

24
Übersicht und Bedienung
1

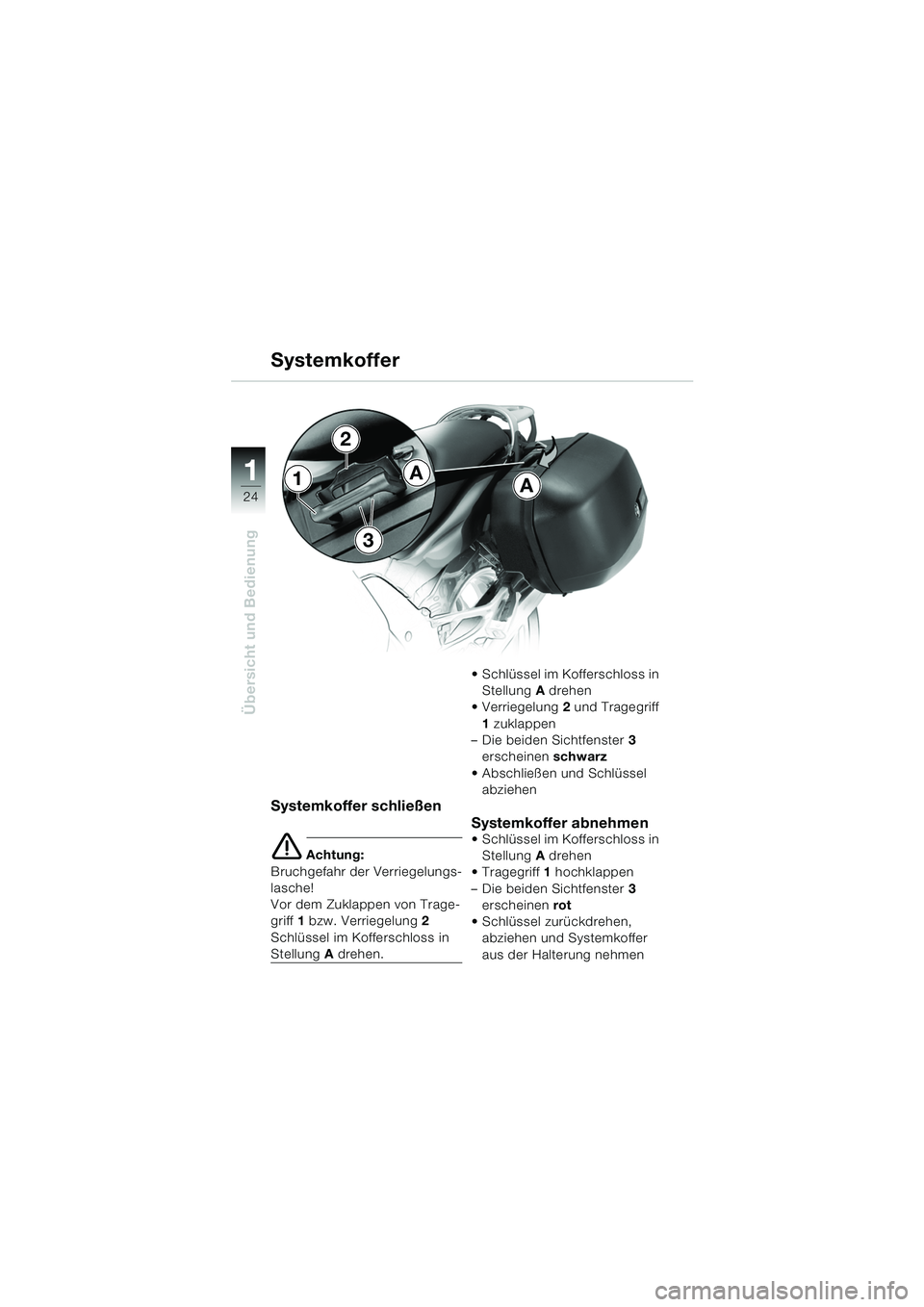

Systemkoffer schließen
e Achtung:
Bruchgefahr der Verriegelungs-
lasche!
Vor dem Zuklappen von Trage-
griff 1 bzw. Verriegelung 2
Schlüssel im Kofferschloss in
Stellung A drehen.  Schlüssel im Kofferschloss in
Stellung A drehen
 Verriegelung 2 und Tragegriff
1 zuklappen
– Die beiden Sichtfenster 3
erscheinen schwarz
 Abschließen und Schlüssel abziehen
Systemkoffer abnehmen Schlüssel im Kofferschloss in
Stellung A drehen
 Tragegriff 1 hochklappen
– Die beiden Sichtfenster 3
erscheinen rot
 Schlüssel zurückdrehen, abziehen und Systemkoffer
aus der Halterung nehmen
AA1
2
3
Systemkoffer
10k41bkd2.book Seite 24 Donnerstag, 24. Juli 2003 9:03 09

25
Übersicht und Bedienung
1
Systemkoffer

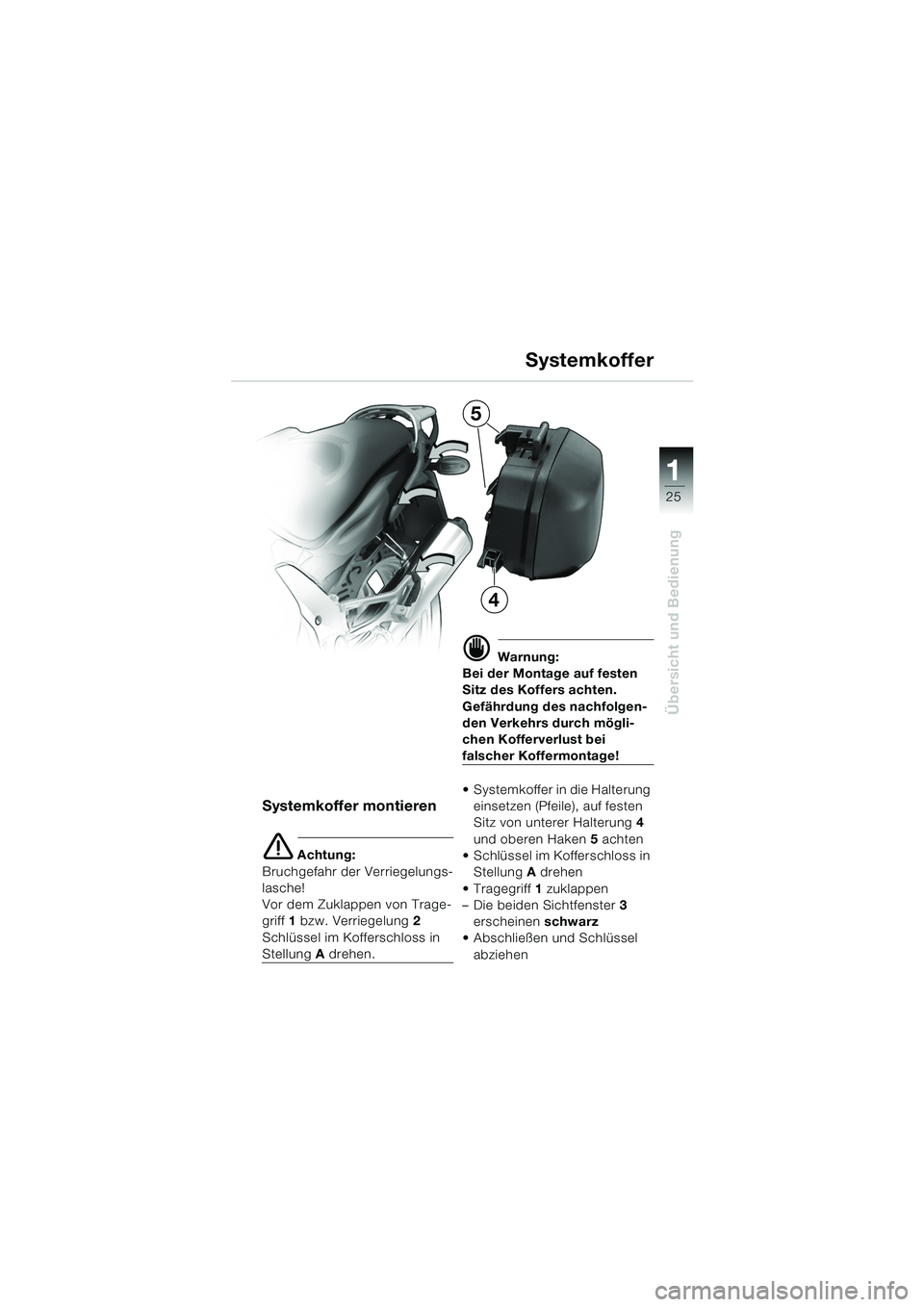

Systemkoffer montieren
e Achtung:
Bruchgefahr der Verriegelungs-
lasche!
Vor dem Zuklappen von Trage-
griff 1 bzw. Verriegelung 2
Schlüssel im Kofferschloss in
Stellung A drehen.
d Warnung:
Bei der Montage auf festen
Sitz des Koffers achten.
Gefährdung des nachfolgen-
den Verkehrs durch mögli-
chen Kofferverlust bei
falscher Koffermontage!
 Systemkoffer in die Halterung einsetzen (Pfeile), auf festen
Sitz von unterer Halterung 4
und oberen Haken 5 achten
 Schlüssel im Kofferschloss in Stellung A drehen
 Tragegriff 1 zuklappen
– Die beiden Sichtfenster 3
erscheinen schwarz
 Abschließen und Schlüssel
abziehen
5
4
10k41bkd2.book Seite 25 Donnerstag, 24. Juli 2003 9:03 09

26
Sicherheitskontrolle
2

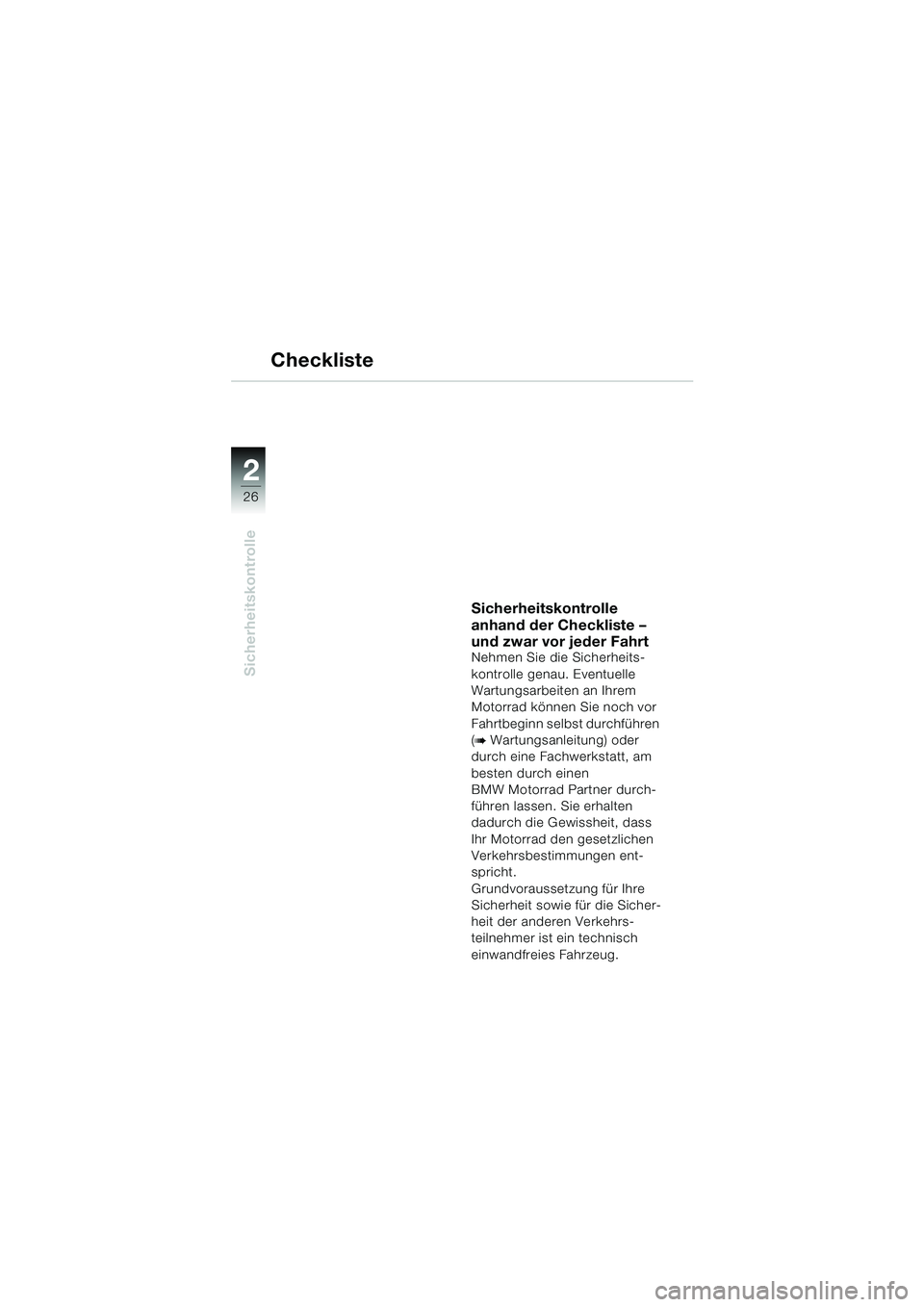

Checkliste
Sicherheitskontrolle
anhand der Checkliste –
und zwar vor jeder Fahrt
Nehmen Sie die Sicherheits-
kontrolle genau. Eventuelle
Wartungsarbeiten an Ihrem
Motorrad können Sie noch vor
Fahrtbeginn selbst durchführen
(
b Wartungsanleitung) oder
durch eine Fachwerkstatt, am
besten durch einen
BMW Motorrad Partner durch-
führen lassen. Sie erhalten
dadurch die Gewissheit, dass
Ihr Motorrad den gesetzlichen
Verkehrsbestimmungen ent-
spricht.
Grundvoraussetzung für Ihre
Sicherheit sowie für die Sicher-
heit der anderen Verkehrs-
teilnehmer ist ein technisch
einwandfreies Fahrzeug.
10k41bkd2.book Seite 26 Donnerstag, 24. Juli 2003 9:03 09

22
27
Sicherheitskontrolle
2

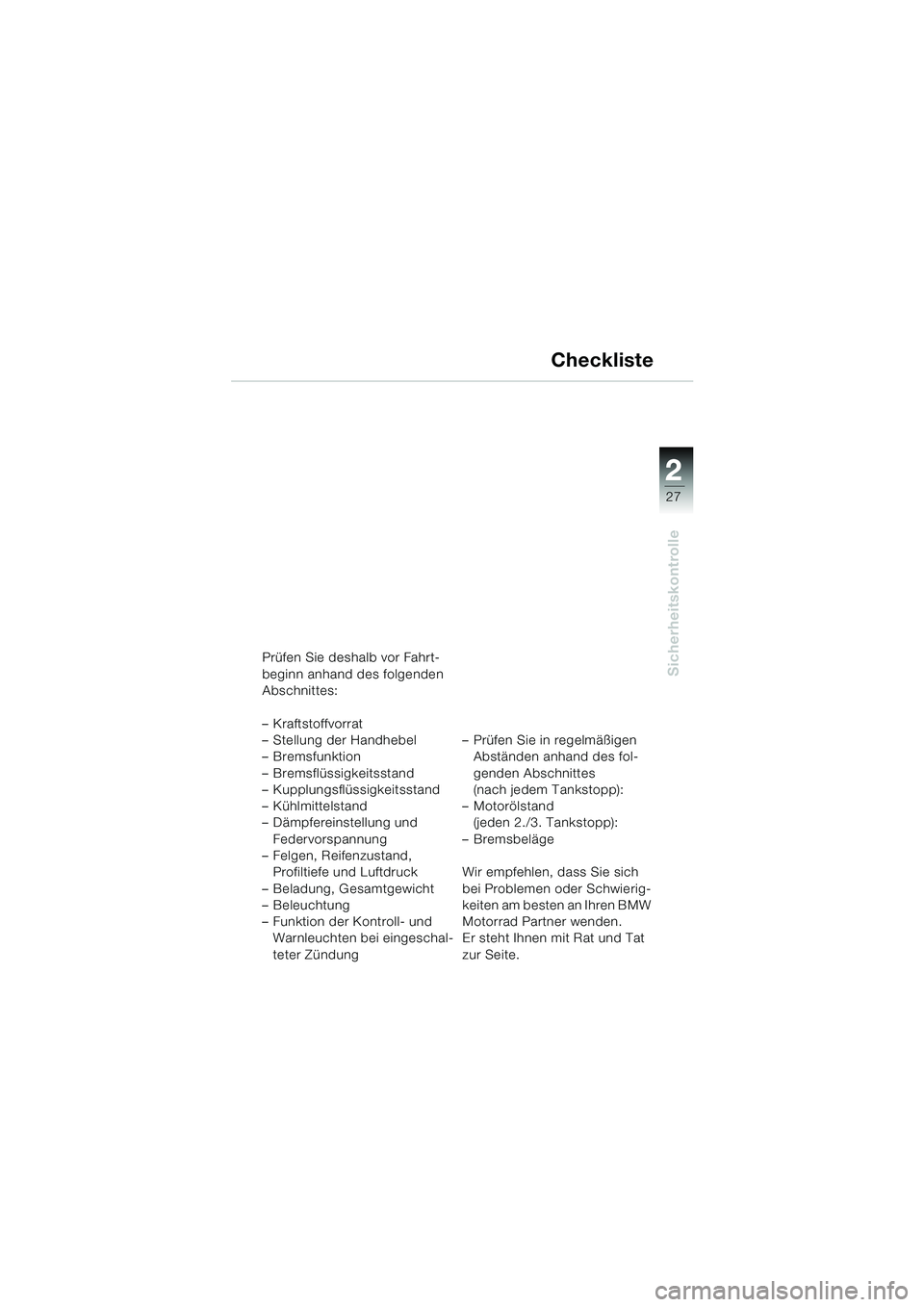

Prüfen Sie deshalb vor Fahrt-
beginn anhand des folgenden
Abschnittes:
– Kraftstoffvorrat
– Stellung der Handhebel
– Bremsfunktion
– Bremsflüssigkeitsstand
– Kupplungsflüssigkeitsstand
– Kühlmittelstand
– Dämpfereinstellung und Federvorspannung
– Felgen, Reifenzustand, Profiltiefe und Luftdruck
– Beladung, Gesamtgewicht
– Beleuchtung
– Funktion der Kontroll- und Warnleuchten bei eingeschal-
teter Zündung – Prüfen Sie in regelmäßigen
Abständen anhand des fol-
genden Abschnittes
(nach jedem Tankstopp):
– Motorölstand (jeden 2./3. Tankstopp):
–Bremsbeläge
Wir empfehlen, dass Sie sich
bei Problemen oder Schwierig-
keiten am besten an Ihren BMW
Motorrad Partner wenden.
Er steht Ihnen mit Rat und Tat
zur Seite.
Checkliste
10k41bkd2.book Seite 27 Donnerstag, 24. Juli 2003 9:03 09

28
Sicherheitskontrolle
2

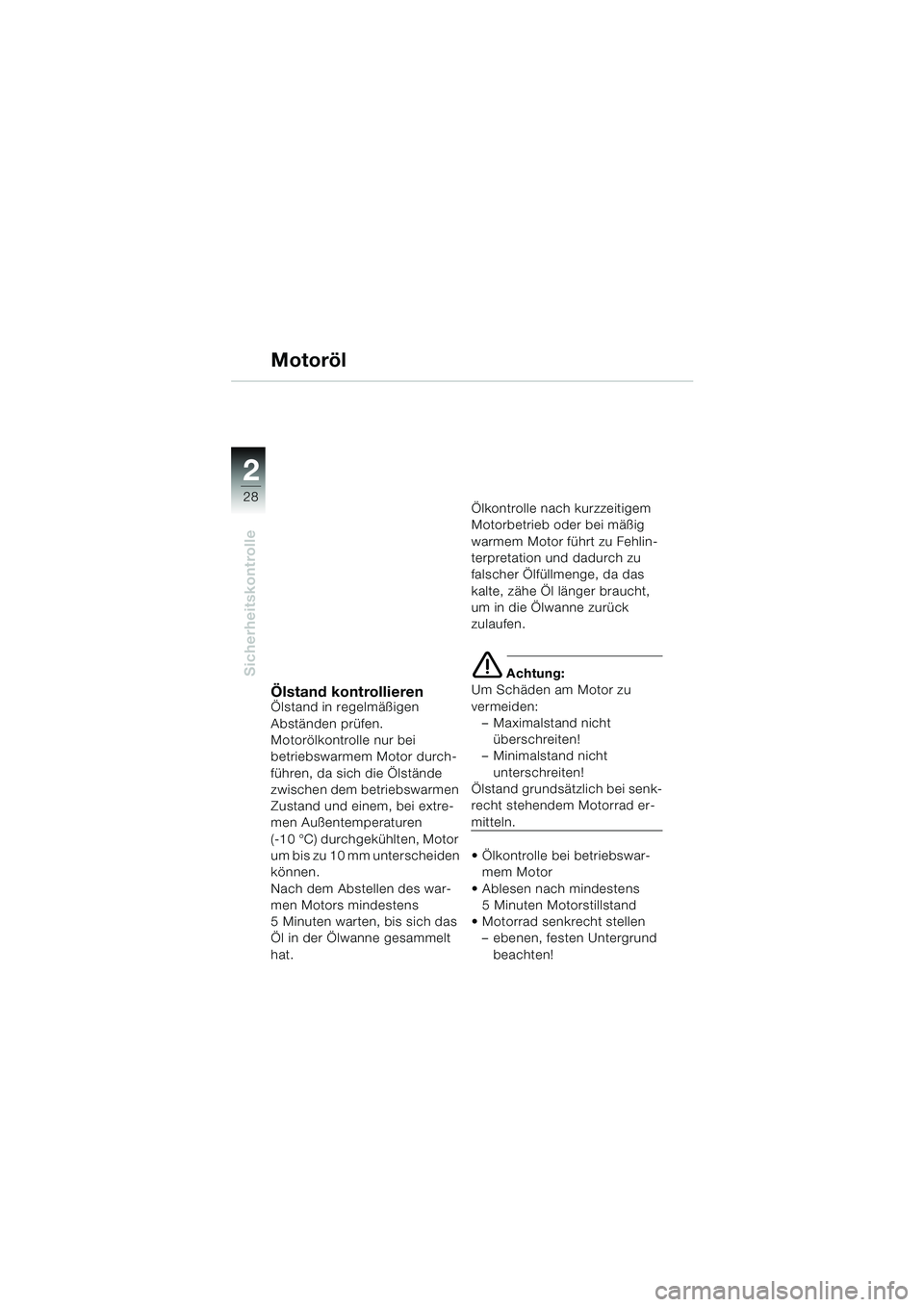

Motoröl
Ölstand kontrollierenÖlstand in regelmäßigen
Abständen prüfen.
Motorölkontrolle nur bei
betriebswarmem Motor durch-
führen, da sich die Ölstände
zwischen dem betriebswarmen
Zustand und einem, bei extre-
men Außentemperaturen
(-10 °C) durchgekühlten, Motor
um bis zu 10 mm unterscheiden
können.
Nach dem Abstellen des war-
men Motors mindestens
5 Minuten warten, bis sich das
Öl in der Ölwanne gesammelt
hat.Ölkontrolle nach kurzzeitigem
Motorbetrieb oder bei mäßig
warmem Motor führt zu Fehlin-
terpretation und dadurch zu
falscher Ölfüllmenge, da das
kalte, zähe Öl länger braucht,
um in die Ölwanne zurück
zulaufen.
e
Achtung:
Um Schäden am Motor zu
vermeiden: – Maximalstand nicht
überschreiten!
– Minimalstand nicht
unterschreiten!
Ölstand grundsätzlich bei senk-
recht stehendem Motorrad er-
mitteln.
 Ölkontrolle bei betriebswar- mem Motor
 Ablesen nach mindestens 5 Minuten Motorstillstand
 Motorrad senkrecht stellen – ebenen, festen Untergrund
beachten!
