BMW MOTORRAD K 1200 GT 2002 Betriebsanleitung (in German)

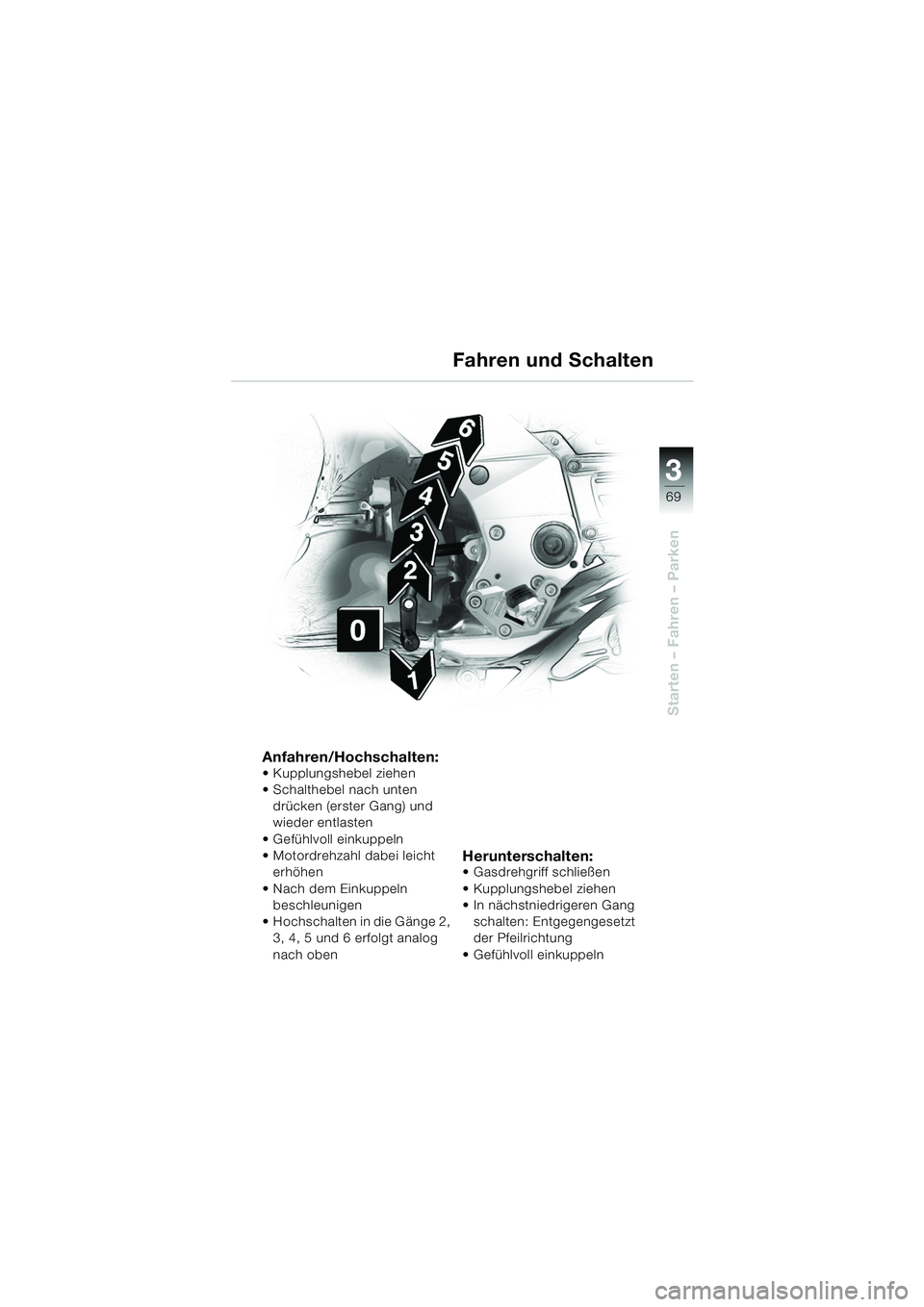

3
69
Starten – Fahren – Parken
Fahren und Schalten
Anfahren/Hochschalten: Kupplungshebel ziehen
 Schalthebel nach unten drücken (erster Gang) und
wieder entlasten
 Gefühlvoll einkuppeln
 Motordrehzahl dabei leicht erhöhen
 Nach dem Einkuppeln beschleunigen
 Hochschalten in die Gänge 2, 3, 4, 5 und 6 erfolgt analog
nach oben
Herunterschalten: Gasdrehgriff schließen
 Kupplungshebel ziehen
 In nächstniedrigeren Gang
schalten: Entgegengesetzt
der Pfeilrichtung
 Gefühlvoll einkuppeln
10k41bkd2.book Seite 69 Donnerstag, 24. Juli 2003 9:03 09

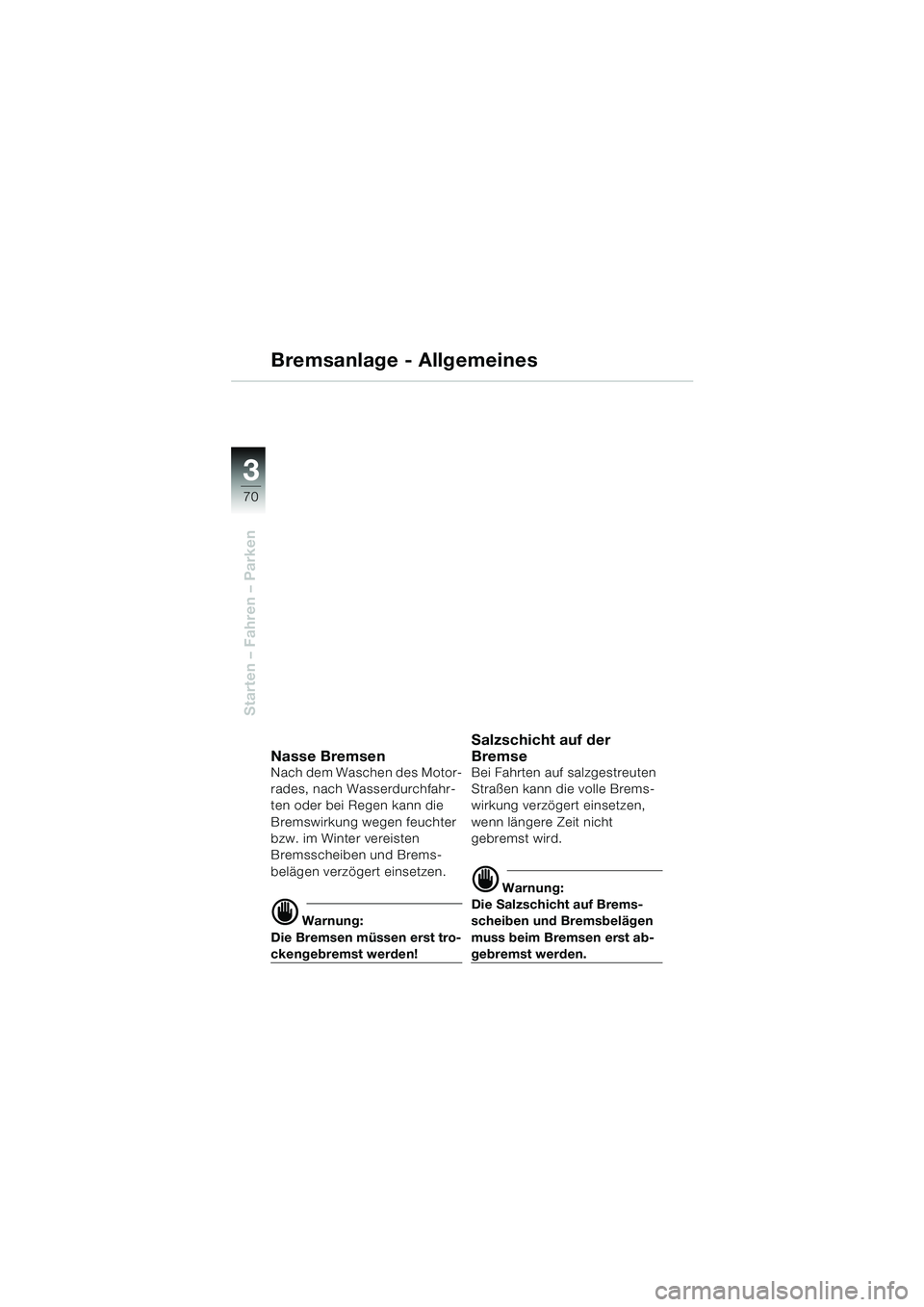

70
Starten – Fahren – Parken
3
Bremsanlage - Allgemeines
Nasse BremsenNach dem Waschen des Motor-
rades, nach Wasserdurchfahr-
ten oder bei Regen kann die
Bremswirkung wegen feuchter
bzw. im Winter vereisten
Bremsscheiben und Brems-
belägen verzögert einsetzen.
d Warnung:
Die Bremsen müssen erst tro-
ckengebremst werden!
Salzschicht auf der
Bremse
Bei Fahrten auf salzgestreuten
Straßen kann die volle Brems-
wirkung verzögert einsetzen,
wenn längere Zeit nicht
gebremst wird.
d Warnung:
Die Salzschicht auf Brems-
scheiben und Bremsbelägen
muss beim Bremsen erst ab-
gebremst werden.
10k41bkd2.book Seite 70 Donnerstag, 24. Juli 2003 9:03 09

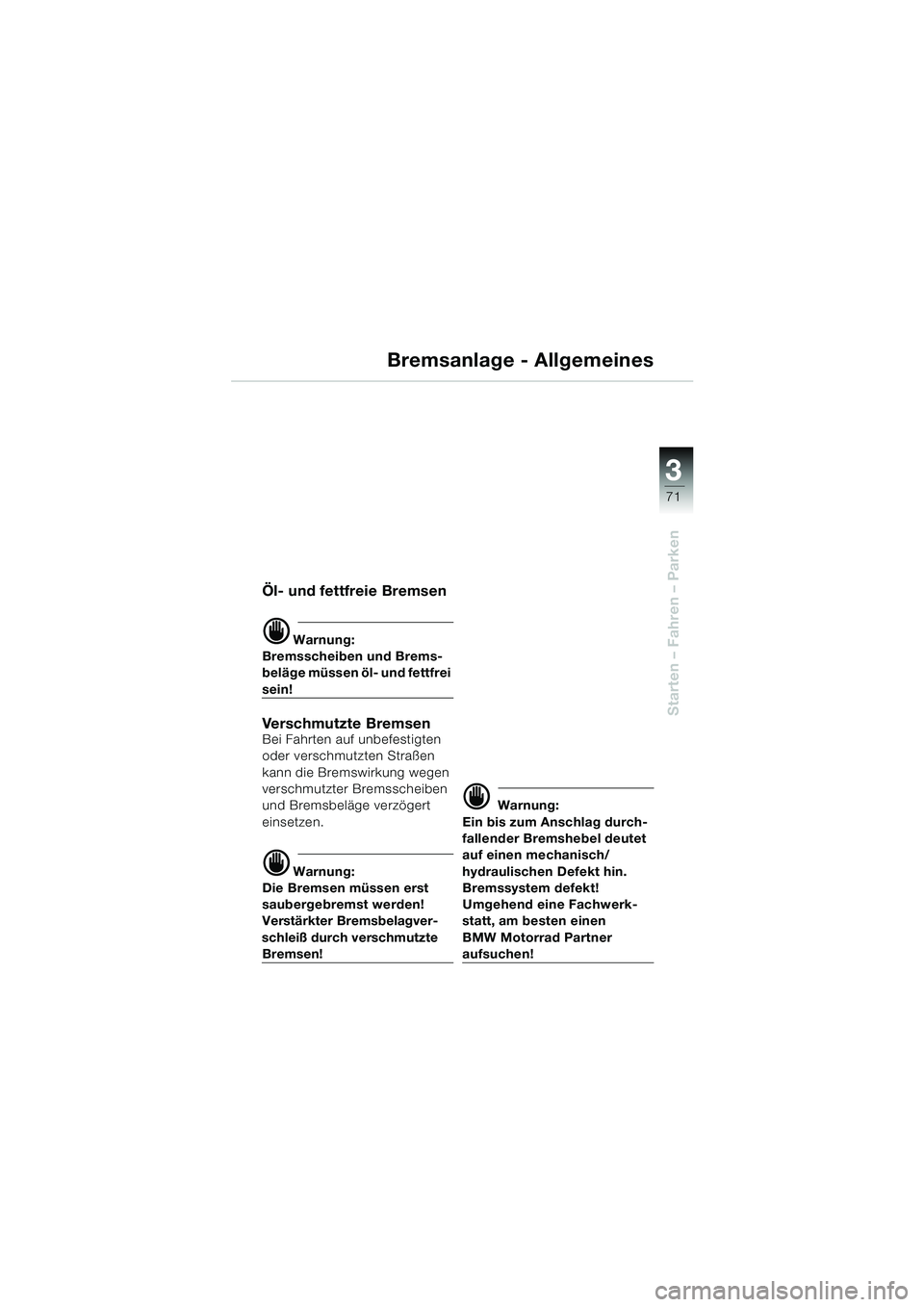

3
71
Starten – Fahren – Parken
Bremsanlage - Allgemeines
Öl- und fettfreie Bremsen
d Warnung:
Bremsscheiben und Brems-
beläge müssen öl- und fettfrei
sein!
Verschmutzte BremsenBei Fahrten auf unbefestigten
oder verschmutzten Straßen
kann die Bremswirkung wegen
verschmutzter Bremsscheiben
und Bremsbeläge verzögert
einsetzen.
d Warnung:
Die Bremsen müssen erst
saubergebremst werden!
Verstärkter Bremsbelagver-
schleiß durch verschmutzte
Bremsen!
d Warnung:
Ein bis zum Anschlag durch-
fallender Bremshebel deutet
auf einen mechanisch/
hydraulischen Defekt hin.
Bremssystem defekt!
Umgehend eine Fachwerk-
statt, am besten einen
BMW Motorrad Partner
aufsuchen!
10k41bkd2.book Seite 71 Donnerstag, 24. Juli 2003 9:03 09

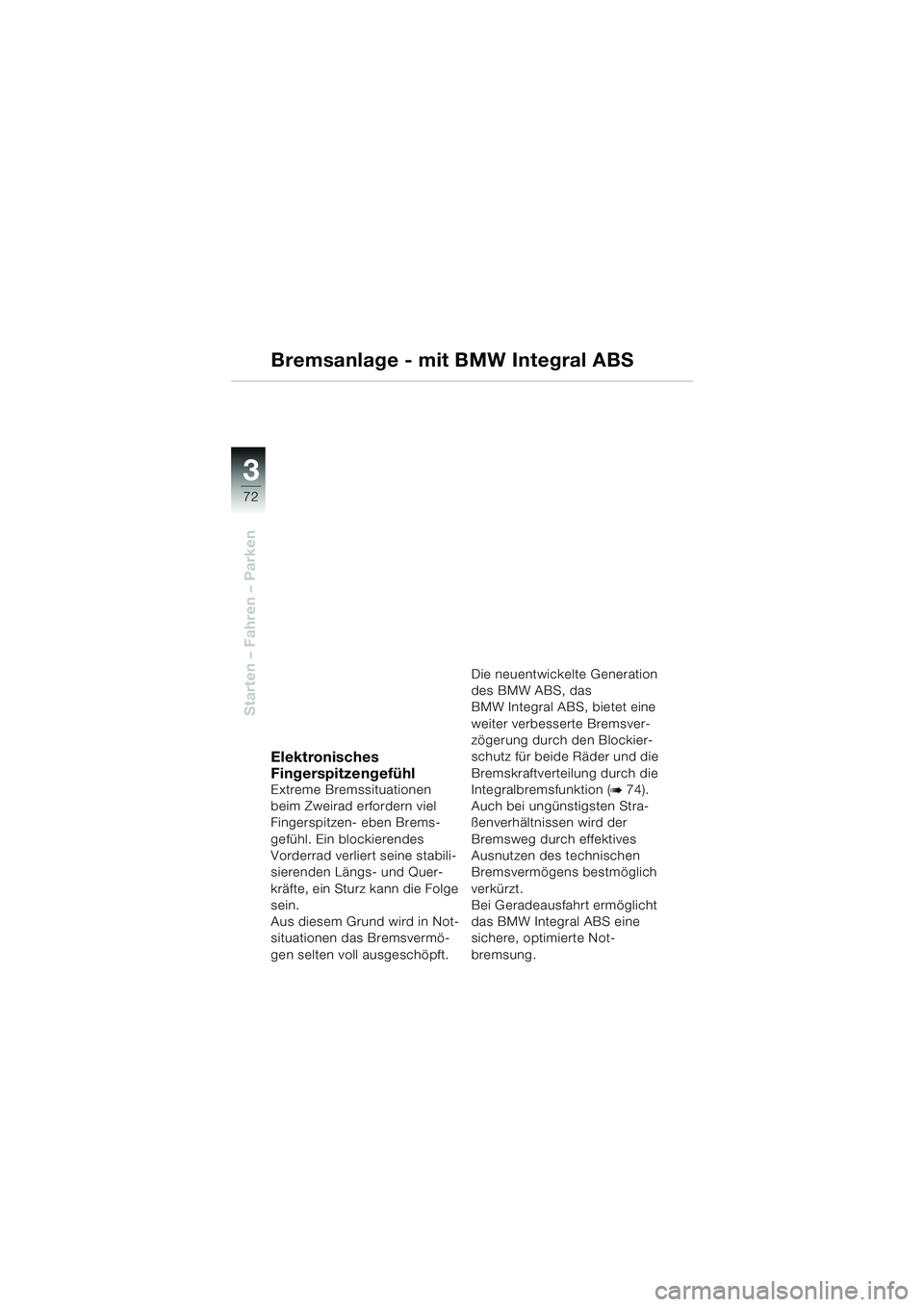

72
Starten – Fahren – Parken
3
Bremsanlage - mit BMW Integral ABS
Elektronisches
Fingerspitzengefühl
Extreme Bremssituationen
beim Zweirad erfordern viel
Fingerspitzen- eben Brems-
gefühl. Ein blockierendes
Vorderrad verliert seine stabili-
sierenden Längs- und Quer-
kräfte, ein Sturz kann die Folge
sein.
Aus diesem Grund wird in Not-
situationen das Bremsvermö-
gen selten voll ausgeschöpft.Die neuentwickelte Generation
des BMW ABS, das
BMW Integral ABS, bietet eine
weiter verbesserte Bremsver-
zögerung durch den Blockier-
schutz für beide Räder und die
Bremskraftverteilung durch die
Integralbremsfunktion (b 74).
Auch bei ungünstigsten Stra-
ßenverhältnissen wird der
Bremsweg durch effektives
Ausnutzen des technischen
Bremsvermögens bestmöglich
verkürzt.
Bei Geradeausfahrt ermöglicht
das BMW Integral ABS eine
sichere, optimierte Not-
bremsung.
10k41bkd2.book Seite 72 Donnerstag, 24. Juli 2003 9:03 09

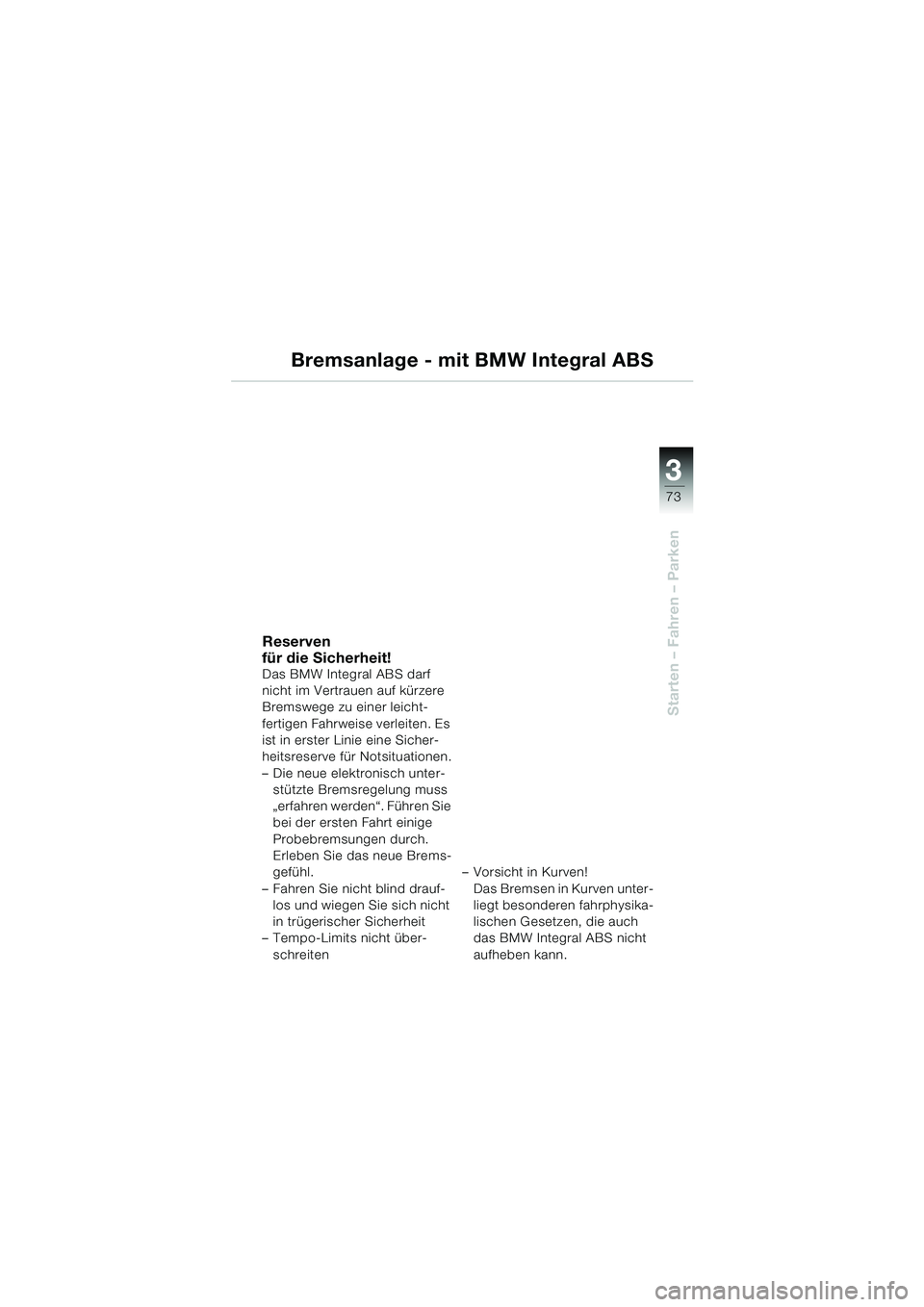

3
73
Starten – Fahren – Parken
Bremsanlage - mit BMW Integral ABS
Reserven
für die Sicherheit!
Das BMW Integral ABS darf
nicht im Vertrauen auf kürzere
Bremswege zu einer leicht-
fertigen Fahrweise verleiten. Es
ist in erster Linie eine Sicher-
heitsreserve für Notsituationen.
– Die neue elektronisch unter-stützte Bremsregelung muss
„erfahren werden“. Führen Sie
bei der ersten Fahrt einige
Probebremsungen durch.
Erleben Sie das neue Brems-
gefühl.
– Fahren Sie nicht blind drauf- los und wiegen Sie sich nicht
in trügerischer Sicherheit
–Tempo-Limits nicht über-
schreiten –Vorsicht in Kurven!
Das Bremsen in Kurven unter-
liegt besonderen fahrphysika-
lischen Gesetzen, die auch
das BMW Integral ABS nicht
aufheben kann.
10k41bkd2.book Seite 73 Donnerstag, 24. Juli 2003 9:03 09

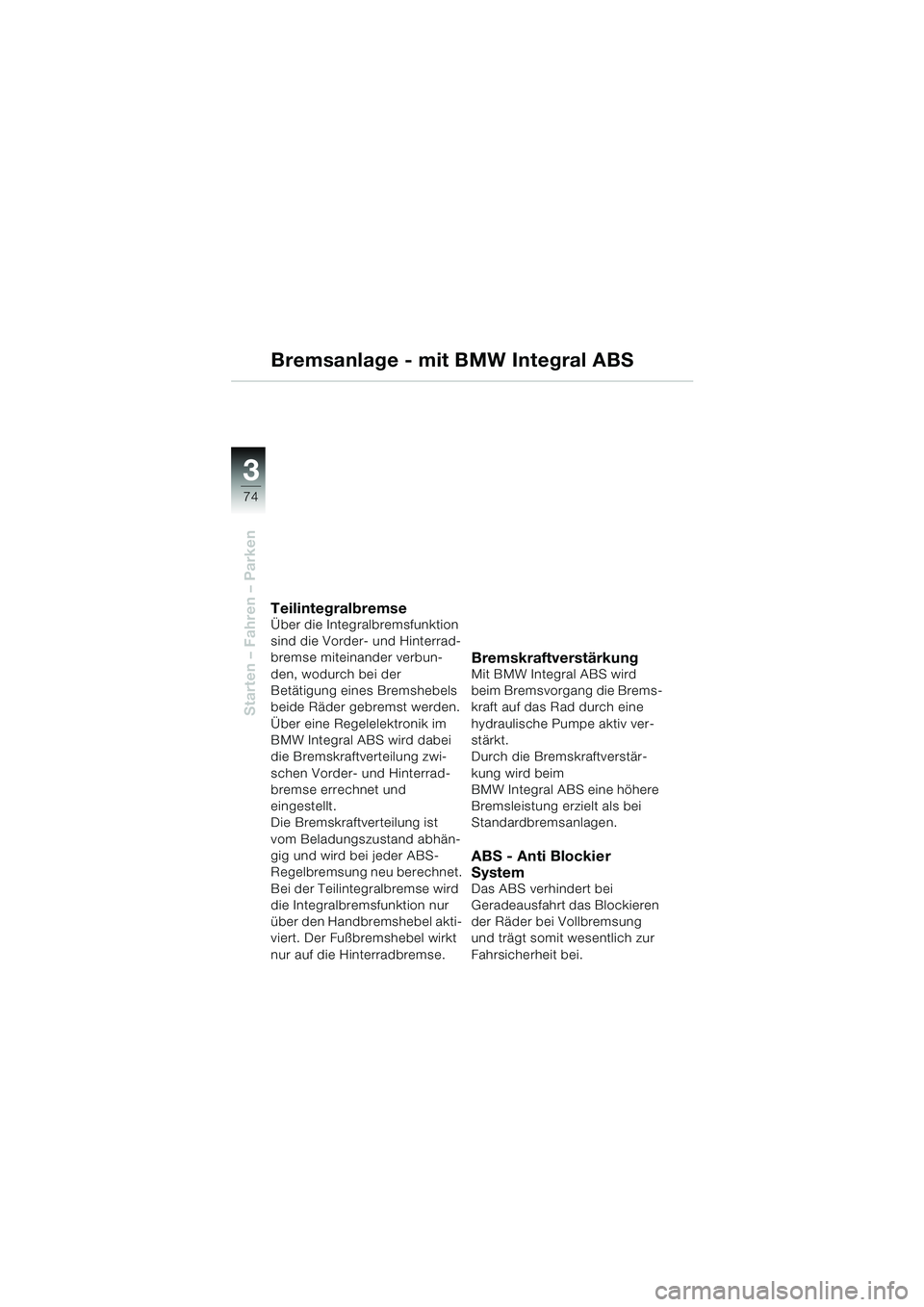

74
Starten – Fahren – Parken
3
Bremsanlage - mit BMW Integral ABS
TeilintegralbremseÜber die Integralbremsfunktion
sind die Vorder- und Hinterrad-
bremse miteinander verbun-
den, wodurch bei der
Betätigung eines Bremshebels
beide Räder gebremst werden.
Über eine Regelelektronik im
BMW Integral ABS wird dabei
die Bremskraftverteilung zwi-
schen Vorder- und Hinterrad-
bremse errechnet und
eingestellt.
Die Bremskraftverteilung ist
vom Beladungszustand abhän-
gig und wird bei jeder ABS-
Regelbremsung neu berechnet.
Bei der Teilintegralbremse wird
die Integralbremsfunktion nur
über den Handbremshebel akti-
viert. Der Fußbremshebel wirkt
nur auf die Hinterradbremse.
BremskraftverstärkungMit BMW Integral ABS wird
beim Bremsvorgang die Brems-
kraft auf das Rad durch eine
hydraulische Pumpe aktiv ver-
stärkt.
Durch die Bremskraftverstär-
kung wird beim
BMW Integral ABS eine höhere
Bremsleistung erzielt als bei
Standardbremsanlagen.
ABS - Anti Blockier
System
Das ABS verhindert bei
Geradeausfahrt das Blockieren
der Räder bei Vollbremsung
und trägt somit wesentlich zur
Fahrsicherheit bei.
10k41bkd2.book Seite 74 Donnerstag, 24. Juli 2003 9:03 09

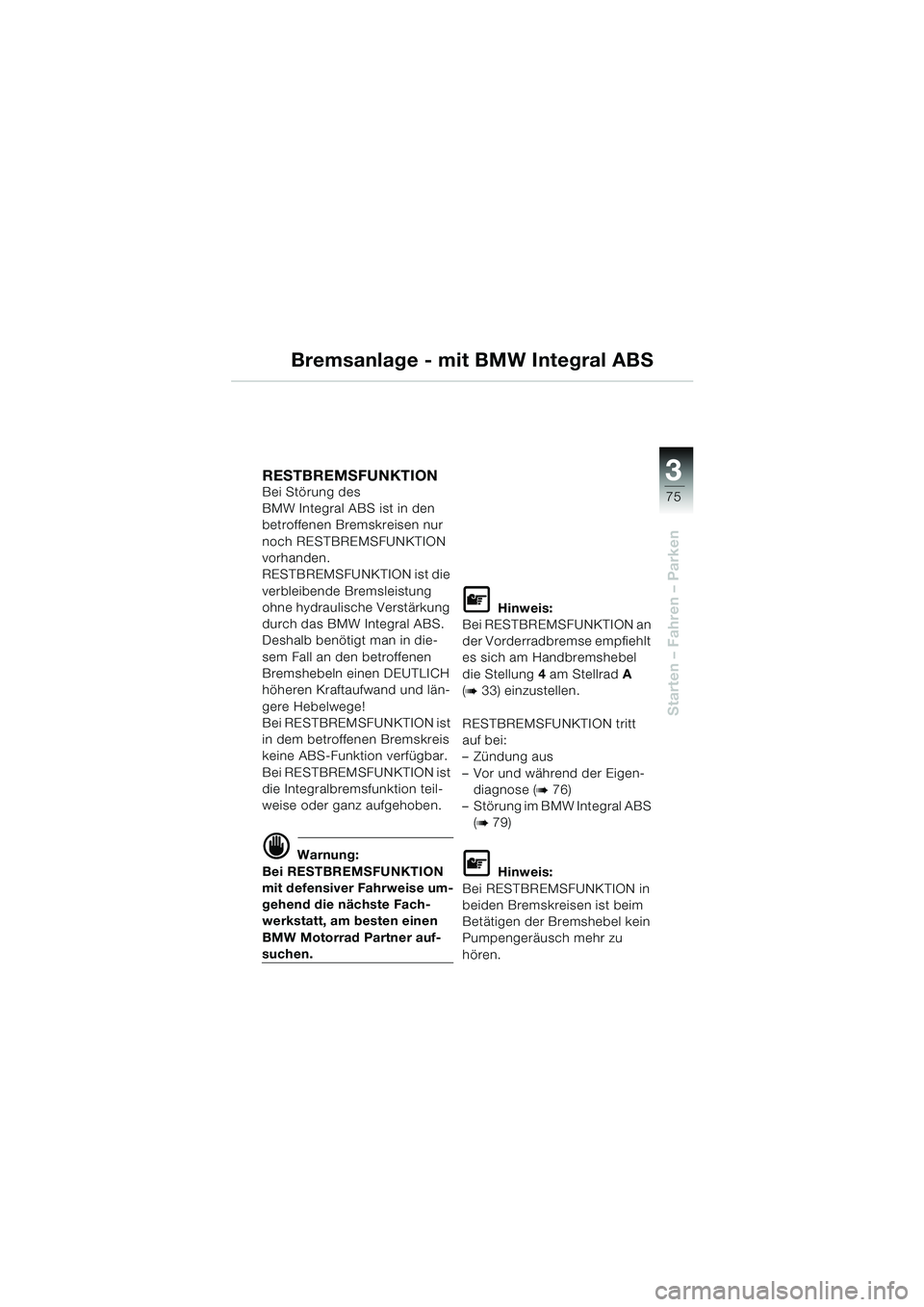

3
75
Starten – Fahren – Parken
Bremsanlage - mit BMW Integral ABS
RESTBREMSFUNKTION Bei Störung des
BMW Integral ABS ist in den
betroffenen Bremskreisen nur
noch RESTBREMSFUNKTION
vorhanden.
RESTBREMSFUNKTION ist die
verbleibende Bremsleistung
ohne hydraulische Verstärkung
durch das BMW Integral ABS.
Deshalb benötigt man in die-
sem Fall an den betroffenen
Bremshebeln einen DEUTLICH
höheren Kraftaufwand und län-
gere Hebelwege!
Bei RESTBREMSFUNKTION ist
in dem betroffenen Bremskreis
keine ABS-Funktion verfügbar.
Bei RESTBREMSFUNKTION ist
die Integralbremsfunktion teil-
weise oder ganz aufgehoben.
d Warnung:
Bei RESTBREMSFUNKTION
mit defensiver Fahrweise um-
gehend die nächste Fach-
werkstatt, am besten einen
BMW Motorrad Partner auf-
suchen.
L Hinweis:
Bei RESTBREMSFUNKTION an
der Vorderradbremse empfiehlt
es sich am Handbremshebel
die Stellung 4 am Stellrad A
(
b 33) einzustellen.
RESTBREMSFUNKTION tritt
auf bei:
–Zündung aus
– Vor und während der Eigen- diagnose (
b 76)
– Störung im BMW Integral ABS (
b 79)
L Hinweis:
Bei RESTBREMSFUNKTION in
beiden Bremskreisen ist beim
Betätigen der Bremshebel kein
Pumpengeräusch mehr zu
hören.
10k41bkd2.book Seite 75 Donnerstag, 24. Juli 2003 9:03 09

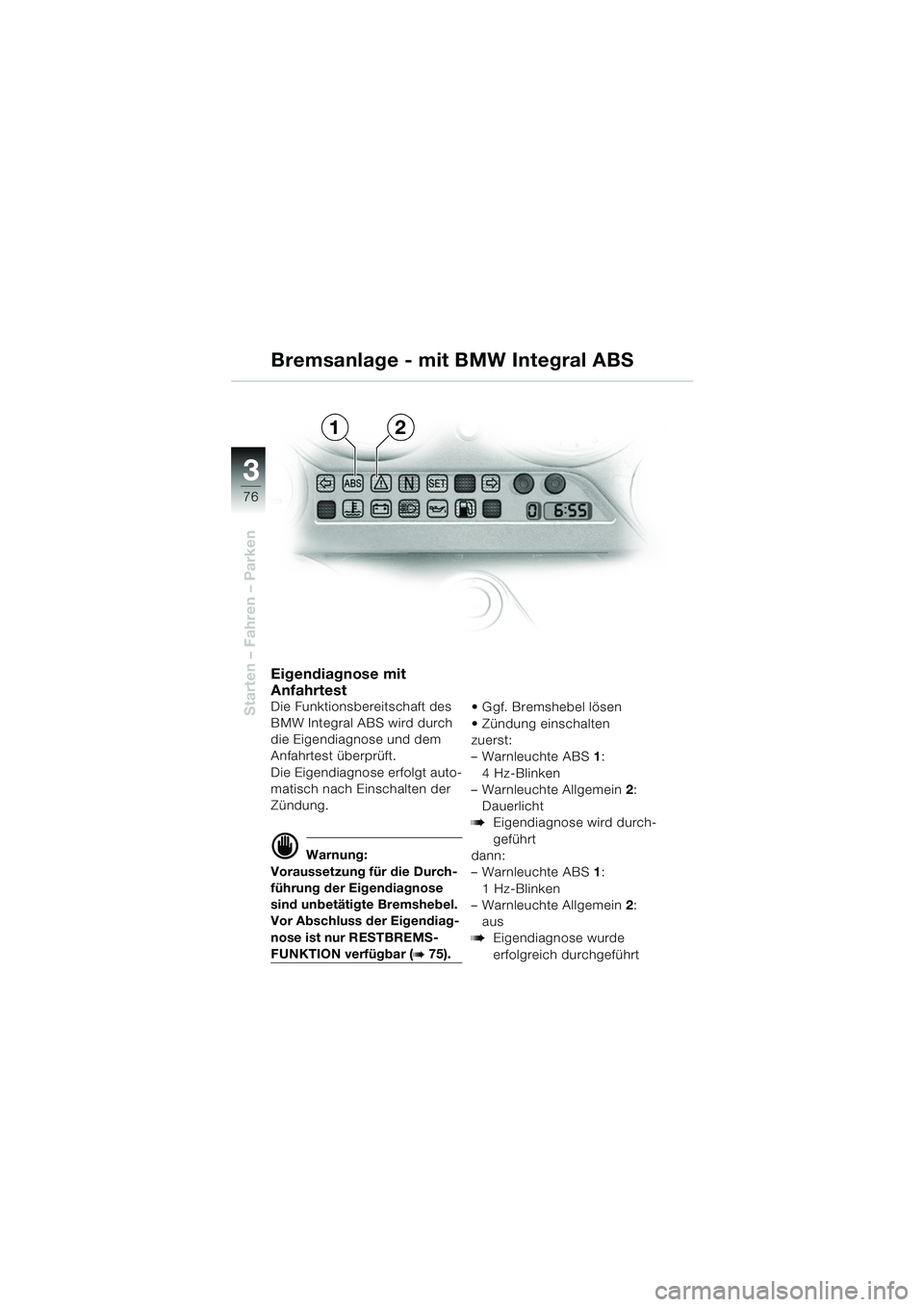

76
Starten – Fahren – Parken
3
Eigendiagnose mit
Anfahrtest
Die Funktionsbereitschaft des
BMW Integral ABS wird durch
die Eigendiagnose und dem
Anfahrtest überprüft.
Die Eigendiagnose erfolgt auto-
matisch nach Einschalten der
Zündung.
d Warnung:
Voraussetzung für die Durch-
führung der Eigendiagnose
sind unbetätigte Bremshebel.
Vor Abschluss der Eigendiag-
nose ist nur RESTBREMS-
FUNKTION verfügbar (b 75).  Ggf. Bremshebel lösen
 Zündung einschalten
zuerst:
–WarnleuchteABS
1:
4 Hz-Blinken
– Warnleuchte Allgemein 2:
Dauerlicht
bEigendiagnose wird durch-
geführt
dann:
–Warnleuchte ABS 1:
1 Hz-Blinken
– Warnleuchte Allgemein 2:
aus
bEigendiagnose wurde
erfolgreich durchgeführt
Bremsanlage - mit BMW Integral ABS
12
10k4103d2.fm Seite 76 Montag, 4. August 2003 2:22 14

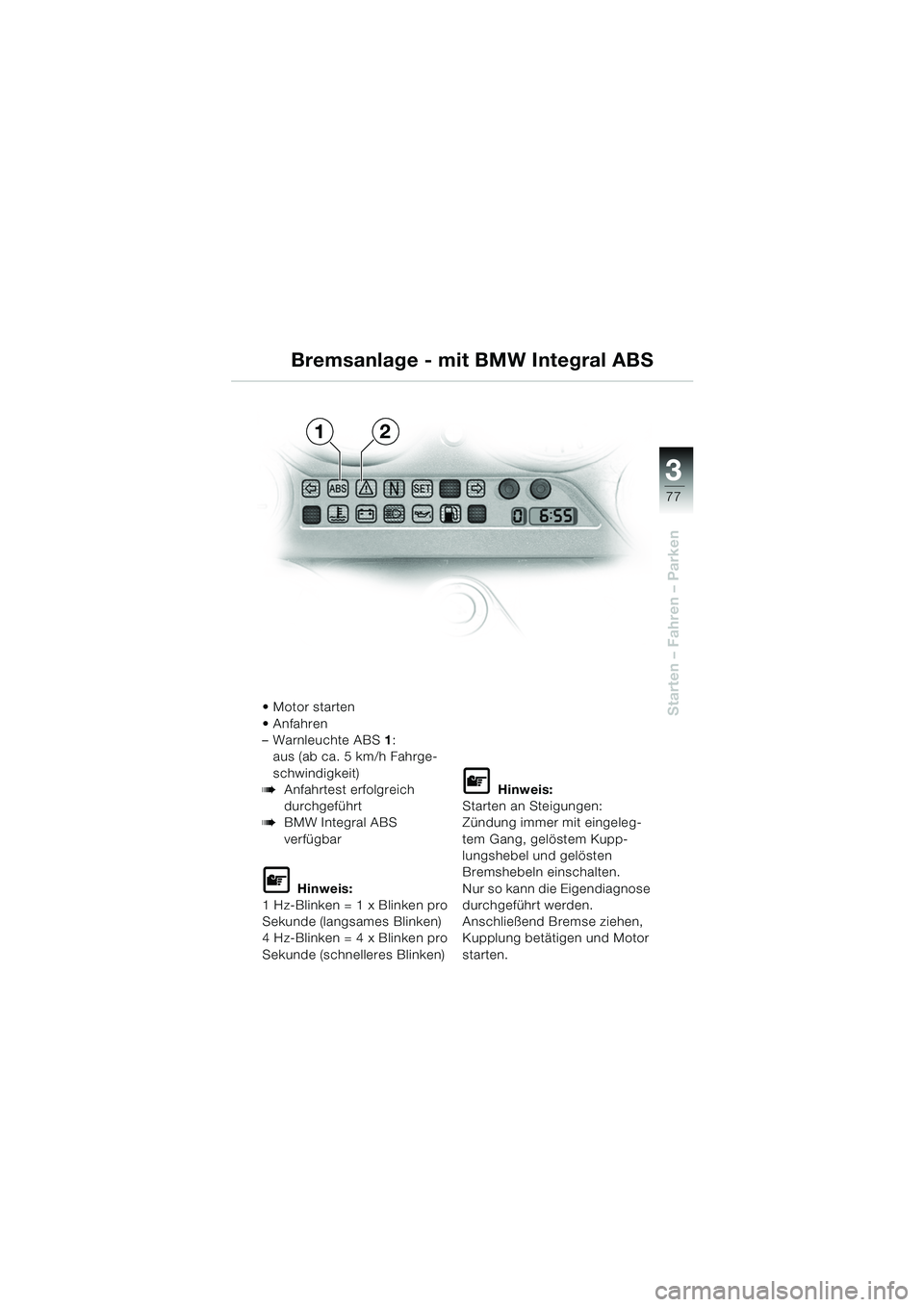

3
77
Starten – Fahren – Parken Motor starten
Anfahren
–Warnleuchte ABS1:
aus (ab ca. 5 km/h Fahrge-
schwindigkeit)
bAnfahrtest erfolgreich
durchgeführt
bBMW Integral ABS
verfügbar
L Hinweis:
1 Hz-Blinken = 1 x Blinken pro
Sekunde (langsames Blinken)
4 Hz-Blinken = 4 x Blinken pro
Sekunde (schnelleres Blinken)
L Hinweis:
Starten an Steigungen:
Zündung immer mit eingeleg-
tem Gang, gelöstem Kupp-
lungshebel und gelösten
Bremshebeln einschalten.
Nur so kann die Eigendiagnose
durchgeführt werden.
Anschließend Bremse ziehen,
Kupplung betätigen und Motor
starten.
12
Bremsanlage - mit BMW Integral ABS
10k41bkd2.book Seite 77 Donnerstag, 24. Juli 2003 9:03 09

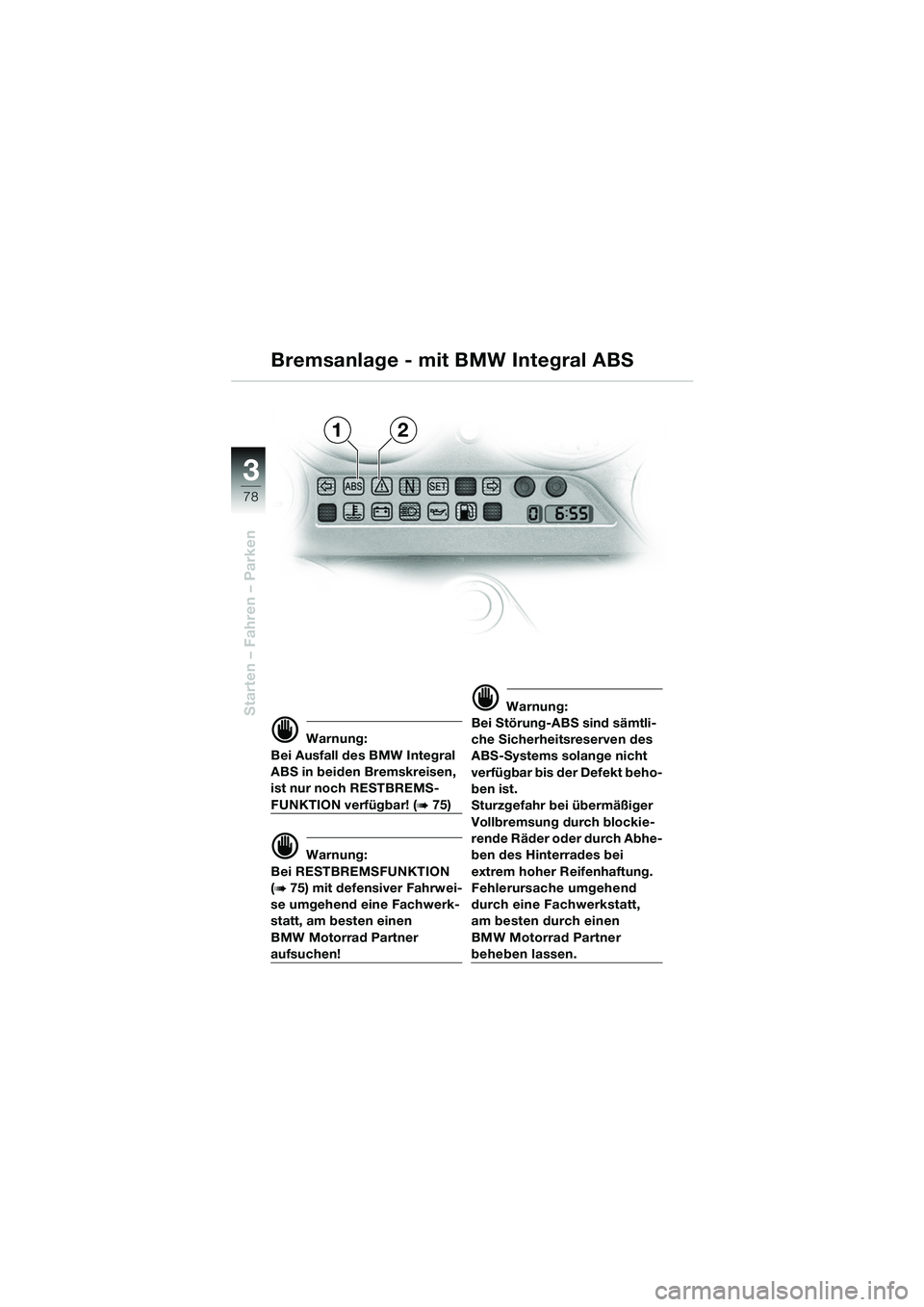

78
Starten – Fahren – Parken
3
d Warnung:
Bei Ausfall des BMW Integral
ABS in beiden Bremskreisen,
ist nur noch RESTBREMS-
FUNKTION verfügbar! (b 75)
d Warnung:
Bei RESTBREMSFUNKTION
(
b 75) mit defensiver Fahrwei-
se umgehend eine Fachwerk-
statt, am besten einen
BMW Motorrad Partner
aufsuchen!
d Warnung:
Bei Störung-ABS sind sämtli-
che Sicherheitsreserven des
ABS-Systems solange nicht
verfügbar bis der Defekt beho-
ben ist.
Sturzgefahr bei übermäßiger
Vollbremsung durch blockie-
rende Räder oder durch Abhe-
ben des Hinterrades bei
extrem hoher Reifenhaftung.
Fehlerursache umgehend
durch eine Fachwerkstatt,
am besten durch einen
BMW Motorrad Partner
beheben lassen.
12
Bremsanlage - mit BMW Integral ABS
10k41bkd2.book Seite 78 Donnerstag, 24. Juli 2003 9:03 09
