BMW MOTORRAD K 1200 GT 2004 Manual do condutor (in Portuguese)
Manufacturer: BMW MOTORRAD, Model Year: 2004, Model line: K 1200 GT, Model: BMW MOTORRAD K 1200 GT 2004Pages: 100, PDF Size: 2.22 MB

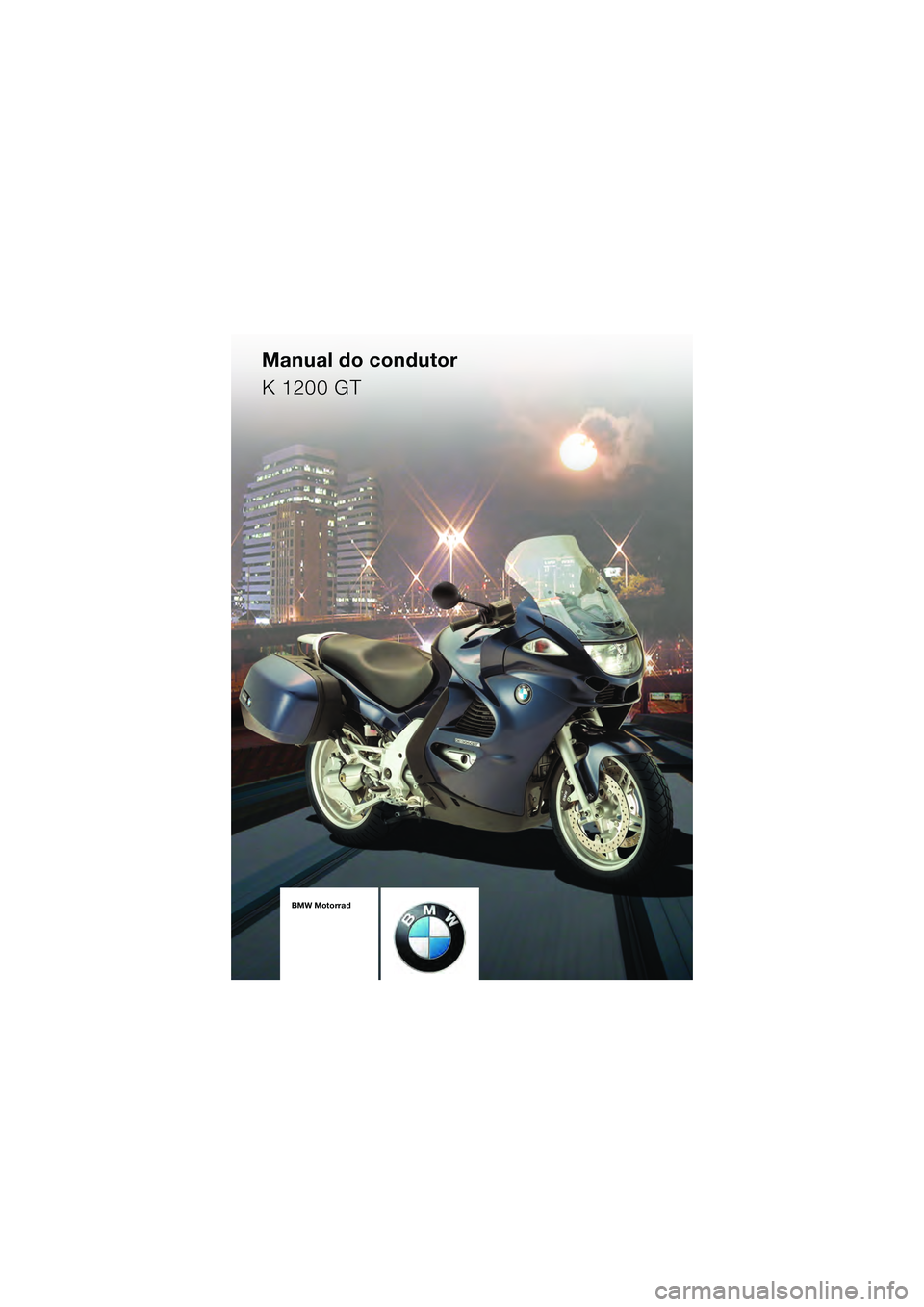

Page 1 of 100
BMW Motorrad
Manual do condutor
K 1200 GT
10k41bkp3.book Seite 1 Mittwoch, 26. Mai 2004 8:19 20
Page 2 of 100

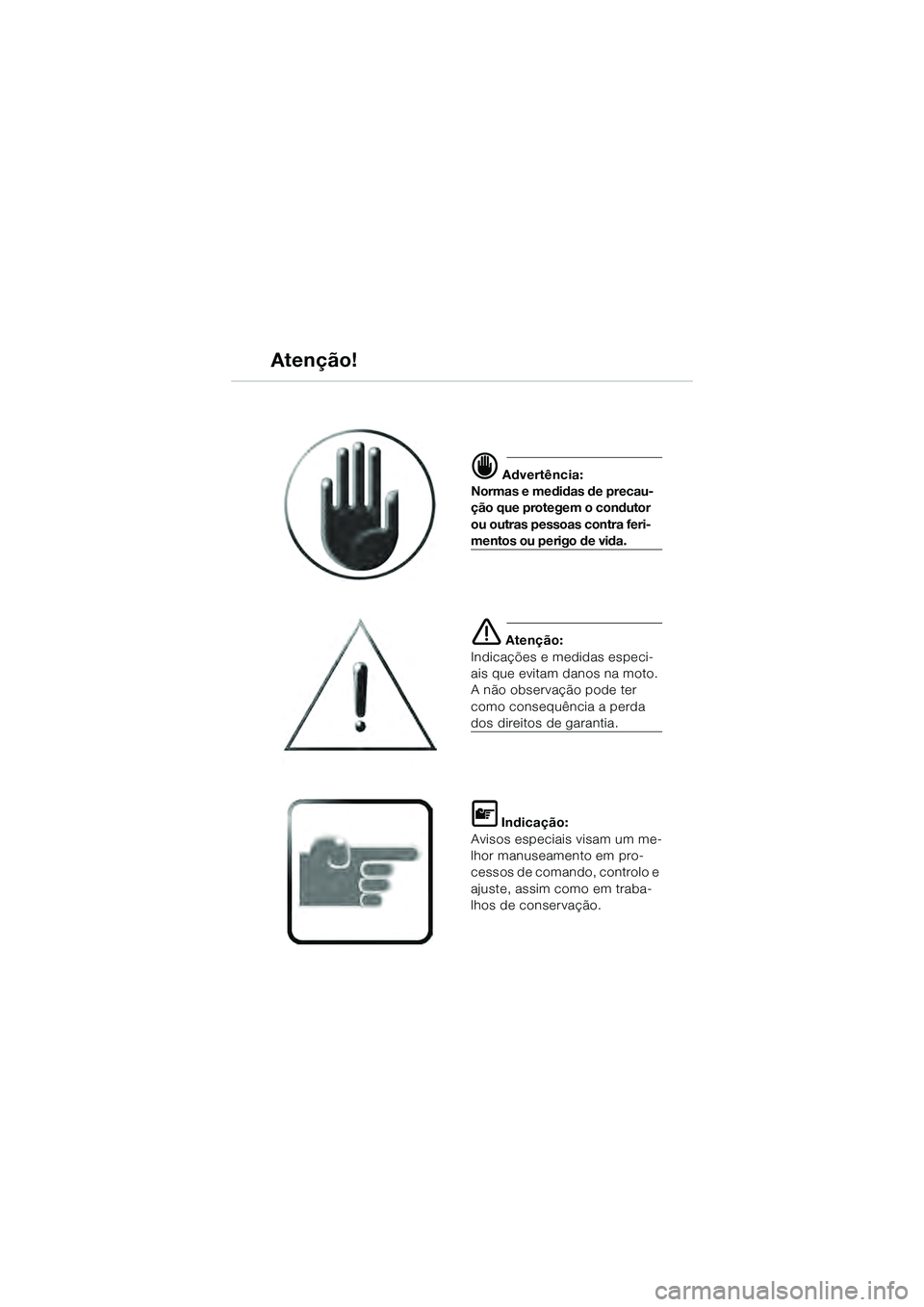

Advertência:
Normas e medidas de precau-
ção que protegem o condutor
ou outras pessoas contra feri-
mentos ou perigo de vida.
Atenção:
Indicações e medidas especi-
ais que evitam danos na moto.
A não observação pode ter
como consequência a perda
dos direitos de garantia.
Indicação:
Avisos especiais visam um me-
lhor manuseamento em pro-
cessos de comando, controlo e
ajuste, assim como em traba-
lhos de conservação.
Atenção!
10k41bkp3.book Seite 2 Mittwoch, 26. Mai 2004 8:19 20
Page 3 of 100
1
Intro
i

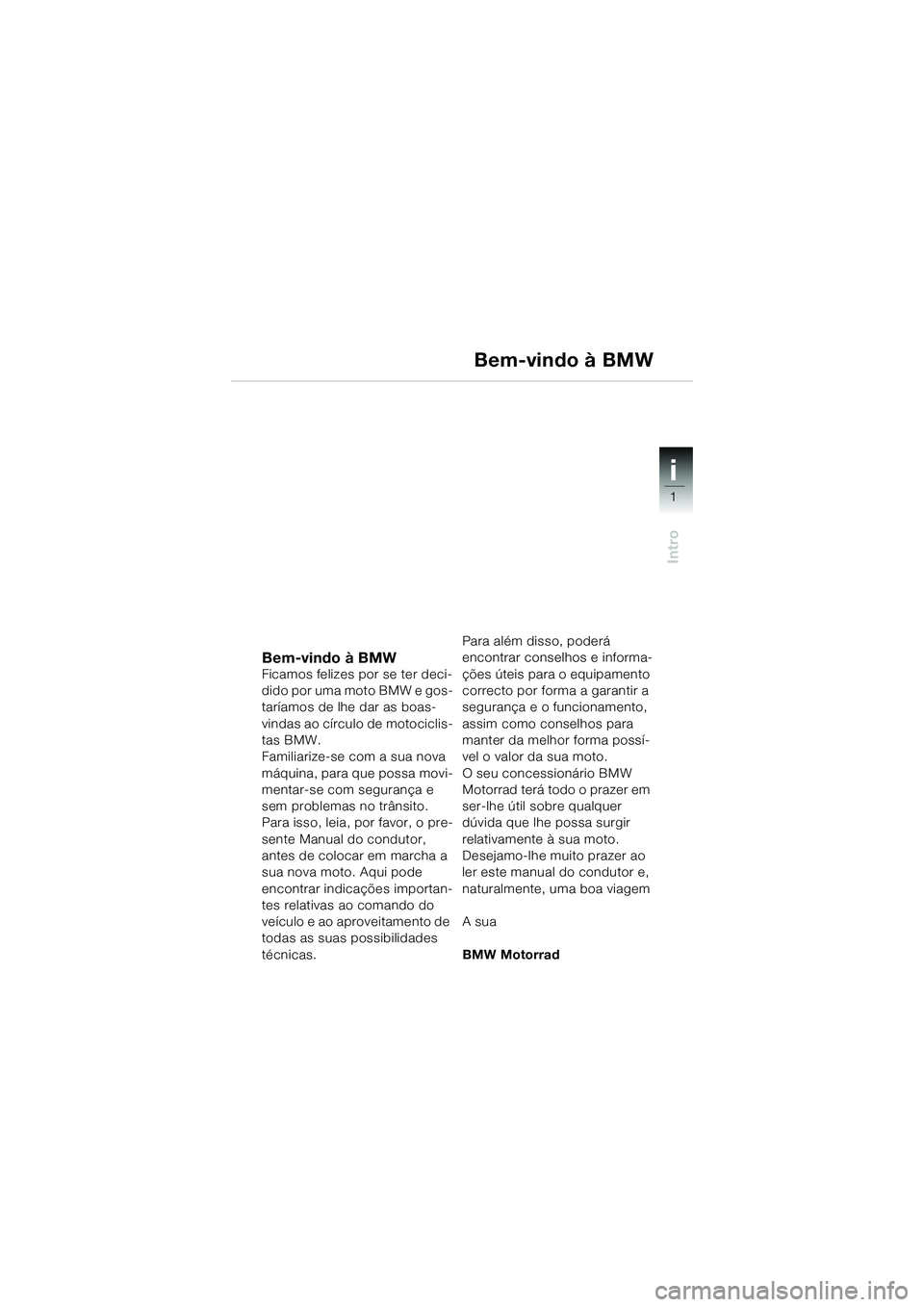

Bem-vindo à BMWFicamos felizes por se ter deci-
dido por uma moto BMW e gos-
taríamos de lhe dar as boas-
vindas ao círculo de motociclis-
tas BMW.
Familiarize-se com a sua nova
máquina, para que possa movi-
mentar-se com segurança e
sem problemas no trânsito.
Para isso, leia, por favor, o pre-
sente Manual do condutor,
antes de colocar em marcha a
sua nova moto. Aqui pode
encontrar indicações importan-
tes relativas ao comando do
veículo e ao aproveitamento de
todas as suas possibilidades
técnicas.Para além disso, poderá
encontrar conselhos e informa-
ções úteis para o equipamento
correcto por forma a garantir a
segurança e o funcionamento,
assim como conselhos para
manter da melhor forma possí-
vel o valor da sua moto.
O seu concessionário BMW
Motorrad terá todo o prazer em
ser-lhe útil sobre qualquer
dúvida que lhe possa surgir
relativamente à sua moto.
Desejamo-lhe muito prazer ao
ler este manual do condutor e,
naturalmente, uma boa viagem
A sua
BMW Motorrad
Bem-vindo à BMW
10k41bkp3.book Seite 1 Donnerstag, 27. Mai 2004 12:49 12
Page 4 of 100
2
Introdução
i

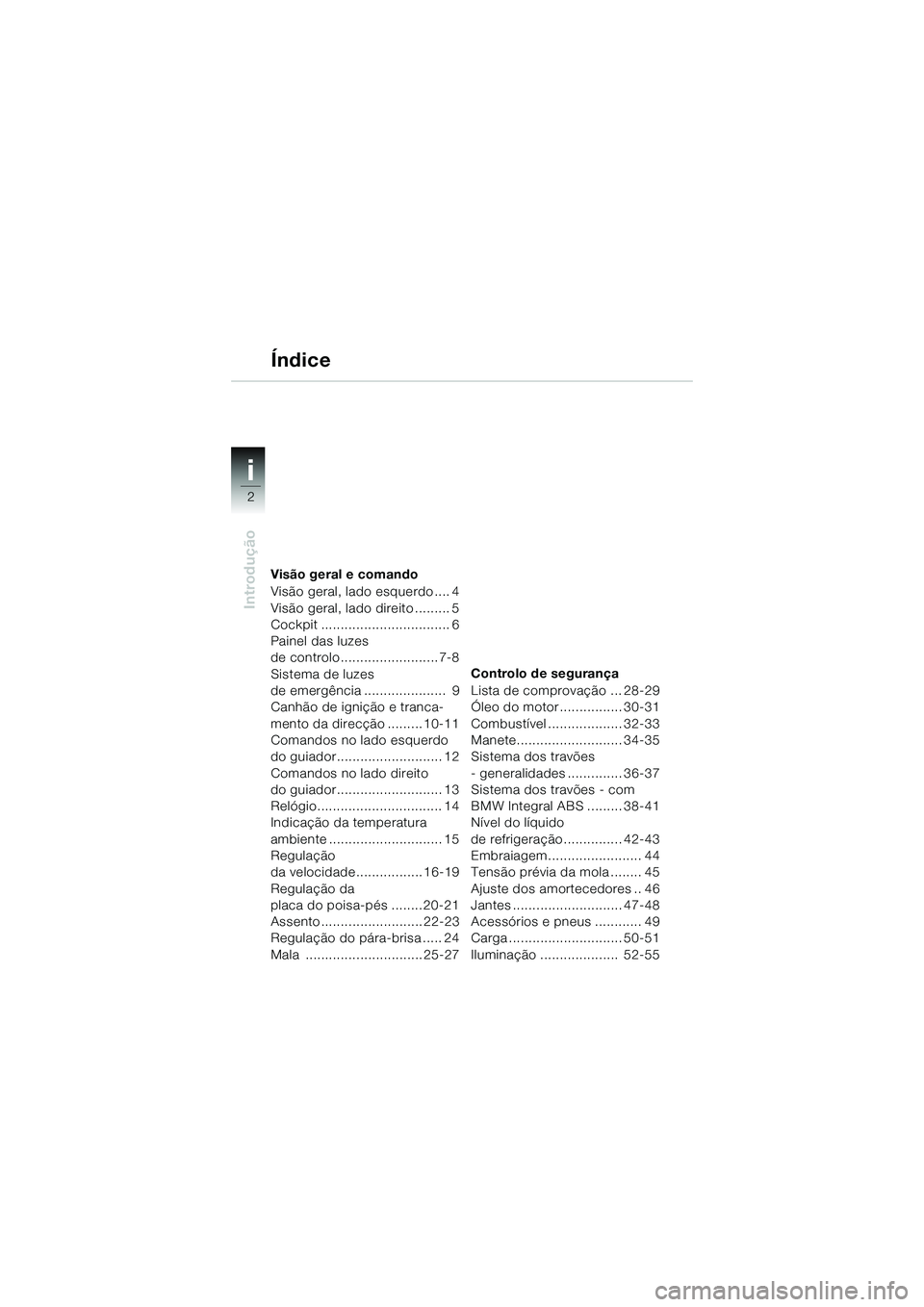

Visão geral e comando
Visão geral, lado esquerdo.... 4
Visão geral, lado direito ......... 5
Cockpit ................................. 6
Painel das luzes
de controlo......................... 7-8
Sistema de luzes
de emergência ..................... 9
Canhão de ignição e tranca-
mento da direcção ......... 10-11
Comandos no lado esquerdo
do guiador........................... 12
Comandos no lado direito
do guiador........................... 13
Relógio................................ 14
Indicação da temperatura
ambiente ............................. 15
Regulação
da velocidade................. 16-19
Regulação da
placa do poisa-pés ........ 20-21
Assento.......................... 22-23
Regulação do pára-brisa ..... 24
Mala .............................. 25-27Controlo de segurança
Lista de comprovação ... 28-29
Óleo do motor................ 30-31
Combustível ................... 32-33
Manete........................... 34-35
Sistema dos travões
- generalidades .............. 36-37
Sistema dos travões - com
BMW Integral ABS ......... 38-41
Nível do líquido
de refrigeração............... 42-43
Embraiagem........................ 44
Tensão prévia da mola ........ 45
Ajuste dos amortecedores .. 46
Jantes ............................ 47-48
Acessórios e pneus ............ 49
Carga ............................. 50-51
Iluminação .................... 52-55
Índice
10k41bkp3.book Seite 2 Donnerstag, 27. Mai 2004 12:49 12
Page 5 of 100
3
Introdução
i

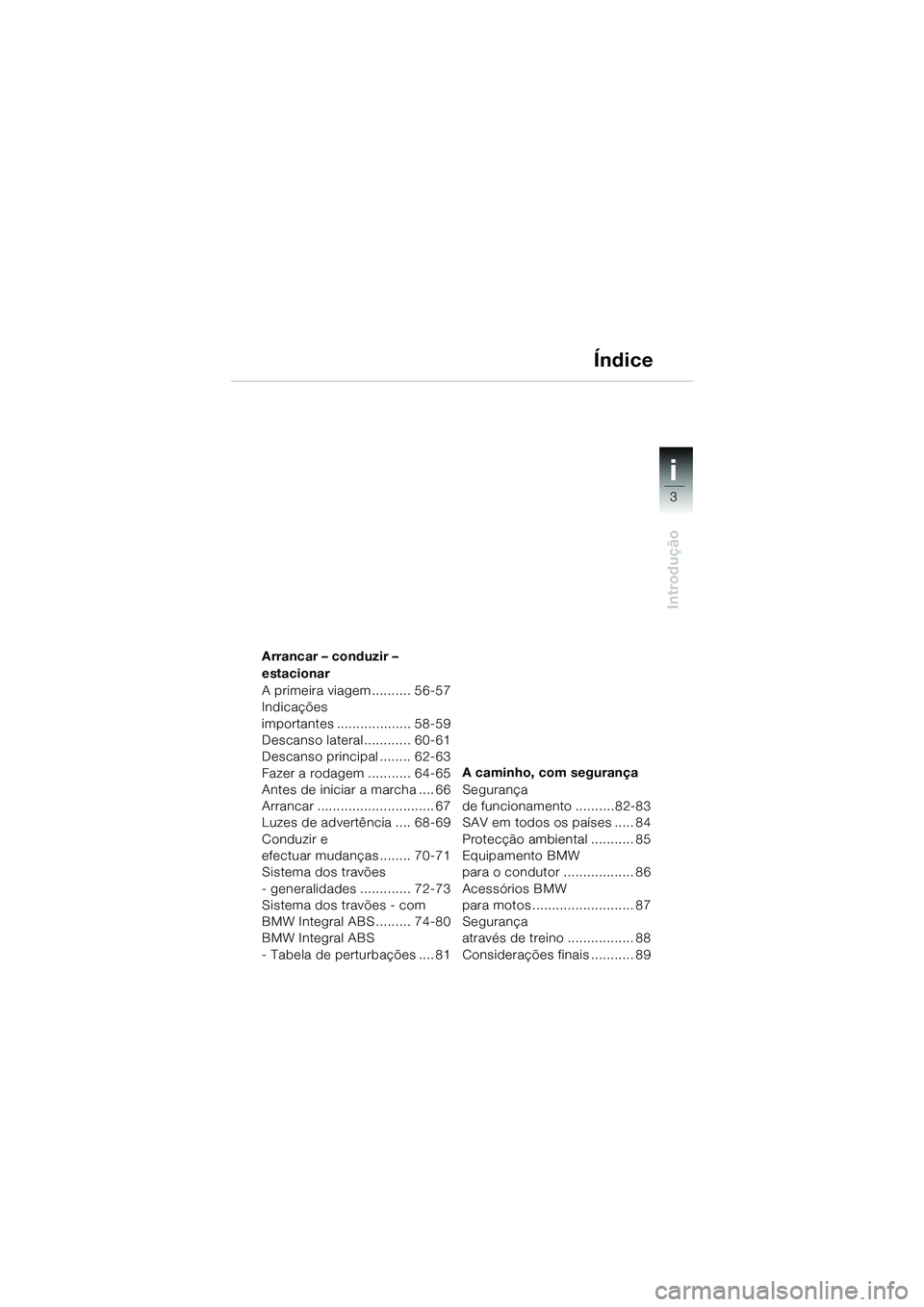

Arrancar – conduzir –
estacionar
A primeira viagem.......... 56-57
Indicações
importantes ................... 58-59
Descanso lateral............ 60-61
Descanso principal ........ 62-63
Fazer a rodagem ........... 64-65
Antes de iniciar a marcha .... 66
Arrancar .............................. 67
Luzes de advertência .... 68-69
Conduzir e
efectuar mudanças........ 70-71
Sistema dos travões
- generalidades ............. 72-73
Sistema dos travões - com
BMW Integral ABS......... 74-80
BMW Integral ABS
- Tabela de perturbações .... 81A caminho, com segurança
Segurança
de funcionamento ..........82-83
SAV em todos os países ..... 84
Protecção ambiental ........... 85
Equipamento BMW
para o condutor .................. 86
Acessórios BMW
para motos .......................... 87
Segurança
através de treino ................. 88
Considerações finais ........... 89
Índice
10k41bkp3.book Seite 3 Donnerstag, 27. Mai 2004 12:49 12
Page 6 of 100
4
Visão geral e comando
1

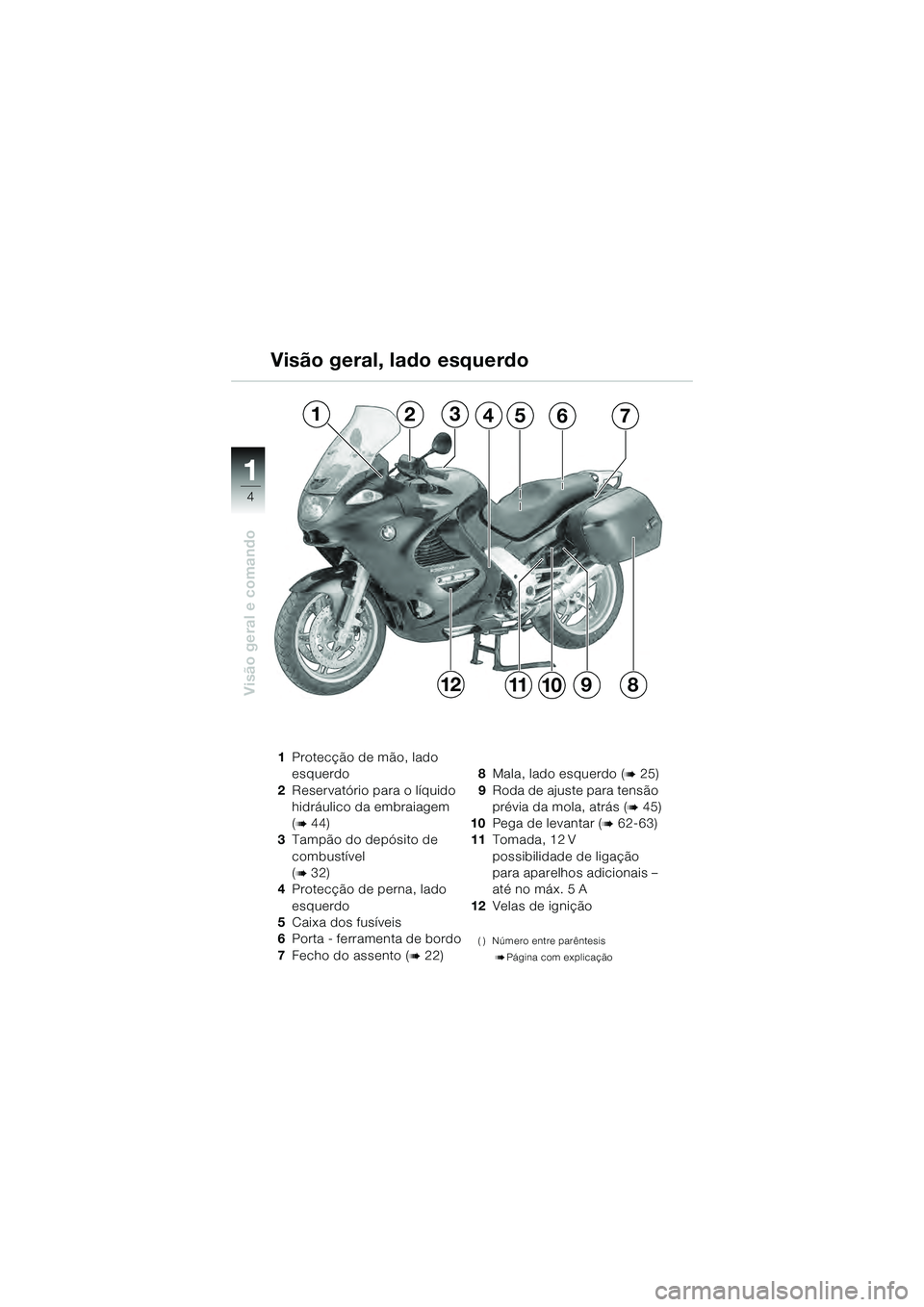

Visão geral, lado esquerdo
1Protecção de mão, lado
esquerdo
2 Reservatório para o líquido
hidráulico da embraiagem
(
44)
3 Tampão do depósito de
combustível
(
32)
4 Protecção de perna, lado
esquerdo
5 Caixa dos fusíveis
6 Porta - ferramenta de bordo
7 Fecho do assento (
22) 8
Mala, lado esquerdo (
25)
9 Roda de ajuste para tensão
prévia da mola, atrás (
45)
10 Pega de levantar (
62-63)
11 Tomada, 12 V
possibilidade de ligação
para aparelhos adicionais –
até no máx. 5 A
12 Velas de ignição
( ) Número entre parêntesis
Página com explicação
1265437
12111098
10k4101p3.fm Seite 4 Mittwoch, 9. Juni 2004 3:08 15
Page 7 of 100
5
Visão geral e comando
1

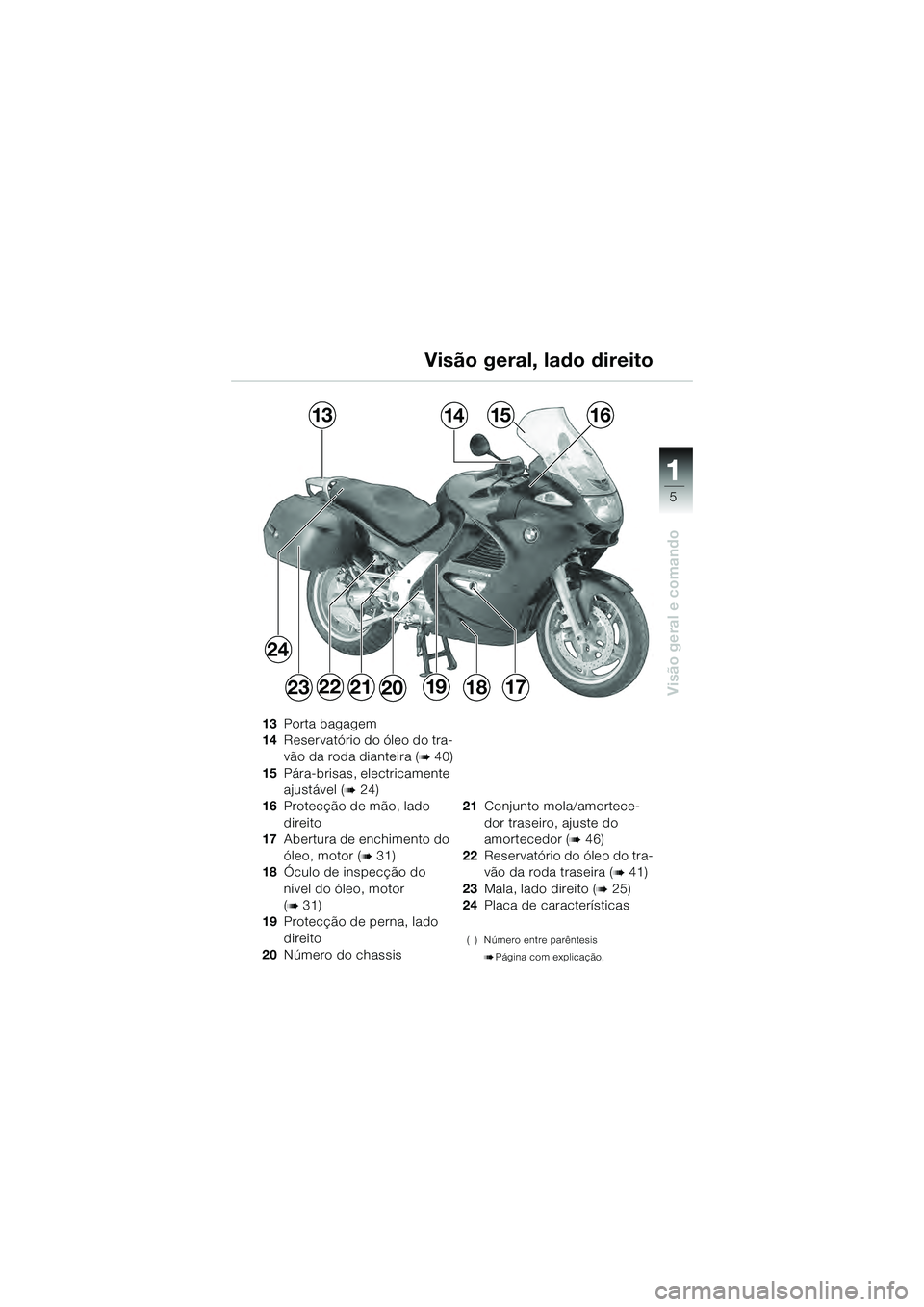

Visão geral, lado direito
13Porta bagagem
14 Reservatório do óleo do tra-
vão da roda dianteira (
40)
15 Pára-brisas, electricamente
ajustável (
24)
16 Protecção de mão, lado
direito
17 Abertura de enchimento do
óleo, motor (
31)
18 Óculo de inspecção do
nível do óleo, motor
(
31)
19 Protecção de perna, lado
direito
20 Número do chassis 21
Conjunto mola/amortece-
dor traseiro, ajuste do
amortecedor (
46)
22 Reservatório do óleo do tra-
vão da roda traseira (
41)
23 Mala, lado direito (
25)
24 Placa de características
( ) Número entre parêntesis
Página com explicação‚
13141516
24
23212019181722
10k41bkp3.book Seite 5 Donnerstag, 27. Mai 2004 12:49 12
Page 8 of 100
6
Visão geral e comando
1
1Indicador do nível de com-
bustível (
32)
2 Botão, reposição do conta-
quilómetros parcial
3 Velocímetro
4 Conta-quilómetros
5 Conta-quilómetros parcial
6 Conta-rotações (
64)
( ) Número entre parêntesis
Página com explicação‚
7Indicador da temperatura
do líquido de refrigeração
A Motor frio
B Motor à temperatura de
funcionamento
C Motor demasiado
quente (
69)
8 Painel das luzes de controlo
(
7, 8)
9 Canhão ignição/tranca-
mento da direcção
(
10, 11)
Cockpit
CA
1234567
98
B
10k41bkp3.book Seite 6 Donnerstag, 27. Mai 2004 12:49 12
Page 9 of 100
7
Visão geral e comando
1
1Luz de controlo do indica-
dor de mudança de direc-
ção esquerdo verde
2 Luz de advertência ABS
vermelha
( 68)
3 Luz de advertência geral
vermelha
( 68)
4 Luz de controlo da caixa
manual na posição neutral
verde
( 66)
5 Luz de controlo da regula-
ção da velocidade
amarela
SA ( 16-19)
SAEquipamento extra
6Luz de controlo do indica-
dor de mudança de direc-
ção direito verde
7 Indicação da hora/tempera-
tura ambiente,
botão A eB: acertar reló-
gio/comutar °C - °F
(
14-15)
8 Indicação da marcha
seleccionada
( ) Número entre parêntesis
Página com explicação‚

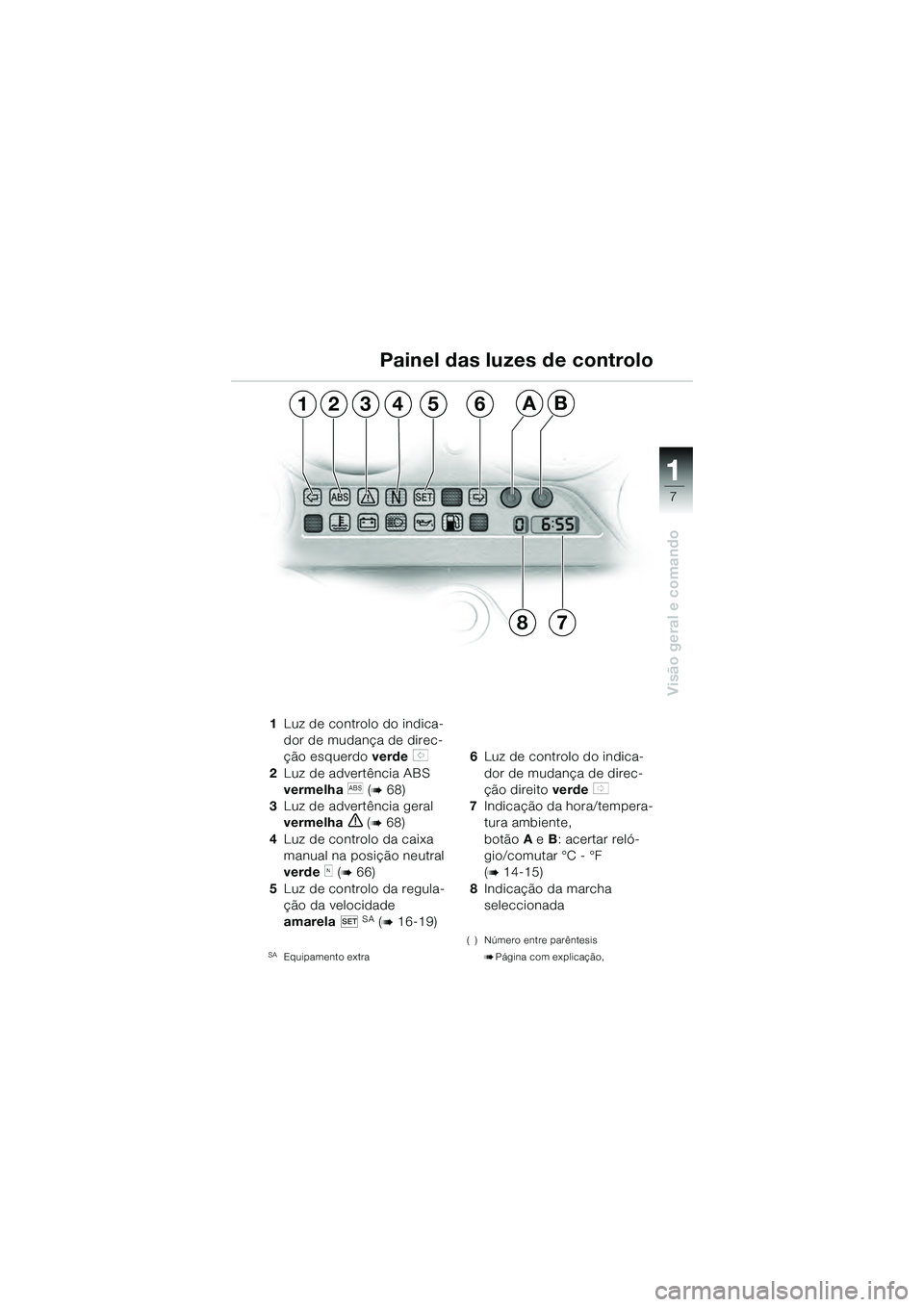

Painel das luzes de controlo
78
6A14B235
10k41bkp3.book Seite 7 Donnerstag, 27. Mai 2004 12:49 12
Page 10 of 100
8
Visão geral e comando
1

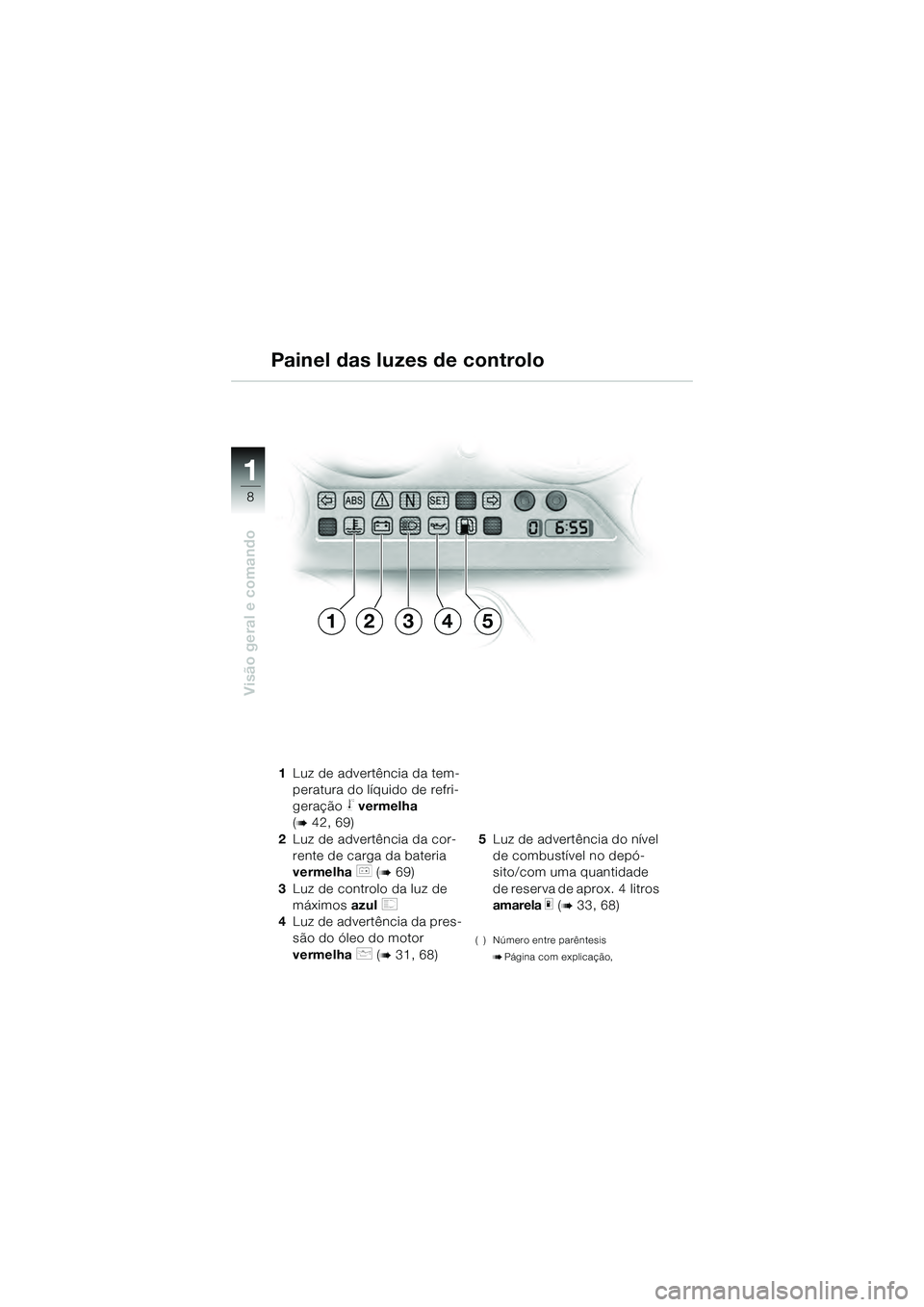

Painel das luzes de controlo
1Luz de advertência da tem-
peratura do líquido de refri-
geração
vermelha
(
42, 69)
2 Luz de advertência da cor-
rente de carga da bateria
vermelha
( 69)
3 Luz de controlo da luz de
máximos azul
4 Luz de advertência da pres-
são do óleo do motor
vermelha
\b ( 31, 68) 5
Luz de advertência do nível
de combustível no depó-
sito/com uma quantidade
de reserva de aprox. 4 litros
amarela
( 33, 68)
( ) Número entre parêntesis
Página com explicação‚
34512
10k41bkp3.book Seite 8 Donnerstag, 27. Mai 2004 12:49 12
