BMW MOTORRAD K 1200 GT 2004 Manual do condutor (in Portuguese)

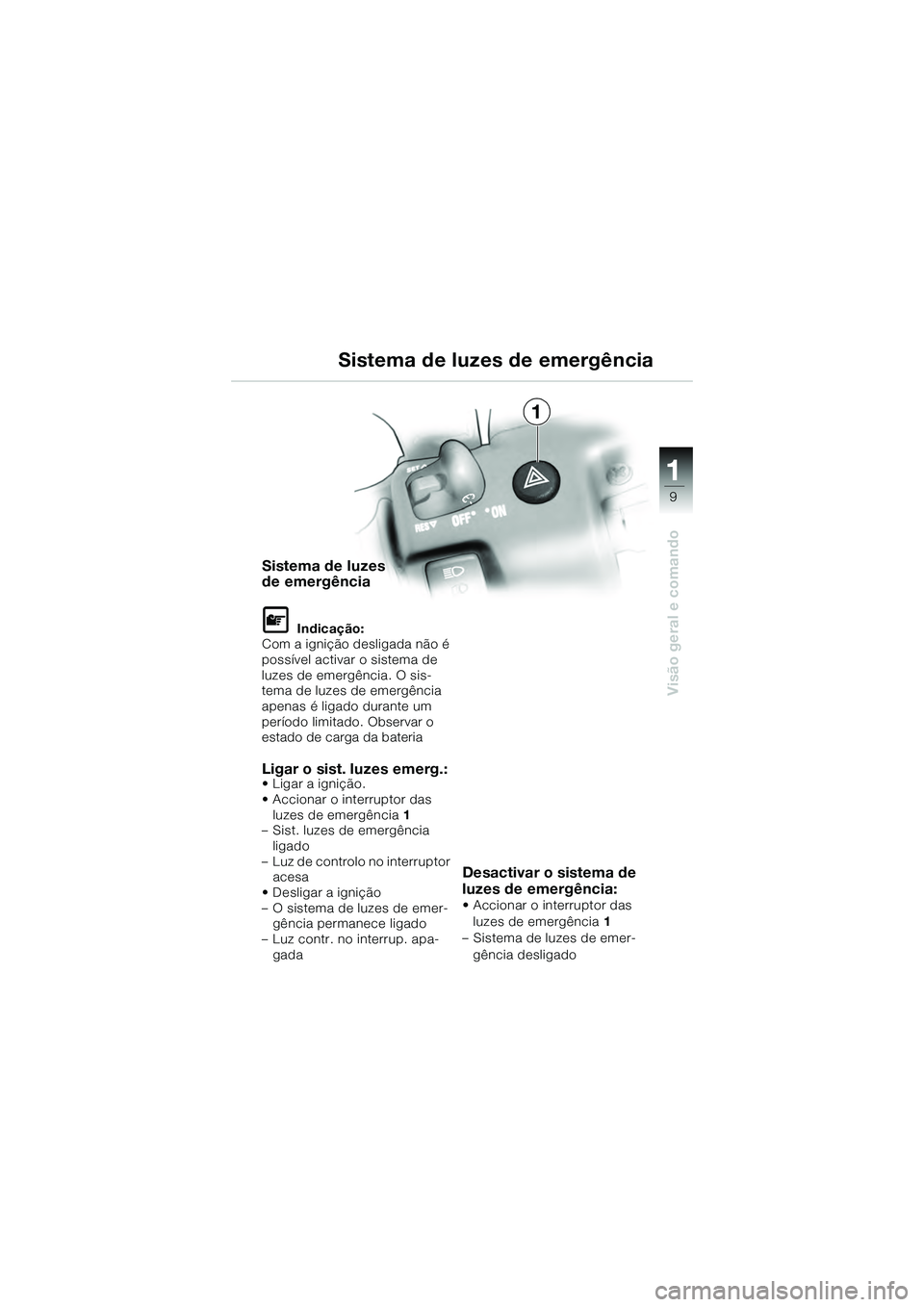

9
Visão geral e comando
1
1
Sistema de luzes
de emergência

Indicação:
Com a ignição desligada não é
possível activar o sistema de
luzes de emergência. O sis-
tema de luzes de emergência
apenas é ligado durante um
período limitado. Observar o
estado de carga da bateria
Ligar o sist. luzes emerg.:• Ligar a ignição.
• Accionar o interruptor das luzes de emergência 1
– Sist. luzes de emergência
ligado
– Luz de controlo no interruptor acesa
• Desligar a ignição
– O sistema de luzes de emer- gência permanece ligado
– Luz contr. no interrup. apa- gada
Desactivar o sistema de
luzes de emergência:
• Accionar o interruptor das
luzes de emergência 1
– Sistema de luzes de emer-
gência desligado
Sistema de luzes de emergência
10k41bkp3.book Seite 9 Donnerstag, 27. Mai 2004 12:49 12

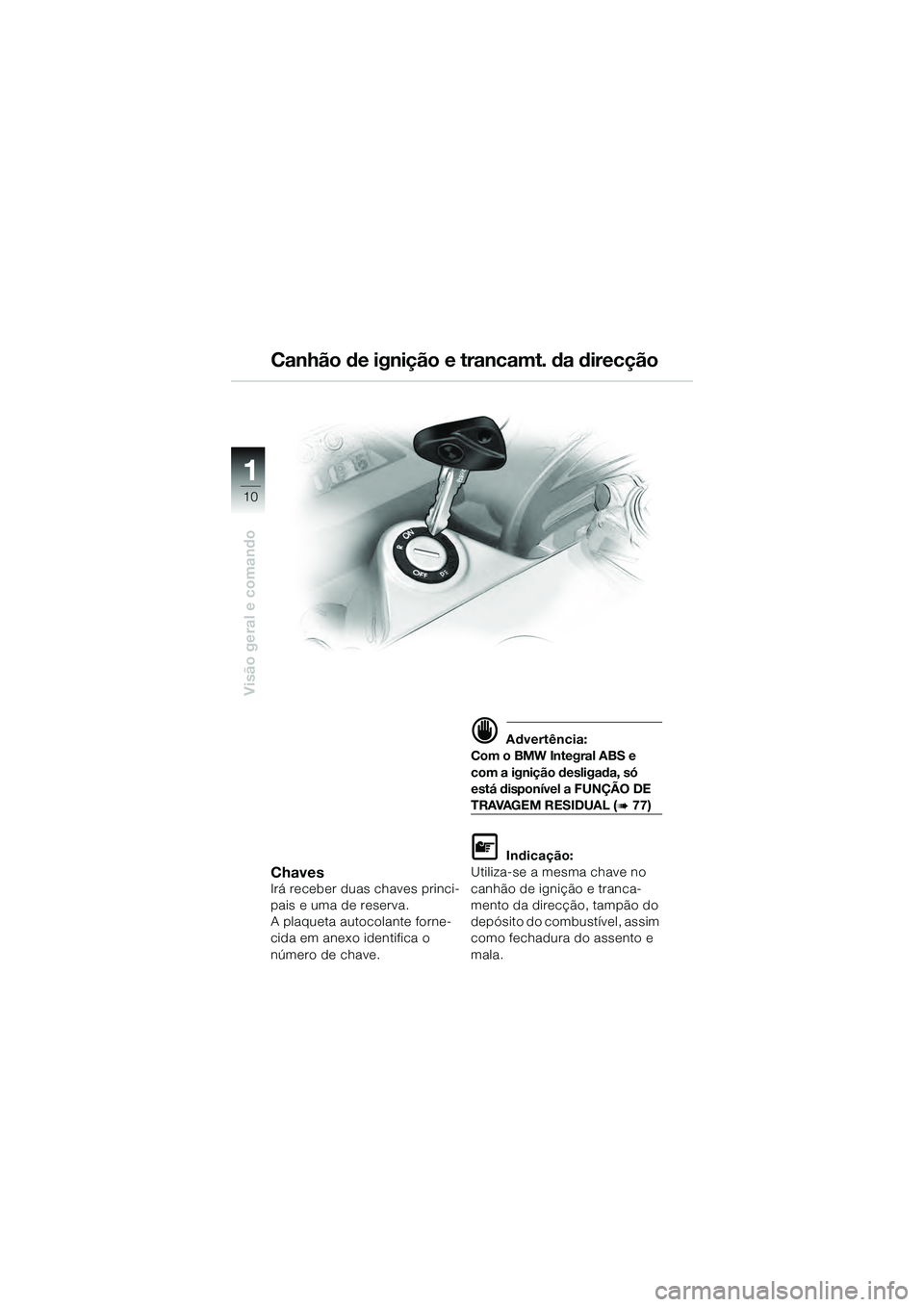

10
Visão geral e comando
1
ChavesIrá receber duas chaves princi-
pais e uma de reserva.
A plaqueta autocolante forne-
cida em anexo identifica o
número de chave.
 Advertência:
Com o BMW Integral ABS e
com a ignição desligada, só
está disponível a FUNÇÃO DE
TRAVAGEM RESIDUAL (
77)

Indicação:
Utiliza-se a mesma chave no
canhão de ignição e tranca-
mento da direcção, tampão do
depósito do combustível, assim
como fechadura do assento e
mala.
Canhão de ignição e trancamt. da direcção
10k41bkp3.book Seite 10 Donnerstag, 27. Mai 2004 12:49 12

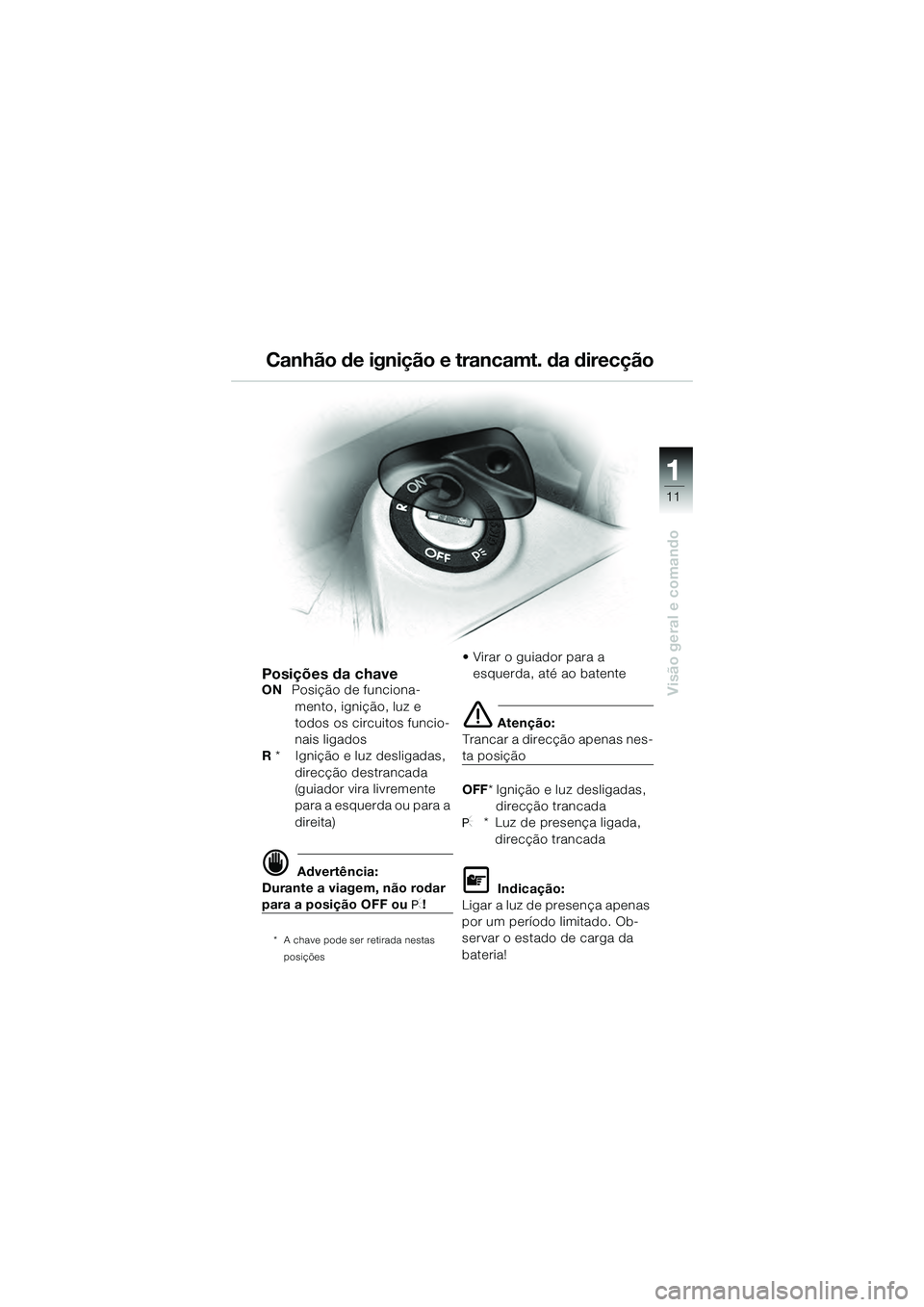

11
Visão geral e comando
1
Canhão de ignição e trancamt. da direcção
Posições da chaveON Posição de funciona-
mento, ignição, luz e
todos os circuitos funcio-
nais ligados
R * Ignição e luz desligadas,
direcção destrancada
(guiador vira livremente
para a esquerda ou para a
direita)
 Advertência:
Durante a viagem, não rodar
para a posição OFF ou
!
* A chave pode ser retirada nestas
posições
• Virar o guiador para a esquerda, até ao batente
 Atenção:
Trancar a direcção apenas nes-
ta posição
OFF * Ignição e luz desligadas,
direcção trancada

* Luz de presença ligada, direcção trancada

Indicação:
Ligar a luz de presença apenas
por um período limitado. Ob-
servar o estado de carga da
bateria!
10k41bkp3.book Seite 11 Donnerstag, 27. Mai 2004 12:49 12

12
Visão geral e comando
1

Advertência:
Para que não entre ar no cir-
cuito hidráulico da embraia-
gem:
• Não rodar os comandos do
guiador!
1 Interruptor para a regulação
da velocidade
SA (
17)
2 Interruptor das luzes de
advertência (

9)
3 Interruptor para o ajuste do
pára-brisas (

24)
4 Botão da buzina 5
Interruptor indicador
mudança direcção esq.
• Pressionar
– Indicador mudança de
direcção em funcionamt.
Desligar o indicador de
mudança de direcção:
• Reposição automática durante a marcha ou
pressionar interrupt. repo-
sição indicador mudança
direcção 12 (

13)
6 Interruptor da luz de máxi-
mos/médios

Luz de máximos
Luz de médios

Sinal de luzes
SAEquipamento extra

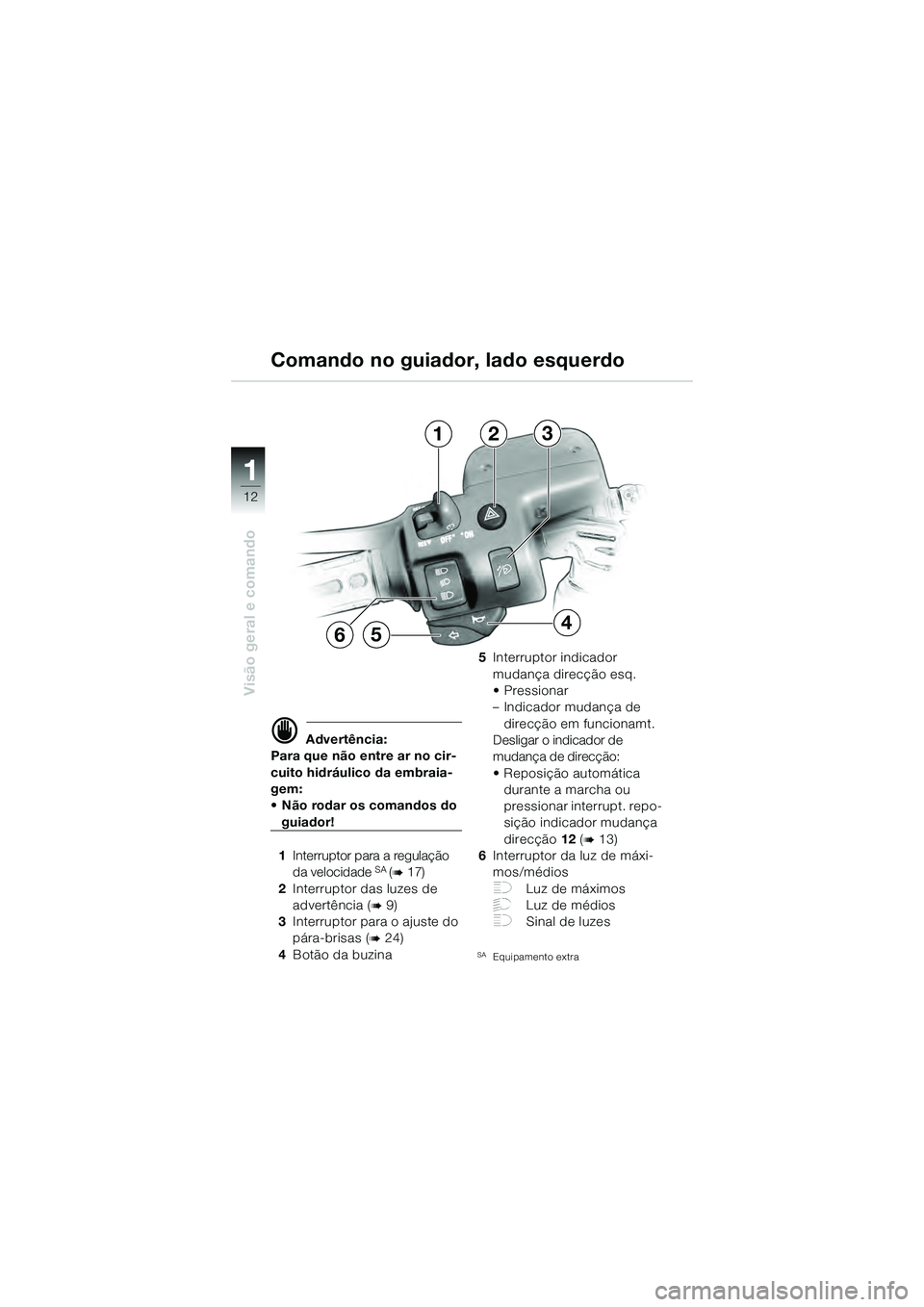

Comando no guiador, lado esquerdo
123
654
10k4101p3.fm Seite 12 Mittwoch, 9. Juni 2004 3:09 15

13
Visão geral e comando
1
ABC7
13
12
10
11
98

Advertência:
Para que não entre ar no cir-
cuito do óleo dos travões:
• Não rodar os comandos do
guiador!
7 Interruptor para os punhos
aquecíveis
SA
A Função de aquecimento
desligada
B 50% (posição intermé-
dia)
C 100%
8 Tecla BC (

14)
9 Interruptor de arranque
10 Interruptor de desactivação
de emergência para a igni-
ção (

66)
SAEquipamento extra
11Interruptor indicador mudança
de direcção, lado direito
• Pressionar
– Indicador de mudança de
direcção em funcionamento
Desligar o indicador de
mudança de direcção:
• Reposição automática durante a marcha ou pressi-
onar interrup. reposição
indic. mudança direcção 12
12 Interrup. reposição do indica-
dor de mudança de direcção
• Pressionar
– Indicador mudança direc-
ção dir./esq. desligados
13 Interruptor para o aqueci-
mento do assento
SA
0Aqu. assento desligado
.Aqu. assento ligado
..Aqu. rápido ligado para
um aquecimento breve

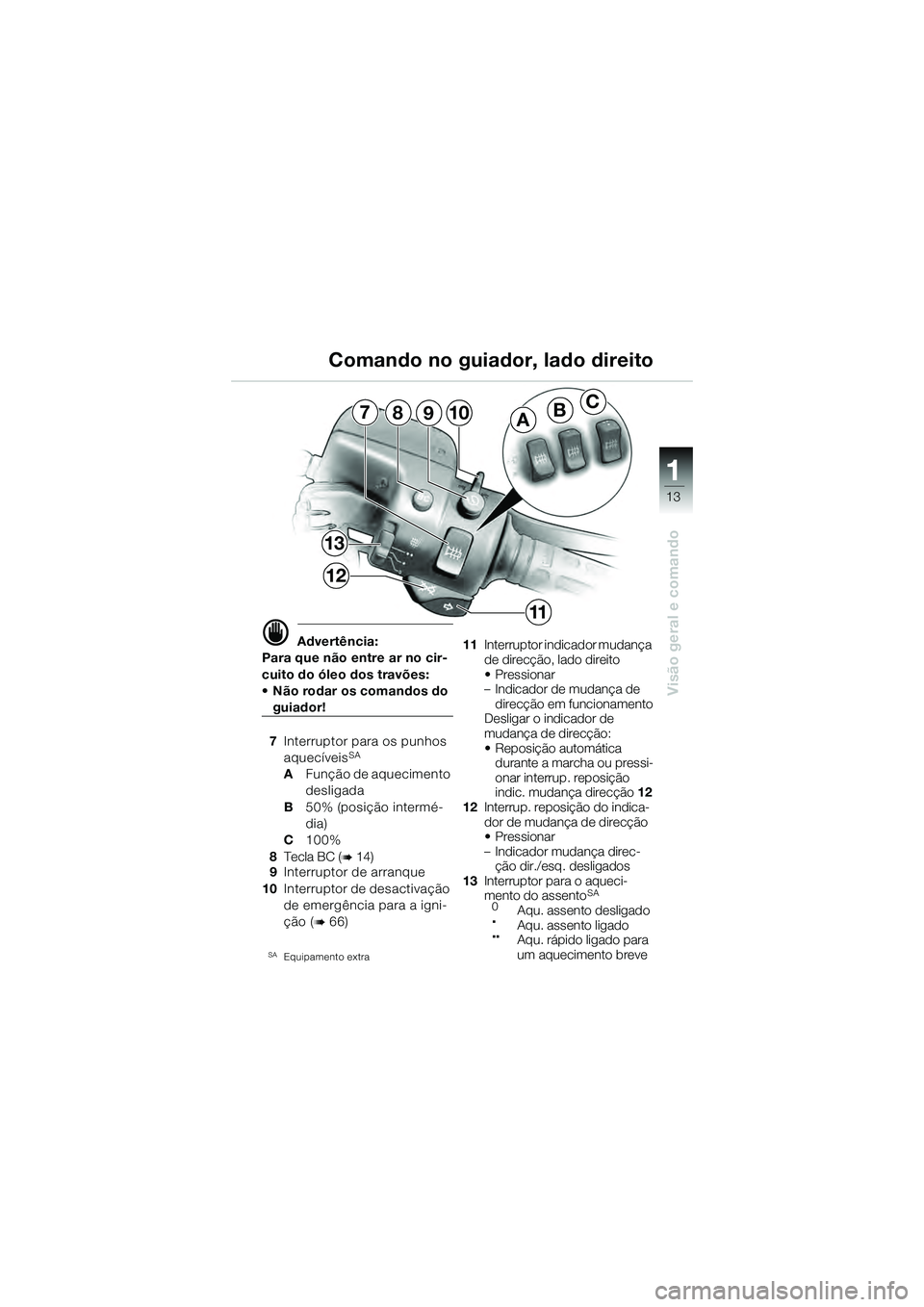

Comando no guiador, lado direito
10k4101p3.fm Seite 13 Mittwoch, 9. Juni 2004 3:09 15

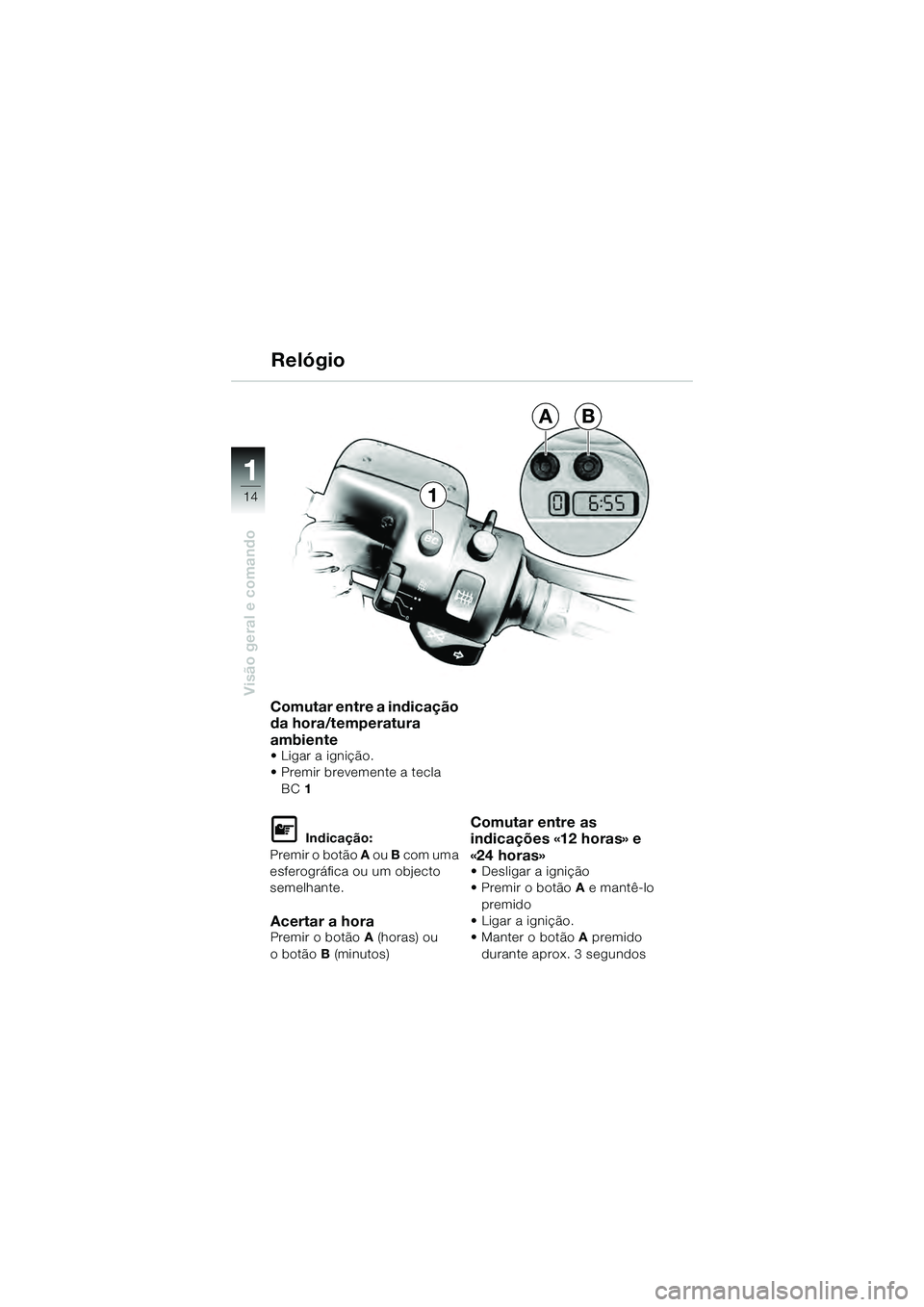

14
Visão geral e comando
1
1
AB
Comutar entre a indicação
da hora/temperatura
ambiente
• Ligar a ignição.
• Premir brevemente a tecla BC 1

Indicação:
Premir o botão A ou B com uma
esferográfica ou um objecto
semelhante.
Acertar a horaPremir o botão A (horas) ou
o botão B (minutos)
Comutar entre as
indicações «12 horas» e
«24 horas»
• Desligar a ignição
• Premir o botão A e mantê-lo
premido
• Ligar a ignição.
• Manter o botão A premido
durante aprox. 3 segundos
Relógio
10k41bkp3.book Seite 14 Donnerstag, 27. Mai 2004 12:49 12

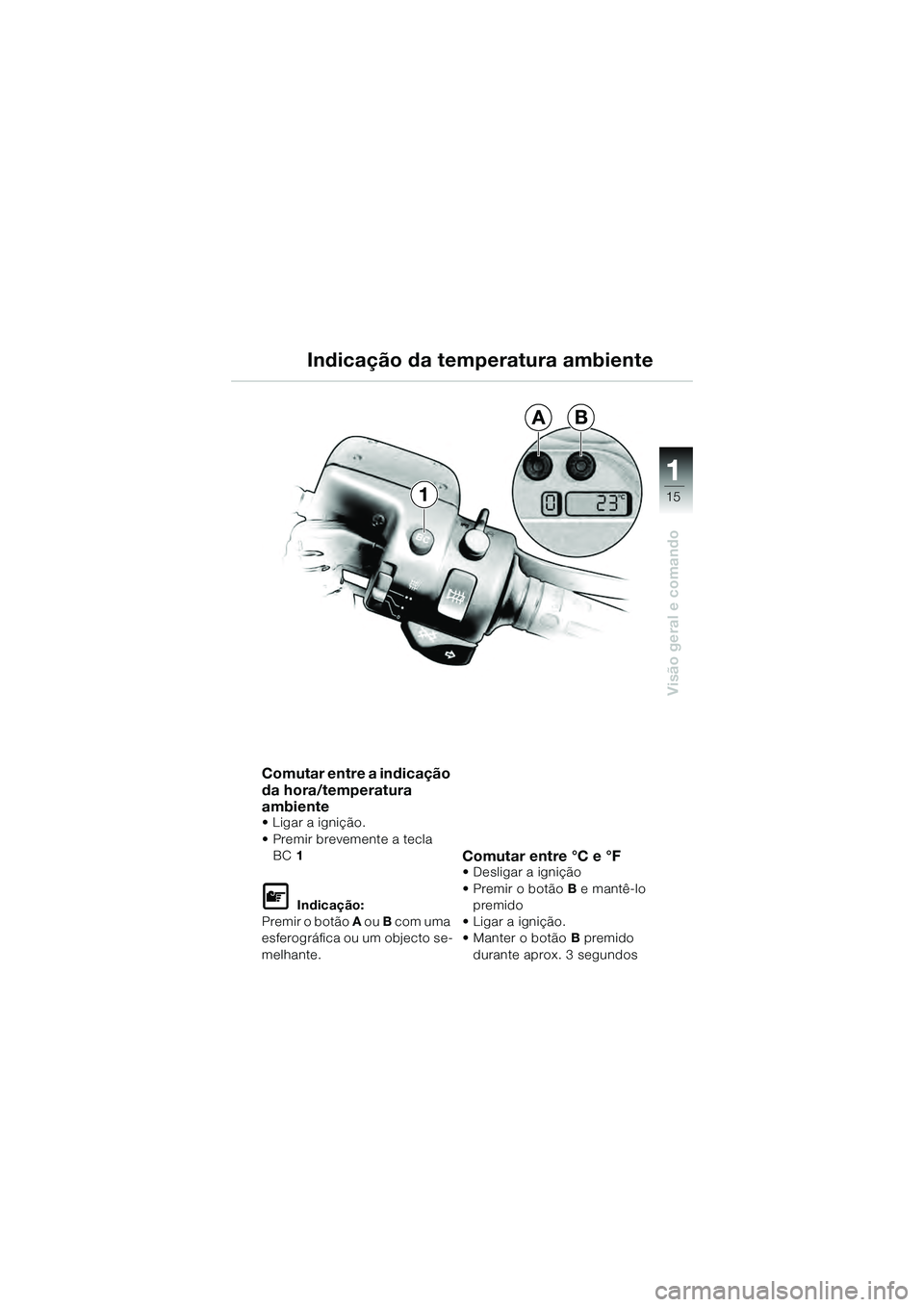

15
Visão geral e comando
1
1
AB
Comutar entre a indicação
da hora/temperatura
ambiente
• Ligar a ignição.
• Premir brevemente a tecla BC 1

Indicação:
Premir o botão A ou B com uma
esferográfica ou um objecto se-
melhante.
Comutar entre °C e °F• Desligar a ignição
• Premir o botão B e mantê-lo
premido
• Ligar a ignição.
• Manter o botão B premido
durante aprox. 3 segundos
Indicação da temperatura ambiente
10k41bkp3.book Seite 15 Donnerstag, 27. Mai 2004 12:49 12

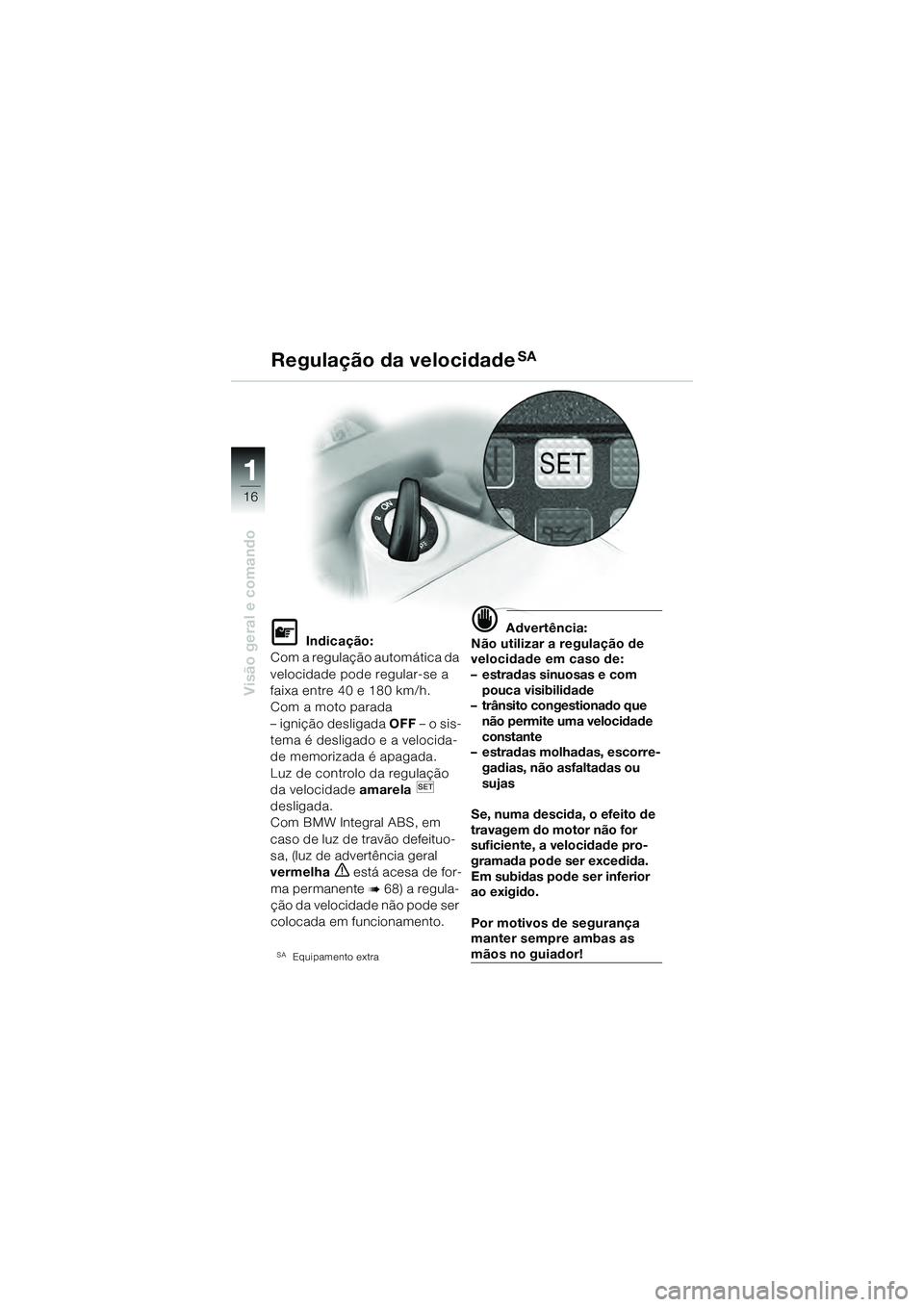

16
Visão geral e comando
1

Indicação:
Com a regulação automática da
velocidade pode regular-se a
faixa entre 40 e 180 km/h.
Com a moto parada
– ignição desligada OFF – o sis-
tema é desligado e a velocida-
de memorizada é apagada.
Luz de controlo da regulação
da velocidade amarela
desligada.
Com BMW Integral ABS, em
caso de luz de travão defeituo-
sa, (luz de advertência geral
vermelha

está acesa de for-
ma permanente

68) a regula-
ção da velocidade não pode ser
colocada em funcionamento.
SAEquipamento extra
 Advertência:
Não utilizar a regulação de
velocidade em caso de:
– estradas sinuosas e com pouca visibilidade
– trânsito congestionado que não permite uma velocidade
constante
– estradas molhadas, escorre- gadias, não asfaltadas ou
sujas
Se, numa descida, o efeito de
travagem do motor não for
suficiente, a velocidade pro-
gramada pode ser excedida.
Em subidas pode ser inferior
ao exigido.
Por motivos de segurança
manter sempre ambas as
mãos no guiador!
Regulação da velocidadeSA
10k41bkp3.book Seite 16 Donnerstag, 27. Mai 2004 12:49 12

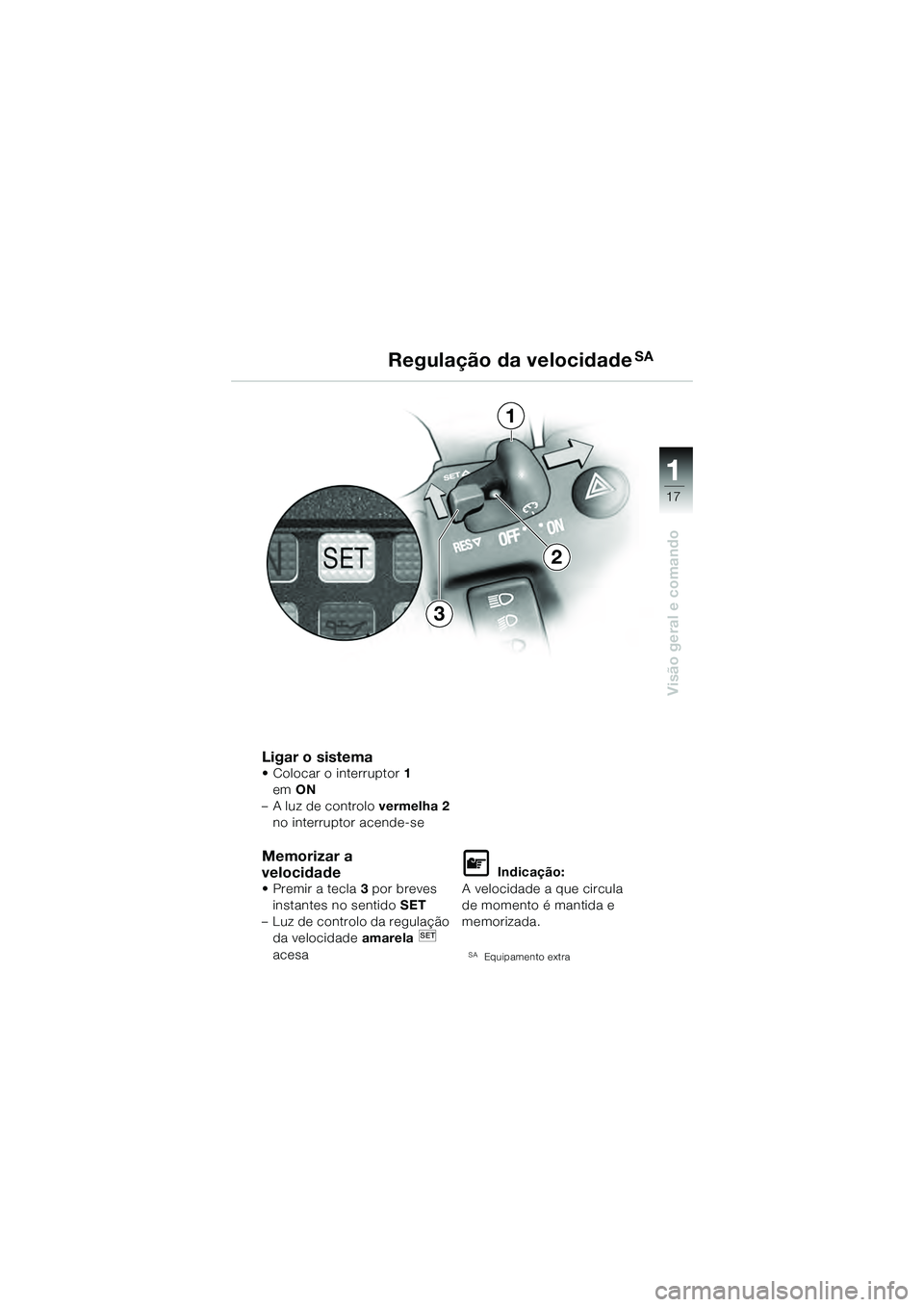

17
Visão geral e comando
1
Ligar o sistema• Colocar o interruptor1
em ON
–A luz de controlo vermelha 2
no interruptor acende-se
Memorizar a
velocidade
• Premir a tecla 3 por breves
instantes no sentido SET
– Luz de controlo da regulação da velocidade amarela
acesa

Indicação:
A velocidade a que circula
de momento é mantida e
memorizada.
SAEquipamento extra
Regulação da velocidadeSA
1
3
2
10k41bkp3.book Seite 17 Donnerstag, 27. Mai 2004 12:49 12

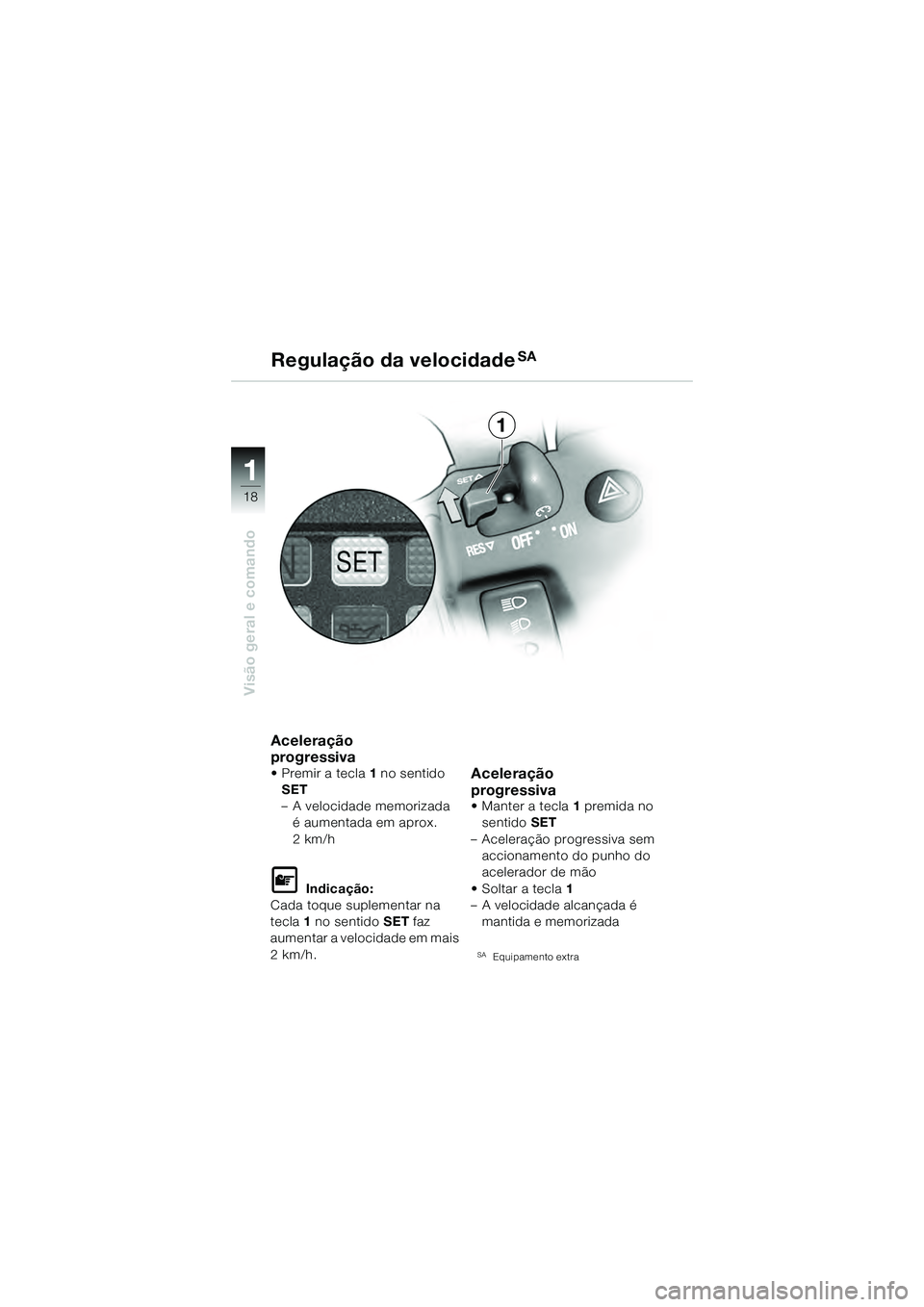

18
Visão geral e comando
1
Aceleração
progressiva
•Premir a tecla1 no sentido
SET
– A velocidade memorizada é aumentada em aprox.
2km/h

Indicação:
Cada toque suplementar na
tecla 1 no sentido SET faz
aumentar a velocidade em mais
2km/h.
Aceleração
progressiva
• Manter a tecla 1 premida no
sentido SET
– Aceleração progressiva sem accionamento do punho do
acelerador de mão
• Soltar a tecla 1
– A velocidade alcançada é
mantida e memorizada
SAEquipamento extra
Regulação da velocidadeSA
1
10k41bkp3.book Seite 18 Donnerstag, 27. Mai 2004 12:49 12
