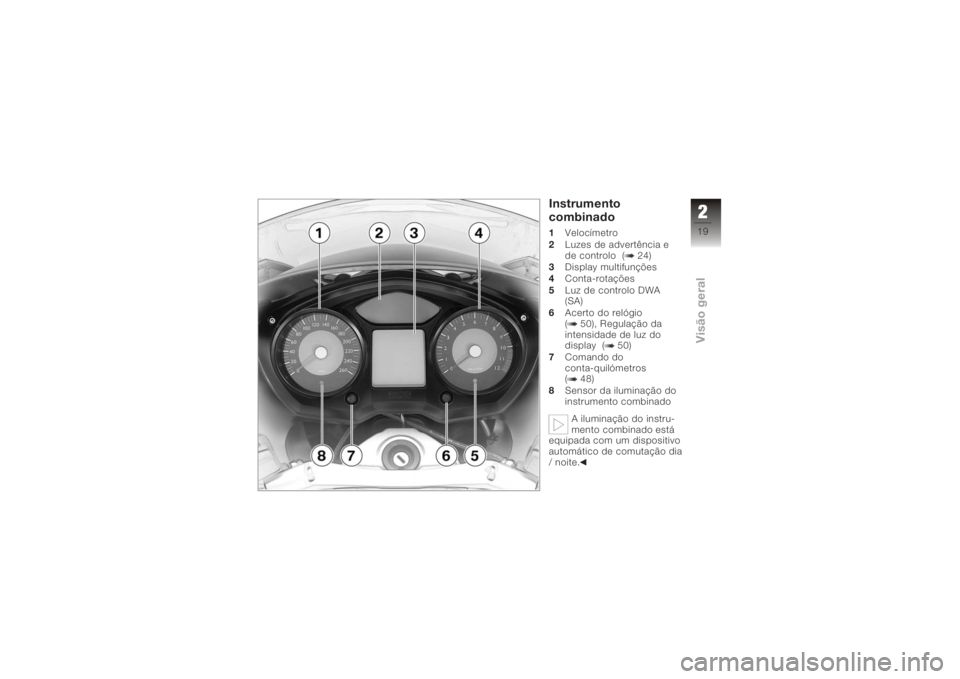

Instrumento
combinado1Velocímetro
2 Luzes de advertência e
de controlo ( 24)
3 Display multifunções
4 Conta-rotações
5 Luz de controlo DWA
(SA)
6 Acerto do relógio
( 50), Regulação da
intensidade de luz do
display ( 50)
7 Comando do
conta-quilómetros
( 48)
8 Sensor da iluminação do
instrumento combinado
A iluminação do instru-
mento combinado está
equipada com um dispositivo
automático de comutação dia
/ noite.
219zVisão geral

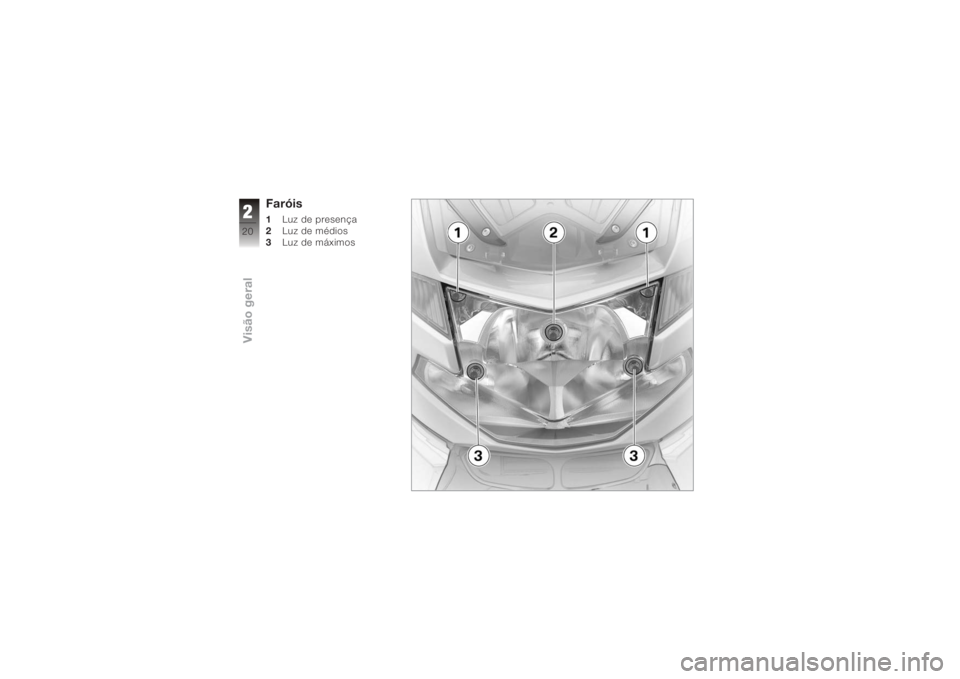

Faróis1Luz de presença
2 Luz de médios
3 Luz de máximos
220zVisão geral

Indicações
Display multifunções . . . . . . . . . . 22
Luzes de advertência e de
controlo . . . . . . . . . . . . . . . . . . . . . . . 24
Luz de advertência ABS . . . . . . . 24
Luz de controlo da regulação da
velocidade
SA
.................. 24
Indicações de
funcionamento . . . . . . . . . . . . . . . . 24
Indicador geral de
advertência . . . . . . . . . . . . . . . . . . . 25
Indicações de advertência do
sistema de controlo da pressão
dos pneus RDCSA
............. 33
Indicadores de advertência
ABS .......................... 38
Indicadores de advertência
ASC
SA
........................ 40
321zIndicações

Display multifunções1Indicação da quantidade
de combustível ( 24)
2 Indicação do computa-
dor de bordo
SA
( 52),
Indicação RDCSA
( 51)
3 Zona para indicadores
de advertência ( 25)
4 Velocidade de caixa
( 25)
5 Indicador da temperatura
do líquido de refrigera-
ção ( 25)
6 Conta-quilómetros
parcial ( 48), Indicação
RDC (veículos sem
computador de bordo)
SA
( 51)
322zIndicações

7Relógio ( 50), Área de
indicação para o aque-
cimento do assento
SA
( 60), Área de indica-
ção para a regulação
da intensidade de luz do
display ( 50), Área de
indicação para ESA
SA
( 75)
8 Conta-quilómetros
( 48)
323zIndicações

Luzes de advertência
e de controlo1Luz de controlo do in-
dicador de mudança de
direcção esquerdo
2 Luz de controlo da luz de
máximos
3 Luz de controlo do
ponto-morto
4 Luz de advertência ABS
5 Luz de controlo do in-
dicador de mudança de
direcção direito
6 Luz de advertência e de
controlo ASC (SA) 7
Luz de advertência geral
8 Indicador do desgaste
da pastilha do travão
Luz de advertência
ABSEm alguns países é possível
uma apresentação diferente
da luz de advertência ABS.
Possíveis variantes naci-
onais.
Luz de controlo
da regulação da
velocidade
SA
1 Luz de controlo da regu-
lação da velocidade
Indicações de
funcionamentoQuantidade de
combustível
A coluna por baixo do
símbolo de posto de
abastecimento indica a quan-
324zIndicações

tidade de combustível rema-
nescente.Velocidade de caixa
É indicada a velocidade
de caixa seleccionada.
Se não estiver engrenada ne-
nhuma velocidade, a indica-
ção da velocidade seleccio-
nada mostra N e, para além
disso, acende-se a luz de
controlo "ponto-morto".
Temperatura do líquido
de refrigeração
A coluna por baixo do
símbolo de temperatura
indica o nível da temperatura
do líquido de refrigeração.
Intervenção ASC (SA)
A luz de advertência
ASC pisca rapidamen-
te.
O ASC identificou uma ins-
tabilidade na roda traseira e diminui o binário. A luz de ad-
vertência pisca um segundo
a mais do que o tempo que
dura a intervenção do ASC.
Deste modo, também após a
situação de marcha crítica, o
condutor terá um sinal de res-
posta óptico relativamente à
regulação efectuada.
Indicador geral de
advertênciaRepresentação
As advertências gerais são
apresentadas no display mul-
tifunções através de luzes de
advertência ou por meio de
textos e símbolos; para além
disso, a luz de advertência
geral acende-se parcialmen-
te a vermelho ou amarelo. Se
existirem várias advertências,
são indicados todos os sinais
e símbolos de advertência
correspondentes.
325zIndicações

Visão geral das indicações de advertência
Representação Significado
Acende a amare-
loÉ indicada a ad-
vertência
EWS
EWS activo ( 28)
Acende a amare-
lo Pisca
Atingida a reserva de combustível
( 28)
Acende a verme-
lho A indicação da
temperatura pis-
caTemperatura do líquido de refrigera-
ção demasiado elevada ( 28)
Acende a amare-
lo É indicado
Sistema electrónico do motor
( 29)
Pisca a vermelho É indicadoPressão do óleo do motor insuficien-
te ( 29)
É indicado com a
advertência
Oil
Nível do óleo do motor insuficiente
( 30)
Acende a verme-
lho É indicado
Corrente de carga da bateria insufi-
ciente ( 31)
Acende Alcançado limite de desgaste da pastilha do travão ( 31)
Acende a amare-
lo É indicado
Lâmpada traseira defeituosa ( 31)
326zIndicações

RepresentaçãoSignificado
É indicadoLâmpada dianteira defeituosa
( 32)
Acende a amare-
lo É indicado
Lâmpadas defeituosas ( 32)
Pisca com a indi-
cação da tempe-
ratura Aviso de gelo ( 32)
É indicado com a
indicação
DWA
Bateria do DWA (SA) com pouca
carga ( 33)
Acende a amare-
lo É indicado com a
indicação
DWA
Bateria do DWA (SA) descarregada
( 33)
327zIndicações

EWS activoAcende a luz de adver-
tência geral amarela.
É indicada a advertênciaEWS
.
A chave utilizada não está au-
torizada para o arranque ou
existe uma perturbação na
comunicação entre a chave e
o sistema electrónico do mo-
tor.
Retirar outras chaves de
veículo que se encontrem
na chave de ignição.
Utilizar a chave sobresse-
lente.
Mandar substituir a chave
defeituosa, de preferência
num concessionário BMW
Motorrad. Atingida a reserva de
combustível
Acende a luz de adver-
tência geral amarela.
Símbolo da reserva de
combustível pisca.
Uma falta de combustí-
vel pode levar a falhas
de combustão e a que o mo-
tor morra inesperadamente.
As falhas de combustão po-
dem danificar o catalisador;
um morrer inesperado do mo-
tor pode dar origem a aciden-
tes.
Não esgotar o combustível
em condução.
É indicada a autonomia
restante previsível.
No depósito do combustível
já só existe, no máximo, a re-
serva de combustível. Quantidade de reserva
de combustível
4l
Abastecer ( 88)
Temperatura do líquido de
refrigeração demasiado
elevada Acende a luz de adver-
tência geral vermelha.
A indicação da tempera-
tura pisca.
Se prosseguir a marcha
com o motor sobreaque-
cido pode danificar o motor.
É absolutamente necessário
respeitar as providências indi-
cadas em baixo.
A temperatura do líquido de
refrigeração é demasiado ele-
vada.
