BMW MOTORRAD K 1200 GT 2007 Betriebsanleitung (in German)

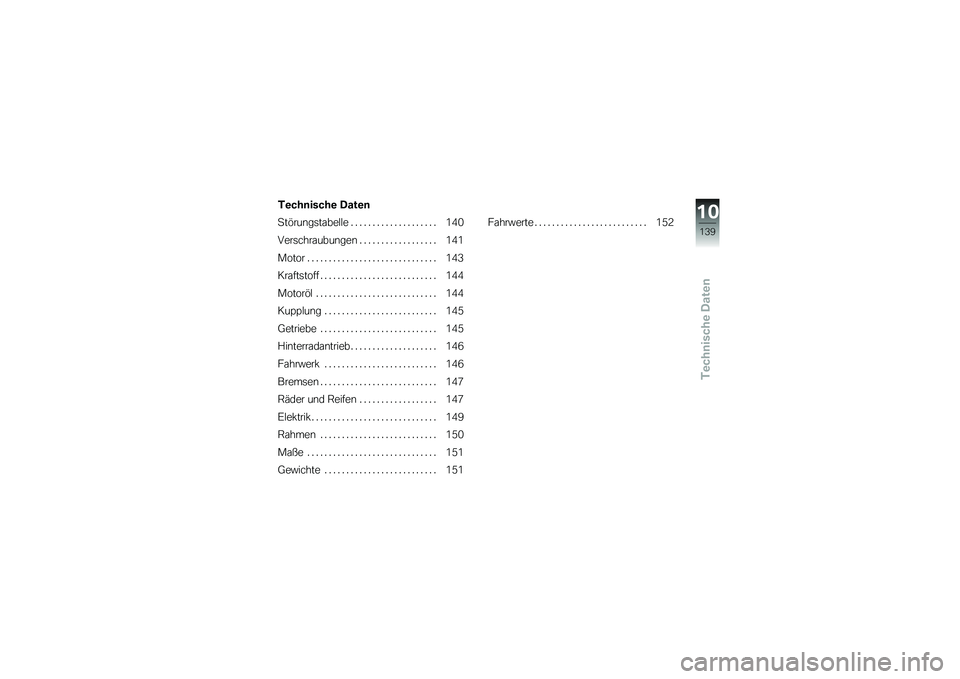

Technische Daten
Technische Daten
Störungstabelle.................... 140
Verschraubungen . . . ............... 141
Motor .............................. 143
Kraftstoff . .......................... 144
Motoröl . . .......................... 144
Kupplung .......................... 145
Getriebe . .......................... 145
Hinterradantrieb .................... 146
Fahrwerk .......................... 146
Bremsen . .......................... 147
Räder und Reifen . . . ............... 147
Elektrik . . . .......................... 149
Rahmen . .......................... 150
Maße .............................. 151
Gewichte .......................... 151 Fahrwerte
.......................... 152
10139zTechnische Daten

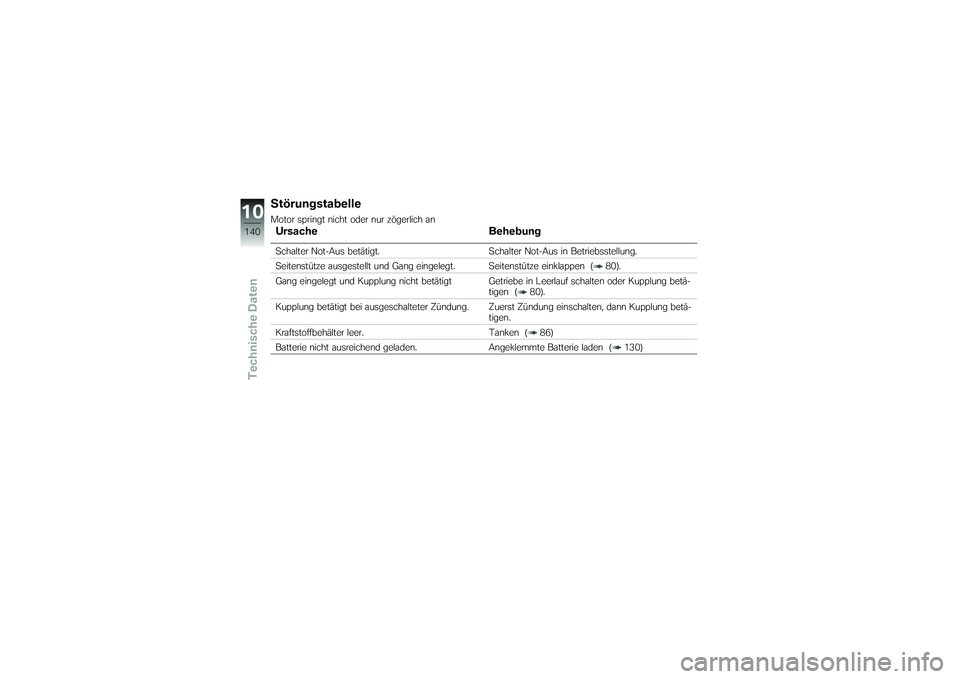

StörungstabelleMotor springt nicht oder nur zögerlich anUrsacheBehebungSchalter Not-Aus betätigt. Schalter Not-Aus in Betriebsstellung.
Seitenstütze ausgestellt und Gang eingelegt. Seitenstütze einklappen ( 80).
Gang eingelegt und Kupplung nicht betätigt Getriebe in Leerlauf schalten oder Kupplung betä- tigen ( 80).
Kupplung betätigt bei ausgeschalteter Zündung. Zuerst Zündung einschalten, dann Kupplung betä- tigen.
Kraftstoffbehälter leer. Tanken ( 86)
Batterie nicht ausreichend geladen. Angeklemmte Batterie laden ( 130)
10140zTechnische Daten

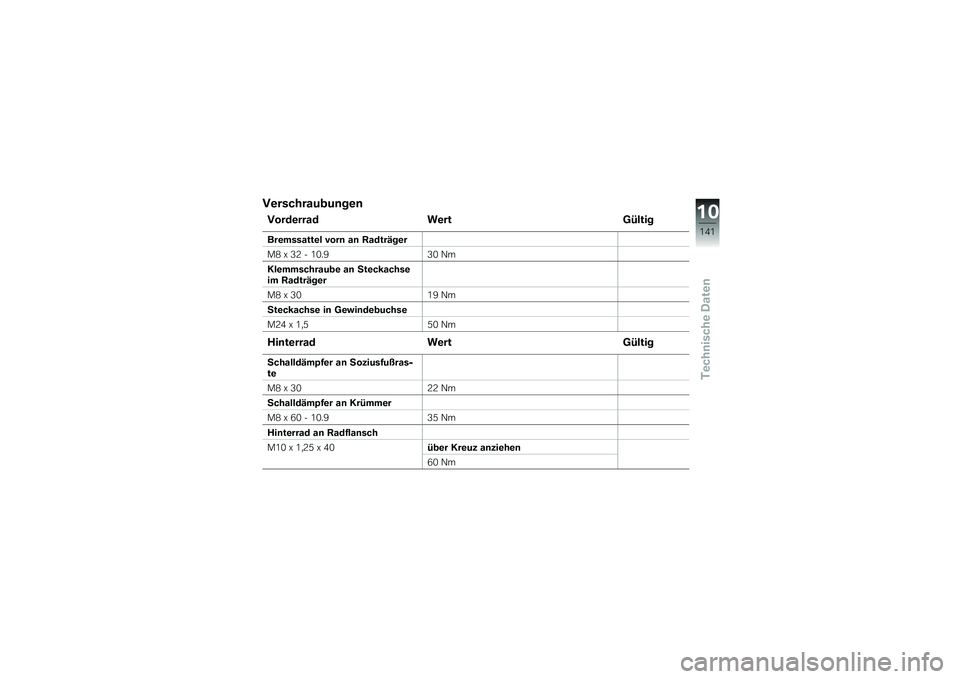

VerschraubungenVorderradWert GültigBremssattel vorn an Radträger
M8 x 32 - 10.930 Nm
Klemmschraube an Steckachse
im Radträger
M8 x 30 19 Nm
Steckachse in Gewindebuchse
M24 x 1,5 50 NmHinterradWert GültigSchalldämpfer an Soziusfußras-
te
M8 x 3022 Nm
Schalldämpfer an Krümmer
M8 x 60 - 10.9 35 Nm
Hinterrad an Radflansch
M10 x 1,25 x 40 über Kreuz anziehen
60 Nm
10141zTechnische Daten

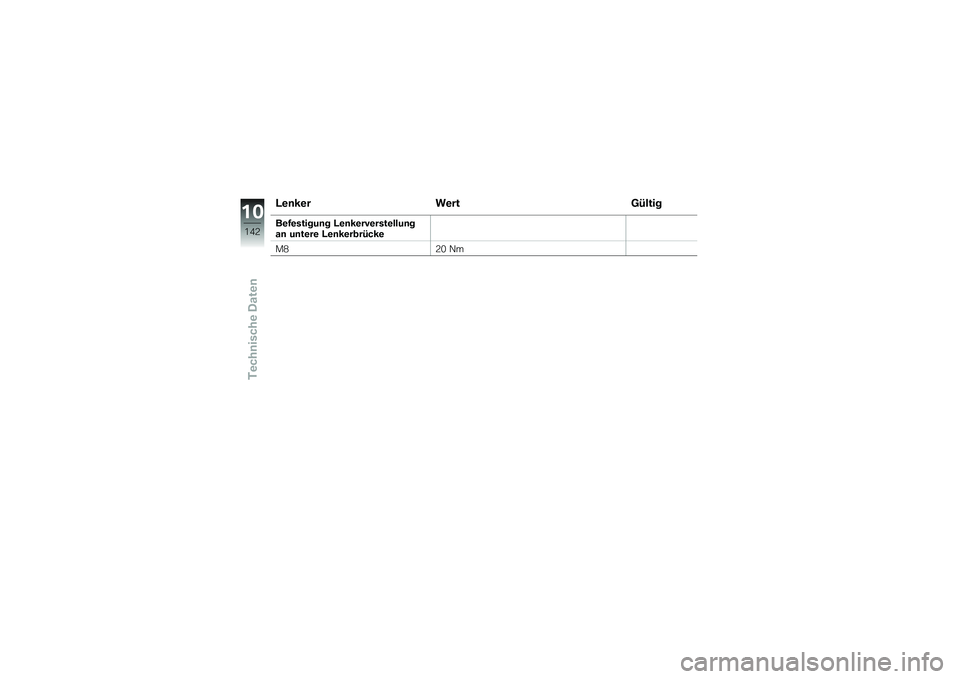

LenkerWert GültigBefestigung Lenkerverstellung
an untere Lenkerbrücke
M820 Nm
10142zTechnische Daten

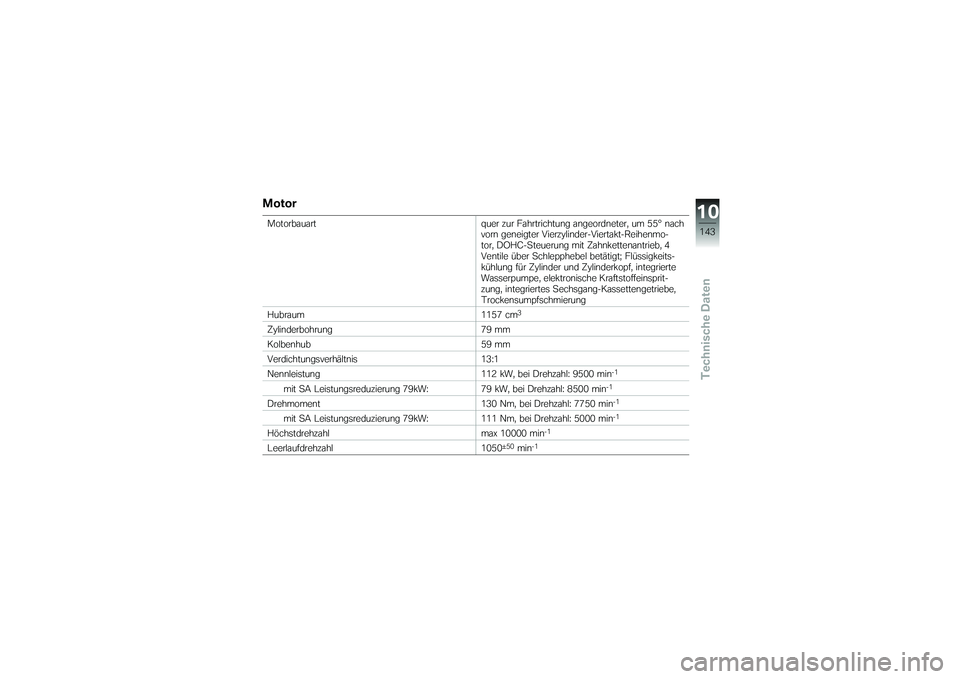

MotorMotorbauartquer zur Fahrtrichtung angeordneter, um 55° nach
vorn geneigter Vierzylinder-Viertakt-Reihenmo-
tor, DOHC-Steuerung mit Zahnkettenantrieb, 4
Ventile über Schlepphebel betätigt; Flüssigkeits-
kühlung für Zylinder und Zylinderkopf, integrierte
Wasserpumpe, elektronische Kraftstoffeinsprit-
zung, integriertes Sechsgang-Kassettengetriebe,
Trockensumpfschmierung
Hubraum 1157 cm
3
Zylinderbohrung 79 mm
Kolbenhub 59 mm
Verdichtungsverhältnis 13:1
Nennleistung 112 kW, bei Drehzahl: 9500 min
-1
mit SA Leistungsreduzierung 79kW:79 kW, bei Drehzahl: 8500 min
-1
Drehmoment 130 Nm, bei Drehzahl: 7750 min
-1
mit SA Leistungsreduzierung 79kW:111 Nm, bei Drehzahl: 5000 min
-1
Höchstdrehzahl max 10000 min
-1
Leerlaufdrehzahl1050
±50
min
-1
10143zTechnische Daten

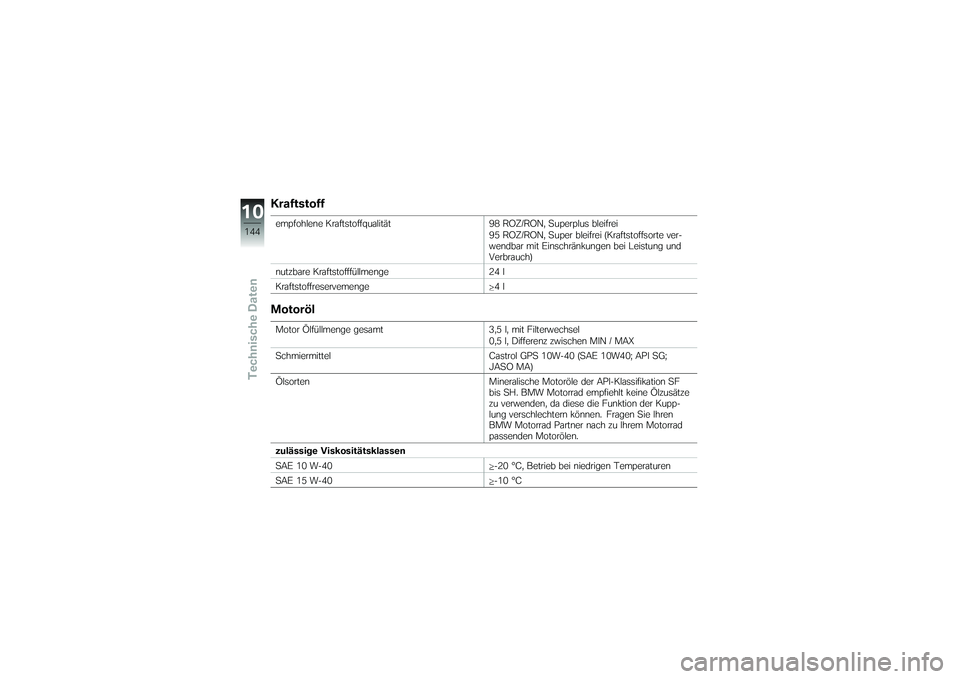

Kraftstoffempfohlene Kraftstoffqualität98 ROZ/RON, Superplus bleifrei
95 ROZ/RON, Super bleifrei (Kraftstoffsorte ver-
wendbar mit Einschränkungen bei Leistung und
Verbrauch)
nutzbare Kraftstofffüllmenge 24 l
Kraftstoffreservemenge 4 lMotorölMotor Ölfüllmenge gesamt3,5 l, mit Filterwechsel
0,5 l, Differenz zwischen MIN / MAX
Schmiermittel Castrol GPS 10W-40 (SAE 10W40; API SG;
JASO MA)
Ölsorten Mineralische Motoröle der API-Klassifikation SF
bis SH. BMW Motorrad empfiehlt keine Ölzusätze
zu verwenden, da diese die Funktion der Kupp-
lung verschlechtern können. Fragen Sie Ihren
BMW Motorrad Partner nach zu Ihrem Motorrad
passenden Motorölen.
zulässige Viskositätsklassen
SAE 10 W-40 -20 °C, Betrieb bei niedrigen Temperaturen
SAE 15 W-40 -10 °C
10144zTechnische Daten

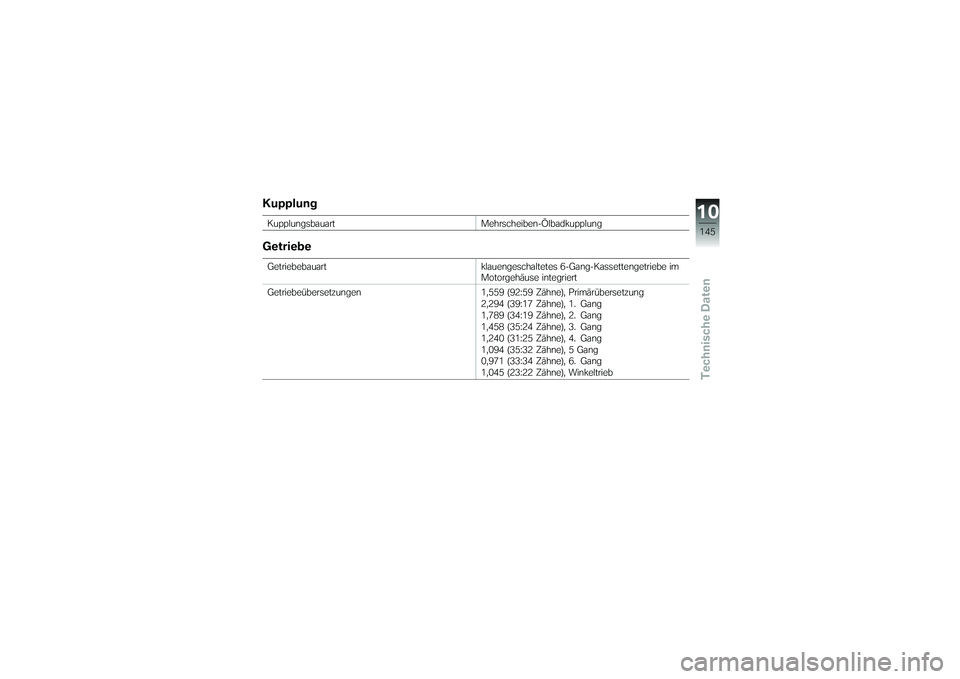

KupplungKupplungsbauartMehrscheiben-ÖlbadkupplungGetriebeGetriebebauart klauengeschaltetes 6-Gang-Kassettengetriebe im
Motorgehäuse integriert
Getriebeübersetzungen 1,559 (92:59 Zähne), Primärübersetzung
2,294 (39:17 Zähne), 1. Gang
1,789 (34:19 Zähne), 2. Gang
1,458 (35:24 Zähne), 3. Gang
1,240 (31:25 Zähne), 4. Gang
1,094 (35:32 Zähne), 5 Gang
0,971 (33:34 Zähne), 6. Gang
1,045 (23:22 Zähne), Winkeltrieb
10145zTechnische Daten

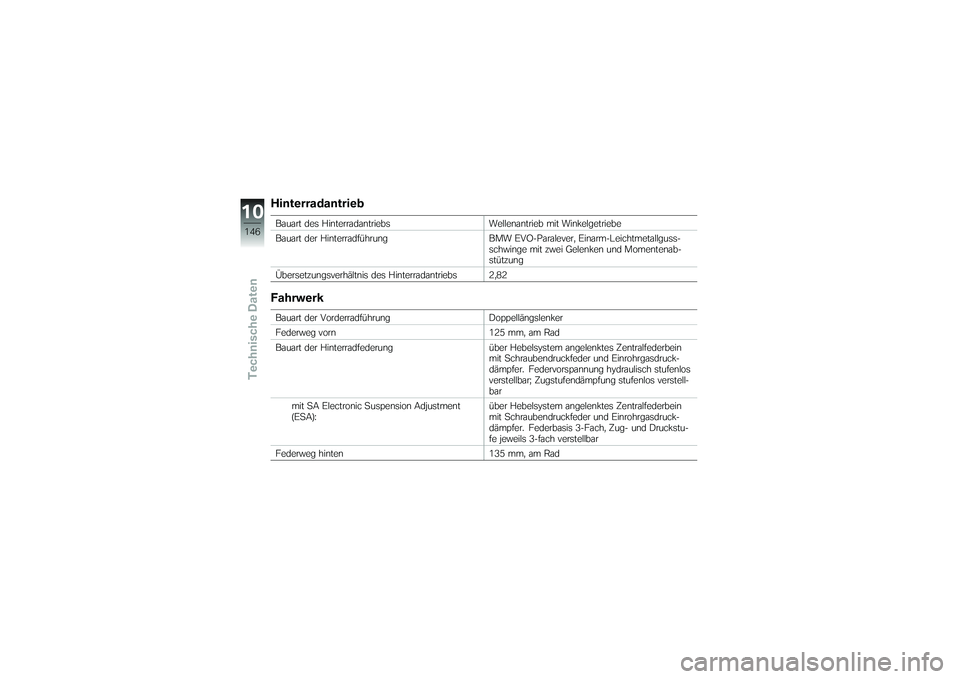

HinterradantriebBauart des HinterradantriebsWellenantrieb mit Winkelgetriebe
Bauart der Hinterradführung BMW EVO-Paralever, Einarm-Leichtmetallguss-
schwinge mit zwei Gelenken und Momentenab-
stützung
Übersetzungsverhältnis des Hinterradantriebs 2,82FahrwerkBauart der Vorderradführung Doppellängslenker
Federweg vorn 125 mm, am Rad
Bauart der Hinterradfederung über Hebelsystem angelenktes Zentralfederbein
mit Schraubendruckfeder und Einrohrgasdruck-
dämpfer. Federvorspannung hydraulisch stufenlos
verstellbar; Zugstufendämpfung stufenlos verstell-
bar
mit SA Electronic Suspension Adjustment
(ESA): über Hebelsystem angelenktes Zentralfederbein
mit Schraubendruckfeder und Einrohrgasdruck-
dämpfer. Federbasis 3-Fach, Zug- und Druckstu-
fe jeweils 3-fach verstellbar
Federweg hinten 135 mm, am Rad
10146zTechnische Daten

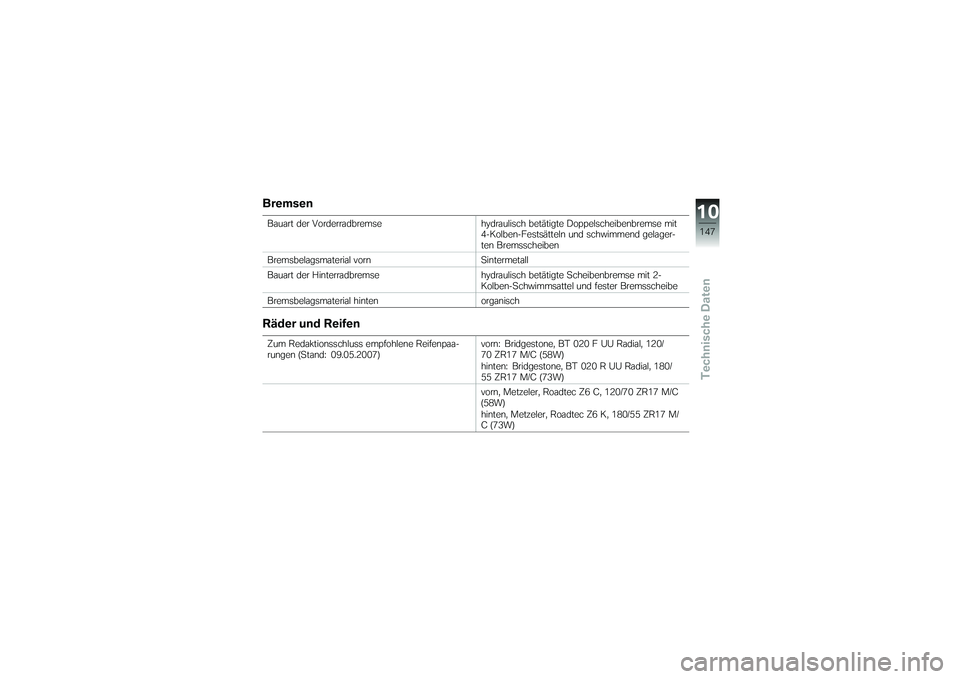

BremsenBauart der Vorderradbremsehydraulisch betätigte Doppelscheibenbremse mit
4-Kolben-Festsätteln und schwimmend gelager-
ten Bremsscheiben
Bremsbelagsmaterial vorn Sintermetall
Bauart der Hinterradbremse hydraulisch betätigte Scheibenbremse mit 2-
Kolben-Schwimmsattel und fester Bremsscheibe
Bremsbelagsmaterial hinten organischRäder und ReifenZum Redaktionsschluss empfohlene Reifenpaa-
rungen (Stand: 09.05.2007)vorn: Bridgestone, BT 020 F UU Radial, 120/
70 ZR17 M/C (58W)
hinten: Bridgestone, BT 020 R UU Radial, 180/
55 ZR17 M/C (73W)
vorn, Metzeler, Roadtec Z6 C, 120/70 ZR17 M/C
(58W)
hinten, Metzeler, Roadtec Z6 K, 180/55 ZR17 M/
C (73W)
10147zTechnische Daten

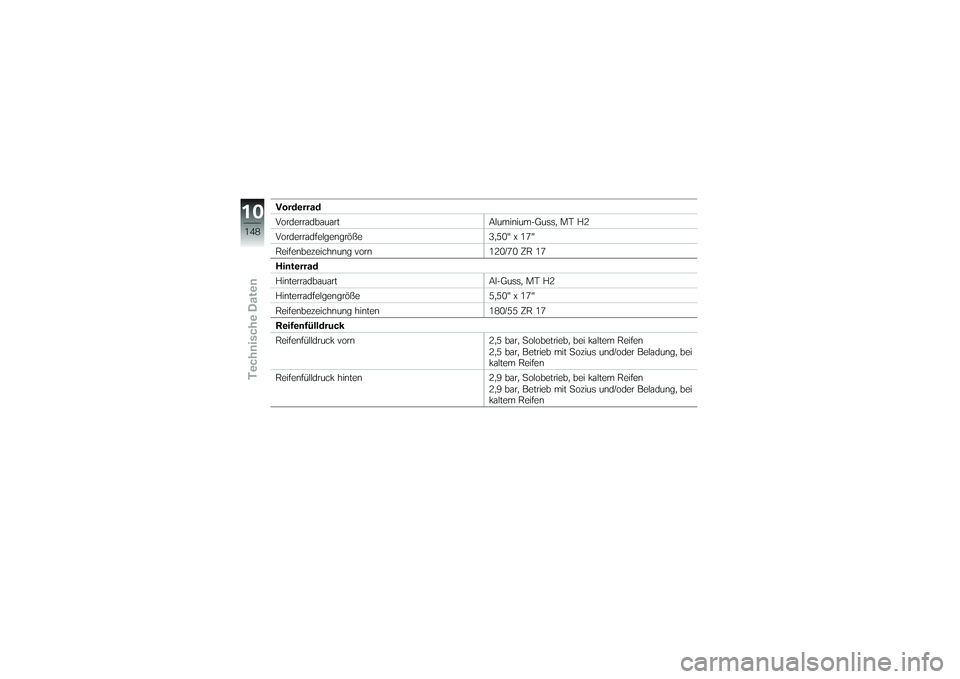

Vorderrad
VorderradbauartAluminium-Guss, MT H2
Vorderradfelgengröße 3,50" x 17"
Reifenbezeichnung vorn 120/70 ZR 17
Hinterrad
Hinterradbauart Al-Guss, MT H2
Hinterradfelgengröße 5,50" x 17"
Reifenbezeichnung hinten 180/55 ZR 17
Reifenfülldruck
Reifenfülldruck vorn 2,5 bar, Solobetrieb, bei kaltem Reifen
2,5 bar, Betrieb mit Sozius und/oder Beladung, bei
kaltem Reifen
Reifenfülldruck hinten 2,9 bar, Solobetrieb, bei kaltem Reifen
2,9 bar, Betrieb mit Sozius und/oder Beladung, bei
kaltem Reifen
10148zTechnische Daten
