Page 21 of 181

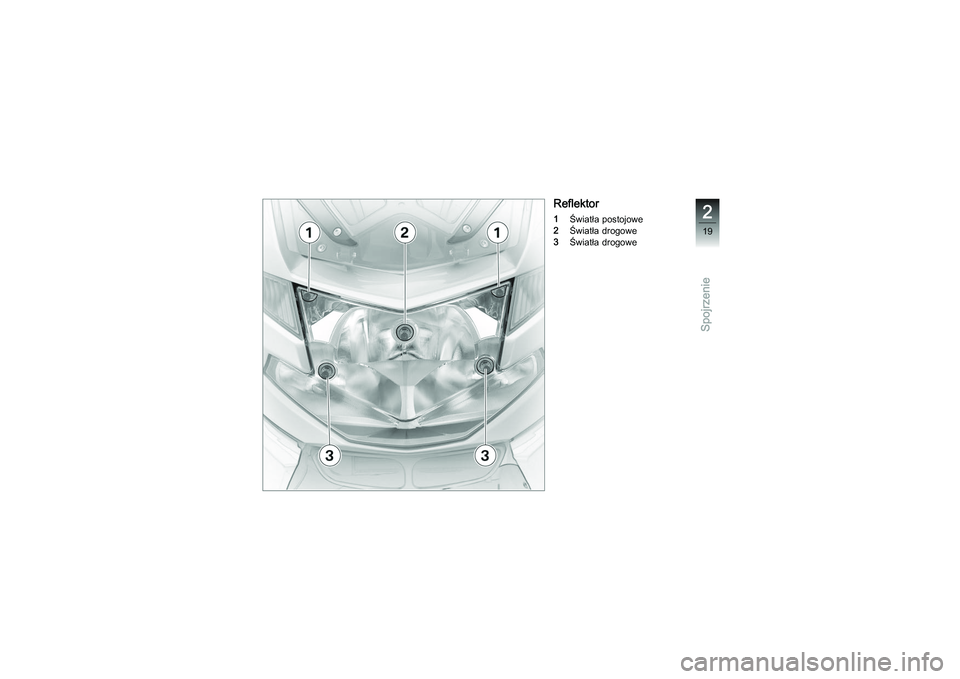

Reflektor1Światła postojowe
2 Światła drogowe
3 Światła drogowe
219zSpojrzenie
Page 22 of 181
220zSpojrzenie
Page 23 of 181

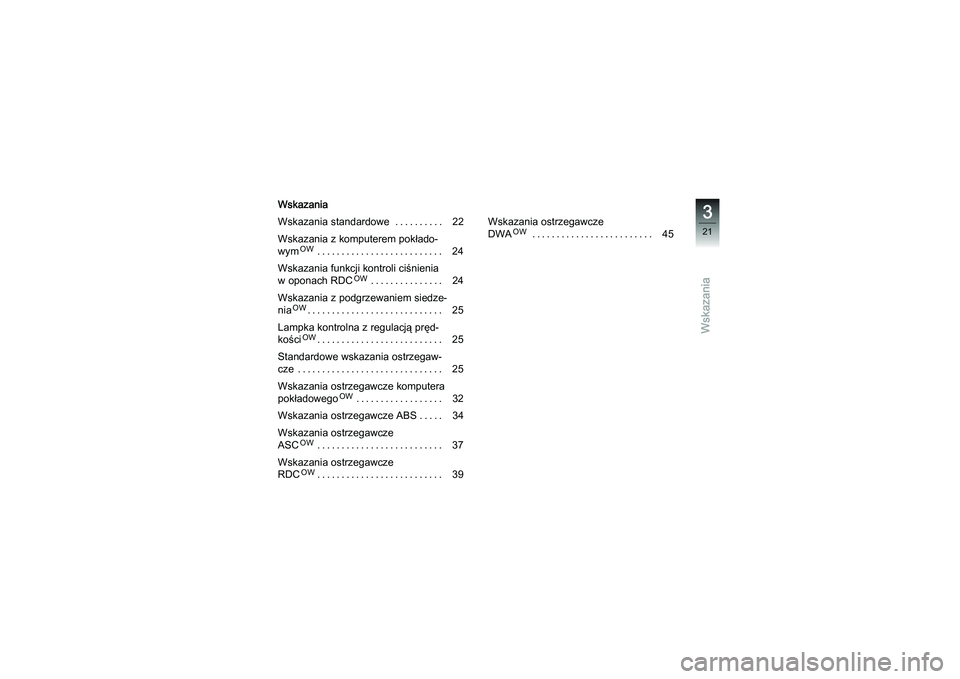

Wskazania
Wskazania
Wskazania standardowe . . ........ 22
Wskazania z komputerem pokłado-
wym
OW
.......................... 24
Wskazania funkcji kontroli ciśnienia
w oponach RDC
OW
............... 24
Wskazania z podgrzewaniem siedze-
nia
OW
............................ 25
Lampka kontrolna z regulacją pręd-
kościOW
.......................... 25
Standardowe wskazania ostrzegaw-
cze .............................. 25
Wskazania ostrzegawcze komputera
pokładowego
OW
.................. 32
Wskazania ostrzegawcze ABS . . . . . 34
Wskazania ostrzegawcze
ASC
OW
.......................... 37
Wskazania ostrzegawcze
RDC
OW
.......................... 39 Wskazania ostrzegawcze
DWA
OW
......................... 45
321zWskazania
Page 24 of 181

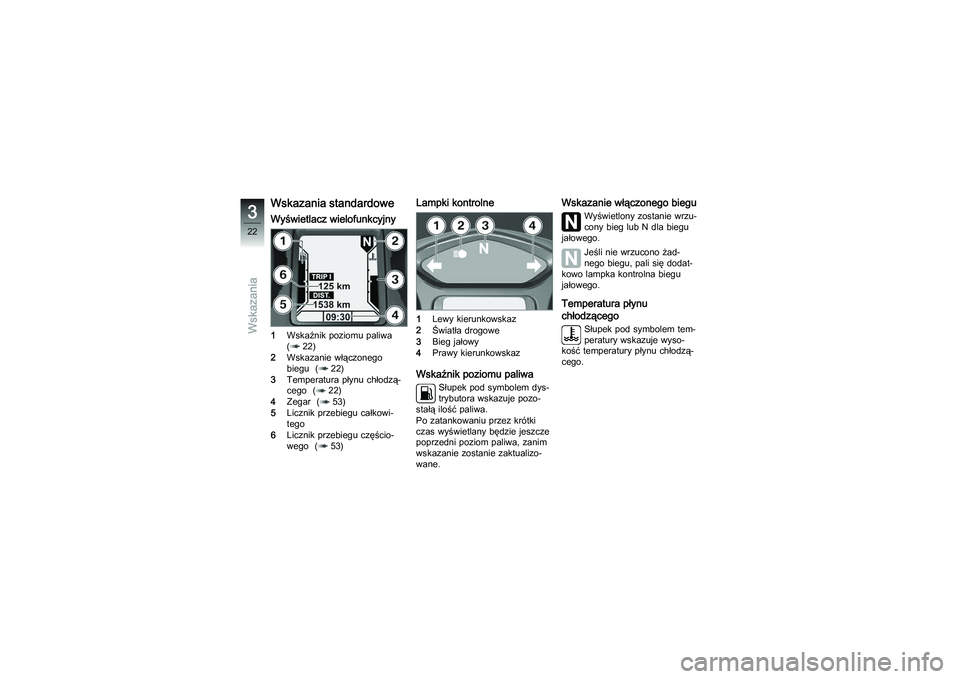

Wskazania standardoweWyświetlacz wielofunkcyjny1Wskaźnik poziomu paliwa
(22)
2 Wskazanie włączonego
biegu ( 22)
3 Temperatura płynu chłodzą-
cego ( 22)
4 Zegar ( 53)
5 Licznik przebiegu całkowi-
tego
6 Licznik przebiegu częścio-
wego ( 53)
Lampki kontrolne1Lewy kierunkowskaz
2 Światła drogowe
3 Bieg jałowy
4 Prawy kierunkowskazWskaźnik poziomu paliwa
Słupek pod symbolem dys-
trybutora wskazuje pozo-
stałą ilość paliwa.
Po zatankowaniu przez krótki
czas wyświetlany będzie jeszcze
poprzedni poziom paliwa, zanim
wskazanie zost anie zaktualizo-
wane.
Wskazanie włączonego biegu
Wyświetlony zostanie wrzu-
cony bieg lub N dla biegu
jałowego.
Jeśli nie wrzucono żad-
nego biegu, pali się dodat-
kowo lampka kontrolna biegu
jałowego.
Temperatura płynu
chłodzącego
Słupek pod symbolem tem-
peratury wskazuje wyso-
kość temperatury płynu chłodzą-
cego.
322zWskazania
Page 25 of 181

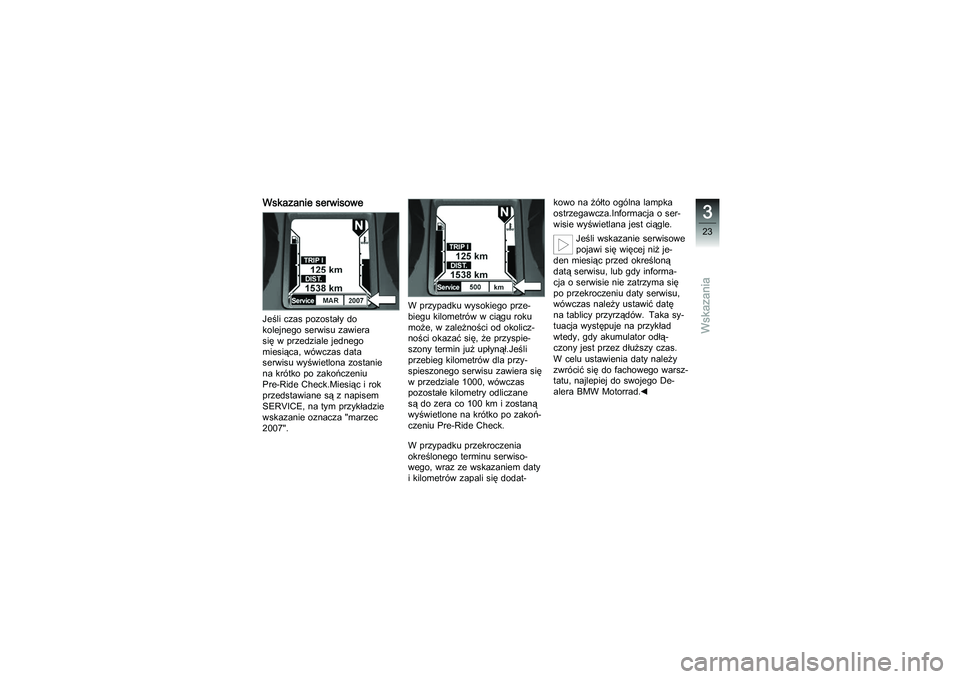

Wskazanie serwisoweJeśli czas pozostały do
kolejnego serwisu zawiera
się w przedziale jednego
miesiąca, wówczas data
serwisu wyświetlona zostanie
na krótko po zakończeniu
Pre-Ride Check.Miesiąc i rok
przedstawiane są z napisem
SERVICE, na tym przykładzie
wskazanie oznacza "marzec
2007".W przypadku wysokiego prze-
biegu kilometrów w ciągu roku
może, w zależności od okolicz-
ności okazać się, że przyspie-
szony termin już upłynął.Jeśli
przebieg kilometrów dla przy-
spieszonego serwisu zawiera się
wprzedziale1000,wówczas
pozostałe kilometry odliczane
są do zera co 100 km i zostaną
wyświetlone na krótko po zakoń-
czeniu Pre-Ride Check.
W przypadku przekroczenia
określonego terminu serwiso-
wego, wraz ze wskazaniem daty
i kilometrów zapali się dodat-kowo na żółto ogólna lampka
ostrzegawcza.Informacja o ser-
wisie wyświetlana jest ciągle.
Jeśli wskazanie serwisowe
pojawi się więcej niż je-
den miesiąc przed określoną
datą serwisu, lub gdy informa-
cja o serwisie nie zatrzyma się
po przekroczeniu daty serwisu,
wówczas należy ustawić datę
na tablicy przyrządów. Taka sy-
tuacja występuje na przykład
wtedy, gdy akumulator odłą-
czony jest przez dłuższy czas.
W celu ustawienia daty należy
zwrócić się do fachowego warsz-
tatu, najlepiej do swojego De-
alera BMW Motorrad.
323zWskazania
Page 26 of 181

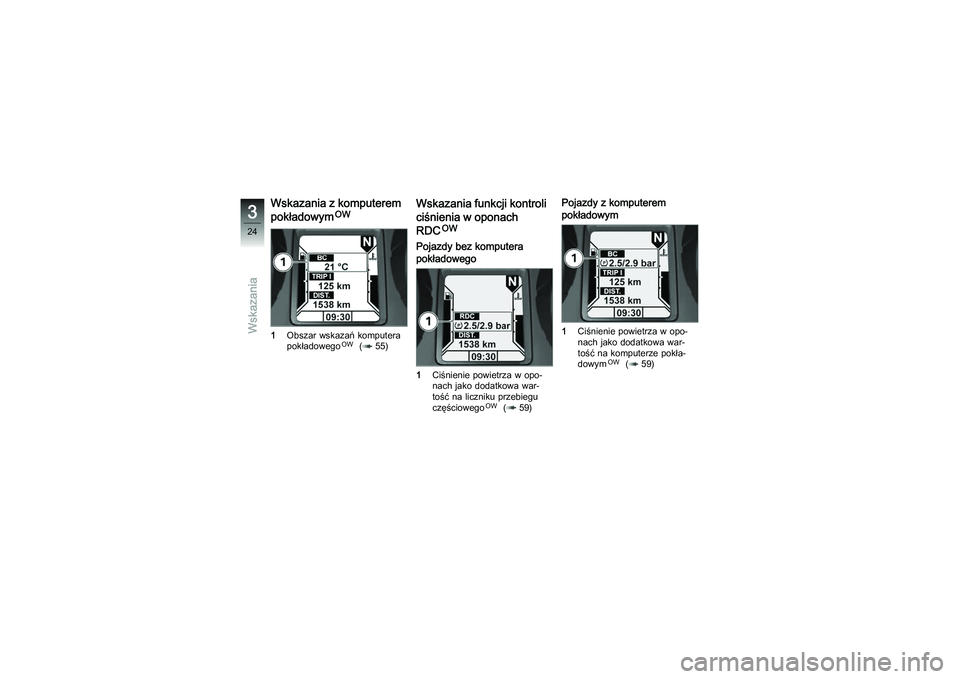

Wskazania z komputerem
pokładowym
OW
1 Obszar wskazań komputera
pokładowegoOW
( 55)
Wskazania funkcji kontroli
ciśnienia w oponach
RDC
OW
Pojazdy bez komputera
pokładowego1Ciśnienie powietrza w opo-
nach jako dodatkowa war-
tość na liczniku przebiegu
częściowego
OW
(59)
Pojazdy z komputerem
pokładowym1Ciśnienie powietrza w opo-
nach jako dodatkowa war-
tość na komputerze pokła-
dowym
OW
( 59)
324zWskazania
Page 27 of 181

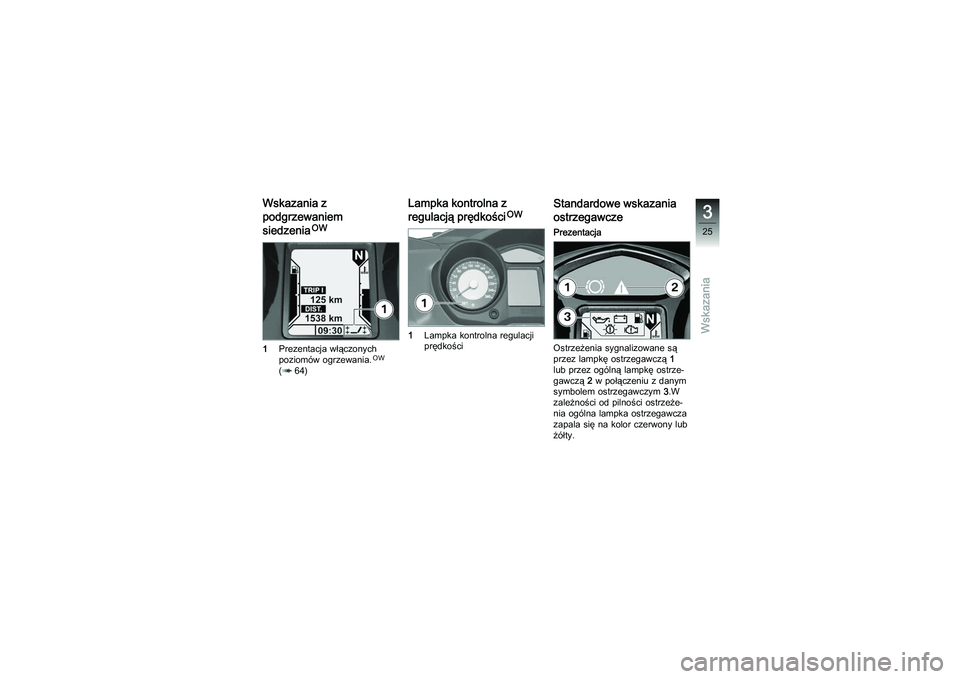

Wskazania z
podgrzewaniem
siedzenia
OW
1 Prezentacja włączonych
poziomów ogrzewania.
OW
( 64)
Lampka kontrolna z
regulacją prędkości
OW
1 Lampka kontrolna regulacji
prędkości
Standardowe wskazania
ostrzegawczePrezentacja
Ostrzeżenia sygnalizowane są
przez lampkę ostrzegawczą 1
lub przez ogólną lampkę ostrze-
gawczą 2w połączeniu z danym
symbolem ostrzegawczym 3.W
zależności od pilności ostrzeże-
nia ogólna lampka ostrzegawcza
zapala się na kolor czerwony lub
żółty.
325zWskazania
Page 28 of 181

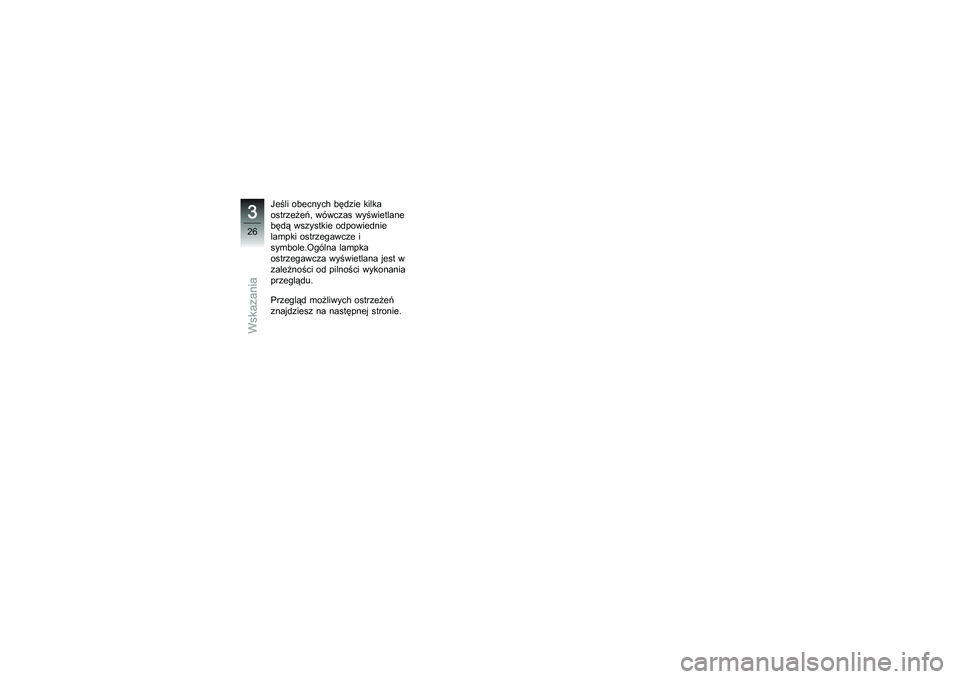

Jeśli obecnychbędzie kilka
ostrzeżeń, wówczas wyświetlane
będą wszystkie odpowiednie
lampki ostrzegawcze i
symbole.Ogólna lampka
ostrzegawcza wyświetlana jest w
zależności od pilności wykonania
przeglądu.
Przegląd możliwych ostrzeżeń
znajdziesz na następnej stronie.
326zWskazania
Page 29 of 181

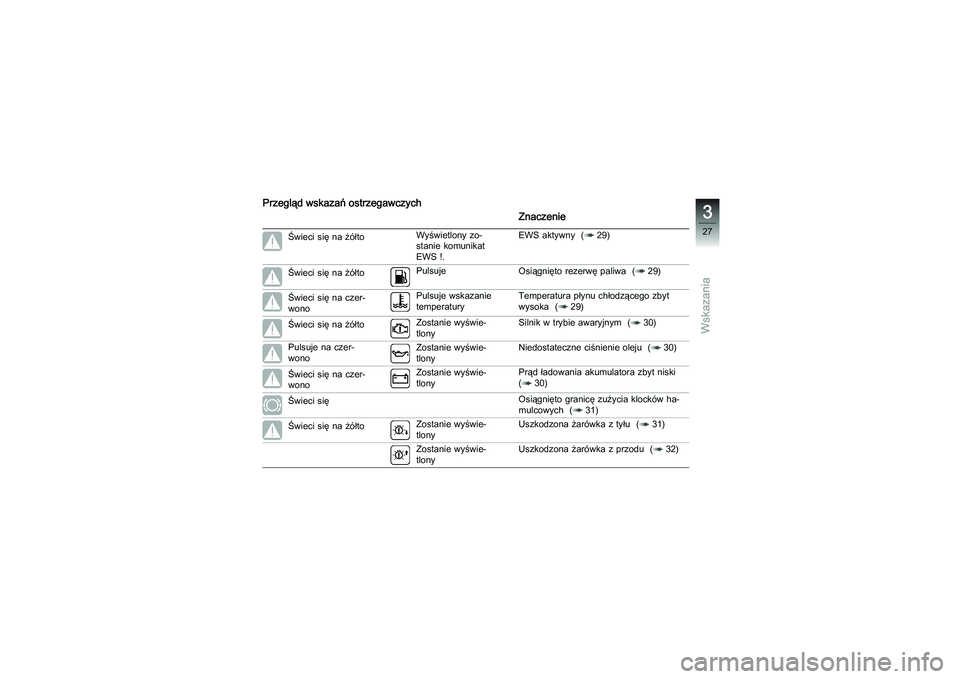

Przegląd wskazań ostrzegawczychZnaczenie
ŚwiecisięnażółtoWyświetlony zo-
stanie komunikat
EWS !.EWS aktywny ( 29)
Świecisięnażółto Pulsuje
Osiągnięto rezerwę paliwa ( 29)
Świecisięnaczer-
wono Pulsuje wskazanie
temperatury
Temperatura płynu chłodzącego zbyt
wysoka ( 29)
Świecisięnażółto Zostanie wyświe-
tlonySilnik w trybie awaryjnym ( 30)
Pulsujenaczer-
wono Zostanie wyświe-
tlonyNiedostateczne ciśn
ienie oleju ( 30)
Świecisięnaczer-
wono Zostanie wyświe-
tlony
Prąd ładowania akumulatora zbyt niski
( 30)
Świeci się Osiągnięto granicę zużycia klocków ha-
mulcowych ( 31)
Świecisięnażółto Zostanie wyświe-
tlonyUszkodzona żarówka z tyłu ( 31)
Zostanie wyświe-
tlony Uszkodzona żarówka z przodu ( 32)
327zWskazania

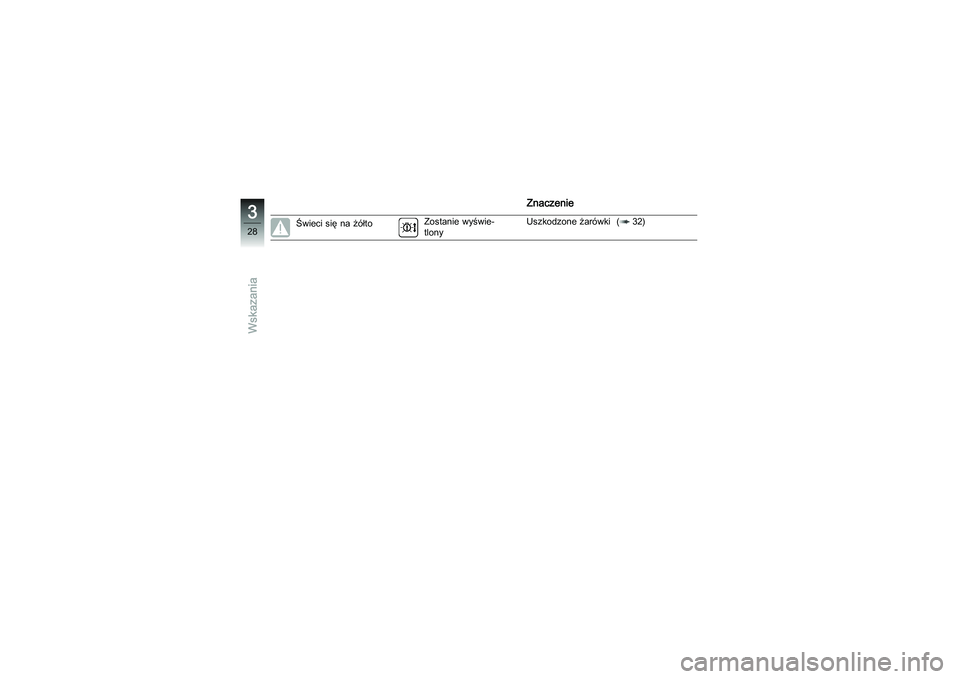

Page 30 of 181
Znaczenie
ŚwiecisięnażółtoZostanie wyświe-
tlonyUszkodzone żarówki ( 32)
328zWskazania
