Page 31 of 181

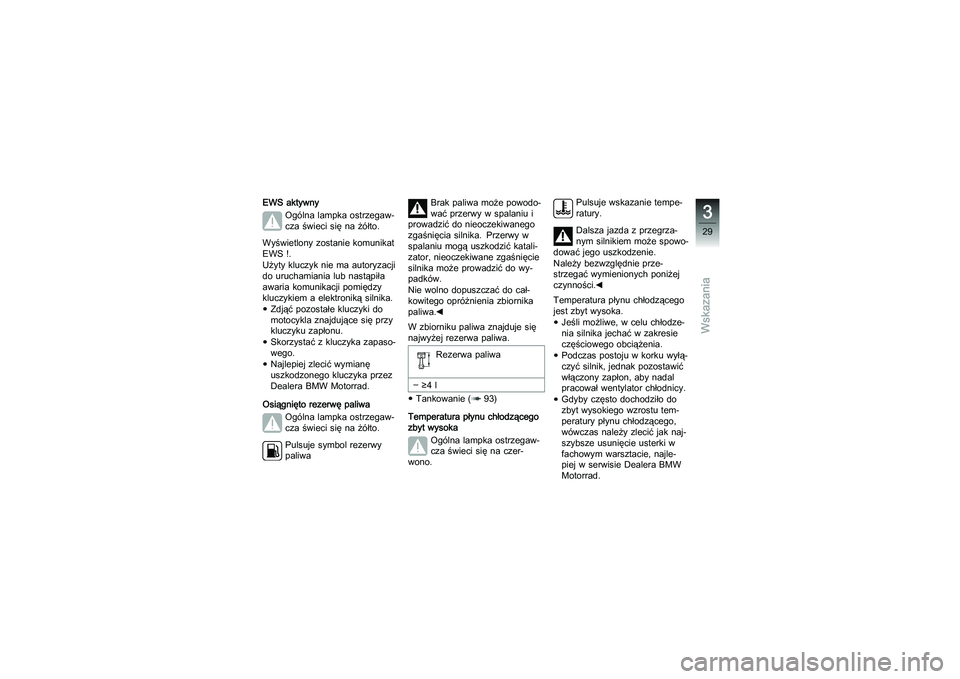

EWS aktywnyOgólna lampka ostrzegaw-
cza świeci się na żółto.
Wyświetlony zostanie komunikat
EWS !.
Użyty kluczyk nie ma autoryzacji
do uruchamiania lub nastąpiła
awaria komunikacji pomiędzy
kluczykiem a elektroniką silnika. Zdjąć pozostałe kluczyki do
motocykla znajdujące się przy
kluczyku zapłonu.
Skorzystać z kluczyka zapaso-
wego.
Najlepiej zlecić wymianę
uszkodzonego kluczyka przez
Dealera BMW Motorrad.
Osiągnięto rezerwę paliwa Ogólna lampka ostrzegaw-
cza świeci się na żółto.
Pulsuje symbol rezerwy
paliwa Brak paliwa może powodo-
wać przerwy w spalaniu i
prowadzić do nieoczekiwanego
zgaśnięcia silnika. Przerwy w
spalaniu mogą uszkodzić katali-
zator, nieoczekiwane zgaśnięcie
silnika może prowadzić do wy-
padków.
Nie wolno dopuszczać do cał-
kowitego opróżnienia zbiornika
paliwa.
W zbiorniku paliwa znajduje się
najwyżej rezerwa paliwa.
Rezerwa paliwa
≥4 l
Tankowanie ( 93)
Temperatura płynu chłodzącego
zbyt wysoka Ogólna lampka ostrzegaw-
cza świeci się na czer-
wono. Pulsuje wskazanie tempe-
ratury.
Dalsza jazda z przegrza-
nym silnikiem może spowo-
dować jego uszkodzenie.
Należy bezwzględnie prze-
strzegać wymienionych poniżej
czynności.
Temperatura płynu chłodzącego
jest zbyt wysoka.
Jeśli możliwe, w celu chłodze-
nia silnika jechać w zakresie
częściowego obciążenia.
Podczas postoju w korku wyłą-
czyć silnik, jednak pozostawić
włączony zapłon, aby nadal
pracował wentylator chłodnicy.
Gdyby często dochodziło do
zbyt wysokiego wzrostu tem-
peratury płynu chłodzącego,
wówczas należy zlecić jak naj-
szybsze usunięcie usterki w
fachowym warsztacie, najle-
piej w serwisie Dealera BMW
Motorrad.
329zWskazania
Page 32 of 181

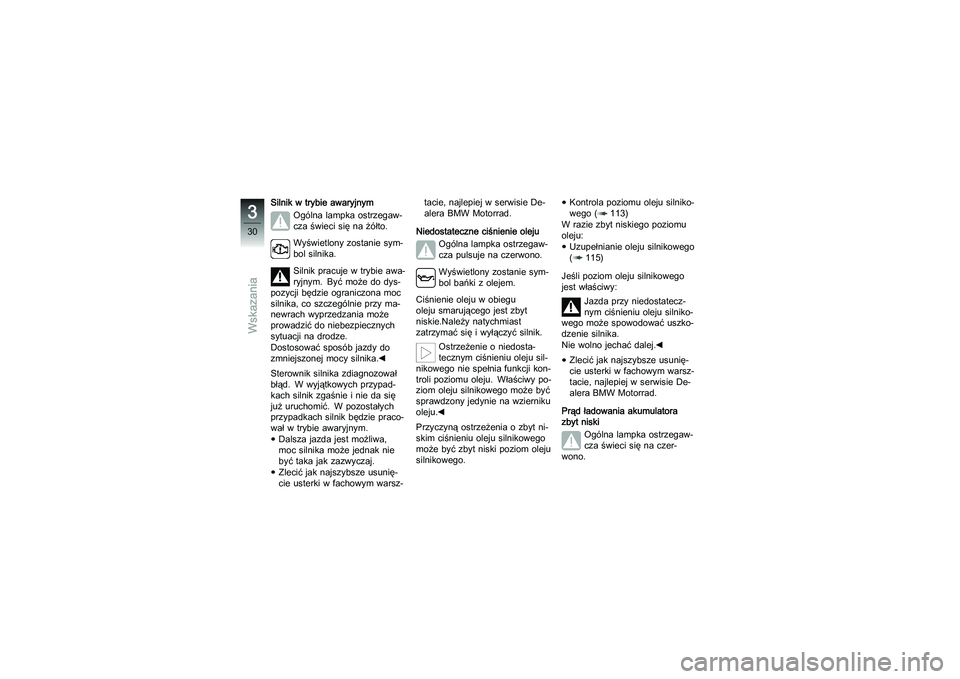

Silnik w trybie awaryjnymOgólna lampka ostrzegaw-
cza świeci się na żółto.
Wyświetlony zostanie sym-
bol silnika.
Silnik pracuje w trybie awa-
ryjnym. Być może do dys-
pozycji będzie ogr aniczona moc
silnika, co szczególnie przy ma-
newrach wyprzedzania może
prowadzić do niebezpiecznych
sytuacji na drodze.
Dostosować sposób jazdy do
zmniejszonej mocy silnika.
Sterownik silnika zdiagnozował
błąd. W wyjątkowych przypad-
kach silnik zgaśnie i nie da się
już uruchomić. W pozostałych
przypadkach silnik będzie praco-
wał w trybie awaryjnym.
Dalsza jazda jest możliwa,
moc silnika może jednak nie
być taka jak zazwyczaj.
Zlecić jak najszybsze usunię-
cie usterki w fachowym warsz- tacie, najlepiej w serwisie De-
alera BMW Motorrad.
Niedostateczne ciśnienie oleju
Ogólna lampka ostrzegaw-
cza pulsuje na czerwono.
Wyświetlony zostanie sym-
bol bańki z olejem.
Ciśnienie oleju w obiegu
oleju smarującego jest zbyt
niskie.Należy natychmiast
zatrzymać się i wyłączyć silnik. Ostrzeżenie o niedosta-
tecznym ciśnieniu oleju sil-
nikowego nie spełnia funkcji kon-
troli poziomu ol eju. Właściwy po-
ziom oleju silnikowego może być
sprawdzony jedynie na wzierniku
oleju.
Przyczyną ostrzeżenia o zbyt ni-
skim ciśnieniu oleju silnikowego
może być zbyt niski poziom oleju
silnikowego. Kontrola poziomu oleju silniko-
wego ( 113)
W razie zbyt niskiego poziomu
oleju: Uzupełnianie oleju silnikowego
( 115)
Jeśli poziom oleju silnikowego
jest właściwy: Jazda przy niedostatecz-
nym ciśnieniu oleju silniko-
wego może spowodować uszko-
dzenie silnika.
Nie wolno jechać dalej.
Zlecić jak najszybsze usunię-
cie usterki w fachowym warsz-
tacie, najlepiej w serwisie De-
alera BMW Motorrad.
Prąd ładowania akumulatora
zbyt niski Ogólna lampka ostrzegaw-
cza świeci się na czer-
wono.
330zWskazania
Page 33 of 181
Wyświetlony zostanie sym-
bol akumulatora.
Rozładowany akumulator
może powodować nieocze-
kiwane zgaśnięcie silnika, a co
za tym idzie niebezpieczne sytu-
acje na drodze.
Jak najszybciej zl ecić usunięcie
usterek.
Jeśli akumulator nie będzie
ładowany, wówczas dal-
sza jazda może prowadzić do
silnego rozładowania, a co za
tym idzie do zniszczenia akumu-
latora.
W miarę możliwości nie kontynu-
ować jazdy.
Akumulator nie jest ładowany.
Dalsza jazda jest możliwa do
chwili rozładowania akumula-
tora. Silnik może jednak zga-
snąć w nieoczekiwanym mo-
mencie, a akumulator może
ulec całkowitemu rozładowaniu
a tym samym zniszczeniu. Zlecić jak najszybsze usunię-
cie usterki w fachowym warsz-
tacie, najlepiej w serwisie De-
alera BMW Motorrad.
Osiągnięto granicę zużycia
klocków hamulcowych Świeci się lampka ostrze-
gawcza zużycia klocków
hamulcowych.
Elektryczny układ rozpoznawa-
nia zużycia klocków hamulco-
wych stwierdził zużycie klocków
hamulcowych na przednim lub
tylnym hamulcu.
Kontrola grubości klocków ha-
mulcowych z przodu ( 115)
Kontrola tylnych klocków ha-
mulcowych ( 116)
Zlecić wymianę zużytych kloc-
ków hamulcowych w facho-
wym warsztacie, najlepiej w
serwisie Dealera BMW Motor-
rad. Uszkodzona żarówka z tyłu
Ogólna lampka ostrzegaw-
cza świeci się na żółto.
Wyświetlony zostanie sym-
bol żarówki ze strzałką
wtył.
Awaria żarówek w moto-
cyklu stanowi zagrożenie
dla bezpieczeństwa, ponieważ
motocykl może zostać łatwiej
przeoczony przez innych uczest-
ników ruchu.
Należy jak najszybciej wymieniać
uszkodzone żarówki, najlepiej
zawsze zabierać z sobą odpo-
wiednie żarówki zapasowe.
Uszkodzona żarówka tylnych
świateł pozycyjnych lub świateł
hamowania.
Wymiana żarówek świateł ha-
mowania, tylnych świateł po-
zycyjnych i tylnych kierunkow-
skazów ( 133)
331zWskazania
Page 34 of 181

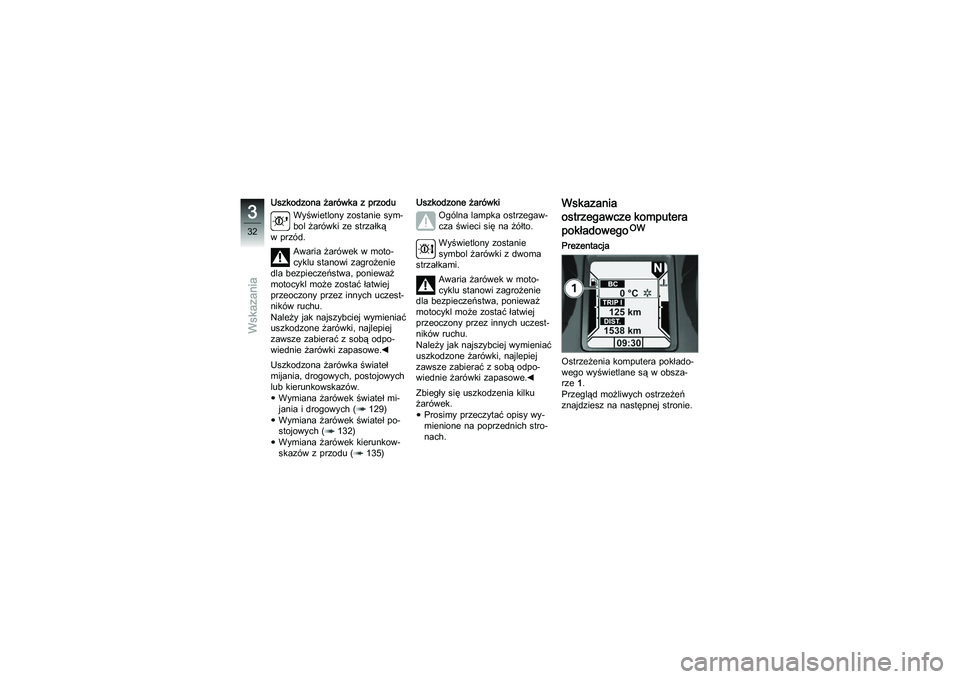

Uszkodzona żarówka z przoduWyświetlony zostanie sym-
bol żarówki ze strzałką
w przód.
Awaria żarówek w moto-
cyklu stanowi zagrożenie
dla bezpieczeństwa, ponieważ
motocykl może zostać łatwiej
przeoczony przez innych uczest-
ników ruchu.
Należy jak najszybciej wymieniać
uszkodzone żarówki, najlepiej
zawsze zabierać z sobą odpo-
wiednie żarówki zapasowe.
Uszkodzona żarówka świateł
mijania, drogowych, postojowych
lub kierunkowskazów.
Wymiana żarówek świateł mi-
jania i drogowych ( 129)
Wymiana żarówek świateł po-
stojowych ( 132)
Wymiana żarówek kierunkow-
skazów z przodu ( 135) Uszkodzone żarówki
Ogólna lampka ostrzegaw-
cza świeci się na żółto.
Wyświetlony zostanie
symbol żarówki z dwoma
strzałkami.
Awaria żarówek w moto-
cyklu stanowi zagrożenie
dla bezpieczeństwa, ponieważ
motocykl może zostać łatwiej
przeoczony przez innych uczest-
ników ruchu.
Należy jak najszybciej wymieniać
uszkodzone żarówki, najlepiej
zawsze zabierać z sobą odpo-
wiednie żarówki zapasowe.
Zbiegły się uszkodzenia kilku
żarówek.
Prosimy przeczytać opisy wy-
mienione na poprzednich stro-
nach.
Wskazania
ostrzegawcze komputera
pokładowego
OW
Prezentacja
Ostrzeżenia komputera pokłado-
wego wyświetlane są w obsza-
rze 1.
Przegląd możliwych ostrzeżeń
znajdziesz na następnej stronie.
332zWskazania
Page 35 of 181
Przegląd wskazań ostrzegawczychZnaczenie
Wyświetlony zo-
stanie komunikat
Oil !.Poziom oleju silnikowego zbyt niski
( 34)
Zostanie wyświe-
tlony
Pulsuje wskazanie
temperatury oto-
czenia Ostrzeżenie o gołoledzi ( 34)
Pulsuje
333zWskazania
Page 36 of 181

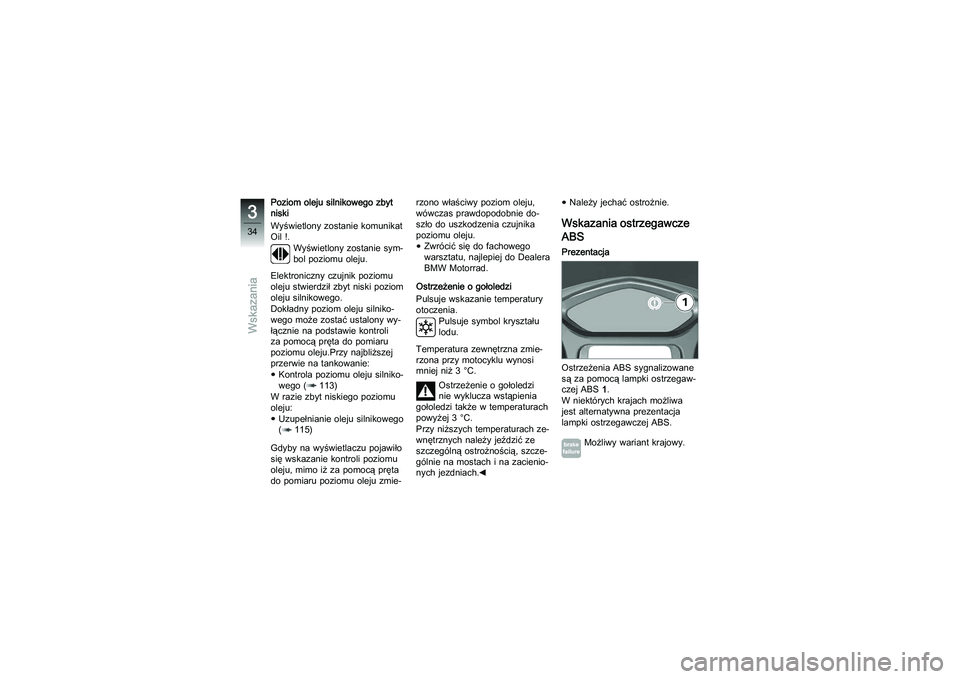

Poziom oleju silnikowego zbyt
niski
Wyświetlony zostanie komunikat
Oil !.Wyświetlony zostanie sym-
bol poziomu oleju.
Elektroniczny czujnik poziomu
oleju stwierdził zbyt niski poziom
oleju silnikowego.
Dokładny poziom oleju silniko-
wego może zostać ustalony wy-
łącznie na podstawie kontroli
za pomocą pręta do pomiaru
poziomu oleju.Przy najbliższej
przerwie na tankowanie: Kontrola poziomu oleju silniko-
wego ( 113)
W razie zbyt niskiego poziomu
oleju: Uzupełnianie oleju silnikowego
( 115)
Gdyby na wyświetlaczu pojawiło
się wskazanie kontroli poziomu
oleju, mimo iż za pomocą pręta
do pomiaru poziomu oleju zmie- rzono właściwy poziom oleju,
wówczas prawdopodobnie do-
szło do uszkodzenia czujnika
poziomu oleju.
Zwrócić się do fachowego
warsztatu, najlepiej do Dealera
BMW Motorrad.
Ostrzeżenie o gołoledzi
Pulsuje wskazanie temperatury
otoczenia. Pulsuje symbol kryształu
lodu.
Temperatura zewnętrzna zmie-
rzona przy motocyklu wynosi
mniej niż 3 °C. Ostrzeżenie o gołoledzi
nie wyklucza wstąpienia
gołoledzi także w temperaturach
powyżej 3 °C.
Przy niższych temperaturach ze-
wnętrznych należy jeździć ze
szczególną ostrożnością, szcze-
gólnie na mostach i na zacienio-
nych jezdniach. Należy jechać ostrożnie.
Wskazania ostrzegawcze
ABSPrezentacja
Ostrzeżenia ABS sygnalizowane
są za pomocą lampki ostrzegaw-
czej ABS
1.
W niektórych krajach możliwa
jest alternatywna prezentacja
lampki ostrzegawczej ABS.
Możliwy wariant krajowy.
334zWskazania
Page 37 of 181

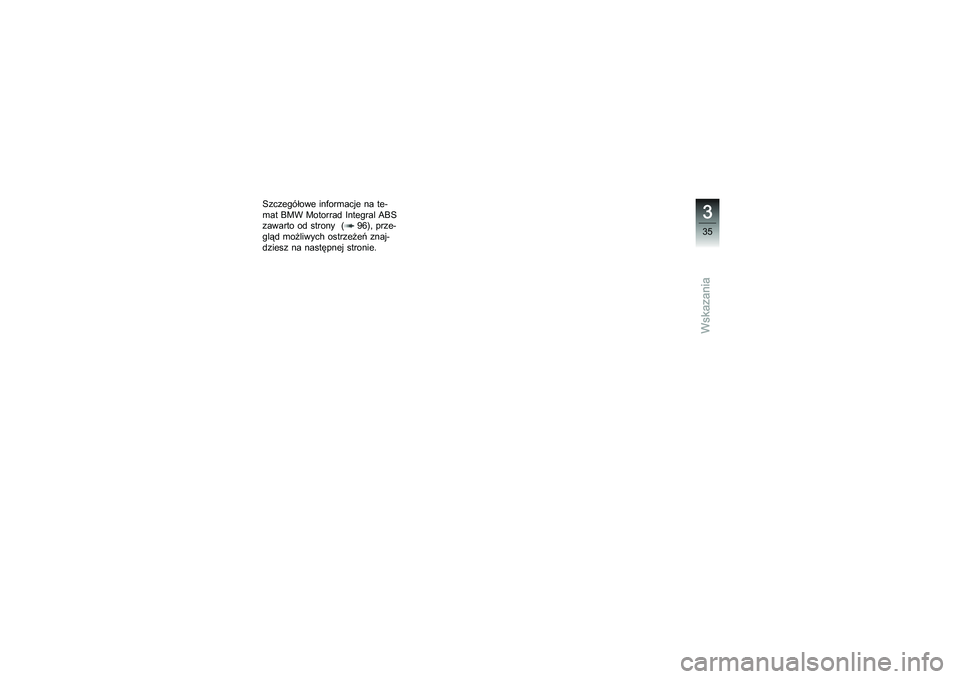

Szczegółowe informacje na te-
mat BMW Motorrad Integral ABS
zawartoodstrony ( 96),prze-
gląd możliwych ostrzeżeń znaj-
dziesz na następnej stronie.
335zWskazania
Page 38 of 181

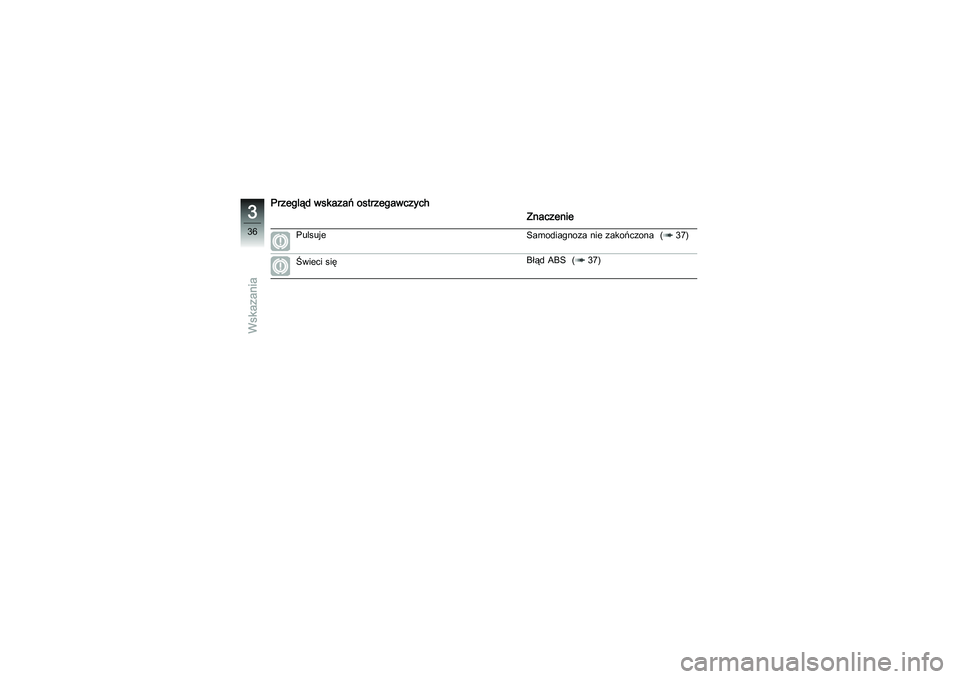

Przegląd wskazań ostrzegawczychZnaczenie
Pulsuje Samodiagnoza nie zakończona ( 37)
Świeci się Błąd ABS ( 37)
336zWskazania
Page 39 of 181

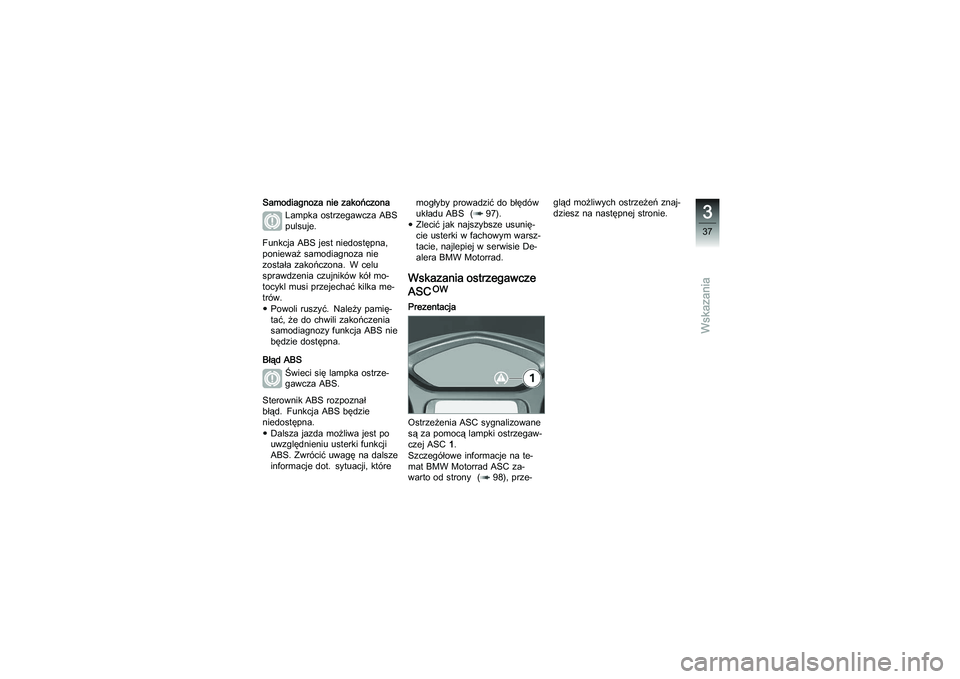

Samodiagnoza nie zakończonaLampka ostrzegawcza ABS
pulsuje.
Funkcja ABS jest niedostępna,
ponieważ samodiagnoza nie
została zakończona. W celu
sprawdzenia czujników kół mo-
tocykl musi przejechać kilka me-
trów. Powoli ruszyć. Należy pamię-
tać, że do chwili zakończenia
samodiagnozy funkcja ABS nie
będzie dostępna.
Błąd ABS Świeci się lampka ostrze-
gawcza ABS.
Sterownik ABS rozpoznał
błąd. Funkcja ABS będzie
niedostępna. Dalsza jazda możliwa jest po
uwzględnieniu usterki funkcji
ABS. Zwrócić uwagę na dalsze
informacje dot. sytuacji, które mogłyby prowadzić do błędów
układu ABS ( 97).
Zlecić jak najszybsze usunię-
cie usterki w fachowym warsz-
tacie, najlepiej w serwisie De-
alera BMW Motorrad.
Wskazania ostrzegawcze
ASC
OW
Prezentacja
Ostrzeżenia ASC sygnalizowane
są za pomocą lampki ostrzegaw-
czej ASC 1.
Szczegółowe informacje na te-
mat BMW Motorrad ASC za-
warto od strony ( 98), prze- gląd możliwych ostrzeżeń znaj-
dziesz na następnej stronie.
337zWskazania
Page 40 of 181

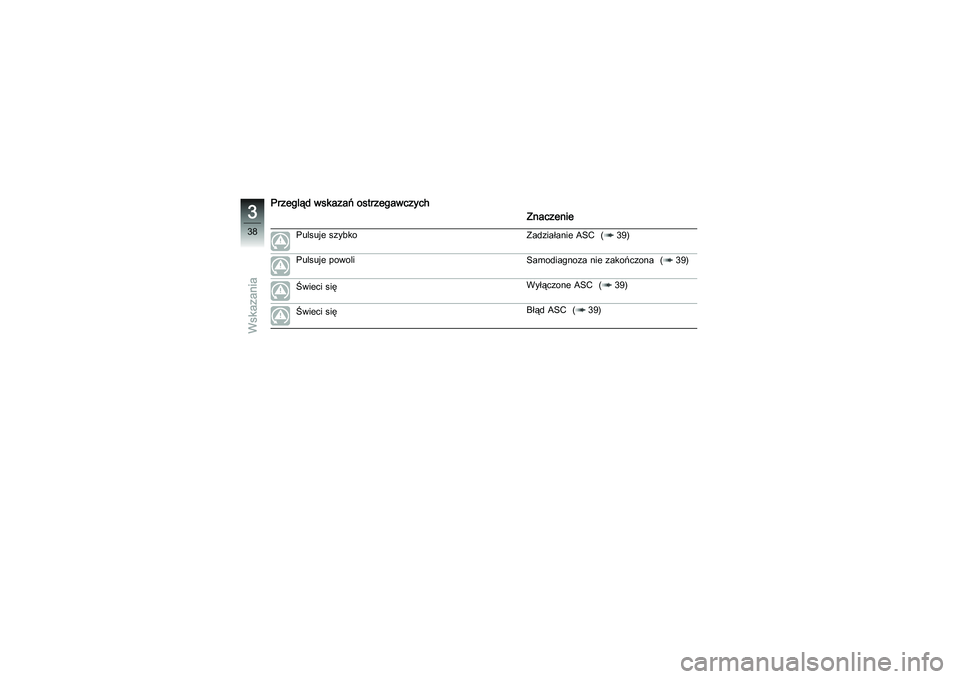

Przegląd wskazań ostrzegawczychZnaczenie
Pulsuje szybko Zadziałanie ASC ( 39)
Pulsuje powoli Samodiagnoza nie zakończona ( 39)
Świeci się Wyłączone ASC ( 39)
Świeci się Błąd ASC ( 39)
338zWskazania
