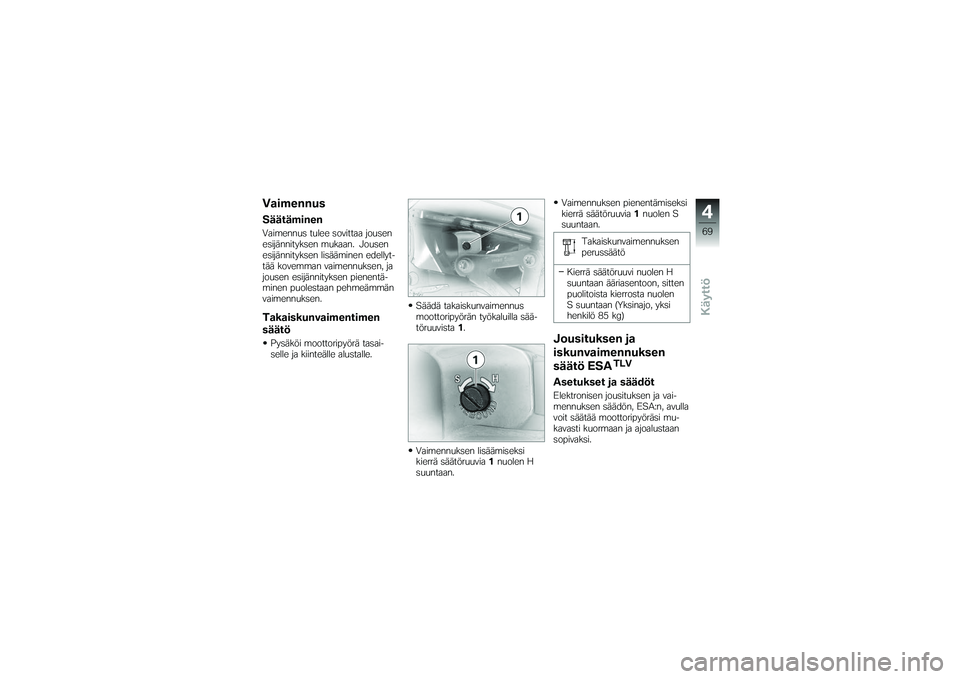

VaimennusSäätäminenVaimennus tulee sovittaa jousen
esijännityksen mukaan. Jousen
esijännityksen lisääminen edellyt-
tää kovemman vaimennuksen, ja
jousen esijännityksen pienentä-
minen puolestaan pehmeämmän
vaimennuksen.Takaiskunvaimentimen
säätöPysäköi moottoripyörä tasai-
selle ja kiinteälle alustalle.Säädä takaiskunvaimennus
moottoripyörän työkaluilla sää-
töruuvista
1.
Vaimennuksen lisäämiseksi
kierrä säätöruuvia 1nuolen H
suuntaan. Vaimennuksen pienentämiseksi
kierrä säätöruuvia
1nuolen S
suuntaan.
Takaiskunvaimennuksen
perussäätö
Kierrä säätöruuvi nuolen H
suuntaan ääriasentoon, sitten
puolitoista kierrosta nuolen
S suuntaan (Yksinajo, yksi
henkilö 85 kg)
Jousituksen ja
iskunvaimennuksen
säätö ESA
TLV
Asetukset ja säädötElektronisen jousituksen ja vai-
mennuksen säädön, ESA:n, avulla
voit säätää moottoripyöräsi mu-
kavasti kuormaan ja ajoalustaan
sopivaksi.
469zKäyttö

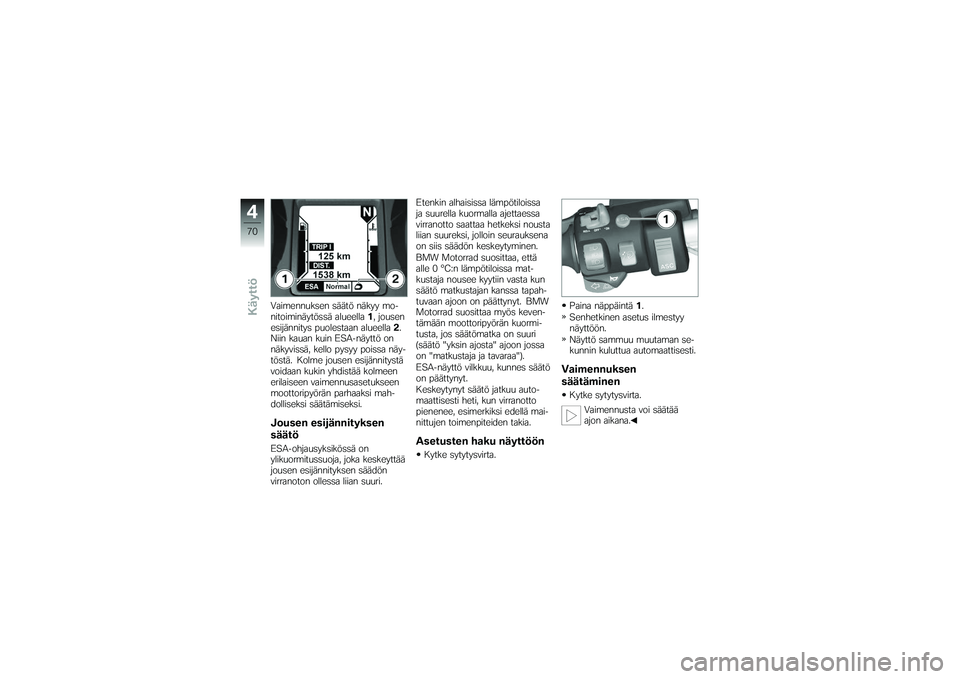

Vaimennuksen säätö näkyy mo-
nitoiminäytössä alueella1, jousen
esijännitys puolestaan alueella 2.
Niin kauan kuin ESA-näyttö on
näkyvissä, kello pysyy poissa näy-
töstä. Kolme jousen esijännitystä
voidaan kukin yhdistää kolmeen
erilaiseen vaimennusasetukseen
moottoripyörän parhaaksi mah-
dolliseksi säätämiseksi.Jousen esijännityksen
säätöESA-ohjausyksikössä on
ylikuormitussuoja, joka keskeyttää
jousen esijännityksen säädön
virranoton ollessa liian suuri. Etenkin alhaisissa lämpötiloissa
ja suurella kuormalla ajettaessa
virranotto saattaa hetkeksi nousta
liian suureksi, jolloin seurauksena
on siis säädön keskeytyminen.
BMW Motorrad suosittaa, että
alle 0 °C:n lämpötiloissa mat-
kustaja nousee kyytiin vasta kun
säätö matkustajan kanssa tapah-
tuvaan ajoon on päättynyt. BMW
Motorrad suosittaa myös keven-
tämään moottoripyörän kuormi-
tusta, jos säätömatka on suuri
(säätö "yksin ajosta" ajoon jossa
on "matkustaja ja tavaraa").
ESA-näyttö vilkkuu, kunnes säätö
on päättynyt.
Keskeytynyt säätö jatkuu auto-
maattisesti heti, kun virranotto
pienenee, esimerkiksi edellä mai-
nittujen toimenpiteiden takia.
Asetusten haku näyttöönKytke sytytysvirta.
Paina näppäintä
1.
Senhetkinen asetus ilmestyy
näyttöön.
Näyttö sammuu muutaman se-
kunnin kuluttua automaattisesti.
Vaimennuksen
säätäminenKytke sytytysvirta.
Vaimennusta voi säätää
ajon aikana.
470zKäyttö

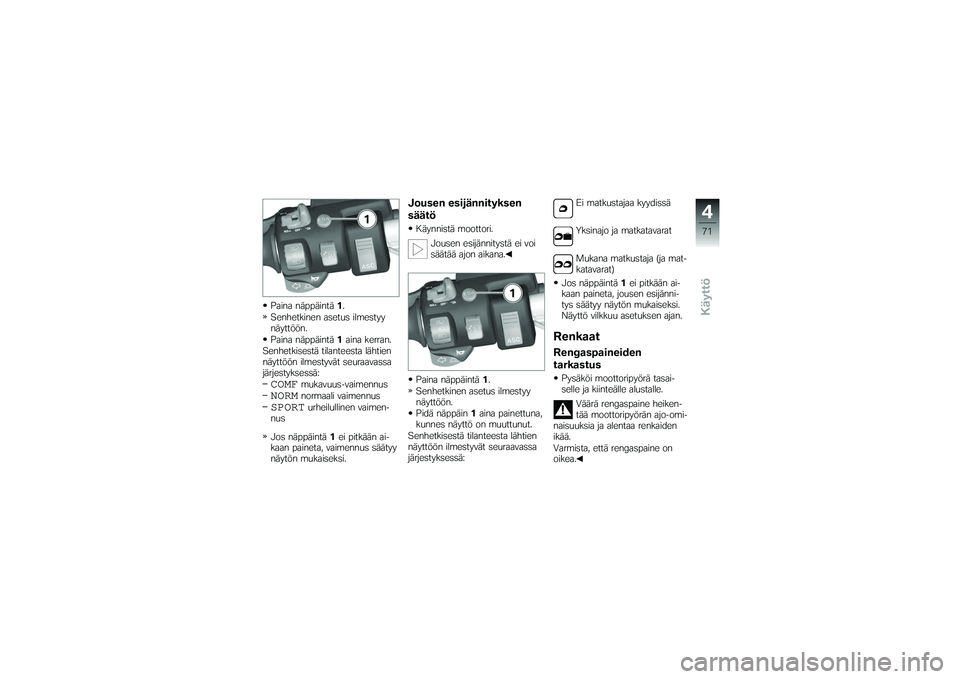

Paina näppäintä1.
Senhetkinen asetus ilmestyy
näyttöön.
Paina näppäintä 1aina kerran.
Senhetkisestä tilanteesta lähtien
näyttöön ilmestyvät seuraavassa
järjestyksessä:COMF
mukavuus-vaimennus
NORM
normaali vaimennus
SPORT
urheilullinen vaimen-
nus
Jos näppäintä 1ei pitkään ai-
kaan paineta, vaimennus säätyy
näytön mukaiseksi.
Jousen esijännityksen
säätöKäynnistä moottori.
Jousen esijännitystä ei voi
säätää ajon aikana.
Paina näppäintä 1.
Senhetkinen asetus ilmestyy
näyttöön.
Pidä näppäin 1aina painettuna,
kunnes näyttö on muuttunut.
Senhetkisestä tilanteesta lähtien
näyttöön ilmestyvät seuraavassa
järjestyksessä: Ei matkustajaa kyydissä
Yksinajo ja matkatavarat
Mukana matkustaja (ja mat-
katavarat)
Jos näppäintä 1ei pitkään ai-
kaan paineta, jousen esijänni-
tys säätyy näytön mukaiseksi.
Näyttö vilkkuu asetuksen ajan.
RenkaatRengaspaineiden
tarkastusPysäköi moottoripyörä tasai-
selle ja kiinteälle alustalle.
Väärä rengaspaine heiken-
tää moottoripyörän ajo-omi-
naisuuksia ja alentaa renkaiden
ikää.
Varmista, että rengaspaine on
oikea.
471zKäyttö

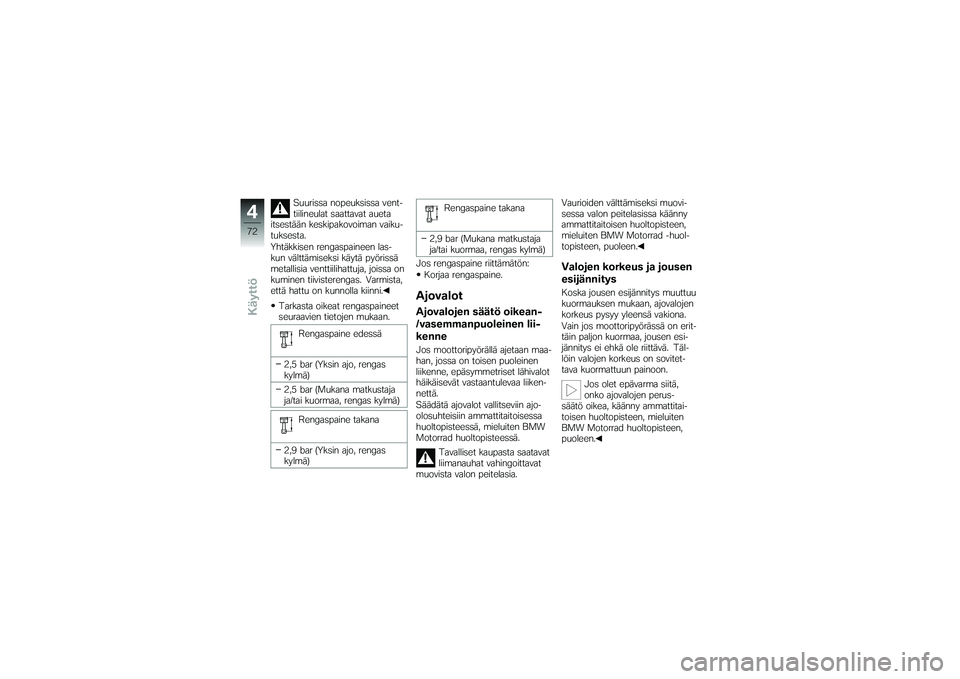

Suurissa nopeuksissa vent-
tiilineulat saattavat aueta
itsestään keskipakovoiman vaiku-
tuksesta.
Yhtäkkisen rengaspaineen las-
kun välttämiseksi käytä pyörissä
metallisia venttiilihattuja, joissa on
kuminen tiivisterengas. Varmista,
että hattu on kunnolla kiinni.
Tarkasta oikeat rengaspaineet
seuraavien tietojen mukaan.
Rengaspaine edessä
2,5 bar (Yksin ajo, rengas
kylmä)
2,5 bar (Mukana matkustaja
ja/tai kuormaa, rengas kylmä) Rengaspaine takana
2,9 bar (Yksin ajo, rengas
kylmä) Rengaspaine takana
2,9 bar (Mukana matkustaja
ja/tai kuormaa, rengas kylmä)
Jos rengaspaine riittämätön: Korjaa rengaspaine.
AjovalotAjovalojen säätö oikean-
/vasemmanpuoleinen lii-
kenneJos moottoripyörällä ajetaan maa-
han, jossa on toisen puoleinen
liikenne, epäsymmetriset lähivalot
häikäisevät vastaantulevaa liiken-
nettä.
Säädätä ajovalot vallitseviin ajo-
olosuhteisiin ammattitaitoisessa
huoltopisteessä, mieluiten BMW
Motorrad huoltopisteessä.
Tavalliset kaupasta saatavat
liimanauhat vahingoittavat
muovista valon peitelasia. Vaurioiden välttämiseksi muovi-
sessa valon peitelasissa käänny
ammattitaitoisen huoltopisteen,
mieluiten BMW Motorrad -huol-
topisteen, puoleen.
Valojen korkeus ja jousen
esijännitysKoska jousen esijännitys muuttuu
kuormauksen mukaan, ajovalojen
korkeus pysyy yleensä vakiona.
Vain jos moottoripyörässä on erit-
täin paljon kuormaa, jousen esi-
jännitys ei ehkä ole riittävä. Täl-
löin valojen korkeus on sovitet-
tava kuormattuun painoon.
Jos olet epävarma siitä,
onko ajovalojen perus-
säätö oikea, käänny ammattitai-
toisen huoltopisteen, mieluiten
BMW Motorrad huoltopisteen,
puoleen.
472zKäyttö

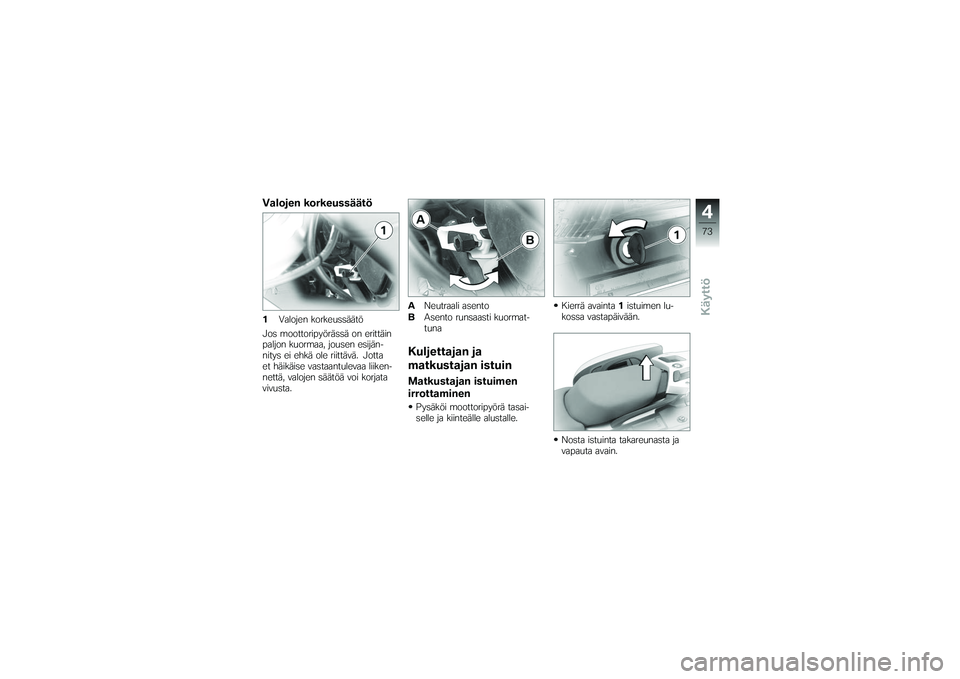

Valojen korkeussäätö1Valojen korkeussäätö
Jos moottoripyörässä on erittäin
paljon kuormaa, jousen esijän-
nitys ei ehkä ole riittävä. Jotta
et häikäise vastaantulevaa liiken-
nettä, valojen säätöä voi korjata
vivusta. A
Neutraali asento
B Asento runsaasti kuormat-
tuna
Kuljettajan ja
matkustajan istuinMatkustajan istuimen
irrottaminenPysäköi moottoripyörä tasai-
selle ja kiinteälle alustalle. Kierrä avainta
1istuimen lu-
kossa vastapäivään.
Nosta istuinta takareunasta ja
vapauta avain.
473zKäyttö

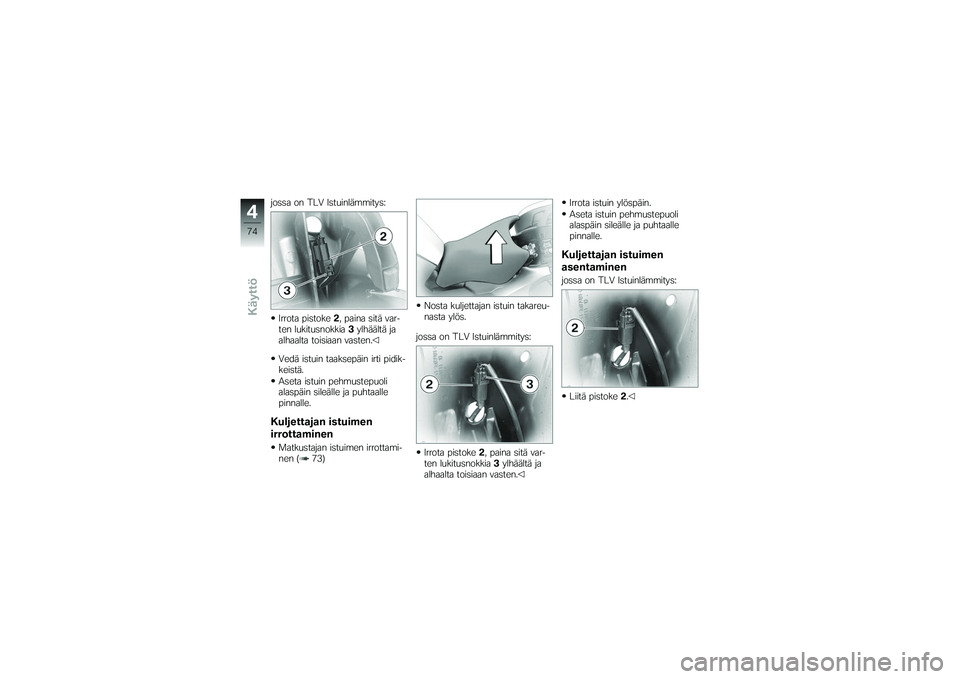

jossa on TLV Istuinlämmitys:Irrota pistoke 2, paina sitä var-
ten lukitusnokkia 3ylhäältä ja
alhaalta toisiaan vasten.
Vedä istuin taaksepäin irti pidik-
keistä.
Aseta istuin pehmustepuoli
alaspäin sileälle ja puhtaalle
pinnalle.Kuljettajan istuimen
irrottaminenMatkustajan istuimen irrottami-
nen ( 73) Nosta kuljettajan istuin takareu-
nasta ylös.
jossa on TLV Istuinlämmitys:
Irrota pistoke 2, paina sitä var-
ten lukitusnokkia 3ylhäältä ja
alhaalta toisiaan vasten. Irrota istuin ylöspäin.
Aseta istuin pehmustepuoli
alaspäin sileälle ja puhtaalle
pinnalle.
Kuljettajan istuimen
asentaminenjossa on TLV Istuinlämmitys:
Liitä pistoke 2.
474zKäyttö

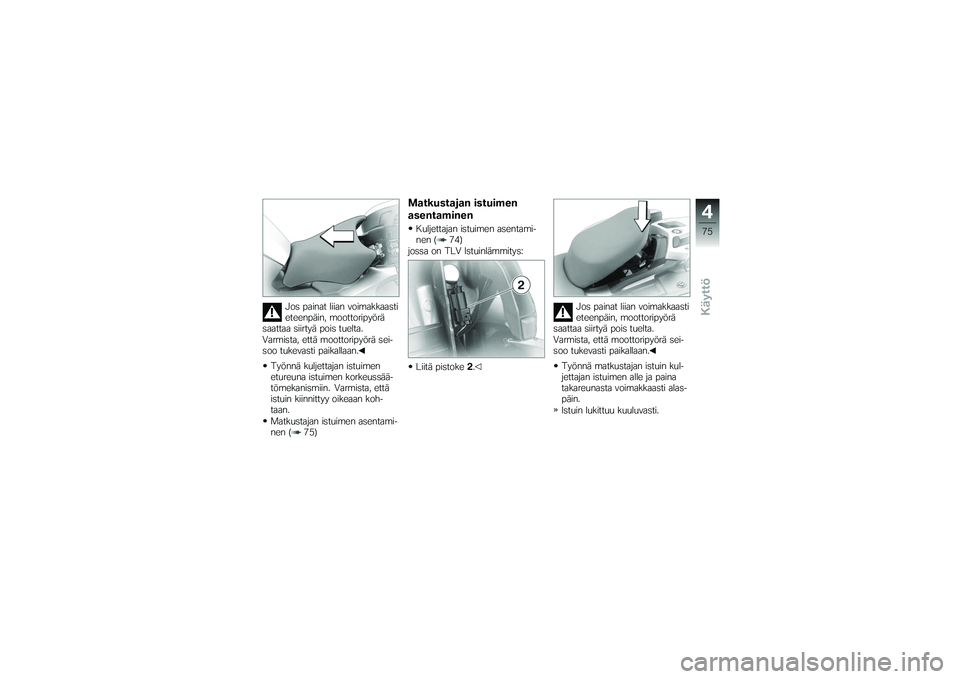

Jos painat liian voimakkaasti
eteenpäin, moottoripyörä
saattaa siirtyä pois tuelta.
Varmista, että moottoripyörä sei-
soo tukevasti paikallaan.
Työnnä kuljettajan istuimen
etureuna istuimen korkeussää-
tömekanismiin. Varmista, että
istuin kiinnittyy oikeaan koh-
taan.
Matkustajan istuimen asentami-
nen ( 75)
Matkustajan istuimen
asentaminenKuljettajan istuimen asentami-
nen ( 74)
jossa on TLV Istuinlämmitys:
Liitä pistoke 2. Jos painat liian voimakkaasti
eteenpäin, moottoripyörä
saattaa siirtyä pois tuelta.
Varmista, että moottoripyörä sei-
soo tukevasti paikallaan.
Työnnä matkustajan istuin kul-
jettajan istuimen alle ja paina
takareunasta voimakkaasti alas-
päin.
Istuin lukittuu kuuluvasti.
475zKäyttö

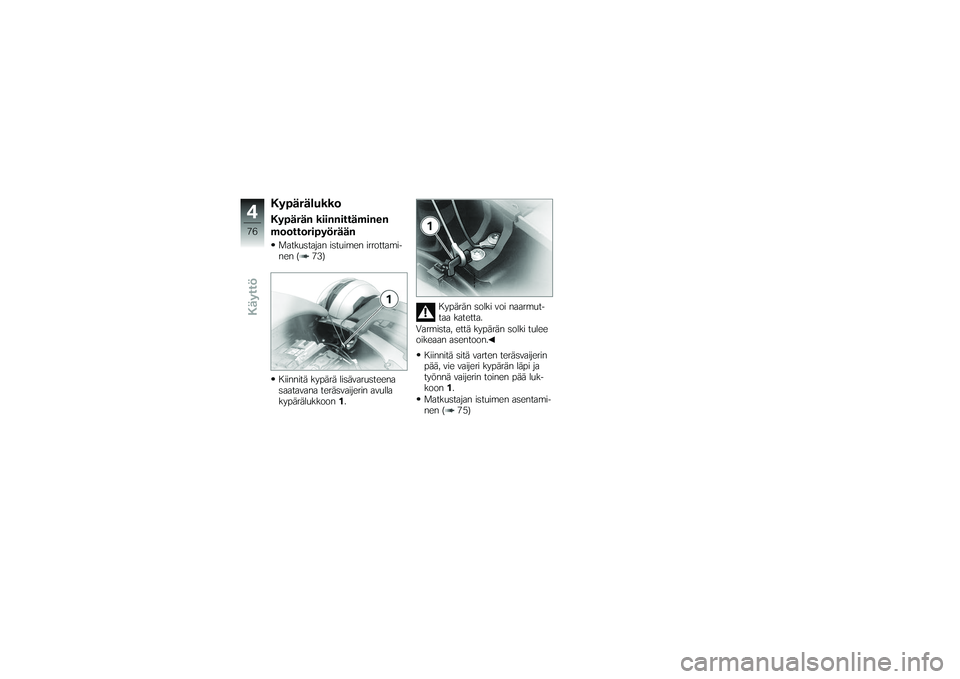

KypärälukkoKypärän kiinnittäminen
moottoripyöräänMatkustajan istuimen irrottami-
nen ( 73)
Kiinnitä kypärä lisävarusteena
saatavana teräsvaijerin avulla
kypärälukkoon1. Kypärän solki voi naarmut-
taa katetta.
Varmista, että kypärän solki tulee
oikeaan asentoon.
Kiinnitä sitä varten teräsvaijerin
pää, vie vaijeri kypärän läpi ja
työnnä vaijerin toinen pää luk-
koon 1.
Matkustajan istuimen asentami-
nen ( 75)
476zKäyttö

Ajaminen
Ajaminen
Turvallisuusohjeita . .................. 78
Tarkistuslista . . ....................... 79
Käynnistys ........................... 80
Sisäänajo ............................ 83
Jarrut ................................ 83
Moottoripyörän pysäköiminen . ....... 84
Polttoaineen lisääminen . . ............ 86
577zAjaminen

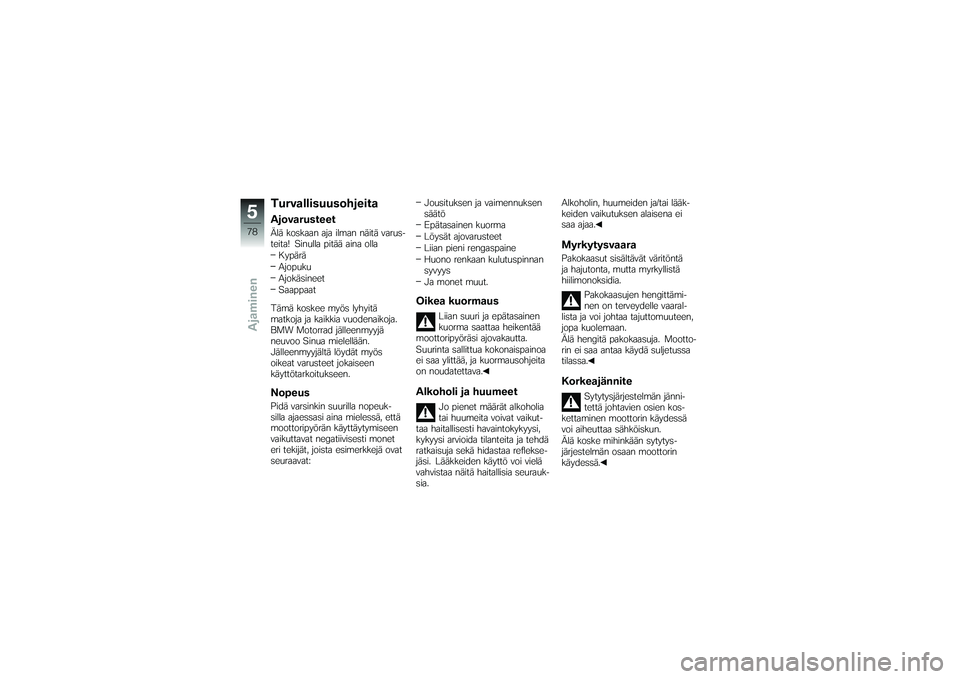

TurvallisuusohjeitaAjovarusteetÄlä koskaan aja ilman näitä varus-
teita! Sinulla pitää aina ollaKypärä
Ajopuku
Ajokäsineet
Saappaat
Tämä koskee myös lyhyitä
matkoja ja kaikkia vuodenaikoja.
BMW Motorrad jälleenmyyjä
neuvoo Sinua mielellään.
Jälleenmyyjältä löydät myös
oikeat varusteet jokaiseen
käyttötarkoitukseen.NopeusPidä varsinkin suurilla nopeuk-
silla ajaessasi aina mielessä, että
moottoripyörän käyttäytymiseen
vaikuttavat negatiivisesti monet
eri tekijät, joista esimerkkejä ovat
seuraavat: Jousituksen ja vaimennuksen
säätö
Epätasainen kuorma
Löysät ajovarusteet
Liian pieni rengaspaine
Huono renkaan kulutuspinnan
syvyys
Ja monet muut.
Oikea kuormaus
Liian suuri ja epätasainen
kuorma saattaa heikentää
moottoripyöräsi ajovakautta.
Suurinta sallittua kokonaispainoa
ei saa ylittää, ja kuormausohjeita
on noudatettava.
Alkoholi ja huumeet
Jo pienet määrät alkoholia
tai huumeita voivat vaikut-
taa haitallisesti havaintokykyysi,
kykyysi arvioida tilanteita ja tehdä
ratkaisuja sekä hidastaa reflekse-
jäsi. Lääkkeiden käyttö voi vielä
vahvistaa näitä haitallisia seurauk-
sia. Alkoholin, huumeiden ja/tai lääk-
keiden vaikutuksen alaisena ei
saa ajaa.
MyrkytysvaaraPakokaasut sisältävät väritöntä
ja hajutonta, mutta myrkyllistä
hiilimonoksidia.
Pakokaasujen hengittämi-
nen on terveydelle vaaral-
lista ja voi johtaa tajuttomuuteen,
jopa kuolemaan.
Älä hengitä pakokaasuja. Mootto-
rin ei saa antaa käydä suljetussa
tilassa.Korkeajännite
Sytytysjärjestelmän jänni-
tettä johtavien osien kos-
kettaminen moottorin käydessä
voi aiheuttaa sähköiskun.
Älä koske mihinkään sytytys-
järjestelmän osaan moottorin
käydessä.
